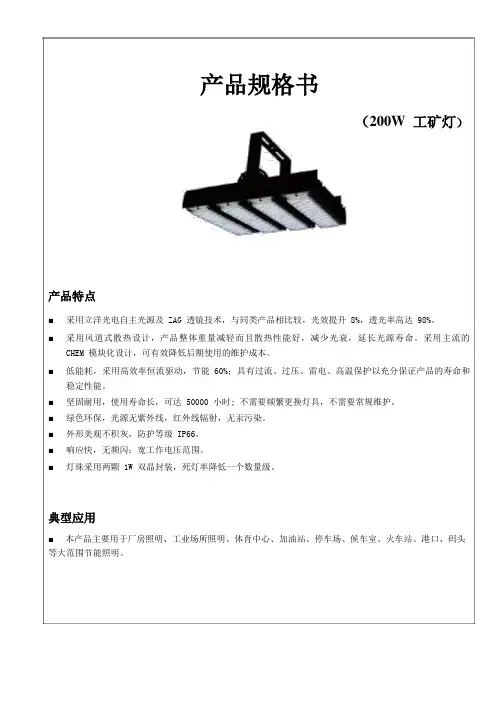

产品规格书（200W工矿灯）产品特点■采用立洋光电自主光源及 ZAG 透镜技术，与同类产品相比较，光效提升 8%，透光率高达 98%。

■采用风道式散热设计，产品整体重量减轻而且散热性能好，减少光衰，延长光源寿命。

采用主流的CHEM 模块化设计，可有效降低后期使用的维护成本。

■低能耗，采用高效率恒流驱动，节能 60%；具有过流、过压、雷电、高温保护以充分保证产品的寿命和稳定性能。

■坚固耐用，使用寿命长，可达 50000 小时; 不需要频繁更换灯具，不需要常规维护。

■绿色环保，光源无紫外线，红外线辐射，无汞污染。

■外形美观不积灰，防护等级 IP66。

■响应快，无频闪；宽工作电压范围。

■灯珠采用两颗 1W 双晶封装，死灯率降低一个数量级。

典型应用■本产品主要用于厂房照明、工业场所照明、体育中心、加油站、停车场、候车室、火车站、港口、码头等大范围节能照明。

技术参数序号名称标称值1 型号LY-HL104-2002 功率200W3 色温4000K4 发光角度60°5 光源品牌普瑞6 光源数量120pcs7 显色指数≥708 光效117Lm/W9 总光通量23400lm10 防护等级IP6611 工作电压185-265V12 工作环境温度-40℃~50℃，20%~90% H.R13 存储温度-40℃~85℃10%~90% H.R.14 电源效率93%15 功率因素>0.9516 灯具寿命50000H17 灯体材料AL6063-T518 灯具尺寸385*289*110mm ±5mm19 包装尺寸435*345*242mm ±5mm20 灯具净重 6.65kg ±0.1kg 平面照度、配光曲线60°平面照度图产品尺寸图安装图示、说明1、切断电源，用 M10 不锈钢固定螺栓把灯具提手锁在灯杆上；2、把灯具电源线与工程电源线按照上图蓝线接零线、棕线接火线、黄绿线接地线；3、调节灯具两侧的调节螺丝，按照实际要求调整灯具的照射方向和角度；4、把电线塞入灯杆内。

工矿灯规格书1. 引言本文档旨在为工矿灯的设计、制造和购买提供详细的规格和要求。

工矿灯是工业和矿业环境中必不可少的照明设备，具有耐用、高亮度和节能的特点。

通过遵循本规格书中列出的要求，能够确保工矿灯的质量和性能符合预期，并满足需要使用的工业和矿业场景的要求。

2. 设计要求2.1 亮度工矿灯的亮度是一个关键因素，它直接影响到工作环境的可见性和工人的安全。

亮度应符合以下要求：•最低照度要求：每平方米照明达到1000勒克斯。

•可调节亮度：工矿灯应具备可调节亮度的功能，以适应不同照明需求。

2.2 耐用性工矿灯通常用于恶劣的工业和矿业环境中，因此它们必须具备足够的耐用性。

耐用性要求如下：•防尘防水：工矿灯应至少达到IP65的防尘和防水等级，以确保能在恶劣环境下正常工作。

•防震性能：工矿灯应具备良好的防震性能，能够抵抗机械振动或碰撞。

2.3 节能和环保为了降低能源消耗和环境影响，工矿灯应具备节能和环保的特性：•高效能源利用：工矿灯应采用高效节能的LED光源，以最大限度地减少能源消耗。

•低碳排放：灯具的制造材料和生产过程应尽量减少对环境的影响。

3. 技术规格3.1 外观设计工矿灯的外观设计应符合以下要求：•机身材质：采用高强度、耐腐蚀的铝合金材料制造，以确保灯具具备足够的强度和耐用性。

•散热设计：工矿灯应具备良好的散热系统，以确保灯具在长时间工作时不会过热。

3.2 光源工矿灯的光源应满足以下要求：•灯珠类型：采用高亮度、高效率的LED灯珠，以提供均匀而明亮的照明效果。

•颜色温度：在5000K至6500K之间，以提供清晰而舒适的工作环境。

3.3 功能工矿灯应具备以下功能：•可调光功能：通过调节亮度，以适应不同工作场景的需求。

•远程控制：支持远程控制灯具的开关和亮度调节，方便管理和使用。

3.4 安全性能工矿灯的安全性能应满足以下要求：•过电压保护：具备过电压保护功能，以防止过电压对灯具的损坏和人身安全的危害。

•短路保护：具备短路保护功能，以防止短路对灯具的损坏和安全事故的发生。

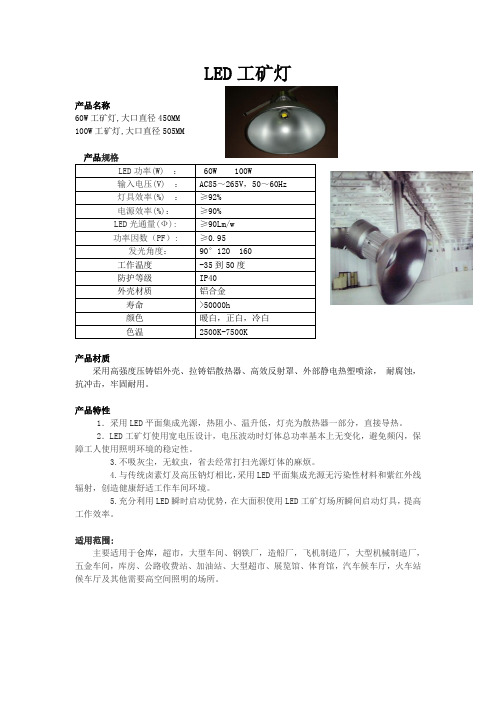

LED工矿灯
产品名称
60W工矿灯,大口直径450MM
100W工矿灯,大口直径505MM
产品材质
采用高强度压铸铝外壳、拉铸铝散热器、高效反射罩、外部静电热塑喷涂，耐腐蚀，抗冲击，牢固耐用。

产品特性
1．采用LED平面集成光源，热阻小、温升低，灯壳为散热器一部分，直接导热。

2．LED工矿灯使用宽电压设计，电压波动时灯体总功率基本上无变化，避免频闪，保障工人使用照明环境的稳定性。

3.不吸灰尘，无蚊虫，省去经常打扫光源灯体的麻烦。

4.与传统卤素灯及高压钠灯相比，采用LED平面集成光源无污染性材料和紫红外线辐射，创造健康舒适工作车间环境。

5.充分利用LED瞬时启动优势，在大面积使用LED工矿灯场所瞬间启动灯具，提高工作效率。

适用范围:
主要适用于仓库，超市，大型车间、钢铁厂，造船厂，飞机制造厂，大型机械制造厂，五金车间，库房、公路收费站、加油站、大型超市、展览馆、体育馆，汽车候车厅，火车站候车厅及其他需要高空间照明的场所。

★主要技术参数：输入电压Input voltage AC85V-265V 产品图片Picture 电源频率Freqency range 50HZ-60HZ总谐波失真Tatal harmonic distortion ≤9%功率因素Power factor ＞0.98LED 工作电压Working voltage DC30-36VLED 数量LED quantity 4PCSLED 功率LED consumption 200WLED光源LED lingt source 晶元LED电源LED power supply 亮牌LED 发光效率LED luminous efficiency 110-120LM/WLED 初始光通量LED luminous 暖白Warm white 20500LM 尺寸参数图Dimension 正白Pure white 21000LM冷白Cold white 20800LM灯具效率Lamp's efficiency >91%平均照度Average illuminance 高度(height)为6M ＞408LUX 高度(height)为8M ＞280LUX 高度(height)为10M ＞197LUX光斑面积Illuminance area 高度(height)为6M ￠6.5M 圆形高度(height)为8M ￠8.3M 圆形高度(height)为10M ￠10.4M 圆形照度均匀度Illuminance uniformity ＞0.8相关色温Color temperature 暖白Warm white 2700-3200K 正白Pure white 5500-6500K 冷白Cold white 7000-10000K显色指数Color rendering index 暖白WW Ra＞78 正/冷白PW/CW Ra＞80配光曲线Light distribution 对称式/圆形光斑配光方式Light design LED+反光罩二次配光LED 结点温升Junction temperature ≤ 75℃工作环境温度Working temperature -40℃——+50℃储藏环境温度Storage temperature -25℃——+65℃防护等级IP Grade IP54 配光曲线Light distribution 光源使用寿命Working life-span ＞50,000H电源连接线Connect wire 棕色Brown L 火线蓝色Blue N 零线黄/绿Yellow/Green G 地线灯头外壳颜色Color of lamp shell 银色Silver认证，证书Certificate CE, RoHS，CQC(CCC)光束角Beam angle 120度/90度（可选任一发光角度）产品净重/毛重Lamp weight : G.W./N.W. 6.5 Kg/7.05 Kg包装尺寸（CM）Lamp packing dimension 34.0*34.0*36.0 cm★使用说明1. 产品使用工作电压：AC 85V～265V 50/60Hz，请勿超出工作电压范围。

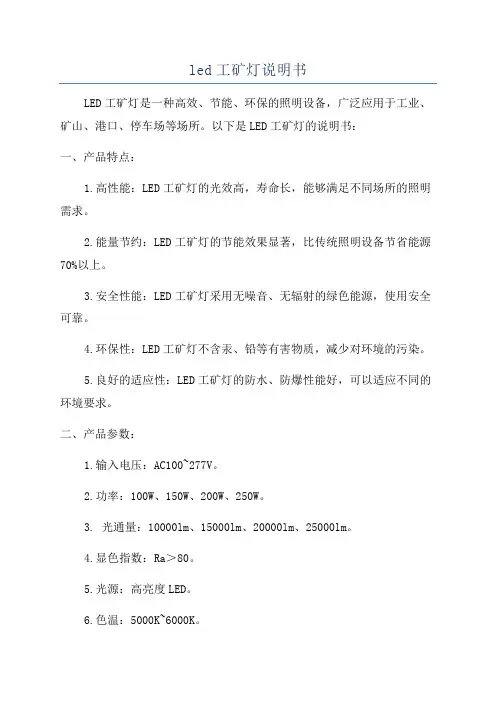

led工矿灯说明书
LED工矿灯是一种高效、节能、环保的照明设备，广泛应用于工业、矿山、港口、停车场等场所。

以下是LED工矿灯的说明书：
一、产品特点：
1.高性能：LED工矿灯的光效高，寿命长，能够满足不同场所的照明需求。

2.能量节约：LED工矿灯的节能效果显著，比传统照明设备节省能源70%以上。

3.安全性能：LED工矿灯采用无噪音、无辐射的绿色能源，使用安全可靠。

4.环保性：LED工矿灯不含汞、铅等有害物质，减少对环境的污染。

5.良好的适应性：LED工矿灯的防水、防爆性能好，可以适应不同的环境要求。

二、产品参数：
1.输入电压：AC100~277V。

2.功率：100W、150W、200W、250W。

3. 光通量：10000lm、15000lm、20000lm、25000lm。

4.显色指数：Ra＞80。

5.光源：高亮度LED。

6.色温：5000K~6000K。

7.防护等级：IP65。

8.工作环境温度：-40℃~50℃。

三、安装说明：
1.安装前请先检查产品是否完好无损，避免因为运输损坏而造成后续使用困难。

2.新的安装位置需要先确定固定的位置，并预留电源线，然后使用配套的控制器和电源进行连接。

3.安装LED工矿灯时需要注意，并需要使用专业人员进行安装。

4.在安装中需要确保LED工矿灯的电气线路与电源口连接正确，避免因接反造成的损坏。

5.使用时需要严格按照使用说明进行操作，避免人工操作不当造成的意外事故。

以上就是LED工矿灯的说明书，希望可以为你带来一些帮助。

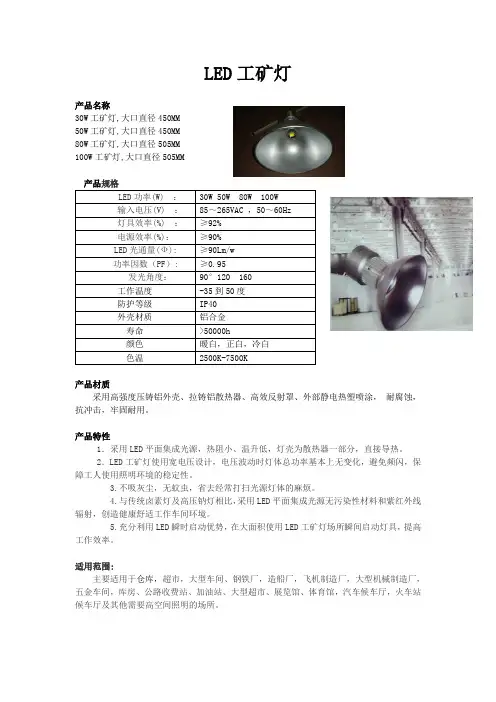

LED工矿灯
产品名称
30W工矿灯,大口直径450MM
50W工矿灯,大口直径450MM
80W工矿灯,大口直径505MM
100W工矿灯,大口直径505MM
产品材质
采用高强度压铸铝外壳、拉铸铝散热器、高效反射罩、外部静电热塑喷涂，耐腐蚀，抗冲击，牢固耐用。

产品特性
1．采用LED平面集成光源，热阻小、温升低，灯壳为散热器一部分，直接导热。

2．LED工矿灯使用宽电压设计，电压波动时灯体总功率基本上无变化，避免频闪，保障工人使用照明环境的稳定性。

3.不吸灰尘，无蚊虫，省去经常打扫光源灯体的麻烦。

4.与传统卤素灯及高压钠灯相比，采用LED平面集成光源无污染性材料和紫红外线辐射，创造健康舒适工作车间环境。

5.充分利用LED瞬时启动优势，在大面积使用LED工矿灯场所瞬间启动灯具，提高工作效率。

适用范围:
主要适用于仓库，超市，大型车间、钢铁厂，造船厂，飞机制造厂，大型机械制造厂，五金车间，库房、公路收费站、加油站、大型超市、展览馆、体育馆，汽车候车厅，火车站候车厅及其他需要高空间照明的场所。

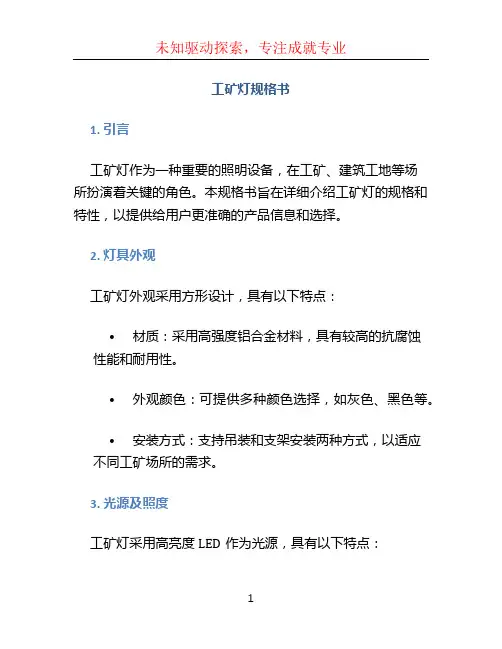

工矿灯规格书1. 引言工矿灯作为一种重要的照明设备，在工矿、建筑工地等场所扮演着关键的角色。

本规格书旨在详细介绍工矿灯的规格和特性，以提供给用户更准确的产品信息和选择。

2. 灯具外观工矿灯外观采用方形设计，具有以下特点：•材质：采用高强度铝合金材料，具有较高的抗腐蚀性能和耐用性。

•外观颜色：可提供多种颜色选择，如灰色、黑色等。

•安装方式：支持吊装和支架安装两种方式，以适应不同工矿场所的需求。

3. 光源及照度工矿灯采用高亮度LED作为光源，具有以下特点：•发光效率：LED光源具有高效的发光特性，可以达到较低的能耗和较高的亮度。

•色温及色彩指数：工矿灯可根据用户需求提供不同的色温选择，如4000K、5000K等，并具有较高的色彩再现性。

•照度：标配照度可达到10000Lux以上，可根据实际需求进行调整。

4. 光学系统工矿灯的光学系统采用先进的反射镜和光学透镜设计，具有以下特点：•高反光效率：反射镜采用优质铝材制作，能更好地控制光线反射，提高光能利用率。

•合理光束角度：光学透镜能将光线聚焦到需要照明的区域，减少能量的浪费。

•均匀照明：工矿灯具有优秀的光线均匀性，能够提供整体均匀的照明效果。

5. 防护等级及防尘防水性能工矿灯具有较高的防护等级和良好的防尘防水性能，具体特点如下：•防护等级：工矿灯可达到IP65以上的等级，能够有效抵御灰尘、水滴等外部物质的侵入。

•防尘防水性能：工矿灯具有优异的防尘和防水性能，能够在恶劣的环境中正常工作。

6. 散热性能工矿灯具有良好的散热性能，以保证长时间工作时的稳定性和寿命。

具体特点如下：•散热结构：工矿灯采用散热鳍片设计，能有效加大散热面积，提高散热效果。

•散热材料：散热材料采用优质铝板，具有良好的导热性能，能够快速传导热量。

•散热方式：工矿灯通过自然风冷散热，无需外部辅助散热设备。

7. 电气性能工矿灯的电气性能具有以下特点：•输入电压：标准输入电压为AC 85-265V，具有较大范围的电压适应性。

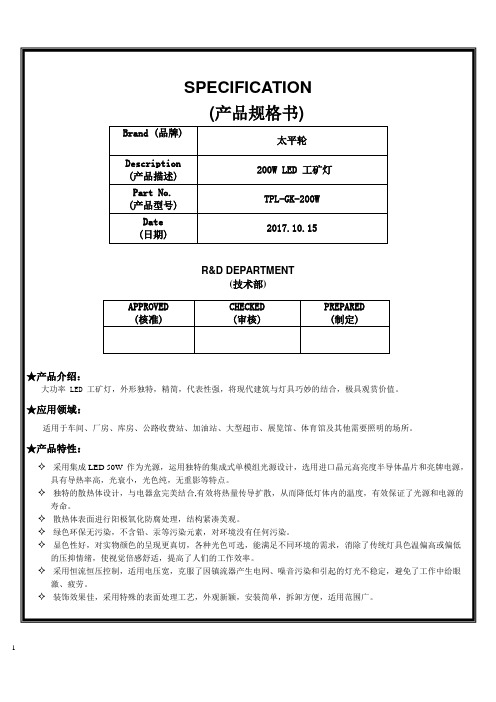

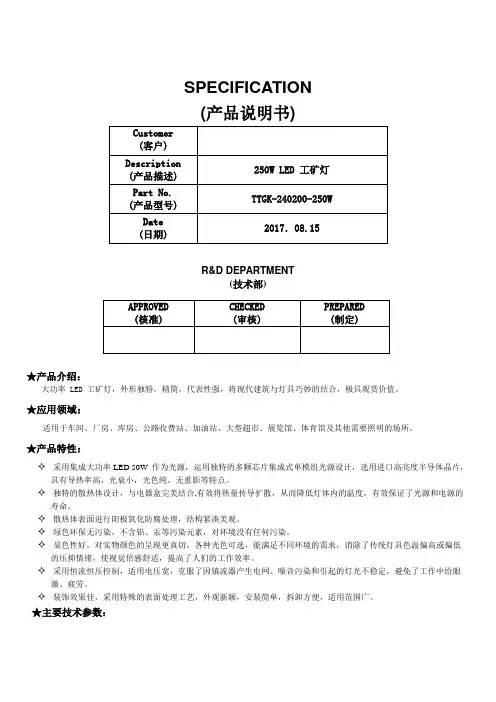

SPECIFICATION(产品说明书)R&D DEPARTMENT(技术部)★产品介绍：大功率 LED 工矿灯，外形独特，精简，代表性强，将现代建筑与灯具巧妙的结合，极具观赏价值。

★应用领域：适用于车间、厂房、库房、公路收费站、加油站、大型超市、展览馆、体育馆及其他需要照明的场所。

★产品特性：✧采用集成大功率LED 50W 作为光源，运用独特的多颗芯片集成式单模组光源设计，选用进口高亮度半导体晶片，具有导热率高，光衰小，光色纯，无重影等特点。

✧独特的散热体设计，与电器盒完美结合,有效将热量传导扩散，从而降低灯体内的温度，有效保证了光源和电源的寿命。

✧散热体表面进行阳极氧化防腐处理，结构紧凑美观。

✧绿色环保无污染，不含铅、汞等污染元素，对环境没有任何污染。

✧显色性好，对实物颜色的呈现更真切，各种光色可选，能满足不同环境的需求，消除了传统灯具色温偏高或偏低的压抑情绪，使视觉倍感舒适，提高了人们的工作效率。

✧采用恒流恒压控制，适用电压宽，克服了因镇流器产生电网、噪音污染和引起的灯光不稳定，避免了工作中给眼激、疲劳。

✧装饰效果佳，采用特殊的表面处理工艺，外观新颖，安装简单，拆卸方便，适用范围广。

★主要技术参数：★使用说明1. 产品使用工作电压：AC 85V～265V 50/60Hz，请勿超出工作电压范围。

2. 由于灯具有易损配件，在搬运，贮存的时候请注意轻拿轻放，勿重压。

★安装使用说明1. 拧紧吊环，吊环为M20 螺纹。

2. 把吊环放入吊钩内，平稳放置。

3. 工作环境温度，储存。

4.安装灯具时，接线与接线处封闭好，防止漏电。

5. 外接电源线时，必须采取相应的防水、漏水的措施。

6.该灯具使用时不能违反任何防火法规。

7.安装请找专业电工，0.75MM2三芯电缆接线方式为红线为火线，蓝色线为零线，黄色线为地线。

★维护维修说明1.维护维修前请确定已经断电。

2.定期对工矿灯的玻璃进行清洁，以保持灯具良好的透光性。
