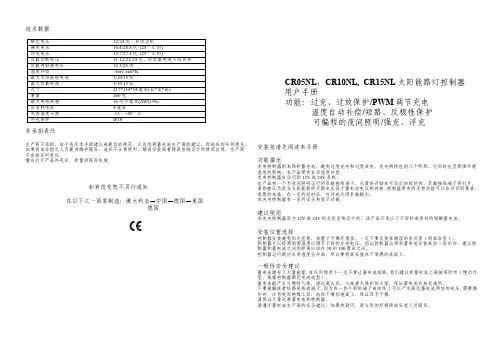

太阳能路灯控制器产品规格书

太阳能太阳能路灯控制器功能说明书路灯控制器功能说明书一,概述太阳能路灯控制器适用于太阳能控制供电系统,尤其适用于独立太阳能路灯系统.控制器能够把太阳能最大限度的提取并存储.包含以下控制功能 :特点如下:1. 提供太阳能输入最大功率跟踪通道 (独立控制)。

. 1路2. 提供光控输出通道 (分时复用端口)。

1路3. 提供时控输出通道 (分时复用端口)。

1路4. 太阳能输入通道反接，反充保护。

5. 输出通道限流，短路保护(包含光控输出,时控输出)。

6. 电池输入反接保护(持续反接不损坏)。

7. 支持24V ，12V 太阳能输入路灯系统，内部自动识别，自动控制。

二,输入输出输入输出接口接口[24V+ 24V-]--------- 电池输入端;电池电压等级：当使用12V 等级太阳能板电池，此端接12V 电池；当使用24V 等级太阳能板电池，此端接12V 电池；[SAR+ SAR-]---------太阳能电压输入端; 输入电压<50V ,输入电流分别对应10A额定输入；20A 额定输入；30A 额定输入。

[OUT- OUT+]---------光控时控复用输出端,输出电流限定为：10A 系统： 连续输出电流10A ， 峰值限流到45A 20A 系统： 连续输出电流20A ， 峰值限流到60A 30A 系统： 连续输出电流30A ， 峰值限流到70ASTATUS ---------状态灯:黄灯灭--------电池电压正常黄灯亮--------电池电压过压黄灯闪亮--------电池电压欠压OUT --------------输出指示灯红灯亮--------光控或时控输出端有输出红灯灭--------输出端关闭ENERGY---------太阳能输入充电指示绿灯闪亮---正在对电池充电绿灯---------电池不充电TIME--------------时控输出定时调整端子有4个拨码开关端子,从左到右对应时间为 8小时,4小时,2小时,1小时; 若多组同时拨到ON 状态,得到的时间是他们对应时间的相加.所以最长定时为15小时,最短1小时注意 :当此拨码开关全OFF 时,表示进入表示进入初始初始初始输出时间输出时间输出时间调试模式调试模式,配合2个指示灯状态来校准状态来校准初始输出初始输出初始输出时间。

hh一ra10sl太阳能路灯控制器说明书摘要：1.产品简介2.产品功能3.安装与使用4.注意事项5.技术参数6.售后服务正文：一、产品简介hh 一ra10sl 太阳能路灯控制器是一款专为太阳能路灯设计的智能控制器，通过先进的技术，实现对太阳能路灯的智能化控制。

该控制器具有防水、防尘、耐高温等特性，适用于各种恶劣环境。

二、产品功能1.智能控制：根据环境光线和时间，自动开启和关闭太阳能路灯，实现无人值守的全天候运行。

2.节能环保：采用高效率的太阳能发电技术，充分利用太阳能资源，降低能耗，减少碳排放。

3.故障保护：当系统出现故障时，控制器将自动断开电源，避免设备因故障运行造成的损失。

4.远程监控：可通过手机APP 或电脑端实时查看太阳能路灯的运行状态，实现远程监控与管理。

三、安装与使用1.安装位置：应选择光照充足、通风良好的地方，避免安装在潮湿、高温、易受腐蚀的环境中。

2.连接线路：将太阳能电池板、蓄电池、LED 路灯等设备与控制器正确连接，注意正负极不要接反。

3.参数设置：通过手机APP 或电脑端设置控制器的工作模式、时间等参数。

四、注意事项1.安装前，请仔细阅读产品说明书，确保正确安装和使用。

2.不要在雨天或潮湿环境中操作控制器，以免损坏设备。

3.控制器非专业人员不得拆卸，以免造成设备损坏。

五、技术参数1.输入电压：DC12V2.输出电流：10A3.工作温度：-20℃~+60℃4.储存温度：-30℃~+70℃5.湿度：5%~95%RH六、售后服务本公司对产品提供一年内免费保修服务，如有任何问题，请随时联系我们。

一体化太阳能路灯使用说明书一．一体化太阳能路灯介绍◆一体化设计，集成光源，新型高容量锂电池，太阳能电池组及自动控制器一体化。

◆安装维护便捷，无需安装电缆，无需配备专用灯杆，功能组件模块化设计，安装，维护，更换方便快捷。

◆采用太阳能发电系统，纯绿色能源，取之不尽，用之不竭，环保最佳能源。

◆采用高容量锂离子电池，高能量，使用寿命长，重量轻，绿色环保，不产生任何有害物质。

◆采用LED照明光源，无漫反射效果，具有极高的光照效率，加上独特的二次光学设计，可照射到更广的区域，再次提高光照效率已达到节能目的。

且LED光源具有使用寿命长，发光效率高，光色均匀等优点，也是蓝色环保最佳产品。

◆外壳采用全铝材质，具有质量轻，抗腐蚀，耐磨等特点，保证产品适应潮湿、盐酸环境。

◆控制系统采用工业级元器件制造，适应各种恶劣环境，并保证路灯天天亮。

◆产品图片（长600×宽350×高65）MM。

二、性能参数页脚内容1页脚内容2页脚内容3三、使用说明1.太阳能一体化路灯工作不能离开阳光，请根据安装地的日照强度或太阳能的年辐射总量来选择合适的产品型号。

在日照不足或连续阴雨天过长的地区，太阳能灯具的工作时间会缩短或不亮，此情况下建议选用带市电补偿，具有市电/太阳能双供电功能的太阳能一体化路灯。

2.太阳能一体化路灯采用长寿命锂离子电池作为储能器件，白天的充电条件为0~60℃，低于0℃时充电效率将会大大的降低，当温度回升后会恢复正常。

在夜晚放电条件为-20~60℃，超出此范围将破坏电池性能，会大大缩短放电时间。

使用本太阳能一体化路灯时请确认当地的极端气温不会超过上述条件。

3.太阳能一体化路灯在充满电后最长的存储期为六个月，如经过长时间的运输或存储，需要及时的进行检查，定期充电并记录，否则将会损坏电池。

4.如果在北半球安装本产品时，尽可能使太阳能板朝向南方，以获取最大的光照能量；如果是在南半球，安装时太阳板朝向北方。

同时需要避开房屋、树木等障碍物的阴影，这会降低太阳能板的发电效率，导致其工作时间被缩短。

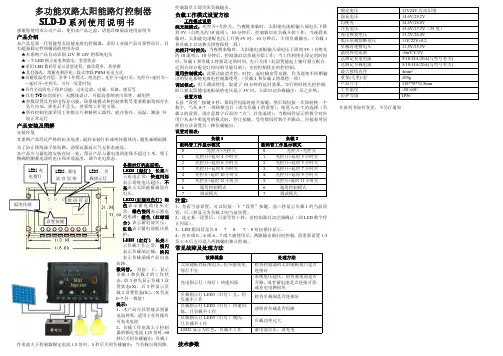

多功能双路太阳能路灯控制器SLD-D 系列使用说明书感谢您使用本公司产品，使用本产品之前，请您详细阅读使用说明书产品介绍本产品是新一代智能型太阳能充放电控制器，采用工业级产品可靠性设计，具有超强稳定性和极高的使用寿命★本系例产品自动识别12V 和24V 的系统电压★三个LED 指示充电和放电、容量状态★采用LED 数码管显示设置进程，操作简单，易掌握★具有强充、均衡充和浮充三段式串联PWM 充电方式★高精度温度补偿，多种工作模式，纯光控、光控开+延时关、光控开+延时关——延时开+光控关，可任一设置时间★具有全面的电子保护功能：过充过放、过载、短路、接反等★具有TVS 防雷保护，无跳线设计，可提高系统的可靠性、耐用性★参数设置具有掉电保存功能，即系统模式和控制参数等重要数据均保存在芯片内部，掉电后不丢失，使系统工作更可靠。

★所有控制全部采用工业级芯片和精密元器件，能在寒冷、高温、潮湿环境正常运行产品安装及图解安装环境本系例产品经过严格的防水处理，最好安装灯杆或密封箱体内，避免暴晒雨淋，为了防止接线端子处短路，请保证暴雨天气无积水淹没。

本产品应与蓄电池安装在同一处，保证产品与蓄电池的连线不超过1米，便于精确检测蓄电池的电压和环境温度，调节充电状态。

各指示灯状态说明：LED1（绿灯）长亮表示充电正常；快速闪烁表示系统电压超压；不亮表示太阳能板端没有电压。

LED2（红绿双色灯）绿色表示蓄电池电压正常；绿色慢闪表示蓄电池充满；橙色（红绿混合）表示蓄电池欠压；红色表示蓄电池低压保护。

LED3（红灯）长亮表示负载工作正常；慢闪表示负载端过载；快闪表示负载端或产品内部短路。

数码管，短按一下，显示负载1和负载2的工作状态，前3秒先显示负载1设置状态(X)，后3秒显示负载2设置状态(X.)。

（X 代表0~7任一数值）提示：1、本产品可以智能识别蓄电池种类，适用于任何循环可充电电池2、负载工作电流大于控制器的额定电流1.25倍时，60秒后关闭负载输出；负载工作电流大于控制器额定电流1.5倍时，5秒后关闭负载输出；当负载出现短路，控制器负立即关闭负载输出。

12V路灯专用型太阳能控制器使用说明书宁波保税区绿光能源科技有限公司Ningbo Free Trade Zone Green Light Energy Tech.Co.,Ltd.12V路灯专用型太阳能控制器使用说明书一.简介：太阳能控制器是太阳能应用系统中的核心，本控制器适用于路灯光伏系统，尤其适合于LED太阳能路灯系统，采用高性能单片机实现智能化控制。

二.特点：�采用按键和数码管配置方式，方便的实现了系统各工作模式间的切换，满足用户的各种需求；�充电方式采用高效的MCT(最大电流跟踪)和高可靠的浮充(PWM方式实现)相结合，不仅充电效率高，且大大延长了蓄电池的使用寿命；�放电采用PWM方式，实现恒流和调功输出，大大节省了光伏系统成本；�采用完善的保护机制，系统运行更安全可靠；�采用指示灯实时显示系统充电、放电、故障等状态。

三．技术参数：型号GLC1205S GLC1210S GLC1215S GLC1220S 额定电压12V额定电流5A10A15A20A 负载保护动作电流6A12A18A24A光伏组件最大充电电流6A12A18A24A 最大开路电压30V浮充电压13.8V空载电流≤13mA温度补偿-4mV/2V/℃充电保护14.6V±0.2V欠压保护10.8V±0.2V退出保护12.4V±0.2V负载过压保护17V负载过压恢复15V放电回路压降≤0.15V开灯模式光控开灯光照度8LUX关灯模式光控+时控关灯光照度16LUX输出方式全功或调功工作温度-20~70℃储藏温度-35~80℃使用海拔(m)≤5000尺寸(mm)138*70*33138*70*33125*97*40.5125*97*40.5指示灯与工作状态：绿灯红灯工作状态备注常亮常亮上电初始化闪烁熄灭空闲常亮熄灭充电熄灭常亮放电熄灭闪烁欠压保护关闭输出常亮闪烁欠压保护但充电关闭输出交替闪烁过充或过载停止检测，2分钟后继续同时闪烁输出过压关闭输出四.安装：1、请按控制器上标注正确连接蓄电池、太阳能电池板和负载请按控制器上标注正确连接蓄电池、太阳能电池板和负载；2、请先连接蓄电池，再接太阳能电池板和负载。

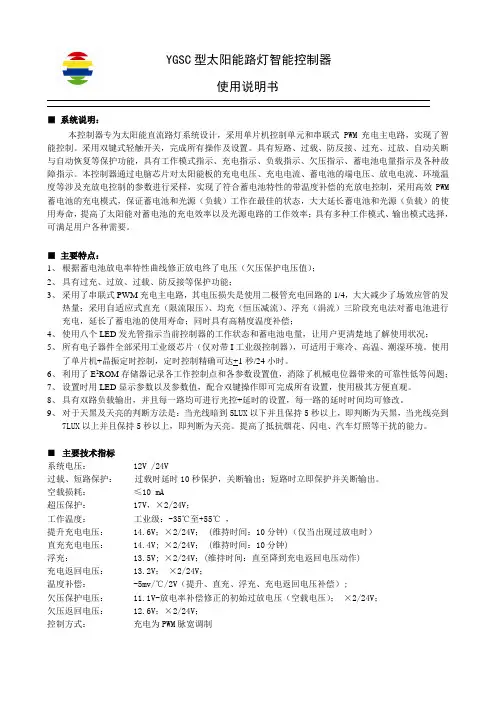

YGSC型太阳能路灯智能控制器使用说明书■系统说明：本控制器专为太阳能直流路灯系统设计，采用单片机控制单元和串联式PWM充电主电路，实现了智能控制。

采用双键式轻触开关，完成所有操作及设置。

具有短路、过载、防反接、过充、过放、自动关断与自动恢复等保护功能，具有工作模式指示、充电指示、负载指示、欠压指示、蓄电池电量指示及各种故障指示。

本控制器通过电脑芯片对太阳能板的充电电压、充电电流、蓄电池的端电压、放电电流、环境温度等涉及充放电控制的参数进行采样，实现了符合蓄电池特性的带温度补偿的充放电控制，采用高效PWM 蓄电池的充电模式，保证蓄电池和光源（负载）工作在最佳的状态，大大延长蓄电池和光源（负载）的使用寿命，提高了太阳能对蓄电池的充电效率以及光源电路的工作效率；具有多种工作模式、输出模式选择，可满足用户各种需要。

■主要特点：1、根据蓄电池放电率特性曲线修正放电终了电压（欠压保护电压值）；2、具有过充、过放、过载、防反接等保护功能；3、采用了串联式PWM充电主电路，其电压损失是使用二极管充电回路的1/4，大大减少了场效应管的发热量；采用自适应式直充（限流限压）、均充（恒压减流）、浮充（涓流）三阶段充电法对蓄电池进行充电，延长了蓄电池的使用寿命；同时具有高精度温度补偿；4、使用八个LED发光管指示当前控制器的工作状态和蓄电池电量，让用户更清楚地了解使用状况；5、所有电子器件全部采用工业级芯片（仅对带I工业级控制器），可适用于寒冷、高温、潮湿环境。

使用了单片机+晶振定时控制，定时控制精确可达+1秒/24小时。

6、利用了E2ROM存储器记录各工作控制点和各参数设置值，消除了机械电位器带来的可靠性低等问题；7、设置时用LED显示参数以及参数值，配合双键操作即可完成所有设置，使用极其方便直观。

8、具有双路负载输出，并且每一路均可进行光控+延时的设置，每一路的延时时间均可修改。

9、对于天黑及天亮的判断方法是：当光线暗到5LUX以下并且保持5秒以上，即判断为天黑，当光线亮到7LUX以上并且保持5秒以上，即判断为天亮。

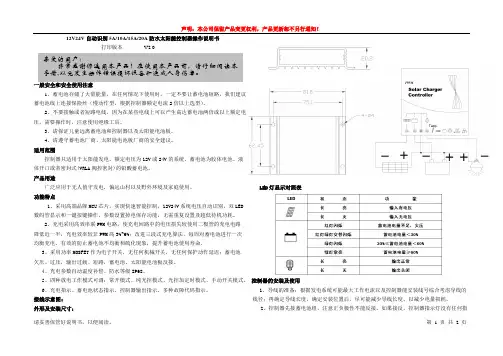

12V24V自动识别5A/10A/15A/20A防水太阳能控制器操作说明书打印版本V2.01、蓄电池存储了大量能量，在任何情况下使用时，一定不要让蓄电池短路，我们建议蓄电池线上连接保险丝（慢动作型，根据控制器额定电流2倍以上选型）。

2、不要接触或者短路电线。

因为在某些电线上可以产生高达蓄电池两倍或以上额定电压，需要操作时，注意使用绝缘工具。

3、请保证儿童远离蓄电池和控制器以及太阳能电池板。

4、请遵守蓄电池厂商、太阳能电池板厂商的安全建议。

适用范围控制器只适用于太阳能发电，额定电压为12V或24V的系统，蓄电池为胶体电池、液体开口或者密封式(VRLA阀控密封)的铅酸蓄电池。

产品用途广泛应用于无人值守发电，偏远山村以及野外环境及家庭使用。

LED灯显示对照表功能特点1、采用高端品牌MCU芯片，实现快速智能控制，12V24V系统电压自动识别，双LED数码管显示和一键按键操作，参数设置掉电保存功能，无需重复设置及超低待机功耗。

2、充电采用高效串联PWM电路，使充电回路中的电压损失较使用二极管的充电电路降低近一半，充电效率较非PWM高3%~6%；改进三段式充电算法，每周对蓄电池进行一次均衡充电，有效的防止蓄电池不均衡和硫化现象，提升蓄电池使用寿命。

3、采用功率MOSFET作为电子开关，无任何机械开关，无任何保护动作延迟；蓄电池欠压、过压，输出过载、短路，蓄电池、太阳能电池板反接。

4、充电参数自动温度补偿、防水等级IP68。

5、四种放电工作模式可调：常开模式、纯光控模式、光控加定时模式、手动开关模式。

控制器的安装及使用6、充电指示、蓄电池状态指示、控制器输出指示、多种故障代码指示。

1、导线的准备：根据发电系统可能最大工作电流以及控制器能安装线号综合考虑导线的接线示意图: 线径；再确定导线长度，确定安装位置后，尽可能减少导线长度，以减少电量损耗。

外形及安装尺寸：2、控制器先接蓄电池组，注意正负极性不能反接。

如果接反，控制器指示灯没有任何指请妥善保管好说明书，以便阅读。

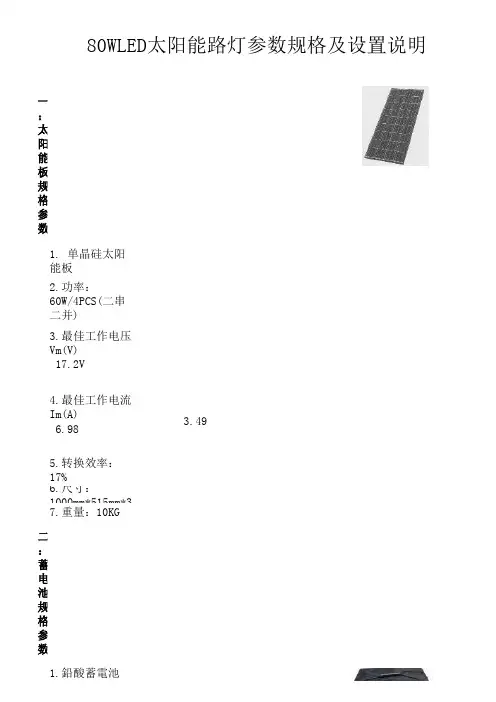

一：太阳能板规格参数1. 单晶硅太阳能板2.功率：60W/4PCS(二串二并)3.最佳工作电压Vm(V) 17.2V4.最佳工作电流Im(A) 6.93.495.转换效率：17%6.尺寸：1000mm*515mm*35mm7.重量：10KG二：蓄电池规格参数1.鉛酸蓄電池2.电压：12V3.短路电流：2450A4.容量：60AH/4PCS(二串二并)5.尺寸：L348mm*W168mm*H1786.重量：22KG三：LED小区灯规格参数1.型号:J ST080-B2.工作电压:DC12V3.灯具总功耗：80W4.灯具光通量：5600Lm5.中心照度:(高度=5.5m):>55Lux6.相关色温：5600K7.光束角(度）： >130度8.工作温度：-30℃～55℃9.工作湿度:10%～90%PH10.贮存温度-40℃～80℃11.LED寿命≥50000H12.防护等级IP65四：控制系统规格参数1.额定充电电流：10A2.额定负载电流：10A3.系统电压：12V／24V4.过载、短路保护：1.25倍额定电流2秒.5.空载损耗：≤6mA6.充电回路压降不大于：0.26V7.放电回路压降不大于：0.15V8.过充电压保护：14.4V/28.8V9.过放电压保护:11.0V/22.0V11.内置TVS,防雷等级达3KV13.防水等级:IP5514.外形尺寸：165mm*114mm*34mm15.控制器重量：374G五：使用操作说明：1.充电及超压指示：当系统连接正常，且有阳光照射到光电池板时，充电指示灯（1）为绿色常亮，表示系统充电电路正常；当充电指示灯（1）出现绿色快速闪烁时，说明蓄电池电压不够，处理见故障处理内容；充电过程使用了PWM方式，如果发生过放动作，充电先要达到提升充电电压，并保持10分钟，而后降到直充电压，保持10分钟，以活激蓄电池，避免硫化结晶，最后降到浮充电压，并保持浮充电压。

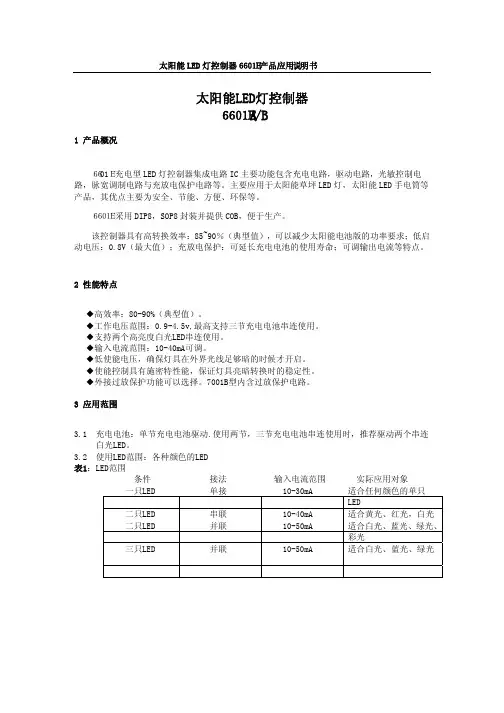

太阳能LED灯控制器６６０１Ｅ产品应用说明书太阳能LED灯控制器６６０１ＥA/B1 产品概况６６01Ｅ充电型LED灯控制器集成电路IC主要功能包含充电电路，驱动电路，光敏控制电路，脉宽调制电路与充放电保护电路等。

主要应用于太阳能草坪LED灯，太阳能LED手电筒等产品，其优点主要为安全、节能、方便、环保等。

６６０１Ｅ采用DIP8，SOP8封装并提供COB，便于生产。

该控制器具有高转换效率：85~90％（典型值），可以减少太阳能电池版的功率要求；低启动电压：0.8V（最大值）；充放电保护：可延长充电电池的使用寿命；可调输出电流等特点。

2 性能特点◆高效率：80-90%（典型值）。

◆工作电压范围：0.9-4.5v,最高支持三节充电电池串连使用。

◆支持两个高亮度白光LED串连使用。

◆输入电流范围：10-40mA可调。

◆低使能电压，确保灯具在外界光线足够暗的时候才开启。

◆使能控制具有施密特性能，保证灯具亮暗转换时的稳定性。

◆外接过放保护功能可以选择。

7001B型内含过放保护电路。

3 应用范围3.1充电电池：单节充电电池驱动.使用两节，三节充电电池串连使用时，推荐驱动两个串连白光LED。

3.2使用LED范围：各种颜色的LED表1：LED范围条件 接法 输入电流范围 实际应用对象 一只LED 单接 10-30mA 适合任何颜色的单只LED二只LED 串联 10-40mA 适合黄光、红光，白光二只LED 并联 10-50mA 适合白光、蓝光、绿光、彩光三只LED 并联 10-50mA 适合白光、蓝光、绿光太阳能LED灯控制器６６０１Ｅ产品应用说明书5 电路调节5.1外界光线亮度控制调节电路开关太阳电池作为光敏器件，光线亮度调节由R2∕R3的比值决定。

当R2固定，R3增加时，需要更暗的光线打开电路；反之，R3减小，则需要更亮的光线打开电路。

5.2光敏电阻作为光敏器件通常R3为100K左右，外界光线亮度的控制由光敏电阻的特性决定。

六、参数说明：控制器型号：系列额定充电电流：□5A □10A □15A □20A额定放电电流：□5A □10A □15A □20A系统电压：□12V ；□24V ；□ 12V/24V Auto空载消耗 : <7mA；充电回路压降：不大于；放电回路压降 : 不大于；超压保护 : 17V；× 2/24V ；提高充电电压 : ；× 2/24V ( 保持时间： 30min) （仅当出现过放电时调用）直充充电电压 : ；× 2/24V ( 保持时间： 30min)浮充电压 : ；× 2/24V ( 保持时间：直至降到充电返回电压动作 )充电返回电压 : ；×2/24V过放返回电压 : ；×2/24V欠压电压 : ；×2/24V过放电压 : ；×2/24V温度赔偿 : ℃ /2V（提高、直充、浮充、充电返回电压赔偿）；控制方式 : 充电： PWM脉宽调制；工作温度 : -35℃至 +65℃；过载、短路保护：倍额定电流30 秒；倍额定电流 5 秒过载保护动作；≥ 3 倍额定电流短路保护。

过充、过放、短路、过载保护所有保护均不伤害任何零件，不烧保险；保险丝只做保护电路：太阳能电池、蓄电池防反接保护终极保护作用。

七、常有问题及办理方法：现象问题及办理方法有阳光时，电池板指示灯 (1) 不亮请检查光电池连线能否正确，接触能否靠谱电池板充电指示灯(1) 快闪系统超压，请检查蓄电池能否连结靠谱，或是蓄电池电压过高；蓄电池指示灯 (2) 不亮蓄电池供电故障，请检测蓄电池连结能否正确蓄电池指示灯 (2) 快闪，无输出蓄电池过放，充分后自动恢复负载指示灯 (3) 慢闪，无输出负载功率超出额定功率，减少用电设施后，长按键一次恢复负载指示灯 (3) 快闪，无输出负载短路，故障清除后，长按键一次或次日自动恢复负载指示灯 (3) 常亮，无输出请检查用电设施能否连结正确、靠谱其余现象检测接线能否靠谱 ,12V/24V 自动辨别能否正确（对有自动识其余型号）太阳能智能充电控制器使用说明书一、主要特色1.使用微办理器和专用控制算法，实现了智能控制。

太阳能路灯控制器使用说明书太阳能路灯控制器使用说明书1：产品简介1.1 产品概述太阳能路灯控制器是一种专为太阳能路灯设计的控制装置，具备光控和时间控制功能，能够智能控制路灯的亮灭。

本产品采用优质材料和高效能电路设计，具有高性能和高可靠性。

1.2 产品特点1）支持太阳能发电和蓄电池供电；2）具备光控功能，可根据环境光照自动调节亮度；3）具备时间控制功能，可根据设定的时间段自动开关路灯；4）具备过载保护和短路保护功能，保证产品安全可靠；5）操作简单，设置灵活，使用方便。

2：产品安装2.1 确定安装位置需选择适合的位置安装太阳能路灯控制器，避免阳光直射或被建筑物遮挡，同时应保证有足够的空间容纳控制器。

2.2 安装固定支架选择合适的支架和螺丝固定太阳能路灯控制器，并确保其稳固。

2.3 连接太阳能电池板和蓄电池使用连接线将太阳能电池板和蓄电池连接到控制器的对应接口上，确保连接牢固可靠。

2.4 完成电源接线将控制器的电源线连接至电源供应，并确保电线接线牢固，电源电压稳定。

3：产品使用3.1 开机与关机将电源接通，控制器将自动启动，并显示启动状态。

关闭电源时，控制器将自动关闭。

3.2 光控功能设置在控制器设置菜单中，可设置光控功能，根据环境光照的变化自动调节路灯亮度。

根据实际需求进行灵活设置。

3.3 时间控制功能设置在控制器设置菜单中，可设置时间控制功能，根据设定的时间段自动开启或关闭路灯。

根据实际需求进行灵活设置。

3.4 故障检测与维修若发现路灯控制器有异常或无法正常工作，应先检查电源是否连接正常，电池是否正常充电等。

如问题无法解决，请联系售后服务。

4：附件本文档附带以下附件：1）太阳能路灯控制器安装图纸2）太阳能路灯控制器使用常见问题解答5：法律名词及注释- 光控：光敏电阻控制，根据光照强度控制灯光亮度。

- 时间控制：根据事先设定的时间段自动控制灯光开关。

- 过载保护：过载保护功能指在电路超负荷工作时，自动切断电源以保护设备。

SR-DH 智能无线调光型LED太阳能路灯控制器使用说明书一、主要特点⏹全新无线遥控设计，通过手持设备可以修改控制器参数和读取系统信息。

⏹全数字高精度恒流控制，最高效率可达96%。

⏹工作电流0.15A ～3.3A可调，调节精度30mA。

⏹3时段调光及晨亮设计，工作时间0小时～ 15小时可设，功率0%～100%可设。

⏹智能功率模式，可根据蓄电池电量自动调节负载功率，最大限度延长蓄电池工作时间。

⏹系统状态记录，最长可记录7天系统状态，对系统进行全面监测。

⏹数据通信采用多次双向握手协议和数据压缩算法，使得数据传输准确快速。

⏹真正恒流而非限流控制，确保输出电流平滑稳定，从而减少LED光衰，延长LED使用寿命。

⏹金属外壳，IP68防水等级，能够在各种恶劣环境下使用。

⏹改进型充电算法，减少因蓄电池过放产生的硫化效应，使蓄电池利用时间更加长久。

⏹过热保护功能，超过一定温度会减小负载或是关闭负载。

⏹蓄电池反接保护，LED短路保护、开路保护等，使系统得到全面保护。

二、外观和接线1.型号识别2.外观图如下：充电指示灯蓄电池指示灯负载指示灯接收端口发送端口温度传感器连接线3.接线图如下：4.接线顺序：请先接负载，再接蓄电池，最后连接太阳能电池。

三、LED负载连接1.SR-DH内置升压型恒流源，最大输出电压可达60V，最大可驱动18颗LED灯珠。

2.本控制器为升压型设计，连接LED负载时，请确认正确串联数目的LED灯，推荐数目如下:3.使用时，请先接好LED灯再打开负载。

警告：如果连接LED灯串联数目不正确，有可能损坏LED负载或是控制器，请务必注意！四、状态指示五、负载工作模式SR-DH 控制器负载工作时间可以分为三时段加晨亮，每段工作时间和工作功率均可以任意调节，不同组合可实现不同的控制模式。

A、普通工作模式:根据设置时间和功率依次运行B、延时亮灯模式：例如，设置第1段工作工作时间为4小时，第1段功率为0%，系统将会延时4个小时才开灯。

苏威牌—太阳能照明 智能识别控制器 说明书智能单控SWDK1224型、智能双控SWSK1224型一、智能识别单控SWDK1224型、智能双控SWSK1224型控制器特点：1． 实现多功能、低消耗八位单片机智能控制，12V 、24V 智能自动识别。

单、双路多种输出控制选择。

2． 对太阳能电池板和蓄电池电压实行分段控制，提高太阳能电池的转换效率和蓄电池的使用寿命。

3． 在蓄电池达到状态后，采用脉冲充电方式充电，以提高太阳能的转换效率及保证蓄电池的充电效果，当蓄电池充满，停止充电，防止蓄电池过热加速老化。

4． 采用无触点开关技术。

分时段输出控制选择。

高精度温度补偿。

一键式操作完成所有设置二、技术参数（括号内为24V 蓄电池和光板技术参数）：三、四．接线按照先接蓄电池、再接负载、最后接太阳能光电板的顺序把各部件接入控制器。

注意：接线时请一定按面板上所标极性及上述顺序，否则容易造成控制器损坏。

五．指示灯说明运行充电指示灯：当蓄电池接入后系统即开始工作，此时该指示灯闪亮，当系统处于充电状态时，该指示灯常亮。

过充过放指示灯：蓄电池过放时该指示灯闪亮，过充时则常亮。

负载输出指示灯：当负载有输出时，相应负载指示灯亮。

六．安全性及注意事项：太阳板空载时电压较高，最好不要同时触摸其“+”“-”极，以免触电！请不要在太阳电池的端子上接稳压电源或任何充电器，否则会损坏控制器！请不要将蓄电池错接在太阳电池端子上！七．故障及排除：１、本控制器出厂时经过严格检测，一般情况不会出现故障：若出现下列故障，可自行排除。

２、无输出：检查负载时候短路或超过最大电流。

３、不能充电：检查蓄电池及太阳电池板接线是否松动。

八．负载供电方式设定（工作模式设置表）：开机运行后，数码LED 不显示。

需要修改工作模式时，可以通过操作按键。

长按按键超过5秒，数码LED 显示当前工作模式数值。

如需调整，在数码LED 显示时按调整按纽，每按一次按键，转换一个数字，直到LED 显示的数字对上用户从表中所选用的模式对应的数字，即停止按键，几秒后数码LED 不亮即完成设置。

太阳能一体式灯板规格书产品型号ET-FM713AM-50B01C-3.2/3.7/6.4V-3030-V01电池类型磷酸铁锂系统电压 3.2/3.7/6.4V中山亮韬电子科技有限公司ET-FM713AM-50B01C-3.2/3.7/6.4V-3030-V01产品定义ET-FM713AM-50B01C-3.2/3.7/6.4V-3030-V01系列是灯珠控制器一体式太阳灯灯板，红外无线遥控，通过PWM占空比调功率，带电池充电显示，可分4段功率，输入电压3.2/3.7/6.4V，输出50B1C灯珠。

产品特征直放型输出，电池直接供电。

智能化无线遥控，光控+时控+遥控（光控：天暗自动亮灯，天亮自动灭灯；多时段时间控制；PWM调光功能）4段调光，功率25%-100%，工作时间由3-6-9-12小时可设。

充电电量显示应用范围适用于太阳能投光灯，太阳能路灯等太阳能灯具外壳厂家应用（毅德压铸）30W50W100W电器参数@VIN=3.2V项目内容规格备注电池类型磷酸铁锂32650/26650/1串多并V=3.2V负载3V灯珠1串50并,电流3A W=U*I光伏板电压6V功率根据负载选型光伏板亮灯电压 2.1V光伏板灭灯电压 1.6V检测电池没电电压0.65V(2.6V)@VIN=3.7V项目内容规格备注电池类型磷酸铁锂32650/26650/1串多并V=3.2V负载3V灯珠1串50并,电流3A W=U*I光伏板电压6V功率根据负载选型光伏板亮灯电压 2.1V光伏板灭灯电压 1.6V检测电池没电电压0.65V(2.85V)@VIN=6.4V项目内容规格备注电池类型磷酸铁锂 6.4V/2串多并32650/26650负载6V灯珠1串50并3030输出精度≤5%50B01C电流1.9A LM≥780Ra≥70VIN=6.4V W=U*I光伏板电压9-12V功率根据负载选型光伏板亮灯电压3V光伏板关灯电压 3.9V检测电池满电电压8.0V检测电池没电电压0.65V（4.8V）V静态功耗≤3mA60B01C产品尺寸长222*宽145*高7mm遥控器尺寸长86*宽39.5*高7mm典型应用电路遥控按键功能工作模式选择光控模式：当自然光照达到一定强度时灯灭，未达到时灯亮。

表示灯“亮” 表示灯“灭” 表示灯“闪” 多功能太阳能路灯控制器HYX 系列使用说明书 感谢您使用本公司产品，使用本产品之前，请您详细阅读使用说明书 产品介绍 ★本系例产品自动识别12V 和24V 的系统电压 ★充电、放电、电量通过LED 灯显示，负载（电量）指示灯在欠压时会提前示警 ★具有强充、均衡充和浮充三段式串联PWM 充电方式 ★具有全面的电子保护功能：过充过放、过载、短路、接反等 ★具有TVS 防雷保护，无跳线设计，可提高系统的可靠性、耐用性 ★参数设置具有掉电保存功能，即系统模式和控制参数等重要数据均保存在 芯片内部，掉电后不丢失，使系统工作更可靠。

★所有控制全部采用工业级芯片和精密元器件，铝壳和灌封胶结合能在寒冷、高温、有水的环境正常运行 ， 产品安装及图解 本产品应与蓄电池安装在同一处，保证产品与蓄电池的联线不超过1米，便于精确检测蓄电池的电压和环境温度，调节充电状态。

注意事项： 1、本产品采用太阳能板、蓄电池、负载共正极，在接线时请把太阳能板、蓄电池、负载的正极接在一起 2、在室外作业连接太阳能电池板时，请先把太阳能电池板遮盖住后，再连接。

3、只有当与蓄电池连接后并自检正常，方可接太阳能电池板和负载，若自检出现异常，请先确定接线是否正确 系统接地 在控制器内部，正极是连接在一起的，因此电压一样，如果需要系统接地，只允许正极接地。

如果控制器使用在汽车等交通工具上，蓄电池的负极通常接在底盘上，因此必须保证负载和太阳能电池板不能与车体有任何电路接触，否则充电、放电保护和电子保险就会启动保护功能。

系统电压 HYX 控制器自动识别12V 和24V 系统电压。

在启动时，检测到蓄电池的电压超过20V ，将识别为24V 系统。

如启动时，检测到蓄电池电压不在正常工作范围（大约12V-15.5V或者24V-31V ），控制器的红色指示灯将亮起示警，详见故障排除方法。

使用注意 蓄电池经常性被充满非常重要，（至少一个月一次），否则蓄电池将永久损坏。

太阳能LED路灯产品说明书一、产品概述太阳能 LED 路灯是一种以太阳能为能源，采用 LED 作为光源的新型路灯。

它具有节能、环保、安装方便、维护成本低等优点，广泛应用于城市道路、乡村道路、工业园区、广场等场所。

二、产品特点1、节能环保太阳能LED 路灯利用太阳能转化为电能进行照明，无需外接电源，不消耗传统能源，无污染，无排放。

LED 光源具有高效节能的特点，相比传统路灯可节能 50%以上。

2、长寿命LED 光源的使用寿命可达 50000 小时以上，大大降低了路灯的维护成本和更换频率。

太阳能电池板的使用寿命也可达 25 年以上。

3、亮度高采用高品质的 LED 芯片，发光效率高，亮度均匀，能够提供良好的照明效果，保障行人和车辆的安全通行。

4、智能控制配备智能控制器，可以根据环境光线自动调节亮度，实现节能和延长灯具使用寿命的目的。

还具有过充、过放保护功能，确保电池的使用寿命和安全性。

5、安装简便无需铺设电缆，安装时只需将路灯基础固定在地面上，连接好太阳能电池板和灯具即可，节省了安装成本和时间。

6、抗风抗压灯杆采用优质钢材制作，经过热镀锌和喷塑处理，具有良好的抗风抗压能力，能够适应各种恶劣的天气条件。

三、技术参数1、太阳能电池板类型：单晶硅/多晶硅功率：＿____W转换效率：＿____%使用寿命：＿____年2、蓄电池类型：铅酸蓄电池/锂电池容量：＿____Ah放电深度：＿____%使用寿命：＿____年3、 LED 灯具功率：＿____W光通量：＿____lm色温：＿____K显色指数：＿____4、控制器类型：智能控制器功能：过充保护、过放保护、光控+时控5、灯杆高度：＿____m材质：Q235 钢材表面处理：热镀锌+喷塑四、工作原理白天，太阳能电池板将太阳能转化为电能，并通过控制器存储在蓄电池中。

晚上，控制器自动检测环境光线，当光线变暗时，控制器控制蓄电池向 LED 灯具供电，实现照明功能。

当蓄电池电量不足时，控制器会自动关闭灯具，以保护蓄电池。
