室分指标

室内分布系统的覆盖指标（CDMA为例）（1）标准层、群楼覆盖：目标覆盖区域内95%以上位置，1x增强型载波前向接收信号强度RXpower应大于-80dBm，C/I比应大于-5db（边缘速率大于153.6kbps）；无源系统必须能同时满足800MHZ-2500MHZ。

（2）电梯地下室覆盖：目标覆盖区域内95%以上位置，1x增强型载波前向接收信号强度RXpower应大于-85dBm，C/I比应大于-8db（边缘速率大于76.8kbps）。

（3）到频污染分析：到频污染区域应小于5%（导频污染区域定义为进入激活集导频个数为3个以上）。

（4）噪声引入：CDMA室内分布系统上行引入噪声<3db。

（5）可用率：要求在目标覆盖区内的95%位置，99%的时间移动台可接入网络[4]。

（6）掉话率：忙时话务统计，掉话率<1%（以蜂窝基站为信号源）；掉话率<2%(以直放站为信号源)。

（7）FER：要求在无线覆盖区内的95%以上位置，FER<2%(以蜂窝基站为信号源)；要求在无线覆盖区内的90%以上位置，FER<2%(以直放站为信号源)；（8）切换成功率：室内外小区和室内外各小区之间的切换成功率>95%。

（9）上行噪声电平：在基站接收端位置收到的上行噪声电平小于-113dBm/1.25MHZ。

（10）泄露技术指标：室内基站泄漏至室外10米处的导频信号强度应比室外导频强度低10db以上或者强度低于-90dbm。

室内系统分布流程1、收集站点信息在正式规划之前，需要首先了解哪些地点需要安装室内分布系统。

网络规划工程师通过和运营商及相关客户沟通，获取要求覆盖的位置信息，容量要求，以及要求达到的服务等级等资料。

通过这些资料，可以大致确定哪些地点可能需要安装室内分布系统。

对于某个准备建设室内分布系统的具体位置，正式设计前，需要收集周围小区的信息，包括位置、扇区朝向、相对该位置的方向、设计的容量、当前的实际容量等信息，以便该位置选用合适的设备和接入方式。

室内分布系统介绍及各器件参数

12.室内分布系统分类（按信源提取方式划分）
以基站为信号源的室内覆盖系统
耦合器
宏蜂窝功分器
天线
以无线直放站为信号源的室内覆盖系统
以光纤直放站为信号源的室内覆盖系统
用耦合器从附近基站耦合部分信号通过光纤传送到欲覆盖区的光纤直放站
BTS 光纤直放站
以耦合基站信号并经过干线放大器为信号源的室内覆盖系统
1.39 4.34 8.91
4
5 6 7 8 9 10 11
30
37 45 53 60 67 75 83
21.93
28.25 35.61 43.06 49.64 56.28 63.9 71.57
62.0%
63.7% 76.1% 77.8% 78.7% 75.0% 76.3% 81.2%
13.60
18.00 27.10 33.50 39.07 42.21 48.76 58.11
10.室内覆盖工程的分类
从分布类型分：
无源天馈信号分布系统
有源天馈信号分布系统
光纤信号分布系统漏缆信号分布系统
从信号源来分
以基站（含微蜂窝）为信号源的室内覆盖系统以直放站为信号源的室内覆盖系统以微蜂窝为信号源的室内覆盖系统
11.室内分布系统分类（按系统划分）
Pico Access（RRU级联）组网方案，BBU为基带池设备，提供室内所需的容量资源，可放置在任意地方的机房，一般放在大楼布线机房，便于连接光纤资源。P Bridge分为楼道集线器和楼层集线器两种。楼道P Bridge完成楼层P Bridge 的汇聚，一般也放在大楼布线机房，与BBU和楼层P Bridge之间采用光纤连接；楼层P Bridge实现楼层RRU的汇聚和管理，一般放在楼层布线机房，与RRU之间采用双绞线或光纤连接。Pico RRU为射频远端，实现最终的网络覆盖，一般每个Pico RRU覆盖一层或一层的部分区域。

浅谈室内分布系统及RRU.直放站建设技术规范

浅谈室内分布系统及RRU.直放站建设技术规范电信室内分布系统建设⽬录第⼀章系统要求第⼆章系统设计第三章设备安装第⼀节RRU设备第⼆节室内分布系统第四章系统整体测试第⼀节室外直放站系统整体测试第⼆节室内覆盖系统整体测试第⼀章系统要求室内分布系统及RRU/直放站建设必须达到以下要求：1、室内分布系统及RRU必须满⾜系统容量和呼损要求。

2、室内分布系统覆盖设计要求为98％以上区域不得低于-85dBm。

RRU系统覆盖设计要求为95％以上区域不得低于-75dBm。

3、室内分布系统及RRU/直放站建设中所选⽤的元器件必须是在省公司框架协议中确定的产品范围以内室内分布系统建设中覆盖⾯积1000平⽶以上的分布系统建设中必须采⽤1／2"以上馈线。

分布系统建设中各类型天线系统应能适应⽹络发展的需求，⼯作频段需达到2.5G。

4、⼲扰保护⽐：同频⼲扰保护⽐：C/I≥12dBm（不开调频），C/I≥9dBm（开调频）邻频⼲扰保护⽐：200KHZ邻频⼲扰保护⽐：C/I≥－6dBm5、在基站或微蜂窝接受端位置收到的上⾏噪声电平⼩于－120dBm。

6、室内天线的发射功率应⼩于15dBm/每载频即导频功率应⼩于5dBm/每载频。

7、主设备机房位置和⼲线放⼤器安装位置不应影响原有设备的摆放和机房环境，并要求为今后增加设备预留安装空间。

第⼆章系统设计第九条室内分布系统及RRU/直放站⼯程设计概述1、建筑物情况描述：（1）、建筑物基础信息描述包括建筑物的地理位置（含经纬度）、建筑物的⽤途、周边环境情况、建筑物的结构与楼层使⽤分配、建筑物的总⾯积、电梯数量与⽤途、⼈流量等基础信息。

（2）、建筑物当前信号覆盖情况简要描述。

（3）、进⾏覆盖的⽬的。

（4）、本次设计⽅案规模的简介含本次⼯程拟覆盖区域及⾯积，分布系统的类型，信号源的类型，⼯程预算投资总额。

2、⽅案设计依据。

3、⼚家现场勘察报告。

4、设计思路叙述。

（1）根据覆盖⽬标话务和周围⽹络情况选择信号源类型、分布系统类型。

直放站、室内分布系统的原理

直放站及室内分布系统的原理现代都市中建筑物越来越高、越来越多、越来越密集，移动通信的无线电信号在其间受到阻挡而衰减，再加上全封闭式的外装修，对无线电信号的屏蔽和衰减特别厉害，很难进行正常的通信。

怎样改善该类型覆盖区域的无线信号覆盖质量无疑成为城市网络覆盖中一个很重要的研究课题。

在现今的CDMA网络中，用于改善如上问题的技术方法主要有：引入直放站和采用室内分布系统。

1．直放站工作原理什么是直放站？直放站，是指在无线通信传输过程中起到信号增强的一种无线电发射中转设备，属于中继放大设备。

直放站的基本功能就是将入射信号放大后再转发出去，是一个射频信号功率增强器。

直放站在下行链路中，由施主天线在现有的覆盖区域中拾取信号，通过滤波器对所拾取的信号进行处理，将滤波后的信号经功放放大后再次发射到待覆盖区域。

在上行链接路径中，覆盖区域内的移动台手机的信号以同样的工作方式由上行放大链路处理后发射到相应基站，从而达到基站与手机的信号传递。

CDMA直放站应用于CDMA移动通信网络中，双向中继无线信号延伸无线覆盖区，实现对特殊地形的覆盖，消除覆盖盲区，调配小区业务，平衡各小区的话务量，在“导频污染”地区强化主导频等等，以达到低成本扩大无线网络覆盖范围、优化网络的目的。

CDMA移动通信中无线直放站主要由施主天线、重发天线、馈缆系统、直放主机、电源及保护系统以及防雷、避雷系统等部分组成。

如图1-1所示了CDMA移动通信直放站原理图。

图表1-1 CDMA移动通信无线直放站原理图1.1直放站常见分类根据使用场合及功能上的差异，通信系统常见的直放站类型主要有：无线同频直放站、光纤直放站和移频直放站（1）无线同频直放站下行从基站接收信号，经放大后向用户方向覆盖；上行从用户接收信号，经放大后发送给基站。

在上、下行回路中，各使用了多级滤波器，滤除带外噪声和杂散信号，提高上、下行信道之间的隔离度。

(2) 光纤直放站将收到的信号，变换成光信号，传输后又恢复成电信号再发出。

室内分布系统简介

室内分布系统简介室内分布系统是将信号源信号均匀地分布在建筑物内部的每个地方，以实现室内覆盖。

这种方式可以彻底解决室内覆盖的问题，但设计较复杂，而且采用的结构不成本亦不同。

按传输介质分为：电分布系统和光纤分布系统电分布系统分为：有源分布系统和五源分布系统，有源分布系统增加常见的器件有：干线放大器有源分布系统相对无源分布系统来说覆盖的范围更大，但是有源的系统维护的点要多维护起来要更加麻烦一些。

光纤分布系统：由于服务区域间隔比较远，需要覆盖区域面积大的情况下。

但是一般成本要高一些。

耦合器：是一种非等功率分配的功率分配器件信源：宏蜂窝基站（含BBU+RRU）、微蜂窝基站、直放站等。

计算方法：方向性＝隔离度－耦合度（例如6dB的隔离度是38dB，耦合度实测是.5dB，则方向性＝隔离度－耦合度＝38－.5=35dB。

宏蜂窝基站具有功率大的优点，对扩大覆盖范围较为有利，但投资较大，安装不便，需要的配套设施多，在室内分布系统服务区域内话务量不高的情况下会造成系统资源的浪费。

微蜂窝基站相比于宏蜂窝基站安装便利，投资较小，但输出功率略小。

在室内分布系统吸收的话务量未达到微蜂窝基站设计的话务量时仍会有话务资源的浪费。

RRU 相对于微蜂窝容量配置灵活，远端体积小，安装相对便利，但是需要宏基站的BBU 和光传输，有一定的限制条件。

直放站安装方便，投资最小，但有可能造成系统内与外界网络的干扰，同时在系统服务区域话务量较高时会增加施主基站小区的负担。

馈线：测量主机上行噪声电平P NO，根据RX，基站发射功率P C（CDMA：33dBm，GSM：40dBm），基站天线增益一般取14dBi，因从基站到施主天线之间的上、下行空间损耗L P基本相同，即L P=（P C+14）-RX，由此计算到达基站端的噪声L NT=P NO-L P，为使得到达基站端的噪声不高于-120dBm。

干扰基站的原因：上行输出噪声干扰，.放大器线性不好，下行交调产物串入上行干扰基站，收发天线隔离不够，系统自激GSM中跳频可分为基带跳频和射频跳频两种。

直放站及室内分布系统

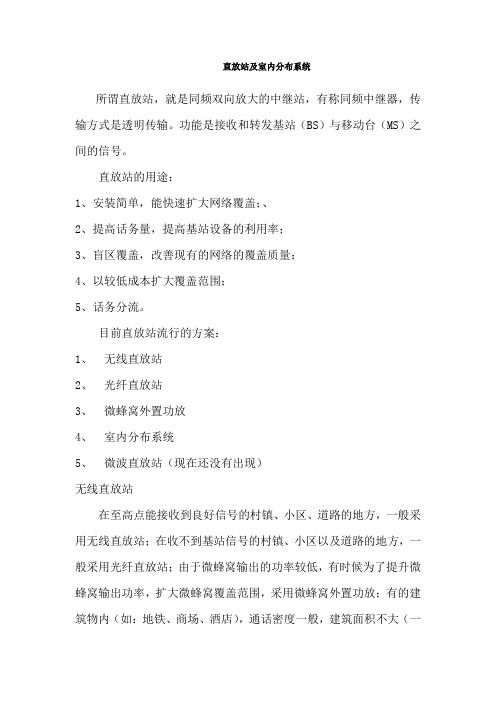

直放站及室内分布系统所谓直放站，就是同频双向放大的中继站，有称同频中继器，传输方式是透明传输。

功能是接收和转发基站（BS）与移动台（MS）之间的信号。

直放站的用途：1、安装简单，能快速扩大网络覆盖；、2、提高话务量，提高基站设备的利用率；3、盲区覆盖，改善现有的网络的覆盖质量；4、以较低成本扩大覆盖范围；5、话务分流。

目前直放站流行的方案：1、无线直放站2、光纤直放站3、微蜂窝外置功放4、室内分布系统5、微波直放站（现在还没有出现）无线直放站在至高点能接收到良好信号的村镇、小区、道路的地方，一般采用无线直放站；在收不到基站信号的村镇、小区以及道路的地方，一般采用光纤直放站；由于微蜂窝输出的功率较低，有时候为了提升微蜂窝输出功率，扩大微蜂窝覆盖范围，采用微蜂窝外置功放；有的建筑物内（如：地铁、商场、酒店），通话密度一般，建筑面积不大（一般的不超过15000平方）的时候，就采用室内分布系统；通话密度高，建筑面积较大的情况下，一般采用微蜂窝+光纤室内分布系统。

无线直放站实际意义如图所示，是移动基站的中继转发，空间无线耦合的工作方式，他包括：无线直放站、微蜂窝外置功放、太阳能供电系统的无线直放站，无线直放站的特点：采用空间信号直放方式；输入的信号与输出的信号频率相同，透明信道；转发天线一般采用定向天线，工程选点需考虑收发天线的隔离；无线直放站的输出功率一般在33～33dBm/ＣＨ；设备安装简单，投资少，见效快。

设备安装点能直接收到移动基站足够强的信号（一般的保证接收强度要大于－７５dBm），能满足收发天线的隔离要求（隔离度要求大于放大器的增益）。

无线直放站的应用范围比较广泛，他能填补盲区，扩大覆盖。

应用与。

直放站及室内分布系统介绍

矢量网络分析仪
A
B
待测直放站
耦合器
匹配负载
带内波动测试图
25
直放站的主要参数务实诚信，专业进取
驻波比：
定义在直放站输出端测得的电压极大值与极小值之比，是
衡量直放站产生的信号反射波对原入射信号影响程度的指标；标准值：一般为1.5(对应回波损耗值为14dB)。
矢量网络分析仪
A
B
待测直放站
匹配负载
采用直放站后，可以减少基站数量、降低建网成本
4
直放站
直放站的介绍直放站的特点及应用直放站主要参数
务实诚信，专业进取
5
直放站的特点及应用
务实诚信，专业进取
直放站的分类
按制式分：GSM、AMPS、ETACS、DCS、 CDMA 、3G等；按传输方式分：射频（无线）、光纤、移频；按功率大小或应用场合分：室内、室外。
44
室分系统的分类
务实诚信，专业进取
射频有源分布系统的特点：
器件包括在线放大器、各类功分器、耦合器、天线等均需提供电源，所以称为有源天线分布系统，造价较高。系统引入噪声和干扰较大。工程设计主要考虑噪声和干扰的问题。工程施工较方便。通过控制各干线放大器的增益可使每天线口输出功率达到一致，信号覆盖较均匀。
42
室分系统的分类
射频有源分布系统
务实诚信，专业进取
耦合器干放
信源功分器
吸顶天线壁挂天线
43
室分系统的分类
务实诚信，专业进取
射频有源分布系统的作用：
使用小直径同轴电缆作为信号传输路径，利用多个小功率放大器对线路损耗进行补偿，再经天线对室内各区域进行覆盖，从而克服了无源天馈分布系统布线困难、覆盖范围受馈线损耗限制的问题。

室内分布系统基础知识

第 2 页/共 17 页
特点能新增的话务容量大，扩容方便；输出功率较高；室内宏蜂窝需要传输资源；对电源要求高，对机房环境要求高；建设周期长，建设成本高；能新增话务容量，容量相对较小；室内微蜂窝需要传输光纤资源；对电源要求不高，对机房环境要求不高；
应用场景适用于高话务量、覆盖区域大、基站选址容易的高档写字楼、大型商场、星级酒店等重要场所；
3、有源器件
室内分布系统中对于较大型的建筑覆盖，需增加干线放大器，以补偿信号在传输过程中的损耗。干线放大器的主要技术指标：（以 CDMA 为例）
测试项目频率范围标称最大输出功率 0.5W 1W 指标要求前向：CDMA：870MHz～880MHz 反向：CDMA：825MHz～835MHz
1、为蜂窝室内分布系统和直放站室内分布系统：（1）蜂窝室内分布系统是指以室内微蜂窝或附近宏蜂窝作为室内覆盖系统的信号源，即有线接入方式。蜂窝系统优点是信号稳定、可靠，通信质量好；缺点是建设周期较长，一次性投资大，还需支付传输线路的租赁等其他费用。通常是应用在话务量较高的大型写字楼、商场等地区。蜂窝系统又分为宏蜂窝引入系统和微蜂窝信源系统。（2）直放站室内分布系统是指在室外站存在富余容量的情况下，通过直放站（Repeater）将室外信号引入室内的覆盖盲区。直放站系统优点是节省投资、安装方便快捷；缺点是通过定向天线难以取得单一纯净的信号（要求是不能低于-65dBm），系统的话音质量相对蜂窝系统较差，且易造成对其他基站的干扰。直放站对移动网络的影响： — 掉话率增高，特别是质差断线。 — 通话质量差，误码率高，通话时断时续。 — 信噪比降低，出现信号很强却打不了电话的情况。造成基站 C/I 及附近基站 C/A 下降，有些是严重干扰，情况严重时会造成基站长期闭塞。通常使用在话务量较小，且施主小区载波数较少且不采用跳频技术，话务量不高，面积不大的小型室内覆盖系统。使用蜂窝作为信源和使用直放站作为信源效果对比如下：

室内分布系统简介-京信通信

宏蜂窝作信源接入信号分布系统微蜂窝作信源接入信号分布系统直放站作信源接入信号分布系统 BBU+RRU作信源接入信号分布系统 BBU+RRU作信源接入信号分布系统
室内分布系统
分类
蜂窝分布系统
光纤覆盖端机A
无线同频直放站系统
A区区
光纤
覆盖端机B
B区区
中继端机基站设备光纤
覆盖端机C
C区区
室内分布系统
主要作用
乒乓效应
导频污染
室内分布系统基本组成
室内分布系统的两大基本组成部分
信源部分：宏基站、微蜂窝、BBU+RRU、信源部分：宏基站、微蜂窝、BBU+RRU、直放站天馈部分：馈线、功分器、耦合器、天馈部分：馈线、功分器、耦合器、天线等
室内分布系统信源
分类
按信源的类别来区分可分为：按信源的类别来区分可分为：
室内分布系统
勘测
信源选择
施主天线位置尽可能低施主天线水平半功率角尽量窄
52 220
安捷伦接收机
15~30度
室内分布系统
勘测
GSM信源选择 GSM信源选择
信号质量良好，施主小区BCCH信号调制时隙包络明显。 BCCH信号调制时隙包络明显信号质量良好，施主小区BCCH信号调制时隙包络明显。施主小区BCCH电平大于所要求的输入电平。 BCCH电平大于所要求的输入电平施主小区BCCH电平大于所要求的输入电平。对于宽带直放站，施主小区BCCH应比相邻BCCH信号电平高6dB以上。 BCCH应比相邻BCCH信号电平高6dB以上对于宽带直放站，施主小区BCCH应比相邻BCCH信号电平高6dB以上。
光纤直放站系统
移频直放站系统

工程方案设计培训资料(室分、直放站)

室内覆盖分布系统组成
腔体耦合器：可承受较大功率，最大承受200W，插损较小。腔体功分器：可承受较大功率，最大承受200W，插损较小。
室内覆盖分布系统应用范围
室内覆盖分布系统组成
根据使用器件的不同，室内覆盖分布系统可以分为有源部分和无源部分。有源部分：主设备（选频、选带、光纤、移频）、干线放大器无源部分：耦合器、功分器、合路器、馈线、施主天线、重发天线
总体概述
小区深度覆盖
室外直放站
基站延伸覆盖系统
郊区及公路覆盖
隧道覆盖
一、盖？
现今，随着移动通信的普及化，用户已不满足于只有室外的移动通信服务，同时在室内也要求有清晰良好的通话环境，尤其在人口密度大、话务量繁忙的酒店、商场、商务办公楼等大型建筑物内。据统计，现有的2G系统约有30%～40%的话务量发生在室内，在即将到来的3G时代，将有70%的话务量发生在室内。室内由于自身建筑材料的阻挡原因，加之室外的地形影响等诸多因素的制约，到达室内的无线信号往往强度很弱或质量很差，电梯和地下停车场等地方更是信号盲区。
室内覆盖分布系统组成
微带功分器：一种等分功率器件，常用的有二功分、三功分、四功分。合路器：将两路同频段或异频段信号合成一路信号输出，有同频合路器和双频合路器两种。
工程勘测内容
3、网络无线环境勘测：目的：了解现场当前覆盖状况和存在的问题，确定覆盖范围。有TEMS的情况下用TEMS扫频测试，以了解建筑物当前覆盖状况。没有TEMS的情况下用测试手机扫频测试，记录好BCCH、TCH、 LAC、 CID和邻频。
室内覆盖分布系统分类
根据传输方式的不同，室内分布系统可以分为以下几种：无线射频型：选频、选带直放站（最常用）光纤型：光端机（光近端机、光远端机）移频型：移频直放站基站耦合型：干线放大器

浅析室内分布系统

浅析室内分布系统室内分布系统解决的问题近年来，随着移动通信的快速发展，移动电话已逐渐成为人民群众日常生活中广泛使用的一种现代化通信工具，同时广大移动用户对移动通信服务质量的要求也越来越高，他们已不再单单满足于良好的室外移动通信服务，而且也要求在室内（特别是星级酒店、大型商场、高级写字楼等）能享受优质的移动通信服务。

而现代建筑由于多以钢筋混凝土为骨架，再加上全封闭式的外装修，对无线电信号的屏蔽衰减特别厉害，使通话质量严重下降。

具体影响如下，在大型建筑的低层、地下商场、地下停车场等环境下，基站接收信号十分微弱，导致手机无法正常使用，形成了信号覆盖的盲区；在大型建筑的中间楼层，由于手机可以接收到周围多个不同基站的信号，使基站信号发生重叠，产生乒乓效应，严重影响了手机的正常使用；在大型建筑的高层部分，进入室内的无线信号非常杂乱，既有附近几个基站的信号，也有不远处基站的信号通过直射、折射、反射、绕射等方式进入室内，导致室内接收信号忽强忽弱极为不稳定，同频、邻频干扰十分严重。

手机在这种环境下使用，在空闲状态时小区重选频繁，在通话过程中频繁进行切换，话音质量受到极大影响，容易产生掉话现象。

另外，在有些建筑物内，虽然手机能够正常通话，但是用户密度太大，信道十分拥挤，手机上线困难。

因此，如何解决好室内信号的覆盖问题，满足广大用户的需求，提高网络质量，已变得越来越重要，也成为网络优化工作的一个重点。

为解决以上所说的室内信号覆盖不理想的问题，目前最有效的解决方法是在建筑物内安装室内覆盖分布系统。

就是将基站的信号通过有线方式直接引入到室内的每一个区域，再通过小型天线将基站信号发送出去，从而达到消除室内覆盖盲区、抑制干扰的目的，为楼内的移动通信用户提供稳定、可靠的室内信号，使用户在室内也能享受高质量的移动通信服务。

室内分布系统概述1、室内分布系统的组成室内分布系统主要由三部分组成：信号源设备（微蜂窝、宏峰窝基站或室内直放站）；室内布线及其相关设备（同轴电缆、光缆、泄漏电缆、电端机、光端机等)；干线放大器、功分器、耦合器、室内天线等设备。

室内分布与直放站建设与维护管理办法

室内分布、直放站建设与维护管理办法● 一、目的从2000年开始，在省公司的统一安排下，山东移动在各分公司所辖范围内的重要建筑物进行了室内分布系统的建设，同时在高速公路沿线、偏远村庄等处安装了部分室外直放站。

直放站由于具有开通快捷方便，成本低等优点，对于迅速实施乡镇、郊区覆盖，开拓农村市场能够发挥很大作用；室内分布系统对于屏蔽良好的高大建筑覆盖是最有效的解决手段。

这些优化工程对于扩大网络覆盖、改善信号质量，有效吸纳话务量，提高公司竞争力，解决用户投诉等方面效果明显。

室内分布系统和直放站具有投资少、见效快的特点，成为了网络优化工作的重要手段。

两种设备因其自身的特点在我省得到了广泛的应用。

室内分布、直放站系统作为解决GSM网络的辅助手段，其优势已为大家所认可，但其在一定程度上给网络造成负面影响，因此，室内分布、直放站系统的建设要本着避免对现网造成负面影响和节省投资的原则进行，为了加强室内分布、直放站系统建设和维护管理，特制定本办法。

本办法自下发之日起执行。

● 二、室内分布、直放站系统建设的选址流程和原则随着网络的不断完善和用户要求的提高，分公司建设室内分布、直放站系统的要求越来越高。

由于网络优化资金有限，室内分布、直放站系统的建设务必要考虑资金投入的效益问题，分公司要重视对安装地点的筛选，对安装地点预期的话务量和资金投入产出情况及其社会影响做出分析。

室内分布系统和直放站的立项、建设应符合以下的流程和原则：（一）、需求提出的主要依据：1、各市分公司网络优化中心日常网络测试收集的信息；2、由各种渠道得到的用户网络投诉信息；3、各区、县分公司的要求；4、其它。

（二）、建设室内分布、直放站系统的需求提出之后，分公司网络优化中心或网络部相关人员应对站址进行测试，以了解实地情况，使建设有所依据。

检测项目：● 当地信号强度，手机接入过程，通话质量等；● 勘测当地地形地势，估计直放站覆盖范围；● 当地用户情况评估，估计用户数量、话务量等；● 检查安装室内分布系统或直放站的必备条件是否具备，如电源、传输、机房、铁塔等。

室内分布系统介绍

2.6.3. 天线的场景适用及安装
室内分布系统天线因为近距离覆盖、发射功率限制、安装空间限制、视觉污染限制等因素，决定了室内天线有别于室外型天线。根据室内分布系统天线应用场景基本上可以分为几个应用场景，室内场景、地铁隧道场景、电梯超市场景等。 1．室内场景使用天线室内应用场景使用的天线，一般增益较小，对波束的半功率宽度也没有具体要求，这是由室内覆盖特点决定的。对于覆盖区域较小的场合，建议使用全向天线；覆盖比较空旷的狭长区域，建议采用定向天线；多系统共用天线时选用宽频天线。室内应用场景天线类型一般选择吸顶全向天线，尺寸比较小，增益也较小（5dBi 以下），造型比较美观。 2．电梯以及部分大型仓储超市场景电梯以及部分大型仓储超市，隧道等应用场景，有两种窄波束定向天线——八木（Yagi）天线和对数周期（Log-per）天线，国内也有厂家将八木天线音译为“雅奇天线” 。这两种天线一般建议在室内覆盖中，电梯和大型仓储超市等装修不太考究的地方使用。八木天线是窄带天线，价格便宜，天线增益相对较大（> 10 dBi）；对数周期天线是宽带天线，天线增益相对较小（< 10 dBi）。在此要特别说明的是，因为八木天线是窄带天线，所
尺寸 (mm)
2.3.4. 定向耦合器主要应用
1．信号注入； 2．信号发生器的调整； 3．功率流动的监视； 4．测量入射功率和反射功率，以测定驻波比； 5．信号取样；定向耦合器（从基站引出下行信号，并将上行信号送入基站） 6．基站直接耦合，从基站的收、发端口用耦合器分配一定比例的信号，送入室内分布系统进行信号分配。
图 2-15 抛物面天线
2.6.2. 各种天线的参数指标对比(典型值)
表 2-6 室内分布天线技术指标(典型值) 天线类型频率范围增益极化形式 VSWR 前后比最大输入功率阻抗水平 3dB 带宽垂直 3dB 带宽用途 360° 90° 重发天线 90° 60° 3dBi 垂直极化 ≤1.5 ≥23dB 50W 50Ω 35° 施主天线 10° ≥18dB 全向吸顶天线壁挂天线 7dBi 八木天线 14dBi 垂直或水平 ≤1.4 ≥30dB 200W 抛物面天线单频 25dBi 全频

直放站和室内分布系统

IXD-120/V06-NB参数
25
八木天线OYI-060/V10-NG
八木天线
26
阻抗频率增益前后比驻波比极化方向水平波瓣宽度垂直波瓣宽度功率接头类型尺寸重量
50Ω 880～960MHz 10dBi ＞12dB ≤1.4：1 垂直极化或水平极化 60° 55° 100W N型K头 700×100×180mm 1.5kg
-0.3dB
-0.7dB
-2.2dB
-3.5dB
BTS
15dB~20dB耦合器损耗 10 dB耦合器损耗 5 dB耦合器损耗 8D-SFAE软馈线4m损耗
<0.3dB <0.7dB <2.2dB ≈0.5dB（含接头损耗）
功率设计与传播模型分析示例
15
信号泄漏的分析
信号泄漏可能会引起越区覆盖,可能会引起同邻频干扰，需要适当调整安装位置，选择适当电路参数、辐射参数的天线。例如A与C小区没有相邻关系，当用户A到C小区时容易引起掉话。
17
泄漏的解决方法三：定向板状天线代替全向天线。具体措施：定向板状天线朝室内覆盖。造成的问题：工作困难；天线安装位置受限；定向天线代替全向天线增加了投资。泄漏的解决方法四：多天线低功率覆盖方式，保证覆盖的同时控制了信号的外漏。造成的问题：工程复杂，投资增加。
18
常用器件简介
●天线 ●无源器件
37
38
抗变换功分器主要技术指标：分配损耗、插入损耗、隔离度、输入/输出驻波比、功率容限、频率范围、带内平坦度。
29
耦合器
耦合器是将信号不均匀地分配到直通端和耦合端。耦合器从结构上分一般分为：微带和腔体两种腔体耦合器内部是两条金属杆,组成的一级耦合微带耦合器内部是两条微带线,组成的一个类似于多级耦合的网络

GSM A卷答案

一、单选题1、小区的话务量一般按忙时话务量来设计。

设一个小区有6个业务信道，平均每信道服务18个用户，一次呼叫的平均通话时间为2分钟，则该小区忙时话务量为：（1）、4Erlang；（2）、3.6 Erlang；（3）、6 Erlang；（4）、5.4 Erlang2、一般认为，设计蜂窝系统时，使用Erlang B呼损公式，为了便于工程计算，制成了Erlang B表。

Erlang B表直接给出了下列哪个选项的相互关系：（1）、载频数、话音信道数和可提供的话务量；（2）、人均话务量、话音信道数和可提供的话务量；（3）、呼损率、话音信道数和可提供的话务量；（4）、呼损率、载频数和可提供的话务量；3、以下哪些信道只有下行信道:（1）、PCH ;（2）、RACH; （3）、SACCH; （4）、SDCCH4、手机在通话状态下，BSS系统会在空中接口发送以下哪些系统消息：（1）、系统消息类型1、2（2）、系统消息类型3、4（3）、系统消息类型5、6（4）、系统消息类型7、85、移动台开户数据和当前数据分别存放于___（1）、HLR、VLR（2）、VLR、HLR（3）、VLR、MSC（4）、MSC、VLR6、为避免因过多跨越LAC的小区重选而造成的SDCCH阻塞，我们可以将与该小区有邻区关系且与之LAC不同的相邻小区的____参数提高。

（1）、T3212（2）、Cell_Reselect_hysteresis（3）、Cell_Reselect_Offset（4）、 Rexlev_Access_Min7.GSM手机最大发射功率一般是2W，如果算成dbm是多少:_ __dbm（1）、10; （2）、 20 ;（3）、30（4）、338 假设一部手机正在通话，此时有一个短消息发给它，那么短消息会占用哪个逻辑信道：（1）、BCH (广播控制信道)（2）、SDCCH（独立专用控制信道（3）、SACCH （慢伴随控制信道）（4）、FACCH (快伴随控制信道)9.下列那些功能不属于GSM基站控制器的功能( )（1）、功率控制（2）、资源分配（3）、切换控制（4）、管理用户10.GSM语音编码方式采用的是（）（1）、E V R C（2）、R P E-L T P（3）、A D P C M（4）、M P E G411．B S I C是移动网络中的一个重要参数，它是由___________组成。

室内分布及直放站系统培训

型号技术指标
ATT-XX-XX-N
工作频率（MHz）
0-3000MHz
输入驻波比
≤1.2
功率容量（W）
2, 5, 10, 25, 50, 100
特性阻抗(Ω )
50
衰减度（dB） 2
3
5
6
7 10
15
20 25 30 35
带内波动（dB） ≤0.3 ≤0.3 ≤0.5 ≤0.5 ≤0.5 ≤0.7 ≤0.75 ≤0.8 ≤1 ≤1 ≤1
4.8
9.05
环形轧纹铜管
13.8
24.90
聚乙烯（低烟无卤阻燃聚乙烯）
15.8
27.50
70
120
125
250
350
500
50
50
75.8
75
88 ＞5×103
89 ＞5×103
≥120
≥120
6.8
3.88
9.9
5.75
10.5
5.9
目录
常用射频无源器件直放站系统直放站统一监控系统室内信号分布系统概述
室内吸顶天线具有结构轻巧、外型美观、安装方便等优点。
型号工作频段(MHz)
增益（dBi）驻波比
水平面波瓣宽度（°）
垂直面波瓣宽度（°）垂直面下倾角（°）
前后比（dB）极化方式
额定功率（W）输入阻抗（Ω ）三阶互调（dBm）
RM321-ANT142-4-115（2.5）
800～960 1710～2500
常用天线
室内天线类：
室内全向天线、室内定向吸顶天线、室内壁挂天线
（八木天线、对数周期天线）其中八木天线和对数周期天线在室内分布中常用于电梯内覆盖

5级无线维护岗位模拟试题

A-信号发生器,,B-信号接收器,,C-手持频谱仪,,D-基站综合测试仪 A-白天,,B-傍晚,,C-话务负荷最低,,D-忙时 A-24,,B-12,,C-3,,D-1 A-GPS天线下面的GPS馈线上,,B-馈线窗室外1米处的 GPS馈线上,,C-馈线窗室内1米处的GPS馈线上,,D-机顶 GPS射频接口上 A-1.0,,B-1.5,,C-2.0,,D-2.5 A-季度,,B-月,,C-周,,D-日
A-正确,,B-错误 A-正确,,B-错误
A-正确,,B-错误
A-正确,,B-错误 A-正确,,B-错误 A-正确,,B-错误
A-正确,,B-错误
A-正确,,B-错误
A-正确,,B-错误
A-正确,,B-错误
A-正确,,B-错误 A-正确,,B-错误 A-正确,,B-错误
A-正确,,B-错误
A-正确,,B-错误
产生基带和RF测试信号，可用于定位天线的安装位置等的仪表为（单项选择题割接工作应安排在（）时执行。重大通信事故和重大故障的业务恢复单项选择题时限规定为应不超过（）小时。单项选择题 BTS的GPS避雷器安装位置在（）单项选择题。有源设备下行端口馈线驻波比测试，单项选择题要求所有驻波比小于（）。在无线网设备维护作业计划中，检查单项选择题 BSC各功能模块运行状态是否正常属于（）作业计划。多项选择题 UM接口是（）网元之前的接口。天线的下倾角与以下的（）因素多项选择题相关。多项选择题
简答题判断题判断题
判断题
简述中国电信对对故障的定义、等级及各级故障的处理时限的要求。 RAKE接收机是利用空间分集的方式 A-正确,,B-错误来提高接收效果。基站信号发往终端是上行，反之是下 A-正确,,B-错误行。一旦移动用户离开该VLR的控制区域，则重新在另一个VLR登记，原 VLR将取消该移动用户的数据记录。 A-正确,,B-错误同事对HLR中的数据进行更新。

室内分布系统介绍总结

一、为什么要建设室内覆盖系统？随着城市里移动用户的飞速增加以及高层建筑越来越多，话务密度和覆盖要求也不断上升。

这些建筑物规模大、质量好，对移动电话信号有很强的屏蔽作用。

在大型建筑物的低层、地下商场、地下停车场等环境下，移动通信信号弱，手机无法正常使用，形成了移动通信的盲区和阴影区；在中间楼层，由于来自周围不同基站信号的重叠，产生乒乓效应，手机频繁切换，甚至掉话，严重影响了手机的正常使用；在建筑物的高层，由于受基站天线的高度限制，无法正常覆盖，也是移动通信的盲区。

另外，在有些建筑物内，虽然手机能够正常通话，但是用户密度大，基站信道拥挤，手机上线困难。

特别是移动通信的网络覆盖、容量、质量是运营商获取竞争优势的关键因素。

网络覆盖、网络容量、网络质量从根本上体现了移动网络的服务水平，是所有移动网络优化工作的主题。

室内覆盖系统正是在这种背景之下产生的。

总之，进行室内覆盖系统建设的直接理由是：◆覆盖方面：由于建筑物自身的屏蔽和吸收作用，造成了无线电波较大的传输衰耗，形成了移动信号的弱场强区甚至盲区；◆容量方面：建筑物诸如大型购物商场、会议中心，由于移动电话使用密度过大，局部网络容量不能满足用户需求，无线信道发生拥塞现象；◆质量方面：建筑物高层空间极易存在无线频率干扰，服务小区信号不稳定，出现乒乓切换效应，话音质量难以保证，并出现掉话现象。

二、什么地区需要室内覆盖？室内盲区新建大型建筑、停车场、办公楼、宾馆和公寓等。

话务量高的大型室内场所车站、机场、商场、体育馆、购物中心等，增加微蜂窝建立分层结构。

发生频繁切换的室内场所高层建筑的顶部，收到多个基站的功率近似的信号。

三、什么是室内覆盖？室内覆盖是针对室内用户群、用于改善建筑物内移动通信环境的一种成功的方案，近几年在全国各地的移动通信运营商中得到了广泛应用。

室内覆盖系统为上述问题提供了较佳的解决方案。

其原理是利用室内天线分布系统将移动基站的信号均匀分布在室内每个角落，从而保证室内区域拥有理想的信号覆盖。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

直放站
常见直放站应用场合及优缺点 • 移频直放站：移频直放站：
主要运用在用于无线环境复杂区域使用，具体如下：（1）适用于偏远山区和农村等；（2）适用于无线环境复杂区域使用，如覆盖市区中心：火车站、繁华街道等；（3）覆盖铁路、公路、地铁、隧道等。优点：安装开通迅速，价格便宜。缺点：对施主信源要求高。
直放站及室内分布系统
直放站室内分布系统塔放及功率放大器
室内分布系统
室内分布系统工作原理
室内覆盖系统为城市覆盖建筑物内部信号质量差的问题提供了较佳的解决方案。其原理是利用室内天线分布系统将移动基站的信号均匀分布在室内每个角落，从而保证室内区域拥有理想的信号覆盖。）；室内有源放大设备（干线放大器）及其相关器件（同轴电缆、泄漏电缆、功分器、耦合器、合路单元、室内重发天线）等组成。
直放站
常见直放站应用场合及优缺点
•
光纤直放站：光纤直放站：
是现在网络中用的较多的一种类型；适用于大型高型楼层或大型建筑群；离宏蜂窝基站、微蜂窝基站较近区域，用光端机；该方式性价比高，具体如下：（1）用于基站与将要覆盖区域之间存在高山、建筑物等障碍物或周围无线环境较差区域，通过光缆传输可避免和其它设备互相干扰，有助于改善网络指标一举多得；（2）用于光缆资源丰富的铁路、公路、地铁、隧道等可明显增强覆盖效果，减少基站建设，降低企业运营成本；（3）用于医院、超级商场、大型居民区等；光缆有线传输网络运行更稳定。优点：价格便宜、对施主信源有选择权。缺点：开通慢，增加大网优化的难度。
•
•
直放站
（三）直放站原理图
•如下图所示CDMA移动通信直放站原理图。
直放站
（四）常见直放站分类
根据使用场合及功能上的差异，通信系统常见的直放站类型主要有：无线同频直放站、光纤直放站和移频直放站（1）无线同频直放站下行从基站接收信号，经放大后向用户方向覆盖；上行从用户接收信号，经放大后发送给基站。在上、下行回路中，各使用了多级滤波器，滤除带外噪声和杂散信号，提高上、下行信道之间的隔离度。 (2) 光纤直放站将收到的信号，变换成光信号，传输后又恢复成电信号再发出。 (3) 移频直放站移频直放站由近端机和远端机组成,近端机通过无线耦合或者直接耦合方式获取信源信号F1，并将F1信号转换为链接信号F2，将F2通过近端发射天线发送给远端机接收天线。远端机通过无线耦合方式接收近端机的发射信号F2，将信号F2转换为信源信号F1，通过远端覆盖天线实现对目标区域的信号覆盖。
直放站及室内分布系统
直放站室内分布系统塔放及功率放大器
塔放及功率放大器
塔放是通信网络中基站天馈系统最为常用的用于改善天馈信号覆盖质量的硬件设备。一般加装于室外天线附近，为有源器件。塔放工作原理：塔放工作原理：塔放就是塔顶放大器的简称，英语简称为TTA（Tower Top Amplifier）。塔顶放大器紧靠着接收天线安装，由双工器、低噪声放大器和馈电、告警三部分组成。从天线来的信号首先经双工器滤除带外干扰，然后由低噪声放大器将接收到的微弱信号放大，再用低损耗电缆将放大后的信号送到室内收信单元。塔顶低噪声放大器的作用在于，在不影响载波/干扰比的前提下，大大降低热噪声，从而改善了上行信号的传输质量。由于放大器在塔顶，所放大的信号未经馈线损耗，同时噪声系数低，又具有足够增益，所以相当于提高了基站接收的信号输入电平，又降低了其噪声系数的影响，有利于高质量地解调信号。外置功率放大器功率放大器：功率放大器置于发射机的末级，作用是将已调信号进行功率放大，以满足发送功率的要求，然后经过天线将其辐射到空间，保证在覆盖区域内的接收机可以接收到满意的信号电平，并且不干扰相邻信道的通信。主要适用场景：改善弱覆盖广覆盖场景室内分布系统的干线信号放大等。
直放站及室内分布系统
直放站及室内分布系统
直放站室内分布系统塔放及功率放大器
直放站
（一）目的
• 现代都市中建筑物越来越高、越来越多、越来越密集，移动通信的无线电信号在其间受到阻挡而衰减，再加上全封闭式的外装修，对无线电信号的屏蔽和衰减特别厉害，很难进行正常的通信。怎样改善该类型覆盖区域的无线信号覆盖质量无疑成为城市网络覆盖中一个很重要的研究课题。在现今的CDMA网络中，用于改善如上问题的技术方法主要有：引入直放站和采用室内分布系统。
•
直放站
（二）直放站工作原理
• 直放站，是指在无线通信传输过程中起到信号增强的一种无线电发射中转设备，属于中继放大设备。直放站的基本功能就是将入射信号放大后再转发出去，是一个射频信号功率增强器。直放站在下行链路中，由施主天线在现有的覆盖区域中拾取信号，通过滤波器对所拾取的信号进行处理，将滤波后的信号经功放放大后再次发射到待覆盖区域。在上行链接路径中，覆盖区域内的移动台手机的信号以同样的工作方式由上行放大链路处理后发射到相应基站，从而达到基站与手机的信号传递。 CDMA直放站应用于CDMA移动通信网络中，双向中继无线信号延伸无线覆盖区，实现对特殊地形的覆盖，消除覆盖盲区，调配小区业务，平衡各小区的话务量，在“导频污染”地区强化主导频等等，以达到低成本扩大无线网络覆盖范围、优化网络的目的。 CDMA移动通信中无线直放站主要由施主天线、重发天线、馈缆系统、直放主机、电源及保护系统以及防雷、避雷系统等部分组成。
直放站
（五）无线直放站的信源选择
无线直放站的信源选择十分关键，需要遵循以下几点： (1)施主基站天线和施主天线尽量视通。 (2)施主天线接收场强要求不低于－80dBm，并且上下波动小于 5dB (3)施主基站信号的 Ec/Io 要大于-7dB (4)主服务扇区导频Ec/Io应高于其他导频Ec/Io 3dB以上； (5)软切换分支小于等于2路
室内分布系统
室内分布系统工作原理图
室内分布系统
室内分布系统组网分类
室内分布系统的组网按照信号源有以下几种接入方式：（1）宏蜂窝作信源接入信号分布系统是以宏蜂窝基站作为信号分布系统的信号源。宏蜂窝作信号源容量大、覆盖范围广、信号质量好、容易实现无源分布、网络优化简单，是室内分布系统最好的接入方式。但宏蜂窝成本较为昂贵，且需有传输通路，建设周期长。 (2) 微蜂窝作信源接入信号分布系统是以微蜂窝基站作为信号分布系统的信号源。由于微蜂窝本身功率较小，只适用于较小面积的室内覆盖，若要实现较大区域的覆盖，就必须增加微蜂窝功放。与宏蜂窝相比微蜂窝成本较低、对环境要求不高、施工方便等，所以微蜂窝作信号源使用也较为广泛。 (3) 直放站作信源接入信号分布系统是利用施主天线空间耦合(无线直放站)或利用耦合器件直接耦合存在富余容量的基站信号(光纤、移频)，再利用直放站设备对接收到的信号进行放大为信号分布系统提供信号源。直放站以其灵活简易的特点成为解决小容量室内分布系统的重要方式。安装简便灵活，设备型号也丰富多样，在移动通信直放站中也扮演着重要的角色。
直放站
常见直放站应用场合及优缺点
•
直放站为各种信号盲区可以提供不同的解决方案，其适应范围及优缺点如下：无线同频直放站：无线同频直放站：适用于室内话务量不高、室外宏蜂窝站较空闲的区域；覆盖区域面积应较小，具体如下：（1）高速公路、铁路沿线、风景区，居住小区的覆盖；（2）用于机场、地铁、大型建筑物、地下停车场等，用较少的投资为网络补盲，提高用户满意度；（3）做室内分布系统的信号源；（4）用于偏远山区等无信号区的覆盖，增加基站覆盖范围，使网络资源得于充分利用。优点：安装开通迅速，价格便宜。缺点：对施主信源要求高，干扰邻近基站、自干扰。
