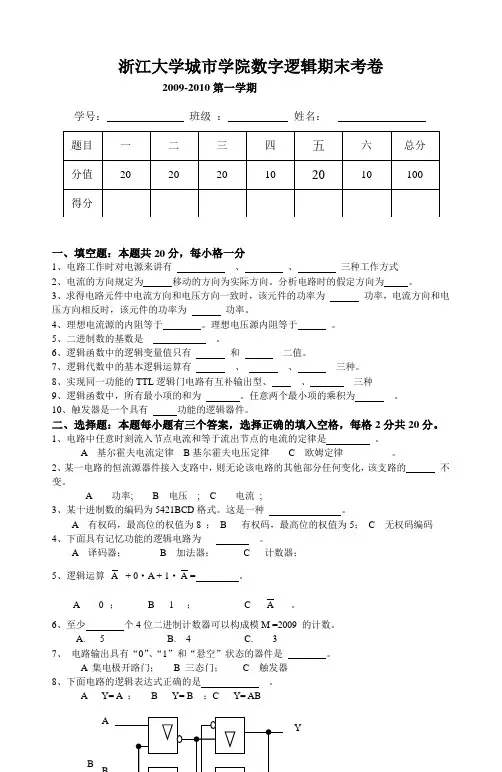

浙江大学城市学院数字逻辑期末考卷
2009-2010第一学期
学号:班级:姓名:
一、填空题:本题共20分,每小格一分
1、电路工作时对电源来讲有、、三种工作方式
2、电流的方向规定为移动的方向为实际方向。分析电路时的假定方向为。
3、求得电路元件中电流方向和电压方向一致时,该元件的功率为功率,电流方向和电压方向相反时,该元件的功率为功率。
4、理想电流源的内阻等于。理想电压源内阻等于。
5、二进制数的基数是。
6、逻辑函数中的逻辑变量值只有和二值。
7、逻辑代数中的基本逻辑运算有、、三种。
8、实现同一功能的TTL逻辑门电路有互补输出型、、三种
9、逻辑函数中,所有最小项的和为。任意两个最小项的乘积为。
10、触发器是一个具有功能的逻辑器件。
二、选择题:本题每小题有三个答案,选择正确的填入空格,每格2分共20分。
1、电路中任意时刻流入节点电流和等于流出节点的电流的定律是。
A 基尔霍夫电流定律B基尔霍夫电压定律 C 欧姆定律。
2、某一电路的恒流源器件接入支路中,则无论该电路的其他部分任何变化,该支路的不变。
A 功率;
B 电压;
C 电流;
3、某十进制数的编码为5421BCD格式。这是一种。
A 有权码,最高位的权值为8 ;
B 有权码,最高位的权值为5;
C 无权码编码
4、下面具有记忆功能的逻辑电路为。
A 译码器;
B 加法器;
C 计数器;
5、逻辑运算A+ 0·A + 1·A= 。
A 0 ;
B 1 ;
C A。
6、至少个4位二进制计数器可以构成模M =2009 的计数。
A. 5
B. 4
C. 3
7、电路输出具有“0”、“1”和“悬空”状态的器件是。
A 集电极开路门;
B 三态门;
C 触发器
8、下面电路的逻辑表达式正确的是。
A Y= A ;
B Y= B ;
C Y= AB
9、根据下列输入A 、B 、输出F 的波形,则可以判断该逻辑器件是 门 A 与非; B 或非;C 异或
10、下面卡诺图所表示的最简函数是
A. B A B A F +=
B. D
A A F +=
C. AD B F
+=
三、计算题(20分)
1、下图所示电路中,求出各支路电流,和R L 功率。(10分)
2、请按位权把下列数展开并求出其十进制数的值(6分)
1)、(1001.101)2 = 2)、(9B.E)16 = 3)、(76.4)8 =
3、将下面的8421BCD 码转换成十进制数和八进制数(2分)
1) 10010011.0101 =
4、将下面的二进制数转换成八进制数和十六进制数。(2分) 11111011001.101=
四、逻辑化简和证明题:(10分)
1、化简逻辑函数:
1) ED E B ACEP BD C A D A AD AB F +++++++=(3分)
2) C AB C B BC A AC F +++=(3分)
2、用卡诺图证明下列函数相等(分别画出卡诺图)(4分):
C AB C B C A AB +=++
五、逻辑分析题:(20分)
1、根据下图的3—8译码器和与非门所示电路,请写出F 1、F 2的输出“与或”逻辑表达式(6分)
2、分析下图所示的同步时序电路,列出输出方程、驱动方程、状态方程,列状态表和画出状态图,说明当X输入不同信号时,时序电路的逻辑功能有什么不同。(14分)
六、逻辑设计题:(10分)
1、根据集成计数器74161的功能表,设计一个十字路口交通灯控制电路,输出为Y,Y值0、
1交替,循环反复,要求:
当Y=1:表示主路口绿灯,支路口红灯,持续8个时钟周期;
当Y=0:表示支路口绿灯,主路口红灯,持续4个时钟周期;
请用74161及适当门电路实现输出Y,列出计数状态转移表,画出逻辑接线图,判断自启动
情况。(74161状态表附下)(10分)
