数字逻辑期末试题及答案

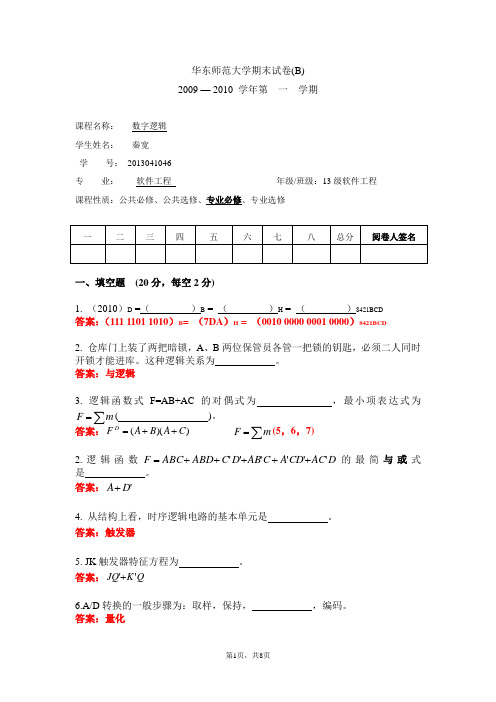

华东师范大学期末试卷(B) 2009 — 2010 学年第 一 学期课程名称：___数字逻辑________学生姓名：___秦宽________________ 学 号：_2013041046__________________专 业：____软件工程_______ 年级/班级：13级软件工程 课程性质：公共必修、公共选修、专业必修、专业选修一、填空题 (20分，每空2分)1. （2010）D =（ ）B = （ ）H = （ ）8421BCD 答案：（111 1101 1010）B = （7DA ）H = （0010 0000 0001 0000）8421BCD2. 仓库门上装了两把暗锁，A 、B 两位保管员各管一把锁的钥匙，必须二人同时开锁才能进库。

这种逻辑关系为 。

答案：与逻辑3. 逻辑函数式F=AB+AC 的对偶式为 ，最小项表达式为∑=m F ( )。

答案：))((C A B A F D ++= ∑=m F (5，6，7)2.逻辑函数D AC CD A C AB D C ABD ABC F ''''''+++++=的最简与或式是 。

答案：'D A +4. 从结构上看，时序逻辑电路的基本单元是 。

答案：触发器5. JK 触发器特征方程为 。

答案：Q K JQ ''+6.A/D 转换的一般步骤为：取样，保持， ，编码。

答案：量化二、选择题 (20分，每题2分)1. 计算机键盘上有101个键，若用二进制代码进行编码，至少应为（ ）位。

A) 6 B) 7 C) 8 D) 51 答案：B2. 在函数F=AB+CD 的真值表中，F=1的状态有（ ）个。

A) 2 B) 4 C) 6 D) 7 答案：D3. 为实现“线与”逻辑功能，应选用（ ）。

A) 与非门 B) 与门 C) 集电极开路（OC ）门 D) 三态门 答案：C4. 图1所示逻辑电路为( )。

《数字逻辑》期末考试 A 卷参考答案、判断题：下面描述正确的打’/，错误的打‘X’（每小题1分，共10 分）1、为了表示104个信息，需7位二进制编码[V ]2、BCD码能表示0至15之间的任意整数[X ]3、余3码是有权码[X ]4、2421码是无权码[X ]5、二值数字逻辑中变量只能取值6、计算机主机与鼠标是并行通信7、计算机主机与键盘是串行通信8、占空比等于脉冲宽度除于周期0和1,且表示数的大小[X ][X ][V ][V ]9、上升时间和下降时间越长，器件速度越慢[V ]10、卡诺图可用来化简任意个变量的逻辑表达式[X ]、写出图中电路的逻辑函数表达式。

（每小题5分，共10分）1、F=A B2、F= AB CD2分，共20分）1、在图示电路中.能实现逻辑功能F = ATH 的电路是 A °TTL 电路(A) F = ABCD(B) F = AH ・ CD -(C) F= A + B + C + D(D) F = A + B • C + D (E) F= A BCD4 . 己知F 二ABC + CD ■可以肯定使F = 0的情况是 _°(A) A=0, BC= 1； (B) B= 1 , C= 1 } (C) AB= 1, CD=Q.(D) BC= 1 , D= 15、逻辑函数A B+BCD+A C+ B C 可化简为A,B,C,D 。

(A) AB + AC + BC (B) AB + C (A4-B)(C) AB + CABA — O ?=11 QA |— I1 F •-&1 Q AB L Il —(B)悬0----空。

—A — &Bo —Co- &BA3 •满足如图所示电路的输岀函数F 的表达式为丄3B 1 o — VOF(D) AB +C (E) 19.图示电路中，当各触发器的状态为C 时.再输入一个CP 脉冲，融发器的 状态为QiQ 严0 0。

请浏览后下载，资料供参考，期待您的好评与关注！期末考试试题（答案）考试科目：数字逻辑电路 试卷类别：3卷 考试时间：110 分钟 XXXX 学院 ______________系 级 班姓名 学号题号 一 二 三 四 总分 得分一、选择题（每小题2分，共20分）1． 八进制（273）8中，它的第三位数2 的位权为___B___。

A ．(128)10B ．(64)10C ．(256)10D ．(8)102. 已知逻辑表达式C B C A AB F ++=，与它功能相等的函数表达式_____B____。

A ．AB F = B ．C AB F += C ．C A AB F +=D ． C B AB F +=3. 数字系统中，采用____C____可以将减法运算转化为加法运算。

A ． 原码B ．ASCII 码C ． 补码D ． BCD 码4．对于如图所示波形,其反映的逻辑关系是___B_____。

A ．与关系B ． 异或关系C ．同或关系D ．无法判断 5． 连续异或1985个1的结果是____B_____。

A ．0B ．1C ．不确定D ．逻辑概念错误得分 评卷人装订线内请勿答题6. 与逻辑函数DCBAF+++=功能相等的表达式为___C_____。

DCBAF+++=B．DCBAF+++=D．DCBAF++=7．下列所给三态门中，能实现C=0时，F=AB；C=1时，F为高阻态的逻辑功能的是____A______。

8. 如图所示电路，若输入CP脉冲的频率为100KHZ，则输出Q的频率为_____D_____。

A． 500KHz B．200KHzC． 100KHz D．50KHz9．下列器件中，属于时序部件的是_____A_____。

A．计数器B．译码器C．加法器D．多路选择器装请浏览后下载，资料供参考，期待您的好评与关注！请浏览后下载，资料供参考，期待您的好评与关注！10．下图是共阴极七段LED 数码管显示译码器框图，若要显示字符“5”，则译码器输出a ～g 应为____C______。

数字逻辑期末考试题及答案一、选择题（每题2分，共20分）1. 以下哪个是数字逻辑中的基本逻辑门？A. 与门B. 或门C. 非门D. 所有选项都是答案：D2. 一个三输入的与门，当输入全为1时，输出为：A. 0B. 1C. 随机D. 无法确定答案：B3. 一个异或门的真值表中，当输入相同时，输出为：A. 1B. 0C. 随机D. 无法确定答案：B4. 下列哪个不是触发器的类型？A. SR触发器B. JK触发器C. D触发器D. AND触发器答案：D5. 在数字电路中，同步计数器和异步计数器的主要区别在于：A. 计数范围B. 计数速度C. 计数精度D. 计数方式答案：B6. 一个4位二进制计数器，其最大计数值为：A. 15B. 16C. 32D. 64答案：A7. 以下哪个不是数字逻辑设计中常用的简化方法？A. 布尔代数简化B. 卡诺图简化C. 逻辑门替换D. 逻辑表简化答案：C8. 在数字电路中，一个信号的上升沿指的是：A. 信号从0变为1的瞬间B. 信号从1变为0的瞬间C. 信号保持不变D. 信号在变化答案：A9. 一个D触发器的Q输出端在时钟信号上升沿时：A. 保持不变B. 翻转状态C. 跟随D输入端D. 随机变化答案：C10. 以下哪个不是数字逻辑中的状态机？A. Moore机B. Mealy机C. 有限状态机D. 无限状态机答案：D二、填空题（每空2分，共20分）11. 在布尔代数中，逻辑与操作用符号______表示。

答案：∧12. 一个布尔函数F(A,B,C)=A∨B∧C的最小项为______。

答案：(1,1,1)13. 在数字电路设计中，卡诺图是一种用于______的工具。

答案：布尔函数简化14. 一个4位二进制加法器的输出端最多有______位。

答案：515. 一个同步计数器在计数时，所有的触发器都______时钟信号。

答案：接收16. 一个JK触发器在J=K=1时，其状态会发生______。

第一部分：1.在二进制系统中，下列哪种运算符表示逻辑与操作？A) amp;B) |C) ^D) ~解析：正确答案是 A。

在二进制系统中，amp; 表示逻辑与操作，它仅在两个位都为1时返回1。

2.在数字逻辑中，Karnaugh 地图通常用于简化哪种类型的逻辑表达式？A) 与门B) 或门C) 异或门D) 与非门解析：正确答案是B。

Karnaugh 地图通常用于简化或门的逻辑表达式，以减少门电路的复杂性。

3.一个全加器有多少个输入？A) 1B) 2C) 3D) 4解析：正确答案是 C。

一个全加器有三个输入：两个加数位和一个进位位。

4.下列哪种逻辑门可以实现 NOT 操作？A) 与门B) 或门C) 异或门D) 与非门解析：正确答案是 D。

与非门可以实现 NOT 操作，当且仅当输入为0时输出为1，输入为1时输出为0。

5.在数字逻辑中，Mux 是指什么？A) 多路复用器B) 解码器C) 编码器D) 多路分配器解析：正确答案是 A。

Mux 是指多路复用器，它可以选择输入中的一个，并将其发送到输出。

6.在二进制加法中，下列哪个条件表示进位？A) 0 + 0B) 0 + 1C) 1 + 0D) 1 + 1解析：正确答案是 D。

在二进制加法中，当两个位都为1时，会产生进位。

7.在数字逻辑中，一个 JK 触发器有多少个输入？A) 1B) 2C) 3D) 4解析：正确答案是 B。

一个 JK 触发器有两个输入：J 和 K。

8.下列哪种逻辑门具有两个输入，且输出为两个输入的逻辑与？A) 与门B) 或门C) 异或门D) 与非门解析：正确答案是 A。

与门具有两个输入，只有当两个输入都为1时，输出才为1。

9.在数字逻辑中，下列哪种元件可用于存储单个位？A) 寄存器B) 计数器C) 锁存器D) 可编程逻辑门阵列解析：正确答案是 C。

锁存器可用于存储单个位，它可以保持输入信号的状态。

10.一个带有三个输入的逻辑门，每个输入可以是0或1，一共有多少种可能的输入组合？A) 3B) 6C) 8D) 12解析：正确答案是 C。

数字逻辑试题及答案一、单项选择题（每题2分，共10分）1. 以下哪个是数字逻辑中的逻辑运算？A. 加法B. 减法C. 与运算D. 乘法答案：C2. 在数字逻辑中，一个逻辑门的输出是：A. 0B. 1C. 0或1D. 任意数字答案：C3. 以下哪个是组合逻辑电路的特点？A. 有记忆功能B. 无记忆功能C. 可以进行算术运算D. 可以进行逻辑运算答案：B4. 触发器的主要用途是：A. 逻辑运算B. 存储信息C. 放大信号D. 转换信号答案：B5. 一个4位二进制计数器可以计数到：A. 8B. 16C. 32D. 64答案：B二、多项选择题（每题3分，共15分）1. 下列哪些是数字逻辑中常用的逻辑门？A. 与门B. 或门C. 非门D. 异或门E. 与非门答案：ABCDE2. 在数字逻辑中，以下哪些可以作为信号的表示？A. 电压B. 电流C. 电阻D. 电容E. 电感答案：AB3. 以下哪些是数字电路的基本组成元素？A. 逻辑门B. 电阻C. 电容D. 触发器E. 运算放大器答案：ABD4. 在数字逻辑中，以下哪些是常见的电路类型？A. 组合逻辑电路B. 时序逻辑电路C. 模拟电路D. 混合信号电路E. 微处理器答案：ABD5. 以下哪些是数字电路设计时需要考虑的因素？A. 电路的复杂性B. 电路的功耗C. 电路的可靠性D. 电路的成本E. 电路的尺寸答案：ABCDE三、填空题（每题2分，共10分）1. 在数字逻辑中，一个逻辑门的输出状态取决于其_________。

答案：输入状态2. 一个D触发器的输出在时钟信号的_________沿触发。

答案：上升沿3. 一个4位二进制计数器的计数范围是从_________到_________。

答案：0000到11114. 一个逻辑电路的输出是其输入的_________。

答案：逻辑函数5. 在数字逻辑中，使用_________可以表示一个逻辑函数的真值表。

答案：卡诺图四、简答题（每题5分，共15分）1. 描述一个典型的组合逻辑电路的工作原理。

《数字逻辑》期末复习题一、单项选择题1．以下不是逻辑代数重要规则的是( D ) 。

A. 代入规则 B. 反演规则 C. 对偶规则 D. 加法规则2．已知函数E)D (C B A F +⋅+=的反函数应该是( A ) 。

A.[])E (D C B A F +⋅+⋅= B. [])E D (C B A F +⋅+⋅= C. [])E (D C B A F +⋅+⋅= D. [])E D (C B A F +⋅+⋅=3．组合逻辑电路一般由（ A ）组合而成。

A 、门电路 B 、触发器 C 、计数器 D 、寄存器4．求一个逻辑函数F 的对偶式，可将F 中的（ A ）。

A 、“·”换成“+”，“+”换成“·”,常数中的“0”“1”互换B 、原变量换成反变量，反变量换成原变量C 、变量不变D 、常数中的“0”换成“1”，“1”换成“0”5．逻辑函数()()()()=++++=E A D A C A B A F ( A ) 。

A. AB+AC+AD+AEB. A+BCEDC. (A+BC)(A+DE)D. A+B+C+D+E6．下列逻辑电路中，不是组合逻辑电路的有（ D ） A 、译码器 B 、编码器 C 、全加器 D 、寄存器7．逻辑表达式A+BC=（ C ） A 、AB B 、A+C C 、(A+B)(A+C) D 、B+C8．在（ A ）输入情况下，“或非”运算的结果是逻辑“1”。

A.全部输入为“0”B.全部输入为“1”C.任一输入为“0”，其他输入为“1”D.任一输入为“1”9．逻辑函数()6,5,4,2m F 1∑=同 C B B A F 2+=之间关系为( A ) A.21F F = B. 21F F = C. 21F F = D.无关10．时序逻辑电路一定包含（ A ）A 、触发器B 、组合逻辑电路C 、移位寄存器D 、译码器11．时序逻辑电路中必须有（ A ）A 、输入逻辑变量B 、时钟信号C 、计数器D 、编码器12．逻辑函数()()=++++++++=C B A C B A C )B C )(A B (A F ( A ) 。

数字逻辑期末考试试卷含答案一、选择题（共10题，每题2分，共20分）在下列选项中选择正确答案，并在答题卡上填写对应答案的字母。

1. 逻辑门是数字电路中最基本的组成单元，它由多个电子器件组合而成，能够实现逻辑运算。

下列不属于逻辑门的是：A. 与门B. 或门C. 非门D. 电容门2. 在数字电路中，最简单的存储单元是：A. 寄存器B. 计数器C. 缓存器D. 锁存器3. 二进制数是由二个字符0和1组成的数，它在计算机中占有重要地位。

下面哪个是5的十进制表示？A. 101B. 0101C. 110D. 00001014. 半加器是指具有两个输入端和两个输出端的二进制加法器。

下列选项中，不属于半加器的是：A. 异或门B. 与门C. 或门D. 非门5. 在数字电路中，集成电路是指将多个电子器件集成到一个芯片上，以实现特定功能。

下列选项中不属于集成电路的是：A. 与门B. 或门C. 霍尔开关D. 计数器6. 在计算机中，ALU指的是运算器，负责进行各种算术和逻辑运算。

下面哪个选项不属于ALU的功能？A. 加法运算B. 乘法运算C. 与门逻辑运算D. 异或门逻辑运算7. 时钟信号是数字电路中常见的同步信号，用于控制电路的工作时间。

下列选项中，不属于时钟信号的是：A. 脉冲信号B. 方波信号C. 高电平信号D. 低电平信号8. 译码器是指将输入的数字代码转换为特定信号输出，用于对输入数字进行解码。

下面哪个选项不属于译码器？A. 74LS138B. 74LS74C. 74LS47D. 74LS869. 在数字电路中，多路选择器是一种常用的逻辑电路，具有多个输入和一个输出。

下列选项中不属于多路选择器的是：A. 2:1选择器B. 4:1选择器C. 8:1选择器D. 16:1选择器10. D触发器是一种常用的时序元件，能够存储一个比特的数据。

下列选项中，不属于D触发器的是：A. RS触发器B. JK触发器C. T触发器D. D触发器与门二、填空题（共5题，每题4分，共20分）根据题目所给条件，在答题卡上填写正确的答案。

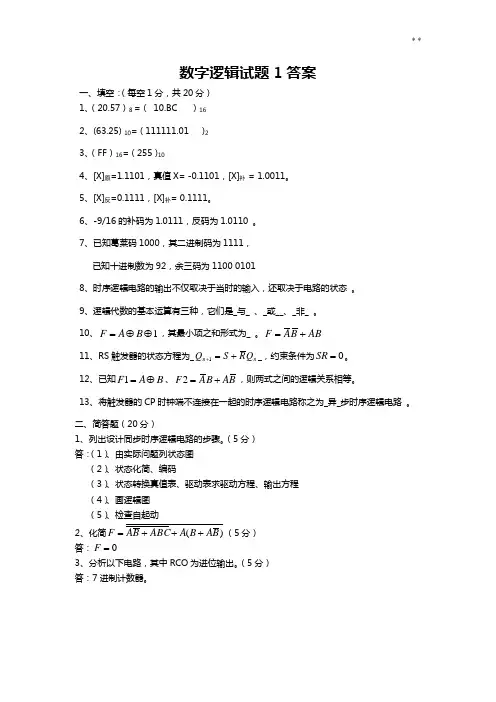

数字逻辑试题1答案一、填空：（每空1分，共20分） 1、（20.57）8 =（ 10.BC ）16 2、(63.25) 10= ( 111111.01 )2 3、（FF ）16= ( 255 )104、[X]原=1.1101，真值X= -0.1101，[X]补 = 1.0011。

5、[X]反=0.1111，[X]补= 0.1111。

6、-9/16的补码为1.0111，反码为1.0110 。

7、已知葛莱码1000，其二进制码为1111， 已知十进制数为92，余三码为1100 01018、时序逻辑电路的输出不仅取决于当时的输入，还取决于电路的状态 。

9、逻辑代数的基本运算有三种，它们是_与_ 、_或__、_非_ 。

10、1⊕⊕=B A F ，其最小项之和形式为_ 。

AB B A F += 11、RS 触发器的状态方程为_n n Q R S Q +=+1_，约束条件为0=SR 。

12、已知B A F ⊕=1、B A B A F +=2，则两式之间的逻辑关系相等。

13、将触发器的CP 时钟端不连接在一起的时序逻辑电路称之为_异_步时序逻辑电路 。

二、简答题（20分）1、列出设计同步时序逻辑电路的步骤。

（5分） 答：（1）、由实际问题列状态图 （2）、状态化简、编码（3）、状态转换真值表、驱动表求驱动方程、输出方程 （4）、画逻辑图 （5）、检查自起动2、化简)(B A B A ABC B A F +++=（5分） 答：0=F3、分析以下电路，其中RCO 为进位输出。

（5分） 答：7进制计数器。

4、下图为PLD 电路，在正确的位置添 * ， 设计出B A F ⊕=函数。

（5分）5分 注：答案之一。

三、分析题（30分）1、分析以下电路，说明电路功能。

（10分）解： ∑∑==)7,4,2,1()7,6,5,3(m Y m X 2分A B Ci X Y 0 0 0 0 0 0 0 1 0 1 0 1 0 0 1 0 1 1 1 0 1 0 0 0 1 1 0 1 1 0 1 1 0 1 0 111118分* *2、分析以下电路，其中X 为控制端，说明电路功能。
