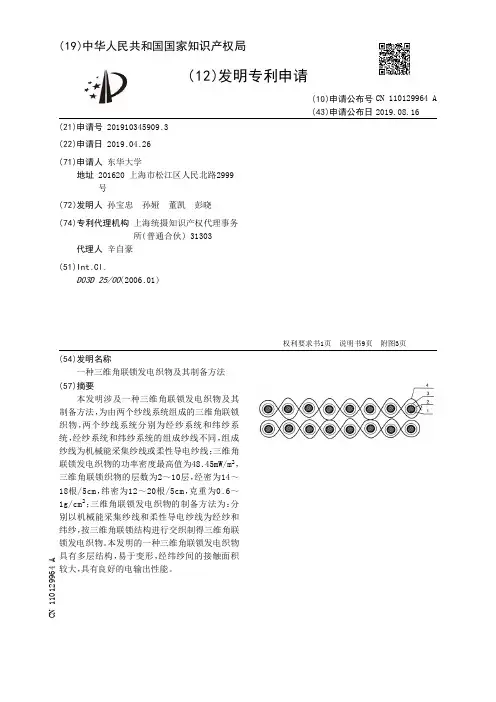

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910345909.3(22)申请日 2019.04.26(71)申请人 东华大学地址 201620 上海市松江区人民北路2999号(72)发明人 孙宝忠 孙娅 董凯 彭晓 (74)专利代理机构 上海统摄知识产权代理事务所(普通合伙) 31303代理人 辛自豪(51)Int.Cl.D03D 25/00(2006.01)(54)发明名称一种三维角联锁发电织物及其制备方法(57)摘要本发明涉及一种三维角联锁发电织物及其制备方法，为由两个纱线系统组成的三维角联锁织物，两个纱线系统分别为经纱系统和纬纱系统，经纱系统和纬纱系统的组成纱线不同，组成纱线为机械能采集纱线或柔性导电纱线；三维角联锁发电织物的功率密度最高值为48.45mW/m 2，三维角联锁织物的层数为2～10层，经密为14～18根/5cm，纬密为12～20根/5cm，克重为0.6～1g/cm 2；三维角联锁发电织物的制备方法为：分别以机械能采集纱线和柔性导电纱线为经纱和纬纱，按三维角联锁结构进行交织制得三维角联锁发电织物。
本发明的一种三维角联锁发电织物具有多层结构，易于变形，经纬纱间的接触面积较大，具有良好的电输出性能。
权利要求书1页 说明书9页 附图3页CN 110129964 A 2019.08.16C N 110129964A权 利 要 求 书1/1页CN 110129964 A1.一种三维角联锁发电织物，为由两个纱线系统组成的三维角联锁织物，两个纱线系统分别为经纱系统和纬纱系统，其特征是：经纱系统和纬纱系统的组成纱线不同，组成纱线为机械能采集纱线或柔性导电纱线。
2.根据权利要求1所述的一种三维角联锁发电织物，其特征在于，三维角联锁发电织物的功率密度最高值为48.45mW/m2。
3.根据权利要求1所述的一种三维角联锁发电织物，其特征在于，经纱系统和纬纱系统分别由机械能采集纱线和柔性导电纱线组成，三维角联锁织物为经向层层接结角联锁织物，层数为2～10层。
