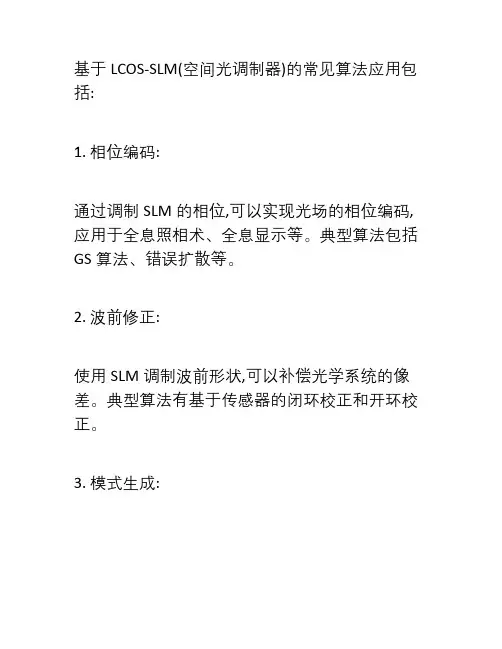

基于LCOS-SLM(空间光调制器)的常见算法应用包括:
1. 相位编码:
通过调制SLM的相位,可以实现光场的相位编码,应用于全息照相术、全息显示等。
典型算法包括GS算法、错误扩散等。
2. 波前修正:
使用SLM调制波前形状,可以补偿光学系统的像差。
典型算法有基于传感器的闭环校正和开环校正。
3. 模式生成:
通过SLM设计调制模式,可以生成特定光束模式,如拉格光、倾斜光束等。
算法包括基于计算机生成全息术的方法。
4. 光束整形:
调控SLM进行光束整形,获得所需的照射光强分布。
算法包括基于AHS迭代法和GS法的方法。
5. 全息显示:
SLM可实现全息数据的空间光调制,重建全息图像。
算法有一步法和两步法全息计算方法。
6. 全光学计算:
利用SLM进行光计算,实现矩阵乘法、图像处理等光学计算。
综上,SLM是光信息处理的核心设备,与不同算法配合可以实现多种光波调控与计算功能。

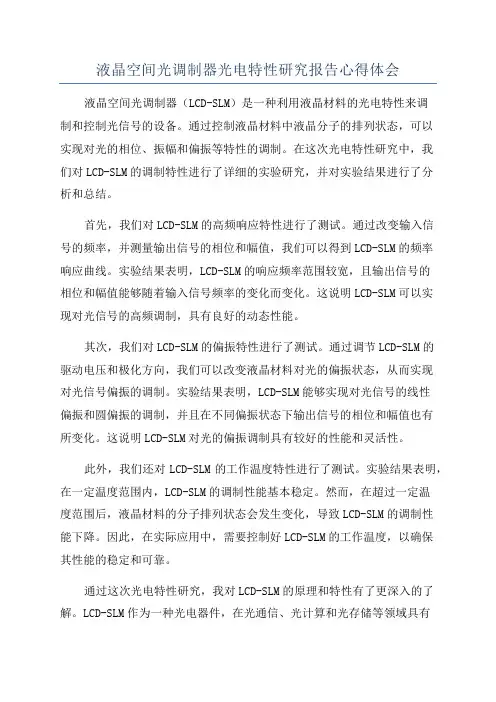

液晶空间光调制器光电特性研究报告心得体会液晶空间光调制器（LCD-SLM）是一种利用液晶材料的光电特性来调制和控制光信号的设备。
通过控制液晶材料中液晶分子的排列状态，可以实现对光的相位、振幅和偏振等特性的调制。
在这次光电特性研究中，我们对LCD-SLM的调制特性进行了详细的实验研究，并对实验结果进行了分析和总结。
首先，我们对LCD-SLM的高频响应特性进行了测试。
通过改变输入信号的频率，并测量输出信号的相位和幅值，我们可以得到LCD-SLM的频率响应曲线。
实验结果表明，LCD-SLM的响应频率范围较宽，且输出信号的相位和幅值能够随着输入信号频率的变化而变化。
这说明LCD-SLM可以实现对光信号的高频调制，具有良好的动态性能。
其次，我们对LCD-SLM的偏振特性进行了测试。
通过调节LCD-SLM的驱动电压和极化方向，我们可以改变液晶材料对光的偏振状态，从而实现对光信号偏振的调制。
实验结果表明，LCD-SLM能够实现对光信号的线性偏振和圆偏振的调制，并且在不同偏振状态下输出信号的相位和幅值也有所变化。
这说明LCD-SLM对光的偏振调制具有较好的性能和灵活性。
此外，我们还对LCD-SLM的工作温度特性进行了测试。
实验结果表明，在一定温度范围内，LCD-SLM的调制性能基本稳定。
然而，在超过一定温度范围后，液晶材料的分子排列状态会发生变化，导致LCD-SLM的调制性能下降。
因此，在实际应用中，需要控制好LCD-SLM的工作温度，以确保其性能的稳定和可靠。
通过这次光电特性研究，我对LCD-SLM的原理和特性有了更深入的了解。
LCD-SLM作为一种光电器件，在光通信、光计算和光存储等领域具有广泛的应用前景。
在未来的研究中，我希望能够进一步探索LCD-SLM的非线性特性，以及其在光学信号处理和光学成像等方面的应用潜力。
近代物理实验液晶空间光调制器的振幅调制实验报告在光通信、显微和望远等成像系统、自适应光学、光镊等许多应用领域中，都会涉及到光相位的调制，这时就需要用到一种新型的可编程光学仪器——空间光调制器。
空间光调制器是采用LCOS（LiquidCrystalOnSilicon,硅基液晶）芯片来调节光波前的振幅或相位的光学器件。
LCOS芯片是由液晶像元组成的像素阵列，每个像素都能单独地调制光。
对于同一束光来说，像元的尺寸越小，调制得就越精细；像素的个数就是芯片的分辨率，分辨率越高，可调制的自由度就越高。
从早期的铁电物质和扭曲向列液晶结构开始，到利用光电寻址。
滨松的中央研究所和固体事业部致力于空间光调制技术已有30多年的历史了。
其空间光调制器目前主要在高端市场中，以高线性度、高光利用率、高衍射效率等性能著称。
对于滨松空间光调制器LCOS本身的性质来说，它只改变光的相位，而不影响光的强度和偏振状态（振幅/光强的调制需要通过光路来实现）。
通过改变电压来改变液晶的排列方式，相位调制随着液晶的排列方式而变化。
通过CMOS背板和PC输出的DVI信号，液晶的排列是单像素可控的。
选择分辨率和像元大小LCOS是由像素阵列组成的，目前滨松可以提供两种分辨率：792×600，1272×1024；对于792×600分辨率的产品，还有两种像元大小可供选择：20μm，12.5μm。
不同的分辨率和像元大小以系列表示在产品型号的前半部分，如X10468-08，X10468指的就是该型号的产品分辨率为792×600，像元大小为20μm。
表中的“有效面积（Effecttiveareasize）”是指LCOS头上可以对光进行调制的液晶面的面积。
而用户在选型时，需要考虑该面积是否可以容纳下所需调制的光斑大小。
“填充因子（Fillfactor）”则是指单个像素有效面积占总面积的百分比，它在影响光利用率方面比较关键。
空间光调制器的工作原理及其在信息光学中的应用空间光调制器（Spatial Light Modulator，简称SLM）是信息光学领域中重要的一种设备，具有广泛的应用。
本文将介绍空间光调制器的工作原理，并阐述其在信息光学中的应用。
一、空间光调制器的工作原理空间光调制器是一种能够调整光波相位、振幅或偏振等参数的光电器件。
其基本构成包括光电转换器件和控制电路。
常见的空间光调制器有液晶空间光调制器（LC-SLM）和远红外空间光调制器（IR-SLM）等。
液晶空间光调制器利用液晶分子的旋转改变光波的偏振态，从而实现对光波的调制。
其结构包括透明电极、透明基底、液晶层等。
透明电极通过外加电压改变电场，从而改变液晶分子的旋转程度，进而改变波片的相位差。
远红外空间光调制器则是利用半导体材料的特性，通过改变电压来控制光波的相位、振幅等参数。
它在远红外波段（10μm-100μm）具有较好的响应特性，并被广泛应用于红外成像、光谱分析等领域。
二、空间光调制器在信息光学中的应用1. 相位调制空间光调制器可以通过改变光波的相位差来实现相位调制。
相位调制可用于全息成像、光学信息处理等领域。
例如，在数字全息术中，利用空间光调制器可以将三维物体信息编码到二维的全息图中，实现对物体的三维重建。
2. 模拟光学系统空间光调制器可用于模拟光学系统的构建。
通过控制空间光调制器的参数，如相位、振幅等，可以模拟各种光学元件的功能。
这对于系统性能分析、光学设计和优化等方面有着重要作用。
3. 光波前校正在自适应光学系统中，空间光调制器可以用于补偿光束的像差，提高图像的清晰度和分辨率。
通过改变光波的相位和振幅分布，空间光调制器可以实现对光场的调整，从而实现补偿效果。
4. 光通信与信息传输空间光调制器在光通信与信息传输中有广泛应用。
利用空间光调制器可以实现光信号的调制、解调和编码等功能。
同时，空间光调制器也可用于光纤通信中的信号调整、波前整形等。
5. 光学陷阱与操控空间光调制器还可用于构建光学陷阱。
空间光调制器的基本原理空间光调制器（Spatial Light Modulator，简称SLM）是一种用于控制光波相位的装置。
它利用特殊的光学材料（如液晶、单晶硅等）和电调制技术，通过改变材料中的折射率或光的吸收特性来实现对光波相位的调制。
这样，可以对光波进行相位调制，并实现包括干涉、衍射、全息等光学功能。
空间光调制器通过改变光的相位，可以控制光波传输的方向、强度、波前形状等参数，广泛应用于光学通信、光学显示、光学信息处理、全息成像等领域。
空间光调制器主要有两种类型：液晶空间光调制器（Liquid Crystal Spatial Light Modulator，简称LC-SLM）和单晶硅空间光调制器（Silicon SpatialLight Modulator，简称Si-SLM）。
以下将分别介绍它们的工作原理。
液晶空间光调制器（LC-SLM）的工作原理液晶空间光调制器由液晶材料、玻璃基板、透明电极、控制电路等组成。
液晶材料是一种具有自发偏振性质的有机分子，可通过外加电场改变其取向，从而改变其光学性质。
液晶材料的取向状态可以分为平行（平面向列型）和垂直（逆锥型）两种。
液晶空间光调制器通常采用平行取向的液晶材料，使光波经过液晶层时，被液晶材料的分子沿着相同的方向旋转一定的角度，从而改变光波的相位。
液晶空间光调制器的原理可以分为两个步骤，即电场调制和光学调制。
1.电场调制液晶空间光调制器的玻璃基板上覆盖有透明电极，通过外加电压激发电场，使液晶材料的分子取向发生变化。
当液晶层中没有电场时，液晶分子呈现无序排列，电场激发后，液晶分子趋向于沿着电场方向旋转。
这种液晶分子的取向可以通过控制电场的大小、方向和施加时间来实现，从而实现对光波相位的调制。
2.光学调制当外加电场产生后，液晶材料的折射率发生改变。
当光波通过液晶层时，会受到液晶材料的折射率差异影响，从而引起相位的改变。
液晶空间光调制器通过控制电场，实现对光波相位的调制，具体来说，可以通过调整电场强度和方向来改变液晶层中的折射率分布，进而改变光波的相位分布。
基于空间光调制器的光学实验摘要随着光信息处理技术的发展，空间光调制器得到广泛的应用。
空间光调制器能快速对光波的特性（相位、振幅、强度、频率或偏振态等）进行某种变换或调制。
液晶空间光调制器是常见的空间光调制器。
液晶可以十分方便地对光束进行调整，而且具有很多特性，如扭曲效应、电控双折射等,因此成为光信息处理系统中的关键器件。
本文介绍以空间光调制器为核心器件的五大实验，分别是图像识别、计算全息术、激光模式转换、图像边缘增强和实现菲涅尔透镜。
关键词空间光调制器图像识别计算全息术激光模式转换图像边缘增强快速实现平面菲涅尔透镜Abstract With the development of the Optical information processing,the spatial lightmodulator is used generally.The spatial light modulator is able to transform or modulate the features of light wave(Phase,Amplitude,Light Intensity,frequency or polarization state of light,etc).Actually,the liquid crystal spatial light modulator is one of the most commonly used modulators.Liquid crystal can adjust light beam expediently and there are lots of characters,such as twist effect,Electrically Controlled Birefringence,etc,so it becomes the key to Optical information processing system.In the next,we are going to introduce five experiments which are the basis on the spatial light modulator,including image recognition technology,Computer-generated holography,the laser beam mode transforming,image edge enhancement and Fresnel zone plate.KEY WORDS Spatial light modulator,image recognition technology,Computer-generated holography,the laser beam mode transforming,image edge enhancement ,Fresnel zone plate目录1.前言1.1 空间光调制器发展1.2 空间光调制器的功能1.3 空间光调制器结构1.3.1 空间光调制器基本结构1.3.2 空间光调制器寻址方式1.4 实验所使用的空间光调制器2.基于空间光调制器的实验2.1 激光模式转换2.1.1 实验原理2.1.1.1 拉盖尔-高斯光束光场方程描述2.1.1.2 利用软件生成平面光与拉盖尔-高斯光的干涉图形2.1.2 激光模式转换实验2.1.2.1光路扩束系统的实验实验装置图2.2 图像识别系统2.2.1 实验原理2.2.1.1 互相关定理2.2.1.2 自相关定理2.2.1.3联合变换相关器相关识别（JTC）的工作原理2.2.2 图像识别实验2.2.2.1 JTC实验系统的组成2.2.2.2 JTC实验步骤2.2.2.3 实验结果2.3 SLM制作菲涅尔透镜2.3.1 实验原理2.3.1.1 菲涅尔波带片的原理1.前言1.1空间光调制器发展空间光调制器是由英文Spatial Light Modulator直接翻译过来，缩写为SLM。
空间光调制器参数测量与创新应用实验实验讲义大恒新纪元科技股份有限公司所有不得翻印前言空间光调制器是一类能将信息加载于一维或两维的光学数据场上，以便有效的利用光的固有速度、并行性和互连能力的器件。
这类器件可在随时间变化的电驱动信号或其他信号的控制下，改变空间上光分布的振幅或强度、相位、偏振态以及波长，或者把非相干光转化成相干光。
由于它的这种性质，可作为实时光学信息处理、光计算等系统中构造单元或关键的器件。
空间光调制器是实时光学信息处理，自适应光学和光计算等现代光学领域的关键器件，很大程度上，空间光调制器的性能决定了这些领域的实用价值和发展前景。
空间光调制器一般按照读出光的读出方式不同，可以分为反射式和透射式；而按照输入控制信号的方式不同又可分为光寻址(OA-SLM)和电寻址(EA-SLM) 。
最常见的空间光调制器是液晶空间光调制器，应用光－光直接转换，效率高、能耗低、速度快、质量好。
可广泛应用到光计算、模式识别、信息处理、显示等领域，具有广阔的应用前景。
本实验是传统光信息处理实验与计算机等先进技术手段相结合的现代光学实验，旨在让学生了解空间光调制器的广泛应用和科研价值。
本实验注重学生对光信息处理中关键器件的理解，同时利用SLM解决实际科研与产业应用问题的能力，实验直观且有很强的指导性，可作为相关专业学生的研究型实验。
实验一SLM 液晶取向测量实验一、 实验目的1. 了解空间光调制器的基础知识。
2. 理解空间光调制器的透光原理。
3. 测量空间光调制器的前后表面液晶分子取向，计算液晶扭曲角。
二、 实验原理根据液晶分子的空间排列不同，可将液晶分为向列型、近晶型、胆甾型3类。
其中扭曲向列液晶 (Twisted Nematic Liquld Crystal ，TNLC)是液晶屏的主要材料之一，它是一种各向异性的媒质，可以看作是同轴晶体，它的光轴与液晶分子的长轴平行。
TNLC 分子自然状态下扭曲排列，在电场作用下会沿电场方向倾斜，过程中对空间光的强度和相位都会产生调制。

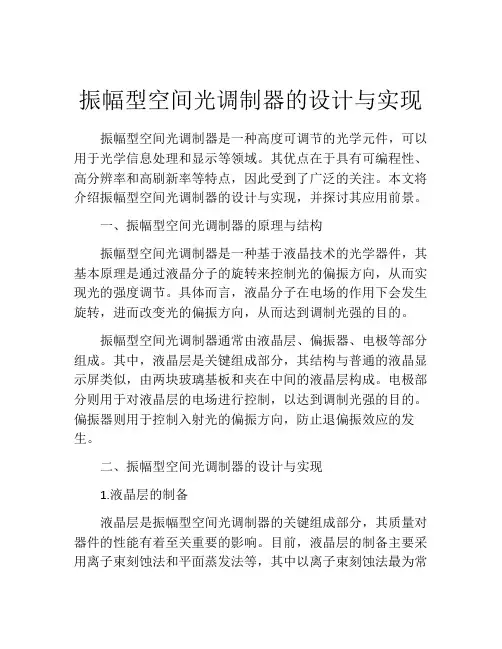

振幅型空间光调制器的设计与实现振幅型空间光调制器是一种高度可调节的光学元件，可以用于光学信息处理和显示等领域。
其优点在于具有可编程性、高分辨率和高刷新率等特点，因此受到了广泛的关注。
本文将介绍振幅型空间光调制器的设计与实现，并探讨其应用前景。
一、振幅型空间光调制器的原理与结构振幅型空间光调制器是一种基于液晶技术的光学器件，其基本原理是通过液晶分子的旋转来控制光的偏振方向，从而实现光的强度调节。
具体而言，液晶分子在电场的作用下会发生旋转，进而改变光的偏振方向，从而达到调制光强的目的。
振幅型空间光调制器通常由液晶层、偏振器、电极等部分组成。
其中，液晶层是关键组成部分，其结构与普通的液晶显示屏类似，由两块玻璃基板和夹在中间的液晶层构成。
电极部分则用于对液晶层的电场进行控制，以达到调制光强的目的。
偏振器则用于控制入射光的偏振方向，防止退偏振效应的发生。
二、振幅型空间光调制器的设计与实现1.液晶层的制备液晶层是振幅型空间光调制器的关键组成部分，其质量对器件的性能有着至关重要的影响。
目前，液晶层的制备主要采用离子束刻蚀法和平面蒸发法等，其中以离子束刻蚀法最为常见。
具体而言，离子束刻蚀法将液晶层沉积在基板上，然后通过离子束蚀刻的方式在其上加工进一步的结构，以实现对液晶分子的控制。
2.电极的设计与制备电极是振幅型空间光调制器的重要组成部分，其作用是通过电场控制液晶分子的旋转，实现光的强度调节。
电极可以采用金属薄膜沉积方法或者蚀刻加工方法进行制备。
其中，金属薄膜沉积法是一种较为常见的方法，具体步骤为：将金属薄膜沉积在基板上，然后通过光刻和蚀刻的方式制得细小的电极，并用导线连接到控制电路中。
3.偏振器的选取与安装偏振器是振幅型空间光调制器中的必要组成部分，其作用是控制入射光的偏振方向，防止退偏振效应的发生。
目前，高性能的偏振器一般采用偏振片和波片的组合结构。
偏振片用于选择入射光的偏振方向，波片则用于将非线性偏振分量转变为线性偏振分量，从而避免光的退偏振现象的发生。
液晶空间光调制器在自适应光学图像信息处理中的应用重庆大学硕士学位论文（学术学位）学生姓名：周*指导教师：印勇教授专业：信号与信息处理学科门类：工学重庆大学通信工程学院二O一三年四月The Application of Liquid Crystal Spatial Light Modulator in Adaptive Optics Image Information Processing SystemA Thesis Submitted to Chongqing Universityin Partial Fulfillment of the Requirement for theMaster’s Degree of EngineeringByZhou QingSupervised by Prof. Yin YongSpecialty: Signal and Information ProcessingCollege of Communication Engineering ofChongqing University, Chongqing, ChinaApril 2013中文摘要摘要液晶空间光调制器是重要相位校正器件，是自适应光学信息处理中不可缺少的器件之一。
自适应光学是实时控制光学波前的技术，动态波前扰动的时间-空间特性决定了对液晶空间光调制器的特殊要求。
二维光学负反馈系统是用低精度光学器件实现高精度光学图像处理的重要工具，具有高速、并行的优点，与仿射线性变换结合可以实现真正的二维光学负反馈图像迭代函数系统（IFS），IFS是研究分形与混沌动力系统的核心与关键技术。
论文根据各层液晶分子指向矢的分布，得到了不同入射角下液晶空间光调制器的拓展琼斯矩阵和每层的等效折射率，并由拓展琼斯矩阵和每层的等效折射率得到振幅调制特性和相位调制特性，然后结合两者获得了纯相位调制模式下所需的入射角范围。
实验结果表明该方法能够确定纯相位调制模式下的液晶空间光调制器入射光源的入射角范围。
内容摘要飞秒激光加工表面微纳米结构作为一种新型的、多用途的纳米材料制备技术被广泛应用于物理、生物、信息等多领域中，然而传统的飞秒激光加工往往采用逐点扫描的方法，效率低下。
借助于LCoS SLM (Liquid Crystal on Silicon-Spatial Light Modulator)的空间光调制技术能够通过相位调制实现对飞秒激光焦平面光场的空间整形，将其用于无掩膜并行加工，可以在保证加工精度的同时极大提升加工效率。
本文研究了空间光调制器的构造和工作原理，对基于LCoS SLM的多种光场图形化算法进行了分析、模拟、改进和实验验证，主要研究结果如下：首先，本文研究并总结了基于时空干涉的新型空间整形系统的原理，它相比传统技术更加简单灵活并有更高的效率。
然而此技术中的缩束系统造成的成像畸变严重影响了加工的准确性。
本文模拟并分析了该系统中的畸变现象，利用空间光调制器的相位全息图补偿畸变引起的空间光场的位置变化和光强分布不均。
此方法可使曝光处干涉图案的最大偏移量由10.66 μm趋近于0，在实验中将相对最大偏差由60.42 %降至8 %以下，并使该处二维光强分布趋近于平顶光。
该算法降低了时空干涉的飞秒激光空间整形技术对于缩束成像系统的设计需求，节省了成本与时间。
基于以上方法，在不锈钢表面拼接加工出了1.5 × 1.5 mm的具备多级别防伪能力的二维码图案。
此外，本文还模拟并验证了借助MPFL(Multiplexed Phase Fresnel Lenses)算法实现的多路菲涅尔透镜全息图和对其改进得到的柱透镜全息图，成功将激光光场调制为点阵和直线分布，并通过GS(Gerchberg–Saxton)算法和GSW(Weighted Gerchberg–Saxton)算法得到了将光场调制为面状分布的计算全息图，大幅提升了焦平面处的光强均匀性。
关键词：飞秒激光，空间光调制器，微纳加工，无掩膜加工ABSTRACTAs a new multi-purposed nanomaterial processing technology, the surface micro-nanostructures processed by femtosecond laser are widely used in many fields, such as physics, biology and information. The spatial light modulation technology based on LCoS SLM(Liquid Crystal on Silicon-Spatial Light Modulator) can realize the spatial shaping of femtosecond laser focal plane light field through phase modulation, which can apply to the parallel processing without mask, so as to ensure the processing precision as well as to raise the efficiency much higher than the traditional point by point scanning processing technology.This work introduces the structure and working principle of spatial light modulator, and does some analysis, simulation and improvements on a series of optical field graphics algorithms based on LCoS SLM. A series of experiments are applied to verify that.This work will investigate and summarize principles of a spatial shaping system based on the spatiotemporal interference which is more easy, flexible and efficient than traditions. However, the imaging distortion introduced by the shrink-beam system has huge influence on the accuracy of processing. This work simulates and analyzes the distortion of the systems, and provides a method to adjust the phase hologram from a spatial light modulator via compensating for the position changes and the uneven light distribution from the distortion. The method can make the maximum deviation of the interference pattern near the exposure point approach 0 from 10.66 μm, the relative maximum deviation reduce from 60.42 % to under 8% and the two-dimension light intensity distribution get close to flat-top. The algorithm reduces the design requirement on the system, cost and time are saved. Thehigh-precision large-area micro-nanostructures are realized successfully fabricated on a stainless steel surface based on this system, including the 1.5 × 1.5 mm QR code with multi-level anti-counterfeiting ability.Furthermore, the multiplexed Fresnel lens hologram are simulated by using the MPFL(Multiplexed Phase Fresnel Lenses). The cylindrical lens hologram is obtained by improving simulation, which modulates the laser field into dot matrix and linear distribution. By using the GS algorithm and the GSW algorithm, a computer hologram to modulate the light field into a planar distribution is obtained. The light intensity uniformity is immensely improved at the focal plane.Keywords: [Femtosecond laser] [Spatial light modulator] [Micro/nano fabrication] [Maskless fabrication]目录内容摘要 (I)ABSTRACT (i)第1章绪论 (1)1.1 飞秒激光加工技术 (1)1.2 飞秒激光加工表面微纳米结构的特性及应用 (2)1.3 空间光调制技术用于加工表面微结构 (4)1.4 课题的意义和主要研究内容 (5)第2章空间光调制技术研究 (8)2.1 空间光调制器介绍 (8)2.2 空间光调制器的构造和原理 (9)2.3 本章小结 (13)第3章基于时空干涉的空间整形畸变校正及加工应用 (14)3.1 基于时空干涉的空间整形的优势与缺陷 (14)3.2 实验装置 (16)3.3 畸变校正的算法与模拟 (17)3.4 光强校正的算法与模拟 (19)3.5 畸变与光强校正的实验验证 (22)3.6 畸变与光强校正用于拼接制备大面积微结构 (24)3.6.1 拼接微结构的试验 (24)3.6.2 拼接制造基于二维码的多级防伪结构 (26)3.6.3 拼接制造仿生疏水结构 (29)3.7 本章小结 (30)第4章基于MPFL算法的点阵与线状分布光场空间整形 (31)4.1 MPFL算法的原理和改进 (31)4.2 “点”与“线”空间整形的实验验证 (32)4.3 本章小结 (34)第5章基于GS算法的平面衍射光场整形 (35)5.1 衍射光学元件 (35)5.2 GS算法的原理和模拟 (35)5.3 对GS算法的改进和模拟 (38)5.4 实验验证 (41)5.5 本章小结 (43)第6章结语 (45)总结 (45)展望 (46)科研成果 (47)参考文献 (48)致谢54第1章绪论1.1 飞秒激光加工技术激光拥有极高的单色性、方向性、相干性和相比普通光源超高的亮度（能量输出）等特点[1]，此外还可根据对功率、波长、脉宽等多种需求进行选择和适配。
空间光调制器原理空间光调制器（Spatial Light Modulator，SLM）是一种能够调制光波相位和振幅的光学器件，它在光学通信、光学信息处理、光学成像等领域有着广泛的应用。
空间光调制器的原理是基于光的干涉和衍射效应，通过对光场进行调制，实现对光波的控制和调整。
本文将从空间光调制器的基本原理、工作原理和应用等方面进行介绍。
空间光调制器的基本原理是利用光的干涉和衍射效应来实现对光波的调制。
在空间光调制器中，通常采用液晶、光栅、声光晶体等材料制成的光学器件，通过外加电场、声场或光场等外部激励，使得器件中的折射率、透过率或相位发生改变，从而实现对光波的调制。
这种调制方式可以实现对光波的相位、振幅、偏振等参数的调控，具有灵活性高、响应速度快等优点。
空间光调制器的工作原理是通过对光波进行局部调制，实现对光场的控制和调整。
在空间光调制器中，通过对入射光场进行空间分解，然后对分解后的光场进行局部调制，最后再将调制后的光场进行空间叠加，从而实现对整个光场的调制。
这种工作原理可以实现对光波的复杂调制，如光波的相位编码、振幅调制、空间滤波等功能。
空间光调制器在光学通信、光学信息处理、光学成像等领域有着广泛的应用。
在光学通信中，空间光调制器可以实现光波的调制和解调，提高光通信系统的传输速率和容量；在光学信息处理中，空间光调制器可以实现光波的编码、解码和处理，实现光学信息的存储和处理；在光学成像中，空间光调制器可以实现光场的调制和调整，提高成像系统的分辨率和对比度。
总之，空间光调制器是一种能够实现对光波相位和振幅调制的光学器件，它的原理是基于光的干涉和衍射效应，通过对光场进行局部调制，实现对光波的控制和调整。
空间光调制器在光学通信、光学信息处理、光学成像等领域有着广泛的应用，具有重要的科学研究和工程应用价值。
希望本文的介绍能够对空间光调制器的原理有所了解，并为相关领域的研究和应用提供一定的参考。
纯相位空间光调制器进行振幅调制和相位调制文章标题：深度探究纯相位空间光调制器的振幅调制和相位调制一、引言纯相位空间光调制器（SLM）是一种能够在空间领域中对光进行精确调控的装置，它可以实现光的振幅调制和相位调制。
在本文中，我们将深入探讨纯相位空间光调制器的原理和应用，重点分析其在振幅调制和相位调制方面的特点和优势。
二、纯相位空间光调制器的原理和结构纯相位空间光调制器是一种基于液晶技术的光电器件，其根本原理是通过控制液晶分子的取向来改变光的相位和幅度。
其结构包括基板和液晶层，通过施加电场来改变液晶分子的取向从而控制光的相位和幅度。
三、纯相位空间光调制器的振幅调制特点及应用1. 振幅调制原理纯相位空间光调制器实现振幅调制的原理是通过调制输入的光强，具体来说就是通过控制光的衍射量来改变光的振幅。
这种振幅调制的特点是精细度高、速度快、实时性强。
2. 振幅调制应用在激光传输、光学成像、数字全息成像等领域，振幅调制技术都有着广泛的应用。
而纯相位空间光调制器作为一种理想的振幅调制装置，其在这些领域的应用也日益广泛。
四、纯相位空间光调制器的相位调制特点及应用1. 相位调制原理纯相位空间光调制器实现相位调制的原理是通过改变光的波前形状来实现相位的调制。
通过在空间上精确地调制光的相位，可以实现光的相位调制。
2. 相位调制应用相位调制在干涉成像、数字全息成像、光学通信等领域都有着重要的应用。
纯相位空间光调制器作为一种理想的相位调制装置，其在这些领域的应用也逐渐受到重视。
五、纯相位空间光调制器的综合应用通过对振幅调制和相位调制两种调制方式的深入理解，我们可以更好地实现纯相位空间光调制器在实际应用中的综合调控。
在光学成像领域，可以通过综合应用振幅调制和相位调制来实现更加精细的成像效果，提高成像的分辨率和清晰度。
六、个人观点和总结从以上的分析可以看出，纯相位空间光调制器具备着在振幅调制和相位调制方面的独特优势，并在光学成像、数字全息成像、光通信等领域有着广泛的应用前景。
dmd空间光调制器原理DMD空间光调制器（Digital Micromirror Device）是一种基于微小反射镜数组的光学装置，用于对空间光进行调制和控制。
在DMD空间光调制器中，每个微小反射镜可以独立地倾斜，从而改变光的反射方向，从而实现对光的调制。
DMD空间光调制器的工作原理是基于每个微小反射镜的运动。
每个微小反射镜都可以倾斜到两种不同的角度，一种是“开”状态，另一种是“关”状态。
当反射镜处于“开”状态时，它会将光反射到特定的方向上，从而将光引导到目标位置。
而当反射镜处于“关”状态时，它将光反射到其他地方，从而使光不会到达目标位置。
DMD空间光调制器的核心是控制反射镜的倾斜状态。
为了实现这一点，每个反射镜都与一个独立的偏转电极相连。
当施加一个特定的电压信号到该偏转电极上时，反射镜会倾斜到“开”状态。
相反，当消除该电压信号时，反射镜会回到“关”状态。
通过控制不同的电压信号施加到不同的反射镜上，可以实现对整个微镜阵列的高精度控制。
在DMD空间光调制器中，可以使用计算机或其他控制电路来控制每个反射镜的状态。
计算机可以根据需要生成特定的图像或模式，并将这些图像或模式转化为相应的电压信号。
电压信号然后被送到对应的反射镜上，从而实现对光的精确调制。
DMD空间光调制器在光通信、光存储、光投影和光显示等领域有广泛的应用。
例如，在光通信中，DMD空间光调制器可以用来调制光信号，从而实现光的编码和解码。
在光显示中，DMD空间光调制器可以用来控制像素的亮度和颜色，从而实现高分辨率的图像显示。
除了上述应用外，DMD空间光调制器还可以用于光学计算和光学图案生成。
通过控制反射镜的状态，可以在空间中精确地操纵光的幅度、相位和极化状态，从而实现复杂的光学操作。
这些操作包括光学透镜、光波前调制和光学变换等。
总结来说，DMD空间光调制器通过控制微小的反射镜来调制光信号。
它的工作原理基于对反射镜状态的控制，通过施加电压信号来实现反射镜的运动。
一、实验目的1. 理解空间光调制的基本原理和过程。
2. 掌握空间光调制器（SLM）的基本操作和调节方法。
3. 分析不同调制模式下的光信号特性。
4. 探讨空间光调制在光学通信和成像中的应用。
二、实验原理空间光调制是一种利用光束的空间分布来调制信息的技术。
它通过改变光束的空间相位、振幅或偏振态，实现信息的传输和加工。
空间光调制器（SLM）是实现空间光调制的关键元件，它可以将电信号转换为光信号的空间分布。
本实验中，我们使用了一种基于液晶的SLM，其原理是利用液晶分子的取向变化来调制光束的偏振态。
当电场作用于液晶时，液晶分子会按照电场方向排列，从而改变光束的偏振态，实现空间光调制。
三、实验仪器与设备1. 光源：He-Ne激光器2. SLM：液晶空间光调制器3. 放大器：透镜组4. 光功率计5. 光谱分析仪6. 数据采集卡7. 计算机四、实验步骤1. 搭建实验系统：将He-Ne激光器输出光束通过SLM，然后经过放大器聚焦到检测器上。
2. 调节SLM：调整SLM的偏振片和相位板，观察检测器上的光信号变化，直到达到预期效果。
3. 调制模式实验：a. 振幅调制：使用数据采集卡将数字信号输入SLM，观察检测器上的光强变化，分析振幅调制特性。
b. 相位调制：调整SLM的相位板，观察检测器上的光强和相位变化，分析相位调制特性。
c. 偏振调制：调整SLM的偏振片，观察检测器上的光强和偏振态变化，分析偏振调制特性。
4. 实验数据记录与分析：记录不同调制模式下的实验数据，分析光信号特性，并与理论值进行对比。
五、实验结果与分析1. 振幅调制：实验结果表明，振幅调制可以实现光强的线性变化，调制深度与输入信号幅度成正比。
2. 相位调制：实验结果表明，相位调制可以实现光强的周期性变化，调制深度与输入信号相位差成正比。
3. 偏振调制：实验结果表明，偏振调制可以实现光强和偏振态的周期性变化，调制深度与输入信号偏振态差成正比。
六、实验结论1. 空间光调制是一种有效的信息传输和加工技术，具有调制速度快、抗干扰能力强等优点。
