空间光调制器培训

VirtualLab软件操作和实例剖析培训讲义内容概要•VirtualLab软件整体介绍•软件功能介绍•VirtualLab软件建模指导•VirtualLab软件优化方法介绍•VirtualLab衍射光学元件的设计和优化•VirtualLab软件光栅的建模和分析VirtualLab软件整体介绍•软件开发背景介绍•场追迹技术介绍•场追迹和光线追迹的比较•软件应用领域介绍VirtualLab软件整体介绍•软件开发背景介绍•场追迹技术介绍•场追迹和光线追迹的比较•软件应用领域介绍软件开发背景介绍•世界光谷——德国耶拿由左至右：蔡司，阿贝和肖特软件开发背景介绍•世界光谷——德国耶拿软件开发背景介绍•现代光学的建模需求软件开发背景介绍•现代光学的基础1.阿贝成像理论2.衍射的分辨率极限3.超越光线追迹的设计和建模•包含了物理光学效应的光学建模、分析和设计会更加真实•计算机技术的发展，在光学应用中发挥了巨大的作用软件开发背景介绍•契合现代光学建模要求——VirtualLabFrank Wyrowski教授LightTrans公司VirtualLab软件软件开发背景介绍•应用计算光学小组@ IAP软件开发背景介绍•Wyrowski Photonics and LightTrans软件开发背景介绍•VirtualLab FusionVirtualLab软件整体介绍•软件开发背景介绍•场追迹技术介绍•场追迹和光线追迹的比较•软件应用领域介绍场追迹技术介绍•光学建模的任务光源元件以及自由空间的传播探测器场追迹技术介绍•光源场的电磁场描述✓电磁场由六个场矢量描述：✓由于，因此磁场方向的分量可以用电场描述：✓由于，电场在Z 方向的分量可以由其它分量来描述：[]Tz y x z y x H H H E E E V ,,,,,=()()w r H iwu w r E ,;0=⨯∇()z y x E E E H H ,,=()0;=⋅∇w r E ()yx z z E E E E ,=[]Ty x E ,E V =场完全可以用来描述场追迹技术介绍•光源场的电磁场描述Donut Mode Source–Z方向电场–Y方向磁场–X方向坡印廷矢量场追迹技术介绍•光场在元件以及自由空间的传输[]T in yin xinE,E V =[]T out yout xoutE,EV=inout SV V =场追迹技术介绍•光场在自由空间的传输•自由空间传输✓自动传输算子✓平面波谱算子✓菲涅尔传输算子✓混合平面波谱/菲涅尔算子✓远场算子✓几何光学算子场追迹技术介绍•光场在自由空间的传输•光源参数✓高斯光束✓15°发散角（全角）•自由空间传输算子✓自动传输算子•自由空间传输距离✓10um✓100um✓1000um场追迹技术介绍•光场在自由空间中传输（自动传输算子）场追迹技术介绍•光场在自由空间传输10um传输距离1mm传输距离100um传输距离场追迹技术介绍•光场在元件间的传输[]T in y inx in E ,E V =[]Tout y outx out E ,E V =in out cV V =•元件传输方法✓几何光学传输（GeOp ）✓薄元逼近（TEA)✓傅里叶模式法（FMM ）✓有限元法（FEM ）✓迭代傅里叶变换方法（IFTA)✓………….场追迹技术介绍•统一化建模技术——集合了几何光学建模技术和物理光学建模技术，以对一个光学系统进行统一化建模FDTDField Tracing TechniquesFEM free space (SPW)gratings (FMM)layersplane interface (Fresnel)more …lenses, etc. (GeOp)slight scatterer, DOE (TEA)free space: Fresnel, far fieldweak variation: BPMmore …场追迹技术介绍•针对光学系统的不同部分使用不同的传输技术free space (SPW)lenses, etc. (GeOp)free space: Fresnel, far field场追迹技术介绍•越来越多的追迹技术将会被融合到VirtualLab之中VirtualLab软件整体介绍•软件开发背景介绍•场追迹技术介绍•场追迹和光线追迹的比较•软件应用领域介绍场追迹技术和光线追迹技术的比较•光的描述✓场追迹技术：使用电磁场来描述光✓光线追迹技术：使用光线来描述光•光的传输✓场追迹技术：多种建模技术应用于一个光学系统✓光线追迹技术：对整个光学系统应用一种建模技术•与场追迹技术相比，光线追迹技术在一定程度上限制了用户的应用场追迹技术和光线追迹技术的比较•平面波经球透镜后的光线追迹，场追迹EX方向的振幅分布和相位分布VirtualLab软件整体介绍•软件开发背景介绍•场追迹技术介绍•场追迹和光线追迹的比较•软件应用领域介绍软件应用领域介绍•波动光学模拟和激光系统设计•分析和控制超短脉冲•衍射光学元件光束整形、分束和扩散•光栅的分析和优化•激光谐振腔的分析和优化•LED光和激光的均匀化和整形软件功能介绍•五大工具箱基本工具箱衍射光学工具箱光栅工具箱激光谐振腔工具箱照明工具箱软件功能介绍•基本工具箱——纳米、微米以及宏观光学的统一化建模✓对透镜，微光学和衍射光学元件进行统一建模✓对时间和空间部分相干光源进行建模✓对超短脉冲进行建模✓建模过程中考虑了干涉、衍射、散射以及像差效应✓客户自定义元件和传输模型✓光学系统的参数优化软件功能介绍•基本工具箱——纳米、微米和宏观光学的统一化建模包含有宏观光学元件和微光学元件的统一化建模✓输入光场✓宏观光学元件成像✓微观光学元件成像软件功能介绍•基本工具箱——纳米、微米和宏观光学的统一化建模可以对包含干涉、衍射、散射和像差和矢量效应的光学系统进行建模软件功能介绍•基本工具箱——纳米、微米和宏观光学的统一化建模✓空间光调制器模拟✓时间部分相干光干涉模拟可以对空间光调制器以及部分相干光进行模拟仿真软件功能介绍•基本工具箱——纳米、微米和宏观光学的统一化建模可以模拟飞秒，阿秒脉冲以及脉冲色散效应，时间和空间的演化等软件功能介绍•基本工具箱——纳米、微米和宏观光学的统一化建模✓优化前光斑大小✓优化后光斑大小可以使用优化功能，对结果进行分析和优化软件功能介绍•衍射光学工具箱——衍射和微光学元件的设计✓设计衍射分束器以获得规则的或任意分布的光束阵列✓设计衍射扩散器以获得规则的或2D光强分布的图案✓设计衍射整形器以将高斯光束整形成均匀强度分布，如环形、高帽和线形等✓利用迭代傅里叶变换算法对衍射光学元件进行优化✓利用参数运行优化方法对衍射光学元件进行公差分析软件功能介绍•衍射光学工具箱——衍射和微光学设计可以进行衍射光束整形器设计✓入射高斯光束✓整形后光强均匀分布的高帽高斯光束软件功能介绍•衍射光学工具箱——衍射和微光学设计可以进行衍射光束分束器设计✓入射高斯光束✓分束后获得的图案分束光束软件功能介绍•衍射光学工具箱——衍射和微光学设计可以进行衍射光束扩束器设计✓入射的高斯光束✓光束经扩散器所获得的任意2D图案分布软件功能介绍•衍射光学工具箱——衍射和微光学设计可以进行衍射分束器的设计并可将设计的元件结构.gds文件导出以用作加工✓衍射分束器设计✓衍射分束器一个周期的结构软件功能介绍•衍射光学工具箱——衍射和微光学设计光束经实际加工出来的衍射元件所获得的效果✓线形扩散器和环形扩散器✓任意图案的分束器软件功能介绍•光栅工具箱——光栅结构的设计和严格的电磁场分析✓2D和3D光栅尺寸从纳米到毫米量级✓对各种光栅进行严格和近似的电磁场分析和设计✓计算光栅的衍射级次、偏振、反射、透射、吸收以及内部场✓一般照明的严格光栅分析✓公差分析、参数变化和参数优化软件功能介绍•光栅工具箱——光栅结构的设计和严格的电磁场分析可以进行2D和3D光栅的设计和模拟✓矩形光栅——2D光栅✓截锥金字塔光栅——3D光栅软件功能介绍•光栅工具箱——光栅结构的设计和严格的电磁场分析可以进行三角光栅的内部场分析✓一个周期的内部场分布✓四个周期的内部场分布软件功能介绍•光栅工具箱——光栅结构的设计和严格的电磁场分析可以进行衍射级次和衍射效率分析✓一维光束衍射效率分析图✓极坐标下各级次透射和反射所对应的角度以及效率软件功能介绍•光栅工具箱——光栅结构的设计和严格的电磁场分析左图：优化后的娥眼抗反射结构；中图：未优化的结构波长和反射率的关系；右图：优化后的结构波长和反射率的关系软件功能介绍•激光谐振腔工具箱——谐振腔本征模分析✓计算谐振腔系统的本征模，包括基膜和高阶模以及本征值和输出耦合模✓稳态和非稳态腔模拟✓将微结构和DOE作为谐振腔的一部分进行模拟，同时客户可自定义孔径✓从LASCAD中导入谐振腔系统进行分析✓进行谐振腔的公差分析软件功能介绍•激光谐振腔工具箱——谐振腔本征模分析可以计算激光谐振腔系统的基模和高阶模✓热透镜激光谐振腔基模✓热透镜激光谐振腔高阶模。

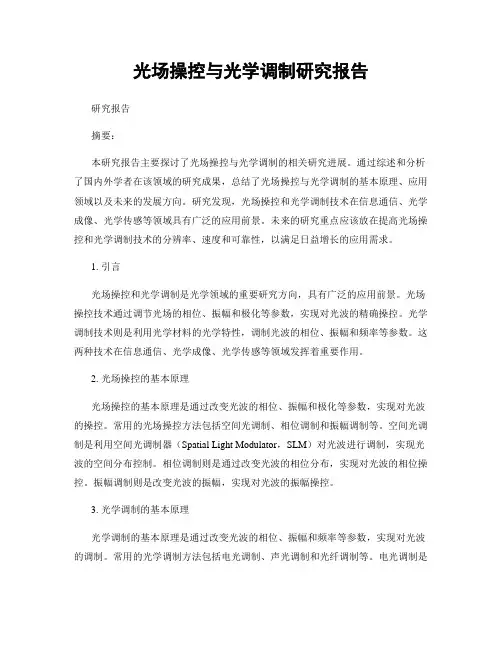

光场操控与光学调制研究报告研究报告摘要：本研究报告主要探讨了光场操控与光学调制的相关研究进展。

通过综述和分析了国内外学者在该领域的研究成果，总结了光场操控与光学调制的基本原理、应用领域以及未来的发展方向。

研究发现，光场操控和光学调制技术在信息通信、光学成像、光学传感等领域具有广泛的应用前景。

未来的研究重点应该放在提高光场操控和光学调制技术的分辨率、速度和可靠性，以满足日益增长的应用需求。

1. 引言光场操控和光学调制是光学领域的重要研究方向，具有广泛的应用前景。

光场操控技术通过调节光场的相位、振幅和极化等参数，实现对光波的精确操控。

光学调制技术则是利用光学材料的光学特性，调制光波的相位、振幅和频率等参数。

这两种技术在信息通信、光学成像、光学传感等领域发挥着重要作用。

2. 光场操控的基本原理光场操控的基本原理是通过改变光波的相位、振幅和极化等参数，实现对光波的操控。

常用的光场操控方法包括空间光调制、相位调制和振幅调制等。

空间光调制是利用空间光调制器（Spatial Light Modulator，SLM）对光波进行调制，实现光波的空间分布控制。

相位调制则是通过改变光波的相位分布，实现对光波的相位操控。

振幅调制则是改变光波的振幅，实现对光波的振幅操控。

3. 光学调制的基本原理光学调制的基本原理是通过改变光波的相位、振幅和频率等参数，实现对光波的调制。

常用的光学调制方法包括电光调制、声光调制和光纤调制等。

电光调制是利用电场的作用，改变光波的相位或振幅。

声光调制则是利用声波的作用，改变光波的相位或振幅。

光纤调制是利用光纤的非线性特性，改变光波的频率或相位。

4. 光场操控与光学调制的应用光场操控和光学调制技术在信息通信、光学成像、光学传感等领域具有广泛的应用。

在信息通信领域，光场操控和光学调制技术可以用于光纤通信、光学存储和光学交换等方面，提高通信速率和容量。

在光学成像领域，光场操控和光学调制技术可以用于超分辨成像、三维成像和光学显微镜等方面，提高成像质量和分辨率。

物理实验技术中的光场操控与调制方法在物理实验中，光学是一个重要的研究领域，通过光场的操控和调制，科学家们能够探索和研究光的各种特性和行为。

光场操控与调制方法是物理实验技术中不可或缺的一部分，它们广泛应用于光学通信、光学显微镜、光电子器件等领域。

本文将从几个常见的光场操控与调制方法的角度进行探讨。

第一种方法是光场的空间操控。

空间操控方法通过调整光的传播路径和相位，控制光的干涉和散焦现象，实现对光场的调控。

其中一个常见的空间操控方法是使用光学透镜对光线进行聚焦或发散，从而改变光的强度分布和聚焦点的位置。

另外，光栅技术也是一种常见的空间操控方法，通过调整光栅的周期和方向，可以对光线进行衍射和干涉，实现对光场的调制。

第二种方法是光场的相位操控。

相位操控方法通过改变光的相位，控制光的干涉和衍射现象，实现对光场的调控。

常见的相位操控方法包括使用光学元件（如液晶空间光调制器）调整光的相位，或者利用波导结构和光栅结构实现相位调制。

相位操控方法在光学通信和光学信息处理方面有着重要的应用，可以实现光波的调制、编码和解码等功能。

第三种方法是光场的偏振操控。

偏振操控方法通过改变光的偏振状态，实现对光场的调控。

光的偏振是指光波中电矢量的振动方向，可以分为线偏振、圆偏振和椭偏振等。

光场的偏振操控方法包括使用偏振片、液晶器件等调整光的偏振状态，或者利用光栅和介质的各向异性特性实现偏振调制。

偏振操控方法在光学显微镜和光学成像等领域有着广泛的应用。

第四种方法是光场的频率操控。

频率操控方法通过调整光场的频率，实现对光场的调控。

常见的频率操控方法包括光学调制器的利用，例如使用光调制器控制光场的调制深度和调制速度，实现光声调制和光学干涉等现象。

频率操控方法在光学通信和光学成像等领域有着重要的应用，可以实现光场的频率选择、滤波和调制等功能。

总结起来，物理实验技术中的光场操控与调制方法主要包括空间操控、相位操控、偏振操控和频率操控等多个方面。

用空间光调制器产生贝塞尔光束的实验研究崔超涵;赵浩淇;朱睿;冯路;赵伟;张权;朱玲;张增明;孙腊珍【摘要】贝塞尔光束因其中心光强分布随传播距离不变的性质,被称为无衍射光束.实验上获得贝塞尔光束通常对仪器参量要求很高,且得到的贝塞尔光束一般为非理想贝塞尔光束.本文利用简单的空间光调制器设计了半周期空间光相位调制方案来获得贝塞尔光束【期刊名称】《物理实验》【年(卷),期】2017(037)007【总页数】4页(P49-52)【关键词】贝塞尔光束;无衍射光束;空间光调制器;相位调制【作者】崔超涵;赵浩淇;朱睿;冯路;赵伟;张权;朱玲;张增明;孙腊珍【作者单位】中国科学技术大学少年班学院,安徽合肥 230026;中国科学技术大学少年班学院,安徽合肥 230026;中国科学技术大学少年班学院,安徽合肥 230026;中国科学技术大学少年班学院,安徽合肥 230026;中国科学技术大学物理学院,安徽合肥 230026;中国科学技术大学物理学院,安徽合肥 230026;中国科学技术大学物理学院,安徽合肥 230026;中国科学技术大学物理学院,安徽合肥 230026;中国科学技术大学物理学院,安徽合肥 230026【正文语种】中文【中图分类】O436.1单色光在自由空间中传播时的波场分布满足亥姆霍兹方程，其典型的解有平面波解和高斯波解. 1987年，J. Durnin提出了一种解形式[1]，由于其具有基于贝塞尔函数的展开形式，因此被命名为贝塞尔光束. 与常见的高斯光束不同，贝塞尔光束的截面光强分布可以在一定的传播范围内随传播距离增加而保持不变，且经过小障碍物后，具有自恢复能力[2]. 相比于有扩散和衍射的高斯光，无衍射贝塞尔光束在某些场合具有极大的优势，目前在纵深式光镊、光刻、层析扫描与光学准直等领域均有重要应用价值[3-4].J.Durnin提出的无衍射贝塞尔光束的亥姆霍兹方程解是指在垂直传播方向的任意界面上，光强分布满足第一类零阶贝塞尔函数的形式. 后来的研究表明，贝塞尔光束只是无衍射光束的其中一种形式. 零阶贝塞尔光束即理想贝塞尔光束是自由空间标量波动方程在z轴传播方向上的1组特殊解,其形式表示为ysin φ)]dφ=exp [i(βz-ωt)]J0(αρ),式中α2+β2=(ω/c)2,ρ2=x2+y2,J0为第一类0阶贝塞尔函数，α为横向波数，β为轴向波数，ω为角频率.对于(2)式的分析说明，贝塞尔光束垂直于传播方向的截面光强分布表现为中心光斑和许多同心圆环，由内到外光强递减，且在相当长一段距离内光强分布不发生变化，且中心光斑被阻挡后能自恢复.自从贝塞尔光束概念提出以来，已经有大量文献报道了多种贝塞尔光束的产生方法[5]，这些方法可分为主动式和被动式2类:主动式即通过设计谐振腔的结构，直接产生贝塞尔光束形式的出射激光;被动式则是由其他光束通过光路转换为贝塞尔光束，主要的被动式方法有环缝-透镜法、轴棱镜法和空间光调制法等[6-9]. 其中环缝-透镜法产生贝塞尔光束效率偏低，轴棱镜法虽然效率较高但对仪器精度要求很高[10].Antti Vasara[11]等人提出采用光学实验室常用的空间光调制器产生贝塞尔光束.利用空间光调制器与偏振片组合改变透过率，对入射光空间光强进行黑白两色调制，得到了近似的贝塞尔光束. 本文对此方法进行改进，利用空间光调制器对入射光波前的空间相位分布进行调制，理论上能得到更好的贝塞尔光束.实验使用GCI-770102型低成本液晶空间光调制器，适用于教学实验演示光强和相位调制过程. 这是透射式扭曲向列型空间光调制器，控制电压的改变会同时改变透过率与相位差，利用此设备进行纯相位调制，需要进行等透过强度时的相位标定，测出灰度-相位曲线.设计图1所示的马赫-曾德尔干涉光路进行相位灰度曲线标定. 调整光路产生稳定的等倾干涉条纹，在干涉光路一臂中加入空间光调制器，输入图像为如图2(a)所示的灰度对比图，通过调整图像灰度观察如图2(b)所示的条纹错开移动情况，这样通过条纹移动量的测量随图片灰度改变的关系即可标定灰度相位曲线.图3为用该方法得到的灰度相位曲线，可以看到该空间光调制器相位调制范围较小，近似在[0,π]区间. 用Matlab对半周期的相位调制产生贝塞尔光束的结果进行了模拟计算，通过图4的模拟结果可以看出半周期衍射屏并不影响一段距离后形成贝塞尔光束的能力，5 m处的截面光强分布与理想贝塞尔光束的截面光强分布近似相同，并与Antti Vasara[10]结果相符.如图5所示，利用标定的灰度-相位曲线制作出0阶贝塞尔光束复现图像. 为利用空间光调制器相位调制产生贝塞尔光束，搭建了图6所示的光路，将图5图像输入到图6(a)中的空间光调制器中，即可以获得0阶贝塞尔光束.将图5所示图片输入到空间光调制器中，调整光路在CCD中即可接收到零阶贝塞尔光束的截面光强分布如图6(b)所示，其基本符合零阶贝塞尔光束的原理分析结果且与Antti Vasara中结果相似[10].为了验证该结果是否符合零阶贝塞尔光束的光强分布特点，将图像导入Matlab软件，去除本底光与杂散光并采用Gauss曝光曲线对高光区域进行修复，恢复CCD 过曝光区域，得到各像素点光强分布如图7所示.为了方便与贝塞尔函数进行比对，从亮斑中心开始，对等半径像素区域进行光强平均，得到恢复后的归一化光强沿半径分布曲线和零阶贝塞尔函数的平方拟合曲线对比图，如图8所示，其中取最大光强处半径r=0. 可见峰值位置与大小符合度良好，说明产生的0阶贝塞尔光束效果较好.将CCD从距离空间光调制器1.00 m处移动至2.60 m处，对准光斑中心进行拍照，选取2张照片以中心光斑为中心500像素×500像素大小的区域进行比较，如图9所示，可见除了光线变得稍有模糊之外，各级条纹的相对位置与大小并未发生改变. 这反映了0阶贝塞尔光束中心光强随距离变化保持不变的特性[11].利用空间光调制器搭建了相位调制光路，通过半周期相位调制成功获得了贝塞尔光束，并通过Matlab模拟和实验对比证实了所产生贝塞尔光束的无衍射特性. 实验中还发现：虽然半周期调制产生贝塞尔光束与理论符合良好，但是还存在有效区域较窄等问题有待进一步研究. 实验中所用空间光调制器为低成本普通型号，该实验方案可以比较方便地在实验教学中搭建光路完成贝塞尔光束的产生和验证.指导教师：赵伟(1981-)，男，吉林长春人，中国科学技术大学物理学院讲师，博士，从事物理实验教学与科研工作.【相关文献】[1] Durnin J. Exact solutions for nondiffracting beams.I.The scalar theory [J]. Journal of the Optical Society of America A, 1987(4):651-654.[2] 吕百达. 对无衍射光束和相关概念的评注[J]. 应用激光,1994,14(6):273-280.[3] 吴健. 一种新的光束概念——无衍射光束[J]. 强激光与粒子束,1992,4(1):148-152.[4] 马秀波. 贝塞尔光束传播与散射特性研究[D]. 天津：天津大学,2012.[5] 周莉萍,赵斌. 无衍射贝塞尔光束的实现方法[J]. 激光杂志,1997(3):1-4.[6] Herman R M, Wiggins T A.Production and uses of diffractionless beams [J]. Journal of the Optical Society of America A, 1991,8(6):932-942.[7] McGloin D, Dholakia D. Bessel beams: Diffraction in a new light [J]. Contemporary Physics, 2005,46(1):15-28.[8] 马亮,吴逢铁,黄启禄. 一种产生无衍射贝塞尔光束的新型组合锥透镜[J]. 光学学报,2010,30(8):2417-2420.[9] 卢文和,吴逢铁,郑维涛. 透镜轴棱锥产生近似无衍射贝塞尔光束[J]. 光学学报,2010,30(6):1618-1621.[10] Vasara A, Turunen J, Friberg A T. Realization of general nondiffracting beams with computer-generated holograms[J]. Journal of the Optical Society of America A, 1985,6(11):1748-1754.[11] 赵娟莹,邓冬梅,张泽,等.自加速类贝塞尔-厄米-高斯光束的理论和实验研究[J]. 物理学报,2014,63(4):163-170.。

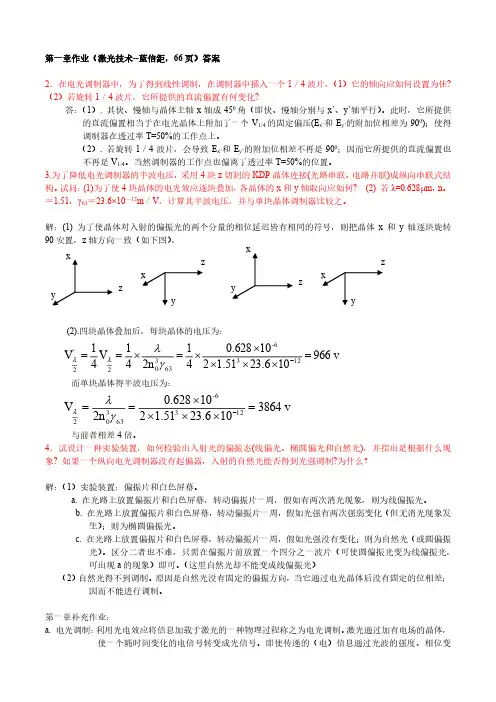

第一章作业（激光技术--蓝信鉅，66页）答案2．在电光调制器中，为了得到线性调制，在调制器中插入一个1／4波片，（1）它的轴向应如何设置为佳?（2）若旋转1／4波片，它所提供的直流偏置有何变化?答：（1）. 其快、慢轴与晶体主轴x 轴成450角（即快、慢轴分别与x’、y’轴平行）。

此时，它所提供的直流偏置相当于在电光晶体上附加了一个V 1/4的固定偏压(E x’和E y’的附加位相差为900)；使得调制器在透过率T=50%的工作点上。

（2）. 若旋转1／4波片，会导致E x’和E y’的附加位相差不再是900；因而它所提供的直流偏置也不再是V 1/4。

当然调制器的工作点也偏离了透过率T=50%的位置。

3.为了降低电光调制器的半波电压，采用4块z 切割的KDP 晶体连接(光路串联、电路并联)成纵向串联式结构。

试问：(1)为了使4块晶体的电光效应逐块叠加，各晶体的x 和y 轴取向应如何? (2) 若λ=0.628μm ，n 。

＝1.51，γ63＝23.6×10—12m ／V ，计算其半波电压，并与单块晶体调制器比较之。

解：(1) 为了使晶体对入射的偏振光的两个分量的相位延迟皆有相同的符号，则把晶体x 和y 轴逐块旋转90安置，z 轴方向一致（如下图），(2).四块晶体叠加后，每块晶体的电压为：v 966106.2351.1210628.0412n 41V 41V 123-663302'2=⨯⨯⨯⨯⨯=⨯==-γλλλ 而单块晶体得半波电压为：v 3864106.2351.1210628.02n V 123-663302=⨯⨯⨯⨯==-γλλ 与前者相差4倍。

4．试设计一种实验装置，如何检验出入射光的偏振态(线偏光、椭圆偏光和自然光)，并指出是根据什么现象? 如果一个纵向电光调制器没有起偏器，入射的自然光能否得到光强调制?为什么？解：（1）实验装置：偏振片和白色屏幕。

a. 在光路上放置偏振片和白色屏幕，转动偏振片一周，假如有两次消光现象，则为线偏振光。
