电子科技大学电子技术实验报告学生姓名：班级学号：考核成绩：实验地点：指导老师：试验时间：实验名称：负反馈放大电路的设计、测试和调试一．实验目的1．掌握负反馈电路的设计原理，各性能指标的测试原理。

2．加深理解负反馈对电路性能指标的影响。

3．掌握用正弦测试方法对负反馈放大器性能的测量。

二．实验原理1.负反馈放大器所谓的反馈放大器就是将放大器的输出信号送入一个称为反馈网络的附加电路后在放大器的输入端产生反馈信号，该反馈信号与放大器原来的输入信号共同控制放大器的输入，这样就构成了反馈放大器。

单环的理想反馈模型如下图所示，它是由理想基本放大器和理想反馈网络再加一个求和环节构成。

反馈信号是放大器的输入减弱成为负反馈，反馈信号使放大器的输入增强成为正反馈。

四种反馈类型分别为：电压取样电压求和负反馈，电压取样电流求和负反馈，电流取样电压求和负反馈，电流取样电流求和负反馈。

2．实验电路实验电路如下图所示，可以判断其反馈类型累电压取样电压求和负反馈。

3.电压取样电压求和负反馈对放大器性能的影响引入负反馈会使放大器的增益降低。

负反馈虽然牺牲了放大器的放大倍数，但它改善了放大器的其他性能指标，对电压串联负反馈有以下指标的改善。

（1）可以扩展闭环增益的通频带放大电路中存在耦合电容和旁路电容以及有源器件内部的极间电容，使得放大器存在有效放大信号的上下限频率。

负反馈能降低L f 和提高H f ,从而扩张通频带。

（2） 电压求和负反馈使输入电阻增大当s v 一定，电压求和负反馈使净输入电压i v 减小，从而使输入电流i x 减小。

由s v 产生的i i 减小，意味着输入电阻增大。

由理想模型可得：i if R AB R )1(+=（3） 电压取样负反馈使输出电阻减小当放大器的输出电阻较小时，负载变化引起输出电压的变化较小，即输出电阻小的放大器输出电压更稳定。

电压取样负反馈能使输出电压稳定，由此可以推断，电压取样负反馈会使输出电阻减小。

实验五负反馈放大电路一、实验目的1.加深理解负反馈对放大电路各项性能参数的影响。

2.掌握反馈放大器性能指标的测试方法。

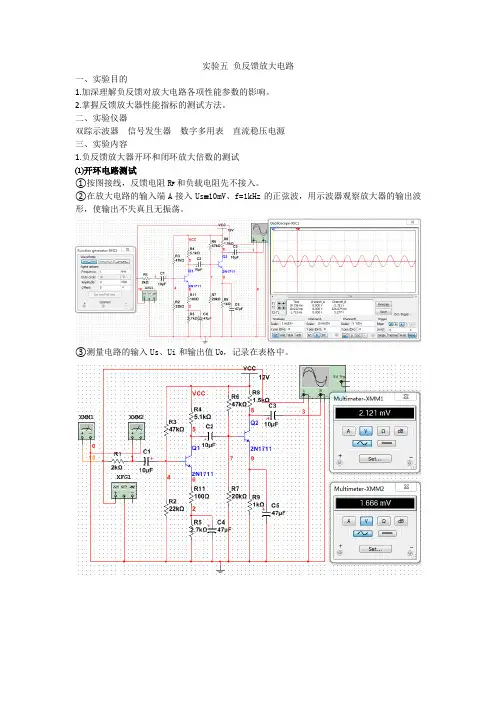

二、实验仪器双踪示波器信号发生器数字多用表直流稳压电源三、实验内容1.负反馈放大器开环和闭环放大倍数的测试⑴开环电路测试①按图接线，反馈电阻R F和负载电阻先不接入。

②在放大电路的输入端A接入Us=10mV、f=1kHz的正弦波，用示波器观察放大器的输出波形，使输出不失真且无振荡。

③测量电路的输入Us、Ui和输出值U0，记录在表格中。

④接入负载电阻R L，重复③步骤。

⑤根据实测值计算开环电压放大倍数、输入电阻和输出电阻值。

计算结果如下页表所示：⑵闭环电路测试①接入反馈电阻R F，调整输入信号幅值，使电路输出不失真且无振荡。

②测量空载R L=∞和有载R L=3kΩ时，电路的输入Us、Ui，输出U0、U0L值，并记录。

③根据实测值计算闭环电压放大倍数、输入电阻和输出电阻值。

并验证：Auf=Au/(1+AuF)≈1/FF可按下式计算：F=R4/(R F+R4)结论：电路引入负反馈以后，闭环放大倍数有所减小，同时自激振荡会得到改善，并且输入电阻变大，输出电阻变小，总体来说，电路的性能变得更好了。

2.负反馈对失真的改善作用①将反馈电阻R F断开，形成开环，调节信号发生器的输出幅度，使之逐步加大Ui，用示波器观察放大器的输出信号波形，使出现适当失真（注意不要过分失真）并记录失真波形幅度及此时的输入信号值。

如图所示：失真波形幅度为：输入信号值为：②将反馈电阻R F接上，形成闭环，用示波器观察输出信号波形的情况，并适当增加输入信号幅度Ui，使放大器输出幅度接近开环时的输出信号失真波形幅度，记录此时输入信号值。

并和步骤①进行比较，是否负反馈改善电路的失真。

如图所示：失真信号幅度为：输入信号值为：现象：输入幅度达到很大时输出才会有失真。

结论：负反馈改善了电路的失真。

③若反馈电路值R F=3kΩ不变，但接入三极管的基极（正反馈），会出现什么情况？用实验验证。

实验五负反馈放大电路的测试与分析一、实验目的1、研究负反馈对放大电路输出信号的影响。

2、了解负反馈对放大电路通频带的影响和非线性失真的改善。

3、通过仿真分析来展现负反馈电路的特点，加强对负反馈的理解。

增强分析问题和解决问题的能力。

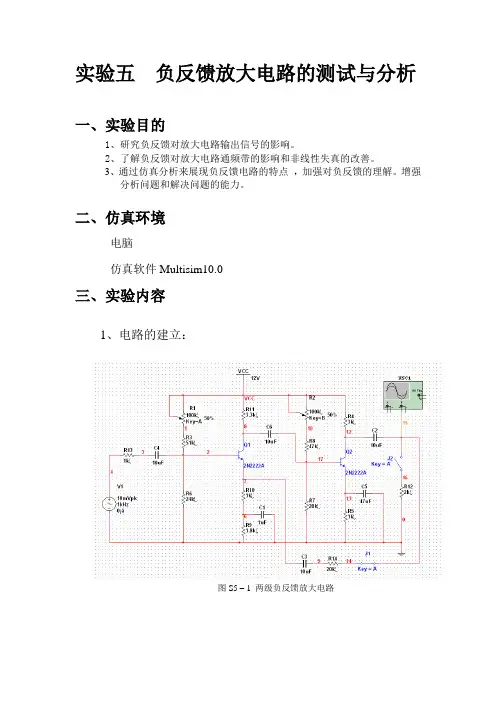

二、仿真环境电脑仿真软件Multisim10.0三、实验内容1、电路的建立：图S5 – 1 两级负反馈放大电路2、负反馈能提高放大器增益的稳定性图S5 – 2 无负反馈空载的输出图S5 – 3 无负反馈带载的输出其中图S5 – 2和S5 – 3中Y轴的灵敏度都是1V/Div。

比较图S5 – 2 和S5 – 3发现：无负反馈的电路带负载和不带负载的输出相差较大，不带负载时输出大约是带负载时输出的2倍，说明电路的输出与负载R有关，输出随负载变化而变化，及增益随负载变化而变化。

这说明不带负载电路的输出是不稳定的。

图S5 – 4 有负反馈空载输出图S5 – 5 有负反馈带载输出图S5 – 4和S5 -5中的Y轴的灵敏度都是100mV/Div。

比较图S5 – 4和图S5 – 5发现：带负载和不带负载电路的输出基本无变化，即电路的增益是基本不变的，这说明电压负反馈可以稳定输出电压，即提高电路增益的稳定性。

结论：从这四个电路输出结果比较可以得出：带负反馈的电路的增益比不带负反馈电路的增益小了很多，说明负反馈提高电路增益稳定性的同时牺牲了电路的增益。

3、负反馈能扩展放大器的通频带a）b）c）d）图S5 – 6 不带负反馈的放大电路的频率特性由图S5 – 6可以读出，不带负反馈下限频率f L约为240.5Hz，上限频率f H约526.5kHz 。

a）b）c）d）图S5 – 7 带负反馈的放大电路的频率特性由图S5 –7可以读出，带负反馈电路的下限频率f L约为208.1Hz ，上限频率f H约为2.7MHz 。

结论：由此可以看到加负反馈电路的下限频率变化不大，但上限频率大大增加了，即通频带被扩展了。

模拟电路实验实验报告负反馈放大电路负反馈放大器一、实验目的1.进一步了解负反馈放大器性能的影响。

2.进一步掌握放大器性能指标的测量方法。

实验设备1．示波器一台2．函数信号发生器一台3．交流毫伏表一台4．直流稳压电源一台5．万用表一只6．实验箱一台二、实验原理放大器中采用负反馈，在降低放大倍数的同时，可以使放大器的某些性能大大改善。

所谓负反馈，就是以某种方式从输出端取出信号，再以一定方式加到输入回路中。

若所加入的信号极性与原输入信号极性相反，则是负反馈。

根据取出信号极性与加入到输入回路的方式不同，反馈可分为四类：串联电压反馈、串联电流反馈、并联电压反馈与并联电流反馈。

如图3-1所示。

从网络方框图来看，反馈的这四种分类使得基本放大网络与反馈网络的联接在输入、输出端互不相同。

从实际电路来看，反馈信号若直接加到输入端，是并联反馈，否则是串联反馈，反馈信号若直接取自输出电压，是电压反馈，否则是电流反馈。

1.负反馈时输入、输出阻抗的影响负反馈对输入、输出阻抗的影响比较复杂，不同的反馈形式，对阻抗的影响也不一样，一般而言，凡是并联负反馈，其输入阻抗降低；凡是串联负反馈，其输入阻抗升高；设主网络的输入电阻为R i，则串联负反馈的输入电阻为R if=（1+FA V）R i设主网络的输入电阻为R o，电压负反馈放大器的输出电阻为R of =FA R V O +1 可见，电压串联负反馈放大器的输入电阻增大（1+A V F ）倍，而输出电阻则下降到1/（1+A V F ）倍。

2.负反馈放大倍数和稳定度负反馈使放大器的净输入信号有所减小，因而使放大器增益下降，但却改善了放大性能，提高了它的稳定性。

反馈放大倍数为A vf =FA A V V +1（A v 为开环放大倍数） 反馈放大倍数稳定度与无反馈放大器放大倍数稳定度有如下关系：Vf VfA A ∆=V V A A ∆⨯FA V +11 式中∆A V f/A V f 称负反馈放大器放大倍数的稳定度。

负反馈放大电路设计实验报告无07 李杭 2010011147一.实验目的（1）通过实验，学习并初步掌握负反馈放大电路的设计及电路安装、调试方法。

（2）学习用CAD 工具PSpice （或EWB ）设计较复杂电路的方法。

（3）深入理解负反馈对放大电路性能的影响。

（4）巩固放大电路主要性能指标的测度方法。

二.实验任务按实验室给定的晶体管型号、参数以及电阻、电容系列值，设计一个负反馈电压放大电 路。

其输入、输出采用电容耦合。

设负载电阻2.2 R L = k Ω ，信号源内阻50 R S = Ω。

主要性能要求如下：vf i o A 40(10%)10R 15k R 10010,?1L H f Hz f MHz =±≥Ω≤Ω≤ ≥，反馈深度不低于，频率响应。

三.实验原理（1）负反馈的类型根据输入端基本放大电路和反馈网络的连接方式有并联和串联2 种，输出端取样方式 有电压取样和电流取样2 种，所以负反馈放大电路有4 种类型，即：电压串联负反馈、电 压并联负反馈、电流串联负反馈、电流并联负反馈。

（2）负反馈对放大电路性能的影响①负反馈降低增益 ②负反馈提高增益稳定性 ③负反馈影响输入输出电阻④负反馈展宽频带⑤负反馈改善非线性失真（3）消除自激的方法①加入补偿电容。

缺点：对放大电路的频率响应的影响很大。

只是要想实现放大电路的稳定，必然要牺牲一部分频带的指标。

②在射极跟随器的基极串入电阻抵消负阻效应。

对放大电路的频率特性有影响。

判断是否是由于负阻效应引起的振荡可以把示波器的探头的衰减器从´1档变为´10档，如果振荡减弱即是由于负阻引起的。

③电路要有良好的接地，尽量加粗接地线，消除干扰信号通过地线引起的影响。

这个方法只对设计印刷电路板有指导作用。

④插入电源去耦电路，抵消反馈的影响。

这种方法是最有效的，且是对放大电路的性能指标影响最小的。

⑤消除外界干扰。

如果前面的措施都解决不了的时候，就要考虑振荡的根源不是出自于自身，而是由外界传入的。

实验5 负反馈放大电路的分析实验原理反馈是将输出信号的部分或全部通过反向传输网络引回到电路的输入端，与输入信号叠加后作用于基本放大电路的输入端。

当反馈信号与输入信号相位相反时，引入的反馈信号将抵消部分输入信号，这种情况称为负反馈。

在基本放大系统中引入负反馈可以提高放大器的性能，具有稳定电路的作用，但这是以牺牲放大器的增益为代价。

负反馈对放大器性能指标的影响取决于反馈组态和反馈深度的大小。

负反馈系统组态根据反馈信号的取样的种类可以分为电压反馈和电流反馈，根据反馈信号与输入信号的叠加关系何以分为串联反馈和并联反馈。

综合这两方面，就有了负反馈电路的四种组态即电压串联负反馈、电流串联负反馈、电压并联负反馈、电流并联负反馈。

负反馈系统特性1、系统增益及其稳定性A f=A1+AF∆A f A f=11+AF×∆A A可见负反馈放大器的增益下降了（1+AF）倍，但其稳定性却提高了（1+AF）倍。

当闭环系统满足深度负反馈条件（即AF≫1）时，系统增益A f就与基本放大器的开环增益无关，而仅由反馈系数F决定，即A f≈1/F。

2、输入电阻对于串联负反馈R if=(1+AF)R i可见串联负反馈使放大器的输入电阻提高了（1+AF）倍对于并联负反馈R if=1(1+AF)R i可见并联负反馈使放大器的输入电阻下降了（1+AF）倍3、输出电阻对于电压负反馈R of=1(1+AF)R o可见电压负反馈使放大器的输出电阻下降了（1+AF）倍，系统更加接近理想电压源。

对于电流负反馈R of=(1+AF)R o可见电流负反馈使放大器的输出电阻提高了（1+AF）倍，系统更加接近理想电流源。

4、通频带负反馈能够展宽放大器的通频带宽，对于但极点心系统，电路的增益带宽积为常数。

对于多极点系统，系统的增益带宽积不再是常数，但通频带总有所扩展。

f Lf=f L1+AF f Hf=(1+AF)f HB f=f Hf−f Lf≈(1+AF)B5、非线性失真负反馈能够减小放大器的非线性失真。

负反馈放大电路实验报告物理与电子信息学院学年论文负反馈放大电路实验报告李耀光(学号:20121104736)(物理与电子信息学院 12级电子信息工程3班，内蒙古呼和浩特 010022) 指导教师:段国俊摘要:负反馈在电子线路中有着非常广泛的应用～采用负反馈是以降低放大倍数为代价的～目的是为了改善放大电路的工作性能～如稳定放大倍数、改变输入和输出电阻、降低电路增益、减少非线性失真、展宽通频带等～所以在实用放大器中几乎都引入负反馈。

而在各种放大电路中～其主要用于稳定静态工作点、稳定放大倍数、防止自激振荡、补偿温度漂移等。

关键词:负反馈,性能,稳定1.实验目的1.1通过实验，学习并初步掌握负反馈放大电路的设计及调试方法。

2.2深入理解负反馈对放大电路性能的影响。

1.3巩固放大电路主要指标的测试方法。

2.实验任务采用双极型晶体管以及电阻、电容系列，设计一个负反馈电压放大电路，输入、输出采用电容耦合。

要求当时:A,40(1,10%)，反馈深度不低于10 R,2k,vfLR,15k,，R,100,io频率响应。

f,10Hz,f,1MHzLH,当负载RL=2.2k时:(有效值) V,1.0Vo3.实验原理3.1反馈的类型在输出端，取样方式分为电压取样(电压反馈)和电流取样(电流反馈)，在输入端，比较方式分为串联比较(串联反馈)和并联比较(并联反馈)。

因此负反馈放大电路有四种类型:电压串联、电压并联、电流串联、电流并联。

3.2负反馈对放大电路性能的影响学年论文题目 3.2.1引入负反馈使增益下降闭环增益表达式为,,A A,f,,1，AF,,D,1，AF其中为反馈深度。

深度负反馈D>>1条件下,1 A,f,F3.2.2负反馈提高增益的稳定性易得,,,dAdAdA11f ,,,,,,,,,DA，AFAA1f上式表明，反馈越深，闭环增益的稳定性越好。

3.2.3负反馈对输入电阻和输出电阻的影响串联负反馈使 R增加，并联负反馈使 R下降。

专业班次电气工程及其自动化组别第九组题目负反馈放大器姓名（学号）日期 2018.11.20 七、实验记录表1 闭环电压增益测试计算表2 输入电阻的测试表3 输入电阻的测试表4 负反馈对非线性失真的改善作用专业班次电气工程及其自动化组别第九组姓名（学号）日期 2018.11.20八、实验数据分析1、测试值：近似计算值：由于是电压串联深度负反馈，根据“虚短”与“虚断”的原理，有：2、已知开环时，输入电阻闭环时，输入电阻开环时，输出电阻闭环时,，输出电阻3、负反馈对非线性失真的改善作用（空载时）（1）实验现象分析：调整电压使波形刚刚出现失真，波形图见上方表格；此时将电路闭环，可以发现此时不失真。

并且，继续增大电压时，仍然不失真，直到由35.6mv增至188.8mv时，闭环电路才出现失真的情况。

可以说明，负反馈对非线性失真有改善作用，减小了非线性失真。

（2）将接入T1的基极，实验现象为：此时，电路的反馈类型为正反馈。

正反馈是不稳定的，示波器上的波形不停的变化，向上方散开。

九、实验课后题1、整理实验数据，分析实验结果。

答：见上述分析2、根据实验，总结负反馈对放大电路性能的影响。

专业班次电气工程及其自动化组别第九组题目负反馈放大器姓名（学号）日期 2018.11.20 答：提高了增益的稳定性，引入负反馈后，闭环增益的相对稳定度提高了，且负反馈越深，闭环增益的稳定性越好；减小了非线性失真，引入负反馈后，在输入波形不失真的前提下，可以改善失真的输出波形，改善了非线性失真；对输入输出电阻有影响，该反馈组态为电压串联负反馈，引入负反馈后，输入电阻增大，输出电阻减小。

3、如果输入信号存在失真，能否用负反馈来改善？。

答：不可以。

负反馈减小的非线性失真所指的是反馈环内的失真。

如果输入波形本身就是失真的，这时即使引入负反馈，也无济于事。

十、实验小结1、测量电阻时应先断电。

2、调整好静态工作点后，无需再调两个滑动变阻器。

3、直流稳压电源，函数信号发生器，示波器跟交流数字毫伏表都需要共地.。

实验五负反馈放大器一、实验目的1.进一步了解负反馈对放大器性能的影响。

2.进一步掌握放大器的放大倍数、输入、输出电阻和频响的测量方法。

二、实验原理放大器中采用负反馈，在降低放大倍数的同时，可使放大器的某些性能大大改善。

负反馈的类型很多，本实验以一个两级电压串联负反馈放大电路为例，来实践负反馈放大器性能的测量和调整，如图所示。

图中电阻Rf从第二级T2集电极接到第一级T1的发射极构成负反馈。

以下列出负反馈放大器的有关公式，供验证分析时作参考。

1.放大倍数和放大倍数稳定度闭环放大倍数：式中Av为开环放大倍数，反馈系数为反馈放大器放大倍数稳定度与无反馈放大器放大倍数稳定度有如下关系可见，负反馈放大器比无反馈放大器的稳定性提高了倍。

2.频响特性引人负反馈后，放大器频响曲线的上限频率为而下限频率为，可见负反馈放大器的频带加宽。

3.输入和输出电阻如电路图所示电压串联负反馈放大器的输入电阻为式中实际的串联负反馈放大器的输入电阻：电压负反馈放大器的输出电阻有如下关系：式中三、实验设备示波器、低频信号发生器、万用表、晶体管毫伏表、实验电路板四、实验内容1．静态工作点测量根据电路图接线，将输入端对地短接。

接入直流电源Vcc（+12V），调节Rw1和Rw2，使VceQ1和VceQ2分别等于6V，测量并记录多级放大器的静态值。

V B1 V C1V E1Vbe1 Vce1 Ic1 实验值V B2V C2V E2Vbe2 Vce2 Ic2 实验值2测量开环与闭环放大倍数：从放大器的输入端加入f=1KHZ、Vi=10mV的正弦信号，用示波器观察Vo，若波形失真可微调Rw2，用交流毫伏表测输入输出电压，填写表格。

测试条件开环闭环输入电压（Vi）10mV 10mV 10mV 10mV 输出电压（Vo）电压放大倍数（Av）3．测量负反馈放大器对放大倍数恒定性的影响在上面的实验中保持信号频率、幅值不变，将电源从12V降到10V，分别用交流毫伏表测量开环和闭环情况下的输出电压值，按下列公式进行计算两种状态下放大倍数的相对变化值，并将测量和计算结果记入表中。

百度文库 - 让每个人平等地提升自我课程名称： 模拟电子技术实验项目名称： 负反馈放大电路学生姓名： 专业班级： 学号：实验日期：一、试验目的加深理解放大电路中引入负反馈的方法和负反馈对放大器各项性能指标的影响 二、实验内容1、按给定电路创建待仿真实验电路。

Q12N2222AQ22N2222AC110µFC210µFC310µFCe1100µFCe2100µFCf 20µFJ2Key = BJ3Key = CJ1Key = A J4Key = CXSC1ABExt Trig++__+_XBP1INOUTUoUiUsRb1100kΩRb220kΩRc12.4kΩRe11kΩRf28.2kΩRb322kΩRb410kΩRc22.4kΩRe21kΩRf38.3kΩRL 2.4kΩV112 VRs 10kΩRf 8.2kΩRf1100ΩVs5mVpk 1kHz 0°2、在输入端加入f=1KHz ，Us=5mV p 的正弦信号。

3、合上J1、J3、J4，断开J2组成基本放大器，进行仿真，用示波器记录输入、输出波形，并读出输入U i 、输出U O 的幅度，计算增益Av=20lg(U O /U i )；测量基本放大器输入电阻R i 及输出电阻R o ：用交流苏州科技学院实验报告 图1电压表测量U S、U i，输入电阻为R i=R S•U i/(U S-U i)，用交流电压表测量空载时的输出电压U O及带载时的输出电压U L，输出电阻为R O=(U O/U L-1)•R L；用波特图仪测量幅频特性曲线和相频特性曲线，找出上下限频率f L、f H。

输入U i、输出U O分别为：Av=20lg(U O/U i)=773输入U i及带载时的输出电压U L为：Ri=R S·U i/(U S-U i)=9699ΩR O=(U O/U L-1)·R L=1258Ω图2图3其输入输出波形为幅频特性曲线和相频特性曲线4、合上J1、J2，断开J3、J4组成负反馈放大器，进行仿真，记录输入、输出幅度，计算增益；测量负反馈放大器的输入、输出电阻；用波特图仪测量幅频特性曲线和相频特性曲线，找出上下限频率f L、f H。

负反馈放大电路的设计与仿真实验报告一．实验报告1.掌握两种耦合方式的多级放大电路的静态工作点的调试方法。

2.掌握多级放大电路的电压放大倍数, 输入电阻, 输出电阻的测试方法。

3.掌握负反馈对放大电路动态参数的影响。

二．实验原理三．实际放大电路由多级组成, 构成多级放大电路。

多级放大电路级联而成时, 会互相产生影响。

故需要逐级调整, 使其发挥发挥放大功能。

四．实验步骤1.两级阻容耦合放大电路（无反馈）两级阻容耦合放大电路图（1）测输入电阻及放大倍数由图可得输入电流Ii=107.323nA输入电压Ui=1mA输出电压Uo=107.306mV.则由输入电阻Ri=Ui/Ii=9.318kOhm.放大倍数Au=Uo/Ui=107.306（2）测输出电阻输出电阻测试电路由图可得输出电流Io=330.635nA.则输出电阻Ro=Uo/Io=3.024kOhm.（3）频率响应幅频响应与相频响应由左图可知当放大倍数下降到中频的0.707倍对应的频率为上限频率或下限频率。

由下表可知, 中频对应的放大倍数是601.1943则上限频率或下限频率对应的放大倍数应为425.044左右。

故下限频率为f L=50.6330kHZ上限频率为f H=489.3901kHZ则频带宽度为438.7517kHZ(4)非线性失真当输入为10mA时开始出现明显失真, 输出波形如下图所示2.有串联电压负反馈的两级阻容耦合放大电路有串联电压负反馈的两级阻容耦合放大电路图（1）测输入电阻及放大倍数由图可得输入电流Ii=91.581nA.输入电压Ui=1mA.输出电压Uo=61.125mV. 则由输入电阻Ri=Ui/Ii=10.919kOhm.放大倍数Au=Uo/Ui=61.125（2）测输出电阻由图可得输出电流Io=1.636uA.则输出电阻Ro=Uo/Io=611.247Ohm（3）频率响应幅频相应与相频相应由图可知当放大倍数下降到中频的0.707倍对应的频率为上限频率或下限频率。

负反馈放大电路实验目的1.学会识别负反馈电路的类型。

2.掌握负反馈放大电路性能的测量和调试方法。

实验仪器1.双踪示波器X12.函数发生器X13.数字万用表X14.直流稳压电源X15.模拟实验箱X16.交流毫伏表X1实验原理1.引入负反馈，放大电路的放大倍数会下降，且放大倍数只与反馈网络参数有关。

2.负反馈对放大电路输入电阻的影响只取决于输入端是串联反馈还是并联反馈，与反馈信号采样无关。

3.对于电压负反馈，会使输出电阻减少；对于电流负反馈，会增加输出电阻。

实验内容：1.负反馈放大电路性能测量(1).调节静态工作点实验电路图：实验步骤：1.如图所示连接电路，调节Rp1、Rp2,使静态工作UCEQ1=8V,UCEQ2=6V。

2.使用万用表测量静态工作点的数值。

实验结果：测量静态工作点的数据(2).放大倍数测量实验电路图：实验步骤：1.如图连接电路，在B端接入f=1kHz的正弦信号，调节函数发生器幅值，用交流毫伏表在A端测量电压（Ui=1mV）。

2.调节Rp1，Rp2直至波形不失真。

3.按照下列表格测量输出电压，计算开环空载放大倍数。

4.将虚线部分电路接入，按照下列表格测量输出电压，计算闭环空载放大倍数。

5.根据表2，验证Au=1/Fuu。

实验结果：闭环空载电路性能2.负反馈放大电路负载性能测量(1).开环负载性能测量实验电路图：操作步骤：1.如上图实线部分所示连接电路。

2.按照下列表格测量输出电压，计算放大倍数和输出电阻。

实验结果：开环负载性能测量(4)闭环负载性能测量操作步骤：1.如上图虚线部分连接电路。

2.按照下列表格测量输出电压，计算放大倍数和输出电阻。

实验结果：闭环负载性能测量实验总结：。
