了解滤波器的参数和性能指标滤波器是信号处理等领域中常用的工具,用于对信号进行滤波和处理。
了解滤波器的参数和性能指标对于正确选择和设计滤波器至关重要。
在本文中,我们将介绍滤波器的常见参数和性能指标,帮助读者更好地理解滤波器的工作原理和应用。
一、滤波器的参数和性能指标1. 截止频率(Cutoff Frequency)截止频率是指滤波器对于信号进行截断的频率。
在低通滤波器中,截止频率是指滤波器开始滤除高频成分的频率。
在高通滤波器中,截止频率是指滤波器开始滤除低频成分的频率。
2. 通带增益(Passband Gain)通带增益是指滤波器在通过信号时的放大或衰减程度。
对于不同类型的滤波器,通带增益可以是一个固定值(如衰减滤波器)或一个可调节的参数(如主动滤波器)。
3. 带宽(Bandwidth)带宽是指滤波器能够通过信号的频率范围。
在低通滤波器中,带宽通常是指从截止频率到无穷大的频率范围。
在高通滤波器中,带宽通常是指从零频率到截止频率的频率范围。
4. 滚降(Roll-off)滚降是指滤波器在截止频率附近频率响应的变化率。
对于陡降滤波器,滚降较大,频率响应在截止频率附近迅速下降。
对于渐变滤波器,滚降较小,频率响应在截止频率附近缓慢下降。
5. 相移(Phase Shift)相移是指滤波器引入到信号中的时间延迟。
相移可以对信号的相位和时间关系产生影响,特别是对于需要准确时间同步的应用(如音频和视频)。
6. 结构(Structure)结构是指滤波器的实现方式,如巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器等。
每种结构都有其优点和缺点,需要根据应用需求选择合适的结构。
二、滤波器的应用滤波器在各个领域都有广泛的应用。
以下是一些常见的滤波器应用示例:1. 通信系统中的滤波器通信系统中常用的滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。
这些滤波器用于信号调制、解调、频谱整形等任务。
2. 音频和音视频处理中的滤波器音频和音视频处理中经常使用滤波器来去除噪声、平滑音频信号、增强低频成分等。
滤波器测试指标滤波器是一种常用的信号处理工具,用于改变信号的频率特性。
在现实生活中,滤波器广泛应用于音频处理、图像处理、通信系统等领域。
为了确保滤波器的性能和效果,需要进行滤波器测试,并根据一些指标来评估其性能。
本文将介绍一些常见的滤波器测试指标。
1. 频率响应频率响应是衡量滤波器性能的重要指标之一。
它描述了滤波器对不同频率信号的响应情况。
一般来说,滤波器应该能够在感兴趣的频率范围内对信号进行衰减或增强,而在其他频率范围内保持较低的响应。
通过绘制滤波器的频率响应曲线,可以直观地了解滤波器的频率特性。
2. 幅频响应幅频响应是频率响应的一种表示形式,它描述了滤波器在不同频率下的增益或衰减情况。
通过绘制幅频响应曲线,可以清楚地观察到滤波器在不同频率下的增益或衰减情况。
一般来说,滤波器应在感兴趣的频率范围内具有较高的增益或较低的衰减,而在其他频率范围内具有较低的增益或较高的衰减。
3. 相频响应相频响应描述了滤波器对输入信号的相位变化情况。
滤波器的相频响应通常在频率响应曲线的基础上进行绘制。
相频响应的曲线可以显示滤波器对不同频率下信号相位的变化情况。
相位变化对于某些应用非常重要,如音频处理和通信系统。
4. 群延迟群延迟是指滤波器对不同频率下信号的传输延迟。
滤波器的群延迟可以通过测量滤波器的相频响应来计算。
群延迟是一个与频率有关的指标,它描述了滤波器对不同频率下信号的传输延迟的变化情况。
在某些应用中,如音频处理和通信系统,群延迟对于保持信号的时域特性非常重要。
5. 阻带衰减阻带衰减是描述滤波器在阻带内对信号的衰减程度。
一般来说,滤波器在阻带内应该具有较高的衰减,以确保不希望的频率成分被过滤掉。
阻带衰减通常以分贝为单位进行表示,分贝数值越大,衰减越明显。
6. 过渡带宽过渡带宽是指频率响应曲线中从通带到阻带之间的频率范围。
过渡带宽越小,滤波器的频率特性转换越快,滤波器的性能越好。
过渡带宽也是衡量滤波器性能的重要指标之一。
滤波器的测试指标1.频率响应:滤波器的频率响应是指滤波器对不同频率信号的传递特性。
常见的频率响应测试指标包括截止频率、通带衰减、阻带衰减等。
截止频率是指滤波器开始对输入信号进行滤波的频率点,通常用3dB衰减的截止频率表示;通带衰减指的是在通带频率范围内,滤波器输出信号的幅度与输入信号幅度之间的差异;阻带衰减是指在阻带频率范围内,滤波器输出信号的幅度与输入信号幅度之间的差异。
2.相移:滤波器的相移是指滤波器对不同频率信号的相位延迟。
相移可以导致滤波后信号的时间偏移,对于一些实时性要求较高的应用,相移的大小需要控制在一定范围内。
3.滤波器类型:测试滤波器类型的指标包括带通、带阻、低通和高通等。
这些指标描述了滤波器对于不同频率信号的传递特性。
4.阻带纹波:滤波器的阻带纹波是指在阻带频率范围内,滤波器输出信号幅度的波动情况。
阻带纹波越小,滤波器的准确性越高。
5.相位响应:相位响应描述了滤波器对不同频率信号的相位变化。
相位响应需要控制在一定范围内,以避免引起信号的相位失真。
6.噪声:滤波器的噪声是指滤波器在信号传递过程中引入的额外噪声。
噪声应尽量低,以保证滤波器对信号的准确度。
7.稳定性:滤波器的稳定性是指滤波器对输入信号的响应是否稳定。
稳定性测试指标包括有界输入稳定性和有界输出稳定性。
有界输入稳定性指的是当输入信号有界时,输出信号也是有界的;有界输出稳定性指的是当输入信号为0时,输出信号也为0。
8.精度:滤波器的精度是指滤波器输出信号与输入信号之间的误差。
通常使用均方误差(MSE)和峰值信噪比(PSNR)等指标来评估滤波器的精度。
9.鲁棒性:滤波器的鲁棒性是指滤波器对输入信号的变化和噪声的敏感程度。
鲁棒性越高,滤波器对于输入信号变化的适应性越好。
总之,滤波器的测试指标包括频率响应、相移、滤波器类型、阻带纹波、相位响应、噪声、稳定性、精度和鲁棒性等方面,这些指标可以用于评估滤波器的性能和准确度。
滤波器的选择和测试需根据具体应用场景和需求来确定。
数字滤波器的主要技术指标数字滤波器是一种对数字信号进行滤波处理的设备或算法,通过改变信号的频率成分,实现信号的去噪、增强或调整的目的。
主要技术指标是指用于评估数字滤波器性能的一些重要参数,下面将从频率响应、通带特性、截止频率、滤波器类型和滤波器阶数等几个方面介绍数字滤波器的主要技术指标。
1. 频率响应:频率响应是描述数字滤波器对不同频率信号的响应程度的指标。
常见的频率响应包括低通、高通、带通和带阻等。
低通滤波器能够通过低于截止频率的信号,而高通滤波器则能通过高于截止频率的信号。
带通滤波器可以通过位于两个截止频率之间的信号,而带阻滤波器则能阻止位于两个截止频率之间的信号。
2. 通带特性:通带特性是指数字滤波器在通带内的频率响应特点。
通带特性可以用来描述数字滤波器在通带内的增益、相位响应和群延迟等参数。
通带特性的好坏决定了数字滤波器对信号的处理效果,通常要求通带内的增益保持平坦,相位变化小,群延迟均匀。
3. 截止频率:截止频率是指数字滤波器在频率响应中的一个重要参数,用来区分不同类型的滤波器。
低通滤波器的截止频率是指能通过信号的最高频率,而高通滤波器的截止频率则是指能通过信号的最低频率。
带通和带阻滤波器的截止频率则是指能通过信号的上下截止频率。
4. 滤波器类型:滤波器类型是指数字滤波器根据不同的响应特性进行分类的方式。
常见的滤波器类型有FIR(有限脉冲响应)滤波器和IIR(无限脉冲响应)滤波器。
FIR滤波器的特点是稳定、线性相位和易于设计,但计算复杂度较高。
而IIR滤波器的特点是计算复杂度低,但可能不稳定且具有非线性相位。
5. 滤波器阶数:滤波器阶数是指滤波器中的延迟单元数目,用来描述滤波器的复杂度和性能。
滤波器阶数越高,滤波器的响应特性越陡峭,但同时也会增加滤波器的计算复杂度。
选择适当的滤波器阶数能够平衡滤波器的性能和计算复杂度。
数字滤波器的主要技术指标包括频率响应、通带特性、截止频率、滤波器类型和滤波器阶数等。
低通滤波器的主要参数包括:
1.截止频率(cutoff frequency):低通滤波器的截止频率是指滤
波器能够通过的最高频率。
低于截止频率的信号成分将被滤波器通过,高于截止频率的信号成分将被滤除。
2.通带增益(passband gain):指滤波器在通带内的增益或衰减。
通带是指信号通过滤波器后不被削弱的频率范围。
3.阻带衰减(stopband attenuation):指滤波器在阻带内的信号
衰减程度。
阻带是指信号被滤波器削弱的频率范围。
4.滤波器类型(filter type):低通滤波器的类型包括
Butterworth滤波器、Chebyshev滤波器、Bessel滤波器等,不同类型的滤波器具有不同的频率响应和性能。
5.滤波器阶数(filter order):指滤波器具有的极点或零点的数
量。
滤波器阶数越高,滤波器的性能越好,但计算量也会增加。
6.通带宽度(passband width):指低通滤波器的通带宽度,即通
带内的频率范围。
通带宽度越宽,滤波器通过低频成分的能力越强,但也会增加信号失真的可能性。
这些参数可以根据不同的应用需求进行选择和调整,以达到最佳的滤波效果。
滤波器的性能指标和评估方法滤波器是信号处理中常用的工具,它可以去除噪声、增强信号等。
为了衡量滤波器的性能,人们定义了一系列的性能指标,并采用特定的评估方法进行验证。
本文将详细介绍滤波器的性能指标和评估方法。
一、滤波器的性能指标1.1 通带增益(Passband Gain)通带增益是指滤波器在信号传递过程中引入的增益效果。
通常用单位分贝(dB)来表示,可以通过测量滤波器输入和输出信号的幅值差异来计算。
1.2 阻带衰减(Stopband Attenuation)阻带衰减是指滤波器在阻带范围内对信号的衰减程度,即滤波器在阻带内部引入的幅度减小量。
也通常以分贝(dB)为单位进行表示。
1.3 通带带宽(Passband Bandwidth)通带带宽是指滤波器在频域上可以传递有效信号的范围。
在评估滤波器的性能时,通带带宽是一个重要的指标。
它可以通过测量信号在通带内的频率范围来确定。
1.4 阻带带宽(Stopband Bandwidth)阻带带宽是指滤波器在频域上可以有效抑制信号的范围。
同样地,在评估滤波器的性能时,阻带带宽也是一个重要的指标。
1.5 相移(Phase Shift)相移是指滤波器在信号传递中引入的相位改变。
理想情况下,滤波器应该在通带内引入最小的相移。
相移可通过比较滤波器输入和输出信号的相位差异来定量评估。
二、滤波器的评估方法2.1 频率响应曲线(Frequency Response Curve)频率响应曲线是一种常用的滤波器评估方法。
通过测量滤波器在不同频率下的增益和衰减情况,可以得到滤波器的频率响应曲线。
频率响应曲线通常以dB为纵坐标,频率为横坐标。
2.2 通带失真(Passband Distortion)通带失真是指滤波器在信号传递过程中引入的非线性失真。
通过比较信号输入和输出的波形,可以观察到通带失真的情况。
通带失真也可以通过测量输入信号经过滤波器后的总谐波畸变来评估。
2.3 阻带衰减曲线(Stopband Attenuation Curve)阻带衰减曲线是用来评估滤波器阻带衰减性能的一种方法。

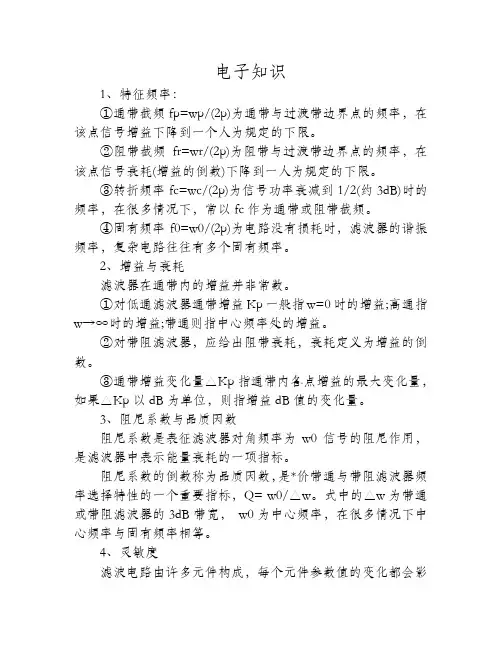

电子知识1、特征频率:①通带截频fp=wp/(2p)为通带与过渡带边界点的频率,在该点信号增益下降到一个人为规定的下限。
②阻带截频fr=wr/(2p)为阻带与过渡带边界点的频率,在该点信号衰耗(增益的倒数)下降到一人为规定的下限。
③转折频率fc=wc/(2p)为信号功率衰减到1/2(约3dB)时的频率,在很多情况下,常以fc作为通带或阻带截频。
④固有频率f0=w0/(2p)为电路没有损耗时,滤波器的谐振频率,复杂电路往往有多个固有频率。
2、增益与衰耗滤波器在通带内的增益并非常数。
①对低通滤波器通带增益Kp一般指w=0时的增益;高通指w→∞时的增益;带通则指中心频率处的增益。
②对带阻滤波器,应给出阻带衰耗,衰耗定义为增益的倒数。
③通带增益变化量△Kp指通带内各点增益的最大变化量,如果△Kp以dB为单位,则指增益dB值的变化量。
3、阻尼系数与品质因数阻尼系数是表征滤波器对角频率为w0信号的阻尼作用,是滤波器中表示能量衰耗的一项指标。
阻尼系数的倒数称为品质因数,是*价带通与带阻滤波器频率选择特性的一个重要指标,Q= w0/△w。
式中的△w为带通或带阻滤波器的3dB带宽,w0为中心频率,在很多情况下中心频率与固有频率相等。
4、灵敏度滤波电路由许多元件构成,每个元件参数值的变化都会影响滤波器的性能。
滤波器某一性能指标y对某一元件参数x变化的灵敏度记作Sxy,定义为:Sxy=(dy/y)/(dx/x)。
该灵敏度与测量仪器或电路系统灵敏度不是一个概念,该灵敏度越小,标志着电路容错能力越强,稳定性也越高。
5、群时延函数当滤波器幅频特性满足设计要求时,为保证输出信号失真度不超过允许范围,对其相频特性∮(w)也应提出一定要求。
在滤波器设计中,常用群时延函数d∮(w)/dw*价信号经滤波后相位失真程度。
群时延函数d∮(w)/dw越接近常数,信号相位失真越小。
IBIS模型是一种基于V/I曲线对I/O BUFFER快速准确建模方法,是反映芯片驱动和接收电气特性一种国际标准,它提供一种标准文件格式来记录如驱动源输出阻抗、上升/下降时间及输入负载等参数,非常适合做振荡和串扰等高频效应计算与仿真。
滤波器的参数指标滤波器是一种能在信号中滤除噪声和干扰的电路。
滤波器的参数指标是评估它的性能和效果的关键因素。
以下是常见的滤波器参数指标。
1. 频率响应:滤波器的频率响应是在整个频率范围内的增益或衰减。
频率响应可以用频率特性曲线来表示,是滤波器性能的重要指标。
频率响应的变化会影响滤波器滤波噪声的效果。
2. 带宽:带宽是指可以通过滤波器的频率范围。
在某些应用中,需要高通或低通滤波器;在这些滤波器中,带宽的选择非常重要。
带宽的变化会影响滤波器的性能和输出的频率范围。
3. 放大倍数:放大倍数是指信号通过滤波器时的幅度增益。
放大倍数可以为正数、负数或零。
这个因素直接影响信号通过滤波器后的输出幅度。
4. 稳定性:稳定性是指滤波器的输出在输入变化时的稳定性。
滤波器应该是稳定的,以确保输出信号不会出现漂移或震荡。
5. 通带纹波:通带纹波是指滤波器在通过带过程中的强度波动。
这来自滤波器对某些频率的增强或削弱。
通带纹波应该尽可能地小才能使滤波器的频率响应更加平滑。
6. 阻带衰减:阻带衰减是指在阻带频率范围内的滤波器降低信号强度的程度。
这通常表示为分贝(dB)数。
阻带衰减应该尽可能地大,以使滤波器在阻带中更有效地减弱信号。
7. 群延迟:群延迟是指在滤波器通带内滤波器对不同频率的信号所产生的延迟。
群延迟应该尽可能地保持不变,以使滤波器对信号进行的延迟尽可能小。
在设计滤波器时,需要平衡这些参数指标。
因此,根据实际的应用场景,选择合适的参数指标才能使滤波器达到最佳的效果和性能。
滤波器测试指标滤波器是信号处理中常用的一种工具,用于改变信号的频率特性或波形。
它可以滤除不需要的频率成分,保留感兴趣的信号。
滤波器的性能评估是衡量其有效性和适用性的重要指标。
一、频率响应频率响应是评估滤波器性能的重要指标之一。
它描述了滤波器在不同频率下的增益或衰减情况。
通常用频率响应曲线来表示,横轴表示频率,纵轴表示增益或衰减。
频率响应曲线可以帮助我们了解滤波器在不同频率下的传递特性,以及它对不同频率信号的处理效果。
二、截止频率截止频率是指滤波器对信号进行滤波的边界频率。
在低通滤波器中,截止频率是指滤波器能够通过的最高频率。
在高通滤波器中,截止频率是指滤波器能够通过的最低频率。
截止频率的选择直接影响着滤波器的滤波效果,需要根据具体应用场景来确定。
三、滤波器类型滤波器可以根据其频率响应特性来分类。
常见的滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
低通滤波器能够通过低于截止频率的信号,而滤除高于截止频率的信号。
高通滤波器则相反,能够通过高于截止频率的信号,而滤除低于截止频率的信号。
带通滤波器则可以通过一定范围内的信号,而滤除其他频率的信号。
带阻滤波器则相反,可以滤除一定范围内的信号,而通过其他频率的信号。
四、滤波器的阶数滤波器的阶数是指滤波器的复杂度或复杂程度。
阶数越高,滤波器的频率响应越陡峭,滤波器的滤波效果越好。
但是,高阶滤波器也会带来更多的计算复杂度和延迟。
在实际应用中,需要根据需要权衡阶数与性能的平衡。
五、滤波器的时域响应除了频率响应,滤波器的时域响应也是评估其性能的重要指标之一。
时域响应描述了滤波器对输入信号的处理效果,可以分析滤波器的时延、失真等情况。
常见的时域响应包括单位脉冲响应和单位阶跃响应。
六、滤波器的稳定性滤波器的稳定性是指滤波器的输出是否会在输入有限的情况下无穷增长或发散。
稳定的滤波器可以保证输出信号有限且收敛,不会出现不稳定的情况。
稳定性是滤波器设计中需要考虑的重要因素。
滤波器简介滤波器是一种电子电路,它可以对信号进行滤波,即只传递某个频率范围内的信号,而抑制其他频率的信号。
它是电子通信、音频处理、图像处理、雷达计量、医疗设备等各种领域中不可或缺的组成部分。
滤波器的主要作用是改变信号的频谱特性,使得其中一种频率或频率范围的信号得到增强,而其他频率的信号则被抑制。
它可以根据需要选择性地增强或抑制某些频率范围内的信号,达到对信号进行滤波的效果。
常见的滤波器有低通滤波器、高通滤波器、带通滤波器、带阻滤波器等。
其中,低通滤波器可以通过滤除信号中高于所需频率的成分来实现光滑信号的效果;高通滤波器可以通过滤除信号中低于所需频率的成分来实现去除噪声的效果;带通滤波器可以选择性地传递一个频率范围内的信号,用于调节音频范围等;带阻滤波器则可选择性地阻止一个频率范围内的信号,通常用于去除特定频率的噪声。
滤波器的两个参数是截止频率和带宽。
截止频率是指滤波器开始对信号进行滤波的频率,高于截止频率的信号组成部分被过滤掉。
而带宽是指滤波器中可以通过的频率范围,是一个频率区间。
滤波器的性能指标有两个:通带增益和阻带衰减。
通带增益是指在滤波器的带宽内,通过滤波器的信号的增益,也就是信号的放大倍数。
阻带衰减是指在滤波器的带外范围内被滤除掉的信号的衰减值,也就是信号的降幅倍数。
滤波器的种类很多,根据其处理的信号类型可以分为模拟滤波器和数字滤波器两种类型。
模拟滤波器是指基于模拟电路实现的滤波器,可以处理模拟信号。
数字滤波器是指通过数字信号处理实现的滤波器,可以处理数字信号。
模拟滤波器的优势在于能够实现较高的信号精度,常用于高精度的模拟信号滤波。
数字滤波器的优势在于能够实现较强的信号处理能力,常用于实时信号处理和大数据处理。
在实际应用过程中,滤波器的性能往往受到很多因素的影响,比如脉冲响应、稳定性、增益平坦度等。
有时候还需要组合使用多种滤波器,以达到更好的滤波效果。
例如,为了获得一个宽带宽的声音,可以通过使用带通滤波器和低通滤波器组成的级联滤波器来实现。
滤波器的主要参数(Definitions):中心频率(Center Frequency):滤波器通带的频率f0,一般取f0=(f1+f2)/2,f1、f2为带通或带阻滤波器左、右相对下降1dB或3dB边频点。
窄带滤波器常以插损最小点为中心频率计算通带带宽。
截止频率(Cutoff Frequency):指低通滤波器的通带右边频点及高通滤波器的通带左边频点。
通常以1dB或3dB相对损耗点来标准定义。
相对损耗的参考基准为:低通以DC处插损为基准,高通则以未出现寄生阻带的足够高通带频率处插损为基准。
通带带宽(BWxdB):指需要通过的频谱宽度,BWxdB=(f2-f1)。
f1、f2为以中心频率f0处插入损耗为基准,下降X(dB)处对应的左、右边频点。
通常用X=3、1、0.5 即BW3dB、BW1dB、BW0.5dB 表征滤波器通带带宽参数。
分数带宽(fractional bandwidth)=BW3dB/f0×100[%],也常用来表征滤波器通带带宽。
插入损耗(Insertion Loss):由于滤波器的引入对电路中原有信号带来的衰耗,以中心或截止频率处损耗表征,如要求全带插损需强调。
纹波(Ripple):指1dB或3dB带宽(截止频率)围,插损随频率在损耗均值曲线基础上波动的峰-峰值。
带波动(Passband Riplpe):通带插入损耗随频率的变化量。
1dB带宽的带波动是1dB。
带驻波比(VSWR):衡量滤波器通带信号是否良好匹配传输的一项重要指标。
理想匹配VSWR=1:1,失配时VSWR<1。
对于一个实际的滤波器而言,满足VSWR<1 BWdBBWdBdiv> 在入射波和反射波相位相同的地方,电压振幅相加为最大电压振幅Vmax ,形成波腹;在入射波和反射波相位相反的地方电压振幅相减为最小电压振幅Vmin ,形成波节。
其它各点的振幅值则介于波腹与波节之间。
这种合成波称为行驻波。
滤波器主要参数与特性指标滤波器的主要参数(Definitions ): 中心频率(Center Frequency ):滤波器通带的频率f0,一般取f0=(f1+f2 ) /2 , fl、f2 为带通或带阻滤波器左、右相对下降1dB或3dB边频点。
窄带滤波器常以插损最小点为中心频率计算通带带宽。
截止频率(Cutoff Frequency ):指低通滤波器的通带右边频点及高通滤波器的通带左边频点。
通常以1dB或3dB相对损耗点来标准定义。
相对损耗的参考基准为:低通以DC处插损为基准,高通则以未出现寄生阻带的足够高通带频率处插损为基准。
通带带宽(BWxdB:指需要通过的频谱宽度,BWxdB(f2-f1 )。
fl、f2为以中心频率f0处插入损耗为基准,下降X(dB)处对应的左、右边频点。
通常用X=3 1、0.5 即BW3dB BW1dB BW0.5dB表征滤波器通带带宽参数。
分数带宽(fractional bandwidth ) =BW3dB/f0x 100[%],也常用来表征滤波器通带带宽。
插入损耗(Insertion Loss ):由于滤波器的引入对电路中原有信号带来的衰耗,以中心或截止频率处损耗表征,如要求全带内插损需强调。
纹波(Ripple):指1dB或3dB带宽(截止频率)范围内,插损随频率在损耗均值曲线基础上波动的峰-峰值。
带内波动(Passband Riplpe):通带内插入损耗随频率的变化量。
idB带宽内的带内波动是1dB。
带内驻波比(VSWR衡量滤波器通带内信号是否良好匹配传输的一项重要指标。
理想匹配VSWR=1 1,失配时VSWR<1对于一个实际的滤波器而言,满足VSWR<1 BWdBBWdBdiv>在入射波和反射波相位相同的地方,电压振幅相加为最大电压振幅Vmax,形成波腹;在入射波和反射波相位相反的地方电压振幅相减为最小电压振幅Vmin,形成波节。
其它各点的振幅值则介于波腹与波节之间。
滤波器测试指标滤波器是信号处理中常用的工具,它可以通过改变信号的频率特性来实现滤波效果。
在实际应用中,滤波器的性能评估非常重要,因为它直接影响到信号处理的效果。
本文将介绍滤波器的常用测试指标,包括频率响应、幅频特性、相频特性、群延迟、失真以及滤波器类型等。
一、频率响应频率响应是衡量滤波器性能的重要指标之一。
它描述了滤波器在不同频率下对信号的响应情况。
通常用频率响应曲线来表示,横轴为频率,纵轴为增益。
频率响应曲线能够直观地展示滤波器的通带、阻带以及过渡带等特性。
二、幅频特性幅频特性是频率响应的一种常见表示形式,它描述了滤波器在不同频率下的增益变化情况。
通常用幅频特性曲线来表示,横轴为频率,纵轴为增益。
幅频特性能够清晰地显示滤波器在不同频率下的增益变化情况,帮助我们了解滤波器的衰减特性。
三、相频特性相频特性是指滤波器在不同频率下的相位变化情况。
相位变化会导致信号的时移,因此相频特性对于滤波器的时域性能评估非常重要。
相频特性通常用相频特性曲线来表示,横轴为频率,纵轴为相位。
相频特性曲线能够帮助我们了解滤波器在不同频率下的相位变化情况,从而评估其时域性能。
四、群延迟群延迟是指滤波器对不同频率信号的延迟情况。
群延迟可以影响信号的相位和幅度,因此对于滤波器的时域性能评估非常重要。
群延迟通常用群延迟曲线来表示,横轴为频率,纵轴为群延迟。
群延迟曲线能够帮助我们了解滤波器对不同频率信号的延迟情况,从而评估其时域性能。
五、失真失真是指滤波器对输入信号进行处理后引入的额外变化。
常见的失真包括幅度失真和相位失真。
幅度失真指的是滤波器对信号幅度的改变程度,相位失真指的是滤波器对信号相位的改变程度。
失真会影响信号的质量,因此评估滤波器的失真情况对于保证信号处理的准确性非常重要。
六、滤波器类型滤波器根据其频率响应特点可以分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器等不同类型。
不同类型的滤波器适用于不同的信号处理需求。
因此,在选择滤波器时,我们需要根据具体应用场景和信号特性来确定合适的滤波器类型。
滤波器的主要参数(Definitions):中心频率(Center Frequency):滤波器通带的频率f0,一般取f0=(f1+f2)/2,f1、f2为带通或带阻滤波器左、右相对下降1dB或3dB边频点。
窄带滤波器常以插损最小点为中心频率计算通带带宽。
截止频率(Cutoff Frequency):指低通滤波器的通带右边频点及高通滤波器的通带左边频点。
通常以1dB或3dB相对损耗点来标准定义。
相对损耗的参考基准为:低通以DC处插损为基准,高通则以未出现寄生阻带的足够高通带频率处插损为基准。
通带带宽(BWxdB):指需要通过的频谱宽度,BWxdB=(f2-f1)。
f1、f2为以中心频率f0处插入损耗为基准,下降X(dB)处对应的左、右边频点。
通常用X=3、1、0.5 即BW3dB、BW1dB、BW0.5dB 表征滤波器通带带宽参数。
分数带宽(fractional bandwidth)=BW3dB/f0×100[%],也常用来表征滤波器通带带宽。
插入损耗(Insertion Loss):由于滤波器的引入对电路中原有信号带来的衰耗,以中心或截止频率处损耗表征,如要求全带内插损需强调。
纹波(Ripple):指1dB或3dB带宽(截止频率)范围内,插损随频率在损耗均值曲线基础上波动的峰-峰值。
带内波动(Passband Riplpe):通带内插入损耗随频率的变化量。
1dB带宽内的带内波动是1dB。
带内驻波比(VSWR):衡量滤波器通带内信号是否良好匹配传输的一项重要指标。
理想匹配VSWR=1:1,失配时VSWR<1。
对于一个实际的滤波器而言,满足VSWR<1 BWdBBWdBdiv>在入射波和反射波相位相同的地方,电压振幅相加为最大电压振幅Vmax ,形成波腹;在入射波和反射波相位相反的地方电压振幅相减为最小电压振幅Vmin ,形成波节。
其它各点的振幅值则介于波腹与波节之间。
滤波器的技术指标滤波器是一种能够通过改变信号的频率响应来实现信号的去噪或频率选择性增强的电路或设备。
在各种应用中,滤波器被广泛用于电信、音频、图像以及各种仪器和设备中。
滤波器的性能指标反映了其在不同应用场景下的效果,可以通过以下几个方面来衡量:1.频率响应:频率响应是指滤波器在不同频率下对信号的响应情况。
频率响应通常由幅度响应和相位响应构成。
幅度响应描述了滤波器在不同频率下的增益或衰减情况,通常以dB为单位来表示。
相位响应描述了滤波器对输入信号引起的相位变化。
2.通带范围:滤波器的通带范围指的是它对于通过信号的频率范围。
对于低通滤波器来说,通带范围指的是低于一定截止频率的频率范围。
对于高通滤波器来说,通带范围指的是高于一定截止频率的频率范围。
对于带通滤波器来说,通带范围指的是介于两个截止频率之间的频率范围。
3.阻带范围:滤波器的阻带范围指的是它对于屏蔽信号的频率范围。
对于低通滤波器来说,阻带范围指的是高于一定截止频率的频率范围。
对于高通滤波器来说,阻带范围指的是低于一定截止频率的频率范围。
对于带通滤波器来说,阻带范围指的是低于第一个截止频率和高于第二个截止频率的频率范围。
4.截止频率:滤波器的截止频率指的是信号传递中波形变化剧烈的频率。
对于低通滤波器来说,截止频率是指能够通过滤波器的最高频率。
对于高通滤波器来说,截止频率是指能够通过滤波器的最低频率。
对于带通滤波器来说,截止频率是指能够通过滤波器的两个截止频率之间的频率范围。
5.抗混叠性能:抗混叠性能是指滤波器对于混叠现象的抵抗能力。
在采样过程中,如果输入信号的频率高于采样频率的一半(即奈奎斯特频率),就会发生混叠。
抗混叠性能好的滤波器能够有效抑制混叠信号,保证采样信号的质量。
6.直流补偿:直流补偿是指滤波器对直流偏置的处理能力。
在一些应用中,信号中可能存在直流分量,如果直接通过滤波器,直流分量会导致输出信号偏移。
直流补偿通过增加一个直流通路来消除直流偏置,使输出信号更加准确。
实际选型中,滤波器常⽤的技术指标
在实际选型中,滤波器常⽤的技术指标如下:
1.通带频率范围
这个表⽰需要滤波器通过的频段,不多说了。
2. 3dB带宽
通带的最⼩插⼊损耗点(通带传输特性的最⾼点)向下移3dB时所能测的通带宽度。
这个指标越窄,表明滤波器的过渡带越陡峭,频率过滤性能越佳。
3.通带插⼊损耗
由于滤波器的组件的电阻性损耗(如电感、电容、导体和介质的不理想)和滤波器的输⼊输出端存在反射损耗,即使在通带内,滤波器本⾝也会带来插⼊损耗。
这个值越⼩,在通带内对系统影响越⼩。
4.带内纹波
表明上述通带插⼊损耗在通带内的波动范围,带内纹波越低越好,否则会增加过滤波器的不同频率信号的功率起伏。
5.带外抑制
带外抑制⼀般⽤通带外的带外滚降来描述,即规定滤波器通带外每频率下降的分贝数。
这个值越⼤,表⽰阻带内阻断信号的能⼒越强。
6. VSWR
⼀般来讲,VSWR同所有⽆源器件⼀样,越低越好。
通常滤波器VSWR典型值可以低于1.3。
7.承受功率
对于有⼤功率要求的系统,需要匹配⼤功率容量设计的滤波器,否则会被击穿打⽕。
8. PIM(⽆源互调)
现代通信系统对⽆源器件的互调指标提出了⽐较严格的要求,对于常⽤的滤波器也是如此,常见的互调指标要求是-153dBc@2×43dBm。
滤波器设计中的性能指标和评估方法滤波器是一种能够去除或分离特定频率成分的电路或设备。
在电子通信、音频处理、图像处理以及其他领域中,滤波器的设计起着至关重要的作用。
在滤波器的设计过程中,性能指标和评估方法被广泛应用来判断滤波器的有效性和适用性。
本文将介绍滤波器设计中常用的性能指标以及评估方法。
一、性能指标1. 通频带:通频带指的是滤波器可以通过的频率范围。
在滤波器设计中,通频带的选择取决于需要传递的信号频率范围。
过窄或过宽的通频带都会导致滤波效果不理想。
2. 阻带:阻带指的是滤波器能够有效屏蔽或削弱的频率范围。
在滤波器设计中,阻带的选择取决于需要抑制或削弱的信号频率范围。
阻带越宽,滤波器对非期望信号的抑制效果越好。
3. 通带波纹:通带波纹是指滤波器在通频带内的增益变化。
通带波纹越小,滤波器对信号的失真程度越小,增益变化越平稳。
4. 阻带衰减:阻带衰减是指滤波器在阻带范围内对信号的衰减程度。
阻带衰减越大,滤波器对非期望信号的抑制效果越好。
5. 相移:相移是滤波器对信号引入的时间延迟或相位变化。
在某些应用中,对相移的要求非常严格,需要尽量减小相移,使滤波器输出的信号与输入信号尽可能保持同步。
二、评估方法1. 幅频响应曲线:幅频响应曲线是衡量滤波器频率特性的重要方法。
通过绘制滤波器的幅频响应曲线,可以清晰地了解滤波器在不同频率下的增益特性。
2. 相频响应曲线:相频响应曲线是衡量滤波器相位特性的重要方法。
通过绘制滤波器的相频响应曲线,可以清晰地了解滤波器在不同频率下的相位特性。
3. 脉冲响应:脉冲响应是衡量滤波器时域特性的重要方法。
通过对滤波器输入单位脉冲信号,观察滤波器输出的脉冲响应,可以了解滤波器对不同频率信号的滤波效果。
4. 噪声特性:滤波器的噪声特性对于一些高灵敏度应用如音频处理和通信系统非常重要。
评估滤波器的噪声特性时,可以通过测量滤波器的信噪比或噪声功率等参数。
5. 时延特性:对于一些对相位要求较高的应用如雷达系统和射频通信系统,滤波器的时延特性至关重要。
FC滤波器指标有哪些 FC滤波器指标介绍fc滤波器指标有哪些fc滤波器指标介绍fc滤波器指标有哪些?下面就是fc滤波器的指标介绍。
1、fc滤波器特征频率:①通带截频fp=wp/(2p)为通带与过渡带边界点的频率,在该点信号增益下降到一个人为规定的下限。
②阻带截频fr=wr/(2p)为阻带与过渡带边界点的频率,在该点信号衰耗(增益的倒数)上升至一人为规定的上限。
③转折频率fc=wc/(2p)为信号功率衰减到1/2(约3db)时的频率,在很多情况下,常以fc作为通带或阻带截频。
④固有频率f0=w0/(2p)为电路没损耗时,fc滤波器的谐振频率,繁杂电路往往存有多个固有频率。
2、fc滤波器增益与衰耗fc滤波器在通带内的增益并非常数。
①对低通fc滤波器通带增益kp一般指w=0时的增益;高通指w→∞时的增益;带通则指中心频率处的增益。
②对Montagrierfc滤波器,应当得出阻带衰耗,衰耗定义为增益的倒数。
③通带增益变化量△kp指通带内各点增益的最大变化量,如果△kp以db为单位,则指增益db值的变化量。
3、fc滤波器阻尼系数与品质因数阻尼系数是表征fc滤波器对角频率为w0信号的阻尼作用,是fc滤波器中表示能量衰耗的一项指标。
阻尼系数的倒数称作品质因数,就是*价带通与Montagrierfc滤波器频率挑选特性的一个关键指标,q=w0/△w。
式中的△w为远距或Montagrierfc滤波器的3db频宽,w0为中心频率,在很多情况下中心频率与固有频率成正比。
4、fc滤波器灵敏度滤波电路由许多元件形成,每个元件参数值的变化都会影响fc滤波器的性能。
fc滤波器某一性能指标y对某一元件参数x变化的灵敏度记作sxy,定义为:sxy=(dy/y)/(dx/x)。
该灵敏度与测量仪器或电路系统灵敏度不是一个概念,该灵敏度越小,标志着电路容错能力越强,稳定性也越高。
除此之外除了一个fc滤波器的指标就无此可知了。
滤波器的性能指标滤波器在我们这个信息时代是⾮常重要的,它⼀般包括特征频率、增益与衰耗、阻尼系数与品质因数、灵敏度和群时延函数五个特性指标.下⾯就这五个指标进⾏具体的分析1、特征频率: ①通带截频fp=wp/(2p)为通带与过渡带边界点的频率,在该点信号增益下降到⼀个⼈为规定的下限。
②阻带截频fr=wr/(2p)为阻带与过渡带边界点的频率,在该点信号衰耗(增益的倒数)下降到⼀⼈为规定的下限。
③转折频率fc=wc/(2p)为信号功率衰减到1/2(约3dB)时的频率,在很多情况下,常以fc作为通带或阻带截频。
④固有频率f0=w0/(2p)为电路没有损耗时,滤波器的谐振频率,复杂电路往往有多个固有频率。
2、增益与衰耗 滤波器在通带内的增益并⾮常数。
①对低通滤波器通带增益Kp⼀般指w=0时的增益;⾼通指w→∞时的增益;带通则指中⼼频率处的增益。
②对带阻滤波器,应给出阻带衰耗,衰耗定义为增益的倒数。
③通带增益变化量△Kp指通带内各点增益的最⼤变化量,如果△Kp以dB为单位,则指增益dB值的变化量。
3、阻尼系数与品质因数 阻尼系数是表征滤波器对⾓频率为w0信号的阻尼作⽤,是滤波器中表⽰能量衰耗的⼀项指标。
阻尼系数的倒数称为品质因数,是*价带通与带阻滤波器频率选择特性的⼀个重要指标,Q= w0/△w。
式中的△w为带通或带阻滤波器的3dB带宽, w0为中⼼频率,在很多情况下中⼼频率与固有频率相等。
4、灵敏度 滤波电路由许多元件构成,每个元件参数值的变化都会影响滤波器的性能。
滤波器某⼀性能指标y对某⼀元件参数x变化的灵敏度记作Sxy,定义为: Sxy=(dy/y)/(dx/x)。
该灵敏度与测量仪器或电路系统灵敏度不是⼀个概念,该灵敏度越⼩,标志着电路容错能⼒越强,稳定性也越⾼。
5、群时延函数 当滤波器幅频特性满⾜设计要求时,为保证输出信号失真度不超过允许范围,对其相频特性∮(w)也应提出⼀定要求。
滤波器的主要参数(Definitions):
中心频率(Center Frequency):滤波器通带的频率f0,一般取f0=(f1+f2)/2,f1、f2为带通或带阻滤波器左、右相对下降1dB或3dB边频点。
窄带滤波器常以插损最小点为中心频率计算通带带宽。
截止频率(Cutoff Frequency):指低通滤波器的通带右边频点及高通滤波器的通带左边频点。
通常以1dB或3dB相对损耗点来标准定义。
相对损耗的参考基准为:低通以DC处插损为基准,高通则以未出现寄生阻带的足够高通带频率处插损为基准。
通带带宽(BWxdB):指需要通过的频谱宽度,BWxdB=(f2-f1)。
f1、f2为以中心频率f0处插入损耗为基准,下降X(dB)处对应的左、右边频点。
通常用X=3、1、0.5 即BW3dB、BW1dB、BW0.5dB 表征滤波器通带带宽参数。
分数带宽(fractional bandwidth)=BW3dB/f0×100[%],也常用来表征滤波器通带带宽。
插入损耗(Insertion Loss):由于滤波器的引入对电路中原有信号带来的衰耗,以中心或截止频率处损耗表征,如要求全带内插损需强调。
纹波(Ripple):指1dB或3dB带宽(截止频率)范围内,插损随频率在损耗均值曲线基础上波动的峰-峰值。
带内波动(Passband Riplpe):通带内插入损耗随频率的变化量。
1dB带宽内的带内波动是1dB。
带内驻波比(VSWR):衡量滤波器通带内信号是否良好匹配传输的一项重要指标。
理想匹配VSWR=1:1,失配时VSWR<1。
对于一个实际的滤波器而言,满足VSWR<1 BWdBBWdBdiv>
在入射波和反射波相位相同的地方,电压振幅相加为最大电压振幅Vmax ,形成波腹;在入射波和反射波相位相反的地方电压振幅相减为最小电压振幅Vmin ,形成波节。
其它各点的振幅值则介于波腹与波节之间。
这种合成波称为行驻波。
驻波比是驻波波腹处的电压幅值Vmax与波节处的电压幅值Vmin之比。
回波损耗(Return Loss):端口信号输入功率与反射功率之比的分贝(dB)数,也等于|20Log10ρ|,ρ为电压反射系数。
输入功率被端口全部吸收时回波损耗为无穷大。
回波损耗,又称为反射损耗。
是电缆链路由于阻抗不匹配所产生的反射,是一对线自身的反射。
从数学角度看,回波损耗为-10 lg [(反射功率)/(入射功率)]。
回波损耗愈大愈好,以减少反射光对光源和系统的影响。
阻带抑制度:衡量滤波器选择性能好坏的重要指标。
该指标越高说明对带外干扰信号抑制的越好。
通常有两种提法:一种为要求对某一给定带外频率fs抑制多少dB,计算方法为fs 处衰减量As-IL;另一种为提出表征滤波器幅频响应与理想矩形接近程度的指标——矩形系数(KxdB<1),KxdB=BWxdB/BW3dB,(X可为40dB、30dB、20dB等)。
滤波器阶数越多矩形度越高——即K越接近理想值1,制作难度当然也就越大。
延迟(Td):指信号通过滤波器所需要的时间,数值上为传输相位函数对角频率的导数,即Td=df/dv。
带内相位线性度:该指标表征滤波器对通带内传输信号引入的相位失真大小。
按线性相位响应函数设计的滤波器具有良好的相位线性度。
特性指标
1、特征频率:
1)通带截频fp=wp/(2p)为通带与过渡带边界点的频率,在该点信号增益下降到一个人为规定的下限;
2)阻带截频fr=wr/(2p)为阻带与过渡带边界点的频率,在该点信号衰耗下降到一人为规定的下限;
3)转折频率fc=wc/(2p)为信号功率衰减到1/2(约3dB)时的频率,在很多情况下,常以fc作为通带或阻带截频;
4)固有频率f0=w0/(2p)为电路没有损耗时,滤波器的谐振频率,复杂电路往往有多个固有频率。
2、增益与衰耗
滤波器在通带内的增益并非常数。
1)对低通滤波器通带增益Kp一般指w=0时的增益;高通指w→∞时的增益;带通则指中心频率处的增益;
2)对带阻滤波器,应给出阻带衰耗,衰耗定义为增益的倒数;
3)通带增益变化量△Kp指通带内各点增益的最大变化量,如果△Kp以dB为单位,则指增益dB值的变化量。
3、阻尼系数与品质因数
阻尼系数是表征滤波器对角频率为w0信号的作用,是滤波器中表示能量衰耗的一项指标。
阻尼系数的倒数称为品质因数,是*价带通与带阻滤波器频率选择特性的一个重要指标,Q= w0/△w。
式中的△w为带通或带阻滤波器的3dB带宽,w0为中心频率,在很多情况下中心频率与固有频率相等。
品质因数
电学和磁学的量。
表示一个储能器件(如电感线圈、电容等)、谐振电路中所储能量同每周期损耗能量之比的一种质量指标;串联谐振回路中电抗元件的Q值等于它的电抗与其等效串联电阻的比值;元件的Q值愈大,用该元件组成的电路或网络的选择性愈佳。
在串联电路中,电路的品质因数Q有两种测量方法,一是根据公式Q=UL/U0=Uc/U0测定,Uc与UL分别为谐振时电容器C与电感线圈L上的电压;另一种方法是通过测量谐振曲线的通频带宽度△f=f2-f1,再根据Q=f0/(f2-f1)求出Q值。
式中f0为谐振频率,f2与f1是失谐时,亦即输出电压的幅度下降到最大值的1/√2(=0.707)倍时的上、下频率点。
Q值越大,曲线越尖锐,通频带越窄,电路的选择性越好。
4、灵敏度
滤波电路由许多元件构成,每个元件参数值的变化都会影响滤波器的性能。
滤波器某一性能指标y对某一元件参数x变化的灵敏度记作Sxy,定义为:Sxy=(dy/y)/(dx/x)。
该灵敏度与测量仪器或电路系统灵敏度不是一个概念,该灵敏度越小,标志着电路容错能力越强,稳定性也越高。
5、群时延函数
当滤波器幅频特性满足设计要求时,为保证输出信号失真度不超过允许范围,对其相频特性∮(w)也应提出一定要求。
在滤波器设计中,常用群时延函数d∮(w)/dw*价信号经滤波后相位失真程度。
群时延函数d∮(w)/dw越接近常数。
