滤波器使用及全参数设置

滤波器使用方法滤波器是一种常用的信号处理器件，广泛应用于通信、音频、图像等领域。

它的主要作用是对输入信号进行滤波处理，以滤除噪声、调整频率响应或改变信号形态。

本文将介绍滤波器的使用方法，包括滤波器的选择、参数设置和使用注意事项等方面。

一、滤波器的选择在选择滤波器时，需要根据具体的应用场景和需求来确定。

常见的滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

根据信号的频率特性和滤波要求，选择合适的滤波器类型可以达到更好的滤波效果。

二、滤波器的参数设置在使用滤波器时，需要设置一些参数来调整滤波器的性能。

常见的参数包括截止频率、通带增益、阻带衰减等。

截止频率是滤波器的一个重要参数，它决定了滤波器的频率响应特性。

通带增益表示滤波器在通带内的信号增益，阻带衰减表示滤波器在阻带内的信号衰减程度。

根据实际需求，设置适当的参数可以实现所需的滤波效果。

三、滤波器的使用注意事项在使用滤波器时，需要注意以下几点：1.信号采样率：滤波器的输入信号采样率必须满足奈奎斯特采样定理，即采样率要大于信号最高频率的两倍，否则会发生混叠现象。

2.滤波器的阶数：滤波器的阶数决定了滤波器的频率响应特性和滤波效果。

一般来说，阶数越高，滤波器的性能越好，但计算复杂度也会增加。

3.滤波器的延迟：滤波器的处理过程会引入延迟，这在某些实时应用中可能会造成问题。

因此，在选择滤波器时需要考虑延迟对系统性能的影响。

4.滤波器的稳定性：滤波器的稳定性是指滤波器的输出不会发散或趋于无穷大。

在选择滤波器时，需要确保选择的滤波器是稳定的，以避免系统不稳定或产生不可预测的结果。

5.滤波器的实时性能：对于实时应用，滤波器的实时性能是一个重要考虑因素。

滤波器的计算复杂度和延时应该在可接受范围内，以保证系统的实时性能。

四、滤波器的调试和验证在使用滤波器之前，需要对滤波器进行调试和验证，以确保其性能和滤波效果符合要求。

常见的调试方法包括输入不同类型的测试信号，观察滤波器的输出是否符合预期；通过频率响应曲线对滤波器进行分析和评估；对滤波器进行实际应用测试，检查滤波效果和性能指标等。

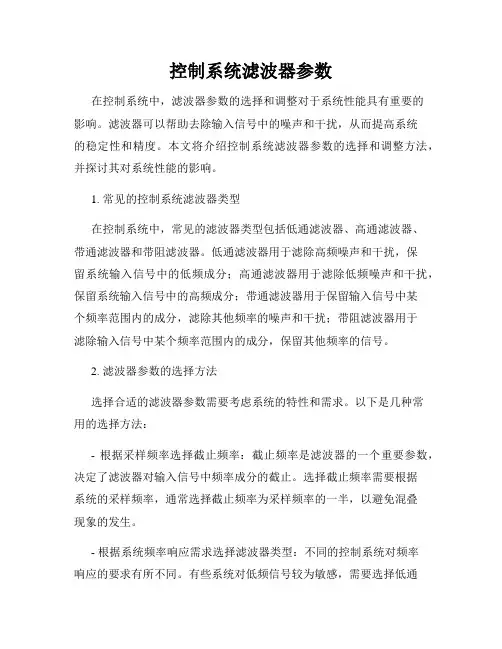

控制系统滤波器参数在控制系统中，滤波器参数的选择和调整对于系统性能具有重要的影响。

滤波器可以帮助去除输入信号中的噪声和干扰，从而提高系统的稳定性和精度。

本文将介绍控制系统滤波器参数的选择和调整方法，并探讨其对系统性能的影响。

1. 常见的控制系统滤波器类型在控制系统中，常见的滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

低通滤波器用于滤除高频噪声和干扰，保留系统输入信号中的低频成分；高通滤波器用于滤除低频噪声和干扰，保留系统输入信号中的高频成分；带通滤波器用于保留输入信号中某个频率范围内的成分，滤除其他频率的噪声和干扰；带阻滤波器用于滤除输入信号中某个频率范围内的成分，保留其他频率的信号。

2. 滤波器参数的选择方法选择合适的滤波器参数需要考虑系统的特性和需求。

以下是几种常用的选择方法：- 根据采样频率选择截止频率：截止频率是滤波器的一个重要参数，决定了滤波器对输入信号中频率成分的截止。

选择截止频率需要根据系统的采样频率，通常选择截止频率为采样频率的一半，以避免混叠现象的发生。

- 根据系统频率响应需求选择滤波器类型：不同的控制系统对频率响应的要求有所不同。

有些系统对低频信号较为敏感，需要选择低通滤波器来滤除高频噪声和干扰；有些系统对高频信号较为敏感，需要选择高通滤波器来滤除低频噪声和干扰。

- 根据信号特性选择滤波器的阶数：滤波器的阶数代表了滤波器的复杂度和滤波效果。

一般来说，阶数越高，滤波器的滤波效果越好。

选择滤波器的阶数需要考虑系统信号的特性，如果系统信号包含复杂的频率成分，可能需要选择较高阶数的滤波器来实现更好的滤波效果。

3. 滤波器参数的调整方法在控制系统中，滤波器参数的调整可以通过试验和仿真方法进行。

- 试验方法：通过搭建实际的控制系统，将滤波器参数设置为初始值，然后进行试验和观测系统的响应。

根据实验结果，逐步调整滤波器的参数，直至达到期望的滤波效果。

试验方法需要充分考虑实际系统的特性和实验条件，可能需要多次试验和调整。

lpf低通滤波器参数摘要：1.LPF低通滤波器简介2.LPF低通滤波器的设计方法3.LPF低通滤波器的应用4.LPF低通滤波器参数设置实例正文：LPF低通滤波器是一种广泛应用于信号处理领域的滤波器，其主要作用是去除信号中的高频成分，保留低频成分。

在matlab 中，LPF低通滤波器的设计可以通过多种方法实现，其中一种常见的方法是基于巴特沃斯（Butterworth）滤波器的设计。

LPF低通滤波器的设计方法主要包括以下几个步骤：1.确定滤波器的截止频率：滤波器的截止频率是决定滤波器性能的关键参数，需要根据信号的特性和应用需求来确定。

2.选择滤波器的阶数：滤波器的阶数决定了滤波器的性能，如通带波动、阻带衰减和过渡带宽度等。

一般来说，阶数越高，滤波器的性能越好，但同时也会增加滤波器的复杂性和计算成本。

3.设计滤波器的传递函数：根据滤波器的阶数和截止频率，可以设计出滤波器的传递函数。

4.使用matlab实现滤波器：可以使用matlab中的filter函数或其他滤波器设计工具实现LPF低通滤波器。

LPF低通滤波器的应用广泛，包括但不限于音频处理、图像处理、通信系统等。

例如，在音频处理中，LPF低通滤波器可以用于去除高频噪声，提高音频信号的质量；在图像处理中，LPF低通滤波器可以用于去除图像噪声，提高图像的清晰度。

在实际应用中，LPF低通滤波器的参数设置需要根据具体需求进行调整。

一种常见的方法是根据截止频率和滤波器的阶数来计算滤波器的参数。

此外，还可以通过仿真和实验来调整滤波器的参数，以达到最佳的性能。

总之，LPF低通滤波器是一种重要的信号处理工具，其设计方法和应用广泛。

滤波器设置原则及相关计算滤波器是一种常见的信号处理工具，通过对输入信号进行滤波以提取所需信息或去除干扰噪声。

在实际的应用中，滤波器的设置原则和相关计算十分重要，正确的设置可以有效地提高滤波器的性能，进而提高系统的整体性能。

滤波器的设置原则：1.确定滤波器类型：根据所需的滤波效果，选择合适的滤波器类型，如低通、高通、带通、带阻等。

2.选择滤波器参数：根据信号的频率、幅度等特征选择滤波器参数，如截止频率、带宽、阻带范围等，以满足所需的滤波效果。

3.确定滤波器阶数：滤波器的阶数是指滤波器中反馈环和前向通路的数量，阶数越高，滤波器的效果越好，但同时也会带来更多的计算复杂度和延迟。

4.根据系统实际情况确定滤波器的输入和输出阻抗：滤波器的输入输出阻抗需要匹配系统的实际情况，在滤波器与其他部分连接时，应该将阻抗进行匹配以提高系统的整体性能。

滤波器的相关计算：1.计算滤波器的理论传递函数：滤波器的理论传递函数可通过计算系统的差分方程得到，根据系统的阶数、截止频率等参数进行计算，得到滤波器的理论传递函数。

2.计算滤波器的实际传递函数：实际上，制造和设计的滤波器在实际应用中存在着误差和偏差，因此需要通过实验或仿真等方式，得到滤波器的实际传递函数，以验证滤波器是否满足预期效果。

3.计算滤波器的群延迟：滤波器引入的群延迟会导致信号的相位变化，影响系统的整体性能，因此需要计算滤波器的群延迟，并尽可能地减小群延迟。

4.根据设计要求计算滤波器的阻抗、带宽等参数：根据所需的滤波效果，计算合适的阻抗、带宽、截止频率等参数，以满足设计要求。

总之，滤波器的设置原则和相关计算需要综合考虑滤波器的类型、参数、阶数、输入输出阻抗以及实际应用情况，经过合理的设计和计算，可以有效地提高滤波器的性能，从而提高系统的整体性能。

在使用滤波器的过程中，除了设置原则和相关计算以外，还需要进行一系列的优化和调试，以满足应用实际需求。

滤波器的优化和调试：1.选择合适的滤波器结构：滤波器的结构会影响滤波器的效果和计算复杂度，可以根据实际需求选择合适的结构，如IIR（无限冲激响应）滤波器、FIR（有限冲激响应）滤波器、卷积神经网络滤波器等。

1滤波特性分析输出滤波方式通常可分为:L 型、LＣ型和 LＣL 型,滤波方式的特点比较如下：(1)中的单Ｌ型滤波器为一阶环节，其结构简单,可以比较灵活地选择控制器且设计相对容易，并网控制策略不是很复杂,并网容易实现,是并网逆变器常用的滤波方式。

缺点在于其滤波能力有限,比较依赖于控制器的性能。

(2)中的 LＣ型滤波器为二阶环节， C 的引入可以兼顾逆变器独立、并网双模式运行的要求,有利于光伏系统功能的多样化。

然而,滤波电容电流会对并网电流造成一定影响。

(３）中的 LＣＬ型滤波器在高频谐波抑制方面更具优势,在相同高频电流滤波效果下,其所需总电感值较小。

但因为其为三阶环节，在系统中引入了谐振峰,必须引入适当的阻尼来削减谐振峰，这就导致了其控制策略复杂,系统稳定性容易受到影响。

当三相光伏逆变器独立运行时，一般均采用 LＣ型滤波方式。

并网逆变器的滤波器要在输出的低频段(工频 5０Hｚ）时要尽量少的衰减，而要尽量衰减输出的高频段（主要是各次谐波)。

采用伯德图来分析各种滤波器的频域响应。

[1]一般并网逆变器滤波部分的电感为毫亨级,电容为微法级,这里电感值取 1m H,电容取 100u F,电感中的电阻取０.0２Ω,在研究ＬＣL滤波器时,取电感值为 L1=L2=0.5m H,电阻Ｒ1=Ｒ2=0.01Ω。

对于单电感滤波器,以输入电压和输出电流为变量,并且实际的电感中含有一定电阻,其传递函数为：对于采用LＣ滤波器的并网逆变器，在并网运行时,电网电压直接加在滤波器中的电容两端,因此此时电容不起滤波作用，可以看作是一个负载，从滤波效果上来说,它等同于单电感滤波器。

并且对于被控量选取为电感电流IL 的采用 LC滤波的并网逆变器，由于有电容的作用，其控制电流IL与实际输出电流Ｉo 之间有如下图所示：上式中可以看出，电感电流LI 将受到电网电压gU 的变化与并网电流0I 的影响。

所以在控制过程中要参照电网电压的有效值不断调整基准给定的幅值与相位。

ess芯片滤波器使用说明(一)
ess芯片滤波器使用说明
1. 背景介绍
ess芯片滤波器是一种专业的滤波器设备，常用于电子产品中。

它能够有效地去除杂音，提供高质量的音频输出，为用户带来卓越的体验。

2. 产品优势
•高效滤波：ess芯片滤波器采用先进的滤波算法，能够有效去除噪音，保持音质清晰。

•稳定性强：该滤波器具有稳定的性能参数，可以在各种环境下稳定工作。

•简易操作：使用ess芯片滤波器非常简单，只需连接到音频输入和输出端口即可开始使用。

3. 使用步骤
1.接口连接：将ess芯片滤波器的音频输入端口连接到音频源，将
音频输出端口连接到输出设备，如扬声器或耳机。

2.开启设备：按下开关按钮，开启滤波器设备。

3.调节参数：根据需要，通过旋钮或按钮来调节滤波器的参数，如
音量、音调等。

4.检查音质：播放音频，并仔细聆听输出效果，确保音质达到要求。

5.关闭设备：使用完毕后，按下开关按钮，关闭滤波器设备。

4. 注意事项
•使用前请仔细阅读产品说明书，并按照说明书的要求正确操作。

•避免将滤波器放置在潮湿、高温或多尘的环境中，以免影响设备性能和寿命。

•使用过程中注意安全，避免对设备造成损坏，避免触电风险。

•如发现设备故障，请及时联系售后服务部门进行维修。

5. 结束语
通过本文，我们了解了ess芯片滤波器的使用说明。

它具备高效
滤波、稳定性强以及简易操作等优势。

使用前需连接接口、开启设备、调节参数和检查音质等步骤，并遵守注意事项。

希望本文对于用户能
够正确使用ess芯片滤波器提供一些帮助。

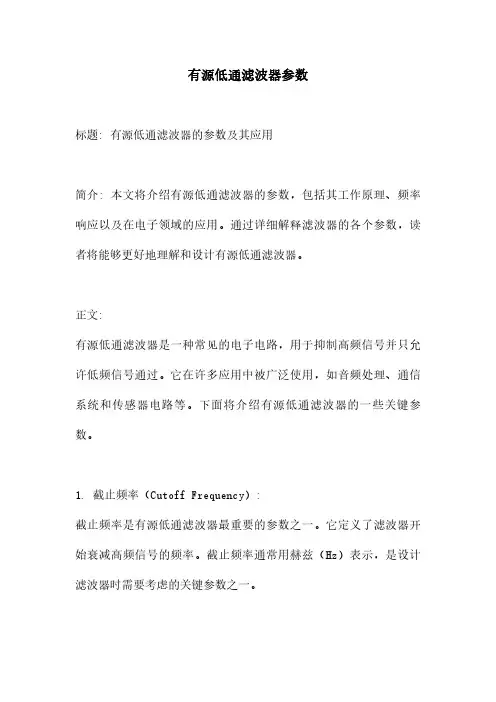

有源低通滤波器参数标题:有源低通滤波器的参数及其应用简介:本文将介绍有源低通滤波器的参数，包括其工作原理、频率响应以及在电子领域的应用。

通过详细解释滤波器的各个参数，读者将能够更好地理解和设计有源低通滤波器。

正文:有源低通滤波器是一种常见的电子电路，用于抑制高频信号并只允许低频信号通过。

它在许多应用中被广泛使用，如音频处理、通信系统和传感器电路等。

下面将介绍有源低通滤波器的一些关键参数。

1.截止频率（Cutoff Frequency）:截止频率是有源低通滤波器最重要的参数之一。

它定义了滤波器开始衰减高频信号的频率。

截止频率通常用赫兹（Hz）表示，是设计滤波器时需要考虑的关键参数之一。

2.增益（Gain）:有源低通滤波器的增益是指在通过滤波器时信号的放大或衰减程度。

增益可以是正值，表示放大信号，也可以是负值，表示衰减信号。

在设计滤波器时，需要根据特定应用的需求来选择适当的增益。

3.带宽（Bandwidth）:带宽是指在滤波器中频率响应保持相对平坦的范围。

在有源低通滤波器中，带宽定义了截止频率两侧的频率范围。

带宽越大，滤波器的频率响应在截止频率附近的衰减越小，能够通过更多的低频信号。

4.输入和输出阻抗（Input and Output Impedance）:有源低通滤波器的输入和输出阻抗对于与其他电路的连接和信号传输至关重要。

输入阻抗应该足够高，以避免对前级电路产生额外的负载，而输出阻抗应该足够低，以确保信号能够有效地传输到后续电路。

5.噪声（Noise）:有源低通滤波器中的噪声是指在信号处理过程中引入的不需要的额外信号。

这些噪声可以来自于电路元件本身或外部环境。

在滤波器设计中，需要考虑如何最小化噪声对信号质量的影响。

有源低通滤波器在电子领域有广泛的应用。

例如，在音频处理中，有源低通滤波器常用于音频放大器中，以去除高频噪声和杂音，提供更清晰的音频输出。

在通信系统中，低通滤波器用于抑制高频干扰信号，以确保正确接收和解码信息。

3阶巴特沃斯滤波器设置参数
巴特沃斯滤波器是常用的一种滤波器，可用于去除信号中的噪声和其他干扰。

其中，3阶巴特沃斯滤波器的滤波效果更佳，但设置参数较多，需要灵活掌握。

下面，我们将按类介绍它的设置参数。

一、截止频率
截止频率是指滤波器的通过频率范围，超过该范围的信号将被滤除。

对于3阶巴特沃斯滤波器，必须设定两个截止频率：低频截止频率和高频截止频率。

在实际应用中，需要根据所需滤波效果选择合适的截止频率。

二、增益
增益是指滤波器输出信号与输入信号之间的比例关系。

对于3阶巴特沃斯滤波器，增益通常设置为0dB，即输出信号与输入信号之间的比值为1。

三、品质因数
品质因数是指滤波器的带通宽度和其截止频率之差，与中心频率的比值。

对于3阶巴特沃斯滤波器，品质因数设置通常比较灵活，需要根据实际需求和应用场景来选择。

四、极点数
极点是指滤波器传递函数的根，极点数决定了滤波器的阶数。

对于3阶巴特沃斯滤波器，通常设置为3个极点。

五、相位
相位是指信号通过滤波器后所产生的相对时间延迟。

对于3阶巴特沃斯滤波器，相位通常设置为0度，即信号经过滤波器后不发生相位变化。

总之，3阶巴特沃斯滤波器的设置参数较为复杂，需要根据实际需求和应用场景来进行选择。

在实际应用中，需要对滤波器参数进行优化和调整，以获得更好的滤波效果和减少误差，为工程实践和科研实验提供更准确的数据。

（软件仿真性实验）课程名称：通信系统仿真技术实验题目：滤波器使用及参数设计指导教师：李海真班级：15050243学号：21学生姓名：窦妍博一、实验目的1、学习使用SystemView中的线性系统图符；2、掌握典型 FIR 滤波器参数和模拟滤波器参数的设置过程；3、按滤波要求对典型滤波器进行参数设计。

二、实验任务1、学会使用不同方式完成Z域系统传输函数的设计；2、建立FIR高通、带通、带阻滤波器仿真系统和模拟高通、带通、带阻滤波器仿真系统。

三、实验内容（具体内容参照实验指导）1、典型滤波器滤波性能演示仿真系统设计练习；2、Z域系统传输函数的设计；3、滤波器进行信号的分离，通过选择滤波器的种类，设置合适的带宽。

四、实验操作1、用Systemview软件建立仿真系统图1.1.1模拟滤波器系统仿真图1.1.2FIR滤波器系统仿真2、整个系统的各元件图符名称及参数设置3、系统主要参数的设定系统采样频率设置为10000Hz，采样点数设置为4096；正弦信号源幅度为1V，频率为10Hz 。

（一）FIR滤波器低通滤波器通带内增益设为0dB，通带转折频率设为0.195（系统采样率为10000Hz，相对倍数0.002 倍即20Hz），截止频率设为0.18，截止带内增益设为－70dB。

带内纹波0.1dB，最大叠代次数默认25。

采用系统自动优化抽头数，选择自动优化“Enable”按钮图1.2低通滤波器主要参数设定图1.3 带阻滤波器主要参数设定图1.4 带通滤波器主要参数设定图1.5 高通滤波器主要参数设定（二）模拟滤波器图1.6 低通滤波器主要参数设定图1.7 带阻滤波器主要参数设定图1.8 带通滤波器主要参数设定图1.9 高通滤波器主要参数设定五、实验数据（一）FIR滤波器图1.10 仿真系统的叠加信号波形图图1.11 仿真系统的叠加信号频谱图可以看出在横轴的 30Hz、1000Hz 和 2000Hz 三处出现了尖锐的谱线图1.12 低通滤波器输出信号图图1.13 低通滤波器输出信号频谱图图1.14高通滤波器输出信号图图1.15 高通滤波器输出信号频谱图图1.16带通滤波器输出信号图图1.17带通滤波器输出信号频谱图图1.18带阻滤波器输出信号图图1.19带阻滤波器输出信号频谱图（二）模拟滤波器图1.20 仿真系统的叠加信号波形图图1.21 仿真系统的叠加信号频谱图可以看出在横轴的 30Hz、1000Hz 和 2000Hz 三处出现了尖锐的谱线图1.22 低通滤波器输出信号图图1.23 低通滤波器输出信号频谱图图1.24高通滤波器输出信号图图1.25 高通滤波器输出信号频谱图图1.26带通滤波器输出信号图图1.27带通滤波器输出信号频谱图图1.28带阻滤波器输出信号图图1.29带阻滤波器输出信号频谱图五、实验感悟。

高通滤波器参数设置
在信号处理领域，高通滤波器是一种常用的滤波器，用于去除信号中低频成分，突出高频成分。

在进行实际应用时，我们需要设置一些参数以确保高通滤波器能够有效地完成信号处理任务。

首先，我们需要确定高通滤波器的截止频率。

截止频率是指在该频率以下的信号成分将被滤除，而在该频率以上的信号成分将被保留。

选择合适的截止频率取决于具体的应用场景，一般需要根据信号的频谱特性和处理要求来确定。

另外，高通滤波器还涉及到滤波器的阶数。

阶数是指滤波器的复杂度，通常阶数越高，滤波器的性能越好，但计算量也会增加。

在选择滤波器的阶数时，需要综合考虑滤波器的性能要求和计算成本，找到一个平衡点。

除了截止频率和阶数外，高通滤波器的设计还需要考虑滤波器的类型。

常见的高通滤波器类型有巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器等。

不同类型的滤波器具有不同的频率响应特性，需要根据具体的信号处理需求来选择合适的类型。

在实际参数设置过程中，需要利用一些信号处理工具或软件来进行设计和调试。

在设置参数时，通常需要进行频域分析和时域分析来验证滤波器的性能是否符合要求。

通过不断调整参数并进行分析，可以逐步优化高通滤波器的设计，使其更好地适用于具体的信号处理任务。

综上所述，高通滤波器的参数设置是一个综合考虑信号特性、性能要求和计算成本的过程。

通过合理选择截止频率、阶数和滤波器类型，并借助信号处理工具进行设计和调试，可以设计出性能优良的高通滤波器，从而有效地完成信号处理任务。

1。
