延时器的作用和电路工作原理图解
电路如上图所示。
工作时，按下S1、S2后，整流电源对C2充电，C2两端的电压迅速达到电源电压值。
同时，电源经R为V1、V2组成的复合管提供基极偏流，使复合管导通，继电器K吸合，其触点K1－1
闭合与S1一起为电器RL提供交流电源，S1、S2松开时RL仍能正常工作；但S1、S2松开后，电容C2经R、复合管放电，使复合管保持导通状态，以维持RL的正常工作；随着时间的延迟，C2上的电压不足以维持复合管的导通，K便释放，电器RL上的电源就被自动切断，从而达到了自动关机的目的。
延时时间的长短由C2和R的时间常数决定，改变C2或R的数值可以改变延时时间的长短（按图中数值延时约7分钟），加大C2或R的数值，延时时间变长，反之时间变短。
这种电路适用于走道上会自动熄灭的照明灯。
实际生活中，延时器是产生混响或回声的效果器。
有模拟延时器，数字延时器、混响器等c它们的原理基本相同，广泛用于舞台音响，卡拉OK。
延迟时间可以从50毫秒到1秒以上，电吉他用的延时器一般为20～476毫秒之间，时间短产生混响效果（大厅效应人时间长则产生回声（山谷效应人电吉他通过延时器之后声音丰富、饱满、有空间感。
回声，则常用于电吉他演奏最高潮时最末一个音符加入，以便出现几个反射回声，情似对山谷呼喊。
fpga idelay用法FPGA（Field-Programmable Gate Array）是一种可编程逻辑器件，具有广泛的应用领域。
在FPGA中，iDelay是一种内部延迟控制器，用于调整信号的延迟。
本文将介绍FPGA iDelay的用法及其优势。
FPGA iDelay的主要作用是调整输入/输出信号的延迟，以解决时序问题。
时序问题可能导致信号到达目标设备的时间不一致，从而影响系统的正确运行。
通过使用iDelay，我们可以在FPGA内部对信号进行延迟控制，从而使信号在目标设备上同步。
iDelay提供了多种调整延迟的方法。
其中一种常用的方法是使用Phase-Locked Loop（PLL）模块。
PLL可以将输入信号与参考时钟进行比较，并根据比较结果来调整输出信号的延迟。
通过改变PLL的配置参数，我们可以实现不同的延迟值。
另一种常见的iDelay方法是使用Delay-Locked Loop（DLL）模块。
DLL是一种特殊的时钟多路器，它可以延迟输入信号并生成输出信号。
我们可以通过调整DLL的延迟参数来实现所需的信号延迟。
除了PLL和DLL，FPGA还提供了其他一些iDelay技术，如Differential Delay （差动延迟）和Fixed Delay（固定延迟）。
差动延迟可以在差分信号之间引入微小的延迟差异，用于时序校准。
固定延迟则可用于实现固定延迟的逻辑功能。
使用FPGA iDelay有几个优势。
首先，iDelay可以帮助我们解决时序问题，确保电路中的信号到达目标设备的时间一致性。
其次，iDelay的延迟调整是在FPGA内部进行的，无需外部器件，因此具有较高的灵活性和可调性。
此外，iDelay具有较低的功耗和较小的面积占用，可以更好地适应嵌入式系统的需求。
总而言之，FPGA iDelay是一种用于解决时序问题的内部延迟控制器。
通过使用iDelay，我们可以在FPGA内部对信号进行延迟调整，实现信号同步和时序校准。
随着广播电视播出形势的发展，现场直播节目和卫星直播节目、谈话类节目迅速增加，加上敌对势力对广播电视播出系统的破坏有增无减，延时技术在广播电视播出工作中的应用越来越多，也越来越重要。
延时技术对于保障广播电视播出的严肃性，完整性，维护广播电视宣传机构的形象，避免出现政治错误，避免出现主持人打喷嚏等不雅画面或语音，避免出现口误等方面起着极其重要的作用。
因此深入了解延时播出技术，在广播电视播出系统中正确使用延时技术是非常必要的。
广播电视延时播出系统按所使用的存储媒介形式可分为固态延时器系统和硬盘延时播出系统。
固态延时器产品很多，其原理就是使用固态存储器件将信号存储一段时间然后播出，其存储容量决定了延时时间，而硬盘系统则使用硬盘阵列存储播出信号，由于其容量通常很大，所以延时时间就很长，理论上说，就是无限制。
本文就延时技术问题做一些探讨，供大家参考。
一.固态延时器固态延时器是使用固态存储器件RAM写入一定时长的数字播出信号，在一定时间后再读出播出。
由于存储器件容量有限，所以固态延时器的延时时间也是很有限的，一般为数十秒。
下面从分类的角度来介绍固态延时器的技术。
1按照其性能指标分类按照其性能指标等级可分为广播级、专业级、家用级3种，广播级延时器是各项性能指标达到国家广播播出设备技术标准的产品，专业级延时器是未达到上述标准但可以在其他专业场合使用的产品，而家用级顾名思义就是家庭使用的等级，但目前延时器尚无家庭方面的应用。
顺便说一句，国外广播电视设备分为广告级、广播级、专业级和消费类4种，广告级设备是制作精美广告节目所要求的设备，可见性能指标的最高级不是广播级而是广告级。
2 按照其输入输出信号性质分类按照其输入输出信号性质可分为模拟播出系统用和数字播出系统用延时器。
1）模拟播出系统用固态延时器模拟播出系统用固态延时器是指输入输出均为模拟信号接口的产品，该类产品一般属于专业级产品，其工作原理如图1所示：由图可见，实际上延时器内部处理的信号均为数字信号，因此模拟信号必须经过A/D 转换方可处理，在输出端，再通过D/A转换还原成模拟信号，而每个A/D、D/A环节都会造成信号损失，可见延时器用于模拟播出系统是极不经济的。
延时器使用说明
延时器接入方式：
调音台PGM-1D（PGM第一路数字输出）接入延时器的数字输入口，延时器数字输出接入调音台ST2-4D，经调音台设置，延时后信号的输出为PGM-4，由PGM-4D给入智能四选一数字输入口（即四选一的第一路）。
操作步骤如下
1、延时器位置：拉开直播桌正面蓝色挡板，左下小机柜最下面
2、要使用延时器，必须要有技术人员在现场协助才能使用；
3、提前设定好需要延时的时间，将调音台延时器所在通道推子
推起；
4、按下延时器延时启动键“Start”启动延时，监听确保延时后
的内容正常；
5、需要正式开始延时直播时，将“智能四选一”输出手动切换
到第一路（即延时器的输出），此时播出的内容即为延时后
的内容；（注：当手动切换“智能四选一”时，设备上的“自
动切备AUTO BACKUP”和“自动回切AUTO RETURN”
两键由亮转灭）
6、主持人或导播在监听直播内容时听到有不应播出内容时，应
立即按下延时器的“BYPASS”键，删除掉之前延时的内容，
转为实时直播，此操作之后不能再进行延时播出；
7、延时播出内容结束后需要切回正常直播，按下“智能四选一”
“自动切备”和“自动回切”键（即点亮“AUTO BACKUP”
和“AUTO RETURN”），这时“智能四选一”设备会自动切
到调音台正常的输出；
8、一切正常后拉下调音台延时器所在通道推子，按下延时器
“POWER”按键，关闭延时器。

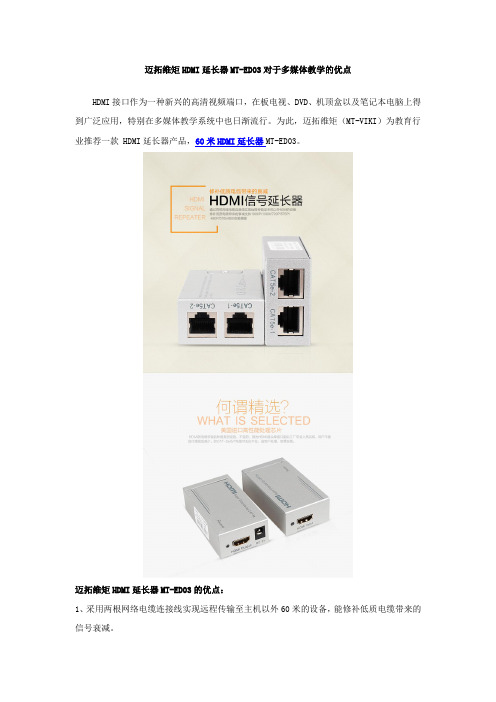

迈拓维矩HDMI延长器MT-ED03对于多媒体教学的优点
HDMI接口作为一种新兴的高清视频端口，在板电视、DVD、机顶盒以及笔记本电脑上得到广泛应用，特别在多媒体教学系统中也日渐流行。
为此，迈拓维矩（MT-VIKI）为教育行业推荐一款 HDMI延长器产品，60米HDMI延长器MT-ED03。
迈拓维矩HDMI延长器MT-ED03的优点：
1、采用两根网络电缆连接线实现远程传输至主机以外60米的设备，能修补低质电缆带来的信号衰减。
2、内置专业的散热片，外壳预留散热孔增强散热减少产品元器件在运作的损耗，减少因芯片过热而发生死机的情况。
3、具有极高的产品稳定性，在长时间运行后，产品一样能输出最佳的信号。
4、信号传输速率达到2025Gbps，最大分辨率可支持1080P的显示。
5、一对作为一个完整的功能，无需设置，操作简单、方便。
迈拓维矩身为规模化高端KVM切换器的生产制造商，专业提供8口自动KVM切换器（MT-2108UL），自动KVM切换器（MT-2108US），8路usbkvm切换器带音频（MT-9108CS），8口hdmikvm切换器（MT-2108HL）等一系列产品。
迈拓维矩KVM延长器的概述
KVM是键盘(Keyboard)、显示设备(Video)、鼠标(Mouse)的简称。
迈拓维矩（MT-VIKI）KVM延长器是将键盘、显示、鼠标乃至音频信号采用特殊技术处理后,通过一根网线实现几种信号的远程传输,并且用户可以在远端进行实时控制操作计算机的一种KVM设备。
迈拓维矩KVM延长器以其计算机信号延长功能来实现人机分离的安全管理模式。
企业在使用迈拓维矩KVM延长器时，应将应用桌面远程接入到一个数据服务中心，把服务器主机放置在一个安全集中的地方，这样不仅方便对数据中心服务器的维护，还加强了数据的安全，并能减少噪音和发热等。
迈拓维矩KVM延长器以广泛应用于数据服务中心，工业控制，矿井油田，视频教育，银
行电讯数据终端，多媒体广播等众多领域当中。
迈拓维矩身为规模化高端KVM切换器的生产制造商，专业提供32路VGA矩阵切换器（MT-VT3232），36进36出混合矩阵（MT-HC3636），16进16出hdmi矩阵切换器（MT-HD1616）等一系列产品。
延时器工作原理延时器是一种常见的电子元件，它在电子设备和电路中起着非常重要的作用。
它可以在一定的时间内延迟电路的开关动作，从而实现一些特定的控制功能。
在本文中，我们将详细介绍延时器的工作原理，包括其结构、工作方式和应用范围。
首先，让我们来了解一下延时器的结构。
延时器通常由控制电路、计时电路和输出电路组成。
控制电路用于设置延时器的延时时间，计时电路用于计时，而输出电路则根据计时结果来控制设备的开关动作。
这样的结构设计使得延时器能够准确可靠地实现延时控制功能。
其次，让我们来看一下延时器的工作方式。
当控制电路设定好延时时间后，计时电路开始计时。
在计时过程中，计时电路会不断累加时间，直到达到设定的延时时间为止。
一旦计时时间达到，输出电路就会触发，从而控制设备的开关动作。
这种工作方式使得延时器能够精确地控制设备的延时开关，应用范围非常广泛。
最后，让我们来探讨一下延时器的应用范围。
延时器广泛应用于各种电子设备和电路中，例如家用电器、工业自动化设备、汽车电子系统等。
在家用电器中，延时器可以用于控制洗衣机的启动时间，实现定时启动功能；在工业自动化设备中，延时器可以用于控制生产线上的工艺流程，实现精准的时间控制；在汽车电子系统中，延时器可以用于控制车内灯光的延时关闭，提高汽车的节能性能。
可以说，延时器已经成为了现代电子设备中不可或缺的重要元件。
总的来说，延时器是一种非常重要的电子元件，它通过精确的计时和控制功能，实现了在电子设备和电路中的延时控制。
通过本文的介绍，相信大家对延时器的工作原理有了更深入的了解，希望能够对大家在工程设计和实际应用中有所帮助。
delay模块的用法delay模块的用法延时是现代电子设计必不可少的一部分，它可以用于许多应用程序，例如脉冲信号生成、控制电机的启动时间以及串联多个电路以生成复杂的时序等。
当我们需要在设计单板电路或嵌入式系统时，该如何实现延迟呢？这个时候我们需要使用延迟模块delay。
什么是delay模块？delay模块是一种基本的数字模块，用于产生固定的延迟以控制脉冲信号。
该模块可以被认为是一种简单的定时器。
将输入信号与一个计数器相连，当计数器达到设定值时，该模块将输出一个高电平脉冲，表示生成的延迟时间已达到。
对于数字系统而言，延迟通常以时钟周期为单位来计算。
换句话说，我们可以通过设计时钟来控制每个操作的执行时间，从而实现每个延迟周期。
delay模块的主要功能1. 产生可控的延迟时间delay模块的一项主要功能是通过控制延迟时间来满足特定的使用需求。
该模块通常可以设置延迟时间，使得信号在达到该时间后才能传递到其它电路模块，从而实现特定的控制功能。
2. 控制时序电路除了延迟功能，delay模块还可以用来控制时序电路。
这样，我们就可以实现一系列复杂的电路功能，例如电子钟、数据采集等等。
3. 验证电路的时间特性在数字电路的设计中，我们需要严格验证电路的时间特性，以确保其在正常工作时能够满足时序要求。
使用delay模块可以方便地产生添加到电路中的延迟，以更加准确地测试和验证系统的时间特性，从而确保能够正常运行。
delay模块的工作原理delay模块的工作原理有点类似于一个计数器。
当接收到输入时，计数器将开始计数，直到延迟时间已经过去为止。
在延迟时间到达之后，输出信号将发出高电平脉冲，并在下一个时钟周期上升到高电平。
然后，计数器将被重置并再次开始计数。
延迟时间的长度由模块的设置值决定，可以是以时钟周期为单位的整数，或者可以是最小延迟周期的分数（例如1/2或1/4）。
使用delay模块的代码实现在VHDL或Verilog代码中，我们可以使用符合语法的delay模块来实现延迟处理。
