桃园煤矿无极绳绞车管理规定为加强机电运输设备管理工作，确保无极绳绞车平安运行，充分发挥设备效能，防止无极绳绞车事故的发生，特制定本规定。

一、设计1、技术科根据各生产采区内部要优先选用无极绳绞车作为辅助运输工具。

巷道设计时要提前考虑无极绳绞车的使用条件。

2、根据使用巷道条件、运输对象、使用要求，完成无极绳布置设计。

绞车安装位置巷道〔硐室〕宽度在3.5—4m，特殊情况进展扩巷。

3、使用无极绳绞车运输的钢轨设计要符合"煤矿窄轨铁道维护质量标准"的要求。

坡度变化平缓，竖曲率半径≥15m，平曲率半径≥9m。

道岔较多的巷道，为保证副绳顺利通过，在道岔处需使用木轨枕。

4、轮组布置图设计数量要符合平缓过渡、均衡受力布置。

5、新无极绳绞车要设计调度车场，轨道平直，车场双轨之间平安距离不小于900mm。

车场长度不低于10m。

选用无极绳专用道岔，必须使用尾车。

二、选型1、机电科应依据我矿风巷、机巷的实际情况对无极绳绞车合理选型。

2、无极绳绞车选型应满足"煤矿平安规程"相关要求，符合"机电设备完好标准"和"无极绳绞车检修技术标准"。

3、无极绳绞车要具有专用的无极绳绞车综合保护装置：〔1〕、要实时显示牵引车的运行状态，监控画面上要有无极绳绞车运行剖面图。

〔2〕、要有越位、超速、欠速、打滑、断绳、自动定位等保护功能。

出现故障并能发出语言灯光报警提示。

〔3〕、具有移动通讯功能，可以实现跟车人员和信号工随时随地与绞车司机进展通话、打点、紧急停顿绞车的运行。

〔4〕、电控形式：风巷选用变频调速，机巷选用软启动。

4、信号装置：机头、机尾和巷道内每隔100米要安装一套能打点、通话并能发出"正在行车、严禁行人〞语音声光警示信号装置5、无极绳绞车要有正规的操作台，操作台上要有正向运行、反向运行、急停、正向点动、反向点动等按钮，操作台和综合保护装置要合二为一，实行上锁管理。

检查人员签字
日期
注：在检查结果栏内，正常填√。不正常填×，并在说明栏内说明。
10、供电系统：开关声音及温度正常；显示器各参数是否正确；电缆排列整齐，温度不超限。
检查人员签字
日期
注：在检查结果栏内，正常填√。不正常填×，并在说明栏内说明。
绞车周检记录
绞车名称：周检项目结果说明1、检查日检所有内容，处理日检遗留问题。
2、滚筒衬木固定螺栓无松动，衬木磨损后表面距螺栓端头不小于5mm。
6、钢丝绳：排列整齐，根绳固定牢固，断丝、磨损、锈蚀不超限。
7、电动机：声音、温升正常，无异常震动；轴承润滑良好，温度正常。
8、操作台：手把动作灵活可靠；各仪表及显示器显示正确；各转换开关、按钮灵活可靠；信号装置声音正常，信号灯、数字指示正确。
9、电控装置：声音及温度正常；显示器各参数是否正确；变频器温度正常。
3、液压站残压符合规定，要求每周倒一次油泵并运转正常。
4、检查电动机、供电系统、电控系统接线无松动、脱落现象。
5、接地系统：接地线要求紧固齐全，符合要求，无断裂、开焊现象。
6、对各部位进行保养、清尘、注油、紧固各部位螺丝、更换易损件等。
检查人员签字
日期
注：在检查结果栏内，正常填√。不正常填×，并在说明栏内说明。
9、电控装置：声音及温度正常；显示器各参数是否正确；变频器温度正常。
10、供电系统：开关声音及温度正常；显示器各参数是否正确；电缆排列整齐，温度不超限。
检查人员签字
日期

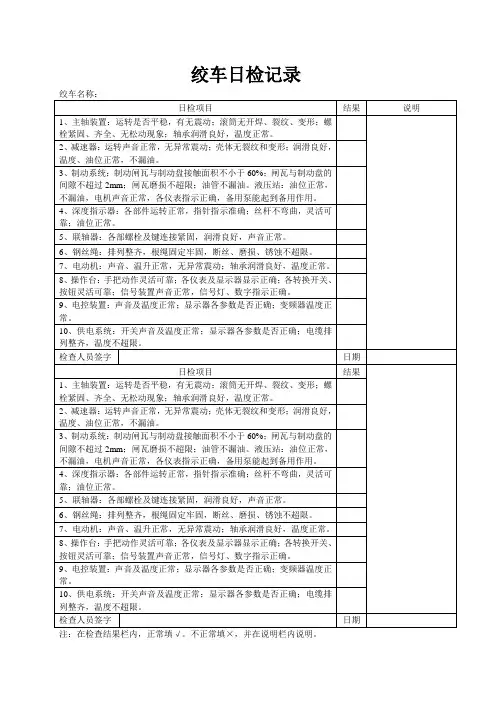

日检项目
结果
1、主轴装置：运转是否平稳，有无震动；滚筒无开焊、裂纹、变形；螺栓紧固、齐全、无松动现象；轴承润滑良好，温度正常。
2、减速器：运转声音正常，无异常震动；壳体无裂纹和变形；润滑良好，温度、油位正常，不漏油。

升绞车管理制度提升钢丝绳管理制度一、在使用新钢丝绳时,必须有钢丝绳出厂的完整资料。

二、在使用新钢丝绳时必须进行试验，以及自悬挂使用后每隔6个月进行一次试验。

三、维护工在每天的维护时间内必须以0.3m/s的速度进行一次检查，内容包括断丝、缩减、锈蚀、润滑等并详细记录。

四、下列情况必须更换:1、断丝5％；2、变细10%;3、有变黑、锈蚀点、麻坑等损伤；4、使用后期断丝或伸长突然加快;5、在使用过程中遭受突然停车及阻力等猛烈拉力时必须停止使用。

五、对提升钢丝绳头绳尾及日常检查不到位的，应视其锈蚀情况，至少每月检查一次，若绳头锈蚀严重，应每季度打开一次并留有详细记录。

六、提升机必须有试验合格的备用钢丝绳备到现场.七、维护工要认真执行钢丝绳管理制度,发生事故由本人负责.提升绞车操作规程提升绞车司机必须有司机操作证，并经考试合格后方可担任提升绞车司机,绞车司机应严格按照操作规程进行操作，操作顺序如下：一、低压电源的操作1、降压站来的1#、2＃低压电源经空气开关的负荷侧联络后送至控制柜、润滑泵站、高压进线柜，1＃或2＃低压电源只合一路.2、将润滑泵站开关箱内QS—QS5空气开关合上。

3、将面板开关SA1转至相应位置，选择1＃或2#泵。

4、将面板开关SA1转至中控位置,并观察润滑油温是否在35℃左右。

二、控制柜的操作顺序：1、电源开关合上后，控制柜内KC指示灯亮,表示电源正常。

2、合2QF0—2QF6空气开关、柜内指示灯亮、操作台上触摸屏深度指示器及测漏装置有图象显示,表示操作回路正常。

3、合动力制动柜内4QF1—3柜内操作回路及整流装置得电动力制动可以投入运行。

4、检查各级可控硅的触发回路是否正常.三、高压电源的操作1、降压站来的10KV高压电源送至高压柜内1＃和2#上刀闸，合1＃电源刀闸,操作台电压指示在10KV左右。

2、拨动储能开关SA1，等黄灯亮后返回原位。

3、按下合闸按钮,红灯亮表示高压电已合闸，高压换向柜得电。

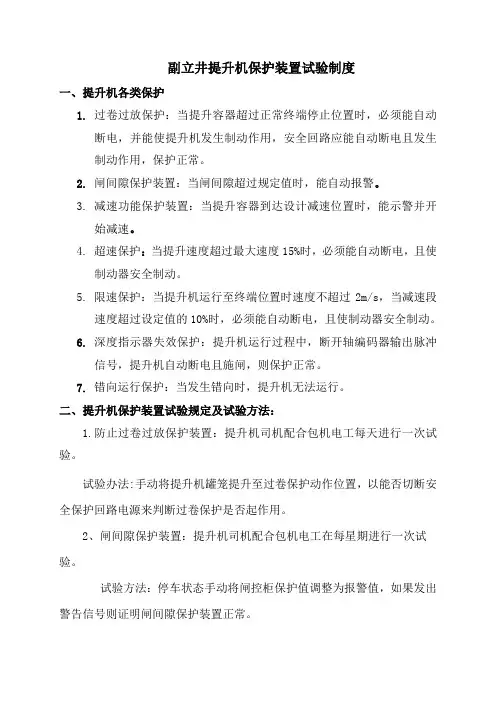

副立井提升机保护装置试验制度一、提升机各类保护1.过卷过放保护：当提升容器超过正常终端停止位置时，必须能自动断电，并能使提升机发生制动作用，安全回路应能自动断电且发生制动作用，保护正常。

2.闸间隙保护装置：当闸间隙超过规定值时，能自动报警。

3.减速功能保护装置：当提升容器到达设计减速位置时，能示警并开始减速。

4.超速保护：当提升速度超过最大速度15%时，必须能自动断电，且使制动器安全制动。

5.限速保护：当提升机运行至终端位置时速度不超过2m/s，当减速段速度超过设定值的10%时，必须能自动断电，且使制动器安全制动。

6.深度指示器失效保护：提升机运行过程中，断开轴编码器输出脉冲信号，提升机自动断电且施闸，则保护正常。

7.错向运行保护：当发生错向时，提升机无法运行。

二、提升机保护装置试验规定及试验方法：1.防止过卷过放保护装置：提升机司机配合包机电工每天进行一次试验。

试验办法:手动将提升机罐笼提升至过卷保护动作位置，以能否切断安全保护回路电源来判断过卷保护是否起作用。

2、闸间隙保护装置：提升机司机配合包机电工在每星期进行一次试验。

试验方法：停车状态手动将闸控柜保护值调整为报警值，如果发出警告信号则证明闸间隙保护装置正常。

3、减速功能保护装置：提升机司机配合包机电工每天进行一次试验。

试验办法：正常将提升机提升/下放至减速点，如果提升机能够自动减速并报警则保护装置正常。

4、超速保护：提升机司机配合包机电工每月进行一次试验。

试验方法：正常将提升机提升/下放至等速段，速度调整为1m/s，按下递增按钮，若提升机安全回路掉电并报警则保护装置正常。

5、限速保护：提升机司机配合包机电工每月进行一次试验。

试验方法：正常将提升机提升/下放至减速段，速度调整为0.8m/s，按下递增按钮，若提升机安全回路掉电并报警则保护装置正常。

6、深度指示器失效保护：提升机司机配合包机电工每月进行一次试验。

试验方法：人为将电子式深度指示器轴编码器脱开，若提升机安全回路掉电并报警则保护装置正常。
