单片机系统开发流程1. 硬件设计硬件设计是单片机系统开发的第一步,它涉及到电路原理图设计、PCB布局和元器件选型等工作。
1.1 电路原理图设计根据项目需求,使用相应的EDA软件(如Altium Designer、Cadence等)进行电路原理图设计。
在设计过程中,需要注意以下几点: - 确定单片机型号和外部器件的连接方式,包括引脚定义和功能。
- 根据外设模块的要求进行接口设计,如LCD显示屏、按键、传感器等。
- 考虑电源管理电路,包括稳压器、滤波电容和保护电路等。
- 进行信号调试和仿真验证,确保原理图没有错误。
1.2 PCB布局根据电路原理图进行PCB布局设计。
在布局过程中,需要注意以下几点: - 根据外部器件的位置和尺寸进行布局安排,尽量减少信号线的长度和干扰。
- 分析信号线的走向和层次分配,在不同层次上布置不同类型的信号线(如时钟线、数据线、地线等)。
- 合理安排元器件的焊盘位置和间距,方便手工焊接或自动插件。
- 添加必要的电源和地平面,增强电磁兼容性(EMC)和信号完整性(SI)。
1.3 元器件选型根据项目需求和硬件设计要求,选择合适的元器件。
在选型过程中,需要注意以下几点: - 确定单片机型号,考虑处理器性能、存储容量、接口等因素。
- 根据外设模块的要求选择合适的器件,如LCD显示屏、按键、传感器等。
- 考虑元器件的可获得性、价格和可靠性等因素。
2. 软件开发软件开发是单片机系统开发的核心环节,它涉及到嵌入式软件编程和调试等工作。
2.1 嵌入式软件编程根据项目需求和硬件设计要求,选择合适的嵌入式开发平台(如Keil、IAR Embedded Workbench等),进行软件编程。
在编程过程中,需要注意以下几点:- 编写初始化代码,配置单片机的时钟源、引脚功能和外设模块等。
- 设计主程序框架,包括任务调度、中断处理和状态机控制等。
- 编写驱动程序,实现对外设模块的控制和数据交互。
简述单片机系统的开发流程单片机系统是指由单片机芯片、外围电路和软件程序组成的一种嵌入式系统。
单片机系统的开发流程包括硬件设计、软件开发和系统调试等多个阶段。
1. 硬件设计阶段硬件设计是单片机系统开发的第一步,主要包括电路设计和PCB设计两个部分。
(1) 电路设计:根据系统需求,选择合适的单片机芯片和外围器件,设计电路原理图。
在电路设计过程中,需要考虑功耗、时钟频率、IO口数量、通信接口等因素,并根据需求进行电源供应、时钟电路、外设接口电路等设计。
(2) PCB设计:根据电路原理图,进行PCB的布线设计。
通过布线设计,将电路原理图中的元器件进行合理的布局和连接,以满足信号传输、电源供应等要求。
在PCB设计过程中,需要注意信号完整性、电源稳定性、阻抗匹配等问题。
2. 软件开发阶段软件开发是单片机系统开发的核心部分,主要包括编写程序和调试两个环节。
(1) 编写程序:根据系统需求和硬件设计,选择合适的开发工具和编程语言,编写单片机的软件程序。
在编写程序过程中,需要了解单片机的指令集、寄存器配置、中断处理等相关知识,并根据需求实现系统的各项功能。
(2) 调试:将编写好的软件程序下载到单片机芯片中,通过调试工具进行调试。
调试过程中,可以通过单步执行、断点调试等方式,逐步检查程序的运行情况,发现并解决程序中的错误和问题。
调试完成后,可以对系统的功能进行验证和优化。
3. 系统调试阶段系统调试是单片机系统开发的最后一步,主要包括硬件调试和软件调试两个环节。
(1) 硬件调试:通过仪器设备和测试工具,对硬件电路进行测试和验证。
主要包括电源稳定性、信号传输、外设功能等方面的测试。
在硬件调试过程中,可以使用示波器、逻辑分析仪等工具对信号进行观测和分析,发现并解决硬件电路中的问题。
(2) 软件调试:在硬件调试完成后,对软件程序进行全面的功能测试。
通过输入不同的参数和数据,验证系统的各项功能是否正常运行。
在软件调试过程中,可以使用调试工具和仿真器对程序进行调试和测试,以确保系统的稳定性和可靠性。
stm32单片机的工作原理STM32单片机是一款广泛应用于嵌入式系统的微控制器,具有高性能、低功耗和丰富的外设资源等特点。
本文将详细介绍STM32单片机的工作原理,并对其各个部分进行解析。
一、概述STM32单片机是由意法半导体(STMicroelectronics)公司开发的一款32位微控制器。
它采用了先进的ARM Cortex-M内核,非常适用于嵌入式控制应用。
STM32单片机具有丰富的外设资源,如通用IO口、定时器、通信接口(如USART、SPI、I2C)等,可以满足不同应用的需求。
二、内核结构STM32单片机的内核结构采用了Harvard体系结构,主要由处理器核、存储器和总线组成。
处理器核负责指令执行和数据处理,存储器用于存储程序代码和数据,总线则用于连接处理器核和存储器。
1. 处理器核STM32单片机的处理器核采用了ARM Cortex-M系列的核心。
它具有强大的计算能力和高效的指令执行速度,支持多种指令集和调试接口,能够满足不同应用的需求。
处理器核负责执行存储在存储器中的程序代码,控制外设的操作,并根据指令完成相应的数据处理。
2. 存储器STM32单片机的存储器分为Flash存储器和RAM存储器两部分。
Flash存储器用于存储程序代码和常量数据,可在电源关闭后保持数据的不变性。
RAM存储器用于存储临时的变量和数据,速度较快但断电后数据会消失。
3. 总线STM32单片机的总线用于连接处理器核和存储器,同时也用于连接外设。
总线分为数据总线、地址总线和控制总线三部分。
数据总线用于传输数据,地址总线用于指定存储器或外设的地址,控制总线用于传递读写和控制信号。
三、外设资源STM32单片机具有丰富的外设资源,可以满足各种嵌入式控制应用的需求。
这些外设包括通用IO口、定时器、通信接口等。
1. 通用IO口通用IO口是STM32单片机最常用的外设之一,它可以配置为输入或输出,用于连接外部设备或传感器。
通用IO口的数量和类型取决于具体型号,一般都有多个引脚可供使用。
大学单片机开发知识点总结一、单片机概述单片机(Microcontroller)是具有存储器、计算机和一些通用输入/输出端口的特种集成电路。
它是一种集成了微处理器、存储器和计时器/定时器功能的芯片,能够实现控制、数据处理、数据传输和数据存储等功能。
与微处理器相比,单片机的集成度更高,功能更全面,价格更便宜,功耗更低。
单片机广泛应用于控制系统、嵌入式系统、仪器仪表、家电、工业自动化、通信设备等领域。
二、单片机基础知识1. 单片机的组成单片机通常由CPU、存储器、输入/输出端口、定时器/定时器、串行接口、模拟数字转换器(ADC)等组成。
其中,CPU是单片机的核心,负责执行程序和数据处理;存储器用于存储指令和数据;输入/输出端口用于与外部设备进行数据交换;定时器/定时器用于生成定时信号和计数器功能;串行接口用于与外部设备进行串行通信;ADC用于将模拟信号转换为数字信号。
2. 单片机的分类单片机按照存储程序方式可以分为只读存储器单片机(ROM单片机)和可编程存储器单片机(EPROM单片机、EEPROM单片机、FLASH单片机);按照指令长度可以分为8位单片机、16位单片机和32位单片机;按照工作电压可以分为低功耗单片机、普通单片机和高性能单片机。
3. 单片机的开发工具单片机的开发工具包括开发板、仿真器、编译器、调试器、下载器等。
其中,开发板是用来调试和测试单片机程序的工具;仿真器可以用来仿真单片机的工作方式;编译器用来将源代码编译成二进制文件;调试器用来调试程序;下载器用来将程序下载到单片机中。
三、单片机的编程语言1. 汇编语言汇编语言是直接面向机器语言的,可直接控制硬件,是非常底层的语言。
它的优点是执行速度快,可直接操作硬件,适用于对时间要求严格的应用场景。
但是,汇编语言编写的程序复杂度高,语言表达能力差,可移植性差。
2. C语言C语言是一种高级语言,具有良好的可移植性和可移植性。
它结构化程度高,语言表达能力强,编程效率高,适合开发大型复杂应用程序。

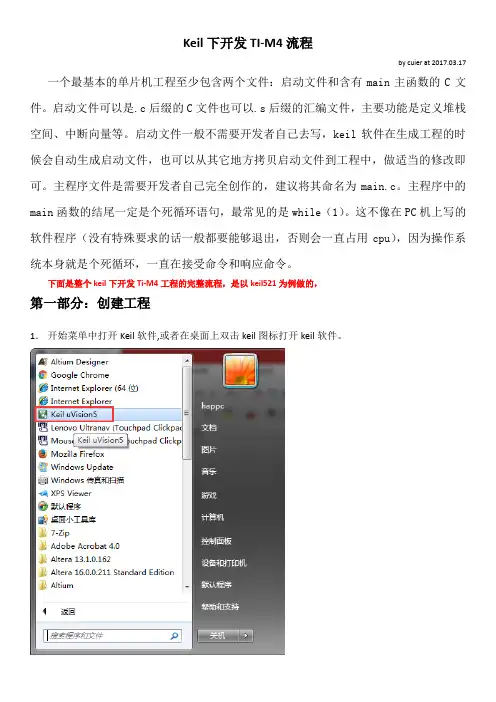

Keil下开发TI-M4流程by cuier at 2017.03.17 一个最基本的单片机工程至少包含两个文件:启动文件和含有main主函数的C文件。
启动文件可以是.c后缀的C文件也可以.s后缀的汇编文件,主要功能是定义堆栈空间、中断向量等。
启动文件一般不需要开发者自己去写,keil软件在生成工程的时候会自动生成启动文件,也可以从其它地方拷贝启动文件到工程中,做适当的修改即可。
主程序文件是需要开发者自己完全创作的,建议将其命名为main.c。
主程序中的main函数的结尾一定是个死循环语句,最常见的是while(1)。
这不像在PC机上写的软件程序(没有特殊要求的话一般都要能够退出,否则会一直占用cpu),因为操作系统本身就是个死循环,一直在接受命令和响应命令。
下面是整个keil下开发Ti-M4工程的完整流程,是以keil521为例做的,第一部分:创建工程1.开始菜单中打开Keil软件,或者在桌面上双击keil图标打开keil软件。
2.Project->New uVision Project。
3.选择工程的保存路径并设置工程名称(最好用全英文路径,每建一个工程前先为这个工程建一个文件夹,下图是在E->projects->keil521文件夹下创建了一个新的文件夹test作为工程test的工程文件夹,点击“保存”继续。
注意:每一个工程对应一个文件夹!4.为工程选择目标芯片,即目标板卡上的芯片(板卡上的芯片型号在芯片上有显示,图4.1标5的地方有芯片型号,这里是TM4C123GH6PMI),在Device下选择Texas Instruments(德州仪器)的TM4C123x Series系列(图4.2),然后下拉找到TM4C123GH6PM(图4.3),点“Ok”。
紧接着出现的窗口点ok。
图4.2 芯片系列选择图4.3 芯片选择图4.4 管理实时环境到这里,一个不包含任何设计文件的工程就创建完成了,这时软件的工程栏中截图如图5所示,工程文件目录截图如图6所示图5 Project标签图6 工程文件夹目录图4.1 小红板5.接下来需要给工程添加设计文件。
stm32单片机程序设计与实现说明一、背景信息STM32是意法半导体(STMicroelectronics)推出的一款32位ARM Cortex-M系列单片机。
作为一款高性能、低功耗的微控制器,STM32单片机广泛应用于各个领域,包括工业控制、汽车电子、消费电子等。
二、技术演进1. STM32单片机采用了最新的ARM Cortex-M系列核心,具有强大的处理能力和高度的集成度。
2. STM32单片机提供了丰富的外设功能,包括通信接口(UART、SPI、I2C等)、模拟转换器(ADC、DAC)、定时器等,满足各种应用需求。
3. 通过开发环境(例如Keil MDK、IAR Embedded Workbench)提供的开发工具和库函数,开发者可以快速、高效地进行STM32单片机程序的设计与实现。
三、市场变化随着物联网、人工智能等技术的快速发展,对嵌入式系统的需求不断增加,尤其对于高性能、低功耗的单片机需求更加迫切。
STM32单片机凭借其多种型号和强大的性能优势,逐渐成为市场上最受欢迎的单片机之一。
四、STM32单片机程序设计与实现步骤1. 硬件准备:选择适合的STM32单片机型号,并搭建相应的硬件环境,包括外围设备连接、电源供应等。
2. 开发环境配置:安装并配置相应的开发工具和库函数,确保能够正常编译、下载程序。
3. 程序设计与编写:根据具体应用需求,设计STM32单片机的程序架构,编写相应的C语言代码。
4. 调试与测试:通过在线调试工具或者仿真器,对程序进行调试与测试,确保程序的正确性和稳定性。
5. 烧录与运行:将程序下载到STM32单片机中,并进行实际运行和验证。
五、实用技巧与指导意义1. 程序优化:结合STM32单片机的特点,充分利用硬件资源,进行程序的优化,提高系统的性能和响应速度。
2. 低功耗设计:合理配置STM32单片机的功耗模式,采用节能策略,延长系统的电池寿命。
3. 外设应用:根据不同的应用需求,充分利用STM32单片机的外设功能,实现各种功能的扩展和接口的连接。
单片机入门手册单片机(Microcontroller)是一种集成电路芯片,具有处理器核心、内存、输入输出接口及各种外设的功能。
它广泛应用于各个行业和领域,如家电、通信、汽车、工业控制等。
本手册旨在为初学者提供单片机的基础知识和入门指南,帮助他们迅速上手并理解单片机的工作原理和应用。
一、单片机简介单片机作为微型计算机系统,具有体积小、功耗低、功能强大等特点,常用于控制系统和嵌入式设备中。
其主要组成部分包括中央处理单元(CPU)、存储器(ROM、RAM)、输入输出(I/O)端口和定时器计数器等。
不同型号的单片机具有不同的内部存储空间、处理能力和外设接口,因此需要根据实际需求选择适合的型号。
二、单片机开发环境搭建在开始学习和使用单片机之前,需要搭建相应的开发环境。
主要包括硬件和软件两个方面。
1. 硬件准备为了进行单片机的开发和调试,需要准备一台电脑、单片机开发板、编程器和相关连接线。
其中,开发板是连接电脑和单片机的桥梁,编程器用于将程序下载到单片机中。
此外,还可以选择相应的传感器和外设模块进行实验和应用。
2. 软件安装常用的单片机开发软件有Keil、IAR、Code Composer Studio(CCS)等。
安装和配置这些软件有助于编写、调试和下载程序到单片机。
此外,还需要安装单片机厂商提供的编程软件和驱动程序。
三、单片机基础知识了解单片机的基础知识对于深入学习和应用至关重要。
以下是一些常用的基础知识点:1. 单片机的工作原理单片机通过执行指令和操作数据来完成相应的任务。
其工作流程从复位开始,然后执行初始化程序和主程序,不断重复这一过程。
2. 单片机的编程语言常用的单片机编程语言有汇编语言和高级语言(如C语言)。
汇编语言直接操作单片机的硬件寄存器和指令集,灵活性较高。
高级语言相对简洁易学,适合快速开发。
3. 单片机的输入输出单片机的输入输出方式主要通过引脚(Port)和外设(Peripheral)实现。
单片机基础操作流程
单片机是一种集成电路,可以完成各种控制任务。
在进行单片
机的基础操作之前,我们需要准备好一些工具和材料,比如单片机
开发板、USB数据线、编程软件等。
首先,我们需要连接单片机开发板和电脑,使用USB数据线将
它们连接起来。
然后,打开编程软件,比如Keil或者Arduino IDE,开始进行编程。
在编程之前,我们需要了解单片机的引脚功能和寄存器的作用。
单片机的引脚可以用来输入输出信号,连接外部设备,比如LED灯、按钮等。
寄存器则用来存储数据和控制单片机的各种功能。
接下来,我们可以开始编写程序了。
首先,我们需要定义引脚
的功能,比如将某个引脚设置为输出模式,控制LED灯的亮灭。
然后,我们可以编写控制逻辑,比如通过按下按钮来控制LED灯的开关。
编写好程序后,我们需要将程序下载到单片机中。
这个过程称
为烧录。
在Keil中,我们可以通过点击“Build”按钮来生成hex文件,然后通过烧录器将hex文件下载到单片机中。
在Arduino IDE 中,我们可以直接点击“Upload”按钮将程序下载到单片机中。
下载完成后,我们可以开始测试程序了。
通过按下按钮或者输
入信号,我们可以看到LED灯的亮灭情况,验证程序的正确性。
除了控制LED灯,单片机还可以实现更多功能,比如控制电机、读取传感器数据等。
通过不断学习和实践,我们可以掌握更多单片
机的基础操作流程,为以后的项目开发打下坚实的基础。
单片机操作流程
第一步:点击PROJECT中的NEW PROJECT然后命名(要知道路径) ,保存,选择相对应的芯片型号,确定。
第二步:点击FILE,选NEW,输入程序,保存,需要知道路径名及其后缀。
第三步:在界面左侧窗口中的source group 1上点击右键,add file to group,找到刚保存的源文件,add,close 第四步:界面左侧窗口中的target 1上点击右键,options for target"target 1”第五步:在出现的界面中选择上方的output在“create hex file”前打对勾,确定。
第六步:在界面左侧窗口中的target 1上点击右键built target如提示信息中没有警告及错误即可。
第七步:关闭KEIL窗口,打开编程窗口(必须通讯正常) ,选择正确的芯片型号,点击擦除,然后点击加载,找到刚刚KEIL中编译生成的HEX文件,确定,编程即可。
(其间把芯片正确放入编程器的座上。
)。
c语言单片机程序开发
C语言单片机程序开发是指使用C语言来编写单片机的程序。
单片机是一种集成电路芯片,具有处理器、存储器、输入输出接口等功能,可以用来控制各种电子设备。
C语言是一种高级编程语言,具有易学易用、灵活性强等特点,非常适合用来开发单片机程序。
在C语言单片机程序开发中,首先需要选择适合的单片机芯片,并了解其硬件结构和特性。
然后,根据需求设计程序的功能模块,并使用C语言编写程序代码。
在编写代码时,需要使用单片机提供的相关库函数和指令集,来控制单片机的输入输出、存储器操作、定时器和中断等功能。
同时,还需要注意代码的效率和可靠性,以确保程序的正确运行。
在开发过程中,可以使用各种开发工具来辅助编写和调试程序,如编译器、调试器、仿真器等。
最后,将编写好的程序下载到单片机芯片中,进行测试和调试,确保程序的功能和性能符合要求。
C语言单片机程序开发广泛应用于各种领域,如嵌入式系统、电子设备控制、自动化控制等。
通过C语言单片机程序开发,可以实现各种功能,如电路控制、数据采集、通信等,为各种电子设备提供智能化和自动化的控制能力。
单片机编程设计的学习方法和步骤6篇第1篇示例:单片机编程设计是现代电子技术领域中非常重要的一门技能。
通过学习单片机编程设计,我们可以掌握如何使用单片机来控制各种电子设备,实现不同的功能和项目。
下面将介绍一下关于单片机编程设计的学习方法和步骤,希望能够帮助大家更好地入门和掌握这门技能。
一、学习方法:1.系统学习:要系统地学习单片机编程设计,首先需要掌握单片机的基础知识,如单片机的结构、运行原理、常用的单片机种类等。
可以通过看书、网上视频、参加培训班等途径进行学习。
2.理论联系实际:学习单片机编程设计最重要的是理论联系实际,要通过实际的项目来巩固所学的知识。
可以选择一些简单的项目来实践,比如LED灯控制、按键控制等,逐步提高难度深入学习。
3.模仿学习:在学习单片机编程设计的过程中,可以借鉴一些经典的案例和代码,通过模仿学习来加深对编程的理解。
通过修改已有代码、理解其原理,逐步提高自己的编程能力。
4.多练习:学习单片机编程设计是一个需要不断练习的过程,只有通过多次实践才能掌握这门技能。
可以选择一些开源的项目来参与,多练习不断提高。
二、学习步骤:1.选择单片机:首先需要选择适合自己学习的单片机。
市面上常见的单片机有51单片机、AVR、ARM等,可以根据需求和学习难度选择适合的单片机。
2.学习编程语言:单片机编程设计通常使用C语言或汇编语言,因此需要学习相关的编程语言知识。
可以通过书籍、网课等途径学习,掌握基本的语法和使用方法。
3.搭建开发环境:学习单片机编程设计需要一个合适的开发环境,可以选择一款适合自己的编译软件和仿真软件。
常用的开发环境有Keil、AVR Studio等。
4.学习单片机的硬件连接和调试:在开始编程之前,需要学习单片机的硬件连接和调试方法。
掌握单片机的引脚功能、接线方法,通过示波器等工具进行调试,确保硬件正常连接。
5.编写代码实现功能:根据需求编写相应的代码,实现所需功能。
可以参考官方手册、资料、网上案例等来帮助编写代码,通过不断调试和修改,完善代码功能。
单片机系统设计与实现单片机系统是一种基于单片机的微控制系统,在现代电子技术领域广泛应用。
它可以对外界信号进行采集、处理和控制,实现各种自动化控制和智能化功能。
单片机系统设计和实现是一项综合性工程,需要掌握硬件设计、软件编程等多方面知识和技能。
本文将介绍单片机系统的基本原理、设计流程和实现方法,并分享一些设计和实现的技巧和经验。
一、单片机系统原理单片机系统由单片机、外围设备和外界环境三部分组成。
其中单片机是系统的核心,负责进行数据处理和控制。
外围设备包括传感器、执行器、显示器等,用于与外界进行交互和控制。
外界环境则是单片机系统所处的物理环境和电气环境。
单片机是一种集成了处理器、存储器、输入输出口和各种外设接口的芯片,具有体积小、速度快、功耗低等优点。
单片机可以通过编程实现不同的功能,如测量温度、控制电机、播放音乐等。
常见的单片机有51系列、AVR系列、ARM系列、STM32系列等。
外围设备和外界环境对单片机系统的性能和稳定性有重要影响。
传感器用于采集各种模拟量信号,如温度、湿度、光照等。
执行器用于控制各种机械、电气和液压装置,如电机、阀门、泵站等。
显示器用于显示各种文本和图形信息,如LCD显示器、LED灯等。
外界环境包括电源、噪声、电磁干扰等,会影响单片机系统的电路设计和信号处理。
二、单片机系统设计流程单片机系统设计包括硬件设计和软件编程两部分,它们是相互独立但又相互关联的。
硬件设计包括电路设计、PCB设计和电源设计等;软件编程包括程序设计、调试和优化等。
1.需求分析在进行单片机系统设计之前,需要进行需求分析,明确系统的功能和性能要求。
需求分析包括系统的输入输出、运算速度、存储容量、接口类型和通讯方式等。
对于不同的应用场景和要求,需要选择不同的单片机型号、外围设备和外界环境。
2.硬件设计硬件设计是单片机系统设计的重要组成部分。
它包括电路设计、PCB设计和电源设计等。
电路设计是根据系统的功能需求和信号特性设计电路图,并选用合适的电子元器件。
浅析单片机开发板的设计与制作摘要:本文将探讨单片机开发板的设计与制作。
首先,介绍了单片机开发板的概念和作用;其次,分析了单片机开发板的设计流程,包括硬件设计和软件设计;最后,讨论了单片机开发板制作的具体步骤和注意事项。
本文旨在帮助读者了解单片机开发板的设计与制作方法,以便于电子爱好者和工程师们更好地开发和应用单片机。
关键词:单片机开发板、硬件设计、软件设计、制作步骤、注意事项正文:一、单片机开发板的概念和作用单片机开发板是一种方便电子爱好者和工程师学习和开发单片机的工具。
它通常包含了一个单片机芯片、电源电路、通信接口、输入输出引脚等元件。
单片机开发板的作用是提供一个快速开发、测试和验证单片机程序的环境。
借助单片机开发板,电子爱好者和工程师们可以更加轻松地学习和开发单片机程序。
二、单片机开发板的设计流程单片机开发板的设计流程包括硬件设计和软件设计两部分。
硬件设计:硬件设计是单片机开发板设计的重要组成部分。
硬件设计包括了电源电路、时钟电路、输入输出接口、通信接口等。
设计时需要考虑电路的稳定性、可靠性和实用性。
在硬件设计时,需要根据单片机型号、应用场景和功能需求来选择适合的外围元器件。
比如,LED灯、按键、数码管等元器件都可以通过单片机开发板来实现。
软件设计:软件设计是单片机开发板设计的另一部分。
单片机开发板的软件设计包括了编程语言、编写程序、编程工具等方面。
编程语言有C语言、汇编语言等,编写程序需要根据单片机硬件设计的接口设计相应的程序,同时需要考虑单片机的存储空间、速度等问题。
编程工具有keil、C51等,其中keil 是目前较为流行的一款单片机开发工具。
三、单片机开发板的制作步骤和注意事项单片机开发板的制作步骤包括:1.确定单片机型号和开发板的外围元器件;2.根据设计要求完成原理图和PCB设计;3.进行原型的PCBA制作和装配;4.进行单片机程序的上传和调试。
在制作单片机开发板时需要注意以下几点:1.选用合适的单片机型号和配套元器件;2.保证电路的稳定性和可靠性;3.注意PCB的铺铜和走线,避免产生干扰和串扰;4.程序的调试要细心耐心,逐个模块进行测试。
