薄膜制备及表征

薄膜制备实训总结一、实训背景薄膜制备是一种常见的表面加工技术，通过将固态材料转化为薄膜状，可以改善材料的性质和功能。

为了更好地掌握薄膜制备技术，我参加了一次实训，通过实际操作和实验结果的分析，使我对薄膜制备有了更深入的了解。

二、实训过程本次实训主要包括了四个步骤：准备材料，薄膜制备，薄膜表征和薄膜应用。

2.1 准备材料在进行薄膜制备之前，首先需要准备好所需的原材料和实验设备。

我们选择了聚合物材料作为制备薄膜的基础材料，同时还需要一些辅助材料和化学试剂。

此外，我们还需要一些仪器设备，如电子天平、旋涂机等。

2.2 薄膜制备在薄膜制备的过程中，我们采用了旋涂法。

首先，我们将聚合物溶液滴在玻璃基板上，并利用旋涂机将溶液均匀涂布在基板表面。

然后，我们将涂布后的基板放入烘箱中进行烘烤，使溶液中的溶剂挥发掉，从而形成了薄膜。

2.3 薄膜表征制备完成的薄膜需要进行表征，以了解其性质和结构。

我们使用了透射电子显微镜（TEM）对薄膜进行形貌观察，利用X射线衍射（XRD）对薄膜的结构进行分析，同时还使用了表面粗糙度测试仪对薄膜的表面粗糙度进行测量。

2.4 薄膜应用在实训的最后一步，我们研究了薄膜的应用领域。

薄膜在各个领域都有广泛的应用，比如太阳能电池板、液晶显示屏等。

我们选择了几个比较热门的应用领域进行研究，并进行了实验验证。

三、实训收获通过这次薄膜制备的实训，我不仅了解了薄膜制备的基本原理和步骤，还学会了操作旋涂机和使用相关仪器设备。

通过实际操作和实验结果的分析，我更加深入地了解了薄膜的结构与性质的关系，对薄膜的应用也有了更深入的了解。

同时，实训过程中也暴露了我在操作技巧和数据分析方面的不足之处，这也为我今后的学习和进一步提高提供了指导。

通过与同学的合作讨论和老师的指导，我不仅加深了对薄膜制备的理解，还提高了实验操作的熟练度。

四、实训反思本次薄膜制备实训给我提供了一个很好的学习机会，但是由于实训时间较短，仅能进行简单的薄膜制备和分析，难以覆盖所有的细节。

锯酸锂薄膜制备及其性能表征调研报告最近，LiNbO3薄膜表现出很大的潜力应用于光子技术等等已经开发了用于制造域控制的技术LiNbO3晶体结构特别是在薄膜。

TM已经指出单结晶的LiNbO3膜不是必需的声学和光学应用，因为它是足够的获得c取向的薄膜以创建单个d33系数。

锯酸锂具有优良的压电、电光、声光和热电等性质，成为电光装置和声表面装置的首选材料之一。

目前主要用来制造光波导、光调制器及声表面波(SAW)装置。

锯酸锂之所以是重要的铁电材料,还因为它具有一些独特的性质，诸如有很高的自发极化强度、很高的居里温度(1210C)及很大的双折射值。

由于在集成光学装置的大量需求,使得铜酸锂的研究非常活跃。

LiNbO3薄膜的制备方法很多，其中包括:电子束蒸镀法、溅射法(sputtering)、脉冲激光沉积法(PLD)、化学气相沉积(CVD)和溶胶-凝胶法(Sol-gel),Pechini法。

a.溅射法(sputtering)目前溅射法应用比较广泛,它利用高速运动的惰性气体离子反靶面上的离子轰击下来后再沉积到衬底(加热或不加热)。

为了改善薄膜层的质量和均匀性,常常采用高频等离子放电并用磁场加以控制(射频磁控溅射)。

溅射法靶材有烧结陶瓷、陶瓷粉末和复合金属(反应溅射)或多金属靶(多元靶溅射或反应共溅射)。

陶瓷靶寿命较长,薄膜的均匀性和一致性较好，但化学成分比较难调整。

粉末靶容易调整化学计量比,也能得到很好的薄膜质量。

溅射靶也可以直接采用金属元素，利用可转换的单一金属靶，轮流按时间序列进行溅射，改变各靶的溅射时间可调整薄膜的组成。

近年来正在发展且很有希望的制备技术是反应共溅射,即采用多个金属靶同时进行溅射，并分别改变各靶的溅射条件以获得较好的制膜结果。

采用金属靶制备薄膜需要在溅射时充入氧气,以生成氧化物，故称为反应溅射。

溅射法制备LiNbO3 薄膜，靶材一般用LiNbO3陶瓷或锂、银两种金属元素。

后者将两金属以一定方式分布在可旋转的圆盘上,改变各元素所占面积以调整薄膜的化学组成。

光学实验技术中的薄膜制备与表征指南在现代光学实验中，薄膜是一种广泛应用的材料，它具有许多独特的光学性质。

为了实现特定的光学设计要求，科学家们需要制备和表征各种薄膜。

本文将为您介绍光学实验技术中的薄膜制备与表征指南，帮助您更好地理解和应用薄膜技术。

一、薄膜制备技术1. 真空蒸发法真空蒸发法是一种常见的薄膜制备技术，它通常用于金属或有机材料的蒸发。

蒸发源材料通过加热，使其蒸发并沉积在基底表面上，形成薄膜。

真空蒸发法具有简单、灵活的优点，但由于材料的有机蒸发率不同，容易导致薄膜的成分非均匀性。

2. 磁控溅射法磁控溅射法是一种通过离子碰撞使靶材溅射，并沉积在基底上的技术。

这种方法可以获得高质量和均匀性的薄膜。

磁控溅射法通常用于金属、氧化物和氮化物等无机薄膜的制备。

3. 原子层沉积法原子层沉积法（ALD）是一种逐层生长薄膜的方法，通过交替地注入不同的前驱体分子，使其在基底表面上化学反应并沉积。

这种方法可以实现非常精确的厚度控制和成分均一性。

4. 溶胶凝胶法溶胶凝胶法是一种基于溶胶和凝胶的化学反应制备薄膜的方法。

通过溶胶中的物质分子在凝胶中发生凝胶化反应，形成薄膜。

这种方法适用于复杂的薄膜材料。

二、薄膜表征技术1. 厚度测量薄膜的精确厚度对于光学性能至关重要。

常用的测量方法包括激光干涉法、原位椭圆偏振法和扫描电子显微镜等。

激光干涉法通过测量反射光的相位差来确定薄膜厚度，原位椭圆偏振法则通过测量反射光的椭圆偏振状态来推断厚度。

2. 光学性能表征光学性能包括反射率、透过率、吸收率等。

常用的表征方法有紫外可见近红外分光光度计和激光光谱仪。

通过测量样品在不同波长下的吸收或透过光强度，可以得到其光学性能。

3. 表面形貌观察表面形貌对薄膜的光学性能和功能具有重要影响。

扫描电子显微镜和原子力显微镜是常用的表面形貌观察工具。

扫描电子显微镜可以获得样品表面的高分辨率图像，原子力显微镜则可以实现纳米级表面形貌的观察。

4. 结构分析薄膜的结构分析是了解其晶体结构和晶格形貌的重要手段。

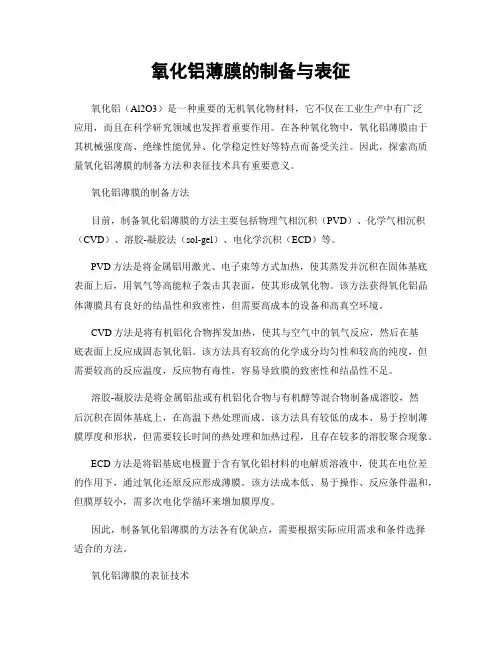

氧化铝薄膜的制备与表征氧化铝（Al2O3）是一种重要的无机氧化物材料，它不仅在工业生产中有广泛应用，而且在科学研究领域也发挥着重要作用。

在各种氧化物中，氧化铝薄膜由于其机械强度高、绝缘性能优异、化学稳定性好等特点而备受关注。

因此，探索高质量氧化铝薄膜的制备方法和表征技术具有重要意义。

氧化铝薄膜的制备方法目前，制备氧化铝薄膜的方法主要包括物理气相沉积（PVD）、化学气相沉积（CVD）、溶胶-凝胶法（sol-gel）、电化学沉积（ECD）等。

PVD方法是将金属铝用激光、电子束等方式加热，使其蒸发并沉积在固体基底表面上后，用氧气等高能粒子轰击其表面，使其形成氧化物。

该方法获得氧化铝晶体薄膜具有良好的结晶性和致密性，但需要高成本的设备和高真空环境。

CVD方法是将有机铝化合物挥发加热，使其与空气中的氧气反应，然后在基底表面上反应成固态氧化铝。

该方法具有较高的化学成分均匀性和较高的纯度，但需要较高的反应温度，反应物有毒性，容易导致膜的致密性和结晶性不足。

溶胶-凝胶法是将金属铝盐或有机铝化合物与有机醇等混合物制备成溶胶，然后沉积在固体基底上，在高温下热处理而成。

该方法具有较低的成本、易于控制薄膜厚度和形状，但需要较长时间的热处理和加热过程，且存在较多的溶胶聚合现象。

ECD方法是将铝基底电极置于含有氧化铝材料的电解质溶液中，使其在电位差的作用下，通过氧化还原反应形成薄膜。

该方法成本低、易于操作、反应条件温和，但膜厚较小，需多次电化学循环来增加膜厚度。

因此，制备氧化铝薄膜的方法各有优缺点，需要根据实际应用需求和条件选择适合的方法。

氧化铝薄膜的表征技术对于氧化铝薄膜的表征技术，目前主要有X射线衍射（XRD）、扫描电子显微镜（SEM）、透射电子显微镜（TEM）、原子力显微镜（AFM）、紫外-可见吸收光谱（UV-Vis）等技术。

XRD技术可以用于确定氧化铝薄膜中晶体结构和晶粒尺寸大小，同时还可以用来分析杂质和缺陷等。

SEM技术可以用于分析氧化铝薄膜的表面形貌、粒度和分布等信息。

氧化锌薄膜的合成与表征氧化锌薄膜是一种具有重要应用价值的材料，在光电子、传感器等领域具有广泛的应用。

如何高效地制备氧化锌薄膜并准确地表征其结构和性质，一直是当前研究重点之一。

本文将介绍氧化锌薄膜的制备方法和表征技术，以期更好地理解并应用该材料。

一、氧化锌薄膜的合成方法1. 真空蒸发法真空蒸发法是一种通过高温下蒸发金属来制备薄膜的方法。

通常，锌金属片被置于真空漏斗内加热，在漏斗的上部有一块玻璃基板直接对接。

锌金属加热后开始蒸发，氧性的基板表面吸收这些蒸发物后，化学反应形成氧化锌薄膜。

这种方法制备所得氧化锌薄膜的厚度通常为几十纳米，对于一些特定应用而言，薄膜的厚度并不能完全满足需求；同时，真空蒸发法的操作条件相对苛刻，同时背景气压的影响也需要特别注意。

2. 溅射法溅射法是在真空环境中利用阴极等离子体产生的离子将靶材上的原子或原子团射向基板表面，最终形成薄膜的制备方法。

通常，气体靶在真空腔中被激光离子激发产生等离子体，产生的等离子体会扫面过整个靶材表面，将原子射到基板表面形成薄膜。

相对于真空蒸发法而言，溅射法所制备氧化锌薄膜的厚度范围更加广泛，可从几纳米到数百纳米，制备比较方便，同时膜的质量也相对较高。

3. 气相沉积法气相沉积法是利用高温气相反应使气体中的原子通过活性自由基中间体沉积到基板表面，最终形成薄膜的方法。

常见的有热CVD法、PECVD法、晶粒增大法等。

其中，热CVD法通常是在真空中通过高温热解锌源和氧源来制备氧化锌薄膜的方法，制备过程中需要精确控制反应条件，如锌源和氧源的速率、反应时间和反应温度等。

而PECVD法则是利用激发的等离子体化学反应制备氧化锌薄膜，制备过程相对比较复杂，但制备的氧化锌薄膜结构密度高、耐久性好。

四、氧化锌薄膜的表征技术1. X射线衍射(XRD)XRD是一种常见的固体材料结构分析技术，它通过对材料的衍射效应进行定量分析，来确定一个样品的晶体结构、晶格参数、非晶态和有序材料的结构等。

薄膜材料的制备和表征分析近年来，薄膜材料的制备和表征分析已经成为了一个热门的研究领域。

薄膜材料，指的是厚度在几纳米到几百微米之间的材料，由于其极小的尺寸和高比表面积，具有很多独特的物理、化学和材料特性。

这种材料近年来被广泛应用于复杂的电子器件、生物医学、分析化学等领域。

因此，对薄膜材料的制备方法和表征分析技术进行深入的研究和探究，有助于更好地开发和应用这种材料。

一、薄膜材料制备技术薄膜材料的制备技术有很多种类。

常见的制备方法包括物理气相沉积、化学气相沉积、溅射镀膜、离子束镀膜、分子束外延以及涂覆法等。

其中，物理气相沉积通常使用的设备是真空蒸发装置。

在它的内部，材料样品被放在坩埚中。

而且通过高压电弧，材料样品被化为离子状态和粒子状态的气体。

这些气体以极高浓度流被导入真空室中，使其射到表面上，从而形成薄膜。

化学气相沉积是一个沉淀对应物质的方法，它是一种将气态物质化为固态物质的方法。

其核心原理是在气相沉积过程中，物质原子或分子通过化学反应，形成薄膜。

溅射镀膜是利用氩离子轰击靶材使材料离开靶材沉积在基板表面上形成薄膜。

离子束镀膜和分子束外延则是利用起始物质，通过强气流、热电子和离子的束束出射，碰撞到物质的靶材，然后使其形成薄膜。

涂覆法比较简单，通常是一种在基板表面上涂覆薄膜溶液或者膜浆，然后通过烘干、烘烤等处理过程形成自臻的薄膜。

此外，近年来又兴起了一种被称为“自组装”的制备方法，如自组装膜、自组装量子点等，这种方法利用材料分子之间的相互作用力，通过自发的方式组装形成薄膜。

二、薄膜材料表征分析技术表征分析技术是研究薄膜材料特性的重要手段，它可以为薄膜材料的使用和进一步研究提供基础性数据和依据。

常见的表征分析技术包括扫描电镜成像、X射线衍射、拉曼光谱、电子能谱等。

扫描电镜是一种利用电子束照射样品表面，通过检测样品电子信息制成图片或场景的技术。

它可以提供材料表面的拓扑形态，包括结构、相貌和纹理等特征。

X射线衍射技术通过探测材料的晶体结构，实现快速精确地分析材料的进化、物性与性能等方面的问题。

聚酰亚胺薄膜的制备及性能表征随着科技不断的发展和化学合成工艺的进步，用于传感、电子器件、气体分离和防护等领域的高性能薄膜逐渐成为研究的热点。

其中，聚酰亚胺薄膜由于其耐高温、化学稳定、机械性能优良等特性，被广泛应用于工业生产和科学研究中。

本文将探讨聚酰亚胺薄膜的制备方法和性能表征。

制备方法在制备聚酰亚胺薄膜时，可以采用溶液浇铸法、蒸发-沉积法、电化学聚合法等多种方法。

其中溶液浇铸法是最为简单且常用的方法之一。

溶液浇铸法的操作步骤如下：首先将聚酰亚胺粉末溶解于混合有有机溶剂和表面活性剂的溶剂中，形成聚酰亚胺溶液；接着将其倒入制备器中，通过调整器内的温度、湿度和通风量等参数，使其在制备器内缓慢干燥，形成聚酰亚胺薄膜。

最终通过高温热处理等方法进行后处理，得到聚酰亚胺薄膜。

性能表征聚酰亚胺薄膜具有很多独特的性能，如高温稳定性、气体分离性、化学稳定性、机械强度等。

因此，我们需要采用不同的手段来对其进行性能表征。

一、热性能表征聚酰亚胺薄膜的热性能是其最基本的性质之一，通常使用热重分析仪（TGA）来对其进行测试。

通过TGA测试，可以得到材料在不同温度下的热重曲线，了解其热分解和稳定性等性能。

二、气体分离性能表征聚酰亚胺薄膜具有良好的气体分离性，可以用来制备气体分离膜。

在测试聚酰亚胺薄膜的气体分离性能时，可以采用固定压力下的单组分渗透流量测试方法，或者采用可变压力下的混合气体分离实验来进行测试。

三、机械性能表征聚酰亚胺薄膜具有较高的机械强度和韧性，通常可以使用拉伸试验进行测试。

通过拉伸试验，可以得到材料的拉伸强度、断裂伸长率等机械性能参数。

四、表面性质表征在聚酰亚胺薄膜应用的领域中，其表面性质往往至关重要。

通过原子力显微镜（AFM）等表面性质测试仪器，可以得到薄膜表面的粗糙度、表面形貌等指标。

总结综上所述，聚酰亚胺薄膜是一种优良的高性能薄膜材料，其热稳定性、气体分离性、机械性能等均相对突出。

聚酰亚胺薄膜的制备方法也相对简单，可以采用溶液浇铸法等多种方式。

磁控溅射法制备薄膜材料实验报告实验报告：磁控溅射法制备薄膜材料一、引言薄膜材料广泛应用于电子器件、光学器件等领域，其性能直接影响着器件的性能。

磁控溅射法是一种常用的制备薄膜材料的方法，通过在真空环境下，利用磁控电子束或离子束轰击源材料的表面，使源材料蒸发并沉积在基底上，从而得到所需的薄膜材料。

本实验旨在通过磁控溅射法制备一种特定的薄膜材料，并对其形貌、结构和成分进行表征。

二、实验方法1.实验仪器与材料本实验使用的主要仪器设备有磁控溅射设备、扫描电子显微镜（SEM）和X射线衍射仪（XRD）。

实验材料包括源材料、基底材料和溅射气体。

2.实验步骤（1）将源材料加载到磁控溅射设备的靶位上，并安装好基底材料。

（2）将真空室抽气至高真空状态，确保实验环境稳定。

（3）开启溅射气体，调节其流量和压力，使其保持合适的工作状态。

（4）通过操纵磁控溅射设备的参数，包括溅射功率、工作距离等，进行溅射，沉积薄膜材料在基底上。

（5）制备完成后，将样品取出，进行表征。

三、实验结果与分析通过SEM观察，薄膜材料的表面形貌均匀，没有明显的颗粒和裂纹，呈现出光滑的特点。

通过透射电子显微镜（TEM）的观察，薄膜材料的厚度约为100 nm，呈现出均匀的结构。

通过XRD分析，薄膜材料的晶体结构为立方晶系，晶面取向较好。

通过对XRD图谱的解析，还可以得到薄膜材料的晶格常数、晶粒大小等信息。

通过能谱仪的分析，可以确定薄膜材料的成分。

实验结果显示，制备的薄膜材料主要由目标材料的原子组成，没有掺杂物的存在。

四、讨论与改进通过磁控溅射法制备的薄膜材料，表面形貌均匀且结构良好，符合预期需求。

但是，在实验过程中，我们发现了一些问题，如薄膜材料的制备速率较慢、材料的含气量较高等。

为了解决这些问题，我们可以在实验过程中进行参数的优化，如调节溅射功率、溅射时间等，以提高制备速率；同时可以加入适量的氩气来降低材料的含气量。

此外，在薄膜材料的表征上，我们只是使用了SEM、XRD和能谱仪等仪器进行了一些基本的表征，对于材料的电学、光学等特性并没有进行深入的研究。

P V D 法制备（Ti ，Al )N 薄膜及其性能表征冷长志(杭州云度新材料科技有限公司，浙江富阳311400)摘要：在PVD 阴极电弧系统中，本文镀膜条件分别采用基片偏压为100V 和电弧电流偏压为70a ,在氮气压力为1、1.5和2Pa的条件下，涂膜时间设定为1.30h 。

结果表明，不同氮气压下沉积的薄膜的相结构、薄膜厚度和附着力没有显著差异。

然而，显微照片 显示，用1.5Pa 的反应气体制备的薄膜比在另外两种压力下制备的薄膜表面光滑，液滴较少。

关键词：PVD 法；CTi,Al)N 薄膜；性能表征中图分类号：TB383文献标识码：A文章编号：1671-2064(2020)21-0053-02China Science & Technology Overview工艺设计改造及检测检修1. P V D 法在（T i ，A l )N 制备中的应用物理气相沉积（PVD )耐磨涂层在金属切削和金属板材 成形等领域得到了广泛的应用。

根据沉积参数，如偏置电 压、氮气压力、电弧电流和温度，可以预期涂层性能的范 围很广。

PVD 涂层含有较高的残余应力，可以有利于提 高耐磨性和硬度，但另一方面可能降低附着力，需要更好 地了解工艺参数对残余应力形成的重要性及其与涂层分层 的关系[1义2. (T i ，Al )N 薄膜制备(Ti ,Al )N 是一种表面改性材料，用于各种工程应用， 如刀具和模具。

在物理气相沉积（PVD )涂层技术中，阴 极电弧技术是一种附着力好、粒子能量高、等离子体密度 很高的涂层技术，在耐磨涂层工艺中起着重要作用。

有研 究学者研究了铝含量对Tipx Alx N 薄膜性能的影响。

结果 表明，随着铝含量从0增加到0.6，薄膜硬度从2000提高 到3200HV 。

当铝含量大于0.7时，硬度急剧下降。

结果表 明，叫气体压力越高，（Ti ，Al )N 的硬度越高。

以50at%Ti 和50at %A l 为靶材，在不同N 2压力下制备(Ti ,Al )N 薄 膜，并对薄膜的性能和形貌进行了研究。

ZnSe薄膜的电沉积法制备及其性能表征的开题报告
一、选题背景
薄膜材料是现代科学技术的基石，它们在微电子、能源材料、光电
材料、生命科学等领域都有广泛的应用。

在众多薄膜材料中，ZnSe材料
因其具有优良的光学、电学和机械性能，得到了广泛的关注和研究。

目前，ZnSe薄膜的制备方法有热蒸发法、物理气相沉积法、化学气相沉积法、溅射沉积法等。

但这些方法都存在一些问题，例如工艺复杂、设备
昂贵、制备成本高等。

因此，寻找一种简单、经济、有效的ZnSe薄膜制备方法具有重要的研究意义。

二、研究目的
本研究旨在通过电沉积法制备高质量的ZnSe薄膜，并对其进行表征，探究其光学、电学和机械性能特点，为其在光电、能源等领域的应用提
供理论基础。

三、研究内容和方法
本研究将采用电沉积法制备ZnSe薄膜，对其沉积温度、沉积时间、电化学溶液成分等参数进行优化，以获得具有高质量和较好性能的薄膜。

紧接着，将对ZnSe薄膜的物理性质进行测试和表征，包括X射线衍射、扫描电子显微镜、透射电子显微镜、紫外可见吸收光谱、荧光光谱等手段。

通过这些手段可以得到ZnSe薄膜的物理结构、电学性质以及光学特性的信息。

最后，还会测试薄膜的力学性能，如硬度、压痕等，探究其
在机械应用中的具体优势。

四、研究意义
本研究可以为ZnSe薄膜制备提供一种简单、高效、经济的方法，具有实际应用的价值。

同时，研究还可以为ZnSe材料的应用提供理论基础和指导，为其在微电子、光电、能源等领域的应用开辟新的研究方向。

Nano-SiO2改性氧化淀粉/PVA复合电纺纤维和薄膜的制备及表征的开题报告一、研究背景氧化淀粉/PVA复合材料由于具有优良的物理与化学性质而成为了广泛应用的研究对象。

然而，该材料的特点是其质地不易控制，纤维形成的情况不稳定。

为了克服这些特点，人们已经使用了nanomaterials改性复合物。

Nano-SiO2可以使材料表面的特性更加改良和增强，对于增强其物理及化学性质有重要作用。

因此，本研究旨在通过添加Nano-SiO2改进淀粉/PVA复合材料的纤维形成和材料的表面性质。

二、研究目的1. 制备Nano-SiO2改性的氧化淀粉/PVA复合材料；2. 研究Nano-SiO2对氧化淀粉/PVA复合材料物理性质和化学性质的影响；3. 通过电纺技术制备Nano-SiO2改性氧化淀粉/PVA材料的纤维和薄膜，评价其制备工艺和性质；4. 探究Nano-SiO2改性氧化淀粉/PVA复合物在环境保护和新能源领域的应用前景。

三、研究方法1. 制备Nano-SiO2改性氧化淀粉/PVA复合材料。

首先，将Nano-SiO2和水混合并搅拌，然后加入氧化淀粉/PVA溶液，再用机械搅拌混合成均匀的复合物。

2. 表征其物理性质和化学性质。

通过扫描电子显微镜观测复合物表面形貌，X射线衍射、傅里叶变换红外光谱等手段分析其结构和组成；采用动态热机械分析法(DMTA)测定其热稳定性；用热重分析仪(TGA)测试其热重降解特性。

3. 通过电纺技术制备Nano-SiO2改性氧化淀粉/PVA材料的纤维和薄膜，并测试其表面形貌、机械性能和安全性等各项指标。

四、预期成果1. 成功制备Nano-SiO2改性氧化淀粉/PVA复合材料；2. 详细评价Nano-SiO2改性对氧化淀粉/PVA复合材料的物理和化学性质发生的变化；3. 成功制备Nano-SiO2改性氧化淀粉/PVA电纺纤维和薄膜，并评价其材料表面形貌、机械性能和安全性等指标；4. 探究Nano-SiO2改性的氧化淀粉/PVA复合物在环境保护和新能源领域的应用前景。

硅锆复合膜的制备与表征硅锆复合膜是一种由硅和锆元素组成的薄膜材料，具有优异的性能和广泛的应用前景。

在制备硅锆复合膜的过程中，首先需要选择合适的材料和方法。

常见的制备方法包括物理气相沉积、溶液法和磁控溅射等。

本文将以溶液法为例，介绍硅锆复合膜的制备和表征过程。

制备硅锆复合膜需要准备一定浓度的硅和锆的溶液。

硅溶液可以通过硅烷化合物和溶剂的反应制备，而锆溶液则可以通过锆盐和溶剂的反应得到。

将制备好的硅溶液和锆溶液按照一定比例混合，并搅拌均匀，即可获得硅锆复合溶液。

接下来，需要将硅锆复合溶液涂布在基底上。

基底可以选择硅片、玻璃等材料，将其放置在特定的容器中。

然后，将硅锆复合溶液倒入容器中，使其均匀涂布于基底表面，形成一层薄膜。

在此过程中，可以通过控制涂布速度和厚度来调节薄膜的性质。

完成涂布后，需要将薄膜进行烘干和固化。

这一步骤可以通过在恒温箱中加热薄膜样品，使其蒸发溶剂并固化成薄膜。

烘干温度和时间需要根据具体材料和厚度进行调节，以确保薄膜的质量和性能。

制备完成后，需要对硅锆复合膜进行表征和分析。

常用的表征方法包括扫描电子显微镜（SEM）、X射线衍射（XRD）和能谱分析（EDS）等。

通过SEM可以观察和分析薄膜的形貌和表面结构，而XRD和EDS可以用于分析薄膜的晶体结构和元素组成。

还可以对硅锆复合膜的性能进行测试和评价。

例如，可以使用电化学工作站对薄膜的电化学性能进行测试，如电导率、电容性能等。

同时，还可以测试薄膜的机械性能、热学性能和光学性能等。

硅锆复合膜的制备和表征是一个复杂而精细的过程，需要经过多个步骤和方法的综合应用。

通过选择合适的材料和方法，并进行详细的表征和测试，可以获得具有优异性能的硅锆复合膜，为其在能源、光电子等领域的应用提供有力支撑。

氧化硅薄膜简介氧化硅薄膜是一种常见的薄膜材料，具有较高的绝缘性能和化学稳定性，广泛应用于电子器件、光学器件、微纳加工等领域。

本文将从氧化硅薄膜的制备方法、表征手段以及应用方向等方面进行介绍。

制备方法氧化硅薄膜的制备方法多种多样，下面简要介绍几种常见的方法：1.热氧化法：将硅基底样品放入高温炉中，通过热氧化反应在硅基底上生长氧化硅薄膜。

这种方法简单易操作，常用于实验室制备薄膜。

2.微电子工艺法：利用微电子工艺中的物理沉积或化学气相沉积技术，在硅基底上制备氧化硅薄膜。

这种方法制备的薄膜具有优良的质量和较高的均匀性，适用于大规模工业生产。

3.溶胶-凝胶法：通过将硅源和溶剂等原料混合制备成溶胶，然后通过热处理使其发生凝胶和热解反应，最终形成氧化硅薄膜。

这种方法制备的薄膜具有较高的纯度和良好的光学性能。

表征手段为了评估氧化硅薄膜的性能和质量，科研人员通常采用以下几种主要的表征手段：1.扫描电子显微镜(SEM)：通过扫描电子束扫描样品表面，利用扫描电子显微镜观察薄膜的形貌和表面形态。

能够揭示薄膜的纹理、孔隙度、致密度等特征。

2.X射线衍射(XRD)：利用X射线的入射和衍射来确定薄膜的结晶性质和晶体结构。

通过XRD分析可以获得薄膜的晶格常数和晶体相的信息。

3.透射电子显微镜(TEM)：通过透射电子束穿过薄膜，观察薄膜的内部结构。

可以观察到薄膜的晶粒尺寸、晶界、缺陷等信息。

应用方向氧化硅薄膜在多个领域有着广泛的应用，以下是几个常见的应用方向：1.电子器件制备：氧化硅薄膜作为一种优良的绝缘材料，常用于半导体器件中的绝缘层。

例如，MOSFET器件中常用氧化硅作为栅介质层。

2.光学器件制备：氧化硅薄膜具有良好的光学透明性和光学稳定性，常用于光学薄膜的制备。

例如，用于太阳能电池、液晶显示器等器件中。

3.微纳加工：利用氧化硅薄膜的物理和化学性质，可以进行微纳加工。

例如，通过光刻和湿法刻蚀技术，可以在氧化硅薄膜上制备微细结构。
