CIGS太阳能电池缓冲层ZnS薄膜的制备与表征

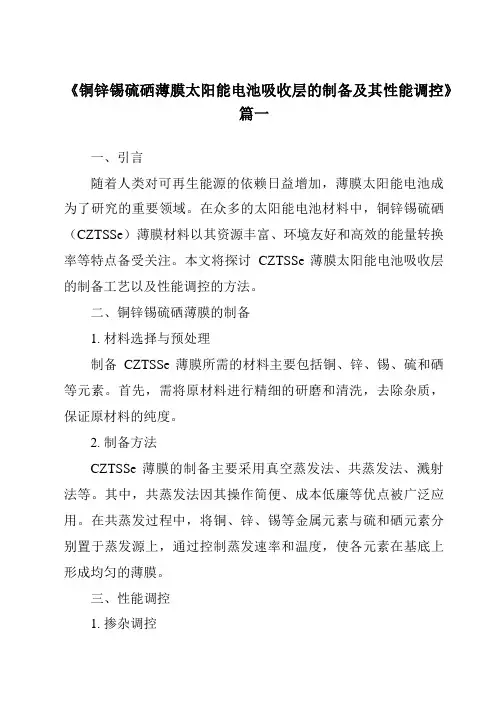

《铜锌锡硫硒薄膜太阳能电池吸收层的制备及其性能调控》篇一一、引言随着能源需求和环境压力的不断增长，寻找和开发清洁的可再生能源已经成为现代科技的重要方向。

而薄膜太阳能电池作为新型的能源转换技术，具有广阔的应用前景。

其中，铜锌锡硫硒（CZTSSe）薄膜太阳能电池因其材料来源广泛、成本低廉、高效率等优点备受关注。

本文将重点介绍铜锌锡硫硒薄膜太阳能电池吸收层的制备过程以及性能调控的方法。

二、吸收层制备方法1. 材料选择与预处理首先，需要选择合适的铜、锌、锡、硫和硒等元素的前驱体材料。

这些材料需要经过严格的筛选和预处理，以确保其纯度和活性。

预处理过程包括材料的清洗、干燥和研磨等步骤。

2. 制备工艺（1）溶胶-凝胶法：通过将前驱体材料溶解在有机溶剂中，形成均匀的溶胶，然后通过热处理过程转化为凝胶，最后进行烧结处理得到CZTSSe吸收层。

（2）真空蒸发法：在真空环境下，通过加热使各元素分别蒸发，然后在基底上通过控制蒸发速率和温度等参数，形成均匀的CZTSSe薄膜。

（3）溅射法：利用高能粒子轰击靶材，使靶材中的元素溅射出来并沉积在基底上，形成CZTSSe薄膜。

三、性能调控方法1. 成分调控通过调整铜、锌、锡、硫和硒等元素的配比，可以优化CZTSSe吸收层的性能。

不同元素的配比会影响薄膜的电学性能、光学性能以及稳定性等。

2. 结构调控通过控制制备过程中的温度、压力、时间等参数，可以调整CZTSSe薄膜的结晶度、晶粒大小以及孔隙率等结构参数，从而影响其性能。

此外，还可以通过引入纳米结构、异质结构等手段进一步提高薄膜的性能。

3. 掺杂与表面处理掺杂其他元素可以改善CZTSSe薄膜的导电性能和光吸收性能。

同时，对薄膜表面进行适当的处理，如化学浴沉积、等离子体处理等，可以提高薄膜的附着力和表面粗糙度，从而进一步提高其性能。

四、实验结果与性能分析通过对比不同制备方法和性能调控手段下的CZTSSe薄膜太阳能电池的效率、稳定性等性能指标，可以发现：适当的成分调控和结构调控可以有效提高CZTSSe薄膜太阳能电池的效率；掺杂与表面处理可以进一步提高薄膜的附着力和光吸收性能；溶胶-凝胶法、真空蒸发法和溅射法等制备方法各有优劣，需要根据实际需求选择合适的制备方法。

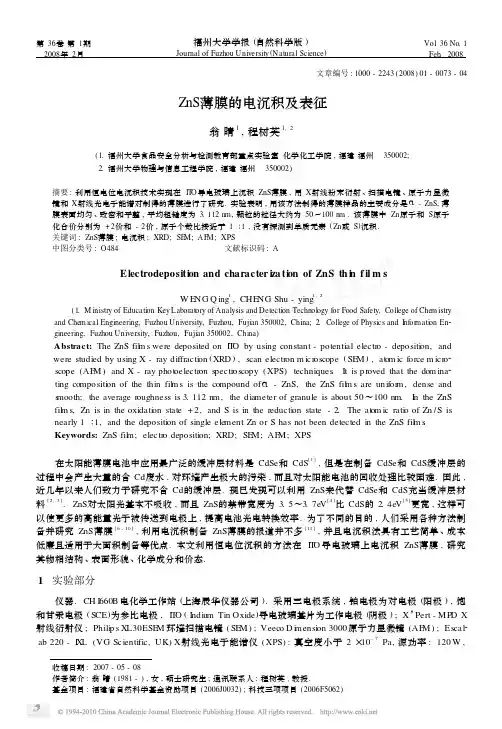

第36卷第1期2008年2月福州大学学报(自然科学版)Journal of Fuzhou University(Natural Science)Vol.36No.1Feb.2008文章编号:1000-2243(2008)01-0073-04 ZnS薄膜的电沉积及表征翁晴1,程树英1,2(1.福州大学食品安全分析与检测教育部重点实验室化学化工学院,福建福州　350002;2.福州大学物理与信息工程学院,福建福州　350002)摘要:利用恒电位电沉积技术实现在I T O导电玻璃上沉积ZnS薄膜,用X射线粉末衍射、扫描电镜、原子力显微镜和X射线光电子能谱对制得的薄膜进行了研究.实验表明,用该方法制得的薄膜样品的主要成分是α-ZnS,薄膜表面均匀、致密和平整,平均粗糙度为3.112n m,颗粒的粒径大约为50～100n m.该薄膜中Zn原子和S原子化合价分别为+2价和-2价,原子个数比接近于1∶1,没有探测到单质元素(Zn或S)沉积.关键词:ZnS薄膜;电沉积;XRD;SE M;AF M;XPS中图分类号:O484文献标识码:AElectrodepositi on and character i za ti on of ZnS th i n f il m sW E NG Q ing1,CHE NG Shu-ying1,2(1.M inistry of Educati on Key Laborat ory of Analysis and Detecti on Technol ogy for Food Safety,College of Che m istryand Che m ical Engineering,Fuzhou University,Fuzhou,Fujian350002,China;2.College of Physics and I nfor mati on En2 gineering,Fuzhou University,Fuzhou,Fujian350002,China)Abstract:The ZnS fil m s were deposited on I T O by using constant-potential electr o-depositi on,and were studied by using X-ray diffracti on(XRD),scan electr on m icr oscope(SE M),at om ic f orce m icr o2 scope(AF M)and X-ray phot oelectr on s pectr oscopy(XPS)techniques.It is p r oved that the dom ina2 ting compositi on of the thin fil m s is the compound ofα-ZnS,the ZnS fil m s are unif or m,dense and s mooth;the average r oughness is3.112n m,the dia meter of granule is about50～100n m.I n the ZnS fil m s,Zn is in the oxidati on state+2,and S is in the reducti on state-2.The at om ic rati o of Zn/S is nearly1∶1,and the depositi on of single ele ment Zn or S has not been detected in the ZnS fil m s.Keywords:ZnS fil m;electr o depositi on;XRD;SE M;AF M;XPS在太阳能薄膜电池中应用最广泛的缓冲层材料是CdSe和CdS[1],但是在制备CdSe和CdS缓冲层的过程中会产生大量的含Cd废水,对环境产生极大的污染,而且对太阳能电池的回收处理比较困难.因此,近几年以来人们致力于研究不含Cd的缓冲层.现已发现可以利用ZnS来代替CdSe和CdS充当缓冲层材料[2,3].ZnS对太阳光基本不吸收,而且ZnS的禁带宽度为3.5～3.7e V[4]比CdS的2.4e V[5]更宽,这样可以使更多的高能量光子被传送到电极上,提高电池光电转换效率.为了不同的目的,人们采用各种方法制备并研究ZnS薄膜[6-10],利用电沉积制备ZnS薄膜的报道并不多[11],并且电沉积法具有工艺简单、成本低廉且适用于大面积制备等优点.本文利用恒电位沉积的方法在I T O导电玻璃上电沉积ZnS薄膜,研究其物相结构、表面形貌、化学成分和价态.1　实验部分仪器.CH I660B电化学工作站(上海辰华仪器公司).采用三电极系统,铂电极为对电极(阳极),饱和甘汞电极(SCE)为参比电极,I T O(I ndiu m Tin Oxide)导电玻璃基片为工作电极(阴极);X’Pert-MP D X 射线衍射仪;Phili p s XL30ESE M环境扫描电镜(SE M);Veeco D i m ensi on3000原子力显微镜(AF M);Escal2 ab220-I XL(VG Scientific,UK)X射线光电子能谱仪(XPS):真空度小于2×10-7Pa,源功率:120W,收稿日期:2007-05-08作者简介:翁晴(1981-),女,硕士研究生;通讯联系人:程树英,教授.基金项目:福建省自然科学基金资助项目(2006J0032);科技三项项目(2006F5062)福州大学学报(自然科学版)第36卷单色A l Kα源1486.6e V,光斑直径大小为1mm ,通能:100e V (宽扫描),20e V (窄扫描);K Q -50E 型超声波清洗器(昆山市超声仪器有限公司).试剂.ZnS O 4,Na 2S 2O 3,丙酮,无水乙醇,均为分析纯.I T O 导电玻璃基片的清洗.丙酮超声清洗20m in →无水乙醇超声清洗20m in →去离子水超声清洗20m in →无尘纸擦干.样品的制备.沉积溶液为100mL 含有0.03mol/L 的ZnS O 4和0.45mol/L 的Na 2S 2O 3混合溶液,向混合溶液中添加稀硫酸调节溶液pH =2.5,控制沉积电位E =-1.0V (vs .S CE ),沉积时间t =1.5h,制得ZnS 薄膜.2　结果与讨论2.1　物相和结构分析图1是一个典型ZnS 薄膜样品的X 射线粉末衍射谱图(Cu 靶,Kα辐射).从图中可以看出:在2θ=25°～60°扫描范围内,有7个较明显的峰,所有衍射峰的峰位都与卡号为JCP DS72-163的标准ZnS 的衍射峰基本吻合,说明所得样品是α-ZnS 薄膜.2.2　表面形貌分析用扫描电镜(SE M )和原子力显微镜(AF M )观察薄膜的表面形貌和颗粒大小.用恒电位电沉积方法制备的ZnS 薄膜都比较均匀、致密、光滑.图2是ZnS 薄膜样品放大倍数为4×104倍的SE M 图片,可看出薄膜具有良好的均匀性和致密性,颗粒比较小.图3是其AF M 图片,可得出颗粒的平均粗糙度为3.112n m ,粒径大约为50～100n m.・47・第1期翁晴,等:ZnS 薄膜的电沉积及表征2.3　XPS 分析图4　ZnS 薄膜样品的X 射线光电子能谱全谱图Fig .4　XPS wide s pectru m of the ZnS fil m 用X 射线光电子能谱仪来分析薄膜中的元素成分和化学价态.图4为ZnS 薄膜样品的X 射线光电子能谱全谱图,从图中可以看出样品表面所含各元素的X 射线光电子能谱峰:Zn 2p1、Zn2p3、I n 3p1、I n 3p3、O 1s 、Zn L MM 、Zn L MM 、I n3d5、C 1s 、S 2s 、S 2p3、Zn 3s 、Zn 3p 和Zn 3d,其中C 、O 为样品表面暴露于大气后的污染元素,I n来自于I T O 导电玻璃,因为样品是电沉积在I T O 导电玻璃上,可能由于沉积的ZnS 薄膜比较薄,把I T O 中的I n 也检测出来;Zn L MM 是Zn 的俄歇电子能谱峰.图5为元素Zn 、S 、I n 、C 和O 的精细谱线图.总的来说,样品表面除了C 、O 玷污以外,没有探测到其它单质元素.根据X 射线光电子能谱手册[12],单质硫的2p3电子束缚能为163.6～164.1e V ,S O 2中+4价态S 的2p3电子束缚能为167～168e V ,ZnS 中-2价态S 的2p3电子束缚能为161.2～162e V,ZnS 中Zn 的2p3电子束缚能为1022.2～1022.8e V.对照图5,ZnS 薄膜中Zn 的2p3电子束缚能为1022.50e V,S 的2p3图5　Zn 、S 、I n 、C 和O 元素精细谱线图Fig .5　Corres ponding t7575o fine s pectra of Zn 、S 、I n 、C and O ele ment・57・福州大学学报(自然科学版)第36卷电子束缚能为161.93e V,与标准值基本吻合,因此可以说明ZnS 薄膜中Zn 原子基本上是以+2价的形式存在,S 原子基本上是以-2价的形式存在.表1总结了ZnS 薄膜样品表面各元素的XPS 峰值位置以及Zn 、S 元素的相对含量分析结果.根据表1可以知道,Zn 和S 的原子个数比接近于1∶1,符合ZnS 的化学计量比.表1　ZnS 薄膜表面各元素的XPS 实验分析结果Tab .1　XPS results of the ZnS f il m 元素峰E /e V w /%元素峰E /eV w /%Zn 2p31022.5011.827I n 3d5443.590.375O 1s531.9824.243C 1s 286.483.172O 1s529.980.994C 1s 285.0839.072I n 3d5445.247.388S 2p3161.9312.9293　结语利用恒电位电沉积的方法在I T O 上制得的薄膜主要成分是α-ZnS,薄膜均匀、致密和平整,平均粗糙度为3.112n m ,颗粒的粒径大约为50～100nm .该薄膜中Zn 原子和S 原子化合价分别为+2价和-2价,原子个数比接近于1∶1,没有探测到单质元素(Zn 或S )沉积.参考文献:[1]Giardini A,Ambrico M ,S maldone D,et a l .Structural and op tical p r operties of Ⅱ-Ⅵthin film s and Ⅱ-Ⅵmultilayered structures gr own on sili on by laser ablati on[J ].Materials Science and Engineering,1997(43):102-107.[2]Kundu S,O lsen L C .Che m ical bath deposited zinc sulfide buffer layers f or copper indiu m galliu m sulfur -selenide s olar cellsand device analysis[J ].Thin Solid Fil m s,2005(471):298-303.[3]O ladeji IO,Chow L.A study of the effects of a mmoniu m salts on che m ical bath deposited zinc sulfide thin fil m s[J ].Thin SolidFil m s,1999(339):148-153.[4]Subbaiah Y P V,Prathap P,Reddy R K T .Structural,electrical and op tical p r operties of ZnS fil m s deposited by cl ose -s pacedevaporati on[J ].App lied Surface Science,2006(253):2409-2415.[5]Xi m ell o -Quiebras J N,Contreras -Puente G,Rueda -Morales G,et a l .Pr operties of CdS thin film s gr own by C BD as a func 2ti on of thi ourea concentrati on[J ].Solar EnergyM aterials &Solar Cells,2006(90):727-732.[6]Moon H S,Na m C H,Ki m C W ,et a l .Synthesis and phot olu m inescence of zinc sulfide nanowires by sim p le ther mal che m ical vapor depositi on[J ].Materials Research Bulletin,2006(41):2013-2017.[7]Zhai T Y,Gu Z J,Ma Y,et a l .Synthesis of ordered ZnS nanotubes by MOC VD -temp late method [J ].Materials Che m istryand Physics,2006(100):281-284.[8]Afifi H H,Mah moudSM ,A shour A.Structural study of ZnS thin fil m s p repared by s p ray pyr olysis[J ].Thin Solid Fil m s,1995(263):248-251.[9]Gangopadhyay U,Ki m K,M angalaraj D,et a l .Low cost CBD ZnS antireflecti on coating on large area commercial mono -crystalline silicon s olar cells[J ].App lied Surface Science,2004(230):364-370.[10]Zhang R G,W ang B Y,W an D Y,et a l .Effects of the sulfidati on te mperature on the structure,compositi on and op ticalp r operties of ZnS fil m s p repared by sulfurizing Zn O fil m s[J ].Op ticalM aterials,2004(27):419-423.[11]沈宗华,王安杰,解建国,等.二维硫化锌材料的制备及其研究[J ].化工进展,2006,25(4):392-396.[12]Moulder J F,Stickle W F,Sobol P E,et a l .Handbook of X -ray phot oelectr on s pectr oscopy[M ].[s.l .]:Perkin -El m er Cor porati on,1992.(责任编辑:杨青)・67・。
