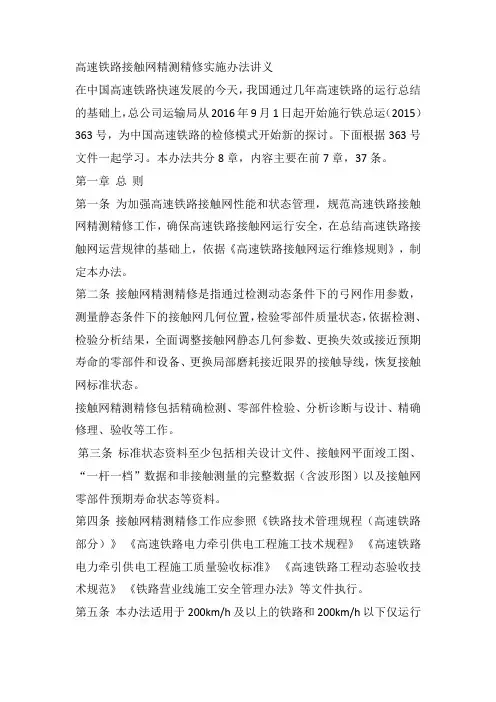

高速铁路接触网精测精修实施办法讲义
在中国高速铁路快速发展的今天，我国通过几年高速铁路的运行总结的基础上，总公司运输局从2016年9月1日起开始施行铁总运（2015）363号，为中国高速铁路的检修模式开始新的探讨。
下面根据363号文件一起学习。
本办法共分8章，内容主要在前7章，37条。
第一章总则
第一条为加强高速铁路接触网性能和状态管理，规范高速铁路接触网精测精修工作，确保高速铁路接触网运行安全，在总结高速铁路接触网运营规律的基础上，依据《高速铁路接触网运行维修规则》，制定本办法。
第二条接触网精测精修是指通过检测动态条件下的弓网作用参数，测量静态条件下的接触网几何位置，检验零部件质量状态，依据检测、检验分析结果，全面调整接触网静态几何参数、更换失效或接近预期寿命的零部件和设备、更换局部磨耗接近限界的接触导线，恢复接触网标准状态。
接触网精测精修包括精确检测、零部件检验、分析诊断与设计、精确修理、验收等工作。
第三条标准状态资料至少包括相关设计文件、接触网平面竣工图、“一杆一档”数据和非接触测量的完整数据（含波形图）以及接触网零部件预期寿命状态等资料。
第四条接触网精测精修工作应参照《铁路技术管理规程（高速铁路
部分）》《高速铁路电力牵引供电工程施工技术规程》《高速铁路电力牵引供电工程施工质量验收标准》《高速铁路工程动态验收技术规范》《铁路营业线施工安全管理办法》等文件执行。
以下仅运行200km/h及以上的铁路和200km/h本办法适用于第五条．
.
动车组列车的铁路。
第二章一般规定
第六条正常情况下，一般运行7年或弓架次达到50万次以上应安排进行一次精测精修。
遇有动态检测发现弓网动态作用特性成区段持续不良；接触网超标值增多或故障多发且分析后认为有必要实施精测精修，以及线路纵断面发生调整的区段，应在规定时间内提报精测精修计划。
第七条接触网精测精修工作执行铁路营运线施工有关规定，安排在天窗时间内进行，接触网精测精修天窗时间一般不少于4小时，一个任务周期内，天窗日计划原则上应逐日安排连续进行。
第八条铁路总公司监督、检查、指导全路高速铁路接触网精测精修实施情况。
各铁路局负责编制接触网精测精修计划，组织审批设计和实施方案，组织实施和竣工验收。
第三章精确检测
第九条接触网精确检测和分析工作一般应由具有高速铁路接触网综合检测设备、具备高速铁路接触网检测数据和设备质量分析诊断能力的专业单位承担，如需要外部单位承担，应通过公开招标方式选择
有相应业绩的专业单位。
第十条精确检测一般由综合检测列车、高铁接触网检测车或者其他能够完成精确检测任务的设备实施。
精测设备应经过标定且在合格的周期内，通过精测前的现场测试验证，满足精度要求。
第十一条精确检测一般采用非接触检测和接触检测两种方式。
非接触检测主要用于测量接触网几何位置。
接触检测主要用于测量弓网动态性能参数。
第十二条动态检测可结合综合检测车检测工作周期统筹安排。
根据2
.
.
铁路局申报，在总公司综合检测车检测计划中明确接触网精测精修区段动态检测的内容和有关要求。
第十三条采用非接触检测方式进行检测时，其车辆行驶速度不得高于检测系统所允许的最高速度。
采用接触检测方式进行检测时，检测装置应能满足线路允许运行速度条件下的检测需求。
第十四条接触网几何参数检测的输出结果至少应包含接触线高度、高差、拉出值、接触线磨耗、定位器坡度、接触线相互位置（锚段关节、线岔、分相关节）等接触网静态几何参数，并能输出静态参数波形图。
第十五条弓网动态检测参数至少应包括弓网动态接触力、受电弓弓头垂直加速（硬点）、动态接触线高度、动态拉出值、离线、接触网
电压等，并输出弓网动态检测参数波形图。
第四章零部件质量检验
第十六条质量检验是指对拆卸送检的接触网零部件进行外观检查、补充特殊试验等，确认其质量状态的工作。
零部件性能下降、状态劣化，判定即将或基本达到寿命时，应纳入精修项目，进行更换。
第十七条当高速铁路接触网零部件接近预期寿命或在日常检查时
发现接触网零部件存在质量隐患、无法确认其能否在预期寿命周期内安全运行时，应对该类批零部件抽样进行质量检验。
第十八条对满足下列情况之一，应根据分析结果，对接触网零部件进行专项或抽样质量检验：
（一）发现同一处所或部位重复发生磨损、裂纹、腐蚀、烧损等异常现象时；
（二）特殊环境（大风、严寒、沿海、潮湿、隧道、周边有严重污染源等）区段检查发现接触网零部件状态劣化，表面腐蚀或磨损明显，
3
.
.
需确认其是否能够继续安全使用时；（三）检测发现接触网参数与初始参数对比变化较大，经分析确认其与连接的零部件性能关联性较大时；
（四）区段内接触网零部件脱落、裂损、烧伤等原因故障多发时；（五）需要检验判断确认零部件运行状态或预期残余寿命时。
第十九条零部件质量检验应送获得国家计量认证和实验室认可的
专业检验机构进行，检验机构出具检验报告。
第五章分析诊断与设计
第二十条检测单位依据检测数据和结果，综合接触网运行状态监测结果、日常维护情况等，诊断分析接触网质量状态，编制接触网检测分析报告。
第二十一条铁路局组织依据零部件检验机构出具的检验报告，结合接触网线路运行条件、设计结构特点、零部件工况、样本比例等组织综合分析，判断相同运行条件下同批次接触网零部件质量状态，编制接触网零部件运行状态分析报告。
第二十二条铁路局应委托具有资质的路内、外设计单位开展修理前设计工作。
设计单位依据接触网检测分析报告和零部件运行状态分析报告，确定精修范围、项目和需更换零部件设备型号数量等，组织编制精修施工设计文件。
第二十三条在开展设计工作前，设计单位需确认检测数据和零部件质量检验结果的有效性和完整性，并开展工作。
第二十四条交付的设计文件应达到施工图深度。
设计文件应包括：工作项目、工作量、机具配置、材料规格、数量和工程预算等。
第六章精修
第二十五条接触网精修工作应由铁路局组建的高速铁路接触网精
修4
.
.
专业队伍，或具有高速铁路接触网施工业绩的专业队伍承担。
第二十六条接触网精修队伍成员应由铁路局组织专门培训合格并
认定的人员担任。
第二十七条精修工作应根据设计文件开展。
根据交付的施工设计文件，铁路局组织精修实施队伍完成精修实施方案的编制。
第二十八条现场调整接触网参数前，需对目标区段需要调整的接
触网参数进行测量复核，确认分析结果无误后方可调整。
第二十九条应在专业技术人员指导下，使用符合规定的工器具进行，调整修理的部位和更换的零部件设备等应分类标注、统计、记录。
第三十条精修过程中，应对动态弓网作用参数关联性较强的项目（接触网静态几何参数、定位器坡度、止钉间隙、吊弦或腕臂偏移、补偿灵活性、相关结构间距等）进行专项检查确认。
第三十一条精修后，应对接触网参数进行测量确认，通过检测数据分析及波形图比对，验证精修效果。
对未调整到位的接触网进行二次调整，直至达标，二次调整不增加费用预算。
第三十二条精修工作结束后，铁路局依据有关标准和精修方案的目标要求组织验收。
第三十三条精修工作结束后一个月内，精修实施单位应将相关检测复核数据、试验分析报告、接触网调整及零部件设备更换记录等资料移交设备管理单位存档。
第七章实施程序
第三十四条铁路局定期对管内接触网达到精测精修年限要求或具
备精测精修启动条件的区段进行梳理，根据具体线路的运输组织情况，分区段和范围编制接触网精测精修计划，报资产管理单位核备。
5
.
.
第三十五条铁路局组织开展接触网检测检验分析，委托设计单位，确定精修范围和项目，完成精测精修施工设计文件编制。
第三十六条精测精修单位依据铁路局批复方案和审查意见，组织实施，并完成验工计价、自验、结算、竣工资料编制等工作。
第三十七条铁路局主管部门负责组织验收，编制验收总结报告。
设备管理单位接收竣工资料，更新相关技术文件。
