铁总运〔2014〕221号高速铁路接触网安全工作规则课案

21、⾼速铁路接触线终端锚固线夹检修作业指导书编号：版本号：⾼速铁路接触线终端锚固线夹检修作业指导书编制：××审核：××批准：××××××-××-××发布××××-××-××实施××供电段（章）修订记录⾼速铁路接触线终端锚固线夹检修作业指导书1 适⽤范围1.1本作业指导书适⽤于⾼速铁路接触线终端锚固线夹检测、全⾯检查保养。

1.2 检测、检查保养：36个⽉。

2 编制依据2.1《⾼速铁路接触⽹安全⼯作规则》（铁总运[2014]221号）2.2《⾼速铁路接触⽹运⾏维修规则》（铁总运[2015]362号）2.3《铁路技术管理规程》（铁总科技[2014]172号）2.4《上海铁路局供电处关于公布供电系统班组专业台账样张的通知》（供安设函[2016]47号）2.5设计⽂件、设备说明书和安装图3 检测、检查保养项⽬3.1 外观检查3.2参数测量3.3检调及更换4 关键安全风险卡控根据作业现场实际情况落实好触电伤害、⾼空坠落、物体打击、车辆伤害、作业车运⾏安全、道路交通安全等风险项点的防控措施，对该设备检修过程中存在的关键安全风险提⽰如下：4.1作业⼈员不宜位于线索受⼒⽅向的反侧，并采取防⽌线索滑脱的措施。

4.2在拆卸⼿扳葫芦时，不能⼀步拆除到位，松开⼿扳葫芦后，让终端锚固线夹带上⼯作张⼒后，⼀定要对线夹进⾏检查，并进⾏复紧，避免在⼿扳葫芦完全拆卸后接触线从线夹中抽脱。

5 作业流程图1 接触线终端锚固线夹检修作业流程图6 ⼯具、材料和⼈员要求表1 ⼈员要求注明：其它作业⼈员根据现场实际需要配置。

表2 携带⼯具表3 材料准备序号名称规格单位数量备注1 接触线终端锚固线套2 依现场实际选⽤2 开⼝销个若⼲依现场实际选⽤3 铁线φ4.0 kg 若⼲7 作业内容及标准7.1 外观检查7.1.1终端线夹本体检查（1）检查接触线终端锚固线夹本体是否有裂纹，连接处线索是否受损、是否变形。

编号：版本号：高速铁路接触线检修作业指导书编制：××审核：××批准：××××××-××-××发布××××-××-××实施××供电段（章）修订记录高速铁路接触线检修作业指导书1 适用范围1.1本作业指导书适用于高速铁路接触线监测、检测、全面检查保养。

1.2检测周期：12个月；检查保养周期：36个月。

2 编制依据2.1《高速铁路接触网安全工作规则》（铁总运[2014]221号）2.2《高速铁路接触网运行维修规则》（铁总运[2015]362号）2.3《铁路技术管理规程》（铁总科技[2014]172号）2.4《上海铁路局供电处关于公布供电系统班组专业台账样张的通知》（供安设函[2016]47号）2.5设计文件、设备说明书和安装图3 监测、检测、检查项目3.1外观检查3.2参数测量3.3检调与更换4 重点安全风险卡控根据作业现场实际情况落实好触电伤害、高空坠落、物体打击、车辆伤害、作业车运行安全、道路交通安全等风险项点的防控措施，对该设备检修过程中存在的关键安全风险提示如下：4.1作业人员不宜位于线索受力方向的反侧，并采取防止线索滑脱的措施；在曲线区段进行接触网悬挂的调整工作时，要有防止线索滑脱的后备保护措施；4.2作业平台严禁向未封锁的线路侧旋转；V形天窗作业，邻线有列车通过时，作业人员应提前10分钟停止作业，平台复位，人员在平台远离邻线侧避让，列车通过后方可继续作业。

4.3在分相中性区段进行接触线检修作业时，除在作业区段两端工作支接挂地线外，还应在中心区工作支上加挂一组地线，并对两断口加装短接封线。

图1 接触线检修流程图6 工具、材料和人员要求6.1人员要求：注：其它作业人员根据现场实际需要配置。

1.《高速铁路接触网故障抢修规则》铁总运[2014]53号一、填空题1、答案：统一指挥2、答案：GSM-R手持终端3、答案：2公里4、答案：反光标识5、答案：救援列车6、答案：相应车站7、答案：120答案：25kv答案：应急处置方案答案：技术安全等级答案：联系通讯答案：图像通信答案：后续列车答案：安全防护答案：封锁命令答案：原因答案：近端短路答案：抢修建议答案：天窗时间答案：登车顶答案：分次恢复答案：长距离降弓答案：抢修方案答案：观察1－2趟车答案：手信号答案：抢修车辆答案：防范措施答案：故障抢修二、单选题答案C答案C答案B答案A答案B答案D答案B答案C三、多选题答案ABCD答案ABC答案AC答案ABCD答案ABC答案BC答案AD答案AB答案ABCD答案ABCD答案ABCD答案BD四、判断题答案：1、× 2、× 3、√ 4、× 5、√ 6、× 7、√8、× 9、√ 10、√ 11、√12、× 13、√ 14、√15、√ 16、× 17、× 18、√19、× 20、√ 21、√2.《高速铁路接触网安全工作规则》铁总运[2014]221号答案：带电设备答案：同时封锁、本线封锁、160答案：6 个月答案：安全等级答案：V形答案：禁止答案：反光标识答案：通讯工具、照明灯具答案：200m、4小时内答案：行车计划、施工维修答案：160km/h及以下答案：接地线、10 km/h、旋转闭锁答案：驻调度所（驻站）答案：清点人员、锁闭答案：反光标识答案：携带、消耗、遗漏答案：3个答案：6小时之前、熟悉答案：安全用具答案：防潮答案：6、120、5答案：6、8、1答案：6、90、5答案：12、120、5答案：6、15、1答案：12、120、5答案：12、225、5答案：地（桥）面2m及以上答案：3m、四级答案：安全牢靠答案：防滑答案：倾倒、≥125mm、五级答案：作业范围、停留车列答案：作业平台操作、超载答案：地线、作业平台答案：随车等位线、等位答案：闭锁、锁闭、防护栏杆答案：≥125mm、自动调平装置答案：、牢固可靠答案：垂直作业、V形作业答案：安全接地、充分放电答案：感应电及穿越电流答案：红线、禁止V形作业答案：5m、等电位答案：拆卸、开路答案：雨、雪、雾、风力在５级及以上答案：接地线、监护答案：25mm²的等位线答案：接地线、10m答案：邻线限界、防风摆答案：认真复诵答案：同等、25kV答案：有电设备答案：25、断股、散股、接头答案：绝缘、封闭答案：绝缘答案：接地、被停电、相反答案：未封锁线路、绝缘杆答案：停电范围、作业地点范围、接地线答案：接地线、中性区、等位短接答案：雨、雪、重雾、霾、85答案：干净的手套、赤手答案：不得、安全监护答案：一人操作、一人监护答案：供电调度员远动、当地答案：故障答案：遥信信号、现场答案：联络员、现场防护答案：三级答案：相邻车站、本站答案：现场防护、行车防护、机车车辆答案：保持通信、定时答案：防护、安全地点答案：坚守岗位、思想集中、行车信息答案：不得二、单选题答案： B答案： C答案： C答案： A答案： B答案： C答案： B答案： C答案： C答案： B答案： B答案： A答案： B答案： C答案： C答案： D答案： C答案： B答案： B答案： D答案： A三、多选题答案：ABC答案：BCD答案：ABC 答案：ABCD 答案：CD 答案：ABCD 答案：ABCD 答案：BCD 答案：BD答案：ABCD 答案：ABCD 答案：ABCD 答案：ABC答案：ABCD 答案：ABCD 答案：ABC 答案：ABCD 答案：ABCD 答案：ABCD 答案：ABCD 答案：ABCD 答案：ABC 答案：ABCD 答案：BCD 答案：ABCD 答案：CD 答案：ABCD 答案：ABCD 答案：ABCD 答案：ABCD 答案：AB 答案：ABC 答案：ABD 答案：ABC四、判断题1、√2、×3、√4、×5、√6、√7、×8、√9、√ 10、√ 11、× 12、× 13、× 14、√ 15、× 16、√ 17、√ 18、√ 19、× 20、√ 21、× 22、√ 23、√ 24、√ 25、× 26、× 27、× 28、√ 29、× 30、√ 31、√ 32、× 33、√ 34、× 35、√ 36、√ 37、√ 38、√ 39、× 40、√ 41、√ 42、√ 43、√ 44、√ 45、√ 46、√ 47、√ 48、√ 49、√ 50、√3.《高速铁路接触网运行维修规则》铁总运[2015]362号一填空题答案：行车设备、安全可靠答案：预防为主、重检慎修定期检测、状态维修、寿命管理专业化、机械化、集约化答案：定期检测、分析诊断、质量评价、鉴定答案：标准值、警示值、限界值两答案：维修答案：一级修（临时修）、二级修（综合修）、三级修（精测精修）答案：限界值、运行工区警示值、维修工区答案：统一领导、分级管理答案：200答案：60答案：供电段答案：1200～1500答案：一级修（临时修）二级修（综合修）答案：轨面标准线答案：电务段供电段答案：通信段供电段答案：风、洪（雨）、雷、冰、污（雾）闪、锈蚀、鸟害、异物、危树答案：资质答案：运营里程正线公里接触网延展公里接触网换算公里答案：年度、月度答案：维修答案：同时答案：记名工长车间主管人员答案：工作领导人运行工区答案：项目答案：供电处答案：监测检查答案：移动视频定点答案：12答案：12答案：非接触式测量仪器工具答案：巡视检查全面检查单项设备检查非常规检查答案：接触网外观绝缘部件状态外部环境及电力机车动车组取流情况答案：3个 12个 3个答案：2答案：接触网动态几何参数接触线平顺性参数弓网受流性能参数答案：优良合格不合格答案：静态答案：条公里台组换算条公里答案：150 250 350答案：8%答案：±50 ±150 ±200答案：3股答案：2处 4处答案：2m 两个答案：±30 400 450答案：±30 ±600 ±100答案：1 0 1 0.5 1 0.5 1.5 1 答案：6°8°答案：5°15°20°答案：1 2答案：20 50 100答案：±50±100±200答案：10 10 15答案：3根 7根答案：±20 20 150答案：±20±30±50答案：20 20 30答案：±20±50±100答案：±20±30±50答案：下方下方答案：1000 1000答案：±100±200 200答案：±50±100 1/3答案：6～10° 6～13° 4～15°答案：10% 1/3答案：补偿下锚定位管定位器答案：400 4 400答案：0.3 0.3答案：20 25答案：200 2°答案：供电线加强线正馈线回流线保护线架空地线答案：±8% ±8% ±10%答案：2 4答案：3 30～50答案：0.7 1 1答案：0.8 2答案：95 125 150 80 125 90 125答案：10 20 25二、单选题答案：(A)答案：(B)答案：(B)答案：(A)答案：(C)答案：(B)答案：(B)答案：(A)答案：(A)答案：(B)答案：(B)答案：(B)答案：(D)答案：(A)答案：(D)答案：(B)答案：(D)答案：(C)答案：(D)答案： (D)答案： (D)答案：(C)答案：(D) 答案：(A) 答案：(A) 答案：(C)答案：(D)答案：(C) 答案： (C)答案：(C) 答案： (D) 答案： (C) 答案： (C) 答案：(A) 答案：(A) 答案：(B) 答案：(A) 答案： (C) 答案： (A) 答案： (A) 答案： (A) 答案： (B) 答案： (A) 答案： (C) 答案： (A) 答案： (B) 答案： (B) 答案： (D) 答案： (A) 答案： (A) 答案： (A)答案： (A) 答案：(A) 答案：(B) 答案：(C) 答案：(A) 答案：(B) 答案：(A) 答案：(B) 答案：(C) 答案：(C) 答案：(C) 答案： (A) 答案：(D) 答案：(D) 答案： (C) 答案： (B) 答案：(C) 答案： (A) 答案：(D) 答案：(D) 答案：(B) 答案：(B) 答案：(B) 答案：(C) 答案：(B) 答案：(C) 答案：(C) 答案：(B) 答案：(D) 答案：(D) 答案：(B) 答案：(B) 答案：(B) 答案：(B) 答案：(B)答案：(D) 答案：(B) 答案：(A) 答案：(D) 答案：(A) 答案：(B) 答案：(B) 答案：(B) 答案：(B) 答案：(A) 答案：(D) 答案：(B) 答案：(B) 答案：(B) 答案：(B) 答案：(B) 答案：(B) 答案：(B) 答案：(B) 答案：(B) 答案：(B) 答案：(B) 答案：(B) 答案：(D) 答案：(B) 答案：(D) 答案：(D) 答案：(D) 答案：(D) 答案：(D) 答案：(D) 答案：(D) 答案：(D) 答案：(B) 答案：(B)答案：(D)答案：(D)答案：(D)答案：(C)答案：(D)答案：(C)答案：(D)答案：(D)答案：(C)答案：(A)答案：(B)答案：(D)答案：(D)答案：(A)答案：(D)答案：(D)答案：(D)答案：(D)答案：(D)答案：(D)答案：(D)答案：(A)答案：(B)答案：(D) 三、多选题答案：(ABC) 答案：(ABCD) 答案：(BC) 四、判断题答案：(√) 答案：(√) 答案：(√)答案：(√)答案：(√)答案：(√)答案：(√)答案：(√)答案：(√)答案：(√)答案：(√)答案：(√)答案：(√)答案：(√)答案：(√)答案：(√)答案：(√)答案：(√)答案：(√)答案：(√)答案：(√)答案：(√)答案：(√)答案：(√)答案：(√)答案：(√)答案：(√)答案： (√)答案：(√)答案：(√)答案：(√)答案：(√)答案：(√)答案：(√)答案：(√) 答案：(√)答案：(√)答案：(√)答案：(√)答案：(√)答案：(√)答案：(√)答案：(√)答案：(√)答案：(√)答案：(√)答案：(√)答案：(√)答案：(√) 答案：(√) 答案：(√) 答案：(×) 答案：(√) 答案：(×) 答案：(×) 答案：(√)答案：(√)答案：(√)答案：(√)答案： (√) 答案：(√)答案： (√) 答案： (√) 答案： (√) 答案：(√)答案： (√) 答案：(√)答案：(√)答案：(√)答案：(√) 答案： (√) 答案： (√) 答案： (√) 答案： (√) 答案： (√) 答案：(√) 答案：(√) 答案：(√) 答案：(√) 答案：(√) 答案：(√) 答案：(√) 答案：(√) 答案：(×) 答案：(√) 答案：(√) 答案：(√) 答案：(√) 答案：(√) 答案：(√) 答案：(√) 答案：(×) 答案：(√) 答案：(√) 答案：(√) 答案：(√) 答案：(√) 答案：(√) 答案：(√) 答案：(√) 答案：(√) 答案：(√) 答案：(√)答案：(√)答案：(√)答案：(√)答案：(√)答案：(√)答案：(√)答案：(√)答案：(√)答案：(√)答案：(√)答案：(√)答案：(√)答案：(√)答案：(√)答案：(√)答案：(√)答案：(×)答案：(√)答案：(√)答案：(√)答案：(√)答案：(√)答案：(√)答案：(√)答案：(√)答案：(√)答案：(×)答案：(√)4.《接触网安全工作规程》、《接触网运行检修规程》铁运[2007]69号一、填空题答案：施工不行车，行车不施工答案：带电答案：封锁答案：安全等级答案：2答案：雷电答案：供电调度员答案：工作服安全帽答案：两三答案：铁路局答案：短接答案：工作票答案：发票人答案：3 2答案：12答案：四级两人答案：前一天答案：工作领导人答案：试验禁止答案：编号、登记、整理答案：3 1000答案：有效绝缘部分 100 10000答案：工具室防潮答案：四级答案：2个四条三级答案：抛掷答案：安全可靠答案：反侧滑脱滑跑答案：防滑答案：绝缘答案：两名台面上答案：工作台上人员 5 答案：1答案：超载地线答案：严禁未封锁答案：闭锁防护门答案：10答案：未封锁旋转答案：垂直 V形答案：3000 1500 1000 700答案：旁路 5答案：1000答案：防风摆答案：验电接地答案：25答案：同一侧绝缘答案：两答案：感应答案：地线短接答案：间接带电答案：1000 600答案：操作监护答案：三答案：带负荷 10答案：加锁不得答案：驻站联络员现场防护员三答案：预防为主、修养并重答案：200 4答案：2答案：超高导线高度侧面限界答案：30 30 7答案: 3答案：铁路局答案：螺丝吸上线答案:1答案: 巡视、检测、全面检查和非常规检查答案：10答案：3答案: 步行 40答案:季度答案: 步行和登乘机车答案: 巡视检查保养维护答案:三级答案: 月度答案: 静态检测动态检测答案:30答案: 每月答案：非常规检查答案：标准值安全值限界值答案：10答案：优良、合格、不合格答案：单项设备和整体设备答案：维修大修答案: 维持性故障修复答案：大修答案：月度大修年度维修答案：20－25答案：记名检修答案：每月答案：10答案：恒张力答案：450答案：±30答案：3 2 2 1答案：相等±10 V字型答案：6° 4°答案：0—10答案：2 2答案：滑动答案：±2 20答案：铅垂一致答案：1/3答案：250答案：0—10答案：300答案：防断防窜答案：0－20答案：下方中心锚结答案：630—1085 735—1085 50 答案：550－800答案：同一侧答案：道岔答案：导电介质答案：250 500答案：受拉答案：1°双 30 3 答案：轮廓线答案：200答案：180答案：一级答案：100－200 45答案：2答案：330答案：300 防护答案：接头答案：折断答案：7 7－25 25答案：生产厂家答案：300答案：10答案：5～15答案：接地极答案：10 30答案：氧化锌答案：60二、单选题（共213题）答案（A）答案（A）答案（D）答案（C）答案（B）答案（A）答案（A）答案（A）答案（A）答案（A）答案（B）答案（C）答案（D）答案（D）答案（C）答案（A）答案（B）答案（B）答案（A）答案（D）答案（C）答案（A）答案（A）答案（B）答案（C）答案（B）答案（C）答案（A）答案（B）答案（C）答案（C）答案（B）答案（A）答案（B）答案（D）答案（D）答案（B）答案（A）答案（C）答案（A）答案（A）答案（C）答案（B）答案（A）答案（D）答案（A）答案（B）答案（B）答案（D）答案（B）答案（D）答案（B）答案（D）答案（D）答案（A）答案（B）答案（A）答案（B）答案（C）答案（D）答案(A) 答案(A) 答案(D) 答案 (C) 答案(B) 答案（D）答案（C）答案（B）答案（D）答案（B）答案（B）答案（A）答案(C) 答案（C）答案（A）答案（C）答案（A）答案（A）答案（A）答案（B）答案（B）答案（A）答案（D）答案（D）答案（D）答案（B）答案（C）答案（D）答案（D）答案（A）答案（C）答案（B）答案（D）答案（B）答案（C）答案（A）答案（A）答案（A）答案（D）答案（B）答案（A）答案（A）答案（A）答案（A）答案（A）答案（A）答案（D）答案（D）答案（D）答案（D）答案（D）答案（D）答案（A）答案（B）答案（C）答案（C）答案（C）答案（C）答案（A）答案（D）答案（D）答案（D）答案（A）答案（A）答案（A）答案（A）答案（B）答案（C）答案（D）答案（D）答案（C）答案（A）答案（B）答案（C）答案（C）答案（D）答案（A）答案（A）答案（A）答案（A）答案（A）答案（B）答案（B）答案（C）答案（B）答案（A）答案（D）答案（B）答案（C）答案（A）答案（B）答案（A）答案（D）答案（D）答案（D）答案（B）答案（D）答案（C）答案（C）答案（A）答案（A）答案（A）答案（A）答案(D) 答案(A) 答案（C）答案（B）答案（D）答案（C）答案（A）答案（A）答案（C）答案（D）答案（A）答案（A）答案（C）答案（D）答案（A）答案（B）答案（D）答案（D）答案（D）答案（C）答案（C）答案（A）答案（B）答案（A）答案（A）答案（C）答案（D）答案（D）答案（D）答案（B）答案（A）答案(C)答案(A)答案（A）答案（C）答案（D）答案（D）答案（C）答案（D）答案（C）答案（D）答案（C）答案（A）二、多选题（共55题）答案（ABC）答案（AB）答案（ACD）答案（AB）答案(ABC)答案（ABCD）答案（AB）答案（ABC）答案（ABCD）答案（AB）答案（AC）答案（AB）答案（ACD）答案（AD）答案（BD）答案（ABC）答案（ABCD）答案（ABCD）答案（AB）答案（ABC）答案（ABC）答案（ABC）答案（ABC）答案（ABCD）答案（ABC）答案（ABC）答案（ABCD）答案（AB）答案（ABCD）答案（ABC）答案（AB）答案（AB）答案（CD）答案(ABCD) 答案（ABC）答案（ABCD）答案（AB）答案（ABC）答案（ABC）答案（ABCD）答案（ABCD）答案（ABCD）答案(ABCD)答案（ABCD）答案（ABC）答案（ABCD）答案（ABCD）答案（ABCD）答案（ABCD）答案（AB）答案（ABCD）答案 (ABCD)三、判断题（共220）答案（√）答案（×）答案（×）答案（√）答案（×）答案（√）答案（√）答案(√)答案（×）答案（×）答案（√）答案(√)答案（√）答案（×）答案（√）答案（√）答案（×）答案(√)答案(√)答案（×）答案(√)答案（×）答案(√)答案(√)答案（×）答案（×）答案(√) 答案(√)答案(√答案（×）答案（√）答案（×）答案（×）答案（×）答案（×）答案(√)答案（×）答案（×）答案（×）答案(√)答案(×)答案(√)答案（×）答案(√) 答案(√) 答案(√) 答案（×）答案（×）答案(√) 答案(×) 答案(√) 答案(√) 答案(×) 答案（×）答案（×）答案(√) 答案(×) 答案(√) 答案（×）答案（×）答案（×）答案(×) 答案（√）答案（√）答案（×）答案(×) 答案（√）答案（√）答案（×）答案(√) 答案（√）答案（×）答案(√) 答案(×) 答案(×) 答案（×）答案（×）答案（×）答案(√)答案（×）答案(√)答案(√) 答案(×)答案(√)答案(×) 答案(√)答案（×）答案(√) 答案(×)答案(√) 答案（×）答案（√）答案（×）答案（√）答案（√）答案（×）答案（×）答案（×）答案（√）答案（×）答案（×）答案（×）答案（√）答案（√）答案（×）答案（√）答案（√）答案（×）答案(√) 答案（×）答案（×）答案（×）答案（√）答案（×）答案（×）答案(×) 答案（√）答案(×) 答案(×) 答案(√) 答案(×) 答案(√) 答案（×）答案（√）答案（×）答案（√）答案（√）答案（×）答案（×）答案（√）答案(×)答案(×)答案(×) 答案（√答案（√）答案（×）答案（×）答案（√）答案（√）答案（√）答案（√）答案（√）答案（×）答案（√）答案（×）答案（√）答案（√）答案（×）答案（√）答案（×）答案（×）答案（×）答案（√）答案（√）答案（√）答案（√）答案(√)答案（×）答案（×）答案（√）答案（×）答案（√）答案（√）答案（×）答案（√）答案（√）答案（√）答案（×）答案（×）答案（√）答案（√）答案（√）答案（×）答案（×）答案（√）答案（√）答案（×）答案（√）答案（√）答案（×）答案（×）答案（×）答案（√）答案（√）答案（√）答案（×）答案（√）答案（×）答案（√）答案（√）答案（√）答案（×）答案（√）答案（√）答案（√）答案（√）答案（×）答案（×）答案（√）答案（×）答案（√）答案（√）答案（√）答案（√）答案（×）答案（×）答案（√）答案（√）答案（√）答案（√）答案（×）答案（×）答案（√）5.《电气化铁路接触网故障抢修规则》铁运[2009] 39号一、填空题答案：故障、事故抢修修复、配合答案：先通后复先通一线答案：四答案：现场负责人、驻站联络员防护人员答案：一答案：分段试送电、派人巡视答案：天气、温度、运行环境答案：故标指示两侧答案：步行登乘机车答案：l5 20答案：先通后复先通一线答案：先重点，后一般答案：最低答案：运行答案：惰行答案：24答案：供电调度员答案：一答案：抢修指挥人员答案：一答案：位置、性质、损坏范围答案：主导电回路受电弓动态包络线供电行车答案：1—2 运行正常答案：起止位置注意事项标志手信号答案：限速值现场指挥人员技术状态答案：关键部位抢修作业答案：停电范围设备带电界限答案：工作票停电作业命令安全措施答案：停电范围带电界限答案：接地线答案： 6．5 l60 防护答案：200答案：恒张力答案：2000答案：1000答案：200答案：4答案：交通机具答案：指定答案：供电调度员供电段生产调度员答案：采暖答案：交接复查答案：组装成套造册登记分架存放答案：旬答案：月答案：抽查答案：原始资料答案：一答案：照片、故障报告答案：专人答案：一答案：永久断续短时答案：季节环境答案：确切位置损坏情况范围答案：整锚段答案：两答案：绝缘机械答案：器件式锚段关节式答案：限速二、单选题答案：(A)答案：(B)答案：(A)答案：(B)答案：(A)答案：(A)答案：(A)答案：(B)答案：(A)答案：(A)答案：(B)答案：(C)答案：(A)答案：(B)答案：(B)答案：(A)答案：(C)答案：(D)答案：(A)答案：(B)答案：(A)答案：(C)答案：(A)答案：(A)三、多选题答案：(AB)答案：（AB）答案：(ABCD)答案：(ABCD)答案：(BCD)答案：（ABC）答案：(ABD)答案：(AC)答案：(ABCD)答案：(AB)答案：(AC)答案：(ABC) 答案：(BC答案：(AD)答案：(ABCD)答案：(ABCD)答案：(ABC)答案：(ABD)答案：(CD)答案：(ABC)答案：（ABCD）答案：(ABCD)答案：(AB)答案：（ABC）答案：（ACD）答案：（ABCD）答案：（ACD）答案：（AC）四、判断题答案：(√)答案：(√)答案：(√)答案：(√)答案：(√)答案：(√)答案：(√)答案：(√)答案：（×）答案：(√)答案：(√)答案：(×)答案：(√)答案：(√)答案： (√)答案：（√）答案：（×）答案：（√）答案：（×）答案：（×）答案：（√）答案：(√)答案：(√)答案：(√)答案：（√）答案：（×）答案：（×）答案：（√）答案：（√）答案：(×)答案：(√) 答案：(√)答案：(√)答案：(×)答案：(×)答案：（×）答案：（×）答案：（√）答案：（×）答案：（√）答案：（×）答案：（√）答案：（×）答案：（√）答案：（×）答案：(√)答案：(√)答案：（×）答案： (√)6.《铁路交通事故应急救援和调查处理条例》国务院令第501号一、填空题答案：运输安全和畅通答案：应急救援调查处理答案：铁路管理机构答案：铁路线路开通答案：重大事故、重大事故、较大事故一般事故答案：3人以下一般事故答案：邻近铁路车站列车调度员公安机关答案：事故报告特别重大事故、重大事故答案：特别重大事故、重大事故、较大事故伤亡答案：铁路运输企业运输径路答案：事故等级应急救援机构答案：保护事故现场相关证据绘制现场示意图制作现场视听资料答案：特别重大事故答案：较大事故一般事故答案：60 30 20 10答案：事故发生之日答案：国家规定资质答案：15答案：事故认定书答案：防范和整改措施答案：平交道口人行过道受害人自身7.《铁路安全管理条例》国务院令第639号一、填空题答案：7 24 1 1答案：安全第一、预防为主、综合治理答案：突发事件应急预案答案：设施设备、铁路标志、铁路用地答案：招标答案：资质答案：工程地质勘察监理答案：安全设施答案：材料、构件、设备答案：运营安全答案：下穿铁路答案：高速铁路上跨答案：安全保护区 10米 8米答案：全封闭答案：烧荒、放养牲畜行车瞭望答案：200米答案：1000米答案：中国人民武装警察部队答案：实名购买、查验答案：无线电台（站）答案：信息通报运输安全生产协调答案：200答案：铁路监管部门答案：身份信息二、选择题答案：AC答案：B答案：B答案： A答案：A答案：ABC答案：C答案：A答案： B答案：C答案：D答案： A答案：B答案：D答案：A答案：A答案：A答案：A答案：D答案： A答案：C答案：A答案：A答案：D三、判断题答案：√答案：×答案：√答案：√答案：×答案：×答案：√答案：√答案：√答案：×8.《电气化铁路有关人员电气安全规则》铁运[2013] 60号一、填空题答案：触电答案：15天，建设单位答案：每年答案：2m以上1m以上答案：支柱、接地引下线、综合接地线答案：电力机车动车组答案：钢轨接头夹板轨缝70答案：安全等级答案：5000 3000 1500 1000 700答案：旁路、等电位答案：接地线绝缘垫高压绝缘靴答案：2.5m 高压危险红色闪电答案：合闸分闸答案：超过2m 严禁坐人答案：右侧 2.5m答案：未封锁有电二、选择题答案：（C）答案：（ABC）答案：（D）答案：（B）答案：（BC）答案：（AD）答案：（ABC）答案：（D）答案：（ACD）答案：(D)答案：(C)答案：(B)答案：(C)答案：(A)答案：（ABC）三、判断题答案：(×)答案：(×)答案：(√)答案：(√)答案：(√)答案：(×)答案：(√)答案：(×)答案：(×)答案：(×)答案：(×)答案：(√)答案：(√)答案：(√)答案：(√)答案：(×)答案：(√)答案：(×)答案：(×)9.《铁路营业线施工安全管理办法》铁运[2012]280号一、填空题答案：行车、人身施工答案：国家铁路合资铁路答案：铁路营业线施工施工维修答案：邻近营业线施工答案：高速铁路普速铁路答案：高速铁路普速铁路答案：繁忙干线、干线其他线路答案：安全安全第一、预防为主、综合治理答案：运输组织运输、施工答案：限速答案：列车运行线施工天窗维修天窗答案：240答案：180答案：120 90答案：20答案：列车运行图答案：运输局答案：集中修、高速铁路 12对答案：周一周四答案：平行作业答案：2处 2处 1处答案：一处 12小时答案：慢行答案：运输局答案：三级答案：三级答案：二级Ⅰ级Ⅱ级答案：施工协调小组答案：施工等级答案：标段项目负责人分项目负责人（副）答案：施工单位负责人分管副职段领导车间主任（副）答案：设备管理单位答案：车间主任（副）工（班）长答案：运输答案：天窗修管理答案：铁路局、车务段逐级审批答案：严禁答案：施工等级答案：施工安全协议答案：施工安全协议答案：施工安全协议答案：年度轮廓、月度、日维修答案：12月初答案：月度答案：日答案：日答案：周答案：6.5m 160km/h答案：不准答案：变更答案：施工申请铁路局答案：A、B、C 2米 1米答案：检查监督答案：统筹安排、综合利用答案：维修答案：天窗时间答案：确认列车答案：车间段答案：集中修答案：繁忙答案：集中分段答案：运输局答案：60分钟驻调度所联络员答案：40分钟驻站联络员答案：分界站答案：载客动车组答案：建成一段，投产一段答案：50次 30次答案：带班资格答案：登销记答案：物理隔离答案：接闪器、避雷器、引下线、接地装置、避雷线答案：直接雷击、过电压答案：独立避雷线、架空地线、保护线、回流线答案：避雷线、接地装置答案：800～1000、铜当量、中部、端部答案：15答案：直接、间接答案：避雷线、避雷器二、简答题答：在下列地点应设置避雷器：1）分相及绝缘关节处；2）长度2000m及以上隧道或隧道群两端；3）电缆或长度200m以上架空供电线、正馈线上网点；4）自耦变压器供电线上网点；5）需要重点防护的设备。

编号：版本号：高速铁路支柱检修作业指导书编制：××审核：××批准：××××××-××-××发布××××-××-××实施××供电段（章）高速铁路支柱检修作业指导书1 适用范围1.1 本作业指导书适用于高速铁路接触网支柱的全面检查保养。

1.2 检查保养周期：36个月。

2 编制依据2.1《高速铁路接触网安全工作规则》（铁总运[2014]221号）2.2《高速铁路接触网运行维修规则》（铁总运[2015]362号）2.3《铁路技术管理规程》（铁总科技[2014]172号）2.4《上海铁路局供电处关于公布供电系统班组专业管理台账样张的通知》（供安设函〔2016〕47号）2.5 设计文件和安装图3 检查保养项目3.1外观检查3.2参数测量3.3检调与更换4 重点安全风险卡控根据作业现场实际情况落实好触电伤害、高空坠落、物体打击、车辆伤害、作业车运行安全、道路交通安全等风险项点的防控措施，对该设备检修过程中存在的关键安全风险提示如下：4.1 作业前必须确认好停电范围及停电设备，防止误攀、误碰带电设备。

4.2在接触网并行区段作业时，执行V形天窗作业相关安全措施。

4.3在分相中性区段进行支柱检修作业时，除在作业区段两端工作支接挂地线外，还应在中心区工作支上加挂一组地线，并对两断口加装短接封线。

4.4使用手板葫芦、紧线器作业时，要有防止滑脱的安全措施。

4.5支柱限界应符合设计要求，避免因限界过小造成行车、故障事故。

5 作业流程图1 高速铁路接触网支柱检修作业流程图6 工具材料和人员表1 人员要求注：其他作业人员未一一列出。

表2 携带工具表3 材料准备7 作业内容及标准7.1 外观检查7.1.1支柱本体、型号检查（1）支柱本体应无弯曲、扭转、变形等现象；表面镀锌层应完好均匀光洁无损，无腐蚀现象，焊接处不应有裂纹、开焊等；表面防腐层剥落面积不得超过5%。

编号：版本号：高速铁路弹性吊索检修作业指导书编制：××审核：××批准：××××××-××-××发布××××-××-××实施××供电段（章）修订记录高速铁路弹性吊索检修作业指导书1 适用范围1.1 本作业指导书适用于高速铁路弹性吊索检测、全面检查保养。

1.2检测、检查保养周期：36个月。

2 编制依据2.1《高速铁路接触网安全工作规则》（铁总运[2014]221号）2.2《高速铁路接触网运行维修规则》（铁总运[2015]362号）2.3《铁路技术管理规程》（铁总科技[2014]172号）2.4《上海铁路局供电处关于公布供电系统班组专业台账样张的通知》（供安设函[2016]47号）2.5设计文件、设备说明书和安装图3 检测、检查保养项目3.1外观检查3.2参数测量3.3检调与更换4 关键安全风险卡控根据作业现场实际情况落实好触电伤害、高空坠落、物体打击、车辆伤害、作业车运行安全、道路交通安全等风险项点的防控措施，对该设备检修过程中存在的关键安全风险提示如下：4.1使用手板葫芦作业时，要有防止滑脱的安全措施；4.2当车梯在曲线上或遇大风时，对车梯要采取防止倾倒的措施；当车梯在大坡道上时，要采取防止滑移的措施；4.3严禁使用工、机具抬升接触线，防止接触线产生硬点。

5 作业流程图1 弹性吊索检修作业流程图6 工具材料和人员要求表1 人员要求注：其他作业人员未一一列出。

表2 携带工具表3 材料准备7 作业内容及标准7.1 外观检查（1）弹性吊索状态无过松、过紧，无断股、散股、烧伤。

（2）弹性吊索线夹零配件齐全，无损伤、锈蚀。

（3）弹性吊索线夹螺栓由上向下穿，长螺栓一侧朝安装在田野侧，无紧偏现象。

铁总运〔2014〕221号高速铁路接触网安全工作规则TG/GD 108一2014高速铁路接触网安全工作规则第1章总则第一条在高速铁路接触网运行和检修工作中，为确保人身、行车和设备安全，特制定本规则。

第二条从事高速铁路接触网工作各单位（包括高速铁路接触网设备管理、维修和从事高速铁路接触网施工的单位，下同）应经常进行安全技术教育，组织有关人员认真培训和学习本规则，切实贯彻执行本规则的各项规定。

第三条各级管理部门应建立健全各岗位责任制，抓好各管理岗位、作业岗位基础工作，依靠科技进步，积极采用新技术、新工艺、新材料，不断提高和改善高速铁路接触网的安全工作和装备水平，确保人身和设备安全。

第四条本规则适用于200km/h及以上铁路和200 km/ h 以下仅运行动车组列车（含相关联络线和动车走行线）铁路接触网的安全运行和检修工作。

各铁路局（公司）可根据本规则规定的内容，结合具体情况制定细则，并报铁路总公司核备。

第2章一般规定第五条高速铁路（含200km/h及以上铁路、200 km/ h以下仅运行动车组列车铁路，及相关联络线和动车走行线。

下同）所有的接触网设备，自第一次受电开始即认定为带电设备。

之后，接触网上的一切作业，必须按本规则的规定严格执行。

铁路防护栅栏内进行的接触网作业，必须在上下行线路同时封锁，或本线封锁、邻线限速160km/h及以下条件下进行。

第六条从事高速铁路接触网运行和检修工作的人员，实行安全等级制度，经过考试评定安全等级，取得《高速铁路供电安全合格证》之后（安全合格证格式和安全等级的规定，分别见附录1，2 ），方准参加与所取得的安全等级相适应的工作。

每年定期按下表要求进行一次安全考试并签发《高速铁路供电安全合格证》。

应试人员主持考试单位和签发安全合格证部门安全合格证签发人单位的主管负责人和专业负责人各单位上级业务主管部门上级主管负责人其他从事接触网工作人员各单位单位的主管负责人第七条各单位除按第6条规定组织从事高速铁路接触网运行和检修工作的有关现职人员每年进行一次安全等级考试外，对属于下列情形的人员，还应在上岗前进行安全等级考试：（一）开始参加高速铁路接触网工作的人员。

编号：版本号：高速铁路七跨关节式电分相作业指导书编制：××审核：××批准：××××××-××-××发布××××-××-××实施××供电段（章）修订记录高速铁路七跨关节式电分相检修作业指导书1 适用范围1.1本作业指导书适用于高速铁路七跨关节式电分相的检测、全面检查保养。

1.2检测周期：12个月；检查保养周期：6个月2 编制依据2.1《高速铁路接触网安全工作规则》（铁总运〔2014〕221号）2.2《高速铁路接触网运行维修规则》（铁总运〔2015〕362号）2.3《上海铁路局供电处关于公布供电系统班组专业台账样张的通知》（供安设函〔2016〕47号）2.4安装图和厂家产品说明书3 检测、检查保养项目3.1外观检查3.2参数测量3.3检调与更换4 关键安全风险卡控根据作业现场实际情况落实好触电伤害、高空坠落、物体打击、车辆伤害、作业车运行安全、道路交通安全等风险项点的防控措施，对该设备检修过程中存在的关键安全风险提示如下：4.1 关节式电分相中性区段必须挂设接地线。

4.2关节式分相作业时，断口处须加装短封线。

4.3 在分相区域内需对AF线及相关带电体进行检修时，需在电分相两端对AF线装设接地线，如存在中性区段，则应该在AF线中性区段增设接地线。

5 作业程序图1 七跨关节式电分相检修作业流程图6.作业要求表1：人员要求表2：携带工具表3：材料准备7 作业内容7.1 外观检查7.1.1腕臂底座外观检查各零配件应齐全，连接螺栓应无缺失、锈蚀等现象，底座与支柱安装牢固，焊接点应无脱焊、锈蚀现象，双腕臂底座应无扭曲、变形等现象。

7.1.2支持与定位装置外观检查检查支持、定位装置各零部件外观状态，应无缺失、裂纹及腐蚀等现象,锚支定位卡子安装方向应正确，衬垫应无缺失，检查标准参照《支持装置及定位装置检修作业指导书》执行。

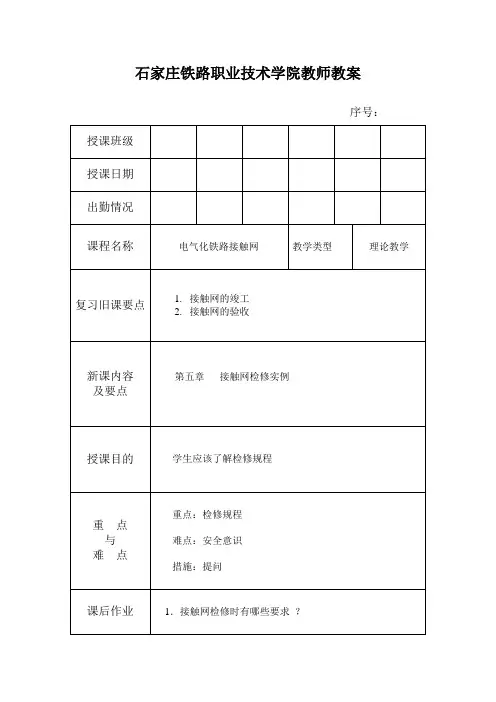

石家庄铁路职业技术学院教师教案序号：第五章接触网检修实例第一节接触网运营管理一、接触安全工作规程“接触网安全工作规程”（简称“安规”）包括总则、一般规定、作业制度、停电作业、带电作业、倒闸作业、作业区的防护、事故抢修和附录等八章内容，共计88个条目。

安规所列条目，都是总结了接触网上发生的各种事故，从中吸取经验教训甚至是血的教训而编写出的。

因此它有绝对权威性，任何人不得违反，所以现场又称安规是“保命”的规程。

“安规”说明了作业制度中的有关规定，高空作业要求和不同作业方式下应办理的手续及注意事项，如在一般规定中，要求凡是从事接触网运行和检修工作的所有人员，都必须经过考试评定安全等级，取得安全合格证后方可参加相应的接触网运行和检修工作。

雷电禁止在接触网上进行作业，遇有雨、雾及风力在5级以上的恶劣天气时，一般不进行接触网带电作业。

在作业制度中要求：作业前要填写工作票，工作票分为三种，即接触网第一种工作票，用于停电作业。

第二种工作票，用于带电作业。

第三种工作票用于远离带电体的作业。

开工前，作业组工作领导人要宣读工作票内容，作业结束后，要将工作票交给工区由专人同一保管不少于3个月。

在高空作业中明确规定，离地3米为接触网高空作业，要设专人对作业人员进行监护，特别指出攀杆作业、凳梯作业和车顶作业的有关要求。

从事接触网工作的人员，都应对上述条目牢记在心，随时能背诵出来。

“安规”中还具体规定了各种作业方式的安全距离、命令程序和安全措施，如停电作业时，应由何人办理停电手续，明确要求，由安全等级不低于3级的作业组成员为要令人，向电力调度申请停电。

经电调审查批准发布作业命令后，才能开始作业。

对停电作业前，验电接地的操作方法和安全注意事项都有严格的规定。

在带电作业中的命令程序、安全距离、绝缘工具和一般带电作业要求等，都作了较详细的说明。

总之安规是接触网规程中最重要的规章。

二、接触网运行检修规程“接触网运行检修规程”又称“检规”，分为总则、第一章运行和管理、第二章检修、第三章技术标准和附录，共计106个条目。

编号：版本号：高速铁路交分线岔检修作业指导书编制：××审核：××批准：××××××-××-××发布××××-××-××实施××供电段（章）修订记录高速铁路接触网交分线岔检修作业指导书1 适用范围1.1适用于高速铁路交分线岔的检测、全面检查保养作业。

1.2检测周期：6个月；检查保养周期：12个月。

2 编制依据2.1《高速铁路接触网安全工作规则》（铁总运[2014]221号）2.2《高速铁路接触网运行维修规则》（铁总运[2015]362号）2.3《上海铁路局供电处关于公布供电系统班组专业台账样张的通知》（供安设函〔2016〕47号）2.4设计文件、安装图和产品说明书3 检测、检查保养项目3.1外观检查3.2测量3.3检调与更换4 关键安全风险卡控根据作业现场实际情况落实好触电伤害、高空坠落、物体打击、车辆伤害、作业车运行安全、道路交通安全等风险项点的防控措施，对该设备检修过程中存在的关键安全风险提示如下：4.1作业人员不宜位于线索受力方向的反侧，并采取防止线索滑脱的措施；在曲线区段进行接触网悬挂的调整工作时，要有防止线索滑脱的后备保护措施。

4.2使用手板葫芦作业时，要有防止滑脱的安全措施。

4.3作业结束后，认真清点工具、材料，做到工完料清，防止工具、材料遗留在线路上。

5 作业流程图1 交叉线岔检修作业流程图6 工具、材料和人员要求表1 人员要求注：其他作业人员根据现场实际需要配置。

表2 携带工具表3 材料准备7 作业内容及标准7.1 外观检查7.1.1支撑定位装置外观检查检查支持装置各零部件外观状态，应无缺失、裂纹及腐蚀等现象，螺母、零部件标画有印记时，应检查印记位置不得发生变化，具体检查标准参照支撑定位装置检修作业指导书执行。
