纳米材料的制备与表征方法详解纳米材料是指具有至少一维尺寸在1-100纳米范围内的材料。
由于其特殊的尺寸效应和表面效应，纳米材料具有许多独特的物理、化学和生物性质，广泛应用于能源、电子、生物医学等领域。
本文将详细介绍纳米材料的制备与表征方法，以帮助读者更好地了解和应用这些材料。
一、纳米材料的制备方法1. 物理法物理法是指利用物理原理和方法制备纳米材料。
常见的物理法包括磁控溅射、蒸发凝聚、惰性气氛法等。
磁控溅射是将靶材置于真空室中，然后通过气体离子轰击靶材表面，使靶材原子冲击脱离并堆积在基底上，从而获得纳米薄膜。
蒸发凝聚是将材料加热到显著高于其熔点的温度，使其蒸发并在冷凝器上再凝结为纳米颗粒。
惰性气氛法是在惰性气氛中利用高温反应或氧化物还原反应生成纳米材料。
2. 化学法化学法是指利用化学反应和溶液合成方法制备纳米材料，常见的化学法包括溶胶-凝胶法、聚合物溶胶法等。
溶胶-凝胶法是将溶胶（纳米颗粒的前体）悬浮在溶液中，通过控制温度、浓度和pH值等条件使其凝胶形成纳米材料。
聚合物溶胶法是将聚合物与金属盐或金属前体形成配合物，然后通过控制溶液组成和pH值等条件制备纳米材料。
3. 生物法生物法是指利用生物体、生物分子和生物反应合成纳米材料。
常见的生物法有生物还原法、生物矿化法等。
生物还原法是利用微生物、酶或植物等生物体将金属离子还原为金属纳米材料。
生物矿化法是利用生物体或生物分子作为催化剂，在无机物晶体表面上沉积金属纳米颗粒。
二、纳米材料的表征方法1. 透射电子显微镜（TEM）透射电子显微镜是用来观察纳米材料形貌和晶体结构的重要工具。
它通过透射电子束穿透样品，产生透射电镜像，并从中获得样品纳米颗粒的尺寸、形状和分布情况以及晶体结构信息。
2. 扫描电子显微镜（SEM）扫描电子显微镜可用于观察纳米材料的表面形貌和拓扑结构。
它通过聚焦电子束扫描样品表面，形成二次电子、反射电子和荧光X射线等信号，并通过探测二次电子图像来获得样品的表面形貌和微观结构。
纳米材料的表征方法和工具介绍随着纳米科技的迅速发展，纳米材料的研究和应用越来越重要。
然而，纳米材料的特殊性质决定了常规材料表征方法的局限性，因此需要采用专门的方法和工具来对纳米材料进行表征。
本文将介绍几种常用的纳米材料表征方法和工具，帮助读者更好地了解纳米材料的特性。
在纳米材料的表征中，最常用的方法之一是透射电子显微镜（TEM）。
TEM利用电子束替代了可见光，可以提供比光学显微镜更高的分辨率。
通过将样品置于电子束中，可以观察纳米材料的形貌、尺寸和结构等。
此外，TEM还常常结合能量散射谱（EDS）分析，用于确定纳米材料的元素成分和组成。
TEM是一种非常强大的工具，可以提供关于纳米材料的详细微观结构信息。
扫描电子显微镜（SEM）是另一种常用的纳米材料表征工具。
不同于TEM，SEM可以提供更大的视野，并且可以用于观察表面形貌和表面组成。
SEM使用电子束扫描样品表面，通过测量电子的反射和散射来生成显微图像。
此外，SEM还可以通过探针激发技术（EDS）分析表面的元素成分。
与TEM相比，SEM更适用于纳米材料的表面形貌和排列的研究。
除了电子显微镜，纳米材料的结构表征也可以借助X射线衍射（XRD）来实现。
XRD是一种基于材料对X射线的散射规律进行分析的技术。
通过测量样品对X射线的散射强度和角度，可以确定纳米材料的结晶结构、晶粒大小和晶格参数等信息。
XRD常用于研究纳米材料的晶体结构和相变行为，对于纳米化材料的结构调控非常有价值。
此外，拉曼光谱也是一种常用的纳米材料表征方法。
拉曼光谱通过测量光的散射来获得样品的振动信息，可以得到纳米材料的分子结构、纳米颗粒的大小以及纳米结构的应变等信息。
相较于其他表征方法，拉曼光谱具有非侵入性、无需样品处理等优点，适用于对纳米材料进行原位、非破坏性的表征。
特别是在研究碳纳米管、纳米颗粒和纳米二维材料时，拉曼光谱被广泛应用。
另外，热重分析（TGA）也是表征纳米材料性质的重要方法之一。

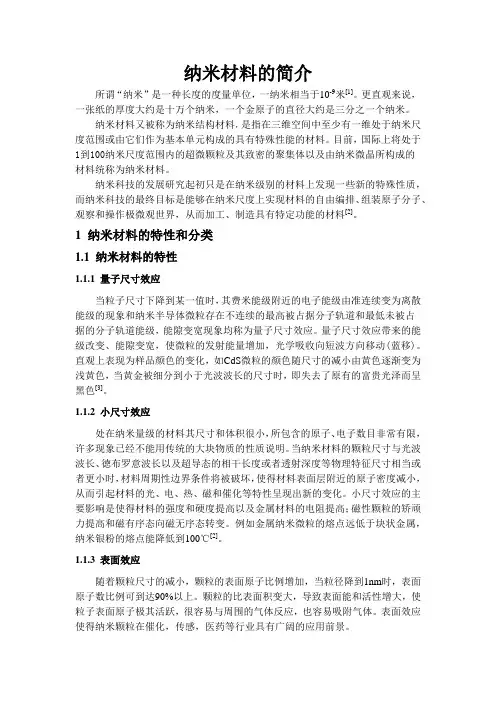

纳米材料的简介所谓“纳米”是一种长度的度量单位，一纳米相当于10-9米[1]。
更直观来说，一张纸的厚度大约是十万个纳米，一个金原子的直径大约是三分之一个纳米。
纳米材料又被称为纳米结构材料，是指在三维空间中至少有一维处于纳米尺度范围或由它们作为基本单元构成的具有特殊性能的材料。
目前，国际上将处于1到100纳米尺度范围内的超微颗粒及其致密的聚集体以及由纳米微晶所构成的材料统称为纳米材料。
纳米科技的发展研究起初只是在纳米级别的材料上发现一些新的特殊性质，而纳米科技的最终目标是能够在纳米尺度上实现材料的自由编排、组装原子分子、观察和操作极微观世界，从而加工、制造具有特定功能的材料[2]。
1纳米材料的特性和分类1.1纳米材料的特性1.1.1量子尺寸效应当粒子尺寸下降到某一值时，其费米能级附近的电子能级由准连续变为离散能级的现象和纳米半导体微粒存在不连续的最高被占据分子轨道和最低未被占据的分子轨道能级，能隙变宽现象均称为量子尺寸效应。
量子尺寸效应带来的能级改变、能隙变宽，使微粒的发射能量增加，光学吸收向短波方向移动(蓝移)。
直观上表现为样品颜色的变化，如CdS微粒的颜色随尺寸的减小由黄色逐渐变为浅黄色，当黄金被细分到小于光波波长的尺寸时，即失去了原有的富贵光泽而呈黑色[3]。
1.1.2小尺寸效应处在纳米量级的材料其尺寸和体积很小，所包含的原子、电子数目非常有限，许多现象已经不能用传统的大块物质的性质说明。
当纳米材料的颗粒尺寸与光波波长、徳布罗意波长以及超导态的相干长度或者透射深度等物理特征尺寸相当或者更小时，材料周期性边界条件将被破坏，使得材料表面层附近的原子密度减小，从而引起材料的光、电、热、磁和催化等特性呈现出新的变化。
小尺寸效应的主要影响是使得材料的强度和硬度提高以及金属材料的电阻提高；磁性颗粒的矫顽力提高和磁有序态向磁无序态转变。
例如金属纳米微粒的熔点远低于块状金属，纳米银粉的熔点能降低到100℃[2]。
纳米结构的表征和物理分析纳米材料的制备发展至今已经有了一定的成熟性，但是如何对纳米结构进行表征和物理分析却成为了当前研究中的一个重点和难点。
本文将介绍几种常见的纳米结构表征手段和物理分析方法，希望对纳米研究领域的同行们有所启示。
一、透射电镜透射电镜（Transmission Electron Microscopy, TEM）是一种常见的纳米结构表征手段，它能够直接观察样品内部的微观结构。
这种技术是通过电子学原理实现的，将一束电子束通过样品，其中由于电子的波长非常短，能够穿透纳米材料并被屏幕记录下来，这样就可以对样品的微观结构进行观察和分析。
二、扫描电子显微镜扫描电子显微镜（Scanning Electron Microscopy，SEM）具有高分辨率、宽视野、高辐射稳定性等特点，常被用于纳米材料的表面形貌、粒径大小、分布规律的表征。
在SEM中，电子束被聚焦成一个非常小的点，它会在样品表面扫描，并逆反射回来。
通过对反射电子的探测，可以获得样品表面形貌信息。
三、X射线衍射X射线衍射（X-Ray Diffraction，XRD）是一种常见的物理分析手段，它基于光学原理，通过探测样品对X射线的反射或散射来研究纳米材料的晶格结构、晶粒大小、物相组成等。
XRD仪器通常将X射线束定向照射样品，在样品的晶格周期性排布的规律下，经过反射后，能够在检测器上形成一系列强度特异的衍射峰，这些衍射峰可以反映出样品的晶体结构。
四、原子力显微镜原子力显微镜（Atomic Force Microscopy，AFM）是一种常见的纳米结构表征手段，它基于原子力的测量，可以获取材料表面的自然形貌、粗糙度、分子结构、磁性质等信息。
AFM通过在样品表面扫描一个非常尖锐的“探针”，通过测量探针表面受到的原子力变化，可以得到样品表面的形貌和微观结构。
五、拉曼光谱拉曼光谱是一种常见的物理分析手段，它通过分析样品对激光激发后的散射光，来研究纳米材料的晶体结构、结构特征、化学键特征等。
