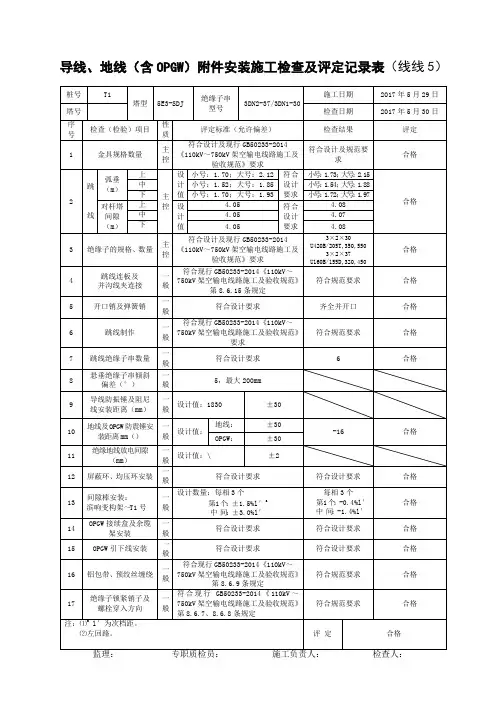

表D.0.14导地线(光缆)附件安装检查记录表

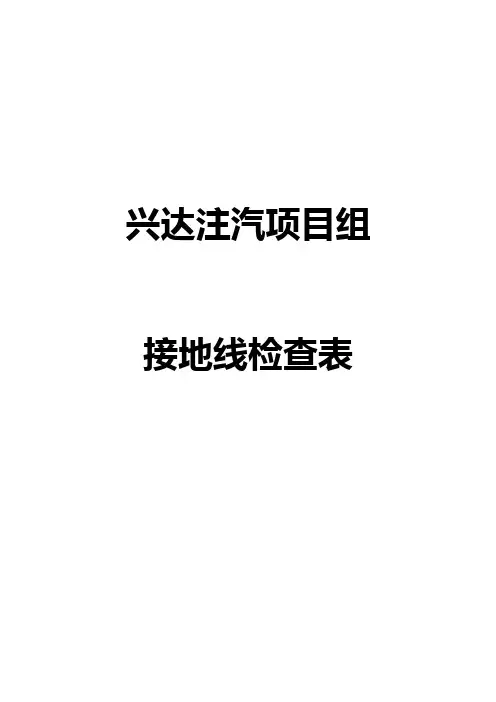

兴达注汽项目组接地线检查表接地线使用注意事项：临时性接地线是从事电气工作必不可少的一种安全工具，它便于携带，可在现场灵活使用，所以也叫便携式接地线。

挂接地线是保护工作人员的一道安全屏障，可防止突然来电对人体的伤害。

但实际工作中，由于接地线使用频繁且操作看似简单，容易使人产生麻痹思想，其重要性也往往被人忽视，经常出现不正确的使用情况，以致降低甚至有时失去了接地线的安全保护作用，必须引起足够重视。

挂接地线是一项重要的电气安全技术措施，其操作过程应该严肃、认真、符合技术规范要求，千万不可马虎大意。

挂接地线是在停电后所采用的安全预防措施，若不使用或者不正确使用接地线，往往会加大事故侵害发生的几率。

因此，要正确使用接地线，规范挂、拆接地线的行为，自觉培养严谨的安全工作作风，提高自身的安全素质，才能拒危险隐患于千里之外，才能避免由于接地线原因引起的电气事故。

实际工作中，接地线的使用应注意以下事项(1) 工作之前必须检查接地线。

软铜线是否断头，螺丝连接处有无松动，线钩的弹力是否正常，不符合要求应及时调换或修好后再使用。

(2) 挂接地线前必须先验电，未验电挂接地线是基层中较普遍的习惯性违章行为，而验电的目的是确认现场是否已停电，能消除停错电、未停电的人为失误，防止带电挂接地线。

(3) 在打接地桩时，要选择粘结性强的、有机质多的、潮湿的实地表层，避开过于松散、坚硬风化、回填土及干燥的地表层，目的是降低接地回路的土壤电阻和接触电阻，能快速疏通事故大电流，保证接地质量。

(4) 不得将接地线挂在线路的拉线或金属管上。

其接地电阻不稳定，往往太大，不符合技术要求，还有可能使金属管带电，给他人造成危害。

(5) 要爱护接地线。

接地线在使用过程中不得扭花，不用时应将软铜线盘好，接地线在拆除后，不得随地乱扔，注意接地线的清洁工作，预防泥沙、杂物进入接地装置的孔隙之中，从而影响正常的使用。

(6) 按不同电压等级选用对应规格的接地线。

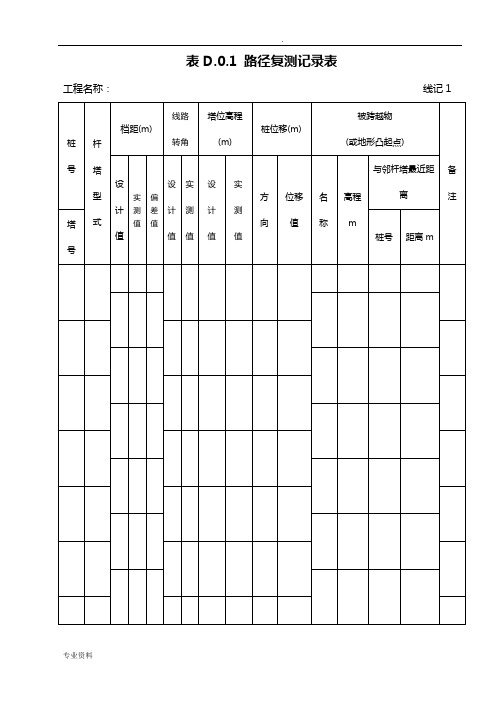

表D.0.1 路径复测记录表
工程名称：线记1
表D.0.2普通(掏挖)基础和拉线基础分坑及开挖检查记录表
工程名称：线记2
表D.0.3地基基坑（槽）检查记录表
工程名称：线记3
表D.0.7混凝土电杆基础检查记录表
表D.0.8铁塔组立检查记录表
表D.0.9混凝土电杆组立检查记录表

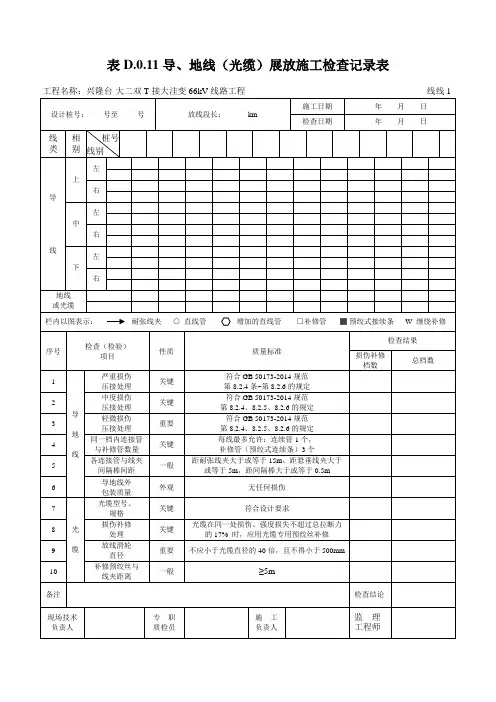

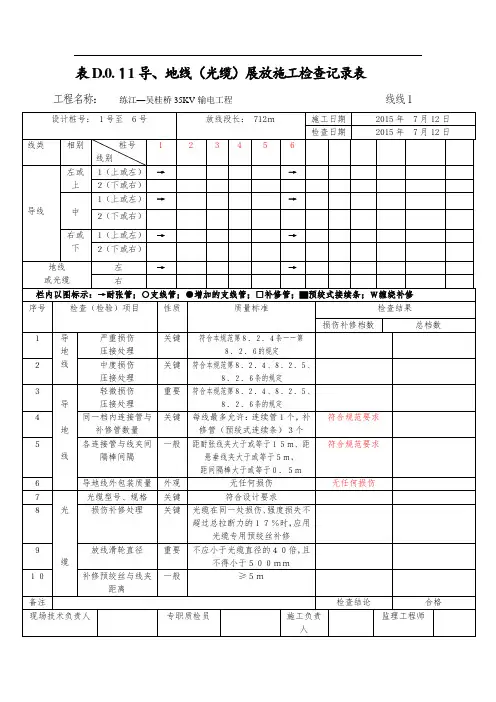

表D.0.11导、地线（光缆）展放施工检查记录表
表D.0.13导、地线（光缆）紧线施工检查及验收记录表
表D.0.14导、地线（光缆）紧线施工检查及验收记录表
表D.0.15光缆测试报告
表D.0.16对地、风偏与交叉跨越检查记录表
表D.0.17接地装置施工检查记录表
表D.0.18杆上电气设备安装检查记录表。

表D.0.1 路径复测记录表工程名称：线记1表D.0.2普通(掏挖)基础和拉线基础分坑及开挖检查记录表工程名称：线记2表D.0.3地基基坑（槽）检查记录表工程名称：线塔3表D.0.5铁塔基础浇筑检查记录表表D.0.6铁塔基础成型检查记录表表D.0.7混凝土电杆基础检查记录表表D.0.8铁塔组立检查记录表表D.0.9混凝土电杆组立检查记录表表D.0.10 铁塔拉线压接管检查记录表工程编号：线塔3液压管测点位置图备注1、外观检查包括管弯曲、裂纹等项目；2、管压接后推荐值：mm检查结论现场技术负责人专职质检员施工负责人监理工程师表D.0.11导、地线（光缆）展放施工检查记录表设计桩号：号至号放线段长：km 施工日期年月日检查日期年月日线类相别桩号线别导线左或上1（上或左）2（下或右）中1（上或左）2（下或右）右或下1（上或左）2（下或右）地线或光缆左右栏内以图表示：→耐张管；○直线管；●增加的直线管；□补修管；■预绞式接续条；W 缠绕补修序号检查（检验）项目性质质量标准检查结果损伤修补档数总档数1导地线严重损伤压接处理关键符合本规范第8.2.4条～第8.2.6条规定2 中度损伤压接处理关键符合本规范第8.2.4条～第8.2.6条规定3 轻微损伤压接处理关键符合本规范第8.2.4条～第8.2.6条规定4 同一档内链接管与补修管数量关键每线最多允许：连续管1个，补修管（预绞式连续条）3个5 各链接管与线夹间隔一般距耐张线夹大于或等于15m表D.0.13导、地线（光缆）紧线施工检查及验收记录表工程名称：线线3表D.0.14导地线（光缆）附件安装检查记录表工程编号：线线4表D.0.15光缆测试报告工程名称：线电1表D.0.16对地、风偏与交叉跨越检查记录表表D.0.17接地装置施工检查记录表表D.0.18杆上电气设备安装检查记录表。

表D.0.1 路径复测记录表工程名称：线记1表D.0.2普通(掏挖)基础和拉线基础分坑及开挖检查记录表工程名称：线记2表D.0.3地基基坑（槽）检查记录表工程名称：线塔3表D.0.5铁塔基础浇筑检查记录表工程名称：线基2表D.0.6铁塔基础成型检查记录表表D.0.7混凝土电杆基础检查记录表表D.0.8铁塔组立检查记录表表D.0.9混凝土电杆组立检查记录表表D.0.10 铁塔拉线压接管检查记录表工程编号：线塔3液压管测点位置图备注1、外观检查包括管弯曲、裂纹等项目；2、管压接后推荐值： mm检查结论现场技术负责人专职质检员施工负责人监理工程师表D.0.11导、地线（光缆）展放施工检查记录表设计桩号：号至号放线段长： km 施工日期年月日检查日期年月日线类相别桩号线别导线左或上1（上或左）2（下或右）中1（上或左）2（下或右）右或下1（上或左）2（下或右）地线或光缆左右栏内以图表示：→耐张管；○直线管；●增加的直线管；□补修管；■预绞式接续条；W 缠绕补修序号检查（检验）项目性质质量标准检查结果损伤修补档数总档数1导地线严重损伤压接处理关键符合本规范第8.2.4条～第8.2.6条规定2 中度损伤压接处理关键符合本规范第8.2.4条～第8.2.6条规定3 轻微损伤压接处理关键符合本规范第8.2.4条～第8.2.6条规定4 同一档内链接管与补修管数量关键每线最多允许：连续管1个，补修管（预绞式连续条）3个5 各链接管与线夹间隔一般距耐张线夹大于或等于15m表D.0.13导、地线（光缆）紧线施工检查及验收记录表工程名称：线线3表D.0.14导地线（光缆）附件安装检查记录表工程编号：线线4表D.0.15光缆测试报告工程名称：线电1表D.0.16对地、风偏与交叉跨越检查记录表表D.0.17接地装置施工检查记录表表D.0.18杆上电气设备安装检查记录表。

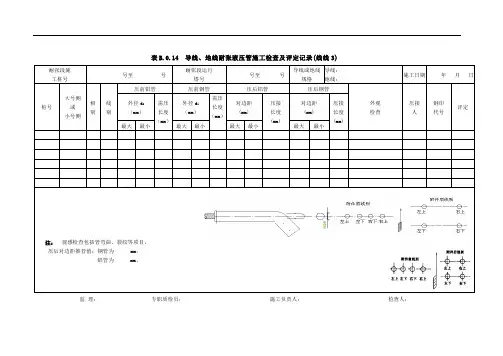

表B.0.14 导线、地线耐张液压管施工检查及评定记录(线线3)
耐张段施
工桩号
号至号
耐张段运行
塔号
号至号
导线或地线
规格
导线：
地线：
施工日期年月日桩号
大号侧
或
小号侧
相
别
线
别
压前铝管压前钢管压后铝管压后钢管
外观
检查
压接
人
钢印
代号
评定外径d2
（mm）
需压
长度
（mm）
外径d l
（mm）
需压
长度
（mm）
对边距
(mm)
压接
长度
(mm)
对边距
(mm)
压接
长度
(mm)
最大最小最大最小最大最小最大最小
注：观感检查包括管弯曲、裂纹等项目。

压后对边距推荐值：钢管为 mm：
铝管为 mm。

监理：专职质检员：施工负责人：检查人：。

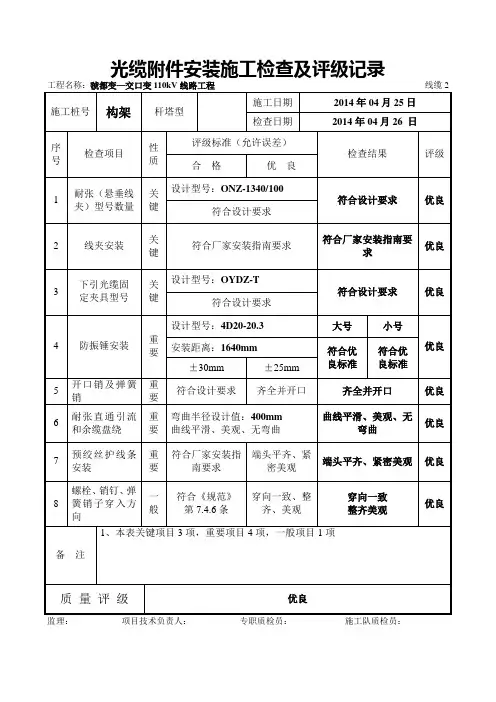

工程名称：虢都变—交口变110kV线路工程线缆2施工桩号构架杆塔型施工日期2014年04月25日检查日期2014年04月26 日序号检查项目性质评级标准（允许误差）检查结果评级合格优良1 耐张（悬垂线夹）型号数量关键设计型号：ONZ-1340/100符合设计要求优良符合设计要求2 线夹安装关键符合厂家安装指南要求符合厂家安装指南要求优良3 下引光缆固定夹具型号关键设计型号：OYDZ-T符合设计要求优良符合设计要求4 防振锤安装重要设计型号：4D20-20.3大号小号优良安装距离：1640mm 符合优良标准符合优良标准±30mm ±25mm5 开口销及弹簧销重要符合设计要求齐全并开口齐全并开口优良6 耐张直通引流和余缆盘绕重要弯曲半径设计值：400mm曲线平滑、美观、无弯曲曲线平滑、美观、无弯曲优良7 预绞丝护线条安装重要符合厂家安装指南要求端头平齐、紧密美观端头平齐、紧密美观优良8 螺栓、销钉、弹簧销子穿入方向一般符合《规范》第7.4.6条穿向一致、整齐、美观穿向一致整齐美观优良备注1、本表关键项目3项，重要项目4项，一般项目1项质量评级优良监理：项目技术负责人：专职质检员：施工队质检员：工程名称：虢都变—交口变110kV线路工程线缆2施工桩号1# 杆塔型原塔（虢风线1#）施工日期2014年04月25日检查日期2014年04月26 日序号检查项目性质评级标准（允许误差）检查结果评级合格优良1 耐张（悬垂线夹）型号数量关键设计型号：ONZ-1340/100符合设计要求优良符合设计要求2 线夹安装关键符合厂家安装指南要求符合厂家安装指南要求优良3 下引光缆固定夹具型号关键设计型号：OYDZ-T符合设计要求优良符合设计要求4 防振锤安装重要设计型号：4D20-20.3大号小号优良安装距离：1640mm 符合优良标准符合优良标准±30mm ±25mm5 开口销及弹簧销重要符合设计要求齐全并开口齐全并开口优良6 耐张直通引流和余缆盘绕重要弯曲半径设计值：400mm曲线平滑、美观、无弯曲曲线平滑、美观、无弯曲优良7 预绞丝护线条安装重要符合厂家安装指南要求端头平齐、紧密美观端头平齐、紧密美观优良8 螺栓、销钉、弹簧销子穿入方向一般符合《规范》第7.4.6条穿向一致、整齐、美观穿向一致整齐美观优良备注1、本表关键项目3项，重要项目4项，一般项目1项质量评级优良监理：项目技术负责人：专职质检员：施工队质检员：工程名称：虢都变—交口变110kV线路工程线缆2施工桩号2# 杆塔型1B2—J4 施工日期2014年03月25日检查日期2014年03月26 日序号检查项目性质评级标准（允许误差）检查结果评级合格优良1 耐张（悬垂线夹）型号数量关键设计型号：ONZ-1340/100符合设计要求优良符合设计要求2 线夹安装关键符合厂家安装指南要求符合厂家安装指南要求优良3 下引光缆固定夹具型号关键设计型号：OYDZ-T符合设计要求优良符合设计要求4 防振锤安装重要设计型号：4D20-20.3大号小号优良安装距离：1640mm 符合优良标准符合优良标准±30mm ±25mm5 开口销及弹簧销重要符合设计要求齐全并开口齐全并开口优良6 耐张直通引流和余缆盘绕重要弯曲半径设计值：400mm曲线平滑、美观、无弯曲曲线平滑、美观、无弯曲优良7 预绞丝护线条安装重要符合厂家安装指南要求端头平齐、紧密美观端头平齐、紧密美观优良8 螺栓、销钉、弹簧销子穿入方向一般符合《规范》第7.4.6条穿向一致、整齐、美观穿向一致整齐美观优良备注1、本表关键项目3项，重要项目4项，一般项目1项质量评级优良监理：项目技术负责人：专职质检员：施工队质检员：工程名称：虢都变—交口变110kV线路工程线缆2施工桩号3# 杆塔型1B2—ZM2施工日期2014年03月25日检查日期2014年03月26 日序号检查项目性质评级标准（允许误差）检查结果评级合格优良1 耐张（悬垂线夹）型号数量关键设计型号：OSXC-1360/70A符合设计要求优良符合设计要求2 线夹安装关键符合厂家安装指南要求符合厂家安装指南要求优良3 下引光缆固定夹具型号关键设计型号：OYDZ-T符合设计要求优良符合设计要求4 防振锤安装重要设计型号：4D20-20.3大号小号优良安装距离：1640mm 符合优良标准符合优良标准±30mm ±25mm5 开口销及弹簧销重要符合设计要求齐全并开口齐全并开口优良6 耐张直通引流和余缆盘绕重要弯曲半径设计值：400mm曲线平滑、美观、无弯曲曲线平滑、美观、无弯曲优良7 预绞丝护线条安装重要符合厂家安装指南要求端头平齐、紧密美观端头平齐、紧密美观优良8 螺栓、销钉、弹簧销子穿入方向一般符合《规范》第7.4.6条穿向一致、整齐、美观穿向一致整齐美观优良备注1、本表关键项目3项，重要项目4项，一般项目1项质量评级优良监理：项目技术负责人：专职质检员：施工队质检员：工程名称：虢都变—交口变110kV线路工程线缆2施工桩号4# 杆塔型1B2—ZM2施工日期2014年03月25日检查日期2014年03月26 日序号检查项目性质评级标准（允许误差）检查结果评级合格优良1 耐张（悬垂线夹）型号数量关键设计型号：OSXC-1360/70A符合设计要求优良符合设计要求2 线夹安装关键符合厂家安装指南要求符合厂家安装指南要求优良3 下引光缆固定夹具型号关键设计型号：OYDZ-T符合设计要求优良符合设计要求4 防振锤安装重要设计型号：4D20-20.3大号小号优良安装距离：1640mm 符合优良标准符合优良标准±30mm ±25mm5 开口销及弹簧销重要符合设计要求齐全并开口齐全并开口优良6 耐张直通引流和余缆盘绕重要弯曲半径设计值：400mm曲线平滑、美观、无弯曲曲线平滑、美观、无弯曲优良7 预绞丝护线条安装重要符合厂家安装指南要求端头平齐、紧密美观端头平齐、紧密美观优良8 螺栓、销钉、弹簧销子穿入方向一般符合《规范》第7.4.6条穿向一致、整齐、美观穿向一致整齐美观优良备注1、本表关键项目3项，重要项目4项，一般项目1项质量评级优良监理：项目技术负责人：专职质检员：施工队质检员：工程名称：虢都变—交口变110kV线路工程线缆2施工桩号5# 杆塔型1B2—ZM2施工日期2014年03月25日检查日期2014年03月26 日序号检查项目性质评级标准（允许误差）检查结果评级合格优良1 耐张（悬垂线夹）型号数量关键设计型号：OSXC-1360/70A符合设计要求优良符合设计要求2 线夹安装关键符合厂家安装指南要求符合厂家安装指南要求优良3 下引光缆固定夹具型号关键设计型号：OYDZ-T符合设计要求优良符合设计要求4 防振锤安装重要设计型号：4D20-20.3大号小号优良安装距离：1640mm 符合优良标准符合优良标准±30mm ±25mm5 开口销及弹簧销重要符合设计要求齐全并开口齐全并开口优良6 耐张直通引流和余缆盘绕重要弯曲半径设计值：400mm曲线平滑、美观、无弯曲曲线平滑、美观、无弯曲优良7 预绞丝护线条安装重要符合厂家安装指南要求端头平齐、紧密美观端头平齐、紧密美观优良8 螺栓、销钉、弹簧销子穿入方向一般符合《规范》第7.4.6条穿向一致、整齐、美观穿向一致整齐美观优良备注1、本表关键项目3项，重要项目4项，一般项目1项质量评级优良监理：项目技术负责人：专职质检员：施工队质检员：工程名称：虢都变—交口变110kV线路工程线缆2施工桩号6# 杆塔型1B2—J1 施工日期2014年03月25日检查日期2014年03月26 日序号检查项目性质评级标准（允许误差）检查结果评级合格优良1 耐张（悬垂线夹）型号数量关键设计型号：ONZ-1340/100符合设计要求优良符合设计要求2 线夹安装关键符合厂家安装指南要求符合厂家安装指南要求优良3 下引光缆固定夹具型号关键设计型号：OYDZ-T符合设计要求优良符合设计要求4 防振锤安装重要设计型号：4D20-20.3大号小号优良安装距离：1640mm 符合优良标准符合优良标准±30mm ±25mm5 开口销及弹簧销重要符合设计要求齐全并开口齐全并开口优良6 耐张直通引流和余缆盘绕重要弯曲半径设计值：400mm曲线平滑、美观、无弯曲曲线平滑、美观、无弯曲优良7 预绞丝护线条安装重要符合厂家安装指南要求端头平齐、紧密美观端头平齐、紧密美观优良8 螺栓、销钉、弹簧销子穿入方向一般符合《规范》第7.4.6条穿向一致、整齐、美观穿向一致整齐美观优良备注1、本表关键项目3项，重要项目4项，一般项目1项质量评级优良监理：项目技术负责人：专职质检员：施工队质检员：工程名称：虢都变—交口变110kV线路工程线缆2施工桩号7# 杆塔型1B2—J4 施工日期2014年04月21日检查日期2014年04月22 日序号检查项目性质评级标准（允许误差）检查结果评级合格优良1 耐张（悬垂线夹）型号数量关键设计型号：ONZ-1340/100符合设计要求优良符合设计要求2 线夹安装关键符合厂家安装指南要求符合厂家安装指南要求优良3 下引光缆固定夹具型号关键设计型号：OYDZ-T符合设计要求优良符合设计要求4 防振锤安装重要设计型号：4D20-20.3大号小号优良安装距离：1640mm 符合优良标准符合优良标准±30mm ±25mm5 开口销及弹簧销重要符合设计要求齐全并开口齐全并开口优良6 耐张直通引流和余缆盘绕重要弯曲半径设计值：400mm曲线平滑、美观、无弯曲曲线平滑、美观、无弯曲优良7 预绞丝护线条安装重要符合厂家安装指南要求端头平齐、紧密美观端头平齐、紧密美观优良8 螺栓、销钉、弹簧销子穿入方向一般符合《规范》第7.4.6条穿向一致、整齐、美观穿向一致整齐美观优良备注1、本表关键项目3项，重要项目4项，一般项目1项质量评级优良监理：项目技术负责人：专职质检员：施工队质检员：工程名称：虢都变—交口变110kV线路工程线缆2施工桩号8# 杆塔型1B2—ZM2施工日期2014年04月21日检查日期2014年04月22日序号检查项目性质评级标准（允许误差）检查结果评级合格优良1 耐张（悬垂线夹）型号数量关键设计型号：OSXC-1360/70A符合设计要求优良符合设计要求2 线夹安装关键符合厂家安装指南要求符合厂家安装指南要求优良3 下引光缆固定夹具型号关键设计型号：OYDZ-T符合设计要求优良符合设计要求4 防振锤安装重要设计型号：4D20-20.3大号小号优良安装距离：1640mm 符合优良标准符合优良标准±30mm ±25mm5 开口销及弹簧销重要符合设计要求齐全并开口齐全并开口优良6 耐张直通引流和余缆盘绕重要弯曲半径设计值：400mm曲线平滑、美观、无弯曲曲线平滑、美观、无弯曲优良7 预绞丝护线条安装重要符合厂家安装指南要求端头平齐、紧密美观端头平齐、紧密美观优良8 螺栓、销钉、弹簧销子穿入方向一般符合《规范》第7.4.6条穿向一致、整齐、美观穿向一致整齐美观优良备注1、本表关键项目3项，重要项目4项，一般项目1项质量评级优良监理：项目技术负责人：专职质检员：施工队质检员：工程名称：虢都变—交口变110kV线路工程线缆2施工桩号9# 杆塔型1B2—ZM2施工日期2014年04月21日检查日期2014年04月22 日序号检查项目性质评级标准（允许误差）检查结果评级合格优良1 耐张（悬垂线夹）型号数量关键设计型号：OSXC-1360/70A符合设计要求优良符合设计要求2 线夹安装关键符合厂家安装指南要求符合厂家安装指南要求优良3 下引光缆固定夹具型号关键设计型号：OYDZ-T符合设计要求优良符合设计要求4 防振锤安装重要设计型号：4D20-20.3大号小号优良安装距离：1640mm 符合优良标准符合优良标准±30mm ±25mm5 开口销及弹簧销重要符合设计要求齐全并开口齐全并开口优良6 耐张直通引流和余缆盘绕重要弯曲半径设计值：400mm曲线平滑、美观、无弯曲曲线平滑、美观、无弯曲优良7 预绞丝护线条安装重要符合厂家安装指南要求端头平齐、紧密美观端头平齐、紧密美观优良8 螺栓、销钉、弹簧销子穿入方向一般符合《规范》第7.4.6条穿向一致、整齐、美观穿向一致整齐美观优良备注1、本表关键项目3项，重要项目4项，一般项目1项质量评级优良监理：项目技术负责人：专职质检员：施工队质检员：工程名称：虢都变—交口变110kV线路工程线缆2施工桩号10# 杆塔型1B2—ZM3施工日期2014年04月21日检查日期2014年04月22 日序号检查项目性质评级标准（允许误差）检查结果评级合格优良1 耐张（悬垂线夹）型号数量关键设计型号：OSXC-1360/70A符合设计要求优良符合设计要求2 线夹安装关键符合厂家安装指南要求符合厂家安装指南要求优良3 下引光缆固定夹具型号关键设计型号：OYDZ-T符合设计要求优良符合设计要求4 防振锤安装重要设计型号：4D20-20.3大号小号优良安装距离：1640mm 符合优良标准符合优良标准±30mm ±25mm5 开口销及弹簧销重要符合设计要求齐全并开口齐全并开口优良6 耐张直通引流和余缆盘绕重要弯曲半径设计值：400mm曲线平滑、美观、无弯曲曲线平滑、美观、无弯曲优良7 预绞丝护线条安装重要符合厂家安装指南要求端头平齐、紧密美观端头平齐、紧密美观优良8 螺栓、销钉、弹簧销子穿入方向一般符合《规范》第7.4.6条穿向一致、整齐、美观穿向一致整齐美观优良备注1、本表关键项目3项，重要项目4项，一般项目1项质量评级优良监理：项目技术负责人：专职质检员：施工队质检员：工程名称：虢都变—交口变110kV线路工程线缆2施工桩号11# 杆塔型1B2—ZM2施工日期2014年04月21日检查日期2014年04月22 日序号检查项目性质评级标准（允许误差）检查结果评级合格优良1 耐张（悬垂线夹）型号数量关键设计型号：OSXC-1360/70A符合设计要求优良符合设计要求2 线夹安装关键符合厂家安装指南要求符合厂家安装指南要求优良3 下引光缆固定夹具型号关键设计型号：OYDZ-T符合设计要求优良符合设计要求4 防振锤安装重要设计型号：4D20-20.3大号小号优良安装距离：1640mm 符合优良标准符合优良标准±30mm ±25mm5 开口销及弹簧销重要符合设计要求齐全并开口齐全并开口优良6 耐张直通引流和余缆盘绕重要弯曲半径设计值：400mm曲线平滑、美观、无弯曲曲线平滑、美观、无弯曲优良7 预绞丝护线条安装重要符合厂家安装指南要求端头平齐、紧密美观端头平齐、紧密美观优良8 螺栓、销钉、弹簧销子穿入方向一般符合《规范》第7.4.6条穿向一致、整齐、美观穿向一致整齐美观优良备注1、本表关键项目3项，重要项目4项，一般项目1项质量评级优良监理：项目技术负责人：专职质检员：施工队质检员：光缆附件安装施工检查及评级记录工程名称：虢都变—交口变110kV线路工程线缆2施工桩号12# 杆塔型1B2—ZM2施工日期2014年04月21日检查日期2014年04月22 日序号检查项目性质评级标准（允许误差）检查结果评级合格优良1 耐张（悬垂线夹）型号数量关键设计型号：OSXC-1360/70A符合设计要求优良符合设计要求2 线夹安装关键符合厂家安装指南要求符合厂家安装指南要求优良3 下引光缆固定夹具型号关键设计型号：OYDZ-T符合设计要求优良符合设计要求4 防振锤安装重要设计型号：4D20-20.3大号小号优良安装距离：1640mm 符合优良标准符合优良标准±30mm ±25mm5 开口销及弹簧销重要符合设计要求齐全并开口齐全并开口优良6 耐张直通引流和余缆盘绕重要弯曲半径设计值：400mm曲线平滑、美观、无弯曲曲线平滑、美观、无弯曲优良7 预绞丝护线条安装重要符合厂家安装指南要求端头平齐、紧密美观端头平齐、紧密美观优良8 螺栓、销钉、弹簧销子穿入方向一般符合《规范》第7.4.6条穿向一致、整齐、美观穿向一致整齐美观优良备注1、本表关键项目3项，重要项目4项，一般项目1项质量评级优良监理：项目技术负责人：专职质检员：施工队质检员：工程名称：虢都变—交口变110kV线路工程线缆2施工桩号13# 杆塔型1B2—J2 施工日期2014年04月21日检查日期2014年04月22日序号检查项目性质评级标准（允许误差）检查结果评级合格优良1 耐张（悬垂线夹）型号数量关键设计型号：ONZ-1340/100符合设计要求优良符合设计要求2 线夹安装关键符合厂家安装指南要求符合厂家安装指南要求优良3 下引光缆固定夹具型号关键设计型号：OYDZ-T符合设计要求优良符合设计要求4 防振锤安装重要设计型号：4D20-20.3大号小号优良安装距离：1640mm 符合优良标准符合优良标准±30mm ±25mm5 开口销及弹簧销重要符合设计要求齐全并开口齐全并开口优良6 耐张直通引流和余缆盘绕重要弯曲半径设计值：400mm曲线平滑、美观、无弯曲曲线平滑、美观、无弯曲优良7 预绞丝护线条安装重要符合厂家安装指南要求端头平齐、紧密美观端头平齐、紧密美观优良8 螺栓、销钉、弹簧销子穿入方向一般符合《规范》第7.4.6条穿向一致、整齐、美观穿向一致整齐美观优良备注1、本表关键项目3项，重要项目4项，一般项目1项质量评级优良监理：项目技术负责人：专职质检员：施工队质检员：工程名称：虢都变—交口变110kV线路工程线缆2施工桩号14# 杆塔型1B2—ZM3施工日期2014年04月09日检查日期2014年04月10 日序号检查项目性质评级标准（允许误差）检查结果评级合格优良1 耐张（悬垂线夹）型号数量关键设计型号：OSXC-1360/70A符合设计要求优良符合设计要求2 线夹安装关键符合厂家安装指南要求符合厂家安装指南要求优良3 下引光缆固定夹具型号关键设计型号：OYDZ-T符合设计要求优良符合设计要求4 防振锤安装重要设计型号：4D20-20.3大号小号优良安装距离：1640mm 符合优良标准符合优良标准±30mm ±25mm5 开口销及弹簧销重要符合设计要求齐全并开口齐全并开口优良6 耐张直通引流和余缆盘绕重要弯曲半径设计值：400mm曲线平滑、美观、无弯曲曲线平滑、美观、无弯曲优良7 预绞丝护线条安装重要符合厂家安装指南要求端头平齐、紧密美观端头平齐、紧密美观优良8 螺栓、销钉、弹簧销子穿入方向一般符合《规范》第7.4.6条穿向一致、整齐、美观穿向一致整齐美观优良备注1、本表关键项目3项，重要项目4项，一般项目1项质量评级优良监理：项目技术负责人：专职质检员：施工队质检员：工程名称：虢都变—交口变110kV线路工程线缆2施工桩号15# 杆塔型1B2—ZM3施工日期2014年04月09日检查日期2014年04月10 日序号检查项目性质评级标准（允许误差）检查结果评级合格优良1 耐张（悬垂线夹）型号数量关键设计型号：OSXC-1360/70A符合设计要求优良符合设计要求2 线夹安装关键符合厂家安装指南要求符合厂家安装指南要求优良3 下引光缆固定夹具型号关键设计型号：OYDZ-T符合设计要求优良符合设计要求4 防振锤安装重要设计型号：4D20-20.3大号小号优良安装距离：1640mm 符合优良标准符合优良标准±30mm ±25mm5 开口销及弹簧销重要符合设计要求齐全并开口齐全并开口优良6 耐张直通引流和余缆盘绕重要弯曲半径设计值：400mm曲线平滑、美观、无弯曲曲线平滑、美观、无弯曲优良7 预绞丝护线条安装重要符合厂家安装指南要求端头平齐、紧密美观端头平齐、紧密美观优良8 螺栓、销钉、弹簧销子穿入方向一般符合《规范》第7.4.6条穿向一致、整齐、美观穿向一致整齐美观优良备注1、本表关键项目3项，重要项目4项，一般项目1项质量评级优良监理：项目技术负责人：专职质检员：施工队质检员：工程名称：虢都变—交口变110kV线路工程线缆2施工桩号16# 杆塔型1B2—ZM3施工日期2014年04月09日检查日期2014年04月10 日序号检查项目性质评级标准（允许误差）检查结果评级合格优良1 耐张（悬垂线夹）型号数量关键设计型号：OSXC-1360/70A符合设计要求优良符合设计要求2 线夹安装关键符合厂家安装指南要求符合厂家安装指南要求优良3 下引光缆固定夹具型号关键设计型号：OYDZ-T符合设计要求优良符合设计要求4 防振锤安装重要设计型号：4D20-20.3大号小号优良安装距离：1640mm 符合优良标准符合优良标准±30mm ±25mm5 开口销及弹簧销重要符合设计要求齐全并开口齐全并开口优良6 耐张直通引流和余缆盘绕重要弯曲半径设计值：400mm曲线平滑、美观、无弯曲曲线平滑、美观、无弯曲优良7 预绞丝护线条安装重要符合厂家安装指南要求端头平齐、紧密美观端头平齐、紧密美观优良8 螺栓、销钉、弹簧销子穿入方向一般符合《规范》第7.4.6条穿向一致、整齐、美观穿向一致整齐美观优良备注1、本表关键项目3项，重要项目4项，一般项目1项质量评级优良监理：项目技术负责人：专职质检员：施工队质检员：工程名称：虢都变—交口变110kV线路工程线缆2施工桩号17# 杆塔型1B2—ZM3施工日期2014年04月09日检查日期2014年04月10 日序号检查项目性质评级标准（允许误差）检查结果评级合格优良1 耐张（悬垂线夹）型号数量关键设计型号：OSXC-1360/70A符合设计要求优良符合设计要求2 线夹安装关键符合厂家安装指南要求符合厂家安装指南要求优良3 下引光缆固定夹具型号关键设计型号：OYDZ-T符合设计要求优良符合设计要求4 防振锤安装重要设计型号：4D20-20.3大号小号优良安装距离：1640mm 符合优良标准符合优良标准±30mm ±25mm5 开口销及弹簧销重要符合设计要求齐全并开口齐全并开口优良6 耐张直通引流和余缆盘绕重要弯曲半径设计值：400mm曲线平滑、美观、无弯曲曲线平滑、美观、无弯曲优良7 预绞丝护线条安装重要符合厂家安装指南要求端头平齐、紧密美观端头平齐、紧密美观优良8 螺栓、销钉、弹簧销子穿入方向一般符合《规范》第7.4.6条穿向一致、整齐、美观穿向一致整齐美观优良备注1、本表关键项目3项，重要项目4项，一般项目1项质量评级优良监理：项目技术负责人：专职质检员：施工队质检员：工程名称：虢都变—交口变110kV线路工程线缆2施工桩号18# 杆塔型1B2—J2 施工日期2014年04月09日检查日期2014年04月10 日序号检查项目性质评级标准（允许误差）检查结果评级合格优良1 耐张（悬垂线夹）型号数量关键设计型号：ONZ-1340/100符合设计要求优良符合设计要求2 线夹安装关键符合厂家安装指南要求符合厂家安装指南要求优良3 下引光缆固定夹具型号关键设计型号：OYDZ-T符合设计要求优良符合设计要求4 防振锤安装重要设计型号：4D20-20.3大号小号优良安装距离：1640mm 符合优良标准符合优良标准±30mm ±25mm5 开口销及弹簧销重要符合设计要求齐全并开口齐全并开口优良6 耐张直通引流和余缆盘绕重要弯曲半径设计值：400mm曲线平滑、美观、无弯曲曲线平滑、美观、无弯曲优良7 预绞丝护线条安装重要符合厂家安装指南要求端头平齐、紧密美观端头平齐、紧密美观优良8 螺栓、销钉、弹簧销子穿入方向一般符合《规范》第7.4.6条穿向一致、整齐、美观穿向一致整齐美观优良备注1、本表关键项目3项，重要项目4项，一般项目1项质量评级优良监理：项目技术负责人：专职质检员：施工队质检员：。

表D.0.13导、地线（光缆）紧线施工检查及验收记录表
工程名称：线线3
耐张段号耐张段长
导地线及
光缆型号
施工日期年月日
观测档号观测档距检查日期年月日
线类相别线别观测时
温度
设计弧垂
（mm）
实测弧垂
（mm）
子导线偏差
（mm0
相间偏差
（mm）
子导线间偏
差（mm）
导线左
或
上
1
（上或左）
2
（下或右）中
1
（上或左）
2
（下或右）
右
或
下
1
（上或左）
2
（下或右）
地线
或
光缆
左
右
续表D.0.13
序
号
检查（检验）项目性质质量标准检查结果1 相位排列关键符合规范要求
2 导线同相子导线弧垂偏差（mm）重要无间隔棒垂直双分裂导线
100
有间隔棒80
3 导、地线弧垂（紧线时）重要+5%，-2.5%
4 导、地线相间弧垂偏差（mm）重要200
5 耐张连接金具规格、数量关键符合设计要求
6 耐张线夹（预绞丝）安装关键符合设计要求
7 OPGW光缆弧垂（紧线时）关键±2.5%
8 光缆尾纤处理关键
缆盘最小盘径大于允许弯曲半径的2倍，无纽劲，端
头密封良好
备注检查结论
现场技术负责人专职
质检员
施工
负责人
监理
工程师。

兴达注汽项目组接地线检查表接地线使用注意事项：临时性接地线是从事电气工作必不可少的一种安全工具，它便于携带，可在现场灵活使用，所以也叫便携式接地线。

挂接地线是保护工作人员的一道安全屏障，可防止突然来电对人体的伤害。

但实际工作中，由于接地线使用频繁且操作看似简单，容易使人产生麻痹思想，其重要性也往往被人忽视，经常出现不正确的使用情况，以致降低甚至有时失去了接地线的安全保护作用，必须引起足够重视。

挂接地线是一项重要的电气安全技术措施，其操作过程应该严肃、认真、符合技术规范要求，千万不可马虎大意。

挂接地线是在停电后所采用的安全预防措施，若不使用或者不正确使用接地线，往往会加大事故侵害发生的几率。

因此，要正确使用接地线，规范挂、拆接地线的行为，自觉培养严谨的安全工作作风，提高自身的安全素质，才能拒危险隐患于千里之外，才能避免由于接地线原因引起的电气事故。

实际工作中，接地线的使用应注意以下事项(1)工作之前必须检查接地线。

软铜线是否断头，螺丝连接处有无松动，线钩的弹力是否正常，不符合要求应及时调换或修好后再使用。

(2)挂接地线前必须先验电，未验电挂接地线是基层中较普遍的习惯性违章行为，而验电的目的是确认现场是否已停电，能消除停错电、未停电的人为失误，防止带电挂接地线。

(3)在打接地桩时，要选择粘结性强的、有机质多的、潮湿的实地表层，避开过于松散、坚硬风化、回填土及干燥的地表层，目的是降低接地回路的土壤电阻和接触电阻，能快速疏通事故大电流，保证接地质量。

(4)不得将接地线挂在线路的拉线或金属管上。

其接地电阻不稳定，往往太大，不符合技术要求，还有可能使金属管带电，给他人造成危害。

(5)要爱护接地线。

接地线在使用过程中不得扭花，不用时应将软铜线盘好，接地线在拆除后，不得随地乱扔，注意接地线的清洁工作，预防泥沙、杂物进入接地装置的孔隙之中，从而影响正常的使用。

(6)按不同电压等级选用对应规格的接地线。

这也是容易发生习惯性违章之处，地线的线径要与电气设备的电压等级相匹配，才能通过事故大电流。

表D.0.14 导地线（光缆）附件安装检查记录表工程名称：线线4设计桩号杆塔型式呼称高施工日期年月日塔全高检查日期年月日序号检查（检验）项目性质质量标准检查结果送侧中受侧1 金具规格、数量关键符合设计要求2 开口销及弹簧销关键符合本规范第8.6.16条规定3 螺栓穿向及紧固重要符合设计要求4 预绞丝护线条安装一般每条的中心与线夹中心应重合对导线包裹应紧固5 防震锤及阻尼线安装距离（mm）一般设计值：±306导地线项目跳线对杆塔最小间隙（m）左或上关键设计值：中符合设计要求右或下7弧垂（m）左或上一般设计值：中符合设计要求右或下8跳线联板及幷沟线夹连接关键符合本规范第8.6.23条规定9 绝缘子的规格、数量关键符合设计要求10 跳线制作重要符合本规范第8.6.22条规定续表D.0.14序号检查（检验）项目性质质量标准检查结果送侧中受侧11导地线项目悬垂绝缘子串倾斜偏差一般5º（最大70mm）12 绝缘避雷线放电间隙一般±213 铝包带缠绕一般符合本规范第8.6.18条规定14 间隔棒安装一般第一个±1.5%L，中间±3%L15光缆项目分流线（接地）悬垂线夹安装关键符合设计要求16 接线盒安装位置重要符合设计要求17 耐张塔引下线安装一般符合设计要求备注L为次档距检查结论现场技术负责人专职质检员施工工程师监理工程师。

表D.0.1 路径复测记录表
工程名称：线记1
表D.0.2普通(掏挖)基础和拉线基础分坑及开挖检查记录表
工程名称：线记2
表D.0.3地基基坑（槽）检查记录表
工程名称：线记3
表D.0.7混凝土电杆基础检查记录表
表D.0.8铁塔组立检查记录表
表D.0.9混凝土电杆组立检查记录表
表D.0.11导、地线（光缆）展放施工检查记录表
表D.0.13导、地线（光缆）紧线施工检查及验收记录表
表D.0.14导、地线（光缆）紧线施工检查及验收记录表
表D.0.15光缆测试报告
表D.0.16对地、风偏与交叉跨越检查记录表
表D.0.17接地装置施工检查记录表
表D.0.18杆上电气设备安装检查记录表。

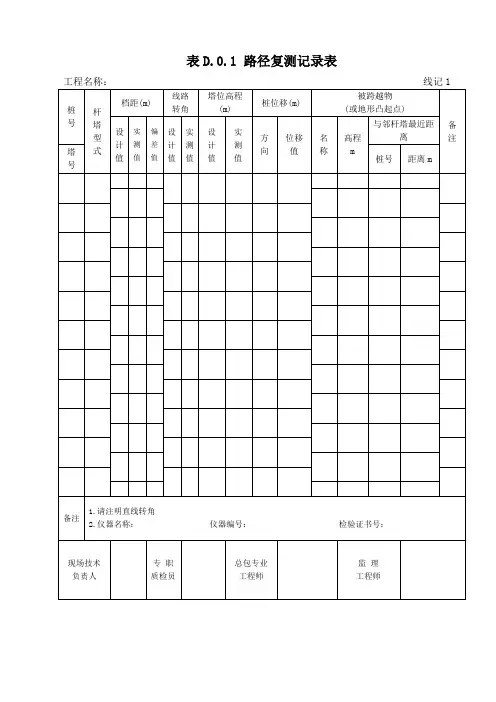

表D.0.1 路径复测记录表工程名称：线记1桩号杆塔型式档距(m)线路转角塔位高程(m)桩位移(m)被跨越物(或地形凸起点)备注设计值实测值偏差值设计值实测值设计值实测值方向位移值名称高程m与邻杆塔最近距离塔号桩号距离m备注1.请注明直线转角2.仪器名称：仪器编号：检验证书号：现场技术负责人专职质检员施工负责人监理工程师表D.0.2普通(掏挖)基础和拉线基础分坑及开挖检查记录表工程名称：线记2设计桩号杆塔型基础型施工日期年月日呼称高施工基面检查日期年月日序号检查项目允许偏差检查结果备注1 转角杆塔角度设计值：1′30″允许偏差：1′30″2 直线杆塔桩（mm）横线路：503基础根开及对角线尺寸mm设计值AB BC CD AB BCAC DA BD CD DA±2‰AC BD4 基础坑深/mm设计值： A B C D+100 ， -505基础坑底板断面尺寸设计值： A B C D-1%6 拉线基础坑位置（mm）设计值：A B C D±1%LE F G L7 拉线基础坑坑深（mm）设计值：A B C D+100E F G L8 拉线坑马道坡度及方向符合实际要求备注1.L为拉线基础坑中心至拉线固定点水平距离。

2.仪器名称：仪器编号：检验证书号：3.掏挖基础尺寸不允许有负偏差现场技术负责人专职质检员总包专业工程师监理工程师表D.0.3地基基坑（槽）检查记录表工程名称：线塔3设计桩号杆塔型基础型施工日期年月日呼称高施工基面检查日期年月日序号检查（检验）项目性质质量标准（允许偏差）检查结果检查结论1 基坑（槽）底土质类别关键符合设计要求ABCD2地质基坑草图：施工单位代表：年月日3总包核查意见：设计核查意见：监理鉴定意见：总包代表：年月日设计代表：年月日监理代表：年月日备注设计有验槽要求的基础填写本表表D.0.5铁塔基础浇筑检查记录表工程名称：线基2设计桩号杆塔型施工基面施工日期年月日基础型检查日期年月日序号检查（检验）项目性质质量标准检查结果A B C D1 地脚螺栓（锚杆）规格数量关键设计值：符合设计要求2 主钢筋规格数量关键设计值：符合设计要求3 底层（角钢插入）断面尺寸（mm）重要-1%4 基础（锚杆）埋深（mm）重要+100，-505 钢筋保护层厚度（mm）重要-5备注掏挖、岩石基础的尺寸不允许有负偏差检查结论现场技术负责人专职质检员总包专业工程师监理工程师表D.0.6铁塔基础成型检查记录表工程名称：线基3设计桩号杆塔型施工基面施工日期年月日基础型检查日期年月日序号检查（检验）项目性质质量标准检查结果A B C D1 混凝土强度关键设计值：试块强度： MPa 不小于设计值实验报告编号：2 立柱断面尺寸（mm）重要-1%3 整基基础中心位移顺线路重要30横线路304 整基基础扭转（´）重要105 回填土重要符合规范第5.0.5条～第5.0.11条规定6 同组地脚螺栓中心与立柱中心偏移（mm）一般107 基础顶面高差（mm）一般 58 基础（插入式角钢顶棱）根开及对角线尺寸（mm）设计值一般AB: BC: CD: AB BC CD DADA: AC: BD:允许偏差插入式：±1%螺栓式：±2%AC BD9 混凝土表面质量外观外观质量无缺陷及表面平整光滑备注L为拉线环中心至拉线固定点的水平距离检查结论现场技术负责人专职质检员总包专业工程师监理工程师表D.0.7混凝土电杆基础检查记录表工程名称：线基4设计桩号杆塔型施工基面施工日期年月日基础型检查日期年月日序号检查（检验）项目性质质量标准检查结果1 预制件规格、数量关键符合设计要求2 预制件强度关键设计值：试块强度： Mpa实验报告编号：符合设计要求3 拉环、拉棒规格数量关键符合设计要求4 底盘埋深（mm）关键设计值：左右+100，-505 拉盘埋深（mm）关键设计值： A B C D E F G L+1006 底盘高差关键±20 左右7 整基基础中心位移顺线路关键50横线路508 回填土关键符合本规范第5.0.5条～第5.0.11条规定9 跟开尺寸（mm）一般设计值：±2010 迈步一般3011 拉盘中心位移一般延拉线方向，其左右：1%L 延拉线方向。

表D.0.14 导地线（光缆）附件安装检查记录表工程名称：线线4设计桩号杆塔型式呼称高施工日期年月日塔全高检查日期年月日序号检查（检验）项目性质质量标准检查结果送侧中受侧1 金具规格、数量关键符合设计要求2 开口销及弹簧销关键符合本规范第8.6.16条规定3 螺栓穿向及紧固重要符合设计要求4 预绞丝护线条安装一般每条的中心与线夹中心应重合对导线包裹应紧固5 防震锤及阻尼线安装距离（mm）一般设计值：±306导地线项目跳线对杆塔最小间隙（m）左或上关键设计值：中符合设计要求右或下7弧垂（m）左或上一般设计值：中符合设计要求右或下8跳线联板及幷沟线夹连接关键符合本规范第8.6.23条规定9 绝缘子的规格、数量关键符合设计要求10 跳线制作重要符合本规范第8.6.22条规定续表D.0.14序号检查（检验）项目性质质量标准检查结果送侧中受侧11导地线项目悬垂绝缘子串倾斜偏差一般5º（最大70mm）12 绝缘避雷线放电间隙一般±213 铝包带缠绕一般符合本规范第8.6.18条规定14 间隔棒安装一般第一个±1.5%L，中间±3%L15光缆项目分流线（接地）悬垂线夹安装关键符合设计要求16 接线盒安装位置重要符合设计要求17 耐张塔引下线安装一般符合设计要求备注L为次档距检查结论现场技术负责人专职质检员施工工程师监理工程师。

表D.0.1 路径复测记录表工程名称：线记1桩号杆塔型式档距(m)线路转角塔位高程(m)桩位移(m)被跨越物(或地形凸起点)备注设计值实测值偏差值设计值实测值设计值实测值方向位移值名称高程m与邻杆塔最近距离塔号桩号距离m备注1.请注明直线转角2.仪器名称：仪器编号：检验证书号：现场技术负责人专职质检员施工负责人监理工程师表D.0.2普通(掏挖)基础和拉线基础分坑及开挖检查记录表工程名称：线记2设计桩号杆塔型基础型施工日期年月日呼称高施工基面检查日期年月日序号检查项目允许偏差检查结果备注1 转角杆塔角度设计值：1′30″允许偏差：1′30″2 直线杆塔桩（mm）横线路：503基础根开及对角线尺寸mm设计值ABBCCD AB BCACDABD CD DA±2‰AC BD4 基础坑深/mm 设计值： A B C D +100 ，-505基础坑底板断面尺寸设计值： A B C D-1%6拉线基础坑位置（mm）设计值：A B C D±1%LE F G L7拉线基础坑坑深（mm）设计值：A B C D+100E F G L8 拉线坑马道坡度及方向符合实际要求备注1.L为拉线基础坑中心至拉线固定点水平距离。

2.仪器名称：仪器编号：检验证书号：3.掏挖基础尺寸不允许有负偏差现场技术负责人专职质检员总包专业工程师监理工程师表D.0.3地基基坑（槽）检查记录表工程名称：线塔3设计桩号杆塔型基础型施工日期年月日呼称高施工基面检查日期年月日序号检查（检验）项目性质质量标准（允许偏差）检查结果检查结论1基坑（槽）底土质类别关键符合设计要求ABCD2地质基坑草图：施工单位代表：年月日3总包核查意见：总包代表：年月日设计核查意见：设计代表：年月日监理鉴定意见：监理代表：年月日备注设计有验槽要求的基础填写本表表D.0.5铁塔基础浇筑检查记录表工程名称：线基2设计桩号杆塔型施工基面施工日期年月日基础型检查日期年月日序号检查（检验）性质质量标准检查结果项目A B C D1 地脚螺栓（锚杆）规格数量关键设计值：符合设计要求2 主钢筋规格数量关键设计值：符合设计要求3 底层（角钢插入）断面尺寸（mm）重要-1%4 基础（锚杆）埋深（mm）重要+100，-505 钢筋保护层厚度（mm）重要-5备注掏挖、岩石基础的尺寸不允许有负偏差检查结论现场技术负责人专职质检员总包专业工程师监理工程师表D.0.6铁塔基础成型检查记录表工程名称：线基3设计桩号杆塔型施工基面施工日期年月日基础型检查日期年月日序号检查（检验）项目性质质量标准检查结果A B C D1 混凝土强度关键设计值：试块强度：MPa 不小于设计值实验报告编号：2 立柱断面尺寸（mm）重要-1%3 整基基础中心位移顺线路重要30横线路304 整基基础扭转（´）重要105 回填土重要符合规范第5.0.5条～第5.0.11条规定6 同组地脚螺栓中心与立柱中心偏移（mm）一般107 基础顶面高差（mm）一般 58 基础（插入式角钢顶棱）根开及对角线尺寸（mm）设计值一般AB: BC: CD: AB BC CD DADA: AC: BD:允许偏差插入式：±1%螺栓式：±2%AC BD9 混凝土表面质量外观外观质量无缺陷及表面平整光滑备注L为拉线环中心至拉线固定点的水平距离检查结论现场技术负责人专职质检员总包专业工程师监理工程师表D.0.7混凝土电杆基础检查记录表工程名称：线基4设计桩号杆塔型施工基面施工日期年月日基础型检查日期年月日序号检查（检验）项目性质质量标准检查结果1 预制件规格、数量关键符合设计要求2 预制件强度关键设计值：试块强度：Mpa实验报告编号：符合设计要求3 拉环、拉棒规格数量关键符合设计要求4 底盘埋深（mm）关键设计值：左右+100，-505 拉盘埋深（mm）关键设计值： A B C D E F G L+1006 底盘高差关键±20 左右7 整基基础中心位移顺线路关键50横线路508 回填土关键符合本规范第5.0.5条～第5.0.11条规定9 跟开尺寸（mm）一般设计值：±2010 迈步一般3011 拉盘中心位移一般延拉线方向，其左右：1%L 延拉线方向。
