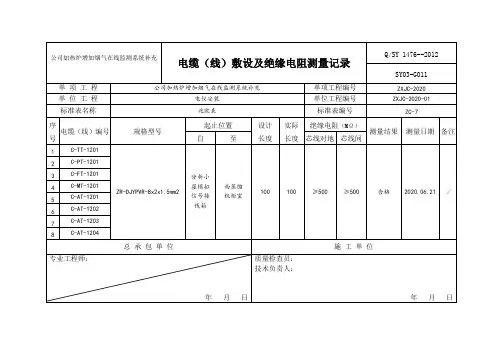

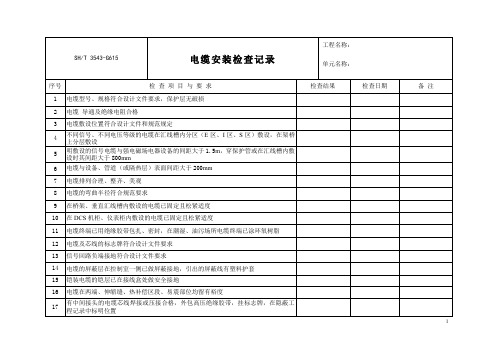

电缆(线)敷设及绝缘电阻测量记录 J620

电气线路绝缘电阻测试记录
一、测试目的
本次测试的目的是检测电气线路绝缘电阻是否符合要求，确保电气设备正常运行和人身安全。

二、测试设备
本次测试采用的设备为密阻表和接地电阻测试仪。

三、测试步骤
1.关闭电气设备电源，切断各种信号输入，并通知相关人员；
2.确认测试电缆的两端均已断电，使用万用表测量电气设备的电压是否
为零，确认安全后方可开始测试；
3.将测试电缆的一端连接到接地电阻测试仪，另一端连接到线路的绝缘
电阻测试端口；
4.打开密阻表和接地电阻测试仪，并设置测试参数，开始测试；
5.待测试完成后，关闭测试设备，拆除测试电缆。

四、测试结果及数据记录
测试编号线路名称测试数据测试结果备注
001 A线路 5.6MΩ合格无
002 B线路 3.2MΩ合格无
003 C线路 1.4MΩ不合格线路老化严重
004 D线路 6.8MΩ合格无
005 E线路 2.1MΩ合格无
五、测试结论
本次测试结果显示，线路C的绝缘电阻不符合要求，需要及时更换或维修。

其余线路的绝缘电阻均符合要求，可以正常使用。

为保证电气设备正常运行，需要每年进行一次绝缘电阻测试，确保安全。

六、测试注意事项
1.在测试前，必须确认测试设备和测试电缆的连接是否正确，测试参数
是否设置正确；
2.在测试期间，必须确保测试电缆两端均未通电，并在测试之前进行测
试样品的电压确认；
3.测试时必须注意安全，确保测试人员和周围人员的人身安全；
4.在测试完成后，必须将测试设备和测试电缆拆除，恢复线路的正常使
用状态。

电气线路绝缘电阻测试记录一、测试目的电气线路的绝缘电阻测试是为了验证电气线路的绝缘状况是否满足要求，以保证其正常运行和安全使用。

二、测试仪器与设备1. 绝缘电阻测试仪：型号xxx2. 电压表：型号xxx3. 温湿度计：型号xxx三、测试步骤1.准备工作：a.确保测试仪器与设备处于正常工作状态，进行必要的校准。

b.清理测试样品表面，确保无尘和污渍。

c.确保测试现场通风良好，防止测试过程中的温度和湿度变化对测试结果的影响。

2.示范测试：a.将测试仪器与设备接地，并使用电压表测量接地电阻，确保接地良好。

b. 打开绝缘电阻测试仪，设置测试电压为xxxV，并接通电源。

c.将测试仪器的测试引线分别连接到待测试的两个端点，确保测试引线与测试样品接触良好。

d.启动测试仪器，记录测试开始时间，并等待一段时间（通常为1分钟）以稳定测试结果。

e.读取测试仪器上的绝缘电阻数值，并记录。

f.关闭测试仪器，断开测试引线，记录测试结束时间。

3.重复测试：a.对于同一个样品，重复测试3次，取平均值作为绝缘电阻的测试结果。

b.对于多个样品，按照相同的测试步骤进行测试，并依次记录测试结果。

四、测试记录测试日期：xxxx年xx月xx日样品编号：xxxxxx测试环境：温度：xx℃湿度：xx%测试结果：样品1：测试时间：xx:xx~xx:xx测试电压：xxxV第一次测试结果：xxx MΩ第二次测试结果：xxx MΩ第三次测试结果：xxx MΩ平均结果：xxx MΩ样品2：测试时间：xx:xx~xx:xx测试电压：xxxV第一次测试结果：xxx MΩ第二次测试结果：xxx MΩ第三次测试结果：xxx MΩ平均结果：xxx MΩ...五、测试结论与建议根据以上测试结果，所有样品的绝缘电阻均符合要求，表明电气线路的绝缘状况良好，可以正常使用。

建议定期进行绝缘电阻测试并记录结果，以确保电气线路的安全运行。

六、测试人员测试人员：xxxx测试日期：xxxx年xx月xx日以上为电气线路绝缘电阻测试记录。

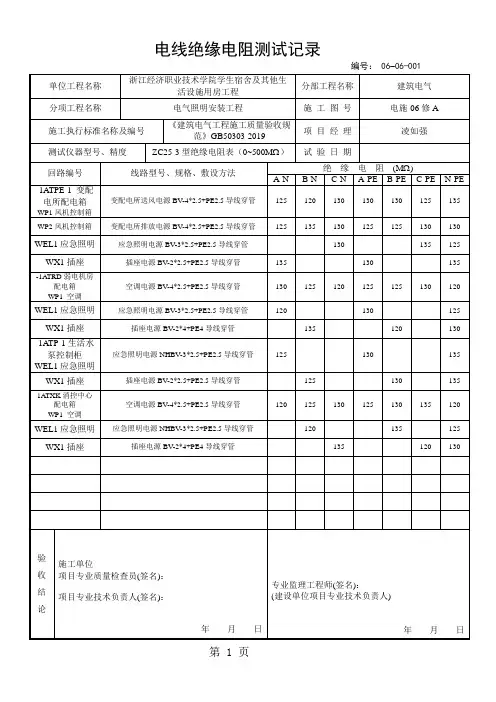

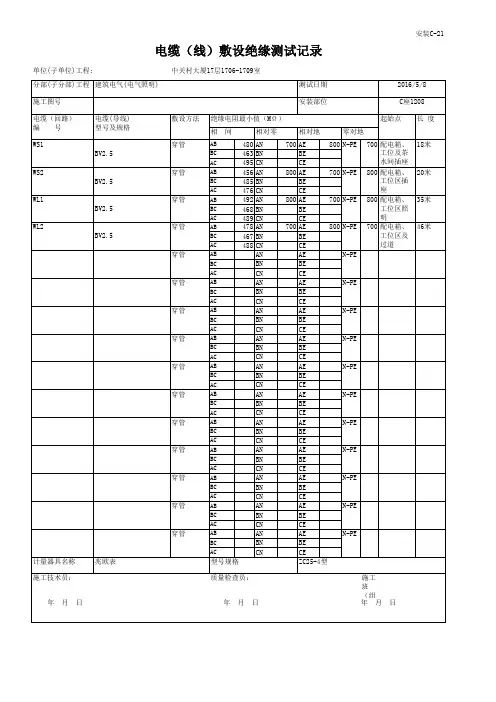

电线绝缘电阻测试记录编号： 06-06-001单位工程名称浙江经济职业技术学院学生宿舍及其他生活设施用房工程分部工程名称建筑电气分项工程名称电气照明安装工程施工图号电施-06修A施工执行标准名称及编号《建筑电气工程施工质量验收规范》GB50303-2019项目经理凌如强测试仪器型号、精度ZC25-3型绝缘电阻表（0~500MΩ）试验日期回路编号线路型号、规格、敷设方法绝缘电阻(MΩ)A-N B-N C-N A-PE B-PE C-PE N-PE-1ATPE-1 变配电所配电箱WP1风机控制箱变配电所送风电源BV-4*2.5+PE2.5导线穿管125 120 130 130 130 125 135 WP2风机控制箱变配电所排放电源BV-4*2.5+PE2.5导线穿管125 135 130 125 125 130 130 WEL1应急照明应急照明电源BV-3*2.5+PE2.5导线穿管130 135 125 WX1插座插座电源BV-2*2.5+PE2.5导线穿管135 130 135-1A TRD弱电机房配电箱WP1 空调空调电源BV-4*2.5+PE2.5导线穿管130 125 120 125 125 130 120 WEL1应急照明应急照明电源BV-3*2.5+PE2.5导线穿管120 130 125 WX1插座插座电源BV-2*4+PE4导线穿管135 120 130 -1ATP-1生活水泵控制柜WEL1应急照明应急照明电源NHBV-3*2.5+PE2.5导线穿管125 130 135 WX1插座插座电源BV-2*2.5+PE2.5导线穿管125 130 1351A TXK消控中心配电箱WP1 空调空调电源BV-4*2.5+PE2.5导线穿管120 125 130 125 130 135 120 WEL1应急照明应急照明电源NHBV-3*2.5+PE2.5导线穿管120 135 125 WX1插座插座电源BV-2*4+PE4导线穿管135 120 130验收结论施工单位项目专业质量检查员(签名)：项目专业技术负责人(签名)：年月日专业监理工程师(签名)：(建设单位项目专业技术负责人)年月日单位工程名称浙江经济职业技术学院学生宿舍及其他生活设施用房工程分部工程名称建筑电气分项工程名称电气照明安装工程施工图号电施-06修A施工执行标准名称及编号《建筑电气工程施工质量验收规范》GB50303-2019项目经理凌如强测试仪器型号、精度ZC25-3型绝缘电阻表（0~500MΩ）试验日期回路编号线路型号、规格、敷设方法绝缘电阻(MΩ)A-N B-N C-N A-PE B-PE C-PE N-PE1APC厨房动力配电箱WP1厨房照明配电箱厨房照明配电箱电源BV-4*6+PE6导线穿管135 130 125 130 135 125 125WP2餐厅照明配电箱餐厅照明配电箱电源BV-4*6+PE6导线穿管130 130 120 125 135 120 125WP3厨房辅助用房排风机厨房辅助用房排风机电源BV-4*2.5+PE2.5导线穿管120 125 130 130 135 125 130WP5净水装置电开水炉净水装置电开水炉电源BV-4*4+PE4导线穿管135 130 125 130 125 120 125 1APC-1厨房照明配电箱WL1厨房照明厨房照明电源BV-3*2.5+PE2.5导线穿管125 120 120 WL2备餐间照明备餐间照明电源BV-2*2.5+PE2.5导线穿管135 130 135 WL3洗浴间照明洗浴间照明电源BV-2*2.5+PE2.5导线穿管125 135 120 WX1厨房插座厨房插座电源BV-4*4+PE4导线穿管120 120 125 130 125 120 135 WX2备餐间插座备餐间插座电源BV-4*4+PE4导线穿管130 120 125 125 120 130 120验收结论施工单位项目专业质量检查员(签名)：项目专业技术负责人(签名)：年月日专业监理工程师(签名)：(建设单位项目专业技术负责人)年月日单位工程名称浙江经济职业技术学院学生宿舍及其他生活设施用房工程分部工程名称建筑电气分项工程名称电气照明安装工程施工图号电施-07修A施工执行标准名称及编号《建筑电气工程施工质量验收规范》GB50303-2019项目经理凌如强测试仪器型号、精度ZC25-3型绝缘电阻表（0~500MΩ）试验日期回路编号线路型号、规格、敷设方法绝缘电阻(MΩ)A-N B-N C-N A-PE B-PE C-PE N-PE1APC-2餐厅照明配电箱WP1热新风机组热新风机组电源BV-4*2.5+PE2.5导线穿管125 120 135 125 120 130 120 WP2热新风机组热新风机组电源BV-4*2.5+PE2.5导线穿管120 120 130 125 135 120 135 WP3空调室内机空调室内机电源BV-2*4+PE4导线穿管135 130 125 WL1 照明照明电源BV-2*2.5+PE2.5导线穿管120 135 135 WL2 照明照明电源BV-2*2.5+PE2.5导线穿管125 130 120 WL3照明照明电源BV-2*2.5+PE2.5导线穿管125 130 135 WL4 照明照明电源BV-2*2.5+PE2.5导线穿管130 135 130 WL5紫外消毒灯紫外消毒灯电源BV-2*2.5+PE2.5导线穿管125 135 120 WL6 雨棚照明雨棚照明电源BV-2*2.5+PE2.5导线穿管135 130 125 WX1插座插座电源BV-2*2.5+PE2.5导线穿管125 125 130 10ACY厨房排油烟机控制箱WP1 排油烟机排油烟机电源BV-3*6+PE6导线穿管130 125 130 125 WP2电子除油器电子除油器电源BV-3*6+PE6导线穿管120 130 125 130 JALP夹层配电箱WP1 1AL1-1配电箱1AL1-1配电箱电源BV4*6+PE6导线穿管125 125 130 130 135 125 130WP2 1AL1-2配电箱1AL1-2配电箱电源BV4*6+PE6导线穿管135 130 120 130 125 125 125 WL1照明照明电源BV-2*2.5+PE2.5导线穿管135 130 130 WL1照明预留照明电源BV-2*2.5+PE2.5导线穿管120 125 120 WX1插座插座电源BV-2*2.5+PE2.5导线穿管125 135 125验收结论施工单位项目专业质量检查员(签名)：项目专业技术负责人(签名)：年月日专业监理工程师(签名)：(建设单位项目专业技术负责人)年月日单位工程名称浙江经济职业技术学院学生宿舍及其他生活设施用房工程分部工程名称建筑电气分项工程名称电气照明安装工程施工图号电施-07修A施工执行标准名称及编号《建筑电气工程施工质量验收规范》GB50303-2019项目经理凌如强测试仪器型号、精度ZC25-3型绝缘电阻表（0~500MΩ）试验日期回路编号线路型号、规格、敷设方法绝缘电阻(MΩ)A-N B-N C-N A-PE B-PE C-PE N-PE1AL1-1 后勤维修用房配电箱WP1空调空调电源BV-4*2.5+PE2.5导线穿管125 130 125 130 135 130 135 WL1照明照明电源BV-2*2.5+PE2.5导线穿管135 125 130 WX1插座插座电源BV-2*2.5+PE2.5导线穿管130 135 120 1AL1-2 后勤维修用房配电箱WP1空调空调电源BV-4*2.5+PE2.5导线穿管135 125 130 130 120 125 125 WL1照明照明电源BV-2*2.5+PE2.5导线穿管125 120 120 WX1插座插座电源BV-2*2.5+PE2.5导线穿管120 130 135验收结论施工单位项目专业质量检查员(签名)：项目专业技术负责人(签名)：年月日专业监理工程师(签名)：(建设单位项目专业技术负责人)年月日单位工程名称浙江经济职业技术学院学生宿舍及其他生活设施用房工程分部工程名称建筑电气分项工程名称电气照明安装工程施工图号电施-07修A施工执行标准名称及编号《建筑电气工程施工质量验收规范》GB50303-2019项目经理凌如强测试仪器型号、精度ZC25-3型绝缘电阻表（0~500MΩ）试验日期回路编号线路型号、规格、敷设方法绝缘电阻(MΩ)A-N B-N C-N A-PE B-PE C-PE N-PE1AP2-3后勤保障用房动力照明配电箱WP1空调内机空调内机电源BV-2*2.5+PE2.5导线穿管125 130 135 WP2空调内机空调内机电源BV-2*2.5+PE2.5导线穿管135 130 130 WL1照明照明电源BV-2*2.5+PE2.5导线穿管130 125 130 WL2照明照明电源BV-2*2.5+PE2.5导线穿管135 130 135 WL3照明照明电源BV-3*2.5+PE2.5导线穿管125 125 120 WL4照明照明电源BV-2*2.5+PE2.5导线穿管125 130 135 WL5照明照明电源BV-2*2.5+PE2.5导线穿管135 130 135 WL6照明照明电源BV-3*2.5+PE2.5导线穿管125 125 120 WL7照明照明电源BV-2*2.5+PE2.5导线穿管125 130 135 WL8照明照明电源BV-2*2.5+PE2.5导线穿管120 130 120 WX1插座插座电源BV-2*2.5+PE2.5导线穿管130 130 125 WX2插座插座电源BV-2*2.5+PE2.5导线穿管135 130 130 WX3插座插座电源BV-2*2.5+PE2.5导线穿管135 130 135 WX4插座插座电源BV-2*2.5+PE2.5导线穿管125 125 135验收结论施工单位项目专业质量检查员(签名)：项目专业技术负责人(签名)：年月日专业监理工程师(签名)：(建设单位项目专业技术负责人)年月日单位工程名称浙江经济职业技术学院学生宿舍及其他生活设施用房工程分部工程名称建筑电气分项工程名称电气照明安装工程施工图号电施-07修A施工执行标准名称及编号《建筑电气工程施工质量验收规范》GB50303-2019项目经理凌如强测试仪器型号、精度ZC25-3型绝缘电阻表（0~500MΩ）试验日期回路编号线路型号、规格、敷设方法绝缘电阻(MΩ)A-N B-N C-N A-PE B-PE C-PE N-PE1AP2-4-1 后勤管理用房配电箱WP1 空调空调电源BV-4*2.5+PE2.5导线穿管125 120 130 135 125 130 120 WL1照明照明电源BV-2*2.5+PE2.5导线穿管135 130 125 WX1插座插座电源BV-2*2.5+PE2.5导线穿管130 125 130 1AP2-4-2 自行车库照明配电箱WL1照明照明电源BV-2*2.5+PE2.5导线穿管120 135 130 WL2照明照明电源BV-2*2.5+PE2.5导线穿管125 130 120 WL3照明照明电源BV-2*2.5+PE2.5导线穿管125 130 135 WL4照明照明电源BV-2*2.5+PE2.5导线穿管135 130 120 WL5照明照明电源BV-2*2.5+PE2.5导线穿管120 125 135 WL6照明照明电源BV-2*2.5+PE2.5导线穿管130 125 130 2ALP0中厅二层用电配电箱WP1卫生间排风卫生间排风电源BV-4*2.5+PE2.5导线穿管120 125 120 130 125 120 135WP2单教宿舍配电箱单教宿舍配电箱电源BV-2*6+PE6导线穿管135 125 135WP3洗衣房配电箱洗衣房配电箱电源BV-2*6+PE6导线穿管130 135 120WP4小卖部配电箱小卖部配电箱电源BV-2*6+PE6导线穿管130 120 130 WP5空调内机空调内机电源BV-2*4+PE4导线穿管125 130 135 WL1卫生间照明卫生间照明电源BV-2*2.5+PE2.5导线穿管135 130 130 WX1卫生间插座卫生间插座电源BV-2*4+PE4导线穿管130 125 130验收结论施工单位项目专业质量检查员(签名)：项目专业技术负责人(签名)：年月日专业监理工程师(签名)：(建设单位项目专业技术负责人)年月日单位工程名称浙江经济职业技术学院学生宿舍及其他生活设施用房工程分部工程名称建筑电气分项工程名称电气照明安装工程施工图号电施-07修A施工执行标准名称及编号《建筑电气工程施工质量验收规范》GB50303-2019项目经理凌如强测试仪器型号、精度ZC25-3型绝缘电阻表（0~500MΩ）试验日期回路编号线路型号、规格、敷设方法绝缘电阻(MΩ)A-N B-N C-N A-PE B-PE C-PE N-PE1ALP0中厅一层用电配电箱WP2空调内机空调内机电源BV-2*4+PE4导线穿管125 130 135 WP3空调内机空调内机电源BV-2*4+PE4导线穿管135 130 130 WL1照明照明电源BV-2*2.5+PE2.5导线穿管130 125 130 WL2照明照明电源BV-2*2.5+PE2.5导线穿管135 130 135 WL3卫生间照明卫生间照明电源BV-2*2.5+PE2.5导线穿管125 125 120 WX1卫生间插座卫生间插座电源BV-2*4+PE4导线穿管125 130 135 WX2插座插座电源BV-2*2.5+PE2.5导线穿管135 130 135 WX3插座插座电源BV-2*2.5+PE2.5导线穿管125 125 120验收结论施工单位项目专业质量检查员(签名)：项目专业技术负责人(签名)：年月日专业监理工程师(签名)：(建设单位项目专业技术负责人)年月日电线绝缘电阻测试记录编号： 06-06-008单位工程名称浙江经济职业技术学院学生宿舍及其他生活设施用房工程分部工程名称建筑电气分项工程名称电气照明安装工程施工图号电施-08修A施工执行标准名称及编号《建筑电气工程施工质量验收规范》GB50303-2019项目经理凌如强测试仪器型号、精度ZC25-3型绝缘电阻表（0~500MΩ）试验日期回路编号线路型号、规格、敷设方法绝缘电阻(MΩ)A-N B-N C-N A-PE B-PE C-PE N-PE2ALP1 照明配电箱WP1 2ALP1-1照明配电箱2ALP1-1照明配电箱电源BV-2*6+PE6导线穿管130 125 120WP2 2ALP1-2照明配电箱2ALP1-2照明配电箱电源BV-2*6+PE6导线穿管120 130 135WP3 2ALP1-3照明配电箱2ALP1-3照明配电箱电源BV-2*6+PE6导线穿管135 125 130WP4 2ALP1-4照明配电箱2ALP1-4照明配电箱电源BV-2*6+PE6导线穿管135 130 130WP5 2ALP1-5照明配电箱2ALP1-5照明配电箱电源BV-2*6+PE6导线穿管120 130 125WP6 2ALP1-6照明配电箱2ALP1-6照明配电箱电源BV-2*6+PE6导线穿管125 130 135 WP7 2ALP1-7照明配电箱2ALP1-7照明配电箱电源BV-2*6+PE6导线穿管130 135 130 WP8 2ALP1-8照明配电箱2ALP1-8照明配电箱电源BV-2*6+PE6导线穿管125 135 120WP9 2ALP1-9照明配电箱2ALP1-9照明配电箱电源BV-2*6+PE6导线穿管125 130 135WP10 2ALP1-10照明配电箱2ALP1-10照明配电箱电源BV-2*6+PE6导线穿管125 135 120WP11 2ALP1-11照明配电箱2ALP1-11照明配电箱电源BV-2*6+PE6导线穿管135 130 125WP12 2ALP1-12照明配电箱2ALP1-12照明配电箱电源BV-2*6+PE6导线穿管130 125 130WP13 2ALP1-13照明配电箱2ALP1-13照明配电箱电源BV-2*6+PE6导线穿管120 135 130WP14 2ALP1-14照明配电箱2ALP1-14照明配电箱电源BV-2*6+PE6导线穿管125 130 120 WP15 空调室内机空调室内机电源BV-2*4+PE4导线穿管125 130 135验收结论施工单位项目专业质量检查员(签名)：项目专业技术负责人(签名)：年月日专业监理工程师(签名)：(建设单位项目专业技术负责人)年月日电线绝缘电阻测试记录编号： 06-06-009单位工程名称浙江经济职业技术学院学生宿舍及其他生分部工程名称建筑电气活设施用房工程分项工程名称电气照明安装工程施工图号电施-08修A施工执行标准名称及编号《建筑电气工程施工质量验收规范》GB50303-2019项目经理凌如强测试仪器型号、精度ZC25-3型绝缘电阻表（0~500MΩ）试验日期回路编号线路型号、规格、敷设方法绝缘电阻(MΩ)A-N B-N C-N A-PE B-PE C-PE N-PE3ALP1 照明配电箱WP1 3ALP1-1照明配电箱3ALP1-1照明配电箱电源BV-2*6+PE6导线穿管135 125 135WP2 3ALP1-2照明配电箱3ALP1-2照明配电箱电源BV-2*6+PE6导线穿管130 135 120WP3 3ALP1-3照明配电箱3ALP1-3照明配电箱电源BV-2*6+PE6导线穿管130 125 130WP4 3ALP1-4照明配电箱3ALP1-4照明配电箱电源BV-2*6+PE6导线穿管120 130 135WP5 3ALP1-5照明配电箱3ALP1-5照明配电箱电源BV-2*6+PE6导线穿管125 135 120WP6 3ALP1-6照明配电箱3ALP1-6照明配电箱电源BV-2*6+PE6导线穿管130 120 135 WP7 3ALP1-7照明配电箱3ALP1-7照明配电箱电源BV-2*6+PE6导线穿管125 130 135 WP8 3ALP1-8照明配电箱3ALP1-8照明配电箱电源BV-2*6+PE6导线穿管120 125 135WP9 3ALP1-9照明配电箱3ALP1-9照明配电箱电源BV-2*6+PE6导线穿管120 130 135WP10 3ALP1-10照明配电箱3ALP1-10照明配电箱电源BV-2*6+PE6导线穿管130 130 120WP11 3ALP1-11照明配电箱3ALP1-11照明配电箱电源BV-2*6+PE6导线穿管135 130 135WP12 3ALP1-12照明配电箱3ALP1-12照明配电箱电源BV-2*6+PE6导线穿管130 125 130WP13 3ALP1-13照明配电箱3ALP1-13照明配电箱电源BV-2*6+PE6导线穿管135 130 125WP14 3ALP1-14照明配电箱3ALP1-14照明配电箱电源BV-2*6+PE6导线穿管125 125 120WP15 3ALP1-15照明配电箱3ALP1-15照明配电箱电源BV-2*10+PE10导线穿管125 130 125WP16 3ALP1-16照明配电箱3ALP1-16照明配电箱电源BV-2*6+PE6导线穿管120 130 135验收结论施工单位项目专业质量检查员(签名)：项目专业技术负责人(签名)：年月日专业监理工程师(签名)：(建设单位项目专业技术负责人)年月日电线绝缘电阻测试记录编号： 06-06-010单位工程名称浙江经济职业技术学院学生宿舍及其他生活设施用房工程分部工程名称建筑电气分项工程名称电气照明安装工程施工图号电施-08修A施工执行标准名称及编号《建筑电气工程施工质量验收规范》GB50303-2019项目经理凌如强测试仪器型号、精度ZC25-3型绝缘电阻表（0~500MΩ）试验日期回路编号线路型号、规格、敷设方法绝缘电阻(MΩ)A-N B-N C-N A-PE B-PE C-PE N-PE4ALP1 照明配电箱WP1 4ALP1-1照明配电箱4ALP1-1照明配电箱电源BV-2*6+PE6导线穿管120 130 120WP2 4ALP1-2照明配电箱4ALP1-2照明配电箱电源BV-2*6+PE6导线穿管130 135 130WP3 4ALP1-3照明配电箱4ALP1-3照明配电箱电源BV-2*6+PE6导线穿管135 125 135WP4 4ALP1-4照明配电箱4ALP1-4照明配电箱电源BV-2*6+PE6导线穿管135 130 135WP5 4ALP1-5照明配电箱4ALP1-5照明配电箱电源BV-2*6+PE6导线穿管125 125 135WP6 4ALP1-6照明配电箱4ALP1-6照明配电箱电源BV-2*6+PE6导线穿管125 130 135 WP7 4ALP1-7照明配电箱4ALP1-7照明配电箱电源BV-2*6+PE6导线穿管120 135 130 WP8 4ALP1-8照明配电箱4ALP1-8照明配电箱电源BV-2*6+PE6导线穿管135 125 135WP9 4ALP1-9照明配电箱4ALP1-9照明配电箱电源BV-2*6+PE6导线穿管125 135 135WP10 4ALP1-10照明配电箱4ALP1-10照明配电箱电源BV-2*6+PE6导线穿管120 135 130WP11 4ALP1-11照明配电箱4ALP1-11照明配电箱电源BV-2*6+PE6导线穿管135 125 135WP12 4ALP1-12照明配电箱4ALP1-12照明配电箱电源BV-2*6+PE6导线穿管130 125 120WP13 4ALP1-13照明配电箱4ALP1-13照明配电箱电源BV-2*6+PE6导线穿管135 130 135WP14 4ALP1-14照明配电箱4ALP1-14照明配电箱电源BV-2*6+PE6导线穿管120 135 125WP15 4ALP1-15照明配电箱4ALP1-15照明配电箱电源BV-2*10+PE10导线穿管125 130 135WP16 4ALP1-16照明配电箱4ALP1-16照明配电箱电源BV-2*6+PE6导线穿管130 130 130验收结论施工单位项目专业质量检查员(签名)：项目专业技术负责人(签名)：年月日专业监理工程师(签名)：(建设单位项目专业技术负责人)年月日电线绝缘电阻测试记录编号： 06-06-011分项工程名称电气照明安装工程施工图号电施-08修A施工执行标准名称及编号《建筑电气工程施工质量验收规范》GB50303-2019项目经理凌如强测试仪器型号、精度ZC25-3型绝缘电阻表（0~500MΩ）试验日期回路编号线路型号、规格、敷设方法绝缘电阻(MΩ)A-N B-N C-N A-PE B-PE C-PE N-PE5ALP1 照明配电箱WP1 5ALP1-1照明配电箱4ALP1-1照明配电箱电源BV-2*6+PE6导线穿管130 130 125WP2 5ALP1-2照明配电箱5ALP1-2照明配电箱电源BV-2*6+PE6导线穿管125 130 135WP3 5ALP1-3照明配电箱5ALP1-3照明配电箱电源BV-2*6+PE6导线穿管130 125 130WP4 5ALP1-4照明配电箱5ALP1-4照明配电箱电源BV-2*6+PE6导线穿管125 135 135WP5 5ALP1-5照明配电箱5ALP1-5照明配电箱电源BV-2*6+PE6导线穿管125 130 125WP6 5ALP1-6照明配电箱5ALP1-6照明配电箱电源BV-2*6+PE6导线穿管135 130 120 WP7 5ALP1-7照明配电箱5ALP1-7照明配电箱电源BV-2*6+PE6导线穿管120 130 135 WP8 5ALP1-8照明配电箱5ALP1-8照明配电箱电源BV-2*6+PE6导线穿管125 120 125WP9 5ALP1-9照明配电箱5ALP1-9照明配电箱电源BV-2*6+PE6导线穿管120 130 135WP10 5ALP1-10照明配电箱5ALP1-10照明配电箱电源BV-2*6+PE6导线穿管120 135 125WP11 5ALP1-11照明配电箱5ALP1-11照明配电箱电源BV-2*6+PE6导线穿管130 125 135WP12 5ALP1-12照明配电箱5ALP1-12照明配电箱电源BV-2*6+PE6导线穿管135 125 130WP13 5ALP1-13照明配电箱5ALP1-13照明配电箱电源BV-2*6+PE6导线穿管125 130 135WP14 5ALP1-14照明配电箱5ALP1-14照明配电箱电源BV-2*6+PE6导线穿管135 120 130WP15 5ALP1-15照明配电箱5ALP1-15照明配电箱电源BV-2*10+PE10导线穿管120 130 135WP16 5ALP1-16照明配电箱5ALP1-16照明配电箱电源BV-2*6+PE6导线穿管135 130 125验收结论施工单位项目专业质量检查员(签名)：项目专业技术负责人(签名)：年月日专业监理工程师(签名)：(建设单位项目专业技术负责人)年月日电线绝缘电阻测试记录编号： 06-06-012分项工程名称电气照明安装工程施工图号电施-08修A施工执行标准名称及编号《建筑电气工程施工质量验收规范》GB50303-2019项目经理凌如强测试仪器型号、精度ZC25-3型绝缘电阻表（0~500MΩ）试验日期回路编号线路型号、规格、敷设方法绝缘电阻(MΩ)A-N B-N C-N A-PE B-PE C-PE N-PE6ALP1 照明配电箱WP1 6ALP1-1照明配电箱6ALP1-1照明配电箱电源BV-2*6+PE6导线穿管130 135 120WP2 6ALP1-2照明配电箱6ALP1-2照明配电箱电源BV-2*6+PE6导线穿管125 120 130WP3 6ALP1-3照明配电箱6ALP1-3照明配电箱电源BV-2*6+PE6导线穿管135 125 135WP4 6ALP1-4照明配电箱6ALP1-4照明配电箱电源BV-2*6+PE6导线穿管130 135 125WP5 6ALP1-5照明配电箱6ALP1-5照明配电箱电源BV-2*6+PE6导线穿管125 125 120WP6 6ALP1-6照明配电箱6ALP1-6照明配电箱电源BV-2*6+PE6导线穿管125 130 125 WP7 6ALP1-7照明配电箱6ALP1-7照明配电箱电源BV-2*6+PE6导线穿管135 130 125 WP8 6ALP1-8照明配电箱6ALP1-8照明配电箱电源BV-2*6+PE6导线穿管130 135 125WP9 6ALP1-9照明配电箱6ALP1-9照明配电箱电源BV-2*6+PE6导线穿管130 125 130WP10 6ALP1-10照明配电箱6ALP1-10照明配电箱电源BV-2*6+PE6导线穿管120 135 135WP11 6ALP1-11照明配电箱6ALP1-11照明配电箱电源BV-2*6+PE6导线穿管125 130 120WP12 6ALP1-12照明配电箱6ALP1-12照明配电箱电源BV-2*6+PE6导线穿管125 130 135WP13 6ALP1-13照明配电箱6ALP1-13照明配电箱电源BV-2*6+PE6导线穿管135 130 125WP14 6ALP1-14照明配电箱6ALP1-14照明配电箱电源BV-2*6+PE6导线穿管125 125 130WP15 6ALP1-15照明配电箱6ALP1-15照明配电箱电源BV-2*10+PE10导线穿管130 125 130WP16 6ALP1-16照明配电箱6ALP1-16照明配电箱电源BV-2*6+PE6导线穿管120 135 135验收结论施工单位项目专业质量检查员(签名)：项目专业技术负责人(签名)：年月日专业监理工程师(签名)：(建设单位项目专业技术负责人)年月日电线绝缘电阻测试记录编号： 06-06-013分项工程名称电气照明安装工程施工图号电施-08修A施工执行标准名称及编号《建筑电气工程施工质量验收规范》GB50303-2019项目经理凌如强测试仪器型号、精度ZC25-3型绝缘电阻表（0~500MΩ）试验日期回路编号线路型号、规格、敷设方法绝缘电阻(MΩ)A-N B-N C-N A-PE B-PE C-PE N-PE7ALP1 照明配电箱WP1 7ALP1-1照明配电箱7ALP1-1照明配电箱电源BV-2*6+PE6导线穿管135 125 135WP2 7ALP1-2照明配电箱7ALP1-2照明配电箱电源BV-2*6+PE6导线穿管130 135 120WP3 7ALP1-3照明配电箱7ALP1-3照明配电箱电源BV-2*6+PE6导线穿管130 125 130WP4 7ALP1-4照明配电箱7ALP1-4照明配电箱电源BV-2*6+PE6导线穿管120 130 135WP5 7ALP1-5照明配电箱7ALP1-5照明配电箱电源BV-2*6+PE6导线穿管125 135 120WP6 7ALP1-6照明配电箱7ALP1-6照明配电箱电源BV-2*6+PE6导线穿管130 120 135 WP7 7ALP1-7照明配电箱7ALP1-7照明配电箱电源BV-2*6+PE6导线穿管125 130 135 WP8 7ALP1-8照明配电箱7ALP1-8照明配电箱电源BV-2*6+PE6导线穿管120 125 135WP9 7ALP1-9照明配电箱7ALP1-9照明配电箱电源BV-2*6+PE6导线穿管125 120 135WP10 7ALP1-10照明配电箱7ALP1-10照明配电箱电源BV-2*6+PE6导线穿管135 130 125WP11 7ALP1-11照明配电箱7ALP1-11照明配电箱电源BV-2*6+PE6导线穿管135 130 135WP12 7ALP1-12照明配电箱7ALP1-12照明配电箱电源BV-2*6+PE6导线穿管130 125 130WP13 7ALP1-13照明配电箱7ALP1-13照明配电箱电源BV-2*6+PE6导线穿管130 130 125WP14 7ALP1-14照明配电箱7ALP1-14照明配电箱电源BV-2*6+PE6导线穿管125 125 120WP15 7ALP1-15照明配电箱7ALP1-15照明配电箱电源BV-2*10+PE10导线穿管120 130 125WP16 7ALP1-16照明配电箱7ALP1-16照明配电箱电源BV-2*6+PE6导线穿管120 130 135验收结论施工单位项目专业质量检查员(签名)：项目专业技术负责人(签名)：年月日专业监理工程师(签名)：(建设单位项目专业技术负责人)年月日电线绝缘电阻测试记录编号： 06-06-014分项工程名称电气照明安装工程施工图号电施-08修A施工执行标准名称及编号《建筑电气工程施工质量验收规范》GB50303-2019项目经理凌如强测试仪器型号、精度ZC25-3型绝缘电阻表（0~500MΩ）试验日期回路编号线路型号、规格、敷设方法绝缘电阻(MΩ)A-N B-N C-N A-PE B-PE C-PE N-PE8ALP1 照明配电箱WP1 8ALP1-1照明配电箱8ALP1-1照明配电箱电源BV-2*6+PE6导线穿管125 135 120WP2 8ALP1-2照明配电箱8ALP1-2照明配电箱电源BV-2*6+PE6导线穿管130 135 130WP3 8ALP1-3照明配电箱8ALP1-3照明配电箱电源BV-2*6+PE6导线穿管135 125 135WP4 8ALP1-4照明配电箱8ALP1-4照明配电箱电源BV-2*6+PE6导线穿管130 130 125WP5 8ALP1-5照明配电箱8ALP1-5照明配电箱电源BV-2*6+PE6导线穿管125 125 120WP6 8ALP1-6照明配电箱8ALP1-6照明配电箱电源BV-2*6+PE6导线穿管125 130 135 WP7 8ALP1-7照明配电箱8ALP1-7照明配电箱电源BV-2*6+PE6导线穿管120 135 130 WP8 8ALP1-8照明配电箱8ALP1-8照明配电箱电源BV-2*6+PE6导线穿管130 125 130WP9 8ALP1-9照明配电箱8ALP1-9照明配电箱电源BV-2*6+PE6导线穿管125 130 135WP10 8ALP1-10照明配电箱8ALP1-10照明配电箱电源BV-2*6+PE6导线穿管125 135 130WP11 8ALP1-11照明配电箱8ALP1-11照明配电箱电源BV-2*6+PE6导线穿管135 125 135WP12 8ALP1-12照明配电箱8ALP1-12照明配电箱电源BV-2*6+PE6导线穿管130 125 120WP13 8ALP1-13照明配电箱8ALP1-13照明配电箱电源BV-2*6+PE6导线穿管135 130 135WP14 8ALP1-14照明配电箱8ALP1-14照明配电箱电源BV-2*6+PE6导线穿管120 135 130WP15 8ALP1-15照明配电箱8ALP1-15照明配电箱电源BV-2*10+PE10导线穿管125 130 135WP16 8ALP1-16照明配电箱8ALP1-16照明配电箱电源BV-2*6+PE6导线穿管130 130 130验收结论施工单位项目专业质量检查员(签名)：项目专业技术负责人(签名)：年月日专业监理工程师(签名)：(建设单位项目专业技术负责人)年月日电线绝缘电阻测试记录编号： 06-06-015分项工程名称电气照明安装工程施工图号电施-08修A施工执行标准名称及编号《建筑电气工程施工质量验收规范》GB50303-2019项目经理凌如强测试仪器型号、精度ZC25-3型绝缘电阻表（0~500MΩ）试验日期回路编号线路型号、规格、敷设方法绝缘电阻(MΩ)A-N B-N C-N A-PE B-PE C-PE N-PE9ALP1 照明配电箱WP1 9ALP1-1照明配电箱9ALP1-1照明配电箱电源BV-2*6+PE6导线穿管135 130 125WP2 9ALP1-2照明配电箱9ALP1-2照明配电箱电源BV-2*6+PE6导线穿管125 130 135WP3 9ALP1-3照明配电箱9ALP1-3照明配电箱电源BV-2*6+PE6导线穿管130 125 130WP4 9ALP1-4照明配电箱9ALP1-4照明配电箱电源BV-2*6+PE6导线穿管130 135 135WP5 9ALP1-5照明配电箱9ALP1-5照明配电箱电源BV-2*6+PE6导线穿管125 130 125WP6 9ALP1-6照明配电箱9ALP1-6照明配电箱电源BV-2*6+PE6导线穿管135 130 120 WP7 9ALP1-7照明配电箱9ALP1-7照明配电箱电源BV-2*6+PE6导线穿管120 130 135 WP8 9ALP1-8照明配电箱9ALP1-8照明配电箱电源BV-2*6+PE6导线穿管135 120 125WP9 9ALP1-9照明配电箱9ALP1-9照明配电箱电源BV-2*6+PE6导线穿管120 130 135WP10 9ALP1-10照明配电箱9ALP1-10照明配电箱电源BV-2*6+PE6导线穿管120 135 125WP11 9ALP1-11照明配电箱9ALP1-11照明配电箱电源BV-2*6+PE6导线穿管130 125 135WP12 9ALP1-12照明配电箱9ALP1-12照明配电箱电源BV-2*6+PE6导线穿管135 125 130WP13 9ALP1-13照明配电箱9ALP1-13照明配电箱电源BV-2*6+PE6导线穿管125 130 135WP14 9ALP1-14照明配电箱9ALP1-14照明配电箱电源BV-2*6+PE6导线穿管135 120 130WP15 9ALP1-15照明配电箱9ALP1-15照明配电箱电源BV-2*10+PE10导线穿管120 130 135WP16 9ALP1-16照明配电箱9ALP1-16照明配电箱电源BV-2*6+PE6导线穿管135 130 125验收结论施工单位项目专业质量检查员(签名)：项目专业技术负责人(签名)：年月日专业监理工程师(签名)：(建设单位项目专业技术负责人)年月日电线绝缘电阻测试记录编号： 06-06-016分项工程名称电气照明安装工程施工图号电施-08修A施工执行标准名称及编号《建筑电气工程施工质量验收规范》GB50303-2019项目经理凌如强测试仪器型号、精度ZC25-3型绝缘电阻表（0~500MΩ）试验日期回路编号线路型号、规格、敷设方法绝缘电阻(MΩ)A-N B-N C-N A-PE B-PE C-PE N-PE1A TLE1主楼地下层~1层应急照明电箱WEL1强电井照明强电井照明电源NH-BV-3*2.5+PE2.5导线穿管125 135 135 WEL2弱电井照明弱电井照明电源NH-BV-3*2.5+PE2.5导线穿管130 130 130WEL3地下一层走道照明地下一层走道照明电源NH-BV-3*2.5+PE2.5导线穿管130 125 130WEL4一层电梯厅应急照明一层电梯厅应急照明电源NH-BV-3*2.5+PE2.5导线穿管125 130 135WEL5一层扩大前室照明一层扩大前室照明电源NH-BV-3*2.5+PE2.5导线穿管135 130 130WEL6 1#楼梯间照明1#楼梯间照明电源NH-BV-3*2.5+PE2.5导线穿管130 125 130WEL7 2#楼梯间照明2#楼梯间照明电源NH-BV-3*2.5+PE2.5导线穿管135 130 135WEL8预留预留电源NH-BV-3*2.5+PE2.5导线穿管125 125 120 WX1 强电井插座强电井插座电源BV-2*2.5+PE2.5导线穿管125 130 135 WX2 弱电井插座弱电井插座电源BV-2*2.5+PE2.5导线穿管130 130 1302A TLE1主楼夹层~3层应急照明电箱WEL1夹层应急照明夹层应急照明电源NH-BV-3*2.5+PE2.5导线穿管130 130 125WEL2二层走道应急照明二层走道应急照明电源NH-BV-3*2.5+PE2.5导线穿管135 135 130WEL3三层走道应急照明三层走道应急照明电源NH-BV-3*2.5+PE2.5导线穿管135 130 135验收结论施工单位项目专业质量检查员(签名)：项目专业技术负责人(签名)：年月日专业监理工程师(签名)：(建设单位项目专业技术负责人)年月日电线绝缘电阻测试记录编号： 06-06-017分项工程名称电气照明安装工程施工图号电施-08修A施工执行标准名称及编号《建筑电气工程施工质量验收规范》GB50303-2019项目经理凌如强测试仪器型号、精度ZC25-3型绝缘电阻表（0~500MΩ）试验日期回路编号线路型号、规格、敷设方法绝缘电阻(MΩ)A-N B-N C-N A-PE B-PE C-PE N-PE5A TLE1主楼4~6层应急照明电箱WEL1四层应急照明四层应急照明电源NH-BV-3*2.5+PE2.5导线穿管125 125 135WEL2五层走道应急照明五层走道应急照明电源NH-BV-3*2.5+PE2.5导线穿管135 130 130WEL3六层走道应急照明六层走道应急照明电源NH-BV-3*2.5+PE2.5导线穿管120 125 1308A TLE1主楼7~9层应急照明电箱WEL1七层应急照明七层应急照明电源NH-BV-3*2.5+PE2.5导线穿管130 130 135WEL2八层走道应急照明八层走道应急照明电源NH-BV-3*2.5+PE2.5导线穿管120 125 120WEL3九层走道应急照明九层走道应急照明电源NH-BV-3*2.5+PE2.5导线穿管120 130 1351ATLE1-1学生餐厅应急照明配电箱WEL1疏散指示疏散指示电源NH-BV-3*2.5+PE2.5导线穿管135 130 135 WEL2应急照明应急照明电源NH-BV-3*2.5+PE2.5导线穿管125 125 120验收结论施工单位项目专业质量检查员(签名)：项目专业技术负责人(签名)：年月日专业监理工程师(签名)：(建设单位项目专业技术负责人)年月日电线绝缘电阻测试记录编号： 06-06-018分项工程名称电气照明安装工程施工图号电施-09修A施工执行标准名称及编号《建筑电气工程施工质量验收规范》GB50303-2019项目经理凌如强测试仪器型号、精度ZC25-3型绝缘电阻表（0~500MΩ）试验日期回路编号线路型号、规格、敷设方法绝缘电阻(MΩ)A-N B-N C-N A-PE B-PE C-PE N-PE1A TLE0中厅应急照明配电箱WEL1疏散指示疏散指示电源NH-BV-3*2.5+PE2.5导线穿管120 130 130 WEL2应急照明应急照明电源NH-BV-3*2.5+PE2.5导线穿管125 125 135 WEL3应急照明应急照明电源NH-BV-3*2.5+PE2.5导线穿管130 125 120 WEL4楼梯间照明楼梯间照明电源NH-BV-3*2.5+PE2.5导线穿管135 130 130 WEL5应急照明应急照明电源NH-BV-3*2.5+PE2.5导线穿管125 135 125 1A TLE2裙房一层应急照明配电箱WP1 1A TLE2-11A TLE2-1电源NH-BV-3*4+PE4导线穿管125 130 135 WP2 1A TLE2-21A TLE2-2电源NH-BV-3*4+PE4导线穿管130 130 130 WEL1强弱电井照明强弱电井照明电源NH-BV-3*2.5+PE2.5导线穿管125 130 120 WEL2门厅应急照明门厅应急照明电源NH-BV-3*2.5+PE2.5导线穿管120 135 125 WEL3楼梯间照明楼梯间照明电源NH-BV-3*2.5+PE2.5导线穿管130 120 135 1A TLE2-1后勤管理应急照明配电箱WEL1疏散指示疏散指示电源NH-BV-3*2.5+PE2.5导线穿管120 125 120 WEL2应急照明应急照明电源NH-BV-3*2.5+PE2.5导线穿管125 125 130 1A TLE2-2配电箱WEL1疏散指示疏散指示电源NH-BV-3*2.5+PE2.5导线穿管120 135 130 WEL2应急照明应急照明电源NH-BV-3*2.5+PE2.5导线穿管125 130 135验收结论施工单位项目专业质量检查员(签名)：项目专业技术负责人(签名)：年月日专业监理工程师(签名)：(建设单位项目专业技术负责人)年月日电线绝缘电阻测试记录编号： 06-06-019。

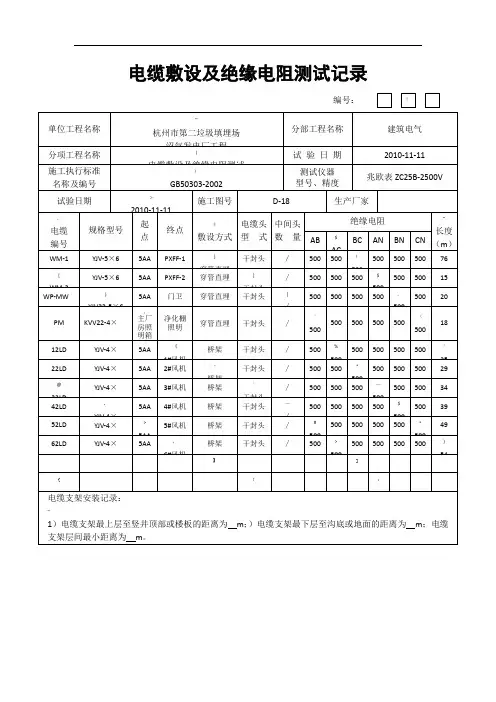

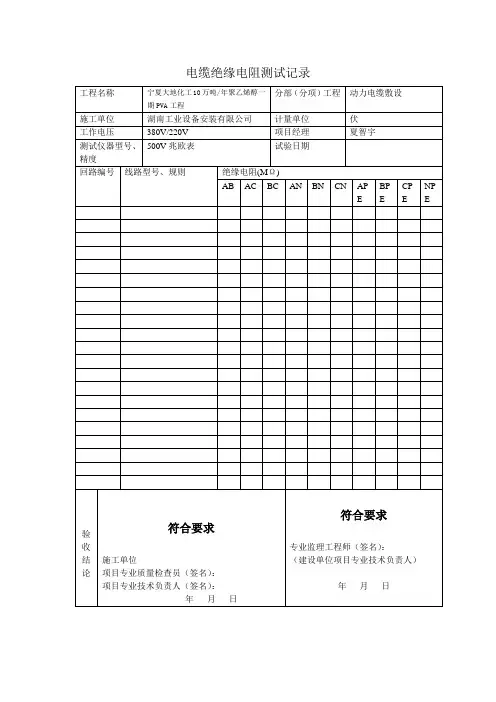

电缆敷设及绝缘电阻测试记录
