电缆敷设及绝缘电阻测试记录

精心整理该记录适用于单相、单相三线、三相四线、三相五线制的照明、动力线路及电缆线路、电机等绝缘电阻的测试。

表中A代表第一相、B代表第二相、C代表第三相、N代表零线（中性线）代表接地线。

施工单位应在导线敷设完成后和电气设备安装完成后分别进行一次绝缘电阻测试记录。

楼宇总配电室、楼层配电箱、户内配电盘，都需要进行测试的。

精心整理我国现在相线是U、V、W、零线是N、接地保护线是PE，为什么相线还用A、B、C表示？AB是相线A与相线B之间的绝缘电阻。

以此类推。

绝缘电阻测试-----不是电线本身的电阻！它是指电线与大地，电线与表皮，电线与电线之间的绝缘电阻，单位是兆欧！通常我们测试BV线，只测相与相之间，相与线之间。

如：AB,AC,BC,AN,BN,CN,APE,BPE,CPE,NPE一般照明用500V兆欧表，测得数值最大500兆欧。

新线最低一般不会低于200兆欧精心整理绝缘电阻值的大小，能有效地反映绝缘的整体受潮、污秽以及严重过热老化等缺陷。

绝缘电阻的测试最常用的仪表是绝缘电阻测试仪（兆欧表）。

绝缘电阻测试仪（兆欧表）通常有100V、250V、500V、1000V、2500V和5000V等类型。

使用兆欧精心整理(3)C柱接随仪表配来的接地电阻测试仪设置的技术要求(1)接地电阻测试仪应放置在离测试点(2)每个接线头的接线柱都必须接触良好，连接牢固。

(3)两个接地极插针应设置在离待测接地体左右分别为(8)待测接地体应先进行除锈等处理，以保证可靠的电气连接。

接地电阻测试仪的操作要领(1)测试仪设置符合规范后才开始接地电阻值的测量。

(2)测量前，位置。

平衡点迅速向右偏转，说明原量程档位选择过大，档位，如偏转方向如前，可将档位选择转到档位。

平衡点向右偏移，则说明接地电阻值仍偏大，在缓慢转动手柄同时，接地电阻旋钮应缓慢顺时针转动，当检流表指针归精心整理精心整理精心整理-1AP02表示地下一层的2号动力配电箱，额定功率为9千瓦；TIMIN表示某开关厂商的品牌型号；125/25/3各数字中125A系列中的某个整定值，3代表三相TIB1-63C16/2某开关厂商品牌中的另一款型号，63C系列中的某一款；精心整理。

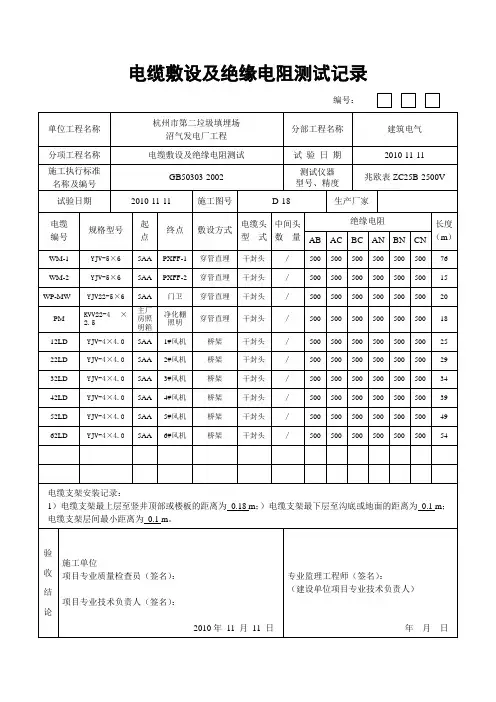

电缆敷设及绝缘电阻测试记录编号：单位工程名称分部工程名称建筑电气分项工程名称电缆敷设及绝缘电阻测试试验日期2010-11-11施工执行标准名称及编号GB50303-2002测试仪器型号、精度兆欧表ZC25B-2500V试验日期2010-11-11施工图号D-18生产厂家电缆编号规格型号起点终点敷设方式电缆头型式中间头数量绝缘电阻（m）AB AC BC AN BN CNWM-1YJV-5×65AA PXFF-1穿管直埋干封头⁄500500500500500500 WM-2YJV-5×65AA PXFF-2穿管直埋干封头⁄500500500500500500 WP-MW YJV22-5×65AA门卫穿管直埋干封头⁄500500500500500500PM KVV22-4×2.5主厂房照明箱净化棚照明穿管直埋干封头⁄50050050050050050012LD YJV-4×4.05AA1#风机桥架干封头⁄500500500500500500 22LD YJV-4×4.05AA2#风机桥架干封头⁄500500500500500500 32LD YJV-4×4.05AA3#风机桥架干封头⁄500500500500500500 42LD YJV-4×4.05AA4#风机桥架干封头⁄500500500500500500 52LD YJV-4×4.05AA5#风机桥架干封头⁄500500500500500500 62LD YJV-4×4.05AA6#风机桥架干封头⁄500500500500500500电线绝缘电阻测试记录编号：单位工程名称分部工程名称建筑电气分项工程名称电线绝缘电阻测试施工日期2010.施工执行标准名称及编号GB50303-2002项目经理卢晓明测试仪器型号、精度ZC-7试验日期2010-11.8回路编号线路型号、规格、敷设方法绝缘电阻（MΩ）AB AC BC AN BN CN APE BPE CPE NPEAL-PXTR490500480480480500480450470470WL1ZRBV-2.5暗敷480500500WL 2ZRBV-2.5暗敷500480500WL 3ZRBV-2.5暗敷500500500WL 4ZRBV-2.5暗敷490500450WL 5BV-0.5-5×2.5暗敷500480490500500WL6YZV22-5×6 暗敷500480490500450ZLK.BJQK45047047049050048048048050048012LDYJV-4×4.0暗敷49048049550022LDYJV-4×4.0暗敷50048050047532LDYJV-4×4.0暗敷50048050050042LDYJV-4×4.0暗敷50048047550052LDYJV-4×4.0暗敷45048050050062LDYJV-4×4.0暗敷500480480480验收结论施工单位合格项目专业质量检查员（签名）：项目专业技术负责人（签名）：2010 年 11月 8 日专业监理工程师（签名）：（建设单位项目专业技术负责人）年月日电线绝缘电阻测试记录编号：单位工程名称分部工程名称建筑电气分项工程名称电线绝缘电阻测试施工日期2010.施工执行标准名称及编号GB50303-2002项目经理卢晓明测试仪器型号、精度ZC-7试验日期2010-11.8回路编号线路型号、规格、敷设方法绝缘电阻（MΩ）AB AC BC AN BN CN APE BPE CPE NPEPXT-F450470470490500480480480500480 ZRBV-2.5 暗1N1敷4801N2ZRBV-2.5 暗敷4901N3ZRBV-2.5 暗敷4701N4ZRBV-2.5 暗敷4901N5ZRBV-2.5 暗敷4801N6ZRBV-2.5 暗敷5005005001N7ZRBV-2.5 暗敷470500500PM ZRBV-2.5 暗敷500PXT-F4504704704905004804804805004802N1ZRBV-2.5 暗敷5002N2ZRBV-2.5 暗敷5002N3ZRBV-2.5 暗敷4902N4ZRBV-2.5 暗敷5002N5ZRBV-2.5 暗敷5005005002N6ZRBV-2.5 暗敷4905005002N7ZRBV-2.5 暗500500500敷验收结论施工单位合格项目专业质量检查员（签名）：项目专业技术负责人（签名）：2010 年11 月 8 日专业监理工程师（签名）：（建设单位项目专业技术负责人）年月日接地电阻测试记录编号：单位工程名称分部工程名称建筑电气分项工程名称接地电阻测试试验日期2010-10-5施工执行标准名称及编号GB50303-2002项目经理卢晓明施工图号填埋气发电机主厂房D-4测试仪器型号、精度ZC-8测试部位接地性质接地电阻（Ω）测试环境结论设计值实测值温度（℃天气情况室内基础接地<10.330晴合格简图或备注：验收结论施工单位项目专业质量检查员（签名）：项目专业技术负责人（签名）：2010年10月5日专业监理工程师（签名）：（建设单位项目专业技术负责人）年月接地电阻测试记录编号：单位工程名称分部工程名称建筑电气分项工程名称接地电阻测试试验日期2010-10-5施工执行标准名称及编号GB50303-2002项目经理卢晓明施工图号填埋气发电机主厂房D-4测试仪器型号、精度ZC-8测试部位接地性质接地电阻（Ω）测试环境结论设计值实测值温度（℃天气情况室外基础接地<10.330晴合格简图或备注：验收结论施工单位项目专业质量检查员（签名）：项目专业技术负责人（签名）：2010年10月5日专业监理工程师（签名）：（建设单位项目专业技术负责人）年月接地电阻测试记录编号：单位工程名称分部工程名称建筑电气分项工程名称接地电阻测试试验日期2010-10-5施工执行标准名称及编号GB50303-2002项目经理卢晓明施工图号填埋气预处理厂房D-1测试仪器型号、精度ZC-8测试部位接地性质接地电阻（Ω）测试环境结论设计值实测值温度（℃天气情况室内基础接地<10.330晴合格简图或备注：验收结论施工单位项目专业质量检查员（签名）：项目专业技术负责人（签名）：专业监理工程师（签名）：（建设单位项目专业技术负责人）2010年10月5 日年月接地电阻测试记录编号：单位工程名称分部工程名称建筑电气分项工程名称接地电阻测试试验日期2010-10-5施工执行标准名称及编号GB50303-2002项目经理卢晓明施工图号填埋气预处理厂房D-1测试仪器型号、精度ZC-8测试部位接地性质接地电阻（Ω）测试环境结论设计值实测值温度（℃天气情况室外基础接地<10.330晴合格简图或备注：验收结论施工单位项目专业质量检查员（签名）：项目专业技术负责人（签名）：2010年10月5 日专业监理工程师（签名）：（建设单位项目专业技术负责人）年月接地电阻测试记录编号：单位工程名称分部工程名称建筑电气分项工程名称接地电阻测试试验日期2010-10-5施工执行标准名称及编号GB50303-2002项目经理卢晓明施工图号车棚D-1测试仪器型号、精度ZC-8测试部位接地性质接地电阻（Ω）测试环境结论设计值实测值温度（℃天气情况室外基础接地<10.330晴合格简图或备注：施工单位验收结论项目专业质量检查员（签名）：项目专业技术负责人（签名）：2010年10月5日专业监理工程师（签名）：（建设单位项目专业技术负责人）年月接地电阻测试记录编号：单位工程名称分部工程名称建筑电气分项工程名称接地电阻测试试验日期2010-10-5施工执行标准名称及编号GB50303-2002项目经理卢晓明施工图号门卫D-1测试仪器型号、精度ZC-8测试部位接地性质接地电阻（Ω）测试环境结 论设计值实测值温度（℃天气情况 室内基础接地<10.330晴合格简图或备注：验收结论施工单位项目专业质量检查员（签名）：项目专业技术负责人（签名）：2010年10 月5 日专业监理工程师（签名）：（建设单位项目专业技术负责人）年 月接地电阻测试记录编号：单位工程名称分部工程名称建筑电气分项工程名称接地电阻测试试验日期2010-10-5施工执行标准名称及编号GB50303-2002项目经理卢晓明施工图号门卫D-1测试仪器型号、精度ZC-8测试部位接地性质接地电阻（Ω）测试环境结论设计值实测值温度（℃天气情况室外基础接地<10.330晴合格简图或备注：验收结论施工单位项目专业质量检查员（签名）：项目专业技术负责人（签名）：2010年10 月5 日专业监理工程师（签名）：（建设单位项目专业技术负责人）年月照明全负荷通电试运行记录编号：单位工程名称分部工程名称建筑电气分项工程名称照明全负荷通电试运行试验日期2010-11-11施工执行标准名称及编号GB50303-2002项目经理卢晓明施工图号填埋气发电机主厂房D-3试运行日期盘柜编号测试电流值(A)时间PXT-F1PXT-F2ZLK.BJQK A B C A B C A B C24797879807980797879试运行结论：合格验收结论施工单位项目专业质量检查员（签名）：项目专业技术负责人（签名）：2010年11月11日专业监理工程师（签名）：（建设单位项目专业技术负责人）年月照明全负荷通电试运行记录编号：单位工程名称分部工程名称建筑电气分项工程名称照明全负荷通电试运行试验日期2010-11-10施工执行标准名称及编号GB50303-2002项目经理卢晓明施工图号填埋气预处理厂房D-1试运行日期盘柜编号测试电流值(A)时间PMA B C A B C A B C24807980试运行结论：合格验收结论施工单位项目专业质量检查员（签名）：项目专业技术负责人（签名）：2010年11月10 日专业监理工程师（签名）：（建设单位项目专业技术负责人）年月照明全负荷通电试运行记录编号：单位工程名称分部工程名称建筑电气分项工程名称照明全负荷通电试运行试验日期施工执行标准名称及编号GB50303-2002项目经理卢晓明施工图号门卫D-1试运行日期盘柜编号测试电流值(A)时间ALA B C A B C A B C24797879试运行结论：合格验收结论施工单位项目专业质量检查员（签名）：项目专业技术负责人（签名）：年月日专业监理工程师（签名）：（建设单位项目专业技术负责人）年月线路、插座、开关接线检查记录编号：单位工程名称分部工程名称建筑电气分项工程名称线路插座开关检查接线项目经理卢晓明施工执行标准名称及编号GB50303-2002施工图号D-2施工日期配电箱及回路编号线路插座开关颜色连接接线位置接地线连接接线控制顺序通断方向PXT-F-1N1一致可靠正确可靠可靠正确正确PXT-F-1N2一致可靠正确可靠可靠正确正确PXT-F-1N3一致可靠正确可靠可靠正确正确PXT-F-1N4一致可靠正确可靠可靠正确正确PXT-F-1N5一致可靠正确可靠可靠正确正确PXT-F-1N6一致可靠正确可靠可靠正确正确PXT-F-1N7一致可靠正确可靠可靠正确正确PXT-F-PM一致可靠正确可靠可靠正确正确PXT-F-2N1一致可靠正确可靠可靠正确正确PXT-F-2N2一致可靠正确可靠可靠正确正确PXT-F-2N3一致可靠正确可靠可靠正确正确PXT-F-2N4一致可靠正确可靠可靠正确正确PXT-F-2N5一致可靠正确可靠可靠正确正确PXT-F-2N6一致可靠正确可靠可靠正确正确PXT-F-2N7一致可靠正确可靠可靠正确正确验收结论施工单位项目专业质量检查员（签名）：项目专业技术负责人（签名）：2010年11月11日专业监理工程师（签名）：（建设单位项目专业技术负责人）年月漏电保护器模动作拟试验记录编号：单位工程名称分部工程名称建筑电气分项工程名称低压电气动力设备检测项目经理卢晓明施工执行标准名称及编号GB50303-2002试验日期测试仪器试验部位施工图号漏电保护器型号、规格标准要求试验结果漏电动作电流（mA）漏电动作时间（s）漏电动作电流（mA）漏电动作时间（s）验收结论施工单位项目专业质量检查员（签名）：项目专业技术负责人（签名）：2010年10月5 日专业监理工程师（签名）：（建设单位项目专业技术负责人）漏电保护器模动作拟试验记录编号：单位工程名称分部工程名称建筑电气分项工程低压电动机项目经理卢晓明名称施工执行标准名称及编号GB50303-2002试验日期2010.12.6环境温度（℃）试验部位施工图号漏电保护器型号、规格标准要求试验结果漏电动作电流（mA）漏电动作时间（s）漏电动作电流（mA）漏电动作时间（s）PXT-1N6D-3DPNVIGI16A+0.03A300.1270.08 PXT-F1N7D-3DPNVIGI16A+0.03A300.1280.09 PXT-F2N5D-3DPNVIGI16A+0.03A300.1270.08 PXT-F2N6D-3DPNVIGI16A+0.03A300.1280.08 PXT-F2N7D-3DPNVIGI16A+0.03A300.1290.1 PXTRL3D-3DPNVIGI16A+0.03A300.1270.09 PXTRL1D-3DPNVIGI16A+0.03A300.1280.09验收施工单位项目专业质量检查员（签名）：专业监理工程师（签名）：结论项目专业技术负责人（签名）：2010年10月5 日（建设单位项目专业技术负责人）电机试运转记录编号：单位工程名称分部工程名称建筑电气分项工程名称低压电动机项目经理卢晓明施工执行标准名称及编号GB50303-2002试验日期2010.11.8环境温度（℃）26℃电机编号检查记录机械名称防爆轴流风机电机铭牌型号PT35-11-6.3额定功率（kw）2.2额定电压（V）380额定电流（A）7额定转速（r∕mm）1450直流电阻A B C A B C A B C A B C A 定子（Ω）1.4 1.4061.398转子（Ω）绝缘电阻定子（MΩ）670675670转子（MΩ）启动电流（A）空载电流（A）直流电阻过电流（A）热元件（A0电机温度（℃）454545试运转时间（h）2试运转情况正常接地线情况良好验收结论施工单位项目专业质量检查员（签名）：项目专业技术负责人（签名）：专业监理工程师（签名）：（建设单位项目专业技术负责人）2010年月日年。

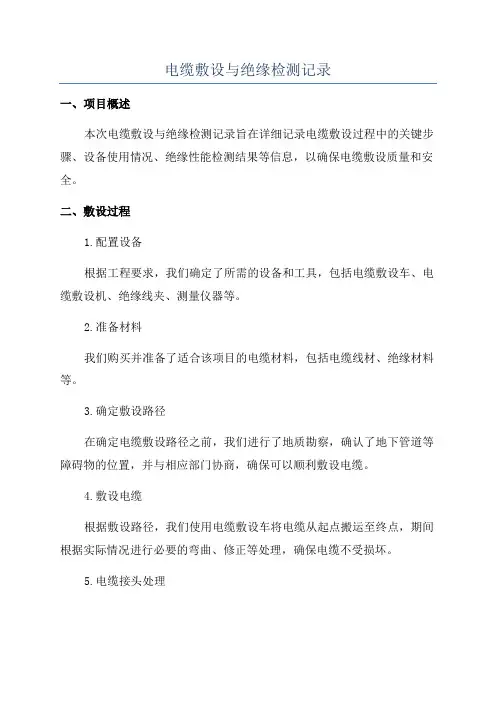

电缆敷设与绝缘检测记录一、项目概述本次电缆敷设与绝缘检测记录旨在详细记录电缆敷设过程中的关键步骤、设备使用情况、绝缘性能检测结果等信息，以确保电缆敷设质量和安全。

二、敷设过程1.配置设备根据工程要求，我们确定了所需的设备和工具，包括电缆敷设车、电缆敷设机、绝缘线夹、测量仪器等。

2.准备材料我们购买并准备了适合该项目的电缆材料，包括电缆线材、绝缘材料等。

3.确定敷设路径在确定电缆敷设路径之前，我们进行了地质勘察，确认了地下管道等障碍物的位置，并与相应部门协商，确保可以顺利敷设电缆。

4.敷设电缆根据敷设路径，我们使用电缆敷设车将电缆从起点搬运至终点，期间根据实际情况进行必要的弯曲、修正等处理，确保电缆不受损坏。

5.电缆接头处理当敷设到需要连接电缆时，我们使用绝缘线夹等工具进行电缆接头处理，确保电缆接头的稳固性和绝缘性能。

6.绝缘检测在电缆敷设完成后，我们使用专业的测量仪器对电缆的绝缘性能进行检测。

主要检测指标包括绝缘电阻值、介质损耗角正切值、局部放电等。

7.维护与记录在绝缘检测过程中，我们定期维护和检查设备，确保其正常运行。

同时，我们将详细记录每次绝缘检测的结果，包括测量数值、检测时间、设备使用情况等。

三、敷设与绝缘检测记录示例日期：20XX年XX月XX日项目名称：XXX电缆敷设工程1.配置设备：-电缆敷设车：XX台-电缆敷设机：XX台-绝缘线夹：XX个-测量仪器：XX台2.准备材料：-电缆线材：XXX米-绝缘材料：XXX卷3.确定敷设路径：根据地质勘察结果和与相关部门的协商，确定敷设路径如下：-路径起点：XXX-路径终点：XXX4.敷设电缆：-敷设路径：XXX-敷设长度：XXX米-敷设状态：顺利敷设，没有损坏5.电缆接头处理：-接头位置：XXX-接头处理方法：使用X绝缘线夹进行固定-接头状态：稳固，没有松动6.绝缘检测结果：-绝缘电阻值：XXX兆欧-介质损耗角正切值：XXX-局部放电：未检测到局部放电7.维护与记录：-设备维护情况：定期清洁和检查设备，确保正常运行-绝缘检测记录：详细记录绝缘检测结果，包括测量数值、检测时间、设备使用情况等四、总结通过本次电缆敷设与绝缘检测，我们确保了电缆敷设的质量和安全。

教你如何填“绝缘电阻测试记录”(总5页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除绝缘电阻测试记录该记录适用于单相、单相三线、三相四线、三相五线制的照明、动力线路及电缆线路、电机等绝缘电阻的测试。

表中A代表第一相、B代表第二相、C代表第三相、N代表零线（中性线）、PE代表接地线。

施工单位应在导线敷设完成后和电气设备安装完成后分别进行一次绝缘电阻测试记录。

楼宇总配电室、楼层配电箱、户内配电盘，都需要进行测试的。

绝缘电阻测试1．要求：电气线路安装后，在送电前应对所有的电气线路（包括明敷和暗敷、电缆）进行线路的绝缘电阻测试，达不到绝缘要求的严禁送电。

2．目的：通过绝缘电阻测试，检查和掌握线路敷设和电气安装的施工质量，避免发生漏电、短路等用电安全事故。

3．方法： (1)电气线路敷设中的明配线，暗配线及低压电缆均应作绝缘测试。

(2)用500V兆欧表（摇表）进行测试，测试工具应有计量检测（型号、编号、有效期）。

(3)48V以下线路及设备应与单相220V线路测试相同。

(4)测试数量必须符合设计图的回路数，即对每一个用电回路均应测试。

(5)线路测试时导线间，导线对地的绝缘电阻应大于0.5MΩ。

(6)电动机绝缘测试值应≥1MΩ。

(7)大型电气设备、开关、动力、照明配电箱等绝缘测试值应大于0.5MΩ。

(8)认真填写绝缘电阻测试单，并请有关部门或业主验收签证。

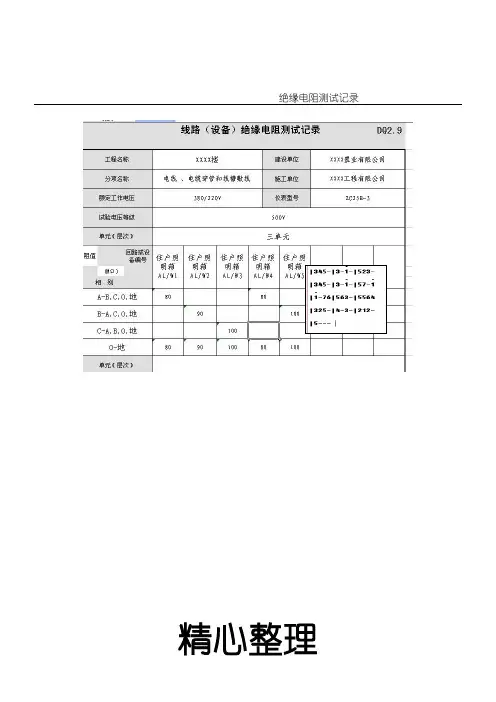

回路编号：通过电缆、电线的系统图（注意要系统图，上有对应的回路编号，比如：+1AA1-1）线路型号、规格、敷设方法：规格型号系统图上也有比如：4*2.5mm2 敷设方法：直埋、桥架、穿管等。

绝缘电阻：A、B、C表示三相电A相B相C相。

如果是单相的 A-C、A-B什么的就不用填，N是零线、PE是接地保护线。

如果是三相五线电就得填满，不过阻值基本大同小异，复制+改改就OK了电缆的绝缘电阻值与电缆的种类、电压等级、电缆绝缘的温度、空气湿度有关，额定电压6KV及以上的应不小于100MΩ，额定电压1～3KV时应不小于50MΩ。

绝缘电阻测试记录填写该记录适用于单相、单相三线、三相四线、三相五线制的照明、动力线路及电缆线路、电机等绝缘电阻的测试。

表中 A 代表第一相、 B 代表第二相、 C 代表第三相、 N 代表零线(中性线、 PE 代表接地线。

施工单位应在导线敷设完成后和电气设备安装完成后分别进行一次绝缘电阻测试记录。

楼宇总配电室、楼层配电箱、户内配电盘,都需要进行测试的。

绝缘电阻测试1.要求:电气线路安装后,在送电前应对所有的电气线路(包括明敷和暗敷、电缆进行线路的绝缘电阻测试,达不到绝缘要求的严禁送电。

2.目的:通过绝缘电阻测试,检查和掌握线路敷设和电气安装的施工质量,避免发生漏电、短路等用电安全事故。

3.方法:(1电气线路敷设中的明配线,暗配线及低压电缆均应作绝缘测试。

(2用 500V 兆欧表(摇表进行测试,测试工具应有计量检测(型号、编号、有效期。

(348V以下线路及设备应与单相 220V 线路测试相同。

(4测试数量必须符合设计图的回路数,即对每一个用电回路均应测试。

(5线路测试时导线间,导线对地的绝缘电阻应大于0.5M Ω。

(6电动机绝缘测试值应≥ 1M Ω。

(7大型电气设备、开关、动力、照明配电箱等绝缘测试值应大于0.5M Ω。

(8认真填写绝缘电阻测试单,并请有关部门或业主验收签证。

回路编号:通过电缆、电线的系统图(注意要系统图,上有对应的回路编号,比如: +1AA1-1 线路型号、规格、敷设方法:规格型号系统图上也有比如:4*2.5mm2 敷设方法:直埋、桥架、穿管等。

绝缘电阻:A 、 B 、 C 表示三相电 A 相 B 相 C 相。

如果是单相的 A-C、 A-B 什么的就不用填, N 是零线、 PE 是接地保护线。

如果是三相五线电就得填满,不过阻值基本大同小异,复制 +改改就 OK 了电缆的绝缘电阻值与电缆的种类、电压等级、电缆绝缘的温度、空气湿度有关, 额定电压 6KV 及以上的应不小于100M Ω,额定电压 1~3KV 时应不小于 50M Ω。

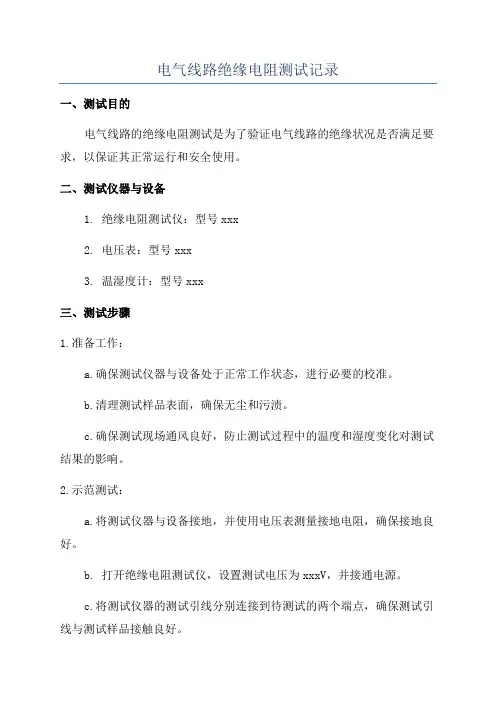

电气线路绝缘电阻测试记录一、测试目的电气线路的绝缘电阻测试是为了验证电气线路的绝缘状况是否满足要求，以保证其正常运行和安全使用。

二、测试仪器与设备1. 绝缘电阻测试仪：型号xxx2. 电压表：型号xxx3. 温湿度计：型号xxx三、测试步骤1.准备工作：a.确保测试仪器与设备处于正常工作状态，进行必要的校准。

b.清理测试样品表面，确保无尘和污渍。

c.确保测试现场通风良好，防止测试过程中的温度和湿度变化对测试结果的影响。

2.示范测试：a.将测试仪器与设备接地，并使用电压表测量接地电阻，确保接地良好。

b. 打开绝缘电阻测试仪，设置测试电压为xxxV，并接通电源。

c.将测试仪器的测试引线分别连接到待测试的两个端点，确保测试引线与测试样品接触良好。

d.启动测试仪器，记录测试开始时间，并等待一段时间（通常为1分钟）以稳定测试结果。

e.读取测试仪器上的绝缘电阻数值，并记录。

f.关闭测试仪器，断开测试引线，记录测试结束时间。

3.重复测试：a.对于同一个样品，重复测试3次，取平均值作为绝缘电阻的测试结果。

b.对于多个样品，按照相同的测试步骤进行测试，并依次记录测试结果。

四、测试记录测试日期：xxxx年xx月xx日样品编号：xxxxxx测试环境：温度：xx℃湿度：xx%测试结果：样品1：测试时间：xx:xx~xx:xx测试电压：xxxV第一次测试结果：xxx MΩ第二次测试结果：xxx MΩ第三次测试结果：xxx MΩ平均结果：xxx MΩ样品2：测试时间：xx:xx~xx:xx测试电压：xxxV第一次测试结果：xxx MΩ第二次测试结果：xxx MΩ第三次测试结果：xxx MΩ平均结果：xxx MΩ...五、测试结论与建议根据以上测试结果，所有样品的绝缘电阻均符合要求，表明电气线路的绝缘状况良好，可以正常使用。

建议定期进行绝缘电阻测试并记录结果，以确保电气线路的安全运行。

六、测试人员测试人员：xxxx测试日期：xxxx年xx月xx日以上为电气线路绝缘电阻测试记录。

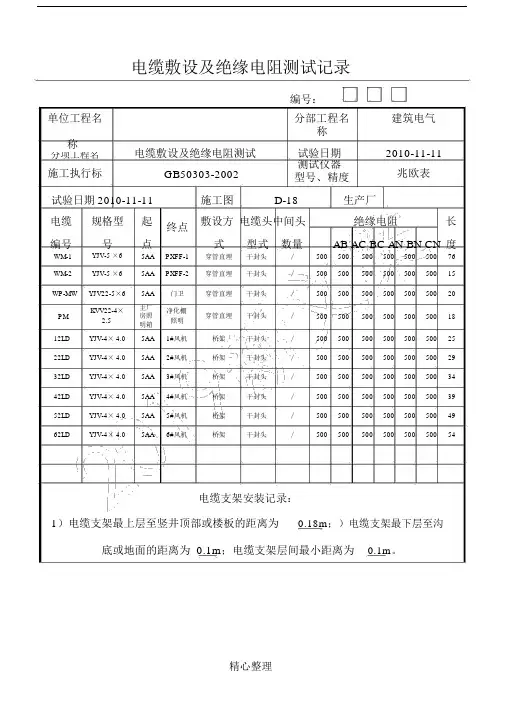

电缆敷设及绝缘电阻测试记录编号：单位工程名分部工程名建筑电气称称电缆敷设及绝缘电阻测试试验日期 2010-11-11 分项工程名施工执行标GB50303-2002测试仪器 兆欧表型号、精度试验日期2010-11-11 施工图D-18生产厂电缆规格型起 终点敷设方 电缆头中间头绝缘电阻长AB AC BC AN BN CN编号号点PXFF-1 式型式 数量度WM-1 YJV-5 ×6 5AA 穿管直埋 干封头 ∕ 500 500 500 500 500 500 76 WM-2 YJV-5 ×6 5AA PXFF-2 穿管直埋 干封头 ∕ 500 500 500 500 500 500 15 WP-MW YJV22-5×6 5AA 门卫 穿管直埋干封头∕ 500 500 500 500 500 500 20 PMKVV22-4×主厂 净化棚50050050050050050018 房照 穿管直埋干封头∕2.5 照明明箱12LD YJV-4× 4.0 5AA 1#风机 桥架 干封头 ∕ 500 500 500 500 500 500 25 22LD YJV-4× 4.0 5AA 2#风机 桥架 干封头 ∕ 500 500 500 500 500 500 29 32LD YJV-4× 4.0 5AA 3#风机 桥架 干封头 ∕ 500 500 500 500 500 500 34 42LD YJV-4× 4.0 5AA 4#风机 桥架 干封头 ∕ 500 500 500 500 500 500 39 52LD YJV-4× 4.0 5AA 5#风机 桥架 干封头 ∕ 500 500 500 500 500 500 49 62LDYJV-4× 4.05AA6#风机桥架干封头∕50050050050050050054电缆支架安装记录：1）电缆支架最上层至竖井顶部或楼板的距离为0.18m ；）电缆支架最下层至沟底或地面的距离为 0.1m ；电缆支架层间最小距离为0.1m 。

绝缘电阻测试记录的填写Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998绝缘电阻测试记录该记录适用于单相、单相三线、三相四线、三相五线制的照明、动力线路及电缆线路、电机等绝缘电阻的测试。

表中A代表第一相、B代表第二相、C代表第三相、N代表零线（中性线）、PE代表接地线。

施工单位应在导线敷设完成后和电气设备安装完成后分别进行一次绝缘电阻测试记录。

楼宇总配电室、楼层配电箱、户内配电盘，都需要进行测试的。

绝缘电阻测试1．要求：电气线路安装后，在送电前应对所有的电气线路（包括明敷和暗敷、电缆）进行线路的绝缘电阻测试，达不到绝缘要求的严禁送电。

2．目的：通过绝缘电阻测试，检查和掌握线路敷设和电气安装的施工质量，避免发生漏电、短路等用电安全事故。

3．方法：(1)电气线路敷设中的明配线，暗配线及低压电缆均应作绝缘测试。

(2)用500V兆欧表（摇表）进行测试，测试工具应有计量检测（型号、编号、有效期）。

(3)48V以下线路及设备应与单相220V线路测试相同。

(4)测试数量必须符合设计图的回路数，即对每一个用电回路均应测试。

(5)线路测试时导线间，导线对地的绝缘电阻应大于Ω。

(6)电动机绝缘测试值应≥1MΩ。

(7)大型电气设备、开关、动力、照明配电箱等绝缘测试值应大于Ω。

(8)认真填写绝缘电阻测试单，并请有关部门或业主验收签证。

回路编号：通过电缆、电线的系统图（注意要系统图，上有对应的回路编号，比如：+1AA1-1）线路型号、规格、敷设方法：规格型号系统图上也有比如：4* 敷设方法：直埋、桥架、穿管等。

绝缘电阻：A、B、C表示三相电A相B相C相。

如果是单相的 A-C、A-B什么的就不用填，N是零线、PE是接地保护线。

如果是三相五线电就得填满，不过阻值基本大同小异，复制+改改就OK了电缆的绝缘电阻值与电缆的种类、电压等级、电缆绝缘的温度、空气湿度有关，额定电压6KV及以上的应不小于100MΩ，额定电压1～3KV时应不小于50MΩ。

绝缘电阻测试记录该记录适用于单相、单相三线、三相四线、三相五线制的照明、动力线路及电缆线路、电机等绝缘电阻的测试。

表中A代表第一相、B代表第二相、C代表第三相、N代表零线（中性线）、PE代表接地线。

施工单位应在导线敷设完成后和电气设备安装完成后分别进行一次绝缘电阻测试记录。

楼宇总配电室、楼层配电箱、户内配电盘，都需要进行测试的。

绝缘电阻测试1．要求：电气线路安装后，在送电前应对所有的电气线路（包括明敷和暗敷、电缆）进行线路的绝缘电阻测试，达不到绝缘要求的严禁送电。

2．目的：通过绝缘电阻测试，检查和掌握线路敷设和电气安装的施工质量，避免发生漏电、短路等用电安全事故。

3．方法：(1)电气线路敷设中的明配线，暗配线及低压电缆均应作绝缘测试。

(2)用500V兆欧表（摇表）进行测试，测试工具应有计量检测（型号、编号、有效期）。

(3)48V以下线路及设备应与单相220V线路测试相同。

(4)测试数量必须符合设计图的回路数，即对每一个用电回路均应测试。

(5)线路测试时导线间，导线对地的绝缘电阻应大于0.5MΩ。

(6)电动机绝缘测试值应≥1MΩ。

(7)大型电气设备、开关、动力、照明配电箱等绝缘测试值应大于0.5MΩ。

(8)认真填写绝缘电阻测试单，并请有关部门或业主验收签证。

回路编号：通过电缆、电线的系统图（注意要系统图，上有对应的回路编号，比如：+1AA1-1）线路型号、规格、敷设方法：规格型号系统图上也有比如：4*2.5mm2 敷设方法：直埋、桥架、穿管等。

绝缘电阻：A、B、C表示三相电A相B相C相。

如果是单相的A-C、A-B什么的就不用填，N是零线、PE是接地保护线。

如果是三相五线电就得填满，不过阻值基本大同小异，复制+改改就OK了电缆的绝缘电阻值与电缆的种类、电压等级、电缆绝缘的温度、空气湿度有关，额定电压6KV 及以上的应不小于100MΩ，额定电压1～3KV时应不小于50MΩ。

1KV一下三四十兆欧就满足要求了。

该记录适用于单相、单相三线、三相四线、三相五线制的照明、动力线路及电缆线路、电机等绝缘电阻的测试。

表中A代表第一相、B代表第二相、C代表第三相、N代表零线（中性线）接地线。

施工单位应在导线敷设完成后和电气设备安装完成后分别进行一次绝缘电阻测试记录。

楼宇总配电室、楼层配电箱、户内配电盘，都需要进行测试的。

绝缘电阻测试1．要求：电气线路安装后，在送电前应对所有的电气线路（包括明敷和暗敷、电缆）进行线路的绝缘电阻测试，达不到绝缘要求的严禁送电。

2．目的：通过绝缘电阻测试，检查和掌握线路敷设和电气安装的施工质量，避免发生漏电、短路等用电安全事故。

3．方法：(1)电气线路敷设中的明配线，暗配线及低压电缆均应作绝缘测试。

(2)用500V兆欧表（摇表）进行测试，测试工具应有计量检测（型号、编号、有效期）。

(3)48V以下线路及设备应与单相220V线路测试相同。

(4)测试数量必须符合设计图的回路数，即对每一个用电回路均应测试。

(5)线路测试时导线间，导线对地的绝缘电阻应大于0.5MΩ。

(6)电动机绝缘测试值应≥1MΩ。

(7)大型电气设备、开关、动力、照明配电箱等绝缘测试值应大于0.5MΩ。

(8)认真填写绝缘电阻测试单，并请有关部门或业主验收签证。

回路编号：通过电缆、电线的系统图（注意要系统图，上有对应的回路编号，比如：+1AA1-1）线路型号、规格、敷设方法：规格型号系统图上也有比如：4*2.5mm2 敷设方法：直埋、桥架、穿管等。

绝缘电阻：A、B、C表示三相电A相B相C相。

如果是单相的A-C、A-B什么的就不用填，N是零线、PE是接地保护线。

如果是三相五线电就得填满，不过阻值基本大同小异，复制+改改就OK了电缆的绝缘电阻值与电缆的种类、电压等级、电缆绝缘的温度、空气湿度有关，额定电压6KV 及以上的应不小于100MΩ，额定电压1～3KV时应不小于50MΩ。

1KV一下三四十兆欧就满足要求了。

一般零线与地线都是从同一个接地点引出的，正常情况下他们之间的电阻值应该为0，但有特殊情况，所有把开关拉开，这样零对地电阻应该要很大，否则说明没有正常正确安装接地线，表格中所填应该是特殊情况下的阻值（本人也不是很确定），所以应该填大阻值。
