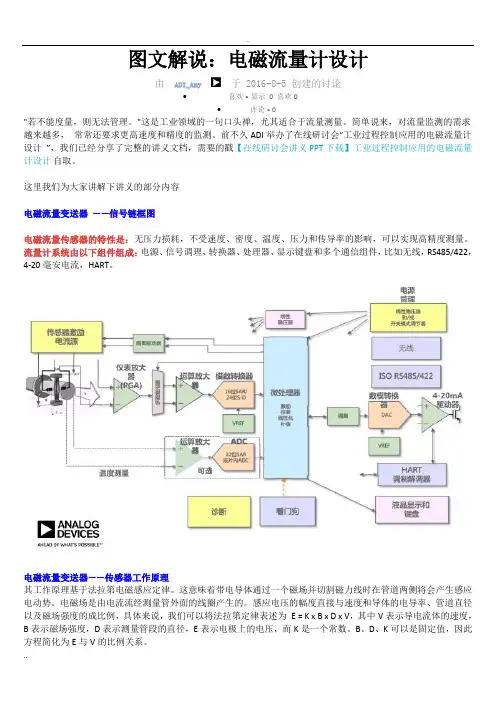

图文解说：电磁流量计设计由ADI_Amy于 2016-8-5 创建的讨论∙喜欢•显示0 喜欢0∙评论• 0"若不能度量，则无法管理。

"这是工业领域的一句口头禅，尤其适合于流量测量。

简单说来，对流量监测的需求越来越多，常常还要求更高速度和精度的监测。

前不久ADI举办了在线研讨会“工业过程控制应用的电磁流量计设计”，我们已经分享了完整的讲义文档，需要的戳【在线研讨会讲义PPT下载】工业过程控制应用的电磁流量计设计自取。

这里我们为大家讲解下讲义的部分内容电磁流量变送器——信号链框图电磁流量传感器的特性是：无压力损耗，不受速度、密度、温度、压力和传导率的影响，可以实现高精度测量。

流量计系统由以下组件组成：电源、信号调理、转换器、处理器、显示键盘和多个通信组件，比如无线，RS485/422，4-20毫安电流，HART。

电磁流量变送器——传感器工作原理其工作原理基于法拉第电磁感应定律。

这意味着带电导体通过一个磁场并切割磁力线时在管道两侧将会产生感应电动势。

电磁场是由电流流经测量管外面的线圈产生的。

感应电压的幅度直接与速度和导体的电导率、管道直径以及磁场强度的成比例，具体来说，我们可以将法拉第定律表述为E = K x B x D x V，其中V表示导电流体的速度，B表示磁场强度，D表示测量管段的直径，E表示电极上的电压，而K是一个常数。

B、D、K可以是固定值，因此方程简化为E与V的比例关系。

大部分电磁流量计使用低频率方波来激励传感器线圈。

可以是1/25、1/16，1/10或者1/4 电网频率，以及电网频率的一半。

低频方波励磁的幅度不变，但改变电流流入流出线圈的方向。

传感器信号调理——模拟前端共模抑制比共模电压必须被电磁流量计转换器所抑制，模拟前端电路在其中所起的作用最大。

如果电路具有对于120 分贝共模抑制比，则0.28V 共模电压可以降低至0.28 μV，而如果共模抑制比是100 dB，则抑制为2.8 μV。

电磁流量计的故障解决
随着现代工业的发展，电磁流量计已经成为流量测量领域的重要仪表。

电磁流量计是一种基于法拉第电磁感应定律的仪表，可以用来测量水、油等介质的流量。

但是在使用电磁流量计的过程中，可能会出现一些故障，本文将会介绍一些常见的问题及其解决方法。

问题一：显示不准
如果电磁流量计的显示不准，有可能是在使用过程中产生了一些物质沉淀，导致管道内径变小，影响流量的准确测量。

解决方法：
•调整电磁流量计的传感器位置，防止沉淀物堵塞传感器；
•定期清洗管道，清除沉淀物。

问题二：波动较大
如果电磁流量计的读数波动较大，有可能是因为信号不稳定，或者是管道内发生了水锤现象。

解决方法：
•调整电磁流量计的安装位置，避免管道内发生水锤现象；
•安装增稳器，稳定电磁流量计的信号。

问题三：显示无数值
如果电磁流量计的显示屏幕上没有数字显示，有可能是因为传感器损坏，或者是连接线路出现了断开。

解决方法：
•检查传感器连接是否正确，重新插拔连接线；
•如果连接线路损坏，更换新的线路。

问题四：更换流量计
如果电磁流量计已经老化或者无法修复，需要更换新的流量计。

在选择新的流量计时，需要考虑介质的物理性质、流量的范围、压力等因素，以确保新的流量计能够满足使用的需求。

解决方法：
•根据实际需要选择合适的流量计型号；
•安装新的流量计时，需要严格按照说明书要求进行操作。

总体来说，电磁流量计在使用过程中出现故障的情况不是很常见，但是一旦出
现问题，需要及时处理，避免影响生产的正常进行。

通过对常见故障的诊断和解决，可以帮助用户更好地使用和维护电磁流量计。

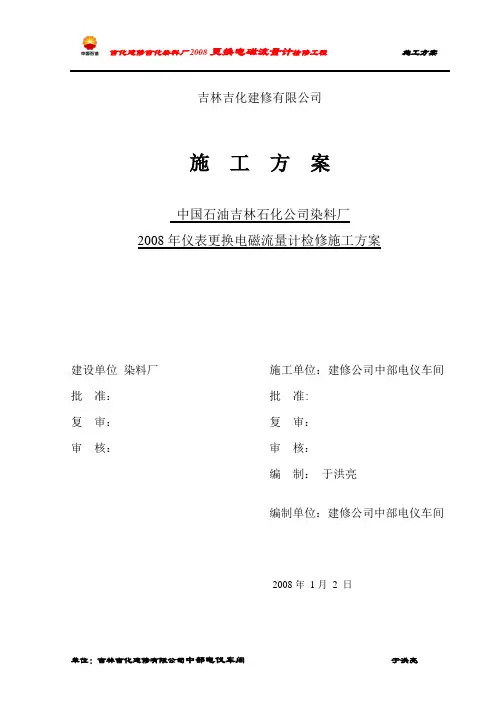

吉林吉化建修有限公司施工方案中国石油吉林石化公司染料厂2008年仪表更换电磁流量计检修施工方案建设单位染料厂施工单位：建修公司中部电仪车间批准：批准:复审：复审：审核：审核：编制：于洪亮编制单位：建修公司中部电仪车间2008年1月 2 日方案审批意见单目录一、编制说明 (4)二、编制依据 (4)三、工程概况 (4)四、施工前准备工作 (4)五、项目施工过程及工作程序 (6)六、质量保证措施 (6)七、施工进度计划 (6)八、机械人员计划 (6)九、安全、消防管理措施 (7)十、风险评价报告表 (8)十一、职业安全健康环境管理方案 (16)一、编制说明我们根据吉化染料厂停车检修项目计划，借鉴我单位以往的检修经验，编制本施工组织设计。

目的是为用户提供满意的检修和服务。

二、编制依据1. 吉化染料厂2008年度全区停车检修壮况。

2. 吉化染料厂2008年度全区停车检修计划。

3. 依据的标准、规范《石油化工仪表工程施工技术规程》 SHJ521-2003《工业自动化仪表工程施工及验收规范》 GB50093—2002《设备维护检修规程》 HG25417-91《自动化仪表安装工程质量检验评定标准》GBJ131－90三、工程概况1.吉林石化公司染料厂2008年度全区停车主要的检修内容：更换循环水电磁流量计两套（FT-6102、6106），更换2B线（DN600）电磁流量计1套。

2．值班室安装威力巴流量计一台。

3.计划检修工期从5月21日6点至5月31日共11天。

四、施工前的准备工作：（一）、组织准备：为了确保施工能够保质保量的完成，确保仪表检修工程工序的合理衔接，与工艺设备检修工序的合理衔接，编制了组织机构：检修指挥：刘洪伟现场负责人：于洪亮质量负责人：于洪亮安全负责人：刘洪伟（二）、材料、备件准备施工材料、消耗材料计划按检修计划提出、领用，控制不必要的材料浪费，对领用的材料必须按要求进行二次检验。

材料准备：U型卡、胀螺栓等消耗材料准备齐全。

安全要点介绍：使用调节电磁流量计系统（EMF）是按照设计技术制造操作安全的。

流量计根据规范专门安装使用。

每一个超过规范的使用被视为违规。

因此制造商不承担任何危险的结果。

使用者自责如此使用的危险结果。

使用的说明包括安装、起动和随后制造商特殊要求的服务。

安装、起动和操作人员在试图安装、启动和服务之前请阅读本使用说明和安全要点。

只有合格的人员才能接近该仪表。

该人员必须熟悉在说明公告内包含的警告和操作要求。

遵守在本文件中通过符号标明的警告要点：危险材料信息如果进行维修时。

了解1986/08/27的废料排放法（A bfG.11, 特殊废料）。

特殊废料的业主是有责任注意和根据1986/11/01的危险材料法（GefStoffV,17，通过保护责任）老板也有责任保护其员工。

我们必须提及：a)全部仪表本体和/或仪表转换器要返回ABB自动化公司进行维修是可完全避免任何危险的材料（酸、碱、溶剂等）；b)仪表本体必须平直因此危险的材料不被压制。

在仪表室和管道之间有空穴在本体上。

因此在测量危险材料后这些空穴可能被压制（见危险材料法- GefStoffV）。

两半仪表室使用螺栓固定。

对于仪表本体大于14” DN350，排液孔位于室底部。

为了避免危险的材料进入磁性线圈和电极区可以去除排压。

c)为了工作和维修，要求记录完成a)和b)的测量表。

d)任何去除危险材料的成本将有使用者承担。

内容：页1. 仪表和转换器的协调1.1 适用性1.2 协调型号1.3 使用说明1.4 规格页1.5 仪表本体设计概论1.6 功能描述2. 装配和安装2.1 检查2.2 流量计本体安装要求2.2.1 流量计本体安装2.2.1.1 保护等级 IP68 的安装2.2.2 高温设计的安装2.2.3 大尺寸管线的安装3. 流量计可替代的部件3.1 更换部件表：模块盒 10DX3121/31223.2 更换部件表：铝连接盒≤12” DN3004. 使用说明的有关安全章节4.1 接地4.1.1 在管线上应用负极腐蚀保护（CCP）的安装和接地4.1.1.1 应用负极腐蚀保护电压管线内部绝缘4.1.1.2 混合系统： CCP和接地保护的管线4.1.2 供电的连接4.1.2.1 供电和信号线的连接4.1.2.2 信号线解释4.1.3 连接图4.1.4 连接区域5. 起动5.1 流量计本体的初步检查5.2 保养6. 使用转换器的流量计本体的测试和错误查找1． 仪表和转换器的协调！您是使用一直流脉冲流量计系统。

产品样本 DS/FET200-ZH Rev.A电池供电型电磁流量计水计量的智能解决方案■宽量程，高精度- 缩径设计可确保夜间小流量和白天峰值流量测量- 通径设计可以应用于常规测量■ OIML R49和MID认证- 通过OIML R49 Class 1和Class 2以及MID形式认证，并适用于各种管道安装方式■安装位置不受限制- 对前后直管段没有要求并通过OIML R49认证■良好的兼容性- 多种形式的适配器可以保证现有的变送器和原有的传感器连接■完全密封的变送器- 所有的输入输出通过外部的IP68接插头方式■可选内置的多速多通道多参数的数据记录器- 高精度高分辨率的数据记录器■变送器可用SMS短信方式直接发送数据- 方便实现对流量计管网的数据的自动处理功能■电池、电源或可再生能源供电方式- 可选10年使用寿命的电池AquaMaster 3 FET200电磁水表AquaMaster 3 FET200电磁水表新一代商用水表AquaMaster 3的标准口径为15-600 mm（1/2-24 in.），可提供水行业流量测量的整体解决方案。

出色的性能、创新的特点和优良的用户效益，以及较低的使用成本，使得AquaMaster 3能够成为区域计量、大用户计量收费、主干管和水处理应用领域中的首选。

AquaMaster 3还可以提供口径为25-300 mm (1-12 in.)的通径结构，适用于灌溉等应用，在这些应用中，零压损比量程和精度等要求更为重要。

AquaMaster 3专门为水行业设计，以满足水行业对日益提高的计量性能的严格要求，实现了更加高效、更加具有成本效益的使用，符合日益严格的法律法规要求。

AquaMaster 3基于ABB诸多成熟的技术并且得到ABB专业技术的支持，作为一个世界领先水平的流量计制造商，过去十几年ABB在水流量计量领域中拥有许多首创技术优势。

例如AquaMag™、MagMaster™、AquaProbe™以及CalMaster™等。

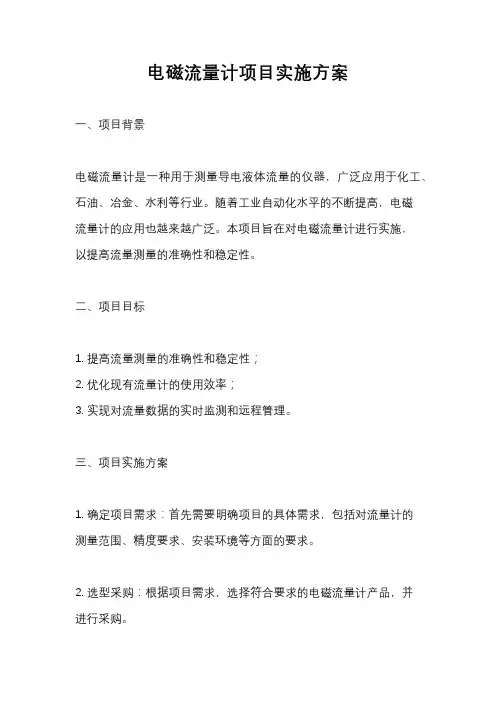

电磁流量计项目实施方案一、项目背景电磁流量计是一种用于测量导电液体流量的仪器，广泛应用于化工、石油、冶金、水利等行业。
