H3C智慧园区交换机产品介绍

交换机H3C S1850VZ-10P1. 介绍交换机是一种网络设备，用于将数据包从一个网段传输到另一个网段。

H3C S1850VZ-10P是一款高性能的以太网交换机，适用于中小型企业和办公环境。

本文将介绍交换机的特点、技术规格以及常见的配置方法。

2. 特点•高性能：H3C S1850VZ-10P采用高性能交换芯片，支持高速数据传输，能够满足大量数据流的处理需求。

•高可靠性：交换机支持冗余电源和端口链路聚合技术，确保网络的稳定性和可靠性。

•简单易用：交换机提供直观的图形用户界面，可以轻松配置和管理网络设备。

同时，交换机还支持命令行界面，方便高级用户进行更精细的配置。

•多种安全性功能：交换机提供各种安全功能，如MAC地址过滤、VLAN隔离和访问控制列表等，能够保护网络和数据的安全性。

3. 技术规格下面是H3C S1850VZ-10P的一些主要技术规格：•交换容量：80Gbps•转发速率：64Mpps•端口数量：8个千兆以太网口和2个千兆光纤口•VLAN支持：最多支持4096个VLAN•QoS支持：支持基于端口、VLAN和IP地址的流量控制和优先级调度•安全性支持：支持802.1X认证、MAC地址过滤、VLAN隔离、访问控制列表等4. 配置方法H3C S1850VZ-10P可以通过Web界面或命令行界面进行配置。

下面是通过Web界面进行配置的简要步骤：1.连接至交换机的管理端口，并确保计算机与交换机处于同一子网内。

2.在浏览器中输入交换机的IP地址，打开Web界面。

3.输入管理员用户名和密码，登录Web界面。

4.在Web界面中，可以进行如下配置：–创建VLAN：在VLAN配置页面，可以创建新的VLAN，并设置VLAN的属性。

–配置端口：在端口配置页面，可以配置交换机端口的速度、模式和功能。

–设置QoS：在QoS配置页面，可以配置流量控制和优先级调度等QoS功能。

–配置安全性：在安全配置页面，可以配置MAC地址过滤、VLAN隔离和访问控制列表等安全功能。

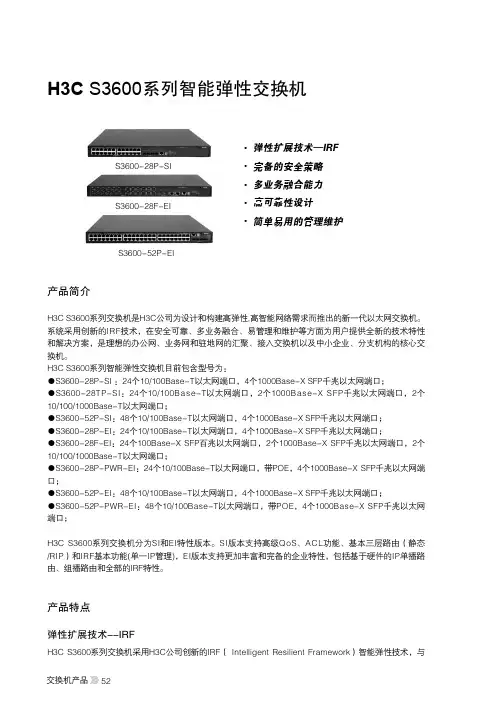

H3C S3600系列智能弹性交换机产品简介H3C S3600系列交换机是H3C公司为设计和构建高弹性,高智能网络需求而推出的新一代以太网交换机。

系统采用创新的IRF技术，在安全可靠、多业务融合、易管理和维护等方面为用户提供全新的技术特性和解决方案，是理想的办公网、业务网和驻地网的汇聚、接入交换机以及中小企业、分支机构的核心交换机。

H3C S3600系列智能弹性交换机目前包含型号为：●S3600-28P-SI ：24个 0/ 00Base-T以太网端口，4个 000Base-X SFP千兆以太网端口；●S3600-28TP-SI：24个 0/ 00Base-T以太网端口，2个 000Base-X SFP千兆以太网端口，2个 0/ 00/ 000Base-T以太网端口；●S3600-52P-SI：48个 0/ 00Base-T以太网端口，4个 000Base-X SFP千兆以太网端口；●S3600-28P-EI：24个 0/ 00Base-T以太网端口，4个 000Base-X SFP千兆以太网端口；●S3600-28F-EI：24个 00Base-X SFP百兆以太网端口，2个 000Base-X SFP千兆以太网端口，2个 0/ 00/ 000Base-T以太网端口；●S3600-28P-PWR-EI：24个 0/ 00Base-T以太网端口，带POE，4个 000Base-X SFP千兆以太网端口；●S3600-52P-EI：48个 0/ 00Base-T以太网端口，4个 000Base-X SFP千兆以太网端口；●S3600-52P-PWR-EI：48个 0/ 00Base-T以太网端口，带POE，4个 000Base-X SFP千兆以太网端口；H3C S3600系列交换机分为SI和EI特性版本。

SI版本支持高级QoS、ACL功能、基本三层路由（静态/RIP）和IRF基本功能(单一IP管理)，EI版本支持更加丰富和完备的企业特性，包括基于硬件的IP单播路由、组播路由和全部的IRF特性。

H3C主网交换机产品介绍（分销）01 02H3C主网交换机全家福H3C主网交换机介绍分销主网交换机全家福二层百兆三层百兆二层千兆三层千兆核心万兆S7600S7000S5800S5560-EIS5560-SIS5500-HIS5500-EIS5500/V2-SIS5150XS5130-SI S5120-SI S5120-LIS5110-SIS3600V2-EIS3600V2-SIS3110-SIWinetS5500/V2-WiNetS5120/30-WiNetS3100V2-WiNet一个中心、两个基本点02H3C主网交换机介绍一个中心，中小项目做核心，性价比之王带动汇聚和接入产品定位：500-1000人左右的中小型企业网络核心层路由交换机；中小型企业园区、校园、政府办公楼等网络核心层核心路由交换机；主控自带24电/24光高密端口，可用于控标冗余电源冗余业务板，可扩展高密万兆端口，单板卡支持8万兆⏹转发能力：2880/6000Mpps ⏹专用引擎：专用24千兆光口引擎板专用24千兆电口引擎板⏹交换容量：15.36T/16Tbps ⏹电源类型：300W 交流LSQM1AC300650W 交流LSQM1AC650650W 直流LSQM1DC650⏹注：电源可以直接使用，不能混插产品定位：500-1000人左右的中小型企业网络核心层路由交换机；中小型企业园区、校园、政府办公楼等网络核心层核心路由交换机；冗余主控板，保障业务连续不间断运行，高可靠性业务板卡24端口千兆电/光口板48端口千兆电/光口板4端口万兆SFP+光口板8端口万兆SFP+光口板冗余电源模块⏹转发能力：2880/9600Mpps⏹专用引擎：专用引擎板（无接口）双主控⏹交换容量：15.36T/25.6Tbps⏹电源类型：650W交流LSQM1AC650650W直流LSQM1DC6501400W交流LSQM1AC1400⏹注：650W电源需要使用电源适配器模块，1400W电源可以直接使用，不能混插支持高密万兆特性S7000多业务高可靠性运行全方位的安全保障机制冗余可靠性设计主控自带高密端口全面的IPV4、IPV6的特性单板卡可支持8个万兆端口承载多业务的情况下不间断运行，实现业务永续从控制、管理、转发三个层面全面保护网络安全为用户提供完善的IPV4、IPV6的解决方案冗余电源、冗余业务板主控引擎自带24光口+8端口光电复用/24电口+4端口光电复用产品定位：500-1000人左右的中小型企业网络核心层路由交换机；中小型企业园区、校园、政府办公楼等网络核心层核心路由交换机；S7000对比分析产品特性S7003S9303S7703整机交换容量960Gbps/2.88Tbps768Gbps/1.92T 4.8Tbps/16Tbps包装发率2880Mpps/7200Mpps 576M/1440M1440Mpps/7200Mpps主控主控自带接口不带接口不带接口业务槽位222☐分销规模可批特价，超高的性价比；☐H3C S7000系列整机交换容量及包转发率均高于H友商S93系列；☐H3C S7000主控引擎自带24光口+8端口光电复用/24电口+4端口光电复用，商务优于H友商价格。

H3C S1526可管理接入交换机产品概述H3C S1526以太网交换机是H3C公司面向接入推出的新一款智能网管千兆上行交换机，该产品基于H3C公司自适应安全网络的技术理念，在稳定、可靠、高性能上下足功夫，该产品采用的全新端口防雷设计使其在恶劣环境下雷击损坏率也大大降低，静音和节能设计为降低整机功耗奠定了基础。

H3C S1526提供24个10/100M自适应以太网端口、2个Combo端口（光电复用支持1000M和100M多种光模块）以及一个Console端口，支持Vlan划分、端口镜像、端口限速、广播/组播/未知单播风暴抑制、流量监控、电缆诊断、QOS、Port-Group-Vlan、链路聚合、防Mac地址攻击等功能，通过命令行和Web界面进行管理，可广泛应用于企业园区、酒店、小区楼道的接入层。

H3C S1526可管理接入交换机产品特点千兆上行、线速转发交换机所有端口提供二层线速交换能力，保证所有端口无阻塞的进行报文转发。

静音节能S1526采用新一代高集成芯片节能电路设计，均衡散热，支持端口休眠、支持EEE标准，节省电源功耗，采用无风扇设计，无噪音。

优异的防雷能力S1526采用全新的防雷板设计，可以有效的抵御雷电感应电压，所有端口均可以满足7KV的防雷能力，从而大幅降低了雷击损坏率，此能力领先业内同类产品。

产品规格1产品彩页2产品彩页典型组网H3C S1526交换机在酒店楼道接入层当中的应用S1526在酒店组网应用中通常做为接入交换机使用，出色的节能设计可使空闲的端口处于低负荷状态以降低整机的功耗，无风扇设计使设备在工作时没有任何噪音，可安装于安静的环境中，强大的防雷能力使S1526即便处于比较恶劣的环境中也能大大降低雷击损坏率。

3产品彩页4 H3C S1526交换机在酒店楼道接入层应用示意图订购信息S1526交换机选购一览表S1526系列选配光模块型号产品彩页。

H3C S5000PV3-EI-PWR系列千兆管理型交换机产品概述H3C S5000PV3-EI-PWR系列以太网交换机是H3C基于业内领先的comware V7平台，面向中小商业市场（SMB市场）推出的新一代高性能全千兆管理型交换机产品，支持IRF2堆叠，并提供完备的安全接入策略和更强的网络管理维护易用性；可广泛应用于政府、中小型企业、学校、酒店等行业的网络建设场景。

S5024PV3-EI-PWRS5024PV3-EI-HPWRS5048PV3-EI-PWRS5000PV3-EI-PWR系列千兆交换机产品特点丰富的端口类型全系列支持“以太网口+光口”组合，适应各种场景组网需求，方便用户灵活组网；提供24/48多规格端口产品，所有端口均具备千兆线速转发能力，满足不同用户所需。

1产品彩页IRF2（第二代智能弹性架构）H3C S5000PV3系列交换机支持IRF2（第二代智能弹性架构）技术，就是把多台物理设备互相连接起来，使其虚拟为一台逻辑设备，也就是说，用户可以将这多台设备看成一台单一设备进行管理和使用。

IRF可以为用户带来以下好处：简化管理IRF架构形成之后，可以连接到任何一台设备的任何一个端口就以登录统一的逻辑设备，通过对单台设备的配置达到管理整个智能弹性系统以及系统内所有成员设备的效果，而不用物理连接到每台成员设备上分别对它们进行配置和管理。

简化业务IRF形成的逻辑设备中运行的各种控制协议也是作为单一设备统一运行的，例如路由协议会作为单一设备统一计算，而随着跨设备链路聚合技术的应用，可以替代原有的生成树协议，这样就可以省去了设备间大量协议报文的交互，简化了网络运行，缩短了网络动荡时的收敛时间。

弹性扩展可以按照用户需求实现弹性扩展，保证用户投资。

并且新增的设备加入或离开IRF架构时可以实现“热插拔”，不影响其他设备的正常运行。

高可靠IRF的高可靠性体现在链路，设备和协议三个方面。

成员设备之间物理端口支持聚合功能，IRF系统和上、下层设备之间的物理连接也支持聚合功能，这样通过多链路备份提高了链路的可靠性；IRF系统由多台成员设备组成，一旦Master设备故障，系统会迅速自动选举新的Master，以保证通过系统的业务不中断，从而实现了设备级的1：N备份；IRF系统会有实时的协议热备份功能负责将协议的配置信息备份到其他所有成员设备，从而实现1：N的协议可靠性。

H3C S5100-SI系列全千兆安全智能交换机杭州华三通信技术有限公司产品简介H3C S5100-SI系列以太网交换机是H3C技术有限公司自主开发的全千兆二层以太网交换机，广泛应用于企业网和园区网的接入层。

提供灵活的全千兆以太网端口的接入密度、丰富的业务特性、统一的集群配置，为用户提供高性能、低成本、可网管的千兆到桌面的解决方案，是千兆接入的理想选择。

在过去的三年中，组播或视频点播、带大附件的电子邮件、文件传输器、按需备份和恢复、CRM/ERP 以及Web和Java工具等多种应用都成为吞噬带宽的"杀手"，千兆位以太网逐渐延伸到桌面已经成为最迫切的需要之一。

用户需要大容量带宽的语音、视频、多媒体等的应用，网络的价值正在快速显现。

一些协作的应用开始在企业崭露头角，真正的提高企业的效率，例如在医疗行业的会诊、视频/广告制作、制造业的设计/加工、游戏领域、网格计算、科研协作等，诸如此类的应用在消耗大量带宽的同时，也在追求用户的满意度。

人们对应用的要求已经不仅仅是"有"，而且要"好"。

这都需要以消耗带宽资源作为代价。

基于铜缆的千兆以太网可以将更多的应用从低速链路中解放出来，并且为业务创新提供了一个崭新的平台。

对更高带宽的各种需求催生新一代千兆接入交换机，H3C公司的S5100-SI产品的推出，正是为了满足这一需求。

S5100-8P-SIS5100-16P-SIS5100-24P-SIS5100-48P-SIH3C S5100-SI系列以太网交换机目前包含如下型号：●S5100-8P-SI：8个10/100/1000Base-T以太网端口和2个复用的1000Base-X SFP千兆以太网端口（Combo）；●S5100-16P-SI：16个10/100/1000Base-T以太网端口和4个复用的1000Base-X SFP千兆以太网端口（Combo）；●S5100-24P-SI：24个10/100/1000Base-T以太网端口和4个复用的1000Base-X SFP千兆以太网端口（Combo）；●S5100-48P-SI：48个10/100/1000Base-T以太网端口和4个复用的1000Base-X SFP千兆以太网端口（Combo）；产品特点●灵活的千兆接入和集群管理H3C S5100-SI系列全千兆以太网交换机提供灵活的8/16/24/48个10/100/1000M自适应电口接入密度；并且支持复用的SFP插槽，充分考虑用户的带宽升级的实际情况，既可以支持千兆光模块，也可以支持百兆光模块，保护用户投资。

第1章 H3C ER3100 企业级宽带路由器 (1)1.1 产品照片 (1)1.2 产品介绍 (2)1.3 主要特性： (2)1.4 技术规格 (3)第2章 H3C S3600系列智能弹性交换机 (5)2.1 产品简介 (5)2.2 产品特点 (6)2.3 产品规格 (8)2.4 典型组网 (11)第3章 H3C S1526可管理接入交换机 (14)3.1 产品概述 (14)3.2 产品规格 (14)3.3 典型组网 (17)第4章 SecPath F100-A防火墙 (17)4.1 产品概述 (17)4.2 产品特点 (18)4.3 产品规格 (19)4.4 典型组网 (23)第1章H3C ER3100 企业级宽带路由器1.1 产品照片1.2 产品介绍ER3100是H3C公司推出的一款高性能路由器，它主要定位于以太网/光纤/ADSL接入的SMB市场和政府、企业机构、网吧等网络环境，如需要高速Internet带宽的网吧、企业、学校和酒店等。

ER3100采用专业的64位网络处理器，主频高达500MHz，并且支持丰富的软件特性，如IP<->MAC地址绑定，ARP防攻击，流量限速，链接数限制等功能。

它是H3C ER系列路由器中的中端产品，中型网吧用户和企业用户的理想选择。

1.3 主要特性：●专业的64位网络处理器，主频高达500MHz●高性能，达到百兆线速转发●高处理性能：ER3100采用64位网络处理器，主频高达500MHz，同时配合DDRII高速RAM进行高速转发，可以达到百兆线速转发。

在实际应用中，典型的带机量为100~200台。

●ARP病毒双重防护ER3100通过IP<->MAC地址绑定功能，固定了网关的ARP列表，可以有效防止ARP欺骗引起的内网通讯中断；此外ER3100的免费ARP的定时发送机制，可以有效地避免局域网PC中毒后引发的ARP攻击。

●网络流量限速BT，迅雷等P2P软件对网络带宽的过度占用会影响到网内其他用户的正常业务，ER3100通过基于IP或基于NAT表项的网络流量限速机制可以有效地控制单台PC的上/下行流量和建立的NAT表项的个数，限制了P2P软件对网络带宽的过度占用，弹性带宽又保证了闲事对带宽的充分利用。

一园区交换机产品1 H3C S10500系列核心交换机H3C S10500系列交换机产品是杭州华三通信技术有限公司（以下简称H3C公司）面向下一代园区网核心和城域网汇聚和数据中心业务汇聚而专门设计开发的核心交换产品。

采用先进的CLOS多级多平面交换架构，可以提供持续的带宽升级能力，支持40GE和100GE以太网标准。

该产品基于H3C自主知识产权的Comware V5操作系统，以IRF2（Intelligent Resilient Framework 2，第二代智能弹性架构）技术为系统基石的虚拟化软件系统，进一步融合MPLS VPN、IPv6、应用安全、应用优化，无线等多种网络业务，提供不间断转发、不间断升级、优雅重启、环网保护等多种高可靠技术，在提高用户生产效率的同时，保证了网络最大正常运行时间，从而降低了客户的总拥有成本（TCO）。

S10500产品包括S10504、S10508、S10508-V、S10512四个型号，能够适应不同网络规模的端口密度和性能要求，为用户的核心网络建设提供有力的设备保障。

2 H3C S9500E 系列路由交换机S9505E S9508E S9508E-V S9512EH3C S9500E系列核心路由交换机是杭州华三通信技术有限公司（以下简称H3C公司）面向园区网核心和数据中心市场推出的新一代核心路由交换机。

S9500E在提供大容量、高性能L2/L3交换服务基础上，进一步融合了硬件IPv6、硬件MPLS、安全、业务分析等智能特性，可为园区网、数据中心构建融合业务的基础网络平台，进而帮助用户实现IT资源整合的需求。

S9500E采用创新的硬件设计，通过独立的控制引擎、检测引擎、维护引擎为系统提供强大的控制能力和50ms的高可靠保障；通过基于分布式的高性能硬件转发和大容量Crossbar 无阻塞交换技术，保障了系统的高处理性能和灵活的扩展能力；通过OAA开放架构，实现了网络和安全、无线的融合。
