常见接触网零件以及功能介绍汇总

高速铁路接触网零件图一、腕臂系统1、承力索座用途：本零件适用于在¢60平腕臂上悬挂承力索。

2、腕臂支撑用途：本零件适用于在平、斜腕臂之间的加强连接。

3、定位环用途：本零件适用于在斜腕臂及定位管中连接定位器或连接其它带钩头零件。

4、锚支定位卡子用途：本零件适用于正线或站线锚段关节非工作支接触线或承力索定位处。

5、铝合金套管座6、定位环二、定位装置1、套管双耳用途：本零件用于在斜腕臂上方连接耳环式零件。

2、组合定位器用途：本零件用于在直线区段或R>800m曲线段腕臂柱上通过定位线夹固定接触线。

3、定位线夹用途：本零件适用于在定位处固定接触线。

4、定位管卡子用途：本零件适用于在腕臂和定位管上固定耳环类零件。

5、定位钩三、棘轮下锚补偿装置1、接触线棘轮补偿装置用途：本装置用于接触网下锚处调整导线张力。

2、承力索棘轮补偿装置用途：本装置用于接触网下锚处调整导线张力。

3、接触线终端锚固线夹用途：本零件用于铜合金或铜接触线终端锚固处。

4、承力索终端锚固线夹用途：本零件适用于线型为(TJ95-127)和（LXGJ80-100）承力索终端锚固使用。

5、接触线终端锚固线夹6、铝合金棘轮下锚补偿装置给合图四、悬吊零件1、整体吊弦用途：适用于电气化铁道接触网系统中在承力索上悬吊接触线。

2、杵座鞍子用途：本零件适用于电气化铁道接触网系统中悬挂直径为9~20平方毫米的金属绞线。

3、整体吊弦4、可调整体吊弦5、滑动吊弦五、中心锚结装置1、接触线中心锚结线夹用途：适用于电气化铁路接触网系统中防止整个锚段向一侧窜动或接触悬挂断线时缩小事故范围。

2、承力索中心锚结线夹用途：适用于电气化铁路接触网系统中防止整个锚段向一侧窜动或接触悬挂断线时缩小事故范围。

3、中心锚结装置组合图4、三跨式接触线中心锚结线夹5、接触线中心锚结线夹6、中心锚结线夹7、承力索中心锚结线夹六、电连接装置1、接触线电连接线夹用途：适用于标称截面为85mm2、110mm2、120mm2、150mm2的铜合金或铜接触线与软铜绞线TRJ95、TRJ120之间电气连接处。

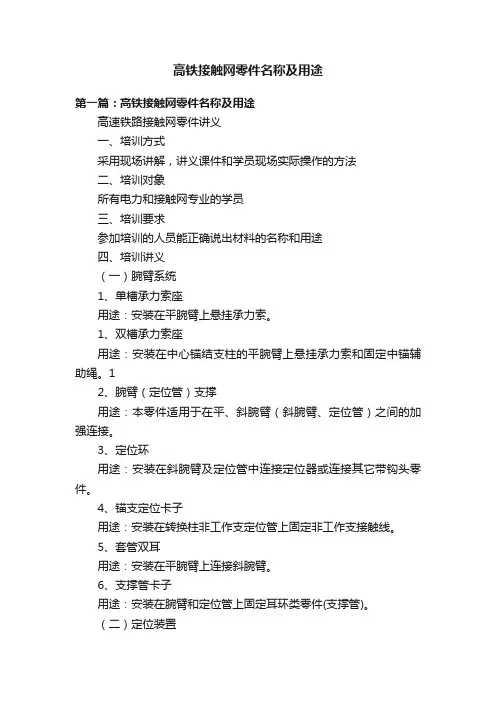

高铁接触网零件名称及用途第一篇：高铁接触网零件名称及用途高速铁路接触网零件讲义一、培训方式采用现场讲解，讲义课件和学员现场实际操作的方法二、培训对象所有电力和接触网专业的学员三、培训要求参加培训的人员能正确说出材料的名称和用途四、培训讲义（一）腕臂系统1、单槽承力索座用途：安装在平腕臂上悬挂承力索。

1、双槽承力索座用途：安装在中心锚结支柱的平腕臂上悬挂承力索和固定中锚辅助绳。

12、腕臂（定位管）支撑用途：本零件适用于在平、斜腕臂（斜腕臂、定位管）之间的加强连接。

3、定位环用途：安装在斜腕臂及定位管中连接定位器或连接其它带钩头零件。

4、锚支定位卡子用途：安装在转换柱非工作支定位管上固定非工作支接触线。

5、套管双耳用途：安装在平腕臂上连接斜腕臂。

6、支撑管卡子用途：安装在腕臂和定位管上固定耳环类零件(支撑管)。

（二）定位装置1、矩形定位器用途：安装在直线区段或R>800m曲线段腕臂柱上通过定位线夹固定接触线。

2、定位支座用途：安装在定位管上钩挂定位器。

3、定位线夹用途：安装在定位器上固定接触线。

（三）下锚补偿装置1、接触线棘轮补偿装置用途：本装置用于接触网下锚处调整导线张力。

2、承力索棘轮补偿装置用途：本装置用于接触网下锚处调整导线张力。

3、接触线终端锚固线夹用途：安装于铜合金或铜接触线终端锚固处。

4、承力索终端锚固线夹用途：安装于线型为(TJ95-127)承力索终端锚固使用。

5、接触线终端锚固线夹6、倒装耐张线夹：NLD-4 用途：用于185mm2或240mm2铝绞线或钢芯铝绞线下锚。

安装时铝绞线上应缠铝包带。

（四）悬吊零件1、整体吊弦用途：安装在承力索上悬吊接触线。

2、接触线吊弦线夹用途：安装在接触线上连接吊弦悬挂接触线3、承力索吊弦线夹用途：安装在承力索上连接吊弦悬挂接触线。

4、杵座鞍子用途：与杵头形零件连接悬挂金属绞线。

5、钩头鞍子用途：与带口单耳零件连接悬挂金属绞线。

6、双耳鞍子用途：与单耳零件连接悬挂金属绞线。

名称：《接触网零配件的介绍》所在学院铁道供电与电气学院班级铁供133姓名陈鋆霖学号 35指导老师邓缬完成日期图号CJL70-05 简图名称腕臂上底座规格尺寸用途、性能、材质1.本零件适用于锥形钢柱、等径圆钢柱和相应尺寸门型架钢柱上安装平腕臂。

2.本零件最大水平工作荷重≥10KN。

图号CJL70（D）-05 简图名称D型腕臂上底座规格尺寸用途、性能、材质1.本零件适用于等径吊柱安装平腕臂。

2.本零件最大水平工作荷重≥10KN。

图号CJL70（T）-05 简图名称T型腕臂上底座规格尺寸用途、性能、材质1.本零件适用于隧道壁及端墙上安装平腕臂。

2.本零件最大水平工作荷重≥10KN。

图号CJL72-05 简图名称双腕臂上底座规格尺寸用途、性能、材质1.本零件适用于锥形钢柱、等径圆钢柱和相应尺寸门型架钢柱上安装双支平腕臂。

2.本零件最大水平工作荷重≥10KN。

图号CJL61-05 简图名称平腕臂规格P LP尺寸用途、性能、材质1.本零件适用于平头斜腕臂安装中的平腕臂处。

2.在与针式绝缘子安装时需将绝缘子所带的螺栓旋入腕臂本体的螺母中并拧紧。

3.腕臂本体内焊接的螺母中心应与所钻孔的中心一致。

4.焊缝厚度应小于5mm。

5.焊接后3级镀锌，螺纹部分镀锌后应不影响安装。

6.L值根据安装图具体要求确定。

图号JL14-05 简图套管双耳名称规格尺寸用途、性能、材质1.本零件适用于在斜腕臂或定位管上连接耳环型零件。

2.本零件的最大水平工作荷重为 5.8KN，最大垂直工作荷重为4.9KN。

3.本零件的滑动荷重≥4.9KN。

4.零件本体材质为不锈钢，U螺栓为0Cr18Ni9，螺母、平垫圈和弹簧垫圈材质为1Cr18Ni9。

1安装注意事项1.1安装前需检查零配件是否齐全，装配是否灵活，运输中有无产生碰撞、砸伤等缺陷。

1.2M10的U螺栓、螺母涂以工业凡士林，并用扭矩扳手进行紧固，紧固加力速度均匀，不宜过大，直至力矩值为25-32N·m时停止。

长支持器本零件适用于固定在Φ34mm、Φ27mm的定位管上，连接定位线夹，固定接触线。

异型并沟线夹适用于架空电力线路中导线的非承受力接续与分支，与绝缘罩配套使用起防护绝缘作用。

UT线夹适用于在电气化铁道接触网系统中下锚拉线与单环类零件连接处所用。

U型环补偿滑轮适用于在电气化铁道接触网系统终端下锚处补偿调节线索张力。

滑轮组按传动比分1:2、1:3和1:4三种规格，传动效率≥97% 。

承力索吊弦线夹适用于电气铁道接触网系统中铜、铝包钢绞线、铝包钢芯铝铰线、钢芯铝铰线、镀铝锌钢绞线承力索上悬吊直径不大于5mm的吊弦长、短吊环适用于电气化铁道接触网系统中截面高为50～80mm的角钢或槽钢构件上悬挂绝缘子串。

长定位环适用于道岔定位或反定位处连接定位器。

承力索承力索电连接线夹适用于TRJ95、TRJ120电连接线与GJ80、GJ100、TJ95、TJ120、TJ127承力索之间的并沟连接处。

承力索座适用于在平腕臂上悬挂承力索。

承力索终端锚固适用于电气化铁道接触网系统中在硬铜绞线(TJ70~120)承力索终端下锚处所用。

杵头杆杵座鞍子本零件适用于电气化铁道接触网系统中悬挂直径为Φ9mm～Φ20mm的金属绞线。

杵座楔形线夹适用于金属绞线做为承力索、横向承索及上下部定位绳等的终端与杵头零件的连接处。

带耳定位环线夹适用于电气化铁道接触网系统中软横跨的定位索上悬吊接触悬挂所用，斜吊线固定在耳孔上。

单耳连接器适用于电气化铁道接触网系统中在单环和双耳连接处。

单联碗头挂板定位管适用于电气化铁道接触网系统中腕臂与定位器的连接。

定位管卡子定位管支撑适用于电气化铁道接触网系统中定位装置的防风支撑。

定位环适用于电气化铁道接触网系统中腕臂及定位管中连接定位器或连接其它带钩头型零件。

定位环线夹本零件适用在软横跨结构中钩挂悬吊滑轮或定位器。

定位器适用于电气化铁道接触网系统中固定接触线位置。

定位线夹适用于接触线定位处，分别固定标称截面为85、110、120、150的铜或铜合金接触线。

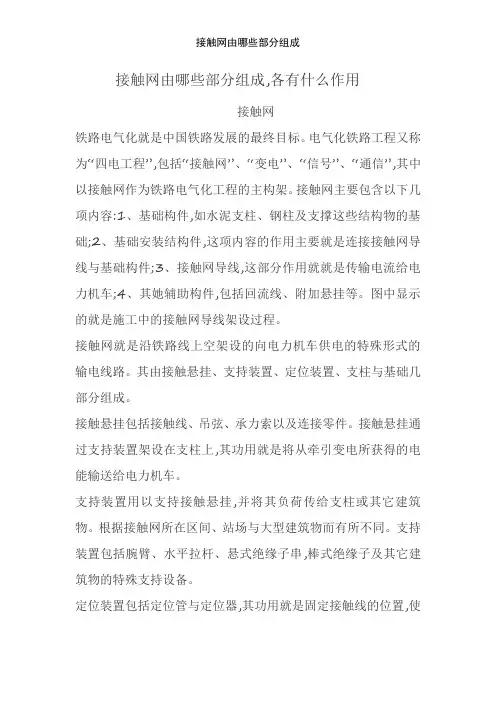

接触网由哪些部分组成,各有什么作用接触网铁路电气化就是中国铁路发展的最终目标。

电气化铁路工程又称为“四电工程”,包括“接触网”、“变电”、“信号”、“通信”,其中以接触网作为铁路电气化工程的主构架。

接触网主要包含以下几项内容:1、基础构件,如水泥支柱、钢柱及支撑这些结构物的基础;2、基础安装结构件,这项内容的作用主要就是连接接触网导线与基础构件;3、接触网导线,这部分作用就就是传输电流给电力机车;4、其她辅助构件,包括回流线、附加悬挂等。

图中显示的就是施工中的接触网导线架设过程。

接触网就是沿铁路线上空架设的向电力机车供电的特殊形式的输电线路。

其由接触悬挂、支持装置、定位装置、支柱与基础几部分组成。

接触悬挂包括接触线、吊弦、承力索以及连接零件。

接触悬挂通过支持装置架设在支柱上,其功用就是将从牵引变电所获得的电能输送给电力机车。

支持装置用以支持接触悬挂,并将其负荷传给支柱或其它建筑物。

根据接触网所在区间、站场与大型建筑物而有所不同。

支持装置包括腕臂、水平拉杆、悬式绝缘子串,棒式绝缘子及其它建筑物的特殊支持设备。

定位装置包括定位管与定位器,其功用就是固定接触线的位置,使接触线在受电弓滑板运行轨迹范围内,保证接触线与受电弓不脱离,并将接触线的水平负荷传给支柱。

支柱与基础用以承受接触悬挂、支持与定位装置的全部负荷,并将接触悬挂固定在规定的位置与高度上。

我国接触网中采用预应力钢筋混凝土支柱与钢柱,基础就是对钢支柱而言的,即钢支柱固定在下面的钢筋混凝土制成的基础上,由基础承受支柱传给的全部负荷,并保证支柱的稳定性。

预应力钢筋混凝土支柱与基础制成一个整体,下端直接埋入地下。

接触网的电压等级接触网的电压等级:工频单相交流制:25KV接触悬挂的类型接触网的分类大多以接触悬挂的类型来区分。

我们所讲的接触悬挂的分类就是对接触网的每个锚段而言的。

接触悬挂的种类较多,一般根据其结构的不同分成简单接触悬挂与链形接触悬挂两大类。

高速铁路接触网零件图一、腕臂系统1、承力索座用途：本零件适用于在¢60平腕臂上悬挂承力索。

2、腕臂支撑用途：本零件适用于在平、斜腕臂之间的加强连接。

3、定位环用途：本零件适用于在斜腕臂及定位管中连接定位器或连接其它带钩头零件。

4、锚支定位卡子用途：本零件适用于正线或站线锚段关节非工作支接触线或承力索定位处。

5、铝合金套管座6、定位环二、定位装置1、套管双耳用途：本零件用于在斜腕臂上方连接耳环式零件。

2、组合定位器用途：本零件用于在直线区段或R>800m曲线段腕臂柱上通过定位线夹固定接触线。

3、定位线夹用途：本零件适用于在定位处固定接触线。

4、定位管卡子用途：本零件适用于在腕臂和定位管上固定耳环类零件。

5、定位钩三、棘轮下锚补偿装置1、接触线棘轮补偿装置用途：本装置用于接触网下锚处调整导线张力。

2、承力索棘轮补偿装置用途：本装置用于接触网下锚处调整导线张力。

3、接触线终端锚固线夹用途：本零件用于铜合金或铜接触线终端锚固处。

4、承力索终端锚固线夹用途：本零件适用于线型为(TJ95-127)和（LXGJ80-100）承力索终端锚固使用。

5、接触线终端锚固线夹6、铝合金棘轮下锚补偿装置给合图四、悬吊零件1、整体吊弦用途：适用于电气化铁道接触网系统中在承力索上悬吊接触线。

2、杵座鞍子用途：本零件适用于电气化铁道接触网系统中悬挂直径为9~20平方毫米的金属绞线。

3、整体吊弦4、可调整体吊弦5、滑动吊弦五、中心锚结装置1、接触线中心锚结线夹用途：适用于电气化铁路接触网系统中防止整个锚段向一侧窜动或接触悬挂断线时缩小事故范围。

2、承力索中心锚结线夹用途：适用于电气化铁路接触网系统中防止整个锚段向一侧窜动或接触悬挂断线时缩小事故范围。

3、中心锚结装置组合图4、三跨式接触线中心锚结线夹5、接触线中心锚结线夹6、中心锚结线夹7、承力索中心锚结线夹六、电连接装置1、接触线电连接线夹用途：适用于标称截面为85mm2、110mm2、120mm2、150mm2的铜合金或铜接触线与软铜绞线TRJ95、TRJ120之间电气连接处。

常见接触网零件以及功能介绍［图文并茂］套管双耳JL14-2002本零件适用腕臂或定位管上连接耳环型零件。

本零件采用Q235A或QA19-4棒材，采用金属模锻工艺加工制造，材质为Q235A 时，表面三级热浸镀锌。

本零件的最大水平工作荷重为 5.8kN；最大垂直工作荷重为 4.9kN，滑动荷重不小于7.5kN。

本零件螺栓的紧固力矩为44N.m。

P型组合承力索座本零件适用于平腕臂上悬挂支撑标称截面为80mm2、100mm2的钢承力索或95mm2、120mm2、127mm2的铜及铜合金承力索。

本零件选用牌号为ZG1Cr18Mn8Ni4N或ZG270-500的材料，采用熔模精密铸造工艺制造，材质为ZG270-500时，表面三级热浸镀锌。

本零件的最大水平工作荷重为5.8kN；垂直工作荷重为4.9卜^水平破坏荷重不小于17.4kN；垂直破坏荷重不小于14.7kN；滑动荷重不小于3.9kN；与腕臂之间的滑动荷重不小于6.0kN。

本零件抱箍螺栓的紧固力矩为44N.m；线夹压块螺栓的紧固力矩为70N.m。

横承力索线夹JL23-2002本零件适用于软横跨GJ-70横承力索上悬挂吊线。

本零件采用Q235A或QA19-4棒材，采用金属模锻工艺加工制造。

材质为Q235A 时，表面三级热浸镀锌。

本零件最大垂直工作荷重为7.9kN；滑动荷重不小于9.8kN。

本零件U螺栓的紧固力矩为44N.m。

支持器JL09-2002本零件适用于接触网系统定位装置中，连接定位线夹，固定接触线。

本零件选用牌号为ZG1Cr18Mn8Ni4N或ZG270-500，采用熔模精密铸造工艺制造，材质为ZG270-500时，表面三级热浸镀锌。

本零件的最大水平工作荷重为2.5kN；滑动荷重不小于4.9kN；破坏荷重不小于7.5kN。

本零件螺栓的紧固力矩为44N.m.长支持器JL10-2002本零件适用于固定在①34mm、①27mm的定位管上，连接定位线夹，固定接触线。

高铁接触网零件名称及用途IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】高速铁路接触网零件讲义一、培训方式采用现场讲解，讲义课件和学员现场实际操作的方法二、培训对象所有电力和接触网专业的学员三、培训要求参加培训的人员能正确说出材料的名称和用途四、培训讲义（一）腕臂系统1、单槽承力索座用途：安装在平腕臂上悬挂承力索。

1、双槽承力索座用途：安装在中心锚结支柱的平腕臂上悬挂承力索和固定中锚辅助绳。

2、腕臂（定位管）支撑用途：本零件适用于在平、斜腕臂（斜腕臂、定位管）之间的加强连接。

3、定位环用途：安装在斜腕臂及定位管中连接定位器或连接其它带钩头零件。

4、锚支定位卡子用途：安装在转换柱非工作支定位管上固定非工作支接触线。

5、套管双耳用途：安装在平腕臂上连接斜腕臂。

6、支撑管卡子用途：安装在腕臂和定位管上固定耳环类零件(支撑管)。

（二）定位装置1、矩形定位器用途：安装在直线区段或R>800m曲线段腕臂柱上通过定位线夹固定接触线。

2、定位支座用途：安装在定位管上钩挂定位器。

3、定位线夹用途：安装在定位器上固定接触线。

（三）下锚补偿装置1、接触线棘轮补偿装置用途：本装置用于接触网下锚处调整导线张力。

2、承力索棘轮补偿装置用途：本装置用于接触网下锚处调整导线张力。

3、接触线终端锚固线夹用途：安装于铜合金或铜接触线终端锚固处。

4、承力索终端锚固线夹用途：安装于线型为(TJ95-127)承力索终端锚固使用。

5、接触线终端锚固线夹6、倒装耐张线夹：NLD-4用途：用于185mm2或240mm2铝绞线或钢芯铝绞线下锚。

安装时铝绞线上应缠铝包带。

（四）悬吊零件1、整体吊弦用途：安装在承力索上悬吊接触线。

2、接触线吊弦线夹用途：安装在接触线上连接吊弦悬挂接触线3、承力索吊弦线夹用途：安装在承力索上连接吊弦悬挂接触线。

4、杵座鞍子用途：与杵头形零件连接悬挂金属绞线。

名称：《接触网零配件的介绍》所在学院铁道供电与电气学院班级铁供133姓名陈鋆霖学号 35指导老师邓缬完成日期图号CJL70-05 简图名称腕臂上底座规格尺寸用途、性能、材质1.本零件适用于锥形钢柱、等径圆钢柱和相应尺寸门型架钢柱上安装平腕臂。

2.本零件最大水平工作荷重≥10KN。

图号CJL70（D）-05 简图名称D型腕臂上底座规格尺寸用途、性能、材质1.本零件适用于等径吊柱安装平腕臂。

2.本零件最大水平工作荷重≥10KN。

图号CJL70（T）-05 简图名称T型腕臂上底座规格尺寸用途、性能、材质1.本零件适用于隧道壁及端墙上安装平腕臂。

2.本零件最大水平工作荷重≥10KN。

图号CJL72-05 简图名称双腕臂上底座规格尺寸用途、性能、材质1.本零件适用于锥形钢柱、等径圆钢柱和相应尺寸门型架钢柱上安装双支平腕臂。

2.本零件最大水平工作荷重≥10KN。

图号CJL61-05 简图名称平腕臂规格P LP尺寸用途、性能、材质1.本零件适用于平头斜腕臂安装中的平腕臂处。

2.在与针式绝缘子安装时需将绝缘子所带的螺栓旋入腕臂本体的螺母中并拧紧。

3.腕臂本体内焊接的螺母中心应与所钻孔的中心一致。

4.焊缝厚度应小于5mm。

5.焊接后3级镀锌，螺纹部分镀锌后应不影响安装。

6.L值根据安装图具体要求确定。

图号JL14-05 简图套管双耳名称规格尺寸用途、性能、材质1.本零件适用于在斜腕臂或定位管上连接耳环型零件。

2.本零件的最大水平工作荷重为 5.8KN，最大垂直工作荷重为4.9KN。

3.本零件的滑动荷重≥4.9KN。

4.零件本体材质为不锈钢，U螺栓为0Cr18Ni9，螺母、平垫圈和弹簧垫圈材质为1Cr18Ni9。

1安装注意事项1.1安装前需检查零配件是否齐全，装配是否灵活，运输中有无产生碰撞、砸伤等缺陷。

1.2M10的U螺栓、螺母涂以工业凡士林，并用扭矩扳手进行紧固，紧固加力速度均匀，不宜过大，直至力矩值为25-32N·m时停止。
