浅谈城市防汛排涝工作中存在的困难与措施摘要：近年来，全球气候出现异常变化，极端性气候灾害事件时有发生，我国城市洪涝灾害日趋严重，城市的内涝问题日趋凸显,直接影响了城市安危以及市民日常生活。

本文就城市防汛排涝工作的现状以及城市防汛排涝面临的挑战，探讨解决中小城市防汛排涝问题的措施，并利用“互联网+”技术实现城市排涝防汛调度的综合管理。

关键词：防汛排涝；城市内涝；应急抢险设备；综合调度；信息化前言一、城市防汛排涝现状随着我国城镇化的快速发展，在城市建设发展中，建设用地面积不断扩大，地面硬化率的提高，增加了径流系数，从而加大洪水量，导致积水现象严重，城市的雨水净流量总和不断增加，城区的排涝系统面临的压力也就越来越大。

现阶段我国城市的防汛排涝工作总体现状如下：1、城市的防涝标准很低，以往城市排水管径多按照0.5年一遇的雨量标准进行设计，许多城市的设计标准甚至低于0.5年一遇。

目前，一般大中城市的排水标准为2～3年一遇，个别城市达到5年一遇标准，挡不住大暴雨的袭击，形成大面积的内涝。

2、城市新区建设速度过快，“重地上、轻地下”的思想严重，防洪排涝设施滞后于城市发展的速度。

许多河道被填平盖房或者变窄，湖泊变小，导致蓄洪、滞洪面积缩小，泄洪能力和湖泊调节洪水能力降低，大大减少了城市的滞蓄水量。

3、城市防洪排涝设施配套不足且运行不力，部分老城区为雨污合流排水体制，且防洪排涝设施标准低、设施老化。

4、城市防汛排涝设施长期得不到正常的维养，排水管网堵塞、破损、积淤严重，排水泵站设备陈旧、效率低下、运行不稳定，大大削弱了排涝设施原有的功能。

二、城市防汛排涝面临的挑战一是在极端气象灾害频发、外洪内涝交织、城市排水能力尚未全面提高的条件下，如何强化城市防洪防涝综合预警监测能力、充分发挥现有排水设施功能、提高应急抢险能力、提升防汛排涝数字化水平，是城市防汛排涝面临的挑战。

二是在GIS技术、远程监测技术和模型模拟技术等信息化技术迅速发展的情况下，如何科学有效地进行排水设施的运行维护、评估排水系统运行状态、提升城市排水系统“智能化”水平，是城市排水管理面临的挑战。

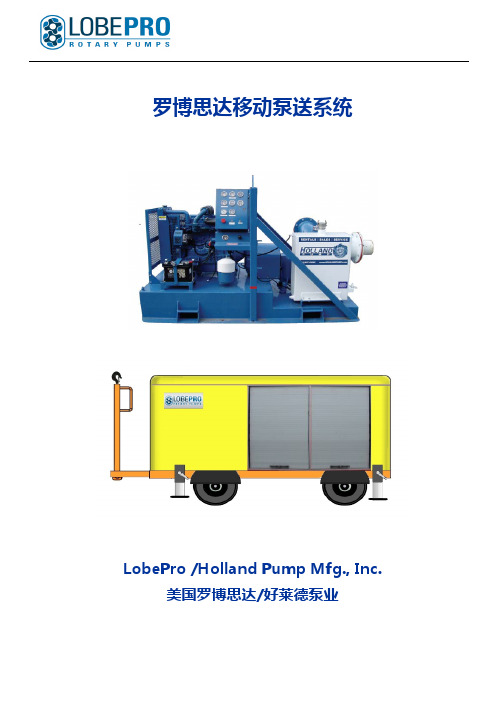

罗博思达移动泵送系统LobePro /Holland Pump Mfg., Inc.美国罗博思达/好莱德泵业公司介绍罗博思达（LobePro）是美国好莱德泵业集团（Holland Pump ）旗下的世界知名转子泵品牌。

好莱德泵业集团（Holland Pump ）成立于1978年，专业从事各种泵及排水系统研发、设计、制造和系统集成。

集团公司拥有250台柴油驱动泵送排水系统，专供北美排水市场租赁，在排水领域具有领导地位。

真空排水系统优势罗博思达（LobePro）转子泵（又称凸轮泵），是一种自吸、正排、可逆泵，流量与转速成正比，不需要附加 辅助抽吸装备，具有独特的优势：1）流量范围大，流量0-1100方/小时；2）最大自吸高度8.5米以上，可以抽气、液、固三相混输，没有最低液位限制，可以清底水（泥）。

3）采用转子泵真空排水系统，随时随地可作业，无需加引水等繁琐准备工作。

4）流量可以调，在确保压力前提下，通过调节转速来调节流量。

5）最大通过异物尺寸75毫米；具有无堵塞、无缠绕、脉动低等特点。

6）可抽气、液、固介质甚至三相混输，适合各种工况；7）耐磨性好；对于磨损性强介质，采用特殊耐磨配置，磨损轻、备件费用节省40%以上；8）泵腔可调间隙，磨损后无需即刻更换备件，调整间隙即刻恢复泵性能，大大减少维护费用；9）独特的平衡式集装机封，专为恶例工况设计，超长使用寿命，减少停机检修机会；10）逆输送，正向抽吸，反转可以冲洗清理池子或清仓。

11）在线维护设计，检修简便；马达驱动方式可以提供电动马达、柴油发动机和液压马达驱动排水系统。

系统组合形式根据客户需求，可以是撬装式、两轮或四轮移动拖车式、也可以设计成全封闭静音装置。

转子泵真空排水系统配置（柴油机驱动）参考尺寸(mm) 型号 流量 (m3/h) 自吸 (m) 扬程(m) 转速 (rpm) 轴功率 (kW) 柴油机功率(kW)A B C TW4D-M50 50 6-8.5 20 520 4.5 15 2590 1650 2250 TW4D-M68 80 6-8.5 20 580 7 23 2715 1650 2250 TW4D-M100 120 6-8.5 20 590 11 23 2800 1850 2250 TW4D-L133 160 6-8.5 20 580 14 35 3210 2050 2250 TW4D-L266 350 6-8.5 20 590 30 60 3570 2050 2450 TW4D-L399 500 6-8.5 20 590 43 90 3890 2100 2450 TW4D-L531d 600 6-8.5 20 550 51 90 4120 2250 2450 TW4D-L665d 900 6-8.5 20 620 76 135 **** **** 2450 TW4D-L798d11006-8.52062094150496022802450尺寸根据柴油机选型、配置来定，以上数据仅供参考！撬装式泵送系统（柴油机驱动）外形尺寸图型号流量 (m3/h)自吸(m)扬程 (m) 转速 (rpm) 轴功率(kW) 柴油机功率 (kW) A (mm) B (mm) C (mm) D (mm) E (mm) F (mm)TRD-M50 50 6-8.5 20 520 4.5 15 1480455 1000 200 2290455 TRD-M68 80 6-8.5 20 580 7 23 155**** **** 200 2415455 TRD-M100 120 6-8.5 20 590 11 23 155**** **** 250 2500455 TRD-L133 160 6-8.5 20 580 14 35 155**** **** 300 27106100TRD-L266 350 6-8.5 20 590 30 60 157**** **** 300 3170650 TRD-L399 500 6-9 20 590 43 90 1690650 1450 300 3430650 TRD-L531d 600 6-9 20 550 51 90 1690650 1600300 3690650 TRD-L665d 900 6-9 20 620 76 135 175**** **** 300 4070840 TRD-L798d11006-92062094150196095016503004460950尺寸根据柴油机选型、配置来定，以上数据仅供参考！应用案例兰州石化国家大型油库，提供2台移动泵车 移动式泵送系统。

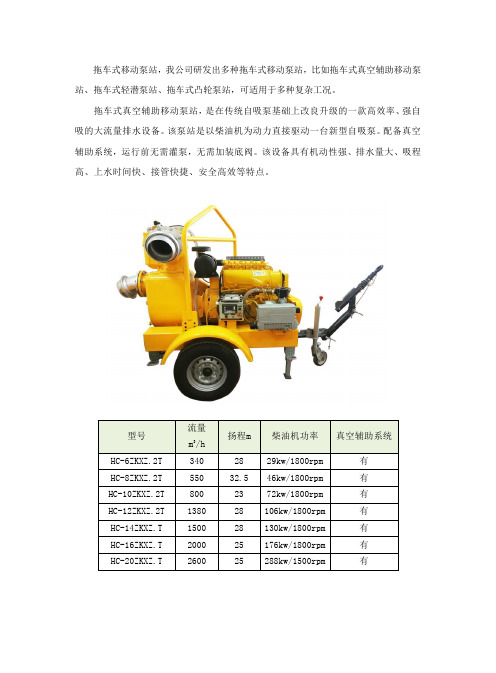

拖车式移动泵站，我公司研发出多种拖车式移动泵站，比如拖车式真空辅助移动泵站、拖车式轻潜泵站、拖车式凸轮泵站，可适用于多种复杂工况。

拖车式真空辅助移动泵站，是在传统自吸泵基础上改良升级的一款高效率、强自吸的大流量排水设备。

该泵站是以柴油机为动力直接驱动一台新型自吸泵。

配备真空辅助系统，运行前无需灌泵，无需加装底阀。

该设备具有机动性强、排水量大、吸程高、上水时间快、接管快捷、安全高效等特点。

拖车式轻潜泵站，是以柴油机为动力，驱动两台轻潜泵，且加装防雨罩的高效大流量排水设备。

轻潜泵是针对城市道路内涝积水而专门设计的高性能排水泵，该泵壳材质采用铝合金，电机采用永磁同步电机，采用潜水专用电缆，该泵最大特点为体积小、重量轻，广泛应用于防汛抢险、城市排涝、低洼地排除积水等领域。

主要特点重量轻，耐腐蚀：泵体采用轻质铝合金材质铸造，其他部件采用高强度SUS304不锈钢制作，所有的螺栓同样采用不锈钢材质。

重量轻的同时防锈和耐腐蚀能力更强，重量仅为传统水泵的十分之一。

流量可调：水泵转速可无极调速，流量可根据客户现场情况调节，满足实际排水要求，防止频繁地启泵关。

效率高：采用高效的永磁同步电机，与普通电机相比效率提高20%，更加绿色环保节能。

操作简单：控制箱一键启动，旋钮转速可调、故障蜂鸣报警、故障紧急停车、程序故障一键复位、面板清楚明了，便于操作。

安装快：两人三分钟内即可实现水泵安装，正常抽水作业，解决了水泵安装问题。

水泵出水口采用快速接头形式，电缆采用IP67的航空快速插头形式，安装快接方便，并且接线安全，不漏电。

无人看管：水泵自带温控模块，高温报警停机。

控制箱自带欠载保护，当水抽完毕后，水泵自动检测抽水情况，无水后自动停机报警，防止长时间的干运转，真正实现抢险现场的无人看管。

拖车式凸轮移动泵站，是柴油机直接驱动凸轮泵，两轮式的拖车底盘（带撞刹系统、前后伸缩式手摇支撑腿）。

该泵车具有体积小、流量大、吸程高、可靠性强、机动性强等特点。

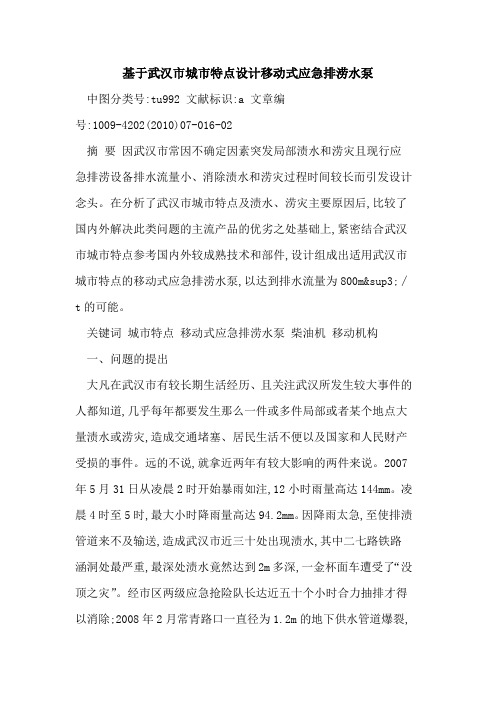

基于武汉市城市特点设计移动式应急排涝水泵中图分类号:tu992 文献标识:a 文章编号:1009-4202(2010)07-016-02摘要因武汉市常因不确定因素突发局部渍水和涝灾且现行应急排涝设备排水流量小、消除渍水和涝灾过程时间较长而引发设计念头。

在分析了武汉市城市特点及渍水、涝灾主要原因后,比较了国内外解决此类问题的主流产品的优劣之处基础上,紧密结合武汉市城市特点参考国内外较成熟技术和部件,设计组成出适用武汉市城市特点的移动式应急排涝水泵,以达到排水流量为800m³∕t的可能。

关键词城市特点移动式应急排涝水泵柴油机移动机构一、问题的提出大凡在武汉市有较长期生活经历、且关注武汉所发生较大事件的人都知道,几乎每年都要发生那么一件或多件局部或者某个地点大量渍水或涝灾,造成交通堵塞、居民生活不便以及国家和人民财产受损的事件。

远的不说,就拿近两年有较大影响的两件来说。

2007年5月31日从凌晨2时开始暴雨如注,12小时雨量高达144mm。

凌晨4时至5时,最大小时降雨量高达94.2mm。

因降雨太急,至使排渍管道来不及输送,造成武汉市近三十处出现渍水,其中二七路铁路涵洞处最严重,最深处渍水竟然达到2m多深,一金杯面车遭受了“没顶之灾”。

经市区两级应急抢险队长达近五十个小时合力抽排才得以消除;2008年2月常青路口一直径为1.2m的地下供水管道爆裂,导致大片街区被淹,最深处有1m多。

造成城区局部或者某个点大量渍水或涝灾的原原很多,主要有以下几种:(一)自然因素:1.武汉市是一个山、河、湖、园各具特色的城市,地形地貌属鄂东南丘陵经汉江平原东缘向大别山南麓低山丘陵过渡地区,中间低平,南北丘陵、岗垄环抱,地面及道路有颇多蜿蜒起伏和相对低洼地域。

特别在每年的4月下旬至10月上旬,长江、汉江水位高于武汉市地面高度。

2.武汉市地处北回归线北侧,属北亚热带季风(湿润)气候,具有常年雨量丰沛,特别在汛期常有小时降雨量在80—120mm大暴雨出现。

防汛排水移动泵车操作使用说明简介防汛排水移动泵车是一种具有移动性的水泵设备，紧要用于地面和道路排水以及防洪抗涝等场合。

其移动性和便携性让其成为防汛救灾的紧要工具之一、本操作使用说明介绍防汛排水移动泵车的结构、工作原理、使用方法和注意事项等相关内容，旨在帮忙用户娴熟把握该设备的操作和使用。

结构和工作原理结构防汛排水移动泵车紧要由以下几部分构成：•泵体：紧要用于吸取和输送水流；•发动机：用于供应动力，驱动泵体；•手柄和油箱：用于操纵泵车的移动和方向；•掌控面板：用于掌控泵车的启动、停止和速度调整等。

工作原理防汛排水移动泵车的工作原理如下：1.发动机启动后，通过传动系统将动力传给泵体。

2.泵体利用自身运转的能量，将地面或道路上的水吸入并发送到指定位置。

3.操纵手柄和油箱，可调整泵车的移动和方向。

使用方法准备工作在使用防汛排水移动泵车前，需要进行以下准备工作：1.确定使用场合：防汛排水移动泵车适用于泵站设施、水利工程、市政工程等多种场合，需依据场合特点选择合适的设备。

2.做好安全措施：使用者需穿着符合安全标准的工作服和安全帽等防护装备，确保人员安全。

3.检查设备：对设备进行各项检查，确保其正常运转。

如：发动机、电器、液压系统等是否正常，泵体是否对接好等。

4.准备工具和备件：备有所需工具和备件，以便在需要时能快速修理。

操作步骤1.确定泵车的摆放方向和位置，使其能够开启和关闭门窗，便利操作；2.开启发动机，调整掌控面板上的速度和压力，使其适应当前水流情况；3.通过手柄和油箱掌控泵车的移动和方向；4.停机时，将泵车推到通风、干燥、平坦、阔别火源的地方，关闭发动机和全部阀门。

注意事项1.在使用泵车前，需认真阅读使用说明书，并依照说明进行操作；2.在使用过程中，应随时监控泵车的工作状态，确保其正常运转；3.在操纵手柄和油箱时，需保持清醒头脑，不得酒后驾车或疲乏驾驶；4.在泵车工作时，应保证四周环境干燥、通风良好，避开潮湿和浸泡在水中，以防意外发生；5.在停机时，需将泵车停到安全的地方，并依照操作说明正确关停机器；6.泵车的保养和维护应定期进行，确保其性能和使用寿命。

移动抢险排涝泵车机动性强，真正实现了移动水泵的概念，设备可满足紧急排水排涝抢险的需要，并具备移动电源功能。

下面由移动抢险排涝泵车生产厂家亚太水处理有限公司为大家介绍下它的相关设备，帮助大家认识到更多高效便捷的泵车。

移动抢险排涝泵车配备了液压支腿，保证施工作业时整车稳定性；设备能够正常可靠工作，有良好的通风和散热功能；整车涉水深度为600mm，可满足深水区域抢险救援工作；具有电源输出功能，可满足230/400V用电需要；照明可以满足夜间操作的需要和安全性。

移动抢险排涝泵车的主要配置包括：大流量抽水车，电源泵车，抗洪抗旱排涝车，移动救援车抢险车主要配置有二类汽车底盘、柴油发电机组、消音车厢、电控系统、液压支撑、电缆绞盘、排气系统及进排风降噪系统等。

该抢险车主要由发电机组、底盘、静音厢体、车载空调、液压支撑、配电控制系统、电缆收放系统、照明系统和发电机组用油箱等组成，配车载升降照明灯、机组冷却液加热系统及24V直流充移动泵车报价电系统。

ZWC型柴油机式自吸排污泵集自防汛排水车图片吸和无堵塞排污于一身，既可象一般清水自吸泵那样不需按底阀，不需引灌水、又可抽吸含有大颗粒固体块、长纤维的污物、沉淀物废矿杂质、粪便处理及一切工程污水物，完全减轻工人的劳动强度，而且使用、移动、安装方便、极少维修、性能稳定。

配合柴油机的可移动性，不需引用电线的原因，更是提高了该泵的灵活性。

亚太水处理有限公司多年来致力于环保水处理产业，已形成为污水处理厂提供成套设备和自控电气仪表能力，为实现国家“十三五”规划中环保节能减排的目标，公司环保产业的发展方向从集成性环保产品的配套向环保工程从设计、设备制造、安装施工、调试一站式配套，实现节能、智能、智慧城市运管一站式交钥匙工程的产业方向发展。

1991年，亚太研发出中国第一台潜污泵，为我们国家产业探了路，开发了上千种产品，填补了国内污水处理产业的空白，带动行业发展，奠定了亚太在行业内的基础。

1.上海阳光泵业制造有限公司上海阳光泵业制造有限公司是国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，是国内久负盛名的生产水泵企业之一。

企业前身是上海一泵厂。

曾为宝钢、燕山石化、华北制药、大庆油田等许多国家重点工程提供了优质的产品。

2000年企业实行了股份制改革和法人治理结构改革,完成了向现代化企业制度的转变。

2003年通过中国质量认证中心ISO9001：2000版国际质量体系认证，现已在上海、北京、成都等十几个中心城市，建立了销售分公司办事处和完善的售后服务机构。

2.温州长申泵业科技有限公司温州长申泵业科技有限公司是一家专业生产管道离心泵，潜水排污泵的专业公司，公司主要产品系列有：XZW、ZW系列自吸排污泵，ZX系列化工泵、清水泵，CYZ系列自吸离心油泵，KCB齿轮输出油泵，CQ型CQB型系列磁力驱动泵，CQB-F氟塑料磁力泵，QW、GW、LW、YW系列潜水污水排污泵，QBY气动、DBY电动系列隔膜泵，ISG、ISW 立、卧式系列管道离心泵，IS 、IH清水、化工离心泵，G型螺杆泵、I-1B浓浆泵。

W 系列水力喷射，衬氟离心泵，塑料泵。

DL、TSWA系列多级泵，消防泵等和生活给排水设备、泵阀品种规格上千种，产品广泛应用于石化、冶金、电力、造纸、食品、饮料、制药、城建、污水处理、消防设施、集中采暖、农田灌溉等行业是由江苏大学流体机械工程技术研究中心协作设计。

公司从事水泵开发研制生产、销售、服务一体的实业型企业。

具有一批高素质的工程技术人员及高水平的生产工人和先进的生产设备。

产品荣获国家专利证书，并为国家一些重点工程、环保污水处理、化工工业防腐、国防、农业与能源开采等做出贡献，扩展前进中的长申泵业坚持“以质取胜、价格合理、供货及时、服务周到”的宗旨。

3.上海邦瀑泵业制造有限公司上海邦瀑泵业制造有限公司是一家股份制民营企业，公司位于上海松江经济开发区，占地面积7000平方米，年总产量超过10000台。

防汛排涝移动泵车结构紧凑，移动便利移动泵车：自吸式移动排涝抢险泵车，配备柴油机，汽油机、电机等；大流量排涝防汛，流量大，操作简单，快速出水，安装移动便利等特点，不怕雨水，全自动，无需灌水，装底阀等繁琐的工作。

移动泵车应用于城市内涝，防汛抗洪、铁路桥洞，城市地道积水；需要远程排水大流量柴油移动泵车；有自保掌控系统和真空上水系统，使机组效率大大提高。

在城市内涝防水、紧急抢修排水、无电源供排水等作业时，移动防汛泵车拥有高度的机动快捷度，只要装载在交通工具上就能即叫即到，而且移动泵车的操作简易，能在抵达现场后效率高装配即可上岗。

一台移动泵车一般一两个工作人员就可以开展任务，节能也节省人员。

正是由于应急移动泵车体积小、流量大，吸程长、排程远，移动性强、机动快捷以及智能化掌控等浩繁优点，各个城市的防汛部门在防汛泵车的需求上也在不断上升，加强了防汛移动设备的配备，也大大提高了防汛应急抢险本领。

产品特点1、属于一种潜水电机为双吸式泵的美妙组合，使其不仅具有潜水电泵的功能，又具有双吸泵率运行平稳的特别性能。

2、可达到较高扬程场合使用的要求，因机械密封件处于负压状态运行，具有更高的稳定性。

机械密封采纳双道串联密封，材质为硬质耐腐碳化钨，具有耐用、耐磨等特点，可以使泵安全运行时间长。

3、采纳双下吸水结构吸水位低，因采纳双吸式双流道单蜗壳结构，电机没有了轴向拉力，减轻并平衡了轻向力，大大提高了泵的使用寿命3倍，提高了使用效率。

4、采纳大流道抗堵塞部件设计，大大提高污物通过本领，能有效地通过较短纤维物质和直径较小的固体颗粒。

5、结构紧凑，体积小，移动便利，安装简便，无需建泵房，潜入水中即可工作，大大削减工程造价。

6、油室内设有漏水探头，当水泵侧机械密封损坏后，水进入油室，探头发出信号，对泵实施保护。

具有结构紧凑、流量大、机动快捷、操作便利，维护便利、能吸排具有颗粒性杂质和长纤维物质的移动排水设备。

重要由柴油机、联轴器、泵头、叶轮、后盖、机械密封、泵轴、轴承座、进口阀、气液分别管、加水阀门、进、排接管、防雨机柜、四轮移动拖车等构成。
