联合收割机原理1割台讲解学习

第一节割台部分割台的作用是将站立的作物切割下来，并均匀地输送到过桥中。

其中包括：切割器、拨禾轮、中央搅龙及传动部件。

一、切割器切割器由动刀部分和定刀部分组成。

动刀部分包括：刀头、动刀片、刀条、铆钉等。

定刀部分包括：护刃器、刀梁、压刃器、摩擦片等。

其中动刀片是通过铆钉铆在刀条1.2.3.4.5.6.7.8器是用来调整动刀片在护刃器中的上下间隙的，摩擦片是用来调整刀条在护刃器中的前后间隙的。

切割器的调整包括以下几方面：（1）护刃器直线度的调整在检修时，应检查所有的护刃器是否在同有直线上，检查时可用一条细线对整割台两侧护刃器的尖部，观察其它护刃器尖部是否在该直线上，如不在同一直线上应在护刃器下部的固定螺母前后加垫片来找平。

（2）动刀片与护刃器对中的调整当动刀片运动到左右两个极限位置时，动刀片的中心线与护刃器（3如图拨禾轮的作用是将谷物引向切割器，弹齿和齿耙管引导作物的同时作为切割的扶持点，将切割下的谷物铺放在割台上，同时清理掉切如1-4所示。

拨禾轮过高会造成齿耙管打在作物的穗头上引起籽粒脱落，增加打击损失。

拨禾轮调的过低会造成拨禾轮回带或缠绕。

拨禾轮的高度是由液压油缸控制的，当拨禾轮油缸落到最低位置时，弹齿与切割器之间的间隙不能小于30mm，以防止弹齿插入割刀中。

调整时可通过两侧油缸的调整螺杆来完成，将螺杆向柱塞里拧间隙变小，向外拧间隙变大，调整后应将调整螺杆上的锁紧螺母拧紧。

（2）拨禾轮前后位置的调整在拨禾轮左右的支臂上各有9个孔，调整时可以通过孔位的窜动来改变拨禾轮前后的位置。

当收割比较高大的作物时拨禾轮应尽量向前调整，防止作物铺放在搅龙上方；当收割比较低矮的作物时拨禾轮尽量向后调整，防止割台上出现作物堆积造成喂入不均的现象。

在调整拨禾轮时应保证弹齿与搅龙的最小间隙大于50mm。

（3）弹齿倾角的调整在拨禾轮的侧面设有弹齿倾角的调节机构，调节板上装有两个滚轮支承偏心盘，调节板中央开有长圆孔用定位螺栓与滑动轴承座支架紧固在一起。

收割机一体机工作原理
收割机一体机是一种用来收割农作物的机械设备，其工作原理主要包括以下几个步骤：
1. 秸秆收割：收割机一体机通过刀片或切割器件切割农作物的秸秆部分。

切割器件通常由刀片、链条和链轮组成，通过旋转刀片或链条切割秸秆，并将其传送到后方。

2. 被割物料收集：被切割下的农作物通过输送带、螺旋输送器或其他装置传送到机械内部的收集箱或容器中。

这些装置有助于将被割物料有效地收集起来，避免散落或浪费。

3. 杂草处理：收割机一体机通常还配备了除草装置，用来清理作物中的杂草。

这些装置可以通过刷子、振动装置或其他机械原理将杂草从作物中除去。

4. 清理和处理：机械内部的清理系统可以将秸秆、杂草和其他废弃物从一体机中清除。

这些系统包括排泥装置、清洗喷油装置等。

5. 动力来源：收割机一体机通常由内燃机或电动机提供动力，使其能够正常运作。

内燃机通常使用汽油、柴油或液化石油气作为燃料，通过发动机的转动来驱动机械的各个部分。

总体来说，收割机一体机通过切割、传送、收集和清理的工作步骤，实现高效、快速地收割农作物，并将其收集起来供后续处理或利用。

联合收割机原理
联合收割机是一种农业机械，主要用于收割农作物，如小麦、玉米等。

它的原理是将庄稼割下来，通过内部的机械装置将庄稼的籽粒和秸秆分离开来，最终将籽粒收集起来。

联合收割机的主要部件包括切割器、输送器、打捆器、清选器和驾驶室等。

切割器是用来将庄稼割下来的，它通常由多个旋转的刀片组成，可以割下一定宽度的庄稼。

输送器是用来将庄稼送到打捆器的，它通常由链条和橡胶带组成，可以将庄稼顺利地输送到下一个部件。

打捆器是用来将庄稼打成小捆的，它通常由绳子或金属丝组成，可以将庄稼捆绑在一起。

清选器是用来将籽粒和秸秆分离开来的，它通常由筛子和风扇组成，可以将籽粒和秸秆分离开来。

驾驶室是用来控制联合收割机的，它通常位于机器的前部，可以让驾驶员看到前方的情况。

联合收割机的工作原理是：首先，切割器将庄稼割下来，输送器将庄稼送到打捆器，打捆器将庄稼打成小捆，然后输送器将小捆送到清选器，清选器将籽粒和秸秆分离开来，最终将籽粒收集起来。

整个过程中，驾驶员可以通过控制驾驶室内的按钮和杆子来控制联合收割机的运转。

联合收割机是一种高效的农业机械，它的工作原理是将庄稼割下来，通过内部的机械装置将庄稼的籽粒和秸秆分离开来，最终将籽粒收
集起来。

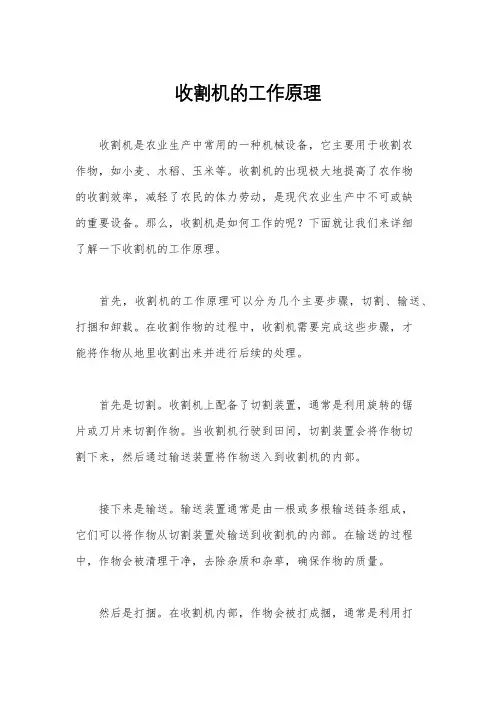

收割机的工作原理收割机是农业生产中常用的一种机械设备，它主要用于收割农作物，如小麦、水稻、玉米等。

收割机的出现极大地提高了农作物的收割效率，减轻了农民的体力劳动，是现代农业生产中不可或缺的重要设备。

那么，收割机是如何工作的呢？下面就让我们来详细了解一下收割机的工作原理。

首先，收割机的工作原理可以分为几个主要步骤，切割、输送、打捆和卸载。

在收割作物的过程中，收割机需要完成这些步骤，才能将作物从地里收割出来并进行后续的处理。

首先是切割。

收割机上配备了切割装置，通常是利用旋转的锯片或刀片来切割作物。

当收割机行驶到田间，切割装置会将作物切割下来，然后通过输送装置将作物送入到收割机的内部。

接下来是输送。

输送装置通常是由一根或多根输送链条组成，它们可以将作物从切割装置处输送到收割机的内部。

在输送的过程中，作物会被清理干净，去除杂质和杂草，确保作物的质量。

然后是打捆。

在收割机内部，作物会被打成捆，通常是利用打捆机构将作物打成捆，方便后续的运输和储存。

打捆的过程需要保证作物的密度和形状，以便于后续的操作。

最后是卸载。

当收割机的储存容器充满作物之后，就需要进行卸载。

通常是利用卸载装置将作物卸载到运输车或者堆放地点，以便进行后续的加工和储存。

除了以上的主要步骤外，收割机还配备了一些其他的装置，如驱动装置、悬挂装置、控制系统等。

这些装置可以保证收割机的正常运转，提高工作效率，确保收割作物的质量。

总的来说，收割机的工作原理是通过切割、输送、打捆和卸载等步骤，将作物从田间收割出来，并进行后续的处理。

收割机的出现极大地提高了农作物的收割效率，减轻了农民的体力劳动，是现代农业生产中不可或缺的重要设备。

随着科技的不断发展，收割机的工作原理也在不断改进和完善，以适应不同作物的收割需求，提高作业效率，降低成本，为农业生产做出更大的贡献。

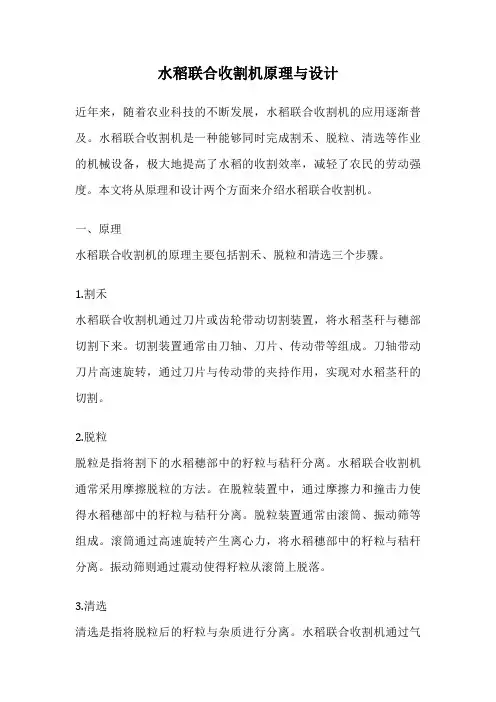

水稻联合收割机原理与设计近年来，随着农业科技的不断发展，水稻联合收割机的应用逐渐普及。

水稻联合收割机是一种能够同时完成割禾、脱粒、清选等作业的机械设备，极大地提高了水稻的收割效率，减轻了农民的劳动强度。

本文将从原理和设计两个方面来介绍水稻联合收割机。

一、原理水稻联合收割机的原理主要包括割禾、脱粒和清选三个步骤。

1.割禾水稻联合收割机通过刀片或齿轮带动切割装置，将水稻茎秆与穗部切割下来。

切割装置通常由刀轴、刀片、传动带等组成。

刀轴带动刀片高速旋转，通过刀片与传动带的夹持作用，实现对水稻茎秆的切割。

2.脱粒脱粒是指将割下的水稻穗部中的籽粒与秸秆分离。

水稻联合收割机通常采用摩擦脱粒的方法。

在脱粒装置中，通过摩擦力和撞击力使得水稻穗部中的籽粒与秸秆分离。

脱粒装置通常由滚筒、振动筛等组成。

滚筒通过高速旋转产生离心力，将水稻穗部中的籽粒与秸秆分离。

振动筛则通过震动使得籽粒从滚筒上脱落。

3.清选清选是指将脱粒后的籽粒与杂质进行分离。

水稻联合收割机通过气流清选的方法，将籽粒与杂质分离。

清选装置通常由风机、振动筛等组成。

风机产生强大的气流，将轻质杂质吹走，而重质的籽粒则会落入振动筛上。

二、设计水稻联合收割机的设计需要考虑到多个因素，如切割装置、脱粒装置和清选装置的结构设计，以及机身结构的设计等。

1.切割装置设计切割装置的设计需要考虑刀片的形状、数量和排列方式等因素。

刀片的形状应该能够有效地切割水稻茎秆，数量和排列方式则需要根据收割机的规模和作业需求来确定。

2.脱粒装置设计脱粒装置的设计需要考虑滚筒的直径、转速和表面形态等因素。

滚筒的直径和转速应该能够产生足够的离心力，使得籽粒与秸秆分离。

滚筒的表面形态则需要具有一定的摩擦力和撞击力，以增加脱粒效果。

3.清选装置设计清选装置的设计需要考虑风机的风量和风速等因素。

风机的风量和风速应该能够产生足够的气流，以将轻质杂质吹走。

振动筛的设计则需要考虑筛孔的大小和形状，以适应不同粒度的籽粒。

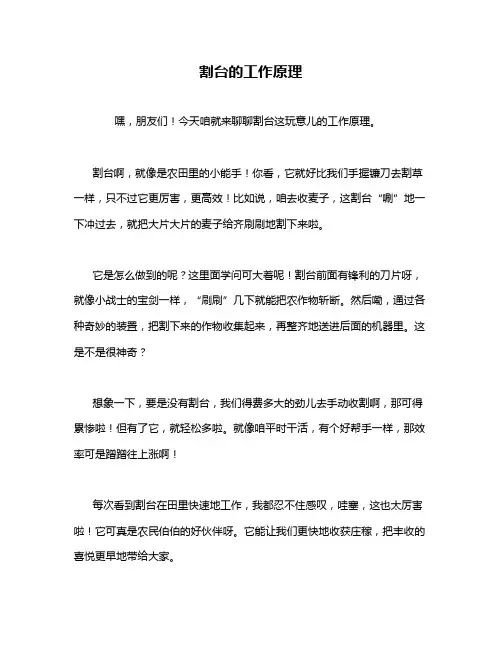

割台的工作原理
嘿，朋友们！今天咱就来聊聊割台这玩意儿的工作原理。

割台啊，就像是农田里的小能手！你看，它就好比我们手握镰刀去割草一样，只不过它更厉害，更高效！比如说，咱去收麦子，这割台“唰”地一下冲过去，就把大片大片的麦子给齐刷刷地割下来啦。

它是怎么做到的呢？这里面学问可大着呢！割台前面有锋利的刀片呀，就像小战士的宝剑一样，“刷刷”几下就能把农作物斩断。

然后嘞，通过各种奇妙的装置，把割下来的作物收集起来，再整齐地送进后面的机器里。

这是不是很神奇？
想象一下，要是没有割台，我们得费多大的劲儿去手动收割啊，那可得累惨啦！但有了它，就轻松多啦。

就像咱平时干活，有个好帮手一样，那效率可是蹭蹭往上涨啊！
每次看到割台在田里快速地工作，我都忍不住感叹，哇塞，这也太厉害啦！它可真是农民伯伯的好伙伴呀。

它能让我们更快地收获庄稼，把丰收的喜悦更早地带给大家。

我觉得割台的出现真的是太重要啦，没有它，我们的农业生产可不知道要艰难多少倍呢！它让我们能够更轻松地应对大规模的农作物收获，是现代农业中不可或缺的一部分呀！。

玉米联合收割机结构原理一、玉米联合收割机的分类根据摘穗装置的配置方式不同，分为卧式摘穗辊机型和立式摘穗辊机型；根据与动力挂接方式的不同，分为牵引式、背负式和自走式机型。

二、玉米联合收获机的型号玉米联合收获机的型号主要由牌号、型号和名称组成。

如“春雨4YZ-4型玉米联合收获机”，“春雨”是牌号，即商标；“4YZ-4”是型号，在型号中“4”代表农业机械分类，表示收获机械，“Y”代表“玉米”，即玉字的汉语拼音的第一个字母。

“Z”表示为“自走式”，“4”为主要技术参数，表示每个行程的收获行数为4；“玉米联合收获机”是名称。

三、玉米联合收获机的工作原理工作时，分禾器将茎秆导入拨禾链，在它的拨送和夹持下，经摘穗辊前端的导锥进入摘穗机构，摘下的果穗落入输送器，由输送器输送到升运器，升运器将果穗升运送到剥皮机，经剥皮机剥皮的玉米被抛送到果穗箱内，玉米苞叶和断秸秆被排除机外。

摘穗后的茎秆被粉碎装置粉碎后，均匀的抛洒于地表。

落入粮仓的果穗堆满后在有操纵阀和油缸的作用下进行卸粮。

四、主要部件和功用（一）摘穗装置摘穗装置主要功用是将玉米果穗从茎秆上摘下。

主要由分禾器、摘穗辊、摘穗机架、割台护罩、摘穗齿箱和喂入链等组成。

1、扶禾器在收获机工作时，扶禾器首先接触作物前锥部的导板将待收玉米植株扶持、引导至摘穗道内，以便摘穗。

2、摘穗齿箱摘穗齿箱的功能是将中间轴传来的动力传递给摘穗辊和拨禾链。

摘穗齿箱主要由箱体、齿轮和安全离合器组成。

摘穗齿箱安全离合器的作用是当机器某处阻力过大时，能自动脱离结合，以便保护机器。

3、摘穗辊摘穗辊是一对表面带有螺旋凸筋和螺旋爪并且相向旋转的棍子，玉米的植株从两个棍子中间的间隙通过，并将玉米果穗摘下。

4、切草刀切草刀的功用是切断收获机作业时缠在摘穗辊上的杂草，防止因摘穗辊上缠草过多而造成摘穗道的堵塞和收获机工作部件的损坏。

5、拨禾链拨禾链的功用是将进入机器的玉米植株向后拨送使之进入摘穗辊工作间隙。

拨禾链前部设有张紧装置，用来张紧拨禾链。

联合收割机构造原理
联合收割机是一种用于在田间收集庄稼的机器，由多个不同的组件和零件组成。

它的构造原理主要包括以下几个部分：
1.切割机构：切割机构是由刀片和凹槽组成的。

在收割的过程中，刀片会通过振动或旋转的方式，将作物的茎部切割，然后让作物进入联合收割机的内部。

2.输送机构：输送机构的作用是将作物从切割机构中输送到清理机构。

输送机构可以分为多级，确保作物在运送过程中不会掉落。

3.清理机构：清理机构包括风扇、筛网等设备。

在运输作物的过程中，由于作物中含有石、泥土等杂质，清理机构的作用就是将这些杂质分离出去，确保作物的纯度和质量。

4.收集机构：主要由收集箱、卸荷器等设备组成。

当作物收集到一定的量时，它们就会被存储在收集箱中，然后可以使用卸荷器将它们倒出来。

总之，联合收割机是现代农业生产中不可缺少的机器，其构造原理是多方面的，需要各种不同的机械零件和技术的协同作用来实现。

机械设计基础作业机电学院电气102周迎接2011．11．28 联合收割机的工作原理及其在生产中的应用一摘要：联合收割机在现今农业生产中扮演着越来越重要的角色，其大大提高了农业生产的效率，为实现现代化农业生产作出了突出贡献。

现如今，根据不同农作物的需要已经出现了多种收割机，如玉米收割机，大豆收割机等，其前景极为广阔。

二关键词：输送装置液压系统静压传动装置电气系统三目录：（一）收割机的基本情况介绍（二）收割机的组成部分及其工作原理（三）收割机的发展前景四正文：一基本介绍收割机是一体化收割农作物的机械。

一次性完成收割、脱粒，并将谷粒集中到储藏仓，然后在通过传送带将粮食输送到运输车上。

也可用人工收割，将稻、麦等作物的禾秆铺放在田间，然后再用谷物收获机械进行捡拾脱粒。

收获稻、麦等谷类作物子粒和秸秆的作物收获机械。

包括收割机、割晒机、割捆机、谷物联合收割机和谷物脱粒机等。

谷物收获机械是在各种收割、脱粒工具的基础上发展起来的。

二收割机的构成部分及工作原理联合收获机由收割台、输送装置、脱粒装置、分离装置、清选装置、粮箱、发动机、传动装置、行走装置、液压系统、电气系统、操纵装置、驾驶室等组成自走式联合收获机的结构（一）输送装置：输送装置主要有螺旋式输送器，刮板式输送器和抛扬器三种。

（1）螺旋式输送器的工作原理：螺旋式输送器主要用来输送谷粒和杂余，其特点为结构简单，能够实现水平，倾斜和垂直方向上的输送，其应用比较广泛。

比如联合收割机中的粮食搅拌，杂余搅拌以及粮箱里的均布搅拌等均为水平推运搅拌，卸粮桶里的搅拌为倾斜方向上的搅拌。

（2）刮板式运输器的工作原理：可以输送谷粒和果穗。

它可以倾斜输送，也可以垂直输送，一般倾角不大于45度。

刮板式运输器由带双翼的套筒链子组成。

其上安装橡胶刮板，在输送壳体内运转。

（3）抛扬器工作原理：抛扬器又名扬谷器，是由叶轮，外壳和管道组成。

通常装在螺旋输送器出口端的轴上连为一体。

（二）静压传动装置：图1是一种联合收割机用的典型HST 传动示意图。
