电路分析试题（Ⅰ）二. 填空（每题1分，共10分）1．KVL体现了电路中守恒的法则。
2．电路中，某元件开路，则流过它的电流必为。
3．若电路的支路数为b，节点数为n，则独立的KCL方程数为。
4．在线性电路叠加定理分析中，不作用的独立电压源应将其。
5．若一阶电路电容电压的完全响应为uc(t)= 8 - 3e-10t V,则电容电压的零输入响应为。
7．若一个正弦电压的瞬时表达式为10cos(100πt+45°)V,则它的周期T 为。
8．正弦电压u1(t)=220cos(10t+45°)V, u2(t)=220sin(10t+120°)V,则相位差φ12＝。
9．若电感L＝2H的电流i =2 cos(10t+30°)A (设u ,i为关联参考方向)，则它的电压u为。
三．求下图单口网络的诺顿等效电路，并画等效电路图。
(15分)ab四．用结点分析法，求各结点电位和电压源功率。
(15分)1 2五．一阶电路如图，t = 0开关断开，断开前电路为稳态，求t ≥0电感电流i L(t) ,并画出波形。
(15分)电路分析试题（Ⅱ）二. 填空（每题1分，共10分）1．电路的两类约束是。
2．一只100Ω，1w的电阻器，使用时电阻上的电压不得超过V。
3．含U S和I S 两直流电源的线性非时变电阻电路，若I S单独作用时，R 上的电流为I′，当U S单独作用时，R上的电流为I"，（I′与I"参考方向相同），则当U S和I S 共同作用时，R上的功率应为。
4．若电阻上电压u与电流i为非关联参考方向，则电导G的表达式为。
5．实际电压源与理想电压源的区别在于实际电压源的内阻。
6．电感元件能存储能。
9．正弦稳态电路中, 某电感两端电压有效值为20V，流过电流有效值为2A，正弦量周期T =πS , 则电感的电感量L＝。
10．正弦稳态L，C串联电路中, 电容电压有效值为8V , 电感电压有效值为12V , 则总电压有效值为。

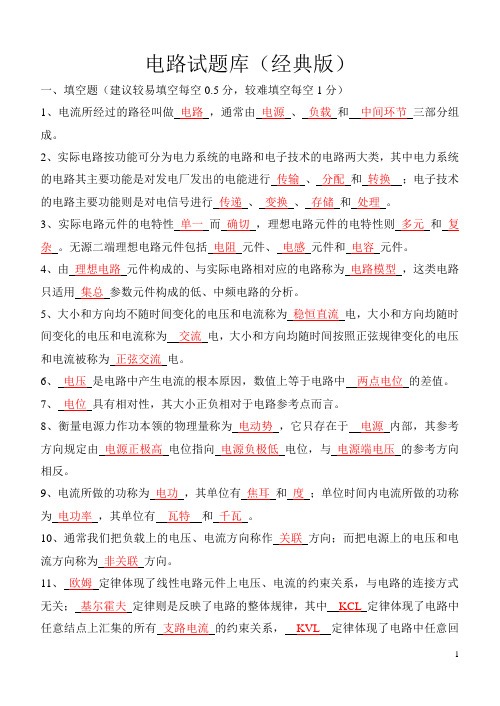

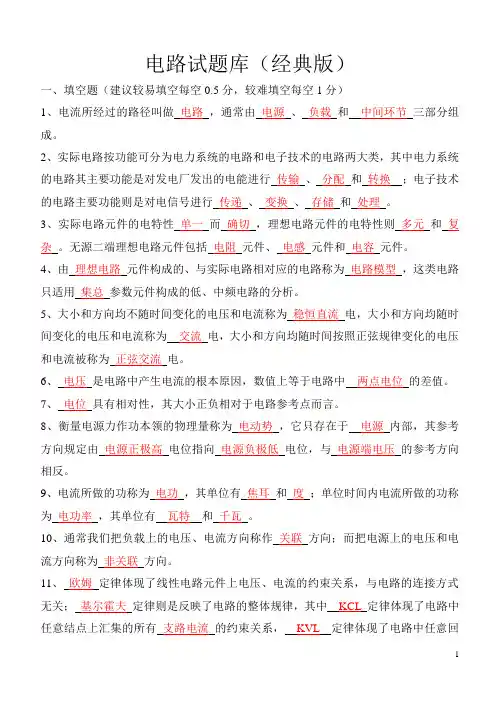

电路试题库（经典版）一、填空题（建议较易填空每空0.5分，较难填空每空1分）1、电流所经过的路径叫做电路，通常由电源、负载和中间环节三部分组成。
2、实际电路按功能可分为电力系统的电路和电子技术的电路两大类，其中电力系统的电路其主要功能是对发电厂发出的电能进行传输、分配和转换；电子技术的电路主要功能则是对电信号进行传递、变换、存储和处理。
3、实际电路元件的电特性单一而确切，理想电路元件的电特性则多元和复杂。
无源二端理想电路元件包括电阻元件、电感元件和电容元件。
4、由理想电路元件构成的、与实际电路相对应的电路称为电路模型，这类电路只适用集总参数元件构成的低、中频电路的分析。
5、大小和方向均不随时间变化的电压和电流称为稳恒直流电，大小和方向均随时间变化的电压和电流称为交流电，大小和方向均随时间按照正弦规律变化的电压和电流被称为正弦交流电。
6、电压是电路中产生电流的根本原因，数值上等于电路中两点电位的差值。
7、电位具有相对性，其大小正负相对于电路参考点而言。
8、衡量电源力作功本领的物理量称为电动势，它只存在于电源内部，其参考方向规定由电源正极高电位指向电源负极低电位，与电源端电压的参考方向相反。
9、电流所做的功称为电功，其单位有焦耳和度；单位时间内电流所做的功称为电功率，其单位有瓦特和千瓦。
10、通常我们把负载上的电压、电流方向称作关联方向；而把电源上的电压和电流方向称为非关联方向。
11、欧姆定律体现了线性电路元件上电压、电流的约束关系，与电路的连接方式无关；基尔霍夫定律则是反映了电路的整体规律，其中KCL定律体现了电路中任意结点上汇集的所有支路电流的约束关系，KVL定律体现了电路中任意回路上所有元件上电压的约束关系，具有普遍性。
12、理想电压源输出的电压值恒定，输出的电流值由它本身和外电路共同决定；理想电流源输出的电流值恒定，输出的电压由它本身和外电路共同决定。
13、电阻均为9Ω的Δ形电阻网络，若等效为Y形网络，各电阻的阻值应为3Ω。
相量图形：1、下图中，R 1=6Ω，L=0.3H ，R 2=6.25Ω，C=0.012F,u (t)=)10cos(210t ,求稳态电流i 1、i 2和i 3，并画出电路的相量图。
解：V U0010∠= R 2和C 的并联阻抗Z 1= R 2//（1/j ωC ）=(4-j3)Ω， 输入阻抗 Z = R 1+j ωL +Z 1 =10Ω，则：A Z U I 0010110010∠=∠== A R Z I I 0211287.368.0-∠== A U C j I 02313.536.0∠== ω 所以：A t i )10cos(21=A t i )87.3610cos(28.02ο-= A t i )13.5310cos(26.02ο+=相量图见上右图2、下图所示电路，A 、B 间的阻抗模值Z 为5k Ω，电源角频率ω=1000rad/s ，为使1U 超前2U 300，求R 和C 的值。
解：从AB 端看进去的阻抗为Cj R Z ω1+=， I213其模值为：Ω=+=k CR Z 5)1(22ω （1） 而2U /1U =)arctan()(112CR CR ωω-∠+由于1U 超前2U 300，所以ωCR =tan300=31 （2）联列（1）、（2）两式得R =2.5k Ω，C =0.231μF3、测量阻抗Z 的电路如下图所示。
已知R=20Ω，R 2=6.5Ω，在工频(f =50Hz)下，当调节触点c 使R ac =5Ω时，电压表的读数最小，其值为30V ，此时电源电压为100V 。
试求Z 及其组成的元件的参数值。
(注意：调节触点c ，只能改变cd U 的实部，电压表读数最小，也就是使实部为零，cd U 为纯虚数，即cdU =±j30V)解：UZR R U R R U ac cd++-=22调节触点c ，只能改变cd U 的实部，其值最小，也就是使实部为零，cd U 为纯虚数，即cdU =±j30V ， 因此上式可表示为：±j 30=-25+(100⨯6.5)/(6.5+Z ) 解得：Z=(4.15±j 12.79)Ω 故：R Z =4.15ΩL =40.7mHC =249μF4、电路如下图所示，已知f =1kHz ，U =10V ，U 1=4V ，U 2=8V 。
电路试题库（经典版）一、填空题（建议较易填空每空0.5分，较难填空每空1分）1、电流所经过的路径叫做电路，通常由电源、负载和中间环节三部分组成。
2、实际电路按功能可分为电力系统的电路和电子技术的电路两大类，其中电力系统的电路其主要功能是对发电厂发出的电能进行传输、分配和转换；电子技术的电路主要功能则是对电信号进行传递、变换、存储和处理。
3、实际电路元件的电特性单一而确切，理想电路元件的电特性则多元和复杂。
无源二端理想电路元件包括电阻元件、电感元件和电容元件。
4、由理想电路元件构成的、与实际电路相对应的电路称为电路模型，这类电路只适用集总参数元件构成的低、中频电路的分析。
5、大小和方向均不随时间变化的电压和电流称为稳恒直流电，大小和方向均随时间变化的电压和电流称为交流电，大小和方向均随时间按照正弦规律变化的电压和电流被称为正弦交流电。
6、电压是电路中产生电流的根本原因，数值上等于电路中两点电位的差值。
7、电位具有相对性，其大小正负相对于电路参考点而言。
8、衡量电源力作功本领的物理量称为电动势，它只存在于电源内部，其参考方向规定由电源正极高电位指向电源负极低电位，与电源端电压的参考方向相反。
9、电流所做的功称为电功，其单位有焦耳和度；单位时间内电流所做的功称为电功率，其单位有瓦特和千瓦。
10、通常我们把负载上的电压、电流方向称作关联方向；而把电源上的电压和电流方向称为非关联方向。
11、欧姆定律体现了线性电路元件上电压、电流的约束关系，与电路的连接方式无关；基尔霍夫定律则是反映了电路的整体规律，其中KCL定律体现了电路中任意结点上汇集的所有支路电流的约束关系，KVL定律体现了电路中任意回路上所有元件上电压的约束关系，具有普遍性。
12、理想电压源输出的电压值恒定，输出的电流值由它本身和外电路共同决定；理想电流源输出的电流值恒定，输出的电压由它本身和外电路共同决定。
13、电阻均为9Ω的Δ形电阻网络，若等效为Y形网络，各电阻的阻值应为3Ω。
电路分析试题及答案（第⼆章）节点、回路、⽀路分析法：1、如下图所⽰，应⽤节点电压法计算。
已知U s 1=60V ，U s 2=40V ，R 1=6Ω, 23456Ω，求I 1，I 2，I 3，I 4，I 5，I 6的值。
解：114432111111R U U R U R R R R s b a =-+++ 6246541111R U U R U R R R s a b =-???? ??++ U a =U b =24V ；I 1=6A ；I 2=2A ；I 3=4A ；I 4=0A ；I 5=4A ；I 6=-4A ；2、求下图电路的电压U.解：利⽤戴维南等效做，先求ab 两端开路电压：只有24V 的电压源⼯作时： U ‘ab =24/（6+3）=8V ；只有4A 的电流源⼯作时： U ‘‘ab =4×4=16V ； U ab = U ‘ab +U ‘‘ab =24V ；等效电阻R 0=6Ω；U= U ab /（6+2）×2=6V3、计算下图电路中的电压U 1与U 2.解：U 1=8×[4+(6//3)]/[18+4+(6//3)] ×18=36V; U 2=8×18/[18×4+(6//3)] ×3=12V .4、已知下图电路的回路⽅程为2I 1+I 2=4V 和4I 2=8V ，式中各电流的单位为安培。
求：（1）各元件的参数；（2）各电压源供出的功率；（3）改变U和U 的值，使各电阻的功率增加⼀倍。
解：（1）1+ R 3)I 1+R 3I 2+k U 1=Us 1 1+ R 3-k R 1)I 1+R 3I 2 =Us 1-k Us 1R 3I 1 + (R 2+ R 3)I 2+k U 1=Us 2U 1=Us 1- R 1I 1 3-k R 1) I 1+ (R 2+ R 3)I 2+k U 1=Us 2-k Us 1R 1=2Ω, R 2=3Ω, R 3=1Ω, Us 1=8V , Us 1=12V , k =0.5 （2）求解⽅程式，得到：I 1=1A, I 2=2A ，计算各电源功率：Us 1：P 1= Us 1 I 1=8W ； (发出) Us 2：P 2= Us 2 I 2=24W ；（发出） Ucs ：Pcs= Ucs (I 1+I 2)=9W ；（吸收）（3）各电源增加2倍，则各电阻上的电流相应增加2倍，即可实现⽬的。

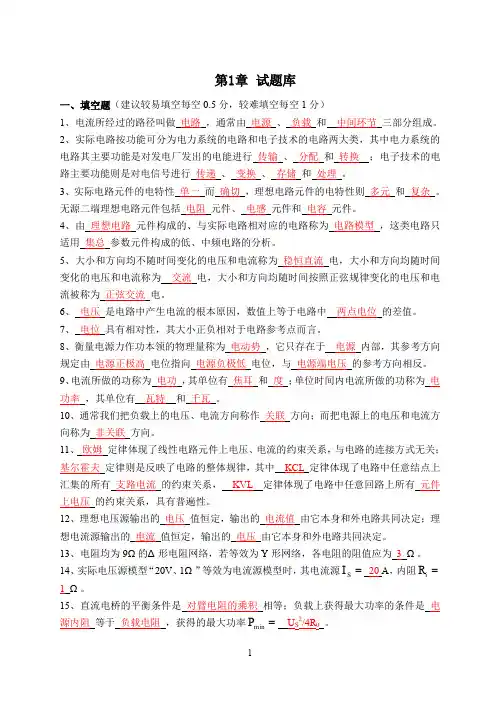

第1章试题库一、填空题（建议较易填空每空0.5分，较难填空每空1分）1、电流所经过的路径叫做，通常由、和三部分组成。
2、实际电路按功能可分为电力系统的电路和电子技术的电路两大类，其中电力系统的电路其主要功能是对发电厂发出的电能进行、和；电子技术的电路主要功能则是对电信号进行、、和。
3、实际电路元件的电特性而，理想电路元件的电特性则和。
无源二端理想电路元件包括元件、元件和元件。
4、由元件构成的、与实际电路相对应的电路称为，这类电路只适用参数元件构成的低、中频电路的分析。
5、大小和方向均不随时间变化的电压和电流称为电，大小和方向均随时间变化的电压和电流称为电，大小和方向均随时间按照正弦规律变化的电压和电流被称为电。
6、是电路中产生电流的根本原因，数值上等于电路中的差值。
7、具有相对性，其大小正负相对于电路参考点而言。
8、衡量电源力作功本领的物理量称为，它只存在于内部，其参考方向规定由电位指向电位，与的参考方向相反。
9、电流所做的功称为，其单位有和；单位时间内电流所做的功称为，其单位有和。
10、通常我们把负载上的电压、电流方向称作方向；而把电源上的电压和电流方向称为方向。
11、定律体现了线性电路元件上电压、电流的约束关系，与电路的连接方式无关；定律则是反映了电路的整体规律，其中定律体现了电路中任意结点上汇集的所有的约束关系，定律体现了电路中任意回路上所有的约束关系，具有普遍性。
12、理想电压源输出的值恒定，输出的由它本身和外电路共同决定；理想电流源输出的值恒定，输出的由它本身和外电路共同决定。
13、电阻均为9Ω的Δ形电阻网络，若等效为Y形网络，各电阻的阻值应为Ω。
I A，内14、实际电压源模型“20V、1Ω”等效为电流源模型时，其电流源=S RΩ。
阻=i15、直流电桥的平衡条件是相等；负载上获得最大功率的条件是等于 ，获得的最大功率=min P 。
16、如果受控源所在电路没有独立源存在时，它仅仅是一个 元件，而当它的控制量不为零时，它相当于一个 。

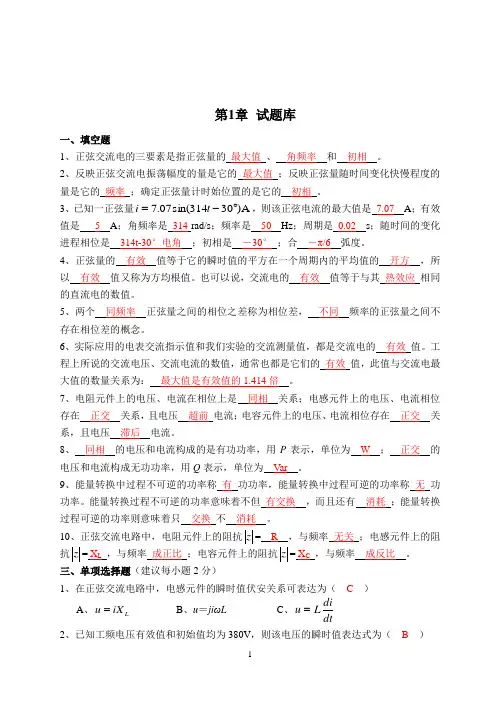

第1章 试题库一、填空题1、正弦交流电的三要素是指正弦量的 最大值 、 角频率 和 初相 。
2、反映正弦交流电振荡幅度的量是它的 最大值 ；反映正弦量随时间变化快慢程度的量是它的 频率 ；确定正弦量计时始位置的是它的 初相 。
3、已知一正弦量A )30314sin(07.7︒-=t i ，则该正弦电流的最大值是 7.07 A ；有效值是 5 A ；角频率是 314 rad/s ；频率是 50 Hz ；周期是 0.02 s ；随时间的变化进程相位是 314t-30°电角 ；初相是 －30° ；合 －π/6 弧度。
4、正弦量的 有效 值等于它的瞬时值的平方在一个周期内的平均值的 开方 ，所以 有效 值又称为方均根值。
也可以说，交流电的 有效 值等于与其 热效应 相同的直流电的数值。
5、两个 同频率 正弦量之间的相位之差称为相位差， 不同 频率的正弦量之间不存在相位差的概念。
6、实际应用的电表交流指示值和我们实验的交流测量值，都是交流电的 有效 值。
工程上所说的交流电压、交流电流的数值，通常也都是它们的 有效 值，此值与交流电最大值的数量关系为： 最大值是有效值的1.414倍 。
7、电阻元件上的电压、电流在相位上是 同相 关系；电感元件上的电压、电流相位存在 正交 关系，且电压 超前 电流；电容元件上的电压、电流相位存在 正交 关系，且电压 滞后 电流。
8、 同相 的电压和电流构成的是有功功率，用P 表示，单位为 W ； 正交 的电压和电流构成无功功率，用Q 表示，单位为 Var 。
9、能量转换中过程不可逆的功率称 有 功功率，能量转换中过程可逆的功率称 无 功功率。
能量转换过程不可逆的功率意味着不但 有交换 ，而且还有 消耗 ；能量转换过程可逆的功率则意味着只 交换 不 消耗 。
10、正弦交流电路中，电阻元件上的阻抗z = R ，与频率 无关 ；电感元件上的阻抗z = X L ，与频率 成正比 ；电容元件上的阻抗z = X C ，与频率 成反比 。
试题库（1）直流电路一、填空题1、电流所经过的路径叫做 电路 ，通常由 电源 、 负载 和 中间环节 三部分组成。
2、无源二端理想电路元件包括 电阻 元件、 电感 元件和 电容 元件。
3、通常我们把负载上的电压、电流方向（一致）称作 关联 方向；而把电源上的电压和电流方向（不一致）称为 非关联 方向。
4、 欧姆 定律体现了线性电路元件上电压、电流的约束关系，与电路的连接方式无关； 基尔霍夫 定律则是反映了电路的整体规律，其中 KCL 定律体现了电路中任意结点上汇集的所有 支路电流 的约束关系， KVL 定律体现了电路中任意回路上所有 元件上电压 的约束关系，具有普遍性。
56789123 4567891A 2A 、6V B 、－6V C 、14V3、当电阻R 上的u 、i 参考方向为非关联时，欧姆定律的表达式应为（ B ）A 、Ri u= B 、Ri u -= C 、 i R u =4、一电阻R 上u 、i 参考方向不一致，令u =－10V ，消耗功率为0.5W ，则电阻R 为（ A ）A 、200ΩB 、－200ΩC 、±200Ω5、两个电阻串联，R 1：R 2=1：2，总电压为60V ，则U 1的大小为（ B ）A 、10VB 、20VC 、30V6、已知接成Y 形的三个电阻都是30Ω，则等效Δ形的三个电阻阻值为（ C ） A 、全是10Ω B 、两个30Ω一个90Ω C 、全是90Ω7、电阻是（ C ）元件，电感是（ B ）的元件，电容是（ A ）的元件。
A 、储存电场能量B 、储存磁场能量C 、耗能8、一个输出电压几乎不变的设备有载运行，当负载增大时，是指（ C ）A 、负载电阻增大B 、负载电阻减小C 、电源输出的电流增大 9、理想电压源和理想电流源间（ B ）A 、有等效变换关系B 、没有等效变换关系C 、有条件下的等效关系 四、简答题1、额定电压相同、额定功率不等的两个白炽灯，能否串联使用？答：不能，因为这两个白炽灯的灯丝电阻不同，瓦数大的灯电阻小分压少，不能正常工作，瓦数小的灯电阻大分压多2345U I ；再用R L （34、图1.5.4所示电路中，求2A 电流源之发出功率。
电路试题库（经典版）一、填空题（建议较易填空每空0.5分，较难填空每空1分）1、电流所经过的路径叫做电路，通常由电源、负载和中间环节三部分组成。
2、实际电路按功能可分为电力系统的电路和电子技术的电路两大类，其中电力系统的电路其主要功能是对发电厂发出的电能进行传输、分配和转换；电子技术的电路主要功能则是对电信号进行传递、变换、存储和处理。
3、实际电路元件的电特性单一而确切，理想电路元件的电特性则多元和复杂。
无源二端理想电路元件包括电阻元件、电感元件和电容元件。
4、由理想电路元件构成的、与实际电路相对应的电路称为电路模型，这类电路只适用集总参数元件构成的低、中频电路的分析。
5、大小和方向均不随时间变化的电压和电流称为稳恒直流电，大小和方向均随时间变化的电压和电流称为交流电，大小和方向均随时间按照正弦规律变化的电压和电流被称为正弦交流电。
6、电压是电路中产生电流的根本原因，数值上等于电路中两点电位的差值。
7、电位具有相对性，其大小正负相对于电路参考点而言。
8、衡量电源力作功本领的物理量称为电动势，它只存在于电源内部，其参考方向规定由电源正极高电位指向电源负极低电位，与电源端电压的参考方向相反。
9、电流所做的功称为电功，其单位有焦耳和度；单位时间内电流所做的功称为电功率，其单位有瓦特和千瓦。
10、通常我们把负载上的电压、电流方向称作关联方向；而把电源上的电压和电流方向称为非关联方向。
11、欧姆定律体现了线性电路元件上电压、电流的约束关系，与电路的连接方式无关；基尔霍夫定律则是反映了电路的整体规律，其中KCL定律体现了电路中任意结点上汇集的所有支路电流的约束关系，KVL定律体现了电路中任意回路上所有元件上电压的约束关系，具有普遍性。
12、理想电压源输出的电压值恒定，输出的电流值由它本身和外电路共同决定；理想电流源输出的电流值恒定，输出的电压由它本身和外电路共同决定。
13、电阻均为9Ω的Δ形电阻网络，若等效为Y形网络，各电阻的阻值应为3Ω。

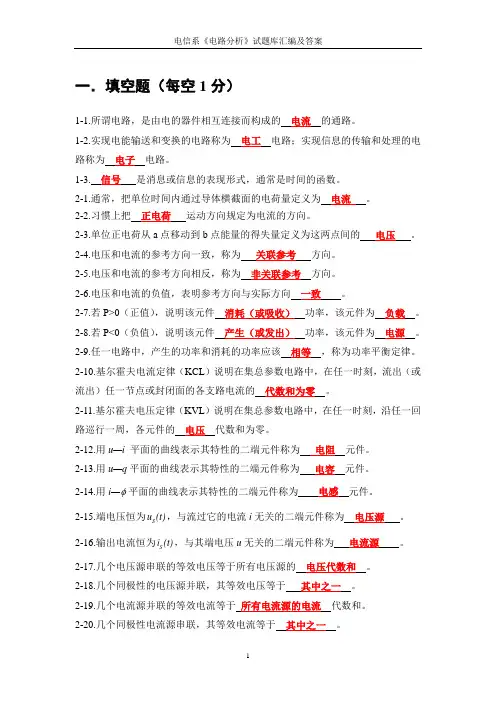

一．填空题（每空1分）1-1.所谓电路，是由电的器件相互连接而构成的电流的通路。
1-2.实现电能输送和变换的电路称为电工电路；实现信息的传输和处理的电路称为电子电路。
1-3. 信号是消息或信息的表现形式，通常是时间的函数。
2-1.通常，把单位时间内通过导体横截面的电荷量定义为电流。
2-2.习惯上把正电荷运动方向规定为电流的方向。
2-3.单位正电荷从a点移动到b点能量的得失量定义为这两点间的电压。
2-4.电压和电流的参考方向一致，称为关联参考方向。
2-5.电压和电流的参考方向相反，称为非关联参考方向。
2-6.电压和电流的负值，表明参考方向与实际方向一致。
2-7.若P>0（正值），说明该元件消耗（或吸收）功率，该元件为负载。
2-8.若P<0（负值），说明该元件产生（或发出）功率，该元件为电源。
2-9.任一电路中，产生的功率和消耗的功率应该相等，称为功率平衡定律。
2-10.基尔霍夫电流定律（KCL）说明在集总参数电路中，在任一时刻，流出（或流出）任一节点或封闭面的各支路电流的代数和为零。
2-11.基尔霍夫电压定律（KVL）说明在集总参数电路中，在任一时刻，沿任一回路巡行一周，各元件的电压代数和为零。
2-12.用u—i平面的曲线表示其特性的二端元件称为电阻元件。
2-13.用u—q平面的曲线表示其特性的二端元件称为电容元件。
2-14.用i— 平面的曲线表示其特性的二端元件称为电感元件。
u(t)，与流过它的电流i无关的二端元件称为电压源。
2-15.端电压恒为Si(t)，与其端电压u无关的二端元件称为电流源。
2-16.输出电流恒为S2-17.几个电压源串联的等效电压等于所有电压源的电压代数和。
2-18.几个同极性的电压源并联，其等效电压等于其中之一。
2-19.几个电流源并联的等效电流等于所有电流源的电流代数和。
2-20.几个同极性电流源串联，其等效电流等于其中之一。
2-21.某元件与理想电压源并联，其等效关系为 该理想电压源 。
