建筑节能工程施工质量验收资料(整套)

GB 50411-2019 建筑节能工程施工质量验收标准（发行版+条文说明）GB 50411-2019 建筑节能工程施工质量验收标准（发行版+条文说明）1 总则1.0.1 为了加强建筑工程质量管理,统一建筑装饰装修工程的质量验收,保证工程质量,制定本规范。

1.0.2 本规范适用于新建、扩建、改建和既有建筑的装饰装修工程的质量验收。

1.0.3 建筑装饰装修工程的承包合同、设计文件及其他技术文件对工程质量验收的要求不得低于本规范的规定。

1.0.4 本规范应与国家标准《建筑工程施工质量验收统一标准》配套使用。

1.0.5 建筑装饰装修工程的质量验收除应执行本规范外,尚应符合国家现行有关标准的规定。

2 术语2.0.1 建筑装饰装修building decoration为保护建筑物的主体结构、完善建筑物的使用功能和美化建筑物,采用装饰装修材料或饰物,对建筑物的内外表面及空间进行的各种处理过程。

2.0.2 基体primary structure建筑物的主体结构或围护结构。

2.0.3 基层base course直接承受装饰装修施工的面层。

2.0.4 细部detail建筑装饰装修工程中局部采用的部件或饰物。

3 基本规定3.1 设计3.1.1 建筑装饰装修工程必须进行设计,并出具完整的施工图设计文件。

3.1.2 承担建筑装饰装修工程设计的单位应具备相应的资质,并应建立质量管理体系。

由于设计原因造成的质量问题应由设计单位负责。

3.1.3 建筑装饰装修设计应符合城市规划、消防、环保、节能等有关规定。

3.1.4 承担建筑装饰装修工程设计的单位应对建筑物进行必要的了解和实地勘察,设计深度应满足施工要求。

3.1.5 建筑装饰装修工程设计必须保证建筑物的结构安全和主要使用功能。

当涉及主体和承重结构改动或增加荷载时,必须由原结构设计单位或具备相应资质的设计单位核查有关原始资料,对既有建筑结构的安全性进行核验、确认。

3.1.6 建筑装饰装修工程的防火、防雷和抗震设计应符合现行国家标准的规定。

建筑节能工程施工质量验收规范SANY GROUP system office room 【SANYUA16H-GB 50411-2007 建筑节能工程施工质量验收规范编制依据《建筑产品优选集》（2001YJ114）《胶粉聚苯颗粒外墙外保温系统》行业标准（JG 158-2004）《民用建筑节能设计标准》（采暖居住建筑部分）（JGJ26-95）《外墙外保温建筑构造（一）》（02J121－1）《胶粉聚苯颗粒保温材料外墙外保温工法》（YJGF41-2000）《夏热冬冷地区居住建筑节能设计标准》（JGJ 134—2001）《外墙外保温工程技术规程》（JGJ 144—2004）《节能建筑工程施工质量验收规范》（GB50411-2007）建筑节能工程施工验收规范GB50411-2007一般规定4.1.1 本章适用于板材、浆料、块材及预制复合墙板等墙体保温材料或构件的建筑墙体节能工程质量验收。

主体结构完成后进行施工的墙体节能工程，应在基层质量验收合格后施工，施工过程中应及时进行质量检查、隐蔽工程验收和检验批验收，施工完成后应进行墙体节能分项工程验收。

与主体结构同时施工的墙体节能工程，应与主体结构一同验收。

墙体节能工程当采用外保温定型产品或成套技术时，其型式检验报告中应包括安全性和耐候性检验。

墙体节能工程应对下列部位或内容进行隐蔽工程验收，并应有详细的文字记录和必要的图像资料：1 保温层附着的基层及其表面处理；2 保温层粘结或固定；3 锚固件；4 增强网铺设；5 墙体热桥部位处理；6 预制保温板或预制保温墙板的板缝及构造节点；7 现场喷涂或浇筑有机类保温材料的界面；8 被封闭的保温材料厚度；9 保温隔热砌块填充墙体。

墙体节能工程的保温材料在施工过程中应采取防潮、防水等保护措施。

墙体节能工程验收的检验批划分应符合下列规定：1 采用相同材料、工艺和施工做法的墙面，每500～1000m2面积划分为一个检验批，不足500m2也为一个检验批。

建筑节能专项验收资料清单（共5篇）第一篇：建筑节能专项验收资料清单精简过后的建筑节能专项验收资料清单一、申请资料（按资料提交的先后顺序）特别提示：下列申请资料形式除注明为电子文件外，其余均应为书面文件，所有材料一式一份。

书面文件中要求提供复印件的，应加盖建设单位公章(成册的复印件应在正面盖章和侧面加盖骑缝印章)，并提供原件核验；无特别说明的应提供原件。

凡政府投资项目，可不需提供法定代表人证明书。

凡坪山新区住房和建设局出具的批复文件复印件，可不需核对原件。

1．《深圳市坪山新区建筑节能专项验收申请表》（需附建筑节能技术指标表，同一单体建筑内既有居住建筑又有公共建筑的，应按居住建筑、公共建筑分别填报建筑节能技术指标表）。

2．《建设工程规划许可证》、《建设工程施工许可证》（复印件）。

3．需进行建筑能效测评标识的项目（详见附件1《补充说明和有关重要事项要求》），应提供具有资质的建筑能效测评机构出具的建筑能效理论测评报告。

4.绿色建筑项目，需提供绿色建筑标识或认证证书（复印件）。

5．建设单位法定代表人证明书（原件）、法人代表授权委托书（原件）、被委托人身份证明文件（复印件）。

6．施工单位签署的工程质量保修书（节能工程保修期不应低于五年）。

7．房屋买卖合同、住宅质量保证书以及房屋使用说明书（应说明对建筑节能措施的保护要求；自用工程项目可不提供房屋使用说明书）。

8．施工现场、销售现场节能信息公示牌照片各一张（自用工程项目可不提供销售现场节能信息公示牌照片）。

9. 施工图设计文件节能审查意见书（复印件）。

10．设计单位出具的《建筑节能工程质量检查报告》。

11．监理单位出具的《建筑节能工程质量评估报告》。

12．建筑（含总平面图）、暖通、电气、给排水专业工程竣工图（含电子文档）。

13．设计单位出具的建筑节能设计计算书（侧面盖骑缝章）及电子版节能计算模型。

14．施工图审查单位签署的《民用建筑节能设计审查备案登记表》《建筑节能设计报审表》。

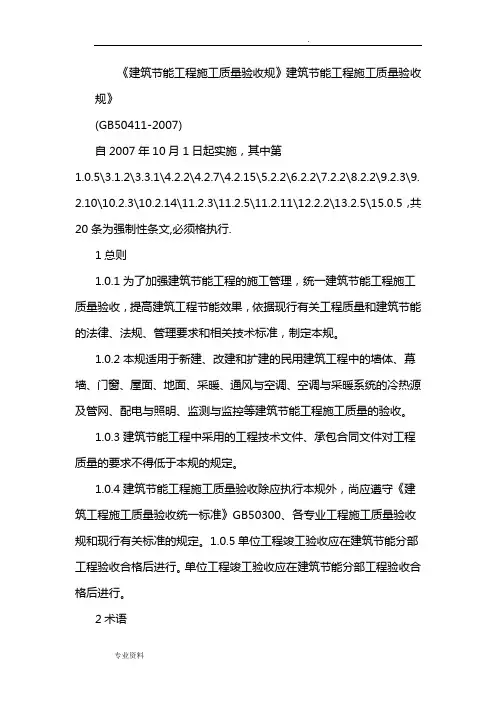

《建筑节能工程施工质量验收规范》GB50411－2007第1章总则•涉及建筑节能工程的法律、法规、规范很多，却一直没有一本统一的验收规范。

节能工程的施工质量也令人担忧。

（图片：宋波10～16页）（图片：1施工缺陷）•现行节能标准与新的验收规范不一致的问题如何处理？建办标函【2007】302号《关于加强<建筑节能工程施工质量验收规范>宣贯、实施及监督工作的通知》第四条：“《规范》实施前，各省、自治区、直辖市建设行政主管部门的标准化管理机构，要按照《规范》的规定，对已批准发布的有关建筑节能施工质量验收的地方标准进行复审、修订或废止，并按照《工程建设地方标准化工作管理规定》的要求，报我部重新进行备案。

对与《规范》规定不一致且没有重新备案的地方标准，自行废止，不得作为建筑节能工程施工或质量验收的依据。

”山东省工程建设标准《外墙外保温应用技术规程》（聚苯板耐碱玻璃纤维网格布增强薄抹灰系统）DBJ14－035－2005正在组织修订，下半年将正式重新发布。

例如：7.0.7条外墙外保温系统主要组成材料复检项目：聚苯板：密度、抗拉强度、尺寸稳定性。

与本验收规范不符，应执行本规范。

1.0.2本规范适用于新建、改建和扩建的民用建筑工程中墙体、建筑幕墙、门窗、屋面、地面、采暖、通风与空调、采暖与空调系统的冷热源和附属设备及其管网、配电与照明、监测与控制等建筑节能工程施工质量的验收。

本规范的适用范围。

从条文可以看出，建筑节能工程不仅仅是保温工程，它涉及墙体、幕墙、门窗、屋面、地面、采暖、通风与空调、空调与采暖系统冷热源及管网、配电与照明、检测与控制等10项内容。

本规范又不是涉及这10项工程中所有的验收内容，而仅仅是与节能有关的一些项目；其他项目执行相对应的验收规范。

第2章术语•《规范》在术语部分，对“进场复验”、“见证取样送检”、“现场实体检验”、“型式检验”等给出了定义。

2.0.10进场复验——进入施工现场的材料、设备等在进场验收合格的基础上，按照有关规定从施工现场抽取试样送至试验室进行部分或全部性能参数检验的活动。

附：建筑节能工程施工质量验收资料目录建筑节能工程概况表表JN1.1建筑节能分部工程质量控制资料核查记录表JN2.1果符合要求的，结论中填写“资料完整”。

材料和设备进场验收记录表JN2.2原材料（设备）合格证、试验报告汇总表 JN2.3页脚内容11共页第页质量检查员：监理工程师：页脚内容12保温隔热材料厚度检测记录表JN2.5建筑节能分部工程质量验收记录 JN3.1工程质量验收记录 JN统表1编号：节能工程质量隐蔽验收记录JN统表2编号：聚苯板外保温系统墙体节能工程检验批/分项工程质量验收表 JN3.2.1编号：保温浆料系统墙体节能工程检验批编号：聚氨酯发泡外保温系统墙体节能工程检验批/分项工程质量验收表 JN3.2.3编号：保温装饰板外保温系统墙体节能工程检验批/分项工程质量验收表 JN3.2.4编号：墙体自保温系统墙体节能工程检验批/分项工程质量验收表 JN3.2.5编号：编号：门窗节能工程检验批/分项工程质量验收记录 JN3.4编号：屋面节能工程检验批/分项工程质量验收记录 JN3.5编号：地面节能工程检验批/分项工程质量验收记录 JN3.6编号：采暖节能工程检验批/分项工程质量验收记录 JN3.7编号：通风与空调节能工程检验批/分项工程质量验收记录 JN3.8编号：空调与采暖系统冷热源及管网节能工程检验批/分项工程质量验收记录JN3.9编号：配电与照明节能工程检验批/分项工程质量验收记录 JN3.10编号：监测与控制节能工程检验批/分项工程质量验收记录 JN3.11编号：。

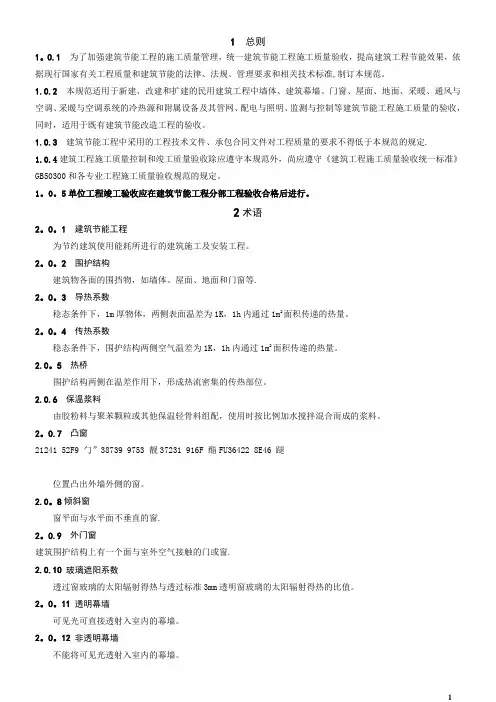

1总则1。

0.1为了加强建筑节能工程的施工质量管理，统一建筑节能工程施工质量验收，提高建筑工程节能效果，依据现行国家有关工程质量和建筑节能的法律、法规、管理要求和相关技术标准,制订本规范。

1.0.2本规范适用于新建、改建和扩建的民用建筑工程中墙体、建筑幕墙、门窗、屋面、地面、采暖、通风与空调、采暖与空调系统的冷热源和附属设备及其管网、配电与照明、监测与控制等建筑节能工程施工质量的验收，同时，适用于既有建筑节能改造工程的验收。

1.0.3建筑节能工程中采用的工程技术文件、承包合同文件对工程质量的要求不得低于本规范的规定.1.0.4建筑工程施工质量控制和竣工质量验收除应遵守本规范外，尚应遵守《建筑工程施工质量验收统一标准》GB50300和各专业工程施工质量验收规范的规定。

1。

0。

5单位工程竣工验收应在建筑节能工程分部工程验收合格后进行。

2术语2。

0。

1建筑节能工程为节约建筑使用能耗所进行的建筑施工及安装工程。

2。

0。

2围护结构建筑物各面的围挡物，如墙体、屋面、地面和门窗等.2。

0。

3导热系数稳态条件下，1m厚物体，两侧表面温差为1K，1h内通过1m2面积传递的热量。

2。

0。

4传热系数稳态条件下，围护结构两侧空气温差为1K，1h内通过1m2面积传递的热量。

2.0。

5热桥围护结构两侧在温差作用下，形成热流密集的传热部位。

2.0.6保温浆料由胶粉料与聚苯颗粒或其他保温轻骨料组配，使用时按比例加水搅拌混合而成的浆料。

2。

0.7凸窗21241 52F9 勹”38739 9753 靓37231 916F 酯FU36422 8E46 蹆位置凸出外墙外侧的窗。

2.0。

8倾斜窗窗平面与水平面不垂直的窗.2。

0.9外门窗建筑围护结构上有一个面与室外空气接触的门或窗.2.0.10玻璃遮阳系数透过窗玻璃的太阳辐射得热与透过标准3mm透明窗玻璃的太阳辐射得热的比值。

2。

0。

11透明幕墙可见光可直接透射入室内的幕墙。

2。

0。

12非透明幕墙不能将可见光透射入室内的幕墙。

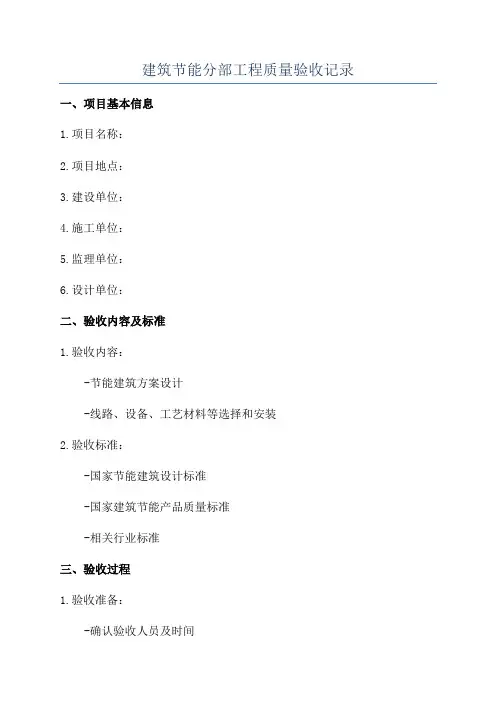

建筑节能分部工程质量验收记录一、项目基本信息1.项目名称：2.项目地点：3.建设单位：4.施工单位：5.监理单位：6.设计单位：二、验收内容及标准1.验收内容：-节能建筑方案设计-线路、设备、工艺材料等选择和安装2.验收标准：-国家节能建筑设计标准-国家建筑节能产品质量标准-相关行业标准三、验收过程1.验收准备：-确认验收人员及时间-准备相关资料和工具2.验收前准备：-查看设计设计文件、报告等资料是否完备-检查工程材料供应商及产品质量合格证明文件-检查施工单位的施工方案和施工质量报告-安排现场验收人员3.验收过程：-检查设计方案是否按照节能建筑标准执行-检查工程施工是否按照设计方案执行-检查节能设备的选择和安装情况-检查线路布置和设备接线情况-检查节能材料使用情况-进行必要的测试和检测4.验收结果：-合格：符合相关标准要求，可以正常使用-不合格：存在设计、施工或设备等方面的问题，需整改后重新验收五、验收结论1.验收合格：-对符合相关标准的项目进行验收合格确认-准予使用并出具相关证明文件2.验收不合格：-对不符合相关标准的项目提出整改要求并制定整改措施-确定整改责任单位及整改期限3.其他情况：-验收过程中发现其他问题，如施工质量、安全隐患等，确定整改责任单位及整改期限六、验收意见及建议1.验收意见：-对整体工程的质量进行评价，提出验收意见2.验收建议：-针对整个工程的质量提出建设性意见和建议七、验收人员签字2.验收人员：4.监理人员：八、附件清单1.设计方案文件：2.施工方案文件：3.施工质量报告：4.材料质量合格证明文件：5.验收测试记录：6.其他相关资料：以上即为建筑节能分部工程质量验收记录。

如有不完善之处，请指正补充。
