电气火灾监控探测器使用方法电气火灾监控探测器是智能型探测器产品，该产品既可以大量的联机使用，也可以独立式使用（具有漏电/过流/温度/过压/欠压/缺相/偏移/的检测和报警功能，另有可选功能：报警时能自动切断被监控电路，即具有继电器输出功能）。
它集电气火灾监控探测及报警功能于一体，具有高智能化、功能齐全、性能可靠、迷你设计、外形美观、设定简单、仪表式安装等特点。
是令人耳目一新的全新思路设计的结晶，是对防范电气火灾事故的又一新贡献。
电气火灾监控探测器（以下简称“监控探测器”）由剩余电流互感器、温度传感器和监控报警器组成，当被保护线路中的剩余电流互感器（以下简称“互感器”）探测到的剩余电流超过监控报警器的预设定值或温度传感器探测到的温度超出预设定值时，监控报警器经分析、确认后发出声光报警信号和控制信号。
监控报警器能显示报警线路、泄漏电流大小，传感器温度等。
当监控报警器有报警信息时，启动继电器。
本监控探测器带有4路剩余电流互感器和4路温度传感器，可以直接显示探测电流值和温度值，无需占用大的设备场地，节省消防设备成本，节约电力能源，监控探测器采用仪表安装方式。
产品符合GB 14287.2─2005，GB 12005 。
产品功能：1、三相电压，三相电源，漏电流，温度，频率等参数的高精度测量。
2、短路、漏电、过压、欠压、缺相等多种保护功能。
3、可编程漏电动作保护20ma-1000ma连续可调。
4、动作故障记录可查，本机动作实时记录。
5、对本机电路以及状态指示自检，故障类型识别指示。
6、可与火灾报警系统联动，远程切换负载电源。
7、可单独使用湖或通过模块进行16路监控与保护。
8、还具有网络接口，实现网络化控制与管理。
适用范围适用于工矿企业、国家重点消防单位、商场、写字楼、机关、学校、医院、民用建筑、高档娱乐场所等领域。
适用环境1.周围空气温度在5℃~+40℃，24h内的平均温度不超过+35℃;2.最高温度为+40℃，空气的相对湿度不超过50%；3.在无爆炸、无腐蚀、无雨雪侵袭、无破坏绝缘的气体和导电尘的地方；4.安装场所的外磁场，任何方向不应超过地磁场的5倍。
火灾探测器使用说明一、安装位置选择：1.火灾探测器应在安装位置可靠的地方，如天花板或墙壁上，远离电器设备产生的磁场或干扰源。
2.安装位置应选择在有可能发生火灾的区域，如厨房、电气机房、化学品存储区和电器设备周围等。
3.确保火灾探测器可以覆盖到需要检测的区域，通常一个房间需要安装一个火灾探测器，大型场所可能需要多个火灾探测器。
二、安装步骤：1.选择合适的安装位置，并使用螺丝将火灾探测器固定在天花板或墙壁上。
注意确认安装位置是否与灰尘和空气流动影响性能。
2.连接电源，通常火灾探测器使用电池或与电源系统连接。
如果使用电池，请确保电池电量充足并定期更换。
3.连接报警系统或警铃，使火灾探测器可以及时向用户发出警报，通常通过有线或无线方式连接报警设备。
三、日常维护：1.定期检查和测试火灾探测器的功能是否正常，通常每三个月进行一次测试，确保探测器和警报设备都处于正常工作状态。
2.常驻人员应接受相关培训，学习如何正确使用和维护火灾探测器，并知道处理火灾紧急情况的应急措施。
3.发现探测器损坏或出现故障时，应立即更换或修复，确保火灾探测器始终处于正常工作状态。
四、注意事项：1.火灾探测器不应用于高温、潮湿或空气中有腐蚀性化学物质的环境中，以免影响其性能和寿命。
2.在短时间内使用大量烟雾或其他气溶胶物质进行测试时，应注意火灾探测器可能会触发警报，尽量避免在测试过程中误触发误报警。
3.定期整理探测器周围的杂物，保持探测器的敏感性和灵敏度。
4.在安装或维护火灾探测器时应断开供电，防止发生触电、短路等意外事故。
总之，火灾探测器的正确使用和维护对于预防火灾的发生至关重要。
用户应遵循制造商提供的具体使用说明，并注意定期检查和测试，确保火灾探测器始终处于正常工作状态。
同时，建立健全的火灾应急预案和培训措施，提高人员的火灾应对能力，确保火灾探测器能够及时有效地发挥作用，保护人员和财产的安全。
GH1系列电气火灾监控器安装与操作说明书上海光华电控设备有限公司一、设备安装1、在面板上开口并安装监控器，产品安装尺寸如下图：GH1系列产品安装尺寸1.1 监控器安装要求1.1.1 监控器应安装于配电箱箱门上，以便观察和操作。
对于抽屉式MCC 柜应安装于抽屉单元右侧的电缆仓门上，PC 柜应安装于插入式主开关小室的门上。
1.1.2 按监控器开孔尺寸要求在配电箱柜门上开孔后装入监控器，并紧定安装支架螺钉即可。
监控器外形尺寸面板开孔尺寸135m m2、安装探测器和采集器（多回路使用）。
安装探测器时，被监控回路的A 、B 、C 、三相，及其N 线必须通过探测器.3、设备安装图如下：单回路监控节点安装图配电箱柜信号总线电力线电源线 BVR-2×1.0信号线 BVR-4×1.0电气火灾探测器电气火灾监控器CLC多回路监控节点安装图配电箱柜信号总线电力线电源线BVR-2×1.0信号线BVR-4×1.0电气火灾探测器电气火灾监控器CLC采集器电力线电源线BVR-2×1.0信号线BVR-4×1.0电气火灾探测器采集器级联信号线至下一采集器级联信级联信号线二、设备接线1、监控节点连接示意图n≤16n2、单回路监控节点连线图3、多回路监控节点连线图温 度 输 入开 关 状 态 脱 扣 输 出对于多回路采集器与监控器之间的航空接头的连接方式如下：采集器与采集器之间的航空接头的连接方式也是1对1、2对2进行连接。
三、使用操作1 监控器的投运监控器投运后为长期连续工作，值班运行中可根据需要随时检查各种运行数据。
2 监控器运行中的操作方法2.1 监控器平时处于常态显示方式（见前述）。
2.2 操作监控器的“-”键可手动切换显示界面。
对于单回路带温控的监控器，按“-”键可切换到如下界面：对于多回路带温控的监控器，按“+”键先切换到本节点的如上设定显示界面，连续按“+”键则依次切换到下一节点的常态显示界面，下一节点的设定显示界面……，顺序显示直至设定的回路数全部显示完成再返回第一节点的常态显示。

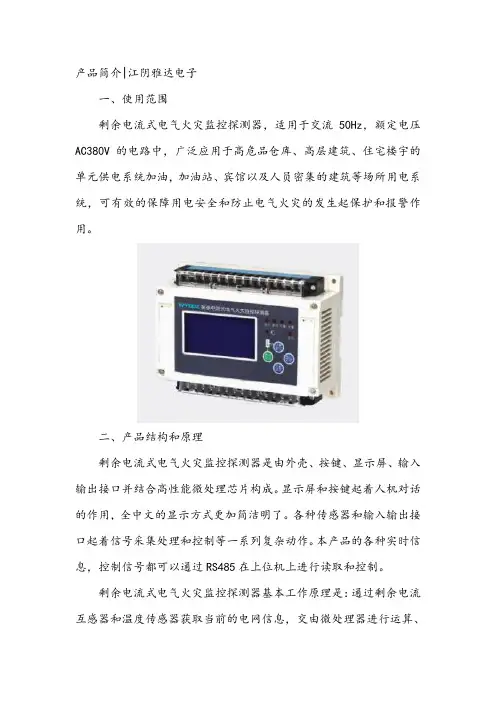

产品简介|江阴雅达电子一、使用范围剩余电流式电气火灾监控探测器，适用于交流50Hz，额定电压AC380V的电路中，广泛应用于高危品仓库、高层建筑、住宅楼宇的单元供电系统加油，加油站、宾馆以及人员密集的建筑等场所用电系统，可有效的保障用电安全和防止电气火灾的发生起保护和报警作用。
二、产品结构和原理剩余电流式电气火灾监控探测器是由外壳、按键、显示屏、输入输出接口并结合高性能微处理芯片构成。
显示屏和按键起着人机对话的作用，全中文的显示方式更加简洁明了。
各种传感器和输入输出接口起着信号采集处理和控制等一系列复杂动作。
本产品的各种实时信息，控制信号都可以通过RS485在上位机上进行读取和控制。
剩余电流式电气火灾监控探测器基本工作原理是：通过剩余电流互感器和温度传感器获取当前的电网信息，交由微处理器进行运算、识别、判断、核对后送到控制电路，并同时反信息传送到上位机和显示屏以供操作人员观察。
应用领域|江阴雅达仪表■能源管理系统■工业自动化■小区电力监控■变电站自动化■配电网自动化■智能建筑漏电电流传感器|江阴雅达电子全国区域经销商|江阴雅达电子安徽省:安庆市;蚌埠市;亳州市;巢湖市;池州市;滁州市;阜阳市淮北市;淮南市;黄山市;六安市;马鞍山;宿州市;铜陵市甘肃省：白银市;定西市;嘉峪关;金昌市;酒泉市;兰州市;宣城市临夏市;陇南市;平凉市;庆阳市;天水市;武威市;张掖市广东省:东莞市;佛山市;广州市;江门市;梅州市;清远市;深圳市广西省:崇左市;防城港;贺州市;来宾市;柳州市;南宁市;钦州市贵州省：安顺市;毕节市;贵阳市;六盘水;铜仁市;遵义市;玉林市山东省：济南;青岛;东营;烟台;潍坊;济宁;泰安;日照;莱芜;临沂江苏省：南京;徐州;常州;苏州;淮安;盐城;扬州;镇江;泰州;宿迁河南省：郑州;开封;洛阳;平顶山;焦作;鹤壁;新乡;安阳;濮阳;许昌漯河;三门峡;南阳;商丘;信阳;周口;驻马店;廊坊;衡水河北省：石家庄;唐山;秦皇岛;邯郸;邢台;保定;张家口;承德;沧州山西省：太原;大同;阳泉;长治;晋城;朔州;晋中;运城;忻州;临汾;吕梁三、工作环境与使用要求（一）工作环境1、温度：－5~+40℃，温度小于等于60%；2、海拔：海拔高度不超过2000m，超过此海拔的需要进行降容处理，以保证安全3、环境：无导电粉尘、无腐蚀性易燃性气体、不直接受到雷雨侵袭；避免强烈阳光的直射；注意通风散热；远离强磁场干扰，任意方向的磁场强度不应超过地磁场的5倍。
剩余电流式电气火灾监控器1 概述剩余电流式电气火灾监控装置安装在低压配电系统中，用于检测系统中的剩余电流、温度等有关电气火灾隐患产生的电气参数，当被保护线路中监控装置参数超过报警设定值时，能发生报警和控制信号，以便消除剩余电流引起的电气火灾隐患。
产品采用RS485总线进行通讯，可以与其它监控报警器、监控单元或监控主机联合组成火灾监控系统，可根据用户需要选择集中总线型的信息管理模式或功能分区型的信息管理模式。
适用于智能楼宇、高层公寓、宾馆、饭店、商厦、工矿企业、国家重点消防单位以及石油化工、文教卫生、金融、电信等领域，符合GB14287.2-2005《剩余电流式电气火灾监控探测器》及GB13955-2005《剩余电流动作保护装置的安装和运行》的标准。
2 适用环境工作温度：-10℃~+55℃储存温度：-20℃~+70℃相对湿度：≤95%不结露海拔高度：≤2500m污染等级：Ⅲ级，安装类别：Ⅲ级3 功能● 具有剩余电流保护、温度保护、过压保护、缺相保护、过流保护等多种保护功能；● 实时地对回路的三相电压、三相电流、频率、功率、四象限电能和基波、总谐波电能等电参量进行测量；● 提供三路开关量输入功能，可连接消防联动信号和烟雾报警信号，高可靠性地实现消防系统通过装置远程控制，强制切断故障点电源；● 继电器保护输出：具有报警输出和脱扣输出的功能，同时可将开关状态反馈到消防系统中；● 采用先进的现场总线通信技术，上位机管理软件可以实时监控现场的运行状况，及时发出报警信息；● 具有事件存储功能，报警器能够记录报警发生的时间、类型、参数和相序，根据报警记录可以分析现场的用电情况，为消除故障提供依据；● 实时温度监控功能，对传感器进行在线检测，传感器断线、短接都会发出告警信号；● 掉电保护功能，当监控装置处于报警状态时遇到断电情况，下次上电时仍然会保持断电前的报警状态，防止由于断电、复位等原因导致的报警无效的情况；● 适用于0.4kV电压等级TN-C-S、TN-S及局部TT系统。
剩余电流断路器试验与使用方法下面介绍一下剩余电流断路器的如何使用。
一、剩余电流断路器试验与使用1、欠电压及缺相跳闸（选用该功能时）：剩余电流动作保护器绿色电源指示灯、红色漏电闭锁指示灯、黄色欠压指示灯同时亮，表示电源电压不正常，必须使三相电压恢复正常，黄色欠压指示灯熄灭后，剩余电流动作保护器自动重合闸，恢复正常运行。
2、合闸5秒后，可按“超限”试验按钮，剩余电流动作保护器跳闸，并在60秒内重合闸。
当重合闸5秒后再按动试验按钮，又会跳闸并有重合闸。
若合闸后，在5秒内又按试验按钮或其它原因发生跳闸时则能自锁，并不再自动重合闸。
保护器自锁后，需人工复位（按复位按钮或远控复位）才能恢复运行。
3、根据线路漏电情况，选择合适的剩余电流动作值档位。
当剩余电流超过额定剩余动作电流时，即跳闸并有一次重合闸，如合闸后剩余电流仍超过动作值，即再次跳闸并自锁，这时保护器红色漏电闭锁指示灯亮，保护器不再重合闸，需消除漏电故障，保护器复位后，才能恢复正常运行。
在实际使用过程中，要注意分清线路漏电闭锁和保护器损坏，有很多保护器跳闸重合自锁后，电工又将保护器转为手动合闸，因漏电故障未解除，一合上就跳下来，因此，就有很多电工误认为保护器手动自动都合不上是保护器损坏了，其实不然，这时只要将漏电报警功能启用，如果仍然合不上闸，才能判断是保护器损坏；如果合闸成功，报警灯不停地闪烁，电流表指示过大，就说明线路剩余电流已超过设定动作值，应调大动作值或检查处理漏电故障。
在检修中发现，有10%的送修产品没有发现问题，并经48小时老化试验和例行检验都是合格4、过电流、短路跳闸：红色“FZ（分闸）”指示灯亮，这时没有重合闸，本保护器，过流是反时限保护，在1.05倍额定电流时，2小时内不动作，1.3倍额定电流时，2小时内必动作（一般为10-30分钟），在10倍额定电流时，动作时间不小于0.2秒。
5、需进行带电检查线路漏电或判断保护器是否损坏时，可启用报警功能，启用时，将报警功能开关向上拨，此时剩余电流动作保护器处于报警状态，红色“GJ（报警）”灯亮。
剩余电流式电气火灾监控探测器的设置剩余电流式电气火灾监控探测器的设置随着电力设备的使用越来越广泛，电气火灾的风险也越来越高。
因此，在建筑物和工厂等公共领域，采用火灾监控探测器成为了一个必要的安全措施。
而在这些监控探测器中，剩余电流式电气火灾监控探测器由于具有高精度和快速响应的优点，越来越受到青睐。
本文将论述如何正确地配置剩余电流式火灾监控探测器以确保其最佳性能。
一、剩余电流式电气火灾监控探测器的工作原理剩余电流式电气火灾监控探测器通过整流、变压和差动电路等组件，将电路中的电流、电压等实际电学量转换为测试量，对被检测物进行计算。
当电路出现漏电现象时，检测器会立即发出报警，同时切断电源，以避免电气火灾的发生。
二、剩余电流式电气火灾监控探测器的设置要求1、选用正确的监测器型号不同型号的剩余电流式电气火灾监控探测器适用于不同的场所和场合。
因此，在设置过程中，应该根据使用地点、负载类型等因素来选用不同型号的监测器。
同时，还应该按照制造商的要求来选用相关的安装配件以确保其正常工作。
2、确定合理的安装位置剩余电流式电气火灾监控探测器应该安装在电源箱内，紧贴电源接线端子，避免将其信号线与电力线混淆。
安装时，应该根据不同的负载类型设定最适合的灵敏度和报警阈值，避免误报和漏报的发生。
3、保持监测器的良好状态剩余电流式电气火灾监控探测器应该保持干燥、清洁，并避免直接阳光照射。
在工作过程中，还应该定期对监测器进行测试，以确保其正常工作状态。
如检测到故障，应立即报修或更换设备。
三、结论剩余电流式电气火灾监控探测器作为一种高效、准确的消防设备，其配置及使用方法显得极为重要。
本文通过介绍了剩余电流式电气火灾监控探测器的工作原理和设置要求，希望能够对读者更好地了解和使用该设备提供帮助，保障大家的安全。
四、剩余电流式电气火灾监控探测器的注意事项1、在使用剩余电流式电气火灾监控探测器时，应仔细阅读产品说明书，按照说明书的要求配置设备。
剩余电流式电气火灾监控探测器快速使用指南 V1.0.0浙江大华技术股份有限公司法律声明版权声明© 2018 浙江大华技术股份有限公司。
版权所有。
在未经浙江大华技术股份有限公司（下称“大华”）事先书面许可的情况下，任何人不能以任何形式复制、传递、分发或存储本文档中的任何内容。
本文档描述的产品中，可能包含大华及可能存在的第三人享有版权的软件。
除非获得相关权利人的许可，否则，任何人不能以任何形式对前述软件进行复制、分发、修改、摘录、反编译、反汇编、解密、反向工程、出租、转让、分许可等侵犯软件版权的行为。
商标声明●、、、是浙江大华技术股份有限公司的商标或注册商标。
●HDMI标识、HDMI和High-Definition Multimedia Interface 是HDMI Licensing LLC的商标或注册商标。
本产品已经获得HDMI Licensing LLC授权使用HDMI技术。
●VGA是IBM公司的商标。
●Windows标识和Windows是微软公司的商标或注册商标。
●在本文档中可能提及的其他商标或公司的名称，由其各自所有者拥有。
责任声明●在适用法律允许的范围内，在任何情况下，本公司都不对因本文档中相关内容及描述的产品而产生任何特殊的、附随的、间接的、继发性的损害进行赔偿，也不对任何利润、数据、商誉、文档丢失或预期节约的损失进行赔偿。
●本文档中描述的产品均“按照现状”提供，除非适用法律要求，本公司对文档中的所有内容不提供任何明示或暗示的保证，包括但不限于适销性、质量满意度、适合特定目的、不侵犯第三方权利等保证。
出口管制合规声明大华遵守适用的出口管制法律法规，并且贯彻执行与硬件、软件、技术的出口、再出口及转让相关的要求。
就本手册所描述的产品，请您全面理解并严格遵守国内外适用的出口管制法律法规。
隐私保护提醒您安装了我们的产品，您可能会采集人脸、指纹、车牌、邮箱、电话、GPS等个人信息。
在使用产品过程中，您需要遵守所在地区或国家的隐私保护法律法规要求，保障他人的合法权益。

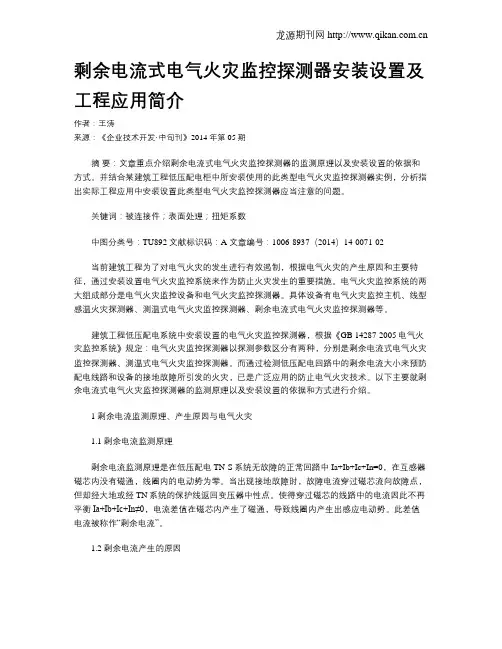

剩余电流式电气火灾监控探测器安装设置及工程应用简介作者：王涛来源：《企业技术开发·中旬刊》2014年第05期摘要：文章重点介绍剩余电流式电气火灾监控探测器的监测原理以及安装设置的依据和方式。
并结合某建筑工程低压配电柜中所安装使用的此类型电气火灾监控探测器实例，分析指出实际工程应用中安装设置此类型电气火灾监控探测器应当注意的问题。
关键词：被连接件；表面处理；扭矩系数中图分类号：TU892 文献标识码：A 文章编号：1006-8937（2014）14-0071-02当前建筑工程为了对电气火灾的发生进行有效遏制，根据电气火灾的产生原因和主要特征，通过安装设置电气火灾监控系统来作为防止火灾发生的重要措施。
电气火灾监控系统的两大组成部分是电气火灾监控设备和电气火灾监控探测器。
具体设备有电气火灾监控主机、线型感温火灾探测器、测温式电气火灾监控探测器、剩余电流式电气火灾监控探测器等。
建筑工程低压配电系统中安装设置的电气火灾监控探测器，根据《GB 14287-2005电气火灾监控系统》规定：电气火灾监控探测器以探测参数区分有两种，分别是剩余电流式电气火灾监控探测器、测温式电气火灾监控探测器。
而通过检测低压配电回路中的剩余电流大小来预防配电线路和设备的接地故障所引发的火灾，已是广泛应用的防止电气火灾技术。
以下主要就剩余电流式电气火灾监控探测器的监测原理以及安装设置的依据和方式进行介绍。
1 剩余电流监测原理、产生原因与电气火灾1.1 剩余电流监测原理剩余电流监测原理是在低压配电TN-S系统无故障的正常回路中Ia+Ib+Ic+In=0，在互感器磁芯内没有磁通，线圈内的电动势为零。
当出现接地故障时，故障电流穿过磁芯流向故障点，但却经大地或经TN系统的保护线返回变压器中性点。
使得穿过磁芯的线路中的电流因此不再平衡Ia+Ib+Ic+In≠0，电流差值在磁芯内产生了磁通，导致线圈内产生出感应电动势。
此差值电流被称作“剩余电流”。
GH-A剩余电流电气火灾探测器使用说明书
————————————————————————————————作者：————————————————————————————————日期：
光华剩余电流式电气火灾监控采集器
GH1-A/T使用说明书V1.0
一．工作原理：
光华剩余电流式电气火灾监控采集器(以下简称采集器)是利用剩余电流探测原理，利用高性能的漏电采集线圈，采集供电线路的剩余电流，并将信号送到高精度的运算放大器放大后，在一高性能的微电脑中进行AD转换、滤波、运算后，得出供电线路的异常剩余电流，并与设定的报警阀值比较。
如果超出报警阀值则发出报警信号通知管理人员作出相应的处置，必要时还可以切断供电线路的供电，依此来避免可能的火灾，保障人民群众生命财产的安全。
本采集器探测灵敏度高，精度高，抗干要能力强，并具有系统组网能力，符合国家标准并通过了相关机构的验证，是现代建筑安全防范必不可少的安全设施。
二．技术指标：
1．额定工作电压：AC220V 50Hz
2．直流供电电压：DC15V-DC25V
3．额定功耗：<1W
4．剩余电流监测范围：20mA—1000Ma
5．整定剩余电流设置档：30mA,63mA,100mA,150mA,200mA,300mA, 400mA, 500mA,600mA,700mA,800mA,900mA,1000mA
6．剩余电流分辨率：1mA
7．剩余电流准确度：≤±3%
8．通讯：RS487半双工
9．继电器输出：长开，7A/240V AC
10．执行标准：GB 14287.2-2005, GB 14287.3-2005
三．工作模式：
1．采集器具有剩余电流和环境温度检测功能，同时具有电路、剩余电流检测线圈检测、温度传感器检测等功能，具备声音和有线通讯报警功能。
其中的有关温度的功能，只有GH1-A/T型号才具备。
2．采集器监测剩余电流，当剩余电流超过设定值的50%但未超过90%，并持续超过5秒钟，采集器发出漏电预警信号，橙色的预警灯闪烁，数码管显示闪烁的漏电流，并将预警信号通过RS487总线发送到主机。
预警信号直到预警电流恢复正常并且人工手动复位后才清除。
3．采集器监测剩余电流，当剩余电流超过设定值的90%并持续超过5秒钟，采集器发出漏电报警信号，红色的报警灯闪烁，数码管显示闪烁的漏电流，并将报警信号通过RS487总线发送到主机。
如果选择了报警+脱扣的保护方式，在设定的时间（0-30秒）后，闭合继电器以便触发供电脱扣。
报警信号直到预警电流恢复正常并且人工手动复位后才清除。
4．GH1-A/T采集器监测环境温度，当环境温度超过设定值时，采集器发出超温报警信号，红色的报警灯闪烁，数码管显示闪烁的环境温度，并将报警信号通过RS487总线发送到主机。
预警信号直到预警电流恢复正常并且人工手动复位后才清除。
5．如果漏电线圈有线脱落，16秒内采集器监测到并发出故障报警，黄色的故障灯闪烁，数码管显示闪烁故障代码Err1，并将故障信号通过RS487总线发送到主机。
当漏电线圈接好后，16秒内自动清除故障报警。
6．GH1-A/T如果温度传感器有线脱落，10秒内采集器监测到并发出故障报警，黄色的故障灯闪烁，，数码管显示闪烁故障代码Err2，并将故障信号通过RS487总线发送到主机。
当温度传感器接好后，16秒内自动清除故障报警。
7．采集器报警电流、脱扣延时、保护方式和报警温度等参数的设置，必须借助PC 软件，具体的设置清参考光华的其他文档。
四．面板和接口图：
按使用剩余线圈的不同，GH1-A的结构也分成两种，但两种的接线方式，按键操作和显示都是一样，以下也只对接口、显示和按键的操作进行说明。
图1
1．显示：
数码管：
采集器正常工作时，显示监测的剩余电流，如123mA时，显示为123；
当漏电预警或漏电报警时，先是闪烁的漏电流；
当超温报警时，显示监测的环境温度，如123度时，显示为123c ；
当有接线故障时，闪烁显示故障代码，输入信号故障（漏电检测线圈故障）显示Err1，温度传感器故障显示Err2。
当进行漏电实验时，显示闪烁TST，如果漏电试验无法完成，则闪烁显示T-F。
电源指示灯：常亮，指示工作电源正常。
预警指示灯：常灭，闪烁时表明采集器监测到漏电预警。
报警指示灯：常灭，闪烁时表明采集器监测到漏电报警或超温报警。
故障指示灯：常灭，闪烁时表明采集器监测到漏点检测线圈或温度传感器故障。
2．按键：
复位：当采集器有故障、预警或报警时，按复位键可以清除报警状态，但清除报警或预警必须首先消除报警或预警的原因。
自检：当采集器正常运行时，按自检键可以点亮所有的LED和激响蜂鸣器，以检查声光指示是否正常。
消音：当采集器有故障、预警或报警的声音报警时，按消音键可以关闭声音。
3．漏电线圈接口：
S1，S2接漏电检测线圈的信号输出端，T1，T2接漏电检测线圈的实验输入端。
4．后面板接口：
JDQ-ON: 2根，外接驱动电源脱扣器，输出长开
SW1,SW2: 外接脱扣器的反馈信号，当脱扣器输出脱扣信号时，希望得到闭合的反馈。
BUZ12V+,BUZ-: 保留，不起作用。
NTC+, NTC-: 外接温度传感器，GH1-A可以不接，GH1-A/T必须接。
IGV24+, GND: 外接15-25V的直流输入，采用集中供电时使用，如果用独立供电方式，可使用下面的电源接口供电。
RS487A1,RS487B1: 一组RS487数据总线，连接到上一级的监控器或直接连接到PC。
注意：必须使用双绞线，且A线和B线要相同连接。
RS487A2,RS487B2: 和上面数据总线并联，提供总线转接。
EARTH: 大地。
5．电源接口：
接220V AC交流，以供应采集器工作，如果使用了集中供电方式，可以不接。
五．监控器的连线：
六系统连接参考图：
六．简单故障解决：
故障现象故障原因解决方法
不工作，无显示如采用总线，可能总线未供电，
或供电电线脱落或断路。
用万用表检查IGV24V+和GND,检查总线有无供电或检查供电线路有无断路，相应处理。
如采用独立供电，可能220V 市电未供电，或供电电线脱落。
用万用表检查IGV24V+和GND,检查总线有无供电或检查供电线路有无断路，相应处理
总是ERR1报警总是ERR1报警漏电检测线圈连接线脱落或连
接错误。
检查连线，正确和牢固连接
漏电检测线圈。
漏电检测线圈损坏更换漏电检测线圈。
总是ERR2报警总是ERR2报警温度传感器连接线脱落或连接
短路。
检查连线，正确和牢固连接
温度传感器。
温度传感器损坏更换温度传感器。
漏电流误差大漏电检测线圈连接错误。
参照四.3正确连接。
上位机接收不到报
警信号或其他信息
没有连接数据总线或连接错误参照四.4正确连接。
通讯不稳定通讯距离太远。
一般RS487通
讯距离不超过1000M。
增加RS487总线中继。
同一段内采集器太多。
一般
RS487一段线内不超过64个
采集器。
适当增加RS487总线中继。
