桩端承载力计算
- 格式:doc
- 大小:27.00 KB
- 文档页数:1
单桩承载力计算公式经验公式法是根据实际桩基荷载测试结果和工程经验总结出来的一种估算方法。
它通过考虑侧摩阻力和桩端承载力来确定单桩的承载力。
其中,侧摩阻力是指桩身在土中受到的水平支撑力,桩端承载力是指桩端在土中所受到的垂直承载力。
常用的经验公式包括贝尔传统公式、奥古斯丁公式和桩侧阻力计算公式等。
以下是常用的几种桩基承载力经验公式:1.贝尔传统公式:Qs=α*Ap*σp其中,Qs为桩的承载力,Ap为桩身的有效横截面积,σp为土的有效侧压力,α为桩的减载系数。
2.奥古斯丁公式:Qb=α*Ap*Nc*Sc+γ*Ap*Dp*ScQs = α * Ap * qb其中,Qb为桩端的承载力,Nc为静力触探指数,Sc为静力触探标贯击数校正系数,γ为土的体积重量,Dp为桩端直径,qb为桩侧阻力。
3.桩侧阻力计算公式:qb = α1 * β * γ * Ap * Ls其中,qb为桩侧阻力,α1为桩侧阻力系数,β为桩侧土的活动土压力系数,γ为土的体积重量,Ap为桩身的有效横截面积,Ls为桩身的长度。
以上是经验公式法常用的几种计算公式,它们都能够根据桩基的参数来估算单桩的承载力。
不过需要注意的是,经验公式法是以经验数据为基础的估算方法,仅适用于一定范围内的工程情况。
对于特殊情况或精确计算,静力触探法是更为准确可靠的方法。
静力触探法是一种利用静力触探试验结果来计算单桩承载力的方法。
静力触探试验是指通过将一定载荷施加到桩上,并测量沉桩深度和反力来判断桩基承载力的试验方法。
常用的计算单桩承载力的静力触探法有挑剔集合法、剖分桩身法和直接计算法等。
1.挑剔集合法:挑剔集合法是通过触探数据的分析和比较,将不同位置处的桩体分为若干剖分段,然后根据静力触探曲线力和沉桩深度的变化规律,确定桩身各剖分段的承载力。
最后,将各剖分段承载力相加得到单桩整体的承载力。
2.剖分桩身法:剖分桩身法是将桩身分为若干剖分段,通过触探数据和剖分段的长度来确定各剖分段的承载力。
桩基础的桩身和桩端承载力计算桩基础是一种在建筑工程中比较常用的基础形式,其承载力大,能满足各种复杂的工程需求。
桩基础主要包括桩身和桩端两个部分的承载力,其计算需要考虑多重因素,下面将对其进行详细的论述。
一、桩身承载力计算桩身承载力是指桩在地下部分(除顶端和底端外)的承载力。
桩身承载力的计算需要考虑的因素包括桩身的长宽比、桩身截面形状、桩材的强度等。
1.桩身长宽比桩身的长宽比是指桩身的长度与宽度之比。
桩身长宽比的大小对桩身承载力有很大的影响,与之相关的公式为:α = D/L其中,D为桩身的宽度,L为桩身的长度。
一般情况下,当α<10时可视为短桩,α>15时可视为长桩。
2.桩身截面形状桩身的截面形状对其承载力也有很大的影响。
通常情况下,圆形截面的桩身承载力最大,但成本较高。
其他形状的截面如矩形、三角形等则需要根据具体情况选择。
3.桩材的强度桩材的强度与桩身的承载力也是密切相关的。
桩材强度的计算通常采用材料试验方法,根据试验得到的强度以及材料的弹性模量等参数计算得到桩身的承载力。
二、桩端承载力计算桩端承载力是指桩底部在地下部分的承载力。
这部分承载力的大小主要取决于桩的长度、桩底面积以及地层的性质等。
1.桩长桩长是指桩从地表面到底部之间的长度,也是影响桩端承载力的一个重要因素。
当桩长增大时,其桩端承载力也会随之增加。
而且,在计算桩端承载力时,需要考虑桩的侧面胀起(或称桩侧阻力),这也是桩长在计算中需要考虑的因素之一。
2.桩底面积桩底面积是指桩底与地面接触的部分面积,也是影响桩端承载力的关键因素。
一般情况下,随着桩底面积的增加,桩端承载力也会随之增加。
3.地层性质地层性质是指地下的土壤或者岩石的性质。
不同的地层对桩端承载力的影响不同,例如,比较坚硬的岩石能够提高桩端承载力,而较为松散的土壤则会降低桩端承载力。
总之,在进行桩基础的承载力计算时,需要考虑到多重因素。
特别是在长桩的情况下,需要考虑到桩侧阻力的影响,并且需要结合具体的桩身形状和材料强度等参数进行计算,以确保设计的桩基础具有足够的承载力,从而为建筑工程的顺利进行提供坚实的基础支撑。

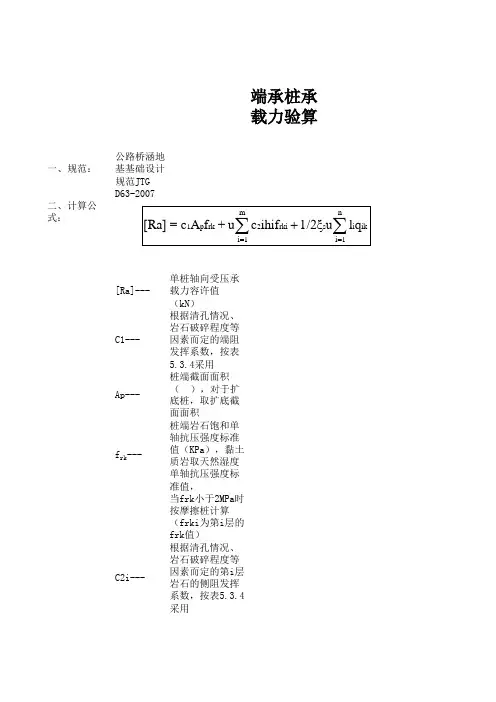

端承桩承载力验算一、规范:公路桥涵地基基础设计规范JTGD63-2007二、计算公式:[Ra]---单桩轴向受压承载力容许值(kN)C1---根据清孔情况、岩石破碎程度等因素而定的端阻发挥系数,按表5.3.4采用Ap---桩端截面面积底桩,取扩底截面面积f rk---桩端岩石饱和单轴抗压强度标准值(KPa),黏土质岩取天然湿度单轴抗压强度标准值,当frk小于2MPa时按摩擦桩计算(frki为第i层的frk值)C2i---根据清孔情况、岩石破碎程度等因素而定的第i层岩石的侧阻发挥系数,按表5.3.4采用u---各土层或各岩层部分的桩身周长(m)hi---桩嵌入各岩层部分的厚度(m),不包括强风化层和全风化层m---岩层的层数,不包括强风化层和全风化层ξs---覆盖层土的侧阻力发挥系数,根据桩端frk确定:当2MPa≤frk<15MPa时,ξs=0.8当15MPa≤frk<30MPa时,ξs=0.5当frk>30MPa 时,ξs=0.2li---各土层厚度(m)qik---桩侧第i层土的侧阻力标准值(Kpa),宜采用单桩摩阻力试验值,当无试验条件时,对于钻(挖)孔桩按5.3.3-1选用,对于沉桩按5.3.3-4选用n---土层的层数,强风化和全风化岩层按土层考虑三、计算过程1、原始数据桩顶力:上部结构7040.8KN(一孔)盖梁1287KN墩柱648.3870246KN(一根)系梁0KN桩基根数2根桩顶力4812.287025KN2、参数C10.375Ap 1.5393804frk4500kpau 4.398229715mm1ξs0.8n23、地质[Ra]=6545.555418kpa结论:基底岩层单轴极限抗压强度4.5Mpa满足要求表5.3.3-1桩基直径 1.4m搭板358.8表5.3.4注:1、当入岩深度小于或等于0.5m时,C1乘以0.75的折减系数,c2=02、对于钻孔桩,系数C1、C2应降低20%采用桩端沉渣厚度t应满足以下要求:d≤1.5m时,t≤50mmd>1.5m时,t≤100mm3、对于中风化层作为持力层的情况,C1、C2应分别乘以0.75的折减系数桩轴向受压承载力的抗力系数使用阶段 1.25施工阶段 1.25。
滨江花园φ500/600直径
单桩承载力计算书
本计算采用:建筑地基基础设计规范(GB50007-2002)
根据甲方提供的地质勘察报告,甲方要求改用长螺旋管灌注桩,桩端进入强风化玄武岩层不小于0.5m,桩端土承载力特征值为:
对于500直径的桩q pa=3000kPa。
1,单桩竖向承载力特征值估算(式8.5.5-1):
R t=q pa A P+ u p∑q sia l i=0.252*3.14*3000+0.50*3.14*30粘土21.0 =588KN +989N
=1577KN
2,桩身砼强度应满足桩的承载力设计要求(式8.5.9):
Q≤A P f c¢c=0.252*3.14*14.3*0.6=1683KN
3,单桩承载力特征值取值:
R=Q/1.35=1683/1.35=1248KN 取(1200KN)
对于600直径的桩q pa=3000kPa。
1,单桩竖向承载力特征值估算(式8.5.5-1):
R t=q pa A P+ u p∑q sia l i=0.302*3.14*3000+0.60*3.14*30粘土21.0 =847KN +1186N
=2033KN
2,桩身砼强度应满足桩的承载力设计要求(式8.5.9):Q≤A P f c¢c=0.302*3.14*14.3*0.6=2425KN
3,单桩承载力特征值取值:
R=Q/1.35=2425/1.35=1800KN 取(1800KN)
设计:
校对:
审核:
长宇(珠海)国际建筑设计有限公司。
海河镇行政服务中心综合楼桩基承载力计算一、主楼1、以层6粉质粉土层为桩端持力层,桩型选择直径为400mm的空心方桩,以C3号孔为例计算单桩竖向极限承载力标准值。
2、桩基设计参数一览表(参照地质报告)注:1特征值取极限标准值的1/22表中“L”为桩长3、参照《桩基技术规范》(JGJ 94-2008) P33方桩d=0.4m实心桩桩端净面积Ap=0.42=0.16m2实心桩周长U=4x0.4=1.6m则先张法空心方桩的单桩竖向极限承载力标准值为:1.6×(26×0.73+42×5.4+28×2.5+18×5.8+52×5.7+36×2.3+68×2.1+32×0.9+62×4.3+38×2.1+52×2.07)+2800x0.16 =2728KN则单桩竖向承载力特征值Ra=2728/2=1364KN,取1400KNC31.27二、附楼1、以层6粉质黏土层为桩端持力层,桩型选择直径为300mm的空心方桩,以C3号孔为例计算单桩竖向极限承载力标准值。
2、桩基设计参数一览表(参照地质报告)注:1特征值取极限标准值的1/22表中“L”为桩长3、参照《桩基技术规范》(JGJ 94-2008) P33方桩d=0.3m实心桩桩端净面积Ap=0.32=0.09m2实心桩周长U=4x0.3=1.2m则先张法空心方桩的单桩竖向极限承载力标准值为:1.2×(26×0.73+42×5.4+28×2.5+18×5.8+52×1.47)+2000x0.09 =776KN则单桩竖向承载力特征值Ra=776/2=388KN,取400KNC3 1.27。
单桩承载力计算公式
1.斯托克斯公式(Q=σπd^2/4):
斯托克斯公式是最简单的单桩承载力计算公式,适用于均质、饱和、饱和度高于85%的细砂土和粉土。
其中,Q为桩的承载力,σ为当地有效应力,d为桩的直径。
2. 牛顿-拉福森公式(Q = 2πNR/ln(R/r)):
牛顿-拉福森公式适用于泥质土、细砂土和砾石土等非饱和土壤。
其中,Q为桩的承载力,N为土的可逆孔隙比,R为桩的侧摩擦力,r为桩的顶端摩擦力。
3. 迈士公式(Q = Ap + πNar + Qu):
迈士公式适用于粘土、粉土和砾石土等非完全饱和土壤。
其中,Q为桩的承载力,Ap为桩尖端摩擦力,Na为桩周侧摩擦力的修正系数,r为桩的半径,Qu为桩基的无约束压缩强度。
4. 布勒特公式(Q = Ap + Qu + 0.5πNar):
布勒特公式适用于饱和黏土和泥质土。
其中,Q为桩的承载力,Ap为桩尖端摩擦力,Qu为桩基的无约束压缩强度,Na为桩周侧摩擦力的修正系数,r为桩的半径。
5.声衰减公式(Q=σA+πp(Qr)):
声衰减公式适用于黏土和充满水分的砂土。
其中,Q为桩的承载力,σ为当地有效应力,A为桩尖部承载力分量,p为声衰减系数,Qr为桩身表面的剪切摩擦力。
以上只是一些常用的单桩承载力计算公式,不同土体和工程条件下可能会使用不同的公式。
在实际工程设计和计算中,需要根据具体情况选择合适的公式,并结合现场勘察和试验数据进行合理调整和校正,以确保计算结果的准确性和可靠性。

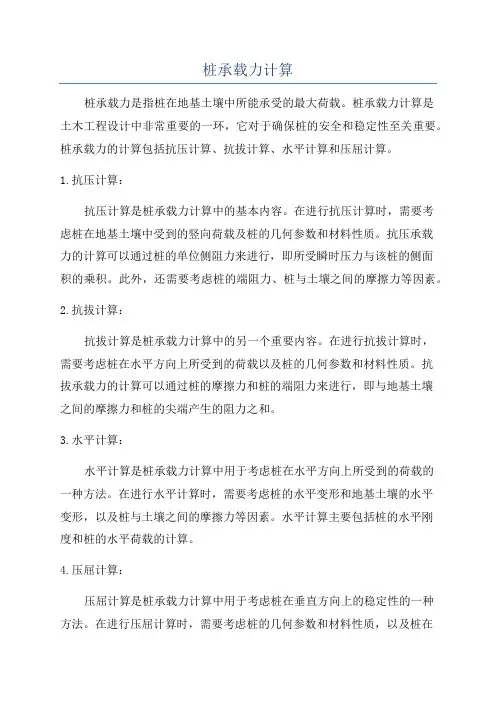

桩承载力计算桩承载力是指桩在地基土壤中所能承受的最大荷载。
桩承载力计算是土木工程设计中非常重要的一环,它对于确保桩的安全和稳定性至关重要。
桩承载力的计算包括抗压计算、抗拔计算、水平计算和压屈计算。
1.抗压计算:抗压计算是桩承载力计算中的基本内容。
在进行抗压计算时,需要考虑桩在地基土壤中受到的竖向荷载及桩的几何参数和材料性质。
抗压承载力的计算可以通过桩的单位侧阻力来进行,即所受瞬时压力与该桩的侧面积的乘积。
此外,还需要考虑桩的端阻力、桩与土壤之间的摩擦力等因素。
2.抗拔计算:抗拔计算是桩承载力计算中的另一个重要内容。
在进行抗拔计算时,需要考虑桩在水平方向上所受到的荷载以及桩的几何参数和材料性质。
抗拔承载力的计算可以通过桩的摩擦力和桩的端阻力来进行,即与地基土壤之间的摩擦力和桩的尖端产生的阻力之和。
3.水平计算:水平计算是桩承载力计算中用于考虑桩在水平方向上所受到的荷载的一种方法。
在进行水平计算时,需要考虑桩的水平变形和地基土壤的水平变形,以及桩与土壤之间的摩擦力等因素。
水平计算主要包括桩的水平刚度和桩的水平荷载的计算。
4.压屈计算:压屈计算是桩承载力计算中用于考虑桩在垂直方向上的稳定性的一种方法。
在进行压屈计算时,需要考虑桩的几何参数和材料性质,以及桩在垂直方向上所受到的荷载。
压屈计算主要包括桩的等效长度的计算和桩的压屈承载力的计算。
总结起来,桩承载力的计算涉及到桩在地基土壤中受到的抗压荷载、抗拔荷载、水平荷载和压屈荷载的计算方法。
这些计算方法的正确应用可以确保桩的安全和稳定性,进而保证土木工程项目的正常进行。
在实际工程中,需要根据具体桩的类型和工程条件,综合考虑各种荷载及其影响因素,采用合适的计算方法进行桩承载力的计算。

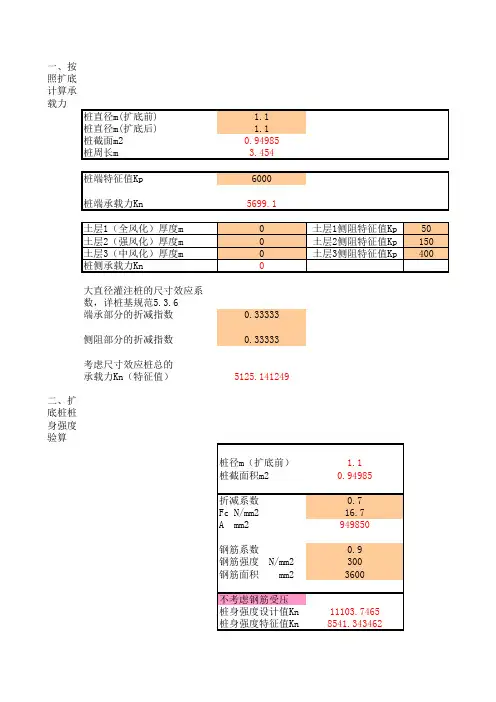

一、按照扩底计算承载力
桩直径m(扩底前) 1.1
桩直径m(扩底后) 1.1
桩截面m20.94985
桩周长m 3.454
桩端特征值Kp6000
桩端承载力Kn5699.1
大直径灌注桩的尺寸效应系数,详桩基规范5.3.6
端承部分的折减指数0.33333
侧阻部分的折减指数0.33333
考虑尺寸效应桩总的
承载力Kn(特征值)5125.141249
二、扩底桩桩身强度验算
桩径m(扩底前) 1.1
桩截面积m20.94985
折减系数0.7
Fc N/mm216.7
A mm2949850
钢筋系数0.9
钢筋强度 N/mm2300
钢筋面积 mm23600
不考虑钢筋受压
桩身强度设计值Kn11103.7465
桩身强度特征值Kn8541.343462
考虑钢筋受压
桩身强度设计值Kn12075.7465
桩身强度特征值Kn9289.035769三、选用上述两者的小值
合力点插值求解
N16461
N210356
总L mm3567
离N1距离 mm2196.577987
结果自己写写
结果桩径d扩底D桩端承载力桩间距桩11 1.57900 2.5桩2 1.2 1.8110003
桩30.8 1.250002。
桩基工程设计要素与承载力计算桩基工程是土木工程中常见的一种基础形式,它将荷载通过桩身传递到更深的土层中,以增加地基的承载能力。
桩基工程设计的关键是确定合适的桩型和桩长,并计算桩的承载力。
本文将从设计要素和承载力计算两个方面探讨桩基工程的相关知识。
一、设计要素1. 地质条件:地质条件是进行桩基工程设计的基础。
土层的稳定性、承载能力以及水文环境等都会对桩基工程产生影响。
因此,在设计之前需要进行必要的地质勘察,获得地质资料,以便确定桩基工程相关参数。
2. 桩的类型:根据桩体材料和桩的施工方式,桩可分为多种类型,如钢筋混凝土桩、钢管桩、木桩等。
设计人员应根据具体情况选择合适的桩型。
3. 桩的直径和长度:桩的直径和长度是确定桩体承载力的重要参数。
一般来说,桩的直径越大,桩体的承载能力越高;桩的长度越长,桩体的摩擦阻力越大。
因此,在设计时需要综合考虑地质条件和工程要求,确定合理的桩径和桩长。
4. 桩的布设形式:桩的布设形式包括桩的间距、排列方式以及桩身的布设方式等。
合理的桩布设形式可以降低桩体之间的相互干扰,提高整体承载力。
5. 桩顶承载能力:桩顶承载力是桩基工程设计的关键指标之一。
它是指桩头能承受的最大荷载。
桩顶承载能力的计算和确定需要考虑桩的类型、强度以及尺寸等因素。
二、承载力计算桩的承载力是指桩体在承受荷载时能保持稳定的能力。
桩的承载力计算需要考虑桩的竖向承载力和横向承载力。
1. 竖向承载力计算:桩体的竖向承载力由桩端承载力和桩身摩擦阻力组成。
桩端承载力是指桩底部的承载力,它受到桩顶荷载的作用。
桩身摩擦阻力是指桩身与土层之间的摩擦力,通常通过施工负荷试验来确定。
2. 横向承载力计算:桩体在横向作用力的作用下,会发生弯曲和剪切变形。
横向承载力计算主要考虑桩的抗弯刚度和剪切刚度。
一般采用桩的弯矩-弯曲曲线和横向阻力曲线来计算桩体的横向承载力。
在桩基工程设计中,还需要考虑荷载的传递方式、桩土相互作用等因素。
一、桩基承载力的计算公式1. 单桩承载力计算公式:Qs = Qsk + Qp其中,Qs为单桩承载力;Qsk为极限承载力;Qp为桩身抗拔力。
2. 极限承载力计算公式:Qsk = 1.2×γD×L×fck其中,γ为桩身材料重度;D为桩径;L为桩长;fck为桩身材料抗压强度标准值。
3. 桩身抗拔力计算公式:Qp = 0.8×γD×L×fck其中,Qp为桩身抗拔力;其他参数与极限承载力计算公式相同。
二、桩基沉降的计算公式1. 桩基沉降计算公式:S = (Qs - Qp)×δp / (A×E)其中,S为桩基沉降;δp为桩身材料变形模量;A为桩身截面积;E为桩身材料弹性模量。
2. 桩基沉降计算公式(简化):S = (Qs - Qp)×δp / (πD²/4)其中,其他参数与桩基沉降计算公式相同。
三、桩基首灌混凝土计算公式1. 钻孔灌注桩首盘方量计算公式:V = (H1 - H2)×πD²/4 + πd²/4×h1其中,V为首盘方量;H1为桩孔底至导管底端距离;H2为导管初灌埋深;D为桩孔直径;d为导管内径;h1为桩孔内混凝土达到埋置深度时,导管内混凝土柱平衡导管外压力所需的高度。
2. 钻孔灌注桩首盘方量计算公式(简化):V = πD²/4×(H1 - H2) + πd²/4×h1其中,其他参数与钻孔灌注桩首盘方量计算公式相同。
四、桩基施工进度计算公式1. 桩基施工进度计算公式:P = (N × D × L) / (T × 24 × 60)其中,P为桩基施工进度;N为桩基数量;D为桩径;L为桩长;T为施工时间(小时)。
2. 桩基施工进度计算公式(简化):P = N × D × L / (T × 24)其中,其他参数与桩基施工进度计算公式相同。
各种桩的计算公式桩是一种在土层或岩石中起垂直支撑和传递建筑物或其他结构荷载的元素。
根据不同的设计要求和地质条件,可以选择不同类型的桩,如桩的形式、材料和施工方法等。
下面将介绍一些常用的桩的计算公式:1.钢筋混凝土桩(PHC桩)的计算公式:(1)桩身侧面摩擦力计算:F=πDLq其中,F表示摩阻力,D表示桩身直径,L表示桩身长度,q表示土的侧向抗力。
(2)桩身端部承载力计算:Qb=πDLc+πD²/4R其中,Qb表示桩身端部承载力,Lc表示桩身长度,R表示桩身底端净侧阻力。
(3) 桩身总承载力计算:Qult=Qb+Fs其中,Qult表示桩身总承载力,Fs表示桩身的摩擦力。
2.钻孔灌注桩(CGP桩)的计算公式:(1) 桩身总承载力计算:Qb=πDνcn+πD²/4Rs其中,Qb表示桩身总承载力,D表示桩身直径,νcn表示桩身侧阻力系数,Rs表示桩身底端净端阻力。
(2) 桩身摩阻力计算:F=2πDLqd其中,F表示桩身的摩阻力,D表示桩身直径,L表示桩身长度,q表示土的侧向抗力,d表示桩身摩擦阻力系数。
3.钢管桩的计算公式:(1)桩身摩擦力计算:F=πDLq其中,F表示桩身的摩擦力,D表示桩身直径,L表示桩身长度,q表示土的侧向抗力。
(2)桩身端部承载力计算:Qb=πDLc+πD²/4R其中,Qb表示桩身端部承载力,Lc表示桩身长度,R表示桩身底端净侧阻力。
(3) 桩身总承载力计算:Qult=Qb+Fs其中,Qult表示桩身总承载力,Fs表示桩身的摩擦力。
4.微桩的计算公式:(1) 桩身摩阻力计算:F=2πDLqd其中,F表示桩身的摩阻力,D表示桩身直径,L表示桩身长度,d表示桩身摩擦阻力系数。
(2) 桩身端部承载力计算:Qb=πDLcn+πD²/4R其中,Qb表示桩身端部承载力,Lc表示桩身长度,νcn表示桩身侧阻力系数,R表示桩身底端净侧阻力。
以上是一些常用的桩的计算公式,每种桩的计算公式都基于其特定的几何形状、地质条件和材料特性。
桩端承载力计算书计算依据:《建筑桩基技术规范》JGJ94-94和本项目岩土工程勘察报告单桩竖向承载力设计值(R)计算过程:桩型:干作业钻孔灌注桩(d<0.8m)桩基竖向承载力抗力分项系数:γs=γp=γsp=2桩类别:圆形桩直径或边长d/a=600mm截面积As=.282743334m周长L=1.88495556m第1土层为:新近填土,黄土,极限侧阻力标准值qsik=20Kpa层面深度为:0m; 层底深度为:5m土层厚度h= 5 m土层液化折减系数ψL=1极限侧阻力Qsik=L×h×qsik×ψL=1.88495556×5 ×20×1= 188.495556 KN第2土层为: 粉细砂,极限侧阻力标准值qsik=55Kpa层面深度为:5m; 层底深度为:7m土层厚度h= 2 m土层液化折减系数ψL=1极限侧阻力Qsik=L×h×qsik×ψL=1.88495556×2 ×55×1= 207.3451116 KN第3土层为:粉土,极限侧阻力标准值qsik=50Kpa层面深度为:7m; 层底深度为:10m土层厚度h= 3 m土层液化折减系数ψL=1极限侧阻力Qsik=L×h×qsik×ψL=1.88495556×3 ×50×1= 282.743334 KN第4土层为: ⑧1泥质砂岩,极限侧阻力标准值qsik=100Kpa层面深度为:10m; 层底深度为:13m土层厚度h= 3 m土层液化折减系数ψL=1极限侧阻力Qsik=L×h×qsik×ψL=1.88495556×3 ×100×1= 565.486668 KN第5土层为: ⑧2泥质砂岩,极限侧阻力标准值qsik=140Kpa层面深度为:13m; 层底深度为:16m土层厚度h= 3 m土层液化折减系数ψL=1极限侧阻力Qsik=L×h×qsik×ψL=1.88495556×3 ×140×1= 791.6813352 KN总极限侧阻力Qsk=∑Qsik= 2035.7520048 KN极限端阻力标准值qpk=2500KN极限端阻力Qpk=qpk×As=2500×.282743334= 706.858335 KN总侧阻力设计值QsR=Qsk/γs= 1017 KN端阻力设计值QpR=Qpk/γp= 353 KN基桩竖向承载力设计值R=Qsk/γs+Qpk/γp= 2035.7520048 /2+ 706.858335 /2= 1370 KN──────────────────────────────────────────。
单桩承载力验算一、土层分布情况二、单桩竖向承载力特征值桩端持力层为全风化花岗岩,按《建筑桩基技术规范》(JGJ94-2008),中性点深度比l n /l 0=,桩周软弱土层下限深度l 0=,则自桩顶算起的中性点深度l n =。
根据规范可知,该处承载力特征值只计中性点以下侧阻值及端阻值。
kN l q u A q Q i sik p pk 3976)613021.712(1141600uk =⨯+⨯⨯⨯+⨯⨯=+=∑ππkN Q K R uk a 19883894211=⨯== 三、单桩负摩阻力第一层路堤填土和杂填土自重引起的桩周平均竖向有效应力: 地下水以上部分:Pa k 93.6594.6192111=⨯⨯=σ; 地下水以下部分:Pa k 06.1396.1)1019(2194.61912=⨯-⨯+⨯=σ; 则kPa 20512111=+=σσσ;第二层淤泥自重引起的桩周平均竖向有效应力:kPa 26.182)54.863.21()105.15(216.1)1019(94.6192=-⨯-⨯+⨯-+⨯=σ; ;,故取kPa q kPa kPa q n s n n s 24245.612053.01111=>=⨯==σξ ;,故取kPa q kPa kPa q n s n n s 121245.3626.1822.01222=>=⨯==σξ 对于单桩基础,不考虑群桩效应则1n =η;基桩下拉荷载:kN l q u Q n i i n si n ng1137))54.863.21(1254.824(10.11=-⨯+⨯⨯⨯⨯==∑=πη 四、单桩分担面积上的荷载kN N 720)2520(44k =+⨯⨯=五、验算N R N Q N a n k 1988k 185********g k =<=+=+故单桩承载力满足要求。
按照摩擦性桩验算: kN l q u A q Q i sik p pk 2752)313021.712(1141600uk =⨯+⨯⨯⨯+⨯⨯=+=∑ππkN Q K R uk a 137********=⨯== kN N 720)2520(44k =+⨯⨯= a R N <k故单桩承载力满足要求。
单桩承载力计算步骤
嘿,咱今儿就来聊聊单桩承载力计算步骤这档子事儿哈!
你想想,单桩就好像是一个大力士,得知道它到底有多大力气,才能让它在建筑中发挥作用呀!那怎么算它的力气大小呢?
第一步呢,就像是给这个大力士做个体检,得先搞清楚桩的类型、尺寸这些基本情况。
这就好比你要了解一个人,得先知道他高矮胖瘦不是?要是连这些都不清楚,那后面的计算不就瞎忙活啦!
第二步,得考虑地质条件啦!这就好像大力士站在不同的地面上,有的地面松软,有的地面结实,那它能发挥出的力气肯定不一样啊!咱得把这些地质因素都考虑进去,可不能马虎。
第三步,计算摩阻力。
这就好比大力士和地面之间的摩擦力,摩擦力大,它能发挥的力量也大呀!这可得仔细算,不能有一点差错。
第四步,再来算算桩端阻力。
这就像是大力士的脚跺在地上,能产生多大的力量。
要是算错了,那可不得了。
然后呢,把这些都加起来,就差不多能知道这单桩的承载力啦!是不是挺神奇的?
你说这计算步骤多重要啊,要是哪一步算错了,那盖起来的房子不就危险啦!就像人走路,一步错步步错呀!所以啊,搞工程的人可都得仔细着点儿,不能有半点儿马虎。
你想想看,要是因为单桩承载力没算好,房子盖起来摇摇晃晃的,
那多吓人啊!这可不是闹着玩的,这关乎着好多人的生命安全呢!所
以呀,咱可得重视这计算步骤,把每一步都算得妥妥当当的。
这就跟咱过日子一样,每一个细节都得照顾到,才能把日子过好呀!这单桩承载力计算步骤也是,一个小细节都不能放过,这样才能保证
建筑的质量,让大家住得安心、放心。
你说是不是这个理儿呢?反正
我觉得就是这么回事儿!这单桩承载力计算步骤,可得好好琢磨琢磨,认真对待呀!。
桩端承载力计算书
计算依据:《建筑桩基技术规范》JGJ94-94和本项目岩土工程勘察报告
单桩竖向承载力设计值(R)计算过程:
桩型:干作业钻孔灌注桩(d<0.8m)
桩基竖向承载力抗力分项系数:γs=γp=γsp=2
桩类别:圆形桩
直径或边长d/a=600mm
截面积As=.282743334m
周长L=1.88495556m
第1土层为:新近填土,黄土,极限侧阻力标准值qsik=20Kpa
层面深度为:0m; 层底深度为:5m
土层厚度h= 5 m
土层液化折减系数ψL=1
极限侧阻力Qsik=L×h×qsik×ψL=1.88495556×5 ×20×1= 188.495556 KN
第2土层为: 粉细砂,极限侧阻力标准值qsik=55Kpa
层面深度为:5m; 层底深度为:7m
土层厚度h= 2 m
土层液化折减系数ψL=1
极限侧阻力Qsik=L×h×qsik×ψL=1.88495556×2 ×55×1= 207.3451116 KN
第3土层为:粉土,极限侧阻力标准值qsik=50Kpa
层面深度为:7m; 层底深度为:10m
土层厚度h= 3 m
土层液化折减系数ψL=1
极限侧阻力Qsik=L×h×qsik×ψL=1.88495556×3 ×50×1= 282.743334 KN
第4土层为: ⑧1泥质砂岩,极限侧阻力标准值qsik=100Kpa
层面深度为:10m; 层底深度为:13m
土层厚度h= 3 m
土层液化折减系数ψL=1
极限侧阻力Qsik=L×h×qsik×ψL=1.88495556×3 ×100×1= 565.486668 KN
第5土层为: ⑧2泥质砂岩,极限侧阻力标准值qsik=140Kpa
层面深度为:13m; 层底深度为:16m
土层厚度h= 3 m
土层液化折减系数ψL=1
极限侧阻力Qsik=L×h×qsik×ψL=1.88495556×3 ×140×1= 791.6813352 KN
总极限侧阻力Qsk=∑Qsik= 2035.7520048 KN
极限端阻力标准值qpk=2500KN
极限端阻力Qpk=qpk×As=2500×.282743334= 706.858335 KN
总侧阻力设计值QsR=Qsk/γs= 1017 KN
端阻力设计值QpR=Qpk/γp= 353 KN
基桩竖向承载力设计值R=Qsk/γs+Qpk/γp= 2035.7520048 /2+ 706.858335 /2= 1370 KN
──────────────────────────────────────────。
