6、你所在的学校将开发图书管理信息系统，请对该系统进行分析：(1)画出数据流图。

“图书馆管理信息系统”的顶层数据流图“图书馆管理信息系统”l层数据流图加工2“图书管理”的数据流图加工3“读者管理”数据流图加工4“借阅管理”数据流图(2)编写数据字典。

参考答案：1）数据流条目数据流名称：图书录入信息简述：图书采编信息数据流来源：图书购买后，由图书馆管理人员编码整理后，输入计算机数据流去向：加工2.1图书信息管理，该加工将录入的数据存入数据库(图书信息表)数据项组成：图书ID+图书类别+书名+作者+译者+出版社+单价+出版日期+购买数量数据流量： 0本/天高峰流量：500本/天数据流名称：图书查询信息简述：图书查询信息数据流来源：读者数据流去向：加工2.1，图书信息管理数据项组成：图书编码|书名|作者|出版社数据流量：2000次/天高峰流量：4000次/天数据流名称：查询情况简述：返回给读者的查询结果数据流来源：加工2.1图书信息管理数据流去向：读者数据项组成：查无此书|符合条件的图书数量+{图书馆藏号+图书类别+书名+作者+出版社+出版日期+在库册数}数据流量：2000次/天高峰流量：4000次/天数据流名称：读者录入信息简述：读者信息数据流来源：图书管理员数据流去向：加工3.2读者信息管理，该加工将录入的数据存入数据库(读者信息表)数据项组成：读者ID+读者编号+读者姓名+读者性别+出生日期+办证日期+读者状态+已借书数+证件名称+证件号码+读者单位+读者部门+联系电话+联系地址+电子邮件+备注数据流量： 0人次/天高峰流量：500人次/天2）加工条目加工名：读者信息管理处理逻辑编号：3.2处理逻辑：接收读者信息的录入，并检查有无错误，如果没有错误，将数据存入读者信息表激发条件：接收到读者信息时输入：读者录入信息输出：读者信息加工名：还书管理编号：4.2处理逻辑：在借阅信息表查找应还日期IF 当日期日期超过应还日期或图书丢失 THEN 发“罚款信息”ELSE 将还书信息存入还书信息表激发条件：接收到读者借书证时输入：还书信息输出：罚款信息3)数据存储条目数据存储编号：D1数据存储名称：读者信息表简述：存储读者详细信息组成：读者ID+读者编号+读者姓名+读者性别+出生日期+办证日期+读者状态+已借书数+证件名称+证件号码+读者单位+读者部门+联系电话+联系地址+电子邮件+备注关键字：读者ID组织方式：索引文件，以读者ID为关键字相关连的处理：加工3.2、加工4.1、加工4.2数据存储编号：D2数据存储名称：图书信息表简述：存储图书详细信息组成：图书编号+图书名称+标准ISBN+类别编号+类别名称+书架位置+作者+译者+出版社名+出版地点+图书页数+图书价格+现存量+库存总量+借阅次数+是否注销+入库日期+出版日期+内容简介+备注关键字：图书编号组织方式：索引文件，以图书编号为关键字相关连的处理：加工2.1、加工4.1数据存储编号：D3数据存储名称：借阅信息表简述：存储借书情况的详细信息组成：图书编号+图书名称+读者编号+读者姓名+借阅数量+借阅日期+应还日期+续借次数关键字：无组织方式：普通文件相关连的处理：加工4.1、加工4.24)数据项条目数据项名称：读者编号别名：证号简述：给每个读者的一个唯一的、做标识用的号码组成：单位代码+流水号码类型：字符串长度：6位取值范围：000000..999999数据项名称：办证日期简述：给读者签发借书证的日期组成：年+月类型：字符串长度：6位取值范围：有意义的年、月值数据项名称：读者类别简述：读者在图书流通管理中的身份和借出权限的类型组成：[教师|行政人员|学生]类型：1个字符长度：1位取值范围：[0|1|2]。

摘要在计算机日益普及的今天，对个人而言若采用一套行之有效的图书管理系统来管理自己的书籍，会方便许多.对图书管理部门而言,以前单一的手工检索已不能满足人们的要求,往往是投入了大量的人力和财力却得不到高效的管理效率.为了便于图书资料的管理需要有效的图书管理软件,减轻工作人员的工作量，方便工作人员对它的操作,提高管理的质量和水平,做到高效、智能化管理，达到提高图书借阅信息管理效率的目的。

采用数据库技术生成的图书馆借阅管理系统将会极大地方便借阅者并简化图书馆管理人员和工作人员的劳动,使工作人员从繁忙、复杂的工作进入到一个简单、高效的工作中关键字:图书借阅；人员管理；图书维护；目录1．引言 (1)2。

需求分析阶段 (2)2.1 引言 (2)2.2 需求分析阶段的目标与任务 (2)2。

2.1处理对象 (2)2。

2.2处理功能及要求 (3)2.2。

3。

安全性和完整性要求 (3)2.3 需求分析阶段成果 (3)2.3。

1 体会与收获 (3)2。

3.4 图书管理系统数据字典 (4)3 概念设计阶段 (7)3。

1 引言 (7)3。

2 任务与目标 (7)3.3 阶段结果 (8)4．逻辑设计阶段 (9)4.1逻辑设计的任务和目标 (9)4.2数据组织 (10)4.2.1将E-R图转换为关系模型 (10)4.2。

2模型优化 (11)4。

2.3数据库模式定义 (11)5．物理设计阶段 (14)6．数据库实施阶段 (14)6.1建立数据库、数据表、视图、索引 (14)6.1.1 建立数据库 (14)6。

1。

2 建立数据表 (14)6。

1。

3 建立视图 (16)6.1.4 建立索引 (17)6.2 应用举例 (17)7．结束语 (22)参考文献 (23)1．引言随着社会信息量的与日俱增，职场竞争的日趋激烈，越来越多的人更关注知识的积累、能力的培养。

作为信息存储的主要媒体之一图书,数量、规模比以往任何时候都大的多，不论个人还是图书管理部门都需要使用方便而有效的方式来管理自己的书籍。

图书管理系统数据流程图1.1 系统分析1.1.1 图书馆管理信息系统的基本任务该“图书馆管理信息系统”是一个具有万人以上的员工，并地理位置分布在大型企的图书馆理系统，图书馆藏书 100 多万册，每天的借阅量近万册。

在手工操作方式下，图书的编目和借阅等的工作量大，准确性低且不易修改维护，读者借书只能到图书馆手工方式查找书目，不能满足借阅需求。

需要建立一套网络化的电子图书馆信息系统。

该图书馆管理信息系统服务对象有两部分人：注册用户和一般读者。

一般读者经注册后成为注册用户，注册用户可以在图书馆借阅图书，其他人员只可查阅图书目录，但不能借阅图书。

系统同时考虑提供电子读物服务，目前只提供电子读物的目录查询服务，不久的将来将提供电子读物全文服务。

用户可通过网络方式访问读图书馆管理信息系统。

1.1.2 系统内部人员结构、组织及用户情况分析为了对系统有一个全貌性的了解，首先要对系统内部人员结构、组织及用户情况有所了解。

图书馆系统的组织结构如图 1 － 1 所示。

图 1 － 1 图书馆管理信息系统的组织结构图书馆由馆长负责全面工作，下设办公室、财务室、采编室、学术论文室、图书借阅室、电子阅览室、期刊阅览室和技术支持室。

各部门的业务职责如下。

办公室：办公室协助馆长负责日常工作，了解客户需求，制定采购计划。

财务室：财务室负责财务方面的工作。

采编室：采编室负责图书的采购，入库和图书编目，编目后的图书粘贴标签，并送图书借阅室上架。

学术论文室：负责学术论文的收集整理。

图书借阅室：提供对读者的书目查询服务和图书借阅服务。

电子阅览室：收集整理电子读物，准备提供电子读物的借阅服务，目前可以提供目录查询和借阅。

期刊阅览室：负责情况的收集整理和借阅。

技术支持室：负责对图书馆的网络和计算机系统提供技术支持。

1.1.3 系统业务流程分析系统的业务室系统要达到的业务目标，业务流程分析是系统分析的基础环节。

图书馆管理信息系统的业务流程如图 1 － 2 所示。

图书馆管理系统数据字典1. 用户表（User）字段：- 用户ID（UserID）：惟一标识用户的ID，数据类型为整数。

- 用户名（Username）：用户的登录名，数据类型为字符串。

- 密码（Password）：用户的登录密码，数据类型为字符串。

- 姓名（Name）：用户的真实姓名，数据类型为字符串。

- 电话号码（PhoneNumber）：用户的联系电话，数据类型为字符串。

- 邮箱（Email）：用户的电子邮箱地址，数据类型为字符串。

2. 图书表（Book）字段：- 图书ID（BookID）：惟一标识图书的ID，数据类型为整数。

- 图书名称（BookName）：图书的名称，数据类型为字符串。

- 作者（Author）：图书的作者，数据类型为字符串。

- 出版社（Publisher）：图书的出版社，数据类型为字符串。

- 出版日期（PublicationDate）：图书的出版日期，数据类型为日期。

- ISBN（ISBN）：图书的国际标准书号，数据类型为字符串。

- 图书分类（Category）：图书的分类，数据类型为字符串。

- 图书位置（Location）：图书在图书馆的位置，数据类型为字符串。

- 是否借出（IsBorrowed）：标识图书是否被借出，数据类型为布尔值。

3. 借阅记录表（BorrowRecord）字段：- 记录ID（RecordID）：惟一标识借阅记录的ID，数据类型为整数。

- 用户ID（UserID）：借阅图书的用户ID，数据类型为整数。

- 图书ID（BookID）：被借阅的图书ID，数据类型为整数。

- 借阅日期（BorrowDate）：借阅图书的日期，数据类型为日期。

- 归还日期（ReturnDate）：估计归还图书的日期，数据类型为日期。

- 实际归还日期（ActualReturnDate）：实际归还图书的日期，数据类型为日期。

- 是否归还（IsReturned）：标识图书是否已归还，数据类型为布尔值。

图书馆管理系统数据流程图及数据字典一．图书采编系统流程图数据流编号：D01数据流名称：图书采编信息简述：图书采编信息数据流来源:图书购买后，由图书馆采编人员整理后，输入计算机数据流去向:采编管理模块。

图书采编信息将采编数据存入数据库（图书表）数据流组成：图书编码,图书类别,书名,作者，出版社,出版日期，单价，购买数量数据流量：300本/日高峰流量：800本/日二．图书管理系统零层数据流程图三．图书借阅系统数据流程图数据流编号：D02数据流名称:借书借阅简述：借书证数据流来源：用户将借书证交给借书员,借书员经过审查后将相关信息输入计算机数据流去向：P2_11检查读者身份数据流组成:借阅日期+书名+读者账号+读者姓名+借阅数量等数据流量:800个/日高峰流量：3000个/日数据流编号：D03数据流名称：填写借阅记录简述:填入借阅表的记录数据流来源：P2_13检查合格的借阅图书信息录入到借阅库中数据流去向：借阅库数据流组成：借阅号+借阅日期+书名+图书编码+读者姓名+读者账号+还书日期+借阅数量+状态等数据流编号：D04数据流名称:借阅修改在库简述:修改的借阅记录数据流来源：P2_13将借阅的图书的记录录入到图书库数据流去向：图书库数据流组成：借阅号+借阅日期+书名+图书编码+读者姓名+读者账号+还书日期+借阅数量+状态等数据流编号：D15数据流名称:还书记录简述：所还图书进行入库记录数据流来源:图书馆管理板块数据流去向:图书馆归还处理模块数据流组成：图书编号+图书名+借阅证号等数据流编号:D16数据流名称：填写归还记录简述:管理员填写归还图书馆的图书记录数据流来源：图书馆归还处理模块数据流去向：读者库模块数据流组成:图书编号+图书名+管理员编号+日期等数据流编号：D17数据流名称:归还修改在库数量简述：图书归还后该书在读者库的记录数据流来源：图书馆归还处理模块数据流去向：读者库模块数据流组成：图书编号+图书名+管理员编号+日期等四．图书维护系统数据流程图数据流编号：D18数据流名称：图书维护需求简述：对目前读者库图书进行维护数据流来源:图书管理模块数据流去向：图书维护模块数据流组成：管理员编号+图书编号+图书名+条形码号+出版社+出版日期+入库日期+作者+单价+数量等数据流编号：D19数据流名称:库存图书统计简述:对目前读者库内存书进行统计数据流来源:图书管理模块数据流去向：图书维护模块数据流组成：图书编号+图书名+条形码号+出版社+出版日期+入库日期+作者+单价+数量等数据流编号： D20数据流名称: 借阅情况统计简述：对目前外借的、不在读者库的图书进行统计数据流来源：图书管理模块数据流去向：图书维护模块数据流组成：图书编号+图书名+条形码号+出版社+出版日期+出库日期+作者+单价+数量+借阅证号等数据流编号:D21数据流名称：读者情况统计简述:对借阅者进行统计数据流来源：图书管理模块数据流去向：图书维护模块数据流组成:借阅证号+图书名+条形码号+出版社+出版日期+出库日期+作者+单价+数量+金额+借阅期限等五．图书馆查询系统流程图数据流编号:D05数据流名称：图书检索要求简述：读者要求求得图书检索信息数据流来源：读者输入的检索要求数据流去向：图书库以及检索处理系统数据流组成：图书名+图书编号等数据流编号：D06数据流名称：图书检索结果简述：读者经过在检索系统终端输入检索信息后由检索系统返回的结果数据流来源：检索系统数据流去向:读者数据流组成：图书名+图书编号+图书索引号+图书所在的书架编号等六．读者管理系统数据流程图数据流编号：D22数据流名称：读者登陆信息简述：图书管理员对读者登陆信息进行检查数据流来源：图书管理模块数据流去向：检查读者登陆模块数据流组成：管理员编号+借阅证号等数据流编号:D23数据流名称:读者信息简述：图书管理员对读者登陆信息进行记录数据流来源：检查读者登陆模块数据流去向:读者表数据流组成:借阅证号等数据流编号:D24数据流名称:读者查询简述:借阅管理员输入的读者登录信息数据流来源：借阅管理员数据流去向：读者登录检查系统数据流组成：读者姓名+读者编号等数据流编号：D25数据流名称：读者查询结果简述：登录系统在检查读者输入的读者信息后返回个借阅管理员的结果数据流来源：登录系统数据流去向:借阅管理员数据流组成：读者姓名+编号等七．电子读物系统数据流程图数据流编号：D13数据流名称:电子读物查询要求简述：读者需要查询的图书信息数据流来源：读者数据流去向:电子读物处理模块数据流组成：图书编号+图书名+出版社等数据流编号:D14数据流名称：电子读物查询结果简述：电子读物处理模块对读者输入的反馈数据流来源:电子读物处理模块数据流去向:读者数据流组成：图书内容+图书所在网站超连接等八．图书馆管理系统数据流程图。

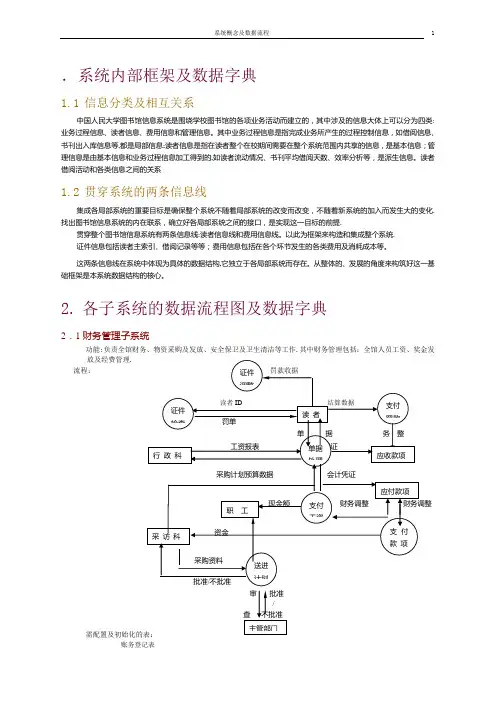

．系统内部框架及数据字典1.1 信息分类及相互关系中国人民大学图书馆信息系统是围绕学校图书馆的各项业务活动而建立的，其中涉及的信息大体上可以分为四类:业务过程信息、读者信息、费用信息和管理信息。

其中业务过程信息是指完成业务所产生的过程控制信息，如借阅信息、书刊出入库信息等,都是局部信息;读者信息是指在读者整个在校期间需要在整个系统范围内共享的信息，是基本信息；管理信息是由基本信息和业务过程信息加工得到的,如读者流动情况、书刊平均借阅天数、效率分析等，是派生信息。

读者借阅活动和各类信息之间的关系1.2 贯穿系统的两条信息线集成各局部系统的重要目标是确保整个系统不随着局部系统的改变而改变，不随着新系统的加入而发生大的变化.找出图书馆信息系统的内在联系，确立好各局部系统之间的接口，是实现这一目标的前提.贯穿整个图书馆信息系统有两条信息线:读者信息线和费用信息线。

以此为框架来构造和集成整个系统. 证件信息包括读者主索引、借阅记录等等；费用信息包括在各个环节发生的各类费用及消耗成本等。

这两条信息线在系统中体现为具体的数据结构,它独立于各局部系统而存在。

从整体的、发展的角度来构筑好这一基础框架是本系统数据结构的核心。

2. 各子系统的数据流程图及数据字典2．1财务管理子系统功能:负责全馆财务、物资采购及发放、安全保卫及卫生清洁等工作.其中财务管理包括：全馆人员工资、奖金发放及经费管理.流程：审 批准 / 不批准 需配置及初始化的表：账务登记表2功能：组织和管理藏书.组织和管理藏书：根据藏书的不同类型、内容、性质和使用价值进行合理的组织编目、科学的分类，根据借阅的需求拟更新藏书建议目录,负责馆藏剔旧处理,根据实际情况及时更新书刊信息；用户定义的完整性约束要求类别和借阅者的填入值必须有效，即必须是存在的值。

2．3 读者管理子系统功能：更新和查询读者信息、办理借阅证件. 流程：证件管理子系统:需配置及初始化的表： 注：上表中有用户定义的完整性约束条件的字段如下:性别要求只能取"男"或”女”两者之一; 年龄取值域为1～55;系别的取值要求必须是本校存在的系; 借书本数的最大值是3.2．4 人事管理子系统功能：全馆人员调动、组织管理、考勤以及工资报表的制定. 流程:段一 任务：根据需求分析的结果:数据流图和数据字典来设计出图书馆得分E-R 图和基本E —R 图,为下一步的逻辑设计阶段提供素材。

一、系统总体设计 (2)1、系统背景 (2)2、系统功能要求及模块分析 (2)3、系统开发具体研究分析 (4)4、图书管理系统数据流图 (5)5、MSC (8)6、图书管理系统的E-R图 (9)7、图书管理系统数据字典 (10)一、系统设计1、系统背景图书管理系统的主要用途是完成读者的登记,图书的登记，图书的征订，图书的借阅，图书的归还,图书的清单，以及图书的罚款等,更进一步有的图书管理系统还可以包含读者管理子系统,图书管理子系统，流通管理子系统等。

读者管理子系统负责完成对读者基本信息的管理.当有新的读者来注册时,可完成读者基本信息的登记工作,对于登记后的读者信息还提供了修改的界面.对读者的信息还可通过设置不同的查询条件进行查询；还负责完成对读者的类型的管理，可完成读者类别的登记工作,对于登记后的读者类别信息还提供了修改的界面，对读者的类别信息还可通过设置不同的查询条件进行查询.图书管理子系统负责完成对图书基本信息的管理。

当有新的图书来注册时,可完成图书基本信息的登记工作，对于登记后的图书信息还提供了修改的界面.对图书的信息还可通过设置不同的查询条件进行查询。

还负责完成对图书的类型的管理，可完成图书类别的登记工作,对于登记后的图书类别信息还提供了修改的界面,对图书的类别信息还可通过设置不同的查询条件进行查询.流通管理子系统负责完成图书的征订，图书的借阅，图书的归还,图书的清单,以及图书的罚款的管理,当有新的读者来征订图书，借阅图书以及归还图书..时，对其进行登记注册。

另外，流通管理子系统还应该讲图书的情况及时传给数据库。

2、系统功能要求及模块分析根据图书管理的基本需求，图书管理系统需要完成以下的任务:1.管理读者的基本信息资料，包括读者编号,读者姓名，读者性别，出生日期，发证日期，有效期至，读者类型，身份证号，是否挂失等.可以添加,修改，删除这些读者的信息。

2.管理读者的类别信息资料,包括读者类型,可借图书册数，允许续借次数等，可以添加,修改，删除这些读者的类别信息.3.管理图书的基本信息资料,包括图书编号，书名，类型名称,作者,出版社,页码,价格，是否注销等,可以添加，修改，删除这些图上的基本信息.4.管理图书的类别信息资料,包括图书编号,可借天数,类型名称等.可以添加,修改,删除这些图书的类别信息。

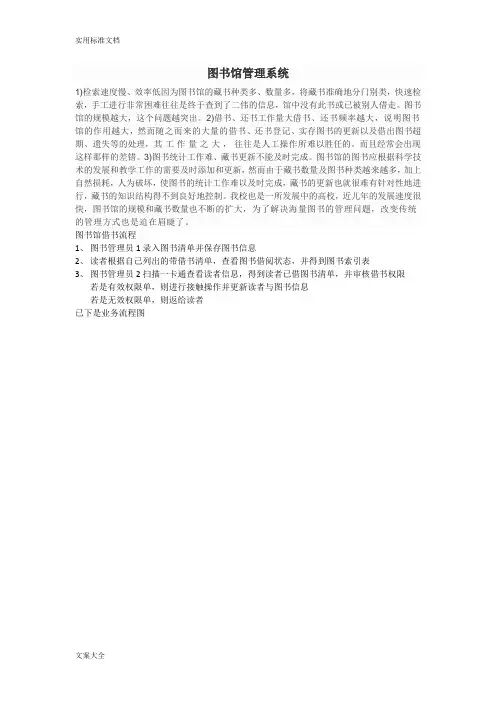

图书馆管理系统1)检索速度慢、效率低因为图书馆的藏书种类多、数量多，将藏书准确地分门别类，快速检索，手工进行非常困难往往是终于查到了二伟的信息，馆中没有此书或已被别人借走。

图书馆的规模越大，这个问题越突出。

2)借书、还书工作量大借书、还书频率越大，说明图书馆的作用越大，然而随之而来的大量的借书、还书登记、实存图书的更新以及借出图书超期、遗失等的处理，其工作量之大，往往是人工操作所难以胜任的。

而且经常会出现这样那样的差错。

3)图书统计工作难、藏书更新不能及时完成。

图书馆的图书应根据科学技术的发展和教学工作的需要及时添加和更新，然而由于藏书数量及图书种类越来越多，加上自然损耗，人为破坏，使图书的统计工作难以及时完成，藏书的更新也就很难有针对性地进行，藏书的知识结构得不到良好地控制。

我校也是一所发展中的高校，近儿年的发展速度很快，图书馆的规模和藏书数量也不断的扩大，为了解决海量图书的管理问题，改变传统的管理方式也是迫在眉睫了。

图书馆借书流程1、图书管理员1录入图书清单并保存图书信息2、读者根据自己列出的带借书清单，查看图书借阅状态，并得到图书索引表3、图书管理员2扫描一卡通查看读者信息，得到读者已借图书清单，并审核借书权限若是有效权限单，则进行接触操作并更新读者与图书信息若是无效权限单，则返给读者已下是业务流程图图书馆管理系统数据流程图及数据字典一．图书采编系统流程图图书采编系统流程图数据流编号：D01数据流名称：图书采编信息简述：图书采编信息数据流来源：图书购买后，由图书馆采编人员整理后，输入计算机数据流去向：采编管理模块。

图书采编信息将采编数据存入数据库（图书表）数据流组成：图书编码，图书类别，书名，作者，出版社，出版日期，单价，购买数量数据流量：300本/日高峰流量：800本/日二．图书管理系统零层数据流程图图书管理系统零层数据流程图三．图书借阅系统数据流程图图书借阅系统数据流程图数据流编号：D02数据流名称：借书借阅简述：借书证数据流来源：用户将借书证交给借书员，借书员经过审查后将相关信息输入计算机数据流去向：P2_11检查读者身份数据流组成：借阅日期+书名+读者账号+读者姓名+借阅数量等数据流量：800个/日高峰流量：3000个/日数据流编号：D03数据流名称：填写借阅记录简述：填入借阅表的记录数据流来源：P2_13检查合格的借阅图书信息录入到借阅库中数据流去向：借阅库数据流组成：借阅号+借阅日期+书名+图书编码+读者姓名+读者账号+还书日期+借阅数量+状态等数据流编号：D04数据流名称：借阅修改在库简述：修改的借阅记录数据流来源：P2_13将借阅的图书的记录录入到图书库数据流去向：图书库数据流组成：借阅号+借阅日期+书名+图书编码+读者姓名+读者账号+还书日期+借阅数量+状态等数据流编号：D15数据流名称：还书记录简述：所还图书进行入库记录数据流来源：图书馆管理板块数据流去向：图书馆归还处理模块数据流组成：图书编号+图书名+借阅证号等数据流编号：D16数据流名称：填写归还记录简述：管理员填写归还图书馆的图书记录数据流来源：图书馆归还处理模块数据流去向：读者库模块数据流组成：图书编号+图书名+管理员编号+日期等数据流编号：D17数据流名称：归还修改在库数量简述：图书归还后该书在读者库的记录数据流来源：图书馆归还处理模块数据流去向：读者库模块数据流组成：图书编号+图书名+管理员编号+日期等四．图书维护系统数据流程图图书维护系统数据流程图数据流编号：D18数据流名称：图书维护需求简述：对目前读者库图书进行维护数据流来源：图书管理模块数据流去向：图书维护模块数据流组成：管理员编号+图书编号+图书名+条形码号+出版社+出版日期+入库日期+作者+单价+数量等数据流编号：D19数据流名称：库存图书统计简述：对目前读者库内存书进行统计数据流来源：图书管理模块数据流去向：图书维护模块数据流组成：图书编号+图书名+条形码号+出版社+出版日期+入库日期+作者+单价+数量等数据流编号： D20数据流名称：借阅情况统计简述：对目前外借的、不在读者库的图书进行统计数据流来源：图书管理模块数据流去向：图书维护模块数据流组成：图书编号+图书名+条形码号+出版社+出版日期+出库日期+作者+单价+数量+借阅证号等数据流编号：D21数据流名称：读者情况统计简述：对借阅者进行统计数据流来源：图书管理模块数据流去向：图书维护模块数据流组成：借阅证号+图书名+条形码号+出版社+出版日期+出库日期+作者+单价+数量+金额+借阅期限等五．图书馆查询系统流程图图书馆查询系统流程图数据流编号：D05数据流名称：图书检索要求简述：读者要求求得图书检索信息数据流来源：读者输入的检索要求数据流去向：图书库以及检索处理系统数据流组成：图书名+图书编号等数据流编号：D06数据流名称：图书检索结果简述：读者经过在检索系统终端输入检索信息后由检索系统返回的结果数据流来源：检索系统数据流去向：读者数据流组成：图书名+图书编号+图书索引号+图书所在的书架编号等六．读者管理系统数据流程图读者管理系统数据流程图数据流编号：D22数据流名称：读者登陆信息简述：图书管理员对读者登陆信息进行检查数据流来源：图书管理模块数据流去向：检查读者登陆模块数据流组成：管理员编号+借阅证号等数据流编号：D23数据流名称：读者信息简述：图书管理员对读者登陆信息进行记录数据流来源：检查读者登陆模块数据流去向：读者表数据流组成：借阅证号等数据流编号：D24数据流名称：读者查询简述：借阅管理员输入的读者登录信息数据流来源：借阅管理员数据流去向：读者登录检查系统数据流组成：读者姓名+读者编号等数据流编号：D25数据流名称：读者查询结果简述：登录系统在检查读者输入的读者信息后返回个借阅管理员的结果数据流来源：登录系统数据流去向：借阅管理员数据流组成：读者姓名+编号等七．电子读物系统数据流程图电子读物系统数据流程图数据流编号：D13数据流名称：电子读物查询要求简述：读者需要查询的图书信息数据流来源：读者数据流去向：电子读物处理模块数据流组成：图书编号+图书名+出版社等数据流编号：D14数据流名称：电子读物查询结果简述：电子读物处理模块对读者输入的反馈数据流来源：电子读物处理模块数据流去向：读者数据流组成：图书内容+图书所在网站超连接等八．图书馆管理系统数据流程图图书馆管理信息系统1层数据流程图。

图书馆管理系统数据流程图及数据字典一．图书采编系统流程图图书采编系统流程图数据流编号:D01数据流名称：图书采编信息简述:图书采编信息数据流来源:图书购买后，由图书馆采编人员整理后，输入计算机数据流去向：采编管理模块.图书采编信息将采编数据存入数据库（图书表) 数据流组成：图书编码，图书类别，书名，作者，出版社，出版日期，单价，购买数量数据流量：300本/日高峰流量：800本/日二．图书管理系统零层数据流程图图书管理系统零层数据流程图三．图书借阅系统数据流程图图书借阅系统数据流程图数据流编号:D02数据流名称：借书借阅简述：借书证数据流来源：用户将借书证交给借书员，借书员经过审查后将相关信息输入计算机数据流去向：P2_11检查读者身份数据流组成:借阅日期+书名+读者账号+读者姓名+借阅数量等数据流量：800个/日高峰流量：3000个/日数据流编号：D03数据流名称：填写借阅记录简述:填入借阅表的记录数据流来源:P2_13检查合格的借阅图书信息录入到借阅库中数据流去向：借阅库数据流组成：借阅号+借阅日期+书名+图书编码+读者姓名+读者账号+还书日期+借阅数量+状态等数据流编号：D04数据流名称:借阅修改在库简述：修改的借阅记录数据流来源:P2_13将借阅的图书的记录录入到图书库数据流去向：图书库数据流组成：借阅号+借阅日期+书名+图书编码+读者姓名+读者账号+还书日期+借阅数量+状态等数据流编号:D15数据流名称：还书记录简述：所还图书进行入库记录数据流来源：图书馆管理板块数据流去向:图书馆归还处理模块数据流组成：图书编号+图书名+借阅证号等数据流编号:D16数据流名称:填写归还记录简述：管理员填写归还图书馆的图书记录数据流来源：图书馆归还处理模块数据流去向：读者库模块数据流组成:图书编号+图书名+管理员编号+日期等数据流编号：D17数据流名称：归还修改在库数量简述：图书归还后该书在读者库的记录数据流来源：图书馆归还处理模块数据流去向:读者库模块数据流组成:图书编号+图书名+管理员编号+日期等四．图书维护系统数据流程图图书维护系统数据流程图数据流编号：D18数据流名称:图书维护需求简述：对目前读者库图书进行维护数据流来源:图书管理模块数据流去向：图书维护模块数据流组成:管理员编号+图书编号+图书名+条形码号+出版社+出版日期+入库日期+作者+单价+数量等数据流编号：D19数据流名称：库存图书统计简述:对目前读者库内存书进行统计数据流来源:图书管理模块数据流去向:图书维护模块数据流组成：图书编号+图书名+条形码号+出版社+出版日期+入库日期+作者+单价+数量等数据流编号： D20数据流名称：借阅情况统计简述：对目前外借的、不在读者库的图书进行统计数据流来源：图书管理模块数据流去向：图书维护模块数据流组成：图书编号+图书名+条形码号+出版社+出版日期+出库日期+作者+单价+数量+借阅证号等数据流编号:D21数据流名称：读者情况统计简述：对借阅者进行统计数据流来源：图书管理模块数据流去向：图书维护模块数据流组成：借阅证号+图书名+条形码号+出版社+出版日期+出库日期+作者+单价+数量+金额+借阅期限等五．图书馆查询系统流程图图书馆查询系统流程图数据流编号：D05数据流名称：图书检索要求简述:读者要求求得图书检索信息数据流来源：读者输入的检索要求数据流去向:图书库以及检索处理系统数据流组成：图书名+图书编号等数据流编号：D06数据流名称:图书检索结果简述：读者经过在检索系统终端输入检索信息后由检索系统返回的结果数据流来源:检索系统数据流去向：读者数据流组成:图书名+图书编号+图书索引号+图书所在的书架编号等六．读者管理系统数据流程图读者管理系统数据流程图数据流编号:D22数据流名称：读者登陆信息简述:图书管理员对读者登陆信息进行检查数据流来源：图书管理模块数据流去向：检查读者登陆模块数据流组成:管理员编号+借阅证号等数据流编号：D23数据流名称：读者信息简述：图书管理员对读者登陆信息进行记录数据流来源:检查读者登陆模块数据流去向:读者表数据流组成：借阅证号等数据流编号：D24数据流名称：读者查询简述：借阅管理员输入的读者登录信息数据流来源:借阅管理员数据流去向:读者登录检查系统数据流组成：读者姓名+读者编号等数据流编号:D25数据流名称:读者查询结果简述：登录系统在检查读者输入的读者信息后返回个借阅管理员的结果数据流来源：登录系统数据流去向：借阅管理员数据流组成:读者姓名+编号等七．电子读物系统数据流程图电子读物系统数据流程图数据流编号：D13数据流名称：电子读物查询要求简述:读者需要查询的图书信息数据流来源：读者数据流去向：电子读物处理模块数据流组成：图书编号+图书名+出版社等数据流编号：D14数据流名称：电子读物查询结果简述：电子读物处理模块对读者输入的反馈数据流来源:电子读物处理模块数据流去向：读者数据流组成：图书内容+图书所在网站超连接等八．图书馆管理系统数据流程图图书馆管理信息系统1层数据流程图。

长沙理工大学《程序设计实践》课程设计报告邹松林学院计通学院专业计算机科学与技术班级计算机03-05 学号27学生姓名邹松林指导教师卢曼莎课程成绩完成日期2006年9月20号图书馆管理系统数据库分析与设计学生姓名：邹松林指导老师：卢曼莎摘要：图书信息管理系统主要由读者信息管理模块，图书信息管理模块，借阅信息管理模块，系统信息管理模块等组成。

其中又各自分成读者注册，证件修改，用户注销，图书查询，操作记录等子模块。

在设计本系统过程中，我们第一步由自顶而下的需求分析概括设计出系统总模块的数据流图，再设计个子模块的相应数据流图，列出数据流信息及数据字典；第二步概念设计在需求分析基础上用E-R图表示出数据及相互间联系，采用先作子图，再合并成初步E-R图，进行修改和重构后得到基本E-R图；第三步逻辑设计，在SQL Server的设计环境下把图书馆管理系统E-R图转化为成逻辑数据模型表示的逻辑模式，同时实现数据模型的优化和数据模式的规范化；第四步进行物理设计设计数据的内模式，确定数据的存储结构，存取路径，存储空间分配等等，具体形式为表，视图，索引的建立。

关键字：数据库，SQL语言，MS SQL Server，图书管理1 需求分析用户的需求具体体现在各种信息的提供、保存、更新和查询，这就要求数据库结构能充分满足各种信息的输入和输出。

收集基本数据，数据结构以及数据处理的流程，为后面的具体设计打下基础。

在仔细分析调查有关图书馆管理信息需求的基础上，我们主要考虑以下几个方面的需求：1) 用户需求：图书用户要求计算机系统和SQL Server所工作的范围；2) 应用资源：数据库应用的平台包括物理平台和图书等；3) 应用质量和可靠性要求：包括操作人员素质和系统的纠错能力等1.1 项目名称：图书馆信息管理系统1.2 项目背景和内容概要对图书馆管理信息系统进行详细地分析后，我们将系统分为以下几个模块：借阅管理模块、借书证信息管理模块、图书信息管理模块、系统管理模块。

摘要数据库原理及应用课程设计是软件工程专业集中实践性环节之一,是学习完《数据库原理及应用》课程后进行的一次全面的综合练习。

其目的在于加深对数据库基础理论和基本知识的理解，掌握使用数据库进行软件设计的基本方法,提高运用数据库解决实际问题的能力，最终实现对于给定的应用环境，构造最优的数据库模式，建立数据库及其应用系统，使之能够有效地存储数据,满足各种用户的应用需求(信息要求和处理要求）。

数据库及其应用系统是具有管理功能的计算机系统,而数据库原理及应用课程设计在开发应用程序中至关重要，合理的数据表结构不尽有利于软件的快速开发，而且有利于以后对软件的维护.目前，我国的科技水平高速发展，计算机作为今天使用最广的现代化工具已深入到各个领域，并且正在成为未来社会——信息社会的重要支柱。

在这样的大背景下，现代图书馆的管理方式，资源建设等方面都发生了重大变化，这种变化表现在图书馆工作，管理和服务平台发生的变化,图书馆不再是传统的手工操作,人工管理,而是全面实行计算机管理.一个简单的图书管理系统包括图书馆内书籍的信息、学校在校学生的信息以及学生的借阅信息.系统在IBMDB2平台上用SQL语言来编写实现。

此系统功能分为面向学生和面向管理员两部分,其中学生可以进行借阅、续借、归还和查询书籍等操作，管理员可以完成书籍和学生的增加，删除和修改以及对学生，借阅、续借、归还的确认.关键词：SQL语言；数据库设计；图书管理系统目录1需求分析．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1 1.1需求分析过程．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1 1。

2数据字典．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2 2概念模式设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3 2.1实体．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3 2。

图书馆管理系统数据库分析与设计一、 需求分析用户的需求具体体现在各种信息的提供，保存，更新和查询，这就要求数据库结构能够充分满足各种信息的输入和输出。

在调查有关图书馆管理信息需求的基础上，我们主要考虑以下几方面的需求：1 图书馆读者需求2 图书馆管理人员需求3 数据的可靠性和数据的输入，查询的方便快捷性对图书馆管理信息系统分析后，我们将系统分为几个模块：借阅管理模块，读者信息管理模块，图书信息管理模块，系统管理模块。

其主要功能如下：1 借阅管理模块主要功能如下：⑴为读者办理，修改，注销借书证，输入读者借书证基本信息等，定制读者的借阅权限⑵通过借书证查询图书信息，借出图书信息，借阅图书借出的图书不能在当天归还。

每次借阅后读者最多可以续借一册图书一次。

⑶读者还书程序及管理人员的处理程序：对于超期的图书，图书管理系统将自动向读者电子邮箱中发一封电子邮件催还图书。

在本馆所借的文献资料，均应在规定的期限内按时归还。

逾期不还者，将分别按以下规定处理：中文图书借阅：每册每天罚款0.2元。

新书借阅和外文图书借阅：每册每天罚款0.5元。

在超期图书归还并缴清罚款之前，读者不可借阅图书；超期图书也不能续借。

2读者信息管理模块主要功能如下：⑴读者基本信息的输入，如：编号，姓名、性别、类型（学生、教师等）、单位、电子信箱等⑵读者信息的修改，注销等功能⑶添加新的读者及其信息等3图书信息管理模块主要功能如下：⑴制作书籍的各种信息管理，如：所属藏馆，新旧书，中外文分类，名称、作者、ISBN 号、出版地、出版社、出版时间、字数、单价、内容简介、所属分类号等⑵书籍信息的修改，新图书的入库管理和废弃图书信息的注销等4系统管理模块主要功能如下：⑴用户登陆⑵修改密码⑶添加，注销用户二、E-R图根据以上分析，我们先得出局部E-R图，然后得出整体E-R图：1 借书系统E-R 图图中各实体属性如下:读者：编号、姓名、层次（专科生、本科生、研究生）、性别、类型（学生、教师等）、单位、电子信箱借书证：借书证号、编号、姓名、借阅册数、借期、是否允许续借、续借期限 书本：图书编号、名称、作者、ISBN 号、出版地、出版社、出版时间、字数、单价、内容简介、所属分类号、中外新（中文书、外文书、新书）库存表：图书编号、所属藏馆借出信息：图书编号、借书证号、借书日期、归还日期读者办理借书证借查借出信息书本出库存表2 还书系统E-R 图：读者：编号、姓名、层次（专科生、本科生、研究生）、性别、类型（学生、教师等）、单位、电子信箱借书证：借书证号、编号、姓名、借阅册数、借期、是否允许续借、续借期限 书本：图书编号、名称、作者、ISBN 号、出版地、出版社、出版时间、字数、单价、内容简介、所属分类号、中外新（中文书、外文书、新书）库存表：图书编号、所属藏馆借出信息：图书编号、借书证号、借书日期、归还日期 管理员：管理员编号、管理员姓名、登陆密码读者办还借书证书本出库存表借出信息催管理员检超期罚款3整体图书管理系统E-R 图：读者：编号、姓名、层次（专科生、本科生、研究生）、性别、类型（学生、教师等）、单位、电子信箱借书证：借书证号、编号、姓名、借阅册数、借期、是否允许续借、续借期限 书本：图书编号、名称、作者、ISBN 号、出版地、出版社、出版时间、字数、单价、内容简介、所属分类号、中外新（中文书、外文书、新书）库存表：图书编号、所属藏馆借出信息：图书编号、借书证号、借书日期、归还日期 管理员：管理员编号、管理员姓名、登陆密码读者办借书证借书本出催检库存表借出信息管理员查超期罚款不可当天借还三、数据字典属性名 数据类型 域 约束 编号 字符型 2201110001-2201110900姓名 字符型层次 字符型性别 字符型类型 字符型单位 字符型电子信箱 字符型借书证号 字符型 020*******-0201000900借阅册数 数值型借期 数值型是否允许续借 字符型 是或否 续借期限 字符型名称 字符型作者 字符型ISBN号 字符型出版地 字符型出版社 字符型出版时间 日期型字数 数值型单价 数值型内容简介 字符型所属分类号 字符型中外新 字符型图书编号 字符型 A01-B84所属藏馆 字符型借书日期 日期型归还日期 日期型管理员编号 字符型管理员姓名 字符型登陆密码 字符型。

第一章引言1.1系统概述图书管理信息系统是典型的信息管理系统（MIS），其开发主要包括后台数据库的建立和维护以及前端应用程序的开发两个方面。

对于前者要求建立起数据一致性和完整性强，数据安全性好的库。

而对于后者则要求应用程序的功能完备，易用等特点。

经过分析，我们使用了MICROSOFT公司的VISUAL BASIC 6。

0开发工具，利用其提供的面向对象的开发工具，尤其是数据库窗口这一功能方便而简捷操作数据库的智能化对象.首先短时间内建立系统应用原型，然后，对初始原型系统进行需求迭代，不断修改和改进，直到形成用户满意的可行系统。

1。

2项目开发背景为了适应现代社会人们强烈的时间观念，提高效率,管理信息系统在各个领域得到了广泛应用.管理信息系统是一个以人为主导，利用计算机硬件，软件,网络通信设备以及其他办公设备，进行信息的收集，传输，加工,储存，更新和维护的有机系统.图书管理系统将会给图书管理带来极大的方便。

该软件是以VB编程语言为实现语言，具有完善的数据库功能.通过软件文档可以使使用者了解本软件的基本工作原理。

操作人员只需输入一些简单的汉字、数字，即可达到自己的目标。

该软件是专门针对图书馆管理而开发的专业软件,适用于图书馆的图书管理、读者借书管理，还书管理及查询.软件集成了图书馆工作数据的录入、维护、统计、查询等一系列功能，对于帮助图书馆提高管理水平大有裨益。

1。

3。

运行环境模块采用Visual Basic 6.0为编程语言，在数据库连接上采用了数据库系统Microsoft office Access 2003。

第二章可行性分析2。

1技术可行性根据现有的技术条件,我们以基本达到图书管理系统的要求，物理资源已基本具备,具备实时处理能力和批处理能力,有足够的数据库管理系统的功能。

2。

2经济可行性系统已基本达到资金可得性和经济合理性的双重要求.2.3社会可行性在当前操作环境下能正常运行,所建立信息系统能在图书馆内实现.新系统的组织结构图已基本画出,其目标是最短的时间内建立新系统的逻辑模型.要求本系统具有较强的功能，较高的可靠性，安全性和易维护性,具有较高的伸缩性和可移植性。

软件产品开发需求模型(DFD 和DD)数据字典是关于数据的信息的集合，对数据流程图中的各个元素做完整的定义与说明，是数据流程图的补充工具。

数据流图和数据字典共同构成系统的逻辑模型。

数据字典由下列六类元素的定义组成： （1）数据流（2）数据项：是“不可再分”的数据单位，是数据的最小组成单位。

（3）数据结构（4）数据存储：数据存储是数据结构停留或保存的场所。

（5）处理逻辑 （6）外部实体在第一层和第二层数据流图的定义之后，我们都已经详细定义了数据字典的各元素。

对于各数据项的详细符号描述，见实验二的《软件概要设计说明》中的“软件数据结构设计”。

一、 数据流图：1． 网上购书电子商务系统数据流程图（第一层）DBMS1.1暂存订单DBMS1.2书籍库存DBMS1.3采购订单DBMS1.4销售历史DBMS1.6应付款明细帐DBMS1.5应收款明细帐DBMS1.7总帐数据流图说明：（DD）1．1 E：外部项1．2 P：处理逻辑1．3 F：数据流共有FBMS1.1～FBMS1.10这10个数据流，分别描述如下：（1）数据流名称：FBMS1.1数据流说明：用户登入（2）数据流名称：FBMS1.2数据流说明：密码修改（3）数据流名称：FBMS1.3数据流说明：顾客的订单（4）数据流名称：FBMS1.4（5）数据流名称：FBMS1.5（6）数据流名称：FBMS1.6数据流说明：送货人给顾客的收据（发货票）（7）数据流名称：FBMS1.7（8）数据流名称：FBMS1.8（9）数据流名称：FBMS1.9（10）数据流名称：FBMS1.101．4 D：数据存储描述如下：（1）数据存储代号：DBMS1.1 数据存储名称：暂存订单（2）数据存储代号：DBMS1.2（3）数据存储代号：DBMS1.3（4）数据存储代号：DBMS1.4 数据存储名称：销售历史（5）数据存储代号：DBMS1.5 数据存储名称：帐目。
