泰克、安捷伦、力科三大厂家示波器比较
高端：
PC中包括的高速总线有USB，DDR，SATA(Serial Advanced Technology Attachment串行高级技术附件，一种基于行业标准的串行硬件驱动器接口），PCIE，HT(HyperTransport的简称。
HyperTransport本质是一种为主板上的集成电路互连而设计的端到端总线技术，目的是加速芯片间的数据传输速度。
)，QPI(Intel的QuickPath Interconnect技术缩写为QPI，译为快速通道互联。
事实上它的官方名字叫做CSI，Common System Interface公共系统界面，用来实现芯片之间的直接互联，而不是在通过FSB连接到北桥，矛头直指AMD的HT总线。
)，还有媒介方面的DisplayPort,HDMI ,最熟悉的US B 速度为480M bps,SATA 2 为3Gbps,PCIE 2为5Gbps。
以最少bit rate来计算，。

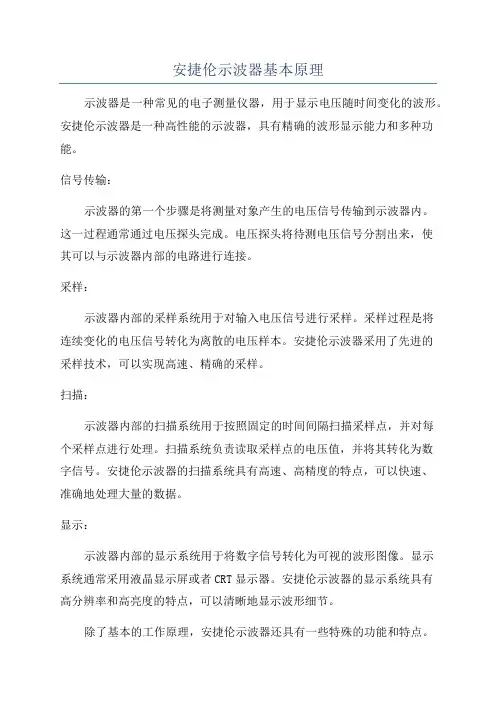

安捷伦示波器基本原理
示波器是一种常见的电子测量仪器，用于显示电压随时间变化的波形。
安捷伦示波器是一种高性能的示波器，具有精确的波形显示能力和多种功能。
信号传输：
示波器的第一个步骤是将测量对象产生的电压信号传输到示波器内。
这一过程通常通过电压探头完成。
电压探头将待测电压信号分割出来，使
其可以与示波器内部的电路进行连接。
采样：
示波器内部的采样系统用于对输入电压信号进行采样。
采样过程是将
连续变化的电压信号转化为离散的电压样本。
安捷伦示波器采用了先进的
采样技术，可以实现高速、精确的采样。
扫描：
示波器内部的扫描系统用于按照固定的时间间隔扫描采样点，并对每
个采样点进行处理。
扫描系统负责读取采样点的电压值，并将其转化为数
字信号。
安捷伦示波器的扫描系统具有高速、高精度的特点，可以快速、
准确地处理大量的数据。
显示：
示波器内部的显示系统用于将数字信号转化为可视的波形图像。
显示
系统通常采用液晶显示屏或者CRT显示器。
安捷伦示波器的显示系统具有
高分辨率和高亮度的特点，可以清晰地显示波形细节。
除了基本的工作原理，安捷伦示波器还具有一些特殊的功能和特点。
波形捕捉和保存：
自动测量功能：
信号分析功能：
总结：
安捷伦示波器是一种高性能的电子测量仪器，具有精确的波形显示能力和多种功能。
它的基本工作原理包括信号传输、采样、扫描和显示四个步骤。
安捷伦示波器还具有波形捕捉和保存、自动测量功能以及信号分析功能等特点，可以满足不同领域的测量需求。
dsox3022t简单使用手册一、产品简介dsox3022t是安捷伦公司推出的一款高性能数字存储示波器，具备2个模拟通道，采样率高达200MS/s，能满足大多数常规的测试需求。
其配备的PC-Link功能还可以实现与PC的实时数据传输，方便用户进行后处理或数据分析。
二、操作界面与按钮功能显示屏：主界面为10.4英寸TFT液晶显示屏，可以清晰地显示波形。
电源开关：位于设备后部，接通电源时为绿色。
通道选择：通过上下左右四个箭头按钮选择不同的通道。
触发方式选择：在屏幕上选择适当的触发方式，如边沿、脉宽等。
参数设置：调整垂直增益、水平时基等参数，确保波形的准确显示。
保存与导出：通过“文件”菜单，可以将当前波形保存为CSV或PNG格式，或通过以太网接口导出。
三、基本操作流程开启电源：确保电源开关处于绿色接通状态。
连接信号源：将需要测试的信号线接入示波器的对应通道。
调整参数：根据测试需求，调整垂直增益、水平时基等参数。
选择触发方式：根据信号特性选择合适的触发方式，确保波形的稳定显示。
开始测试：按下“运行/停止”按钮，开始采集和显示波形。
保存与导出数据：测试完毕后，可以保存当前波形或导出数据至PC进行进一步分析。
四、注意事项1.使用前确保电源电压与示波器要求的电压匹配。
2.避免在强磁场或高频环境中使用，以免影响测试结果。
3.定期检查电缆连接，确保信号传输的稳定性。
4.长时间不使用时，建议关闭示波器以延长使用寿命。
5.遵守当地法律法规，避免在禁止使用无线电设备的区域使用。
6.如遇紧急情况，请立即断开电源并联系专业人员。
五、保养与维护1.定期清洁示波器表面，保持清洁干燥。
2.根据需要更换消耗品，如探头、电缆等。
3.建议定期进行校准，以保证测试的准确性。
4.如遇硬件故障，请勿自行拆解修理，应联系安捷伦公司或授权维修中心。
通过以上简单介绍，您应该对dsox3022t数字存储示波器的使用有了基本的了解。
MSO/DPO3000系列与安捷伦MSO/DSO7000A系列比较竞争比较资料 串行触发和解码泰克MSO/DPO3000系列串行总线支持 – 所有型号都支持I2C, SPI, CAN, LIN, RS232/422/485/ UART和I2S/LJ/RJ/TDM 总线显示 – 同时查看最多2条串行总线 总线解码 – 解码总线上的每个数据包，并用十六进制、二进 制、十进制或ASCII显示值 串行触发 – 触发数据包内容 事件表 – 以表格列表形式查看捕获的数据包 没有事件表 搜索 – Wave Inspector®导航功能自动搜索和标记数据包内 容上的用户自定义事件 没有自动搜索功能向右卷动，部分解码后 的文字位移；现在其与 数据没有时间相关安捷伦MSO/DSO7000A系列串行总线支持 – I2C, SPI, CAN, LIN, RS-232/UART ( 仅适用于4通道产品) 总线显示 – 只显示一条串行总线，且固定在屏幕底部 总线解码 – 以十六进制使用硬件解码总线上的每个数 据包，但并不是一直在时间上对准 串行触发 – 触发数据包内容。
标配串行触发有限导航和搜索泰克MSO/DPO3000 安捷伦MSO/DSO7000A只使用水平标度控制功能进 行缩放 手动滚动水平位置，滚动数 据 没有自动搜索功能 Wave Inspector® 控制 功能 卷动/缩放控制，简便地 滚动长记录 播放/暂停按钮，在屏幕 中自动滚动波形 搜索/标记控制功能，搜 索感兴趣的事件，标记 事件，然后按标记浏览 记录主要技术数据比较泰克 MSO/DPO3000系列 通道数量 带宽 100, 300, 500 MHz 最大采样率 (所有通道打开) 最大记录长度 (所有通道打 开) 输入阻抗 导航和搜索 电源测量 (选配) 2.5 GS/s 5 M点 1MΩ, 75Ω, 50Ω Wave Inspector® 控制 功能 内置 2, 4 (+16条数字通道 MSO) 安捷伦 MSO/DSO7000A系列 2, 4 (+16条数字通道 MSO) 100, 350, 500 MHz, 1 GHz 4 GS/s (1 GHz型号) 2 GS/s (所有其它型号) 4 M点 1MΩ, 50Ω 水平位置, 缩放 基于PC按水平位置导航 没有自动搜索功能/mso3000MSO/DPO3000系列与安捷伦MSO/DSO7000A系列比较竞争比较资料 捕获间歇性脉冲泰克MSO/DPO3000系列>50,000 wfms/s最大波形捕获速率安捷伦MSO/DSO7000A系列100,000 wfms/s最大波形捕获速率用不同颜色表示不同通道 辉度等级，显示发生频次 在停止时保留辉度等级 另外还提供了可变余辉在辉度模式下没有辉度等级 – 不管是 正在运行还是停止运行 在停止运行时不能区分通道历史，只 能区分最后一次采集 没有可变余辉测量和通道数学运算泰克MSO/DPO3000可以使用所有记录长度 – 测量、平均和数学 运算高达5 M点，FFT高达1 M点 高级数学运算，支持任意表达式 使用屏幕或光标进行选通测量 数学运算选项有限 除缩放外，没有选通控制功能使用MSO进行数字调试安捷伦MSO/DSO7000A测量、平均、FFT和数学运算只使 用1000个显示的点泰克MSO/DPO3000采样率与使用的通道数量无关 记录长度与使用的通道数量无关 绿色轨迹表示逻辑值高(1)，蓝色轨迹表 示逻辑值低(0) 总线波形可以在显示屏内部移动 时钟输入或非时钟输入并行总线解码安捷伦MSO/DSO7000A在使用两个适配夹时采样率下降一半 在使用数字通道时会降低记录长度 逻辑值低和逻辑值高之间没有颜色差 异 总线波形固定在显示屏底部 没有时钟输入并行总线解码由于总线没有时钟输入，所以 显示了中间状态时钟输入总线没有显示中间状态/mso3000© 2009 Tektronix 6/09 GB/WOW 3GC-24009-0。
安捷伦科技推出示波器MSO/DSO，
安捷伦科技推出示波器MSO/DSO，具备硬件加速“搜索和导航”功能
安捷伦科技公司日前宣布推出14款种最新型号的InfiniiVision 7000 系列示波器，进一步扩展其混合信号示波器和数字存储示波器产品系列。
这些新型示波器提供100MHz至1GHz的带宽范围。
除了传统的模拟信号特征，这些示波器还新增了数字信号捕获、串行总线触发与解码功能。
定制的集成电路能够执行硬件加速操作，并每秒在屏幕上显示高达100,000个波形，以便设计人员捕获大量的信号细节和偶发间歇性事件。
计算机、通信、半导体、航空航天/国防、汽车和无线通信等几乎所有电子领域的设计和测试团队，都在持续进行复杂程度日益复杂提高的硬件设计。
示波器已经成为是设计人员对其设计进行测试和调试的最主要工具。
Agilent InfiniiVision 7000B系列示波器可为采用数字控制信号或串行总线通信方案的设计人员提供最佳的信号可视性。
Agilent InfiniiVision 7000B系列示波器的优点包括：
o最大的显示屏：所有InfiniiVision 7000B系列型号都配有同类产品中最大的12.1英寸显示屏，显示面积几乎比市场上的其他任何一款显示器都大了近40%。
使用更大尺寸的显示屏，用户能够同时查看多达20个基于串行协议的通道。
