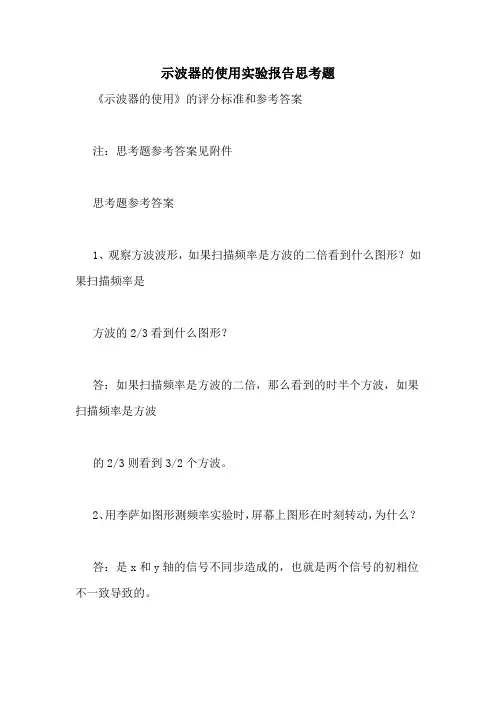

示波器的使用实验报告思考题

示波器的使用实验报告思考题《示波器的使用》的评分标准和参考答案注：思考题参考答案见附件思考题参考答案1、观察方波波形，如果扫描频率是方波的二倍看到什么图形？如果扫描频率是方波的2/3看到什么图形？答：如果扫描频率是方波的二倍，那么看到的时半个方波，如果扫描频率是方波的2/3则看到3/2个方波。

2、用李萨如图形测频率实验时，屏幕上图形在时刻转动，为什么？答：是x和y轴的信号不同步造成的，也就是两个信号的初相位不一致导致的。

3、如果示波器的扫描频率远大于或小于Y么波形？（试先从扫描频率等于正弦信号频率的2（或1/23（或1/3）……倍考虑，然后推广到n（或1/n答：如果示波器的扫描频率远大于Y2个、3个、4个．．．nY轴正弦波信号的频率时，将看到1/2、1/3、1/44、如果示波器是好的，但当Y直亮线，试问，应调哪几个旋钮？答：证明xx输入信号，或者是否将扫描置于x-y档。

示波器的使用【实验简介】示波器是用来显示被观测信号的波形的电子测量仪器，与其他测量仪器相比，示波器具有以下优点：能够显示出被测信号的波形；对被测系统的影响小；具有较高的灵敏度；动态范围大，过载能力强；容易组成综合测试仪器，从而扩大使用范围；可以描绘出任何两个周期量的函数关系曲线。

从而把原来非常抽象的、看不见的电变化过程转换成在屏幕上看得见的真实图像。

在电子测量与测试仪器中，示波器的使用范围非常广泛，它可以表征的所有参数，如电压、电流、时间、频率和相位差等。

若配以适当的传感器，还可以对温度、压力、密度、距离、声、光、冲击等非电量进行测量。

正确使用示波器是进行电子测量的前提。

第一台示波器由一只示波管，一个电源和一个简单的扫描电路组成。

发展到今天已经由通用示波器到取样示波器、记忆示波器、数字示波器、逻辑示波器、智能化示波器等近十大系列，示波器广泛应用在工业、科研、国防等很多领域中。

Karl Ferdinand Braun生平简介1909年的诺贝尔物理奖得主Karl Ferdinand Braun于1897年发明世界上第一台阴极射线管示波器，至今许多德国人仍称CRT为布朗管(Braun Tube)。

示波器的使用实验报告示波器的使用实验报告「篇一」【实验目的】1、了解示波器显示波形的原理，了解示波器各主要组成部分及它们之间的联系和配合；2、熟悉使用示波器的基本方法，学会用示波器测量波形的电压幅度和频率；3、观察李萨如图形。

【实验仪器】1、双踪示波器 GOS-6021型1台2、函数信号发生器YB1602型 1台3、连接线示波器专用 2根示波器和信号发生器的使用说明请熟读常用仪器部分。

[实验原理]示波器由示波管、扫描同步系统、Y轴和X轴放大系统和电源四部分组成。

1、示波管如图所示，左端为一电子枪，电子枪加热后发出一束电子，电子经电场加速以高速打在右端的荧光屏上，屏上的荧光物发光形成一亮点。

亮点在偏转板电压的作用下，位置也随之改变。

在一定范围内，亮点的位移与偏转板上所加电压成正比。

示波管结构简图示波管内的偏转板2、扫描与同步的作用如果在X轴偏转板加上波形为锯齿形的电压，在荧光屏上看到的是一条水平线，如图图扫描的作用及其显示如果在Y轴偏转板上加正弦电压，而X轴偏转板不加任何电压，则电子束的亮点在纵方向随时间作正弦式振荡，在横方向不动。

我们看到的将是一条垂直的亮线，如图如果在Y轴偏转板上加正弦电压，又在X轴偏转板上加锯齿形电压，则荧光屏上的`亮点将同时进行方向互相垂直的两种位移，其合成原理如图所示，描出了正弦图形。

如果正弦波与锯齿波的周期（频率）相同，这个正弦图形将稳定地停在荧光屏上。

但如果正弦波与锯齿波的周期稍有不同，则第二次所描出的曲线将和第一次的曲线位置稍微错开，在荧光屏上将看到不稳定的图形或不断地移动的图形，甚至很复杂的图形。

由此可见：（1）要想看到Y轴偏转板电压的图形，必须加上X轴偏转板电压把它展开，这个过程称为扫描。

如果要显示的波形不畸变，扫描必须是线性的，即必须加锯齿波。

（2）要使显示的波形稳定，Y轴偏转板电压频率与X轴偏转板电压频率的比值必须是整数，即：fynn=1,2,3, fx示波器中的锯齿扫描电压的频率虽然可调，但要准确的满足上式，光靠人工调节还是不够的，待测电压的频率越高，越难满足上述条件。

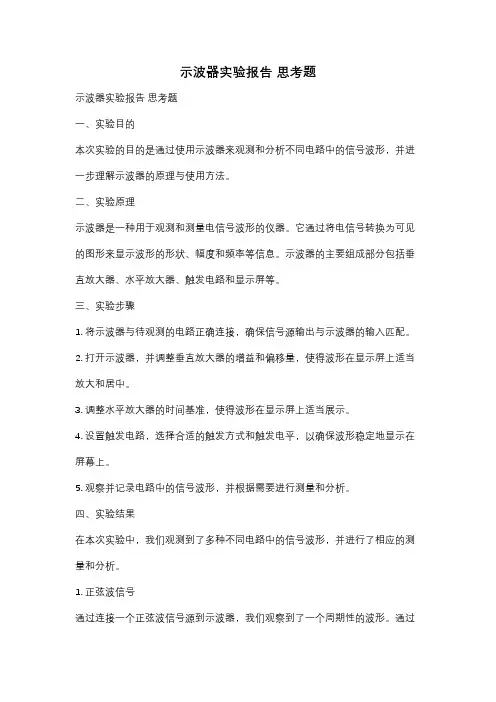

示波器实验报告思考题示波器实验报告思考题一、实验目的本次实验的目的是通过使用示波器来观测和分析不同电路中的信号波形，并进一步理解示波器的原理与使用方法。

二、实验原理示波器是一种用于观测和测量电信号波形的仪器。

它通过将电信号转换为可见的图形来显示波形的形状、幅度和频率等信息。

示波器的主要组成部分包括垂直放大器、水平放大器、触发电路和显示屏等。

三、实验步骤1. 将示波器与待观测的电路正确连接，确保信号源输出与示波器的输入匹配。

2. 打开示波器，并调整垂直放大器的增益和偏移量，使得波形在显示屏上适当放大和居中。

3. 调整水平放大器的时间基准，使得波形在显示屏上适当展示。

4. 设置触发电路，选择合适的触发方式和触发电平，以确保波形稳定地显示在屏幕上。

5. 观察并记录电路中的信号波形，并根据需要进行测量和分析。

四、实验结果在本次实验中，我们观测到了多种不同电路中的信号波形，并进行了相应的测量和分析。

1. 正弦波信号通过连接一个正弦波信号源到示波器，我们观察到了一个周期性的波形。

通过测量峰峰值和频率，我们可以计算出该信号的幅度和周期。

2. 方波信号通过连接一个方波信号源到示波器，我们观察到了一个由高电平和低电平交替组成的波形。

通过测量上升时间和下降时间，我们可以计算出该信号的上升沿和下降沿的时间。

3. 脉冲信号通过连接一个脉冲信号源到示波器，我们观察到了一个短暂的高电平信号。

通过测量脉冲宽度和占空比，我们可以计算出该信号的宽度和高电平占总周期的比例。

五、实验分析通过观察和测量不同电路中的信号波形，我们可以进一步分析电路的性能和特点。

1. 幅度与频率关系我们可以通过改变信号源的幅度和频率来观察示波器上的波形变化。

通过实验发现，增大信号源的幅度会使波形在示波器上更大幅度地显示，而增大信号源的频率会使波形在示波器上显示得更密集。

2. 波形失真分析在实际电路中，由于电路元件的非线性特性或传输线的衰减等原因，信号波形可能会发生失真。

大物实验示波器的使用实验报告篇一：模拟示波器的使用实验报告模拟示波器的使用·实验目的1. 了解示波器的基本原理及基本使用方法；2. 掌握用示波器观察一路不同型电压信号的方法；3. 掌握观察利萨如图形的方法，了解利萨如图形测量未知正弦信号的频率的方法.·实验原理1. 示波器显示波形原理若在示波器CH1或CH2端加上正弦波，在示波器的X偏转板加上锯齿波，当锯齿波电压的变化周期与正弦波电压成整数倍时时，可以显示完整的周期的正弦波形；若在示波器CH1和CH2同时加上正弦波，在示波器的X 偏转板上加上示波器的锯齿波，则在荧光屏上将的到两个正弦波，即为双踪显示.同理可得双踪显示的方波.2. 利用利萨如图测正弦电压的频率基本原理将被测正弦信号1加到y偏转板，将参考正弦信号2加到x偏转板，当两者的频率之比是整数时，在荧光屏上将出现利萨如图.对稳定不动的图形分别做水平直线和竖直直线与图形相切，设水平线上及竖直线上的切点数之比可得两信号的频率之比·实验内容及步骤1. 连接实验仪器电路，设置好函数信号发生器、示波器.2. 用示波器观察一路电压信号(1) 在示波器CH1和YCH2分别加上500Hz和500Hz的正弦波，调节示波器至波形稳定，记录在坐标纸上.(2) 在示波器CH1和YCH2分别加上500Hz和500Hz的方波，调节示波器至波形稳定，记录在坐标纸上.(3) 分别计算两者的相对误差3. 用示波器观察李萨如图形若在示波器CH1和CH2同时加上正弦波，开至X-Y档，调节两输入端的频率比值分别为1:3，1:2，2:3，1:1，3:2，2:1，微调输入信号的频率至图象稳定，记录在坐标纸上.·实验记录（见坐标纸）·误差分析观察电压信号时正弦波1：频率相对误差?f?fA?f’A测fAA?V’A测VAfB?f’B测fBB?V’B测VB?100%?4999.98?4950?100%?1.0% 1.010电压相对误差?V?正弦波2：频率相对误差?f??100%??100%?500?499?100%?0.2% 5001.024?1.000?100%?2.3% 1.024 电压相对误差?V??100%?方波1：频率相对误差?f?fA?f’A测fAA?V’A测VA?100%?4999.94?4940?100%?1.2% 20.2540.1?40?100%?0.25% 40电压相对误差?V??100%?占空比相对误差?D?正弦波2：频率相对误差?f?DA?D’A测DA?100%?fB?f’B测fBB?V’B测VB?100%?500?489?100%?2.2% 5001.035?1.000?100%?3.4% 1.03530.1?30?100%?0.33% 30 电压相对误差?V??100%? 占空比相对误差?D?DB?D’B测DB?100%?相关分析：（出现误差的可能原因）1.两个输入端口输入的信号相互影响，无法达到完全协调；2.示波器的图象上显示的荧光线较粗，读数时会有误差；3.示波器内部系统存在系统误差.·课后习题1．实验时调不出待观测的正弦波形可能的原因是什么?(1)触发源没有调节好；(2)水平扫描电压大小不合适；(3)电路发生故障或接触不良.2．为什么实验观察的李萨如图形不是特别稳定，需要什么方法才能做到稳定？固定一个输入端的频率，调节另一个输入端的输入频率即可.(不能使用同步按钮，也不能调节触发)3．用示波器观测周期为 0.2ms 的正弦电压，若在荧光屏上呈现了 3 个完整而稳定的正弦波形，扫描电压的周期等于多少毫秒？为什么？扫描波T=0.2ms*3=0.6ms呈现了3个完整而稳定的正弦波形，相当于锯齿扫描波行进了1个周期的时间内观测的正弦电压行进了3个周期，故扫描波的周期为观测的正弦波的3倍.篇二：大学物理实验示波器实验报告示波器的使用【实验简介】示波器是用来显示被观测信号的波形的电子测量仪器，与其他测量仪器相比，示波器具有以下优点：能够显示出被测信号的波形；对被测系统的影响小；具有较高的灵敏度；动态范围大，过载能力强；容易组成综合测试仪器，从而扩大使用范围；可以描绘出任何两个周期量的函数关系曲线。

示波器的使用实验报告思考题实验报告：示波器的使用摘要：本实验主要是了解示波器的基本操作与使用，包括示波器的调节、放大、测量等。

通过实验，我们亲身体验到了示波器的实用性和功能性。

实验中不可避免会遇到一些问题和困难，但通过仔细观察和观察，我们成功地完成了实验。

一、引言示波器是一种测量仪器，主要用于测量电压和电流的图像。

它可以将一定数量的图像转换成电信号输出，以便于对这些信号进行测量和检查。

在本实验中，我们主要学习如何使用示波器进行电路的检测和测量。

二、实验内容1.示波器的基本概念及使用示波器是一种电子测量仪器，使用范围十分广泛，包括电子、信息、通信、军事、计算机等多个领域。

首先，我们需要掌握示波器的基本使用方法：（1）调节示波器的放大倍数。

示波器的放大倍数调节主要有沿比、扫描和视图三种。

根据需要选择不同的放大倍数。

（2）示波器测量波形的稳定性和幅度。

示波器显示的抖动幅度可以测量波形的稳定性；幅度调节可以测量波形幅度大小和波形信号的强度。

（3）示波器的频率测量和事件计数功能。

通过细心的调节示波器的频率，可以精确地测量电路的频率和精度。

同时，示波器也可以用来计算电路事件的数量。

2.使用示波器测量电路的振荡频率在本实验中，我们选取的模拟示波器来进一步了解其功能和特点。

通过实践，我们了解到示波器的各项特性，以及如何正确地使用示波器来测量电路的振荡频率。

三、实验结果及分析通过对示波器的实践操作，我们对其功能和使用方法有了更加深入的了解。

我们成功地利用示波器来测量电路的振荡频率，并获得了精确的测量数据。

实验中出现了一些小问题，但是通过大家的共同努力，我们克服了这些困难，圆满地完成了实验任务。

四、实验结论示波器是一种高精度的测量仪器，可以应用于各种电路的检测和测量。

通过本次实验，我们深入了解了示波器的基本操作和使用方法，掌握了常规电路的测试方法，积累了不少宝贵的实践经验。

五、思考题1.你能不能简述示波器主要测量什么？示波器主要测量电路中的电压和电流的图像，可以将一定数量的图像转换成电信号输出，以便于对这些信号进行测量和检查。

示波器的使用实验报告思考题（文章一）：示波器使用思考题答案《示波器的使用》的评分标准和参考答案注：思考题参考答案见附件思考题参考答案（1）、观察方波波形，如果扫描频率是方波的二倍看到什么图形？如果扫描频率是方波的2/3看到什么图形？答：如果扫描频率是方波的二倍，那么看到的时半个方波，如果扫描频率是方波的2/3则看到3/2个方波。

（2）、用李萨如图形测频率实验时，屏幕上图形在时刻转动，为什么？答：是x和y轴的信号不同步造成的，也就是两个信号的初相位不一致导致的。

（3）、如果示波器的扫描频率远大于或小于Y么波形？（试先从扫描频率等于正弦信号频率的2（或1/23（或1/3）……倍考虑，然后推广到n（或1/n 答：如果示波器的扫描频率远大于Y2个、3个、4个．．．nY轴正弦波信号的频率时，将看到1/（2）、1/（3）、1/4（4）、如果示波器是好的，但当Y直亮线，试问，应调哪几个旋钮？答：证明xx输入信号，或者是否将扫描置于x-y档。

（文章二）：大学物理实验示波器实验报告示波器的使用【实验简介】示波器是用来显示被观测信号的波形的电子测量仪器，与其他测量仪器相比，示波器具有以下优点：能够显示出被测信号的波形；对被测系统的影响小；具有较高的灵敏度；动态范围大，过载能力强；容易组成综合测试仪器，从而扩大使用范围；可以描绘出任何两个周期量的函数关系曲线。

从而把原来非常抽象的、看不见的电变化过程转换成在屏幕上看得见的真实图像。

在电子测量与测试仪器中，示波器的使用范围非常广泛，它可以表征的所有参数，如电压、电流、时间、频率和相位差等。

若配以适当的传感器，还可以对温度、压力、密度、距离、声、光、冲击等非电量进行测量。

正确使用示波器是进行电子测量的前提。

第一台示波器由一只示波管，一个电源和一个简单的扫描电路组成。

发展到今天已经由通用示波器到取样示波器、记忆示波器、数字示波器、逻辑示波器、智能化示波器等近十大系列，示波器广泛应用在工业、科研、国防等很多领域中。

示波器的使用实验报告示波器的使用预习思考题1.示波器的功能是什么？2.扫描同步如何理解？3.什么是李萨如图？1.电子示波器是用来直接显示，观察和测量电压波形机器参数的电子仪器。

2.用每一个触发脉冲产生于同触发电压所对应的触发信号的同相位点，故每次扫描起点会准确地落在同相位点于是每次扫描的起始点会准确地落在同相位点，于是每次扫描出的波形完全重复而稳定地显示被测波的波形。

就是触发扫描实现同步的原理。

3.当示波器在Y轴与X轴同时输入正弦信号电压且他们的频率式简单的整数比时荧光屏上出现各式各样的图形这类图形称作“李萨如图”实验数据记录实验仪器：YB4320F双追踪示波器，SG1642函数信号发生器实验步骤：1.用示波器观察信号波形（1）调节扫描旋钮，使示波器的扫描线至长短适当的稳定水平亮线（2）将信号发生器接到ch1或ch2 输入上，频率选用数百或数千赫兹方式开关及触发源开关的位置与信号输入通道一致的出稳定的波形。

（3）改变输入信号电压的波形，如正弦波，三角波，方波调节扫描微调，以得到2个（4）可以在调节其他该扫描熟悉示波器2.用李萨如图测定频率（1）当示波器在Y轴与X轴同时输入正弦信号电压，且他们的频率式简单的整数比的的荧光屏上出现各种形式的图形，这类图形称作“李萨如图”（2）当fg:fx=1:1时输入fg=50hz.fx=50hz ，绘出一种李萨如图（3）当fg:fx=1:2时输入fg=300hz.fx=200hz，绘出一种李萨如图数据处理如上思考题1.示波器为接通前，有那些注意事项？2.波形不稳定时，应调节那个旋钮？3.为了观察李萨如图，应该怎样设置按钮？4.欲关闭示波器，首先应把那个旋钮扭到最小？1，1。

确定是否接地2。

是否正确连接探头3。

查看所有的终端额定值4。

在是使用一个通道的情况下触发源选的通用一致2.应调节水平微调使之稳定，再调节CH通道3.首先示波器应该在XY轴输入正弦电压，且加上fg与fx上的频率成整数比4.将示波器探头脱开测量电路，将输入选择开关，达到接地位置，关机，如果是模拟示波器的话，需要将聚集旋钮和亮度旋钮调低，然后在关闭电源。

示波器的调整和使用实验报告示波器的调整和使用实验报告引言：示波器是一种常用的电子测量仪器，广泛应用于电子工程、通信工程、医疗设备等领域。

它可以用来观察和测量电信号的波形、幅度、频率等参数，对于电路故障排除和信号分析有着重要的作用。

本实验旨在通过调整示波器的各项参数，并进行实际测量，掌握示波器的正确使用方法。

一、示波器的基本调整1. 亮度和聚焦调整示波器的亮度和聚焦调整对于显示清晰的波形至关重要。

首先，将亮度调节旋钮逆时针旋转至最低，然后逐渐调节至合适的亮度。

接下来，通过旋转聚焦调节旋钮，使波形显示清晰锐利。

2. 触发调整触发是示波器稳定显示波形的关键。

在进行触发调整前，需选择适当的触发源和触发方式。

通常情况下，选择外部触发源，并将触发方式设置为边沿触发。

然后，通过调节触发电平和触发斜率，使波形能够稳定地显示在屏幕上。

3. 垂直和水平调整垂直调整主要是调节信号的幅度和位置。

首先，将示波器的垂直灵敏度调节旋钮设置为合适的量程，使波形能够占满屏幕。

然后，通过调节垂直位移旋钮，使波形在屏幕上的位置合适。

水平调整主要是调节波形的时间基准和位置。

首先，选择合适的时间基准，例如1ms/div或0.1ms/div，以便观察波形的细节。

然后，通过调节水平位移旋钮，使波形在屏幕上的位置合适。

二、示波器的使用方法1. 测量直流电压示波器可以用来测量直流电压。

首先，将示波器的输入通道连接到待测电路的输出端。

然后，选择合适的量程和耦合方式，例如直流耦合。

最后，通过调整垂直灵敏度和水平基准，观察并记录电压波形。

2. 测量交流电压示波器也可以用来测量交流电压。

与测量直流电压类似，首先将示波器的输入通道连接到待测电路的输出端。

然后，选择合适的量程和耦合方式，例如交流耦合。

最后，通过调整垂直灵敏度和水平基准，观察并记录电压波形。

3. 测量频率和周期示波器可以用来测量信号的频率和周期。

首先，将示波器的输入通道连接到待测信号源。

然后，选择合适的触发源和触发方式。

电工学实验报告思考题答案(共9篇) 电工实验思考题答案实验1 常用电子仪器的使用实验报告及思考题1．总结如何正确使用双踪示波器、函数发生器等仪器,用示波器读取被测信号电压值、周期（频率）的方法。

答：要正确使用示波器、函数发生器等仪器，必须要弄清楚这些仪器面板上的每个旋钮及按键的功能，按照正确的操作步骤进行操作．用示波器读取电压时，先要根据示波器的灵敏度，知道屏幕上Y轴方向每一格所代表的电压值，再数出波形在Y轴上所占的总格数h，按公式计算出电压的有效值。

用示波器读取被测信号的周期及频率时，先要根据示波器的扫描速率，知道屏幕上X轴方向每一格所代表的时间，再数出波形在X轴上一个周期所占的格数d，按公式T= d ×ms/cm，，计算相应的周期和频率。

2.欲测量信号波形上任意两点间的电压应如何测量？答：先根据示波器的灵敏度，知道屏幕上Y轴方向每一格所代表的电压值，再数出任意两点间在垂直方向所占的格数，两者相乘即得所测电压。

3.被测信号参数与实验仪器技术指标之间有什么关系，如何根据实验要求选择仪器？答：被测信号参数应在所用仪器规定的指标范围内，应按照所测参量选择相应的仪器。

如示波器、函数发生器、直流或交流稳压电源、万用表、电压表、电流表等。

4.用示波器观察某信号波形时，要达到以下要求，应调节哪些旋纽？①波形清晰；②波形稳定；③改变所显示波形的周期数；④改变所显示波形的幅值。

答：①通过调节聚焦旋钮可使波形更清晰。

②通过配合调节电平、释抑旋钮可使波形稳定。

③调节扫描速度旋钮。

④调节灵敏度旋钮。

实验2 基尔霍夫定律和叠加原理的验证七、实验报告要求及思考题1．说明基尔霍夫定律和叠加原理的正确性。

计算相对误差，并分析误差原因。

答：根据实验数据可得出结论：基尔霍夫定律和叠加原理是完全正确的。

实验中所得的误差的原因可能有以下几点：（1）实验所使用的电压表虽内阻很大，但不可能达到无穷大，电流表虽内阻很小，但不可能为零，所以会产生一定的误差。

大学物理实验报告思考题答案【篇一：大学物理实验思考题答案及解析】>1．在示波器状况良好的情况下，荧光屏看不见亮点，怎样才能找到亮点？显示的图形不清晰怎么办？首先将亮点旋钮调至适中位置,不宜过大,否则损坏荧光屏，也不宜聚焦。

在示波器面板上关掉扫描信号后（如按下x－y键），调节上下位移键或左右位移键。

调整聚焦旋钮，可使图形更清晰。

2．如果正弦电压信号从y轴输入示波器，荧光屏上要看到正弦波，却只显示一条铅直或水平直线，应该怎样调节才能显示出正弦波？如果是铅直直线，则试检查x方向是否有信号输入。

如x－y键是否弹出，或者（t/div）扫描速率是否在用。

如果是水平直线，则试检查y方向是否信号输入正常。

如（v/div）衰减器是否打到足够档位。

3.观察正弦波图形时，波形不稳定时如何调节？调节（t/div）扫描速率旋钮及（variable)扫描微调旋钮，以及（trig level)触发电平旋钮。

4.观察李萨如图形时，如果只看到铅直或水平直线的处理方法？因为李萨如图形是由示波器x方向的正弦波信号和y方向的正弦波信号合成。

所以，试检查ch1通道中的（v/div)衰减器旋钮或ch2通道中的（v/div)衰减器旋钮。

5.用示波器测量待测信号电压的峰－峰值时，如何准确从示波器屏幕上读数？在读格数前，应使“垂直微调”旋到cal处。

建议用上下位移（position)旋钮将正弦波的波峰或波谷对齐某一横格再数格数，就不会两头数格时出现太大的误差。

6.用示波器怎样进行时间（周期）的测量？7.李萨如图形不稳定怎么办？调节y方向信号的频率使图形稳定。

实验六、霍尔效应（hall effect）1、实验过程中导线均接好，开关合上，但vh无示数，im和is示数正常,为什么?（1） vh组的导线可能接触不良或已断。

仔细检查导线与开关连接以及导线是否完好正常。

（2）vh的开关可能接触不良。

反复扳动开关看是否正常。

（3）可能仪器的显示本身有问题。

（一）实验名称：示波器的使用我们常用的同步示波器是利用示波管内电子束在电场中的偏转,显示随时间变化的电信号的一种观测仪器。

它不仅可以定性观察电路(或元件)中传输的周期信号，而且还可以定量测量各种稳态的电学量，如电压、周期、波形的宽度及上升、下降时间等。

自1931年美国研制出第一台示波器至今已有70年，它在各个研究领域都取得了广泛的应用，根据不同信号的应用，示波器发展成为多种类型，如慢扫描示波器、取样示波器、记忆示波器等，它们的显像原理是不同的。

已成为科学研究、实验教学、医药卫生、电工电子和仪器仪表等各个研究领域和行业最常用的仪器。

（二）实验目的1、了解示波器的基本结构和工作原理，掌握示波器的调节和使用方法；2、掌握用示波器观察各种电信号波形、测量电压和频率的方法；3、掌握观察利萨如图形的方法，并能用利萨如图形测量未知正弦信号的频率。

（三）实验仪器示波器、信号发生器、公共信号源（四）实验原理1、示波器的基本结构示波器的结构如图1所示，由示波管(又称阴极射线管)、放大系统、衰减系统、扫描和同步系统及电源等部分组成。

图1 示波器的结构图为了适应多种量程，对于不同大小的信号，经衰减器分压后，得到大小相同的信号，经过放大器后产生大约20V左右电压送至示波管的偏转板。

示波管是示波器的基本构件，它由电子枪、偏转板和荧光屏三部分组成，被封装在高真空的玻璃管内，结构如图2所示。

电子枪是示波管的核心部分，由阴极、栅极和阳极组成。

图2 示波管的结构(1)阴极――阴极射线源：由灯丝(F)和阴极(K)构成，阴极表面涂有脱出功较低的钡、锶氧化物。

灯丝通电后，阴极被加热，大量的电子从阴极表面逸出，在真空中自由运动从而实现电子发射。

(2)栅极――辉度控制：由第一栅极G1(又称控制极)和第二栅极G2(又称加速极)构成。

栅极是由一个顶部有小孔的金属圆筒，它的电极低于阴极，具有反推电子作用，只有少量的电子能通过栅极。

调节栅极电压可控制通过栅极的电子束强弱，从而实现辉度调节。

篇一：示波器使用大学物理实验报告《示波器的使用》实验报告【实验目的】1．了解示波器显示波形的原理，了解示波器各主要组成部分及它们之间的联系和配合； 2．熟悉使用示波器的基本方法，学会用示波器测量波形的电压幅度和频率；【实验仪器】1、双踪示波器 gos-6021型 1台2、函数信号发生器 yb1602型 1台3、连接线示波器专用 2根 [实验原理]示波器由示波管、扫描同步系统、y轴和x轴放大系统和电源四部分组成，图片已关闭显示，点此查看1、示波管如图所示，左端为一电子枪，电子枪加热后发出一束电子，电子经电场加速以高速打在右端的荧光屏上，屏上的荧光物发光形成一亮点。

亮点在偏转板电压的作用下，位置也随之改变。

在一定范围内，亮点的位移与偏转板上所加电压成正比。

示波管结构简图示波管内的偏转板 2、扫描与同步的作用如果在x轴偏转板加上波形为锯齿形的电压，在荧光屏上看到的是一条水平线，如图图片已关闭显示，点此查看1图扫描的作用及其显示如果在y轴偏转板上加正弦电压，而x轴偏转板不加任何电压，则电子束的亮点在纵方向随时间作正弦式振荡，在横方向不动。

我们看到的将是一条垂直的亮线，如图图片已关闭显示，点此查看如果在y轴偏转板上加正弦电压，又在x轴偏转板上加锯齿形电压，则荧光屏上的亮点将同时进行方向互相垂直的两种位移，其合成原理如图所示，描出了正弦图形。

如果正弦波与锯齿波的周期（频率）相同，这个正弦图形将稳定地停在荧光屏上。

但如果正弦波与锯齿波的周期稍有不同，则第二次所描出的曲线将和第一次的曲线位置稍微错开，在荧光屏上将看到不稳定的图形或不断地移动的图形，甚至很复杂的图形。

由此可见：（1）要想看到y轴偏转板电压的图形，必须加上x轴偏转板电压把它展开，这个过程称为扫描。

如果要显示的波形不畸变，扫描必须是线性的，即必须加锯齿波。

（2）要使显示的波形稳定，y轴偏转板电压频率与x轴偏转板电压频率的比值必须是整数，即：fy?n n=1,2,3, fx示波器中的锯齿扫描电压的频率虽然可调，但要准确的满足上式，光靠人工调节还是不够的，待测电压的频率越高，越难满足上述条件。

篇一：电子示波器实验报告一、名称：电子示波器的使用二、目的：2．学会使用常用信号发生器；掌握用示波器观察电信号波形的方法。

3．学会用示波器测量电信号电压、周期和频率等电参量。

三、器材：2、ee1641b型函数信号发生器/计数器。

四、原理：1、示波器的基本结构：y输入外触发x输入 2、示波管（crt）结构简介：3、电子放大系统：竖直放大器、水平放大器（2）触发电路：形成触发信号。

#内触发方式时，触发信号由被测信号产生，满足同步要求。

#外触发方式时，触发信号由外部输入信号产生。

5、波形显示原理：只在竖直偏转板上加正弦电压的情形示波器显示正弦波原理只在水平偏转板上加一锯齿波电压的情形五、步骤：1、熟悉示波器的信号发声器面板各旋钮的作用，并将各开关置于指定位3、将信号发生器输出的频率为500hz和1000hz的正弦信号接入示波器，通过调整相应的灵敏度开关和扫描速度选择开关，使波形不超出屏幕范围，显示2~3个周期的波形。

4、将time/div顺时针旋到底至"x-y"位置，分别调节y1通道和y2六、记录：七、预习思考：1、示波器上观察到的正弦波形和李萨如图形实际上分别是哪两个波形的合成？答：正弦波形：是两组磁场使电子受力改变运动状态，然后将不同电子打到荧光屏上不同的位置而形成的；2、用示波器观察待测信号波形和用示波器观察李萨如图形时，示波器的工作方式有什么不同？3、当开启示波器的电源开关后，在屏上长时间不出现扫描线或点时，应如何调节各旋钮？八、操作后思考题1、如果y轴信号的频率?x比x轴信号的频率?y大很多，示波器上看到什么情形？相反又会看到什么情形？答：因为 ?y / ?x=nx / ny ,当?x /?y=1:1时，示波器上是一个圆柱，当?x /?y=2:1时，示波器上是一个横向的8，当?x /?y=3:1时，示波器上是三个横向的圆。

所以?y如果越大的话，横向圆的数量就越多。

篇二：示波器的原理与使用实验报告大连理工大学大学物理实验报告院（系）材料学院专业材料物理班级 0705 姓名童凌炜学号 200767025 实验台号实验时间 2008 年 11 月 18 日，第13周，星期二第 5-6 节实验名称示波器的原理与使用教师评语实验目的与要求：（1）了解示波器的工作原理（2）学习使用示波器观察各种信号波形（3）用示波器测量信号的电压、频率和相位差主要仪器设备：yb4320g 双踪示波器， ee1641b型函数信号发生器实验原理和内容： 1. 示波器基本结构电子枪的作用是释放并加速电子束。

示波器实验报告思考题【篇一：示波器的应用实验报告】电子线路实验报告实验名称：实验三示波器的应用——信号测量系别专业：实验者姓名：实验日期：2016 年 10 月28日实验报告完成日期： 2014 年 10 月29日指导老师意见：成绩一、实验目的1、了解示波器的基本工作原理和主要技术指标；2、掌握示波器的使用方法；3、应用示波器测量各种信号的波形参数。

二、实验原理1、数字示波器显示波形原理示波器显示器是一中电压控制器件，根据电压有无控制屏幕亮灭，并根据电压大小控制光点在屏幕上的位置。

2、数字存储示波器的原理数字存储示波器主要由信号调理部分、采集存储部分、触发部分、软件处理部分和其他部分组成：（1）信号调理部分：主要由衰减器和放大器组成；（2）采集和存储部分：主要由模数转换器 adc、内存控制器和存储器组成；（3）触发部分：主要由触发电路构成；（4）软件处理部分：处理器组成；三、示波器使用方法总结1、面板：左上部为屏幕和屏幕菜单键，右上部为操作面板，下部为信号输出、输入端口。

右上部的操作面板又可分为几小块：信号水平调节区（horizontal）、信号垂直调节区（vertical）、触发区（trigger）、测量区（measure）、工具区（tools）。

2、功能键及旋钮作用说明：（1）、horizontal区：horiz——进入水平控制菜单，可选择时基模式（标准、xy）。

旋钮——可做水平位移和水平方向灵敏度的调节。

（2）、vertical区：旋钮——可做垂直方向的位移和垂直方向灵敏度的调节。

help——显示帮助信息，各个的按键说明。

（3）、tools区：wave gen（信号发生器）——键灯亮，信号发生器工作，进入信号发生器菜单，可选波形、频率、幅度、偏移，并将信号从gen out插孔输出。

左部旋钮（entry）——可选择菜单项、调节参数。

（4）、measure区：cursors——可调节光标手动进行测量，旋钮可移动光标线，可选择x1、x2、y1、y2、x1x2锁定、y1y2锁定等。

班级：食品学院食品科学与工程141班上课班级：生命科学学院生物科学类165班学号：5000414080姓名：黄素君示波器的使用一、引言示波器是利用电场对电子运动的影响来反映电压的瞬变过程，由于电子惯性小，荷质比大，因此示波器具有较宽的频率响应，用于观察变化极快的电压瞬变过程。

示波器能直接观测电压随时间变化的波形，还能测量频率、相位等，利用换能器还能将应变、加速度、压力等其他非电量转换成电压进行测量。

二、实验目的1、了解双踪示波器显示波形的工作原理。

2、学会利用双踪示波器观察电压信号。

3、学会利用双踪示波器观察李萨茹图形，并利用其测量正弦信号的频率。

三、实验原理示波器一般都包括两部分：示波管和控制示波器工作的电路。

1、示波管示波管的基本结构如图所示，主要包括电子枪、偏转系统和荧光屏三个部分，全都密封在玻璃外壳内，里面抽成高真空。

F灯丝，K阴极，G控制栅极，A1、A2第一、第二阳极，Y、X竖直、水平偏转板图1示波管结构简图（1）电子枪：由灯丝、阴极、控制栅极、第一阳极和第二阳极五部分组成，灯丝通电后加热阴极。

阴极是一个表面涂有氧化物的金属圆筒，被加热后发射电子。

控制栅极是一个顶端有小孔的圆筒，套在阴极外面。

它的电位比阴极低，对阴极发射出来的电子起控制作用，只有初速度较大的电子才能穿过栅极顶端的小孔然后在阳极加速下奔向荧光屏。

示波器面板上的“辉度”调整就是通过调节电位以控制射向荧光屏的电子流密度，从而改变了屏上的光斑亮度。

阳极电位比阴极电位高很多，电子被它们之间的电场加速形成射线。

当控制栅极、第一阳极与第二阳极电位之间电位调节合适时，电子枪内的电场对电子射线有聚集作用，所第一阳极也称聚集阳极。

第二阳极电位更高，又称加速阳极。

面板上的“聚集”调节，就是调第一阳极电位，使荧光屏上的光斑成为明亮、清晰的小圆点。

有的示波器还有“辅助聚集”，实际是调节第二阳极电位。

（2）偏转系统：它由两对互相垂直的偏转板组成，一对竖直偏转板，一对水平偏转板。

厦门大学实验三示波器的应用-信号的测量实验报告（2400字）实验三示波器的使用—信号的测量一实验目的1.了解示波器的基本工作原理和主要技术指标；2.掌握示波器的使用方法；3.应用示波器测量各种信号的波形参数。

二实验仪器；1.双踪示波器 1台2.函数信号发生器1台3.“四位半”数字万用表1台三实验原理；1数字示波器显示波形原理示波器是将输入的周期性信号以图像的形式展现在显示器上，以便对信号进化观察和测量的仪器；示波器显示器是一种电压控制器件，根据电压的有无来控制屏幕的亮灭，并根据电压大小控制光点在屏幕的位置。

2数字存储示波的原理；数字存储示波器只要由信号调理部分，采集存储部分，触发部分，软件处理部分和其他部分。

3 双通道数字存储示波器结构框图4示波器的主要技术特性（1）模拟带宽；由前置放大器的带宽决定；（2）采样频率；由模拟转换电路决定；（3）存储深度；由存储器决定；（4）由触发电路决定。

5 功能键及旋钮的作用说明6示波器的使用方法；（1）打开电源开关30秒后，屏幕上应有光迹，否则检查有关开关及按钮的位置；（2）将示波器的探头接到被测信号，确定触发源选择在所接通道位置；（3）键入相应的通道的开关，启动该通道工作；（4）将垂直和水平灵敏度旋钮调到合适的位置，V-pp/8=选择Y轴灵敏度；T/10=选择X轴灵敏度；（5）屏幕上应有被测信号的波形；（6）若需测信号各点的电平，耦合方式应选DC耦合，若只需观测信号幅度，则选AC耦合；（7）调节Y和X位移旋钮将波形调到便于测量的位置。

四实验内容1.校验示波器的灵敏度：对于首次接触的示波器，必须对其灵敏度进行校验。

方法为：在示波器正常显示状态下，将探头接示波器本身提供的校准方波信号源（demo2端子）：采用自动或者手动方法观察校准信号，若测量得到的波形幅度、频率与校准信号（f=1KHZ，Vp-p=2.5V）相同，说明示波器准确，若不同，应记下其误差。

2.调整、测量含有直流电平的信号若要求信号发生器输出方波信号（f=1KHZ、占空比50%，Vp-p=4V、VH=3V、VL=-1V），则调整、测量方法为：1. 令信号发生器输出方波，调整信号频率为1KHZ；2. 调整信号幅度为4V，偏移量为1V，或者通过设置高低电平的方法设置VH=3V,VL=-1V。

(2023)大学物理实验实验报告示波器的使用(一)大学物理实验实验报告-示波器的使用实验目的•掌握示波器的基本原理和使用方法•学会如何使用示波器测量电压信号的幅度和频率•熟练掌握示波器调节和校准技能实验原理示波器是一种用于观察和测量电信号的电子仪器。

它通过将电信号的变化转换成屏幕上的图形来表示电信号随时间的变化规律。

示波器通常由控制电路、放大器、水平和竖直偏转电路、阴极射线示波管组成。

实验步骤1.连接线路：将电路连接到示波器上，注意观察正负极的接线。

2.打开示波器电源：拨动示波器电源开关，此时示波器打开并发出高压声，屏幕上出现了一个亮点。

3.调节幅度：按照实验要求，选择合适的电压档和时间档，调节幅度，使信号在示波器屏幕上显示出来。

4.调节时间：同样选择合适的时间档，调节时间，使信号的周期在示波器屏幕上显示出来。

5.观察信号：根据示波器传送到屏幕上的信号，可以观察到电信号的频率、振幅、波形等特征。

实验结果通过示波器测量，我们得出下面的实验结果： - 电路产生的电压信号是一个正弦波，振幅为2V，频率为50Hz - 改变电路传输的电压信号，示波器会显示不同的电压波形实验结论本实验通过测量电路的电压信号，我们学会了使用示波器的基本方法。

我们可以利用示波器观察电信号的波形、幅度等特征，为后续研究提供了基础。

实验注意事项•实验时应仔细阅读仪器的说明书，并正确使用连线和接头。

•操作时要轻拿轻放，以免损坏示波器。

•注意安全，不要接触高压部分，防止触电。

实验设备•示波器•信号发生器•电阻、电容等元件•小型电路板以上就是关于大学物理实验实验报告-示波器的使用的全部内容。

在进行示波器的使用时，一定要注意操作方法，并积极发现问题、解决问题。

实验拓展除了基本的示波器使用，我们还可以通过一些拓展实验来深入了解示波器的应用：1.观察不同波形的频谱分布：利用示波器和频谱仪，可以观察不同频率的信号在频谱上的分布情况。

这对于信号处理和分析十分重要。
