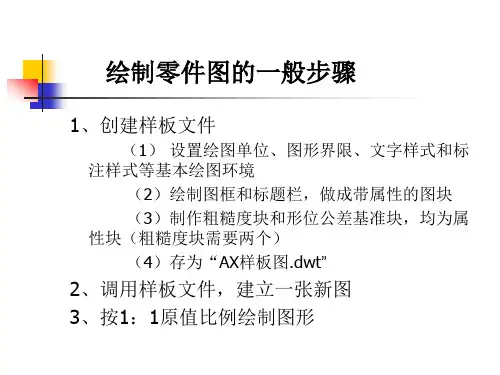

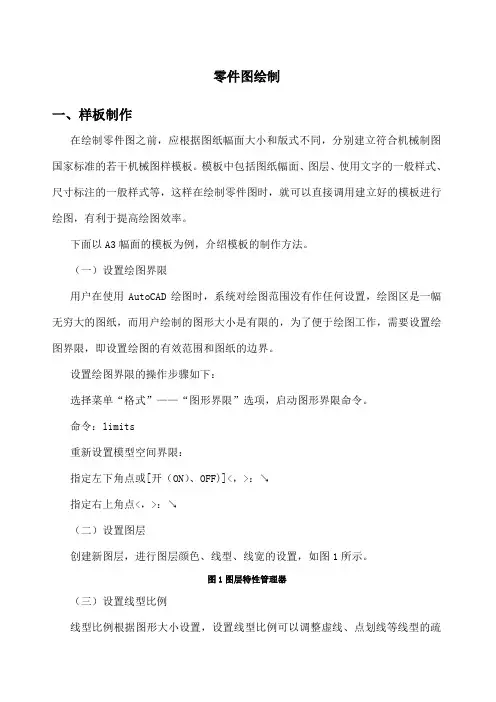

零件图绘制一、样板制作在绘制零件图之前，应根据图纸幅面大小和版式不同，分别建立符合机械制图国家标准的若干机械图样模板。
模板中包括图纸幅面、图层、使用文字的一般样式、尺寸标注的一般样式等，这样在绘制零件图时，就可以直接调用建立好的模板进行绘图，有利于提高绘图效率。
下面以A3幅面的模板为例，介绍模板的制作方法。
（一）设置绘图界限用户在使用AutoCAD绘图时，系统对绘图范围没有作任何设置，绘图区是一幅无穷大的图纸，而用户绘制的图形大小是有限的，为了便于绘图工作，需要设置绘图界限，即设置绘图的有效范围和图纸的边界。
设置绘图界限的操作步骤如下：选择菜单“格式”——“图形界限”选项，启动图形界限命令。
命令：limits重新设置模型空间界限：指定左下角点或[开（ON）、OFF)]<，>：↘指定右上角点<，>：↘（二）设置图层创建新图层，进行图层颜色、线型、线宽的设置，如图1所示。
图1图层特性管理器（三）设置线型比例线型比例根据图形大小设置，设置线型比例可以调整虚线、点划线等线型的疏密程度，当图幅较小时（A3、A4），可将线型比例设为～。
图幅较大时，（A0）线型比例可设为10～25。
命令：ltscale（或lts）输入新线型比例因子<>：↘（四）设置文字样式1.创建“汉字样式”（1）选择“格式”→“文字样式”，弹出如图2所示的“文字样式”对话框。
图2“文字样式”对话框（2）单击“新建”按钮，在弹出的“新建文字样式”对话框中的“样式名”编辑框中输入“汉字”，然后单击“确定”按钮。
（3）在“文字样式”对话框中单击“字体名”下拉列表框，从中选择“仿宋-GB2312”，设置宽度比例为。
（4）设置完成后，单击“应用”按钮。
2.创建“字母与数字样式”（1）继续单击“新建”按钮，在弹出的“新建文字样式”对话框中的“样式名”编辑框中输入“数字”，然后单击“确定”按钮。
（2）在“文字样式”对话框中单击“字体名”下拉列表框，从中选择“”（或其他接近国标的字体），倾斜角度15°。
模具总装图和零件图的绘制1．绘制模具总装图1）主视图主视图是模具总装图的主体部分，一般应画上、下模剖视图，上、下模一般画成闭合状态。
模具处于闭合状态时，可以直观地反映出模具工作原理，对确定模具零件的相关尺寸及选用压力机的装模高度都极为方便。
主视图中应标注闭合高度尺寸。
主视图中条料和工件剖切面最好涂红(或涂黑)，以使图面更显清晰。
2）俯视图俯视图一般是反映模具下模的上平面。
对于对称零件也可以一半表示上模的上平面，一半表示下模的上平面。
非对称零件如果需要，上、下模俯视图可分别画出。
它们均只俯视可见部分。
有时为了了解模具零件之间的位置关系，未见部分可用虚线表示。
俯视图与主视图的中心线重合，并标注前后、左右平面轮廓尺寸。
下模俯视图中的排样图轮廓线要用双点划线表示。
3）侧视图、局部视图和仰视图这些视图一般情况下不要求画出。
只有当模具结构过于复杂，仅用上述主、俯视图难以表达清楚时，才有必要画出，宜少勿多。
4）冲裁零件图零件图是经模具冲裁后所得冲件的形状和尺寸。
该图应严格按比例画出，其方向应与冲压方向一致(即与零件在模具总图中的位置一样)。
如果不一致，必须用箭头注明冲压方向。
同时要注明零件的名称、材料、厚度及有关技术要求。
5）排样图对于落料模、含有落料的复合模及级进模模，必须绘出排样图。
排样图设计要求见图2.5.7。
6）标题栏和明细表标题栏和明细表应放在总图的右下角。
总装图中的所有零件(含标准件)都要详细填写在明细表中。
7）技术要求技术要求中一般只简要注明对本模具的使用、装配等要求和应注意的事项，例如冲压力大小、所选设备型号、模具标记及相关工具等。
当模具有特殊要求时，应详细注明有关内容。
绘制模具总装图时，一般是先按比例勾画出总装草图，经仔细检查认为无误后，再画成正规总装图。
应当指出，模具总装图中的内容并非是一成不变的，在实际设计中可根据具体情况，允许做出相应的增减。
2．绘制模具零件图模具零件图是模具加工的重要依据，应符合如下要求：1）视图要完整，且宜少勿多，以能将零件结构表达清楚为限。

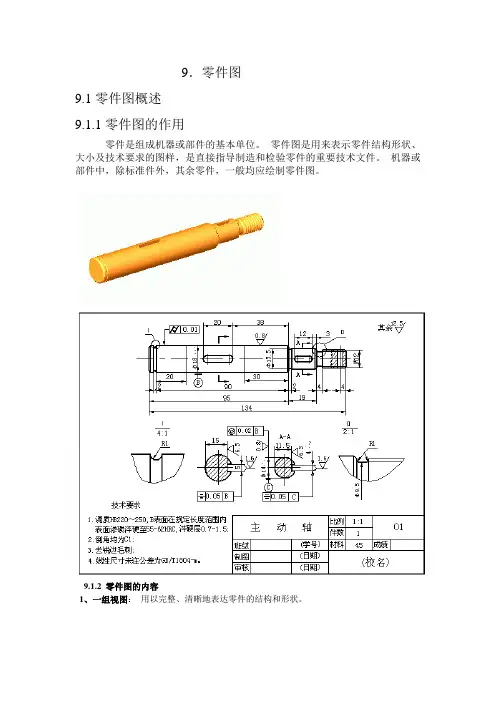

9．零件图9.1零件图概述9.1.1零件图的作用零件是组成机器或部件的基本单位。
零件图是用来表示零件结构形状、大小及技术要求的图样，是直接指导制造和检验零件的重要技术文件。
机器或部件中，除标准件外，其余零件，一般均应绘制零件图。
9.1.2 零件图的内容1、一组视图：用以完整、清晰地表达零件的结构和形状。
2、全部尺寸：用以正确、完整、清晰、合理地表达零件各部分的大小和各部分之间的相对位置关系。
3、技术要求：用以表示或说明零件在加工、检验过程中所需的要求。
如尺寸公差、形状和位置公差、表面粗糙度、材料、热处理、硬度及其它要求。
技术要求常用符号或文字来表示。
4、标题栏：标准的标题栏由更改区、签字区、其他区、名称及代号区组成。
一般填写零件的名称、材料标记、阶段标记、重量、比例、图样代号、单位名称以及设计、制图、审核、工艺、标准化、更改、批准等人员的签名和日期等内容。
学校一般用校用简易标题栏，如图中所示。
9.2零件图的选择9.2.1主视图的选择主视图是零件的视图中最重要的视图，选择零件图的主视图时，一般应从主视图的投射方向和零件的摆放位置两方面来考虑。
1. 选择主视图的投射方向形体特征原则：所选择的投射方向所得到的主视图应最能反映零件的形状特征。
(a)(b) A 向好2. 选择主视图的位置当零件主视图的投射方向确定以后，还需确定主视图的位置。
所谓主视图的位置，即是零件的摆放位置。
一般分别从以下几个原则来考虑：（ 1 ）工作位置原则所选择的主视图的位置，应尽可能与零件在机械或部件中的工作位置相一致(a) (b) A 向好（ 2 ）加工位置原则工作位置不易确定或按工作位置画图不方便的零件，主视图一般按零件在机械加工中所处的位置作为主视图的位置，方便工人加工时看图。
该零件的主要加工方法是车削，有些重要表面还要在磨床上进一步加工。
为了便于工人对照图样进行加工，故按该轴在车床和磨床上加工时所处的位置（轴线侧垂放置）来绘制主视图。
CAD机械制图之零件图简介CAD〔计算机辅助设计〕是现代机械制图的主要工具之一，它能够帮助工程师设计和制作各种复杂的机械零件和装配体。
零件图是CAD 机械制图中的一种重要类型，它描述了一个机械零件的几何形状、尺寸、配合关系等关键信息，是制造者理解和制造一个零件所必需的。
零件图概述在CAD机械制图中，零件图是描述一个机械零件的固体模型和工程图纸的集合。
它以三维模型的形式展示零件的外观和结构，同时提供了详细的尺寸、孔位、配合等信息，以便生产部门能够根据图纸进行加工和制造。
零件图主要包括以下内容： - 零件的三维模型：使用CAD软件创立的零件的几何形状。
- 尺寸标注：标注零件的各个尺寸，包括长度、宽度、高度等。
- 孔位标注：标注零件上的孔的位置和尺寸。
- 配合标注：标注零件上的配合关系，包括配合间隙、配合方式等。
零件图的绘制步骤绘制一个完整的零件图是一个复杂的过程，需要经过以下步骤：1. 创立零件的三维模型使用CAD软件创立零件的三维模型是绘制零件图的第一步。
在这个阶段，工程师需要根据设计要求和技术要求，使用CAD软件绘制出零件的几何形状。
2. 添加尺寸标注在零件的三维模型上添加尺寸标注是零件图中非常重要的一步。
通过添加准确的尺寸标注，制造者可以了解到零件的各个尺寸，从而更好地进行加工和制造。
3. 添加孔位标注对于有孔的零件，添加孔位标注非常重要。
孔位标注可以标明孔的位置和尺寸，方便生产人员进行钻孔或螺纹加工。
4. 添加配合标注在零件图中，添加配合标注可以标明零件上不同局部之间的配合关系。
配合标注包括配合间隙、配合方式等信息，帮助制造者了解零件的装配要求。
5. 绘制截面图对于复杂的零件，绘制截面图是非常有必要的。
截面图可以展示零件内部的结构，帮助制造者理解零件的组成和装配方式。
零件图的应用零件图在机械设计和制造中有着广泛的应用。
它为制造者提供了详细的信息，帮助他们理解和制造一个零件。
以下是零件图的主要应用领域：1. 制造加工零件图是制造者理解和制造一个零件的重要依据。
机械制图-第六章零件图一、引言本文档是机械制图第六章的学习笔记，主要内容是关于零件图的制图方法和注意事项。
在机械设计中，零件图是非常重要的一部分，它能够以图形的形式准确地表达零件的外观和尺寸，为后续加工和装配提供重要参考。
二、零件图的基本要素零件图的基本要素包括视图、尺寸标注、标线和符号标注等。
下面将分别介绍各个要素的制图方法和注意事项。
1. 视图视图是零件图的基础，它能够展示零件的外形和内部结构。
常用的视图有主视图、平面视图和剖视图等。
•主视图：主视图是零件的主要展示视图，通常选取与零件特征直接相关的视图作为主视图。
在绘制主视图时，需要考虑视图与坐标系的关系，保证视图的准确性和一致性。
•平面视图：平面视图是相对于主视图而言的。
它能够展示零件的一侧或上下面的形状和特征。
在绘制平面视图时，需要根据零件的特征选择合适的视图方向，并保持视图的正交性。
•剖视图：剖视图是零件内部结构的展示视图，它通过切割零件并展示其截面来表现零件的内部结构。
在绘制剖视图时，需要选择合适的切割方向，并使用合适的符号标注来表示切割面。
2. 尺寸标注尺寸标注是指对零件尺寸的标定和注释。
在零件图中，尺寸标注需要遵循一定的规范和规则。
•尺寸线：尺寸线是连接尺寸箭头和尺寸线标注的实线。
它应该与标注的尺寸线垂直，并与零件轮廓线保持一定的距离。
•尺寸箭头：尺寸箭头是指尺寸线两端的箭头标注，用于指示尺寸的方向。
•尺寸线标注：尺寸线标注是指标注在尺寸线上的具体尺寸数值，它通常位于尺寸线的中部。
3. 标线标线是用于标示零件的特殊特征和加工要求的线条。
常用的标线有无限线、中心线、对称线和界线等。
•无限线：无限线用于表示零件的无限延伸或无限长度。
•中心线：中心线用于表示零件的对称轴或旋转轴，并指示零件的中心线位置。
•对称线：对称线用于表示零件的对称面或对称线，并指示零件的对称性。
•界线：界线用于标示零件中不同的加工区域或加工要求。
4. 符号标注符号标注用于表示一些特殊的零件要求和加工要求，常常使用一些符号来代替文字说明。
一、教案基本信息1. 教案名称：AutoCAD机械制图精品教程教案-零件图的绘制2. 课时安排：共5课时，每课时45分钟3. 教学目标：掌握AutoCAD软件的基本操作学会绘制零件图的基本技巧了解零件图的标注方法二、教学内容1. 第一课时：AutoCAD软件的基本操作启动和退出AutoCAD软件熟悉界面及基本工具的使用坐标系的概念及操作2. 第二课时：绘制零件图的基本技巧绘制直线、圆、圆弧等基本图形图层的概念及应用绘制零件图的步骤与方法3. 第三课时：零件图的标注标注的基本操作尺寸标注的规范及方法文字注释和表格的创建4. 第四课时：绘制复杂零件图绘制组合零件图的技巧绘制剖面线和填充零件图的简化表示方法5. 第五课时：实战演练与总结综合练习：绘制一个完整的零件图分析并总结绘制零件图的要点回答学生提问，解决疑难问题三、教学方法1. 讲授法：讲解AutoCAD软件的基本操作、绘制零件图的技巧和标注方法。
2. 示范法：演示如何绘制零件图，让学生跟随操作。
3. 练习法：安排课后练习，巩固所学知识。
4. 问答法：课堂互动，解答学生疑问。
四、教学评价1. 课堂参与度：观察学生在课堂上的积极参与程度，提问和回答问题的积极性。
2. 练习完成情况：检查学生课后练习的完成质量，巩固所学知识。
3. 学生作品：评价学生绘制的零件图是否符合标注规范，图形准确性和美观度。
五、教学资源1. AutoCAD软件：安装在教师机和学生机上，用于绘制零件图。
2. 教学PPT：展示知识点和实例操作。
3. 零件图素材：提供给学生练习使用的零件图素材。
4. 教学视频：录制实例操作，方便学生复习和自学。
六、教学步骤1. 导入新课：介绍零件图的概念和重要性。
2. 讲解AutoCAD软件的基本操作：启动、退出、熟悉界面及基本工具的使用。
3. 绘制零件图的基本技巧：讲解绘制直线、圆、圆弧等基本图形的方法。
4. 标注零件图：讲解尺寸标注的规范及方法，文字注释和表格的创建。
