建设工程桩基检测专项备案流程图

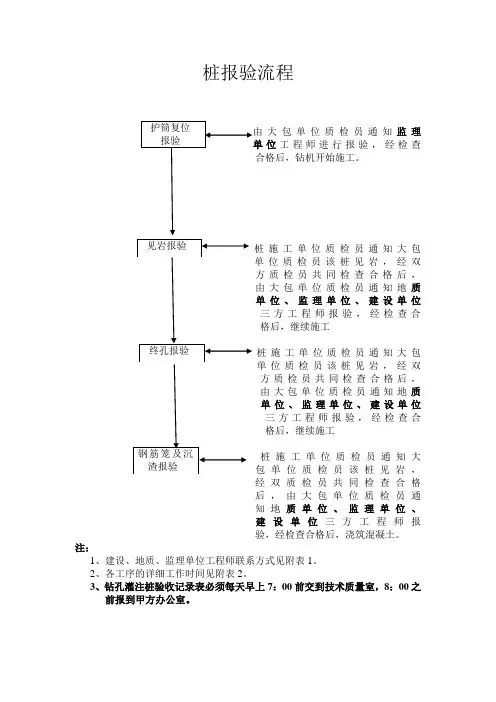

桩报验流程
由大包单位质检员通知监理
单位工程师进行报验，经检查 合格后，钻机开始施工。

桩施工单位质检员通知大包 单位质检员该桩见岩，经双 方质检员共同检查合格后， 由大包单位质检员通知地质 单位、监理单位、建设单位 三方工程师报验，经检查合 格后，继续施工
桩施工单位质检员通知大包 单位质检员该桩见岩，经双 方质检员共同检查合格后， 由大包单位质检员通知地质 单位、监理单位、建设单位 三方工程师报验，经检查合 格后，继续施工
桩施工单位质检员通知大
包单位质检员该桩见岩， 经双质检员共同检查合格 后，由大包单位质检员通 知地质单位、监理单位、 建设单位三方工程师报 验，经检查合格后，浇筑混凝土。

注：
1、建设、地质、监理单位工程师联系方式见附表1。

2、各工序的详细工作时间见附表2。

3、钻孔灌注桩验收记录表必须每天早上7：00前交到技术质量室，8：00之 前报到甲方办公室。

护筒复位 报验
见岩报验 终孔报验 钢筋笼及沉 渣报验。

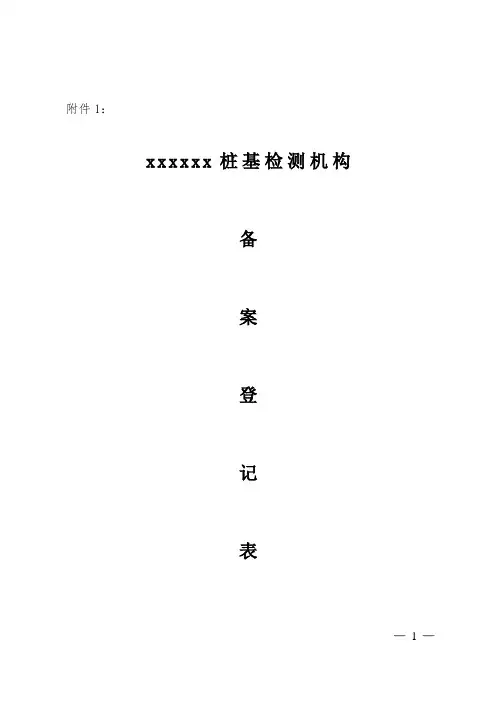

附件1：
xx xxx x桩基检测机构
备
案
登
记
表
—1 —
企业法定代表人声明
—2 —
表一
注：1、桩基检测设备必须有：基桩动测仪、静载测试仪、位移传感器（0-50MM，四只）、无线数据传输仪、液压千斤顶（大小应配套）、荷载传感器。

2、需提供检测设备的计量认证校验证书复印件（提供原件核对）。

—3 —
表二
注：此表页面不足时可加附页。

—4 —
表三
—5 —
附件2：
桩基动测及静载试验选桩项目登记表
相同），施工人员（班组）的不同等因素，此外，还应根据现场监理情况，选择具有代表性的桩作为测试桩，以使测试结果具有代表性和评定意义。

对于施工中出现异常、记录中已注明的桩，应选为测试桩。

2、静载桩测试前，应先做动测；在检测前报质监站登记备案，并附相关检测方案。

3、选定桩的桩长和设计承载力不同时可在桩号后注明。

检测机构：（盖章）日期：
—6 —
附件3：
静载试验现场反力装置验收表
—7 —。

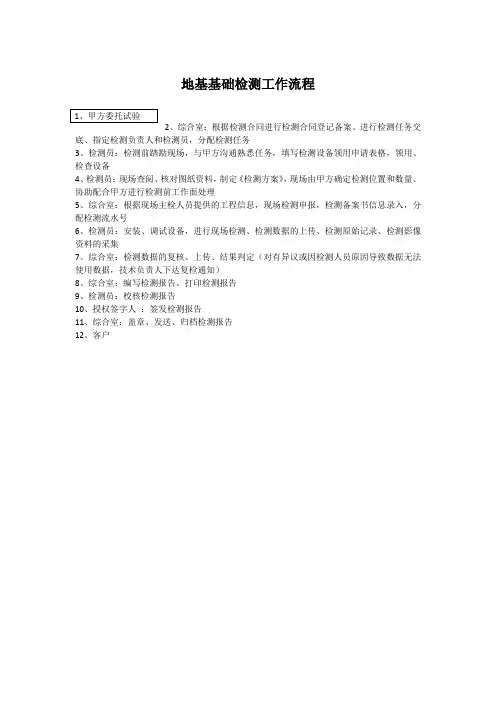

地基基础检测工作流程
2、综合室：根据检测合同进行检测合同登记备案、进行检测任务交底、指定检测负责人和检测员，分配检测任务
3、检测员：检测前踏勘现场，与甲方沟通熟悉任务，填写检测设备领用申请表格，领用、检查设备
4、检测员：现场查阅、核对图纸资料，制定《检测方案》，现场由甲方确定检测位置和数量、协助配合甲方进行检测前工作面处理
5、综合室：根据现场主检人员提供的工程信息，现场检测申报，检测备案书信息录入，分配检测流水号
6、检测员：安装、调试设备，进行现场检测、检测数据的上传、检测原始记录、检测影像资料的采集
7、综合室：检测数据的复核、上传、结果判定（对有异议或因检测人员原因导致数据无法使用数据，技术负责人下达复检通知）
8、综合室：编写检测报告、打印检测报告
9、检测员：校核检测报告
10、授权签字人：签发检测报告
11、综合室：盖章、发送、归档检测报告
12、客户。

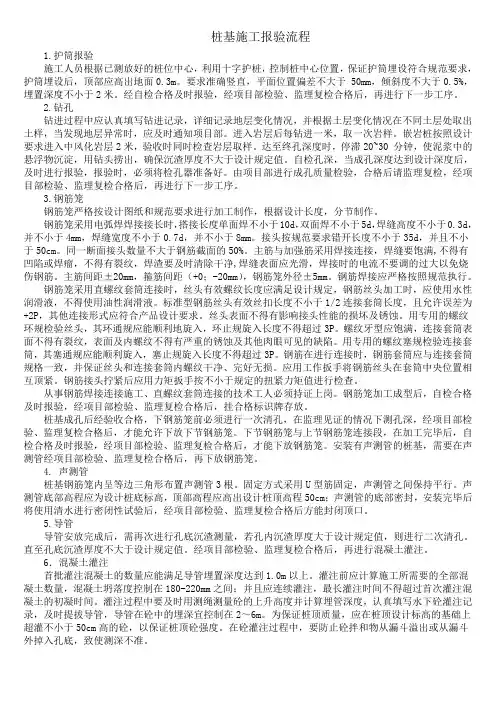

桩基施工报验流程1.护筒报验施工人员根据已测放好的桩位中心，利用十字护桩，控制桩中心位置，保证护筒埋设符合规范要求，护筒埋设后，顶部应高出地面0.3m。

要求准确竖直，平面位置偏差不大于 50mm，倾斜度不大于0.5%，埋置深度不小于2米。

经自检合格及时报验，经项目部检验、监理复检合格后，再进行下一步工序。

2.钻孔钻进过程中应认真填写钻进记录，详细记录地层变化情况，并根据土层变化情况在不同土层处取出土样，当发现地层异常时，应及时通知项目部。

进入岩层后每钻进一米，取一次岩样。

嵌岩桩按照设计要求进入中风化岩层2米，验收时同时检查岩层取样。

达至终孔深度时，停滞20~30 分钟，使泥浆中的悬浮物沉淀，用钻头捞出，确保沉渣厚度不大于设计规定值。

自检孔深，当成孔深度达到设计深度后，及时进行报验，报验时，必须将检孔器准备好。

由项目部进行成孔质量检验，合格后请监理复检，经项目部检验、监理复检合格后，再进行下一步工序。

3.钢筋笼钢筋笼严格按设计图纸和规范要求进行加工制作，根据设计长度，分节制作。

钢筋笼采用电弧焊焊接接长时，搭接长度单面焊不小于10d，双面焊不小于5d，焊缝高度不小于0.3d，并不小于4mm，焊缝宽度不小于0.7d，并不小于8mm。

接头按规范要求错开长度不小于35d，并且不小于50cm。

同一断面接头数量不大于钢筋截面的50%。

主筋与加强筋采用焊接连接，焊缝要饱满,不得有凹陷或焊瘤，不得有裂纹，焊渣要及时清除干净,焊缝表面应光滑，焊接时的电流不要调的过大以免烧伤钢筋。

主筋间距±20mm，箍筋间距（+0；-20mm），钢筋笼外径±5mm。

钢筋焊接应严格按照规范执行。

钢筋笼采用直螺纹套筒连接时，丝头有效螺纹长度应满足设计规定，钢筋丝头加工时，应使用水性润滑液，不得使用油性润滑液。

标准型钢筋丝头有效丝扣长度不小于1/2连接套筒长度，且允许误差为+2P，其他连接形式应符合产品设计要求。

丝头表面不得有影响接头性能的损坏及锈蚀。

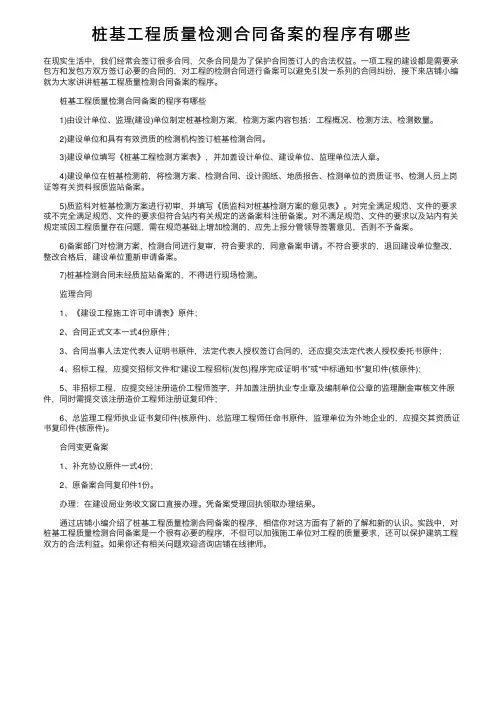

桩基⼯程质量检测合同备案的程序有哪些在现实⽣活中，我们经常会签订很多合同，⽋条合同是为了保护合同签订⼈的合法权益。

⼀项⼯程的建设都是需要承包⽅和发包⽅双⽅签订必要的合同的，对⼯程的检测合同进⾏备案可以避免引发⼀系列的合同纠纷，接下来店铺⼩编就为⼤家讲讲桩基⼯程质量检测合同备案的程序。

桩基⼯程质量检测合同备案的程序有哪些1)由设计单位、监理(建设)单位制定桩基检测⽅案，检测⽅案内容包括：⼯程概况、检测⽅法、检测数量。

2)建设单位和具有有效资质的检测机构签订桩基检测合同。

3)建设单位填写《桩基⼯程检测⽅案表》，并加盖设计单位、建设单位、监理单位法⼈章。

4)建设单位在桩基检测前，将检测⽅案、检测合同、设计图纸、地质报告、检测单位的资质证书、检测⼈员上岗证等有关资料报质监站备案。

5)质监科对桩基检测⽅案进⾏初审，并填写《质监科对桩基检测⽅案的意见表》。

对完全满⾜规范、⽂件的要求或不完全满⾜规范、⽂件的要求但符合站内有关规定的送备案科注册备案。

对不满⾜规范、⽂件的要求以及站内有关规定或因⼯程质量存在问题，需在规范基础上增加检测的，应先上报分管领导签署意见，否则不予备案。

6)备案部门对检测⽅案，检测合同进⾏复审，符合要求的，同意备案申请。

不符合要求的，退回建设单位整改，整改合格后，建设单位重新申请备案。

7)桩基检测合同未经质监站备案的，不得进⾏现场检测。

监理合同1、《建设⼯程施⼯许可申请表》原件；2、合同正式⽂本⼀式4份原件；3、合同当事⼈法定代表⼈证明书原件，法定代表⼈授权签订合同的，还应提交法定代表⼈授权委托书原件；4、招标⼯程，应提交招标⽂件和“建设⼯程招标(发包)程序完成证明书”或“中标通知书”复印件(核原件)；5、⾮招标⼯程，应提交经注册造价⼯程师签字，并加盖注册执业专业章及编制单位公章的监理酬⾦审核⽂件原件，同时需提交该注册造价⼯程师注册证复印件；6、总监理⼯程师执业证书复印件(核原件)、总监理⼯程师任命书原件，监理单位为外地企业的，应提交其资质证书复印件(核原件)。

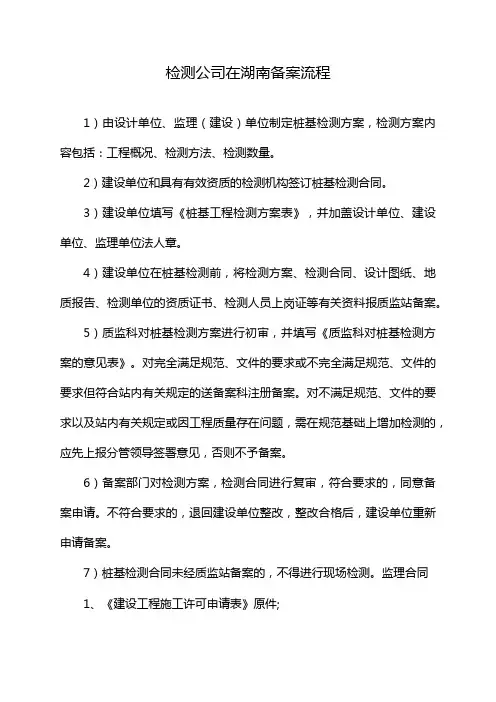

检测公司在湖南备案流程
1）由设计单位、监理（建设）单位制定桩基检测方案，检测方案内容包括：工程概况、检测方法、检测数量。

2）建设单位和具有有效资质的检测机构签订桩基检测合同。

3）建设单位填写《桩基工程检测方案表》，并加盖设计单位、建设单位、监理单位法人章。

4）建设单位在桩基检测前，将检测方案、检测合同、设计图纸、地质报告、检测单位的资质证书、检测人员上岗证等有关资料报质监站备案。

5）质监科对桩基检测方案进行初审，并填写《质监科对桩基检测方案的意见表》。

对完全满足规范、文件的要求或不完全满足规范、文件的要求但符合站内有关规定的送备案科注册备案。

对不满足规范、文件的要求以及站内有关规定或因工程质量存在问题，需在规范基础上增加检测的，应先上报分管领导签署意见，否则不予备案。

6）备案部门对检测方案，检测合同进行复审，符合要求的，同意备案申请。

不符合要求的，退回建设单位整改，整改合格后，建设单位重新申请备案。

7）桩基检测合同未经质监站备案的，不得进行现场检测。

监理合同
1、《建设工程施工许可申请表》原件;
2、合同正式文本一式4份原件;
3、合同当事人法定代表人证明书原件，法定代表人授权签订合同的，还应提交法定代表人授权委托书原件;
4、招标工程，应提交招标文件和“建设工程招标（发包）程序完成证明书”或“中标通知书”复印件（核原件）;
5、非招标工程，应提交经注册造价工程师签字，并加盖注册执业专业章及编制单位公章的监理酬金审核文件原件，同时需提交该注册造价工程师注册证复印件;
6、总监理工程师执业证书复印件（核原件）、总监理工程师任命书原件，监理单位为外地企业的，应提交其资质证书复印件（核原件）。

桩基础检验流程3.2 桩基础3.2.1 钻(挖)孔桩3.2.1.1监理工程师应审批施工单位的施工方案，重点审查成孔工艺、(水下)混凝土灌注方法、安全等措施。

3.2.1.2钻孔桩施工前，如设计有要求，应检查试桩情况(包括试桩施工及试验)。

以确定施工工艺参数和检验的承载力。

3.2.1.3钻(挖)孔前，监理工程师应复核护筒埋置的施工放样数据。

3.2.1.4钻(挖)孔过程中加强巡视检查。

对于钻孔桩，重点检查泥浆指标(泥浆比重和含砂率)；对于挖孔桩，重点检查开挖顺序、防护措施及防排水工作。

钻孔桩钻进时应随时检查泥浆比重和含砂率。

监理见证试验。

泥浆指标一般为：泥浆比重1.1～1.3；黏度16～22s（一般地层）或19～28s（松散易坍地层）；含砂率新制泥浆不大于4%；胶体率不小于95%；PH值应大于6.5。

3.2.1.5当钻(挖)孔达到设计深度后，监理工程师应核实地质情况，进行成孔检查(采用测绳、检孔器或成孔检测仪器等检查孔径、孔深、孔型、垂直度、清孔)。

钻孔经检查合格后，应即进行清孔。

清孔应达到以下标准：孔内排出的泥浆手摸无2～3mm颗粒，泥浆比重不大于1.1，含砂率小于2%，黏度17～20s；浇注水下混凝土前容许沉碴厚度：摩擦桩不大于200mm，柱桩不大于50mm。

清孔后应尽快吊放钢筋笼及灌注水下混凝土。

钢筋笼吊入后不影响清孔时，应在清孔前吊放。

隔时过久，应复查沉碴厚度，超过规定应重新清孔。

3.2.1.6钢筋、混凝土的质量控制。

监理工程师还应检查钢筋数量、钢筋骨架长度、钢筋骨架直径、主钢筋间距、加强筋间距、箍筋间距或螺旋筋间距、钢筋骨架垂直度。

3.2.1.7监理工程师应检查并旁站混凝土灌注全过程(对于水下混凝土灌注，重点检查导管埋深)。

3.2.1.8混凝土灌注完成后，桩身顶端浮浆应清理，直至露出新鲜混凝土面。

监理工程师检查桩位中心、桩顶高程和主筋伸入承台的长度。

3.2.1.9检查桩的混凝土强度(水下混凝土标准养护试件强度应符合设计强度等级的1.15倍)。
