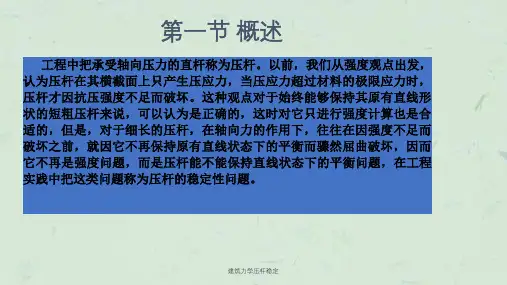

第16章压杆稳定16.1压杆稳定性的概念在第二章中，曾讨论过受压杆件的强度问题，并且认为只要压杆满足了强度条件，就能保证其正常工作。
但是，实践与理论证明，这个结论仅对短粗的压杆才是正确的，对细长压杆不能应用上述结论，因为细长压杆丧失工作能力的原因，不是因为强度不够，而是由于出现了与强度问题截然不同的另一种破坏形式，这就是本章将要讨论的压杆稳定性问题。
当短粗杆受压时（图16-1a），在压力F由小逐渐增大的过程中，杆件始终保持原有的直线平衡形式，直到压力F达到屈服强度载荷F s （或抗压强度载荷F b），杆件发生强度破坏时为止。
但是，如果用相同的材料，做一根与图16-1a所示的同样粗细而比较长的杆件（图16-1b），当压力F比较小时，这一较长的杆件尚能保持直线的平衡形式，而当压力F 逐渐增大至某一数值R时，杆件将突然变弯，不再保持原有的直线平衡形式，因而丧失了承载能力。
我们把受压直杆突然变弯的现象，称为丧失稳定或失稳。
此时，R可能远小于F s（或F b）。
可见，细长杆在尚未产生强度破坏时，就因失稳而破坏。
图16- 1失稳现象并不限于压杆，例如狭长的矩形截面梁，在横向载荷作用下，会出现侧向弯曲和绕轴线的扭转（图16-2）;受外压作用的圆柱形薄壳，当外压过大时，其形状可能突然变成椭圆（图16-3）;圆环形拱受径向均布压力时，也可能产生失稳（图16-4）。
本章中，我们只研究受压杆件的稳定性。
图16-3所谓的稳定性是指杆件保持原有直线平衡形式的能力。
实际上它是指平衡状态的稳定性。
我们借助于刚性小球处于三种平衡状态的情况来形象地加以说明。
第一种状态，小球在凹面的0点处于平衡状态，如图16-5a所示。
先用外加干扰力使其偏离原有的平衡位置，然后再把干扰力去掉，小球能回到原来的平衡位置。
因此，小球原有的平衡状态是稳定平衡。
第二种状态，小球在凸面上的扰力使其偏离原有的平衡位置后，小球原有的干衡状态是不稳定平衡。
第三种状态，小球在平面上的扰力使其偏离原有的平衡位置后，把干扰力去掉后，小球将在新的位置衡，既没有恢复原位的趋势，也没有继续偏离的趋势。
