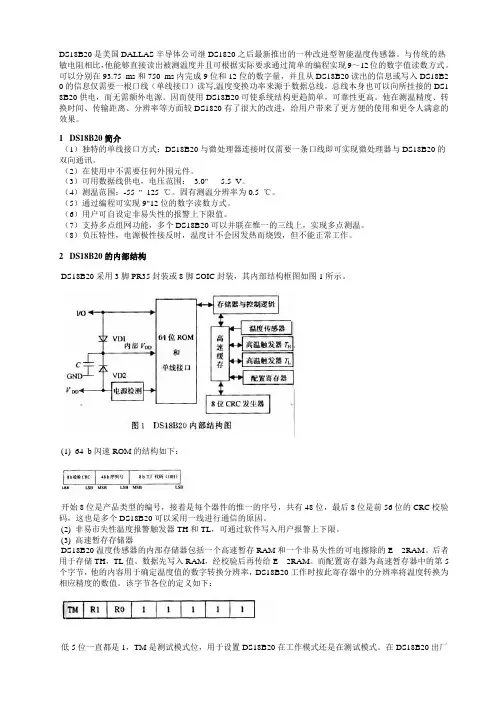

DS18B20的工作原理

DS18B20是美国DALLAS半导体公司继DS1820之后最新推出的一种改进型智能温度传感器。与传统的热敏电阻相比，他能够直接读出被测温度并且可根据实际要求通过简单的编程实现9～12位的数字值读数方式。可以分别在93.75 ms和750 ms内完成9位和12位的数字量，并且从DS18B20读出的信息或写入DS18B20的信息仅需要一根口线（单线接口）读写,温度变换功率来源于数据总线，总线本身也可以向所挂接的DS18B20供电，而无需额外电源。因而使用DS18B20可使系统结构更趋简单，可靠性更高。他在测温精度、转换时间、传输距离、分辨率等方面较DS1820有了很大的改进，给用户带来了更方便的使用和更令人满意的效果。

1 DS18B20简介

（1）独特的单线接口方式：DS18B20与微处理器连接时仅需要一条口线即可实现微处理器与DS18B20的双向通讯。

（2）在使用中不需要任何外围元件。

（3）可用数据线供电，电压范围： 3.0" 5.5 V。

（4）测温范围：-55 " 125 ℃。固有测温分辨率为0.5 ℃。

（5）通过编程可实现9"12位的数字读数方式。

（6）用户可自设定非易失性的报警上下限值。

（7）支持多点组网功能，多个DS18B20可以并联在惟一的三线上，实现多点测温。

（8）负压特性，电源极性接反时，温度计不会因发热而烧毁，但不能正常工作。

2 DS18B20的内部结构

DS18B20采用3脚PR35封装或8脚SOIC封装，其内部结构框图如图1所示。

(1) 64 b闪速ROM的结构如下：

开始8位是产品类型的编号，接着是每个器件的惟一的序号，共有48位，最后8位是前56位的CRC校验码，这也是多个DS18B20可以采用一线进行通信的原因。

(2) 非易市失性温度报警触发器TH和TL，可通过软件写入用户报警上下限。

(3) 高速暂存存储器

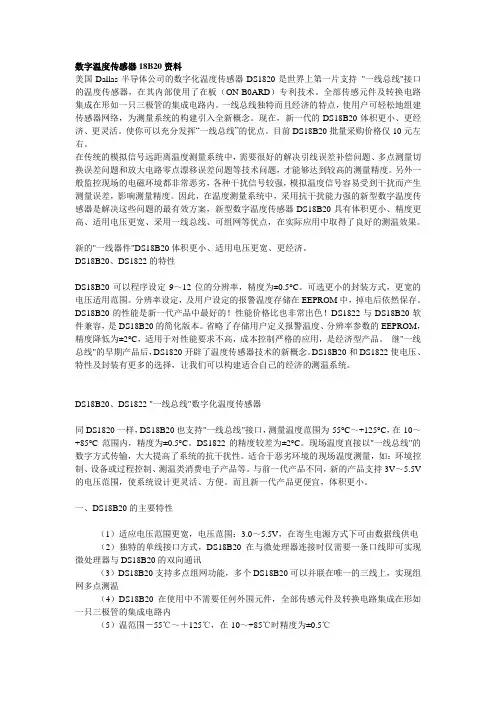

数字温度传感器18B20资料

美国Dallas半导体公司的数字化温度传感器DS1820是世界上第一片支持 "一线总线"接口的温度传感器，在其内部使用了在板（ON-B0ARD）专利技术。全部传感元件及转换电路集成在形如一只三极管的集成电路内。一线总线独特而且经济的特点，使用户可轻松地组建传感器网络，为测量系统的构建引入全新概念。现在，新一代的DS18B20体积更小、更经济、更灵活。使你可以充分发挥“一线总线”的优点。目前DS18B20批量采购价格仅10元左右。

在传统的模拟信号远距离温度测量系统中，需要很好的解决引线误差补偿问题、多点测量切换误差问题和放大电路零点漂移误差问题等技术问题，才能够达到较高的测量精度。另外一般监控现场的电磁环境都非常恶劣，各种干扰信号较强，模拟温度信号容易受到干扰而产生测量误差，影响测量精度。因此，在温度测量系统中，采用抗干扰能力强的新型数字温度传感器是解决这些问题的最有效方案，新型数字温度传感器DS18B20具有体积更小、精度更高、适用电压更宽、采用一线总线、可组网等优点，在实际应用中取得了良好的测温效果。

新的"一线器件"DS18B20体积更小、适用电压更宽、更经济。

DS18B20、DS1822的特性

DS18B20可以程序设定9～12位的分辨率，精度为±0.5°C。可选更小的封装方式，更宽的电压适用范围。分辨率设定，及用户设定的报警温度存储在EEPROM中，掉电后依然保存。DS18B20的性能是新一代产品中最好的！性能价格比也非常出色！DS1822与DS18B20软件兼容，是DS18B20的简化版本。省略了存储用户定义报警温度、分辨率参数的EEPROM，精度降低为±2°C，适用于对性能要求不高，成本控制严格的应用，是经济型产品。 继"一线总线"的早期产品后，DS1820开辟了温度传感器技术的新概念。DS18B20和DS1822使电压、特性及封装有更多的选择，让我们可以构建适合自己的经济的测温系统。

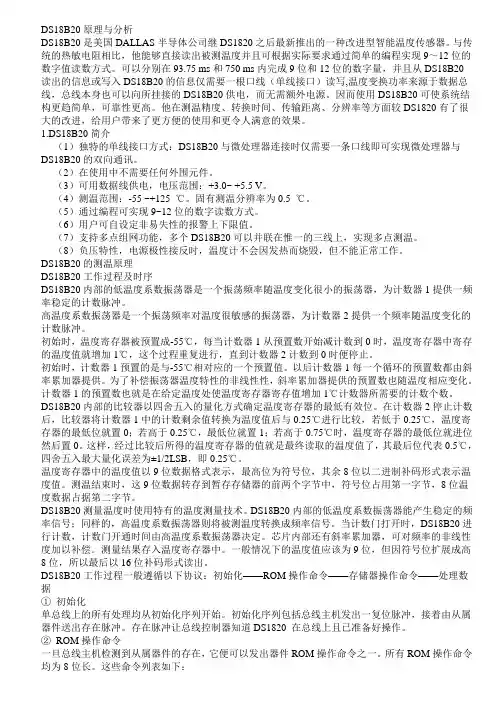

DS18B20原理与分析

DS18B20是美国DALLAS半导体公司继DS1820之后最新推出的一种改进型智能温度传感器。与传统的热敏电阻相比，他能够直接读出被测温度并且可根据实际要求通过简单的编程实现9～12位的数字值读数方式。可以分别在93.75 ms和750 ms内完成9位和12位的数字量，并且从DS18B20读出的信息或写入DS18B20的信息仅需要一根口线（单线接口）读写,温度变换功率来源于数据总线，总线本身也可以向所挂接的DS18B20供电，而无需额外电源。因而使用DS18B20可使系统结构更趋简单，可靠性更高。他在测温精度、转换时间、传输距离、分辨率等方面较DS1820有了很大的改进，给用户带来了更方便的使用和更令人满意的效果。

1.DS18B20简介

（1）独特的单线接口方式：DS18B20与微处理器连接时仅需要一条口线即可实现微处理器与DS18B20的双向通讯。

（2）在使用中不需要任何外围元件。

（3）可用数据线供电，电压范围：+3.0~ +5.5 V。

（4）测温范围：-55 ~+125 ℃。固有测温分辨率为0.5 ℃。

（5）通过编程可实现9~12位的数字读数方式。

（6）用户可自设定非易失性的报警上下限值。

（7）支持多点组网功能，多个DS18B20可以并联在惟一的三线上，实现多点测温。

（8）负压特性，电源极性接反时，温度计不会因发热而烧毁，但不能正常工作。

DS18B20的测温原理

DS18B20工作过程及时序

DS18B20内部的低温度系数振荡器是一个振荡频率随温度变化很小的振荡器，为计数器1提供一频率稳定的计数脉冲。

高温度系数振荡器是一个振荡频率对温度很敏感的振荡器，为计数器2提供一个频率随温度变化的计数脉冲。

初始时，温度寄存器被预置成-55℃，每当计数器1从预置数开始减计数到0时，温度寄存器中寄存的温度值就增加1℃，这个过程重复进行，直到计数器2计数到0时便停止。

DS18B20原理与分析

DS18B20是美国DALLAS半导体公司继DS1820之后最新推出的一种改进型智能温度传感器。与传统的热敏电阻相比，他能够直接读出被测温度并且可根据实际要求通过简单的编程实现9～12位的数字值读数方式。可以分别在93.75 ms和750 ms内完成9位和12位的数字量，并且从DS18B20读出的信息或写入DS18B20的信息仅需要一根口线(单线接口)读写,温度变换功率来源于数据总线，总线本身也可以向所挂接的DS18B20供电，而无需额外电源。因而使用DS18B20可使系统结构更趋简单，可靠性更高。他在测温精度、转换时间、传输距离、分辨率等方面较DS1820有了很大的改进，给用户带来了更方便的使用和更令人满意的效果。

1.DS18B20简介

(1)独特的单线接口方式：DS18B20与微处理器连接时仅需要一条口线即可实现微处理器与DS18B20的双向通讯。

(2)在使用中不需要任何外围元件。

(3)可用数据线供电，电压范围：+3.0~ +5.5 V。

(4)测温范围：-55 ~+125 ℃。固有测温分辨率为0.5 ℃。

(5)通过编程可实现9~12位的数字读数方式。

(6)用户可自设定非易失性的报警上下限值。

(7)支持多点组网功能，多个DS18B20可以并联在惟一的三线上，实现多点测温。

(8)负压特性，电源极性接反时，温度计不会因发热而烧毁，但不能正常工作。 DS18B20的测温原理

DS18B20的测温原理如图2所示，图中低温度系数晶振的振荡频率受温度的影响很小〔1〕，用于产生固定频率的脉冲信号送给减法计数器1，高温度系数晶振随温度变化其震荡频率明显改变，所产生的信号作为减法计数器2的脉冲输入，图中还隐含着计数门，当计数门打开时，DS18B20就对低温度系数振荡器产生的时钟脉冲后进行计数，进而完成温度测量。计数门的开启时间由高温度系数振荡器来决定，每次测量前，首先将-55 ℃所对应的基数分别置入减法计数器1和温度寄存器中，减法计数器1和温度寄存器被预置在 -55 ℃ 所对应的一个基数值。减法计数器1对低温度系数晶振产生的脉冲信号进行减法计数，当减法计数器1的预置值减到0时温度寄存器的值将加1，减法计数器1的预置将重新被装入，减法计数器1重新开始对低温度系数晶振产生的脉冲信号进行计数，如此循环直到减法计数器2计数到0时，停止温度寄存器值的累加，此时温度寄存器中的数值即为所测温度。图2中的斜率累加器用于补偿和修正测温过程中的非线性，其输出用于修正减法计数器的预置值，只要计数门仍未关闭就重复上述过程，直至温度寄存器值达到被测温度值，这就是DS18B20的测温原理。
