DS18B20的工作原理

;********************************************************************************

*

;********************************************************************************

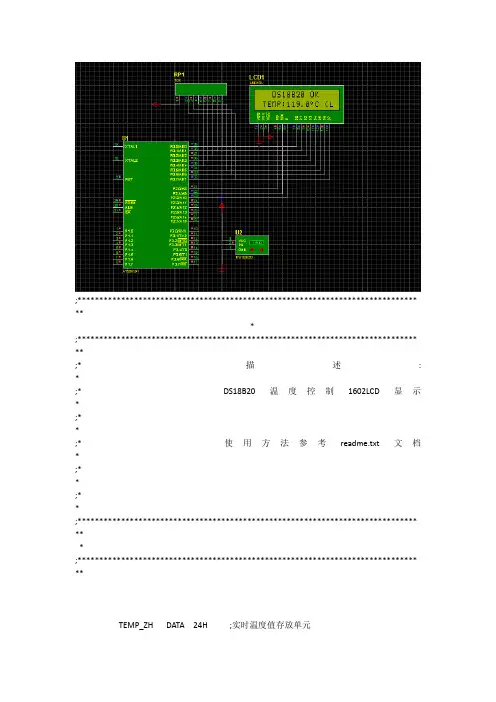

;* 描述:

*

;* DS18B20温度控制1602LCD显示

*

;*

*

;* 使用方法参考readme.txt文档

*

;*

*

;*

*

;********************************************************************************

*

;********************************************************************************

TEMP_ZH DATA 24H ;实时温度值存放单元 TEMPL DATA 25H ;

DS18B20的工作原理

DS18B20是一款数字温度传感器，它采用单总线接口进行通信，并且具有高精度、低功耗和可编程分辨率的特点。在本文中，我将详细介绍DS18B20的工作原理，包括其硬件结构和通信协议。

1. 硬件结构

DS18B20由温度传感器、控制逻辑和存储器组成。温度传感器采用基于硅的温度传感器技术，能够测量环境温度并将其转换为数字信号。控制逻辑负责控制传感器的工作模式和数据传输。存储器用于存储温度传感器的惟一标识符和用户可编程的配置寄存器。

2. 工作原理

DS18B20采用单总线接口进行通信，这意味着它只需要一个引脚来进行数据传输和控制。传感器和主控设备之间的通信是通过发送和接收脉冲来实现的。

在通信开始之前，主控设备会发送复位脉冲，以确保传感器处于正确的工作状态。接下来，主控设备发送指令给传感器，指令包括读取温度、写入配置等操作。传感器根据指令执行相应的操作，并将结果发送回主控设备。

为了确保数据的准确性，DS18B20采用了一种叫做1-Wire协议的通信协议。在这个协议中，数据是通过脉冲的持续时间来表示的。逻辑“0”的脉冲持续时间较短，而逻辑“1”的脉冲持续时间较长。主控设备和传感器之间的通信是通过发送和接收这些脉冲来实现的。

3. 数据传输

DS18B20的数据传输包括三个阶段：复位、命令和数据。

在复位阶段，主控设备发送一个复位脉冲，以确保传感器处于正确的工作状态。 在命令阶段，主控设备发送指令给传感器。指令包括读取温度、写入配置等操作。传感器根据指令执行相应的操作，并将结果发送回主控设备。

在数据阶段，传感器将温度数据转换为数字信号，并通过单总线接口发送给主控设备。主控设备接收到数据后，可以进行进一步的处理和显示。

4. 应用领域

由于DS18B20具有高精度、低功耗和可编程分辨率的特点，它在许多领域得到了广泛应用。

在工业领域，DS18B20可用于温度监测和控制系统，如温度计、温度报警器等。

DS18B20的工作原理

DS18B20是一种数字温度传感器，可以通过一根单线串行总线与微处理器或者其他设备进行通信。它采用了数字温度传感技术，可以准确地测量环境温度，并将温度数据以数字形式传输给主设备。

DS18B20的工作原理如下：

1. 温度测量原理：DS18B20使用了一个精确的温度传感器，该传感器基于温度对半导体材料电阻值的影响。在DS18B20中，温度传感器是由一对金属电极和一个细丝电阻器组成的。当温度升高时，电阻值增加，反之亦然。通过测量电阻值的变化，可以确定环境温度。

2. 单线串行总线通信：DS18B20通过单线串行总线与主设备通信，这意味着只需要一根数据线就可以实现数据传输。通信过程中，主设备发送指令给DS18B20，DS18B20将温度数据以数字形式传输回主设备。这种通信方式简化了硬件连接，降低了成本。

3. 温度转换和精度：DS18B20将温度数据转换为数字形式，并以12位精度表示。它可以测量的温度范围为-55℃至+125℃，精度为±0.5℃。DS18B20还具有可编程的分辨率功能，可以选择9位、10位、11位或者12位的温度分辨率。

4. 供电和工作模式：DS18B20可以通过总线路线提供供电，也可以通过外部电源提供供电。它还具有多种工作模式，包括连续转换模式和温度警报模式。在连续转换模式下，DS18B20可以周期性地测量温度并发送数据。在温度警报模式下，DS18B20可以设置上下限温度阈值，当温度超过或者低于设定阈值时，会触发警报信号。

总结： DS18B20是一种数字温度传感器，采用了数字温度传感技术。它通过测量温度对半导体材料电阻值的影响来测量环境温度，并将温度数据以数字形式传输给主设备。DS18B20具有单线串行总线通信、温度转换和精度、供电和工作模式等特点。它在许多领域中被广泛应用，如气象监测、工业自动化、家用电器等。其高精度和简单的硬件连接使其成为一种理想的温度传感器。

DS18B20的工作原理

DS18B20是一种数字温度传感器，具有高精度和数字输出的特点。它采用一线通信协议，可以直接与微控制器通信，广泛应用于温度监测领域。本文将详细介绍DS18B20的工作原理。

一、温度测量原理

1.1 DS18B20采用数字式温度传感器芯片，内部集成了温度传感器和ADC转换器，能够直接输出数字信号。

1.2 DS18B20的温度传感器采用特殊的材料，随温度的变化而改变其电阻值，通过ADC转换器将电阻值转换为数字信号。

1.3 DS18B20的数字输出信号经过微处理器处理后，可以直接显示温度数值或者通过串口通信传输到其他设备。

二、通信协议

2.1 DS18B20采用一线通信协议，只需一根数据线即可与微控制器通信，简化了连接方式。

2.2 通信协议中包括初始化、发送命令、读取数据等步骤，确保数据的准确传输。

2.3 通过一线通信协议，DS18B20可以实现多个传感器的串联连接，方便实现多点温度监测。

三、精度和分辨率

3.1 DS18B20具有高精度的温度测量能力，温度测量误差仅为±0.5℃。

3.2 DS18B20的分辨率可调节，最高可达12位，能够满足不同应用场景的需求。 3.3 高精度和可调节的分辨率使得DS18B20在工业控制、医疗设备等领域得到广泛应用。

四、工作电压和功耗

4.1 DS18B20的工作电压范围广泛，可在3V至5.5V之间工作，适用于不同的电源供应环境。

4.2 DS18B20的功耗较低，工作电流仅为1mA左右，可以节省能源。

4.3 低功耗和广泛的工作电压范围使得DS18B20适用于电池供电或者低功耗设备。

五、应用领域

5.1 DS18B20广泛应用于温度监测系统、气象站、医疗设备等领域。

5.2 DS18B20的高精度和数字输出特点使得其在工业控制、实验室研究等领域得到广泛应用。

5.3 DS18B20的一线通信协议和低功耗特点使得其在移动设备、智能家居等领域具有广阔的应用前景。
