串口通信注意事项

串口通讯模块的信息与使用

朱震忠

串口通讯模块基本信息介绍

CP340/CP341/CP440/CP441-1/CP441-2模块是西门子S7-300/400系列PLC中的串行通讯

模块，这些模块具有1个（CP441-2有2个）串行通讯口（RS232C或TTY或RS485/422）。您可

以使用这种通讯模块实现S7300/400与其他串行通讯设备的数据交换，例如打印机、扫描仪、仪

表、Modbus主从站、Data Highway站、变频器，USS站等；

如下给出串口通讯模块以及相关产品的订货信息：

订货号 产品名称 支持的协议 注释

S7-300系列

6ES7 340-1AH00-0AE0 S7300 RS232C 串行通讯模板 ASCII, 3964R，USS 9针D型针接头

6ES7 340-1AH01-0AE0 S7300 RS232C 串行通讯模板 ASCII, 3964R, printer，USS 9针D型针接头

6ES7 340-1BH00-0AE0 S7300 20mA TTY串行通讯模板 ASCII, 3964R, printer，USS 9针D型针接头

6ES7 340-1CH00-0AE0 S7300 RS422/485串行通讯模板 ASCII, 3964R, printer，USS 9针D型针接头

6ES7 341-1AH0x-0AE0 S7300 RS232C 串行通讯模板 RK512, ASCII, 3964(R), Modbus

Master/Slave(RTU格式), Data

Highway(DF1协议) ，USS 9针D型针接头

6ES7 341-1BH0x-0AE0 S7300 20mA TTY串行通讯模板 RK512, ASCII, 3964(R), Modbus

Master/Slave(RTU格式), Data

Highway(DF1协议) ，USS 9针D型孔接头

组态王自定义串口协议编程

一、引言

在自动化控制系统领域，组态王是一款广泛应用于监控和控制系统的软件。为了实现与其他设备的通信，组态王提供了自定义串口协议编程功能。本文将详细介绍如何进行自定义串口协议编程，以满足实际工程需求。

二、组态王简介

组态王（KingView）是一款国内知名的监控和控制软件，具有良好的人机界面、强大的数据处理和通信功能。组态王支持多种通信协议，如Modbus、Profibus、以太网等。在实际工程中，用户可以根据需求自定义串口协议，实现与其他设备的通信。

三、自定义串口协议编程原理

自定义串口协议编程主要包括以下几个方面：

1.初始化串口：设置串口参数，如波特率、数据位、停止位等。

2.发送数据：按照协议格式，将数据发送给其他设备。

3.接收数据：接收其他设备发送的数据，并按照协议解析。

4.错误检测与处理：实现错误检测和处理功能，保证数据传输的可靠性。

四、具体操作步骤

1.打开组态王，新建一个工程。

2.在工程中添加一个串口通信设备。

3.配置串口通信设备的属性，如波特率、数据位、停止位等。

4.编写自定义协议程序，实现数据的发送和接收。 5.调试并优化程序，确保通信正常。

五、实战案例分享

以下是一个自定义串口协议编程的实战案例：

1.设备A发送数据：设备A按照自定义协议格式，将数据发送给设备B。

2.设备B接收数据：设备B接收到数据后，按照协议解析并处理。

3.数据处理：设备B将解析后的数据上传至组态王，进行实时监控。

六、注意事项

1.在编写自定义协议时，要确保协议的稳定性和可靠性。

2.注意错误检测与处理，避免因为传输错误导致系统不稳定。

3.调试过程中，密切关注数据传输情况，及时发现问题并进行优化。

七、总结

通过本文的介绍，相信大家对组态王自定义串口协议编程有了更深入的了解。在实际工程中，根据需求编写自定义串口协议，可以有效提高设备的通信效率和系统的稳定性。

HC-12

V2.6无线串口通信模块用户手册汇聚信息承载梦想

官方网址：

广州汇承信息科技有限公司销售热线：020-8408-334119608第1页共13页HC-12无线433MHz串口模块用户手册

目录

一.模块介绍

1.1模块特点………….……………………………………………………………………………………………………………………………………..……………3

1.2模块概述………….……………………………………………………………………………………………………………………………………………..……3

1.3基本参数………….……………………………………………………………………………………………………………………………………………..……3

1.4系列产品………….……………………………………………………………………………………………………………………………………………..……3

二.连接说明

2.1工作原理简单介绍…………………………........……………………………………………………………………………………………………………4

2.2模块MCU等设备的连接………………………………………………………………………………………………………………………………………4

2.3模块之间的连接通讯…………………………………………………………………………………………………….……………………………….....5

2.4模块与PC连接通讯………………………………………………………………….……………………………………….……………………………....5

三.无线串口透传

3.1串口透传特性………..............………………………………………………………………………………………………………………………………5

3.2四种串口透传模式…………………………………………………………………………………………………….……………………………….....5

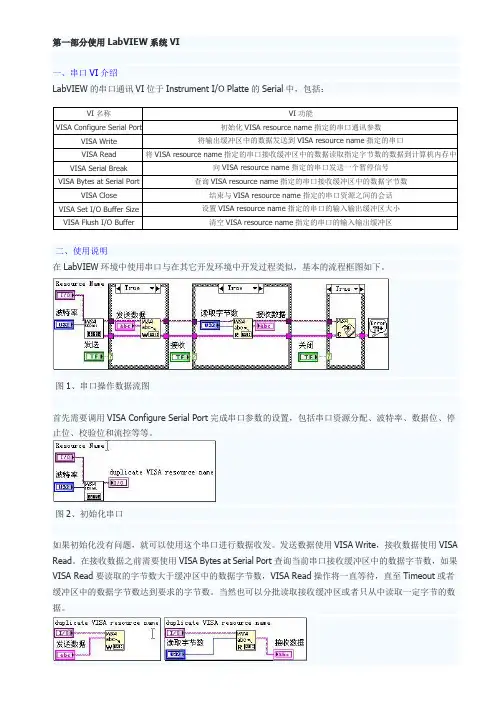

第一部分使用LabVIEW系统VI

一、串口VI介绍

LabVIEW的串口通讯VI位于Instrument I/O Platte的Serial中，包括：

VI名称 VI功能

VISA Configure Serial Port 初始化VISA resource name指定的串口通讯参数

VISA Write 将输出缓冲区中的数据发送到VISA resource name指定的串口

VISA Read 将VISA resource name指定的串口接收缓冲区中的数据读取指定字节数的数据到计算机内存中

VISA Serial Break 向VISA resource name指定的串口发送一个暂停信号

VISA Bytes at Serial Port 查询VISA resource name指定的串口接收缓冲区中的数据字节数

VISA Close 结束与VISA resource name指定的串口资源之间的会话

VISA Set I/O Buffer Size 设置VISA resource name指定的串口的输入输出缓冲区大小

VISA Flush I/O Buffer 清空VISA resource name指定的串口的输入输出缓冲区

二、使用说明

在LabVIEW环境中使用串口与在其它开发环境中开发过程类似，基本的流程框图如下。

图1、串口操作数据流图

首先需要调用VISA Configure Serial Port完成串口参数的设置，包括串口资源分配、波特率、数据位、停止位、校验位和流控等等。

图2、初始化串口

如果初始化没有问题，就可以使用这个串口进行数据收发。发送数据使用VISA Write，接收数据使用VISA

Read。在接收数据之前需要使用VISA Bytes at Serial Port查询当前串口接收缓冲区中的数据字节数，如果VISA Read要读取的字节数大于缓冲区中的数据字节数，VISA Read操作将一直等待，直至Timeout或者缓冲区中的数据字节数达到要求的字节数。当然也可以分批读取接收缓冲区或者只从中读取一定字节的数据。
