串口通信流程

上位机-串⼝通信详解（以RS232为例））

1、什么是串⼝通信？

写这个的时候我在想应该怎么解释串⼝通信，因为串⼝通信很多朋友不了解的原因是涉及到硬件的知识，对于没有相关专业知识的朋友很难

理解串⼝通信。所以我这⾥只做部分的解释，需要了解更多硬件相关信息的朋友可以看这篇博⽂：

串⼝通信在百度词条上的解释是:

串⼝通信（Serial Communications）的概念⾮常简单，串⼝按位（bit）发送和接收的。

简单的解释就是：两个⼈说话，⼀个⼈说，⼀个⼈听。

是的，就是这个么简单。如果不需要了解硬件，那么我们只需要了解通信，串⼝不需要理解，那是硬件⼯程师需要考虑的事情。我们今天讲

的是上位机与串⼝通信，重点是通信。2、串⼝通信协议

所谓通信协议是指通信双⽅的⼀种约定。约定包括对数据格式、同步⽅式、传送速度、传送步骤、检纠错⽅式以及控制字符定义等问题做出

统⼀规定，通信双⽅必须共同遵守。

串⼝通信协议中，很多朋友很疑惑，RS232,RS485这些协议怎么⽤？

但实际上这些准确来说，是⼀种标准。我们可以直接使⽤这种标准进⾏通信，完全没有任何问题。

还有⼀种⾃定义通信协议，顾名思义，⾃定义通信协议是基于需求编写的，符合RS232等标准的协议。

这部分对于上位机来说，我们只需要得到第三⽅提供的⾃定义通信协议，根据其中的内容进⾏编程即可，具体的功能实现是由硬件⼯程师实

现。

在通信协议中，最重要的是端⼝（com）、波特率、数据位、校验位、停⽌位。3、实现⼀个demo

通过上⾯的了解，上位机⼯程师应该有⼀个概念，上位机与串⼝的通信重点是通信，常⽤的通信可以直接使⽤标准的完成，但是如果是属于

⾃定义通信协议的，需要提供⾃定义的通信协议。1）⾸先我们实现⼀个界⾯，如下：

2）配置串⼝参数-打开串⼝

3）发送数据

4）接收数据

1、使⽤异步接收数据

2、如果需要写完之后直接读，参考以下⽅法：

5）效果图：

6）基于⾃定义协议的通信（发送和接收都使⽤16进制进⾏）

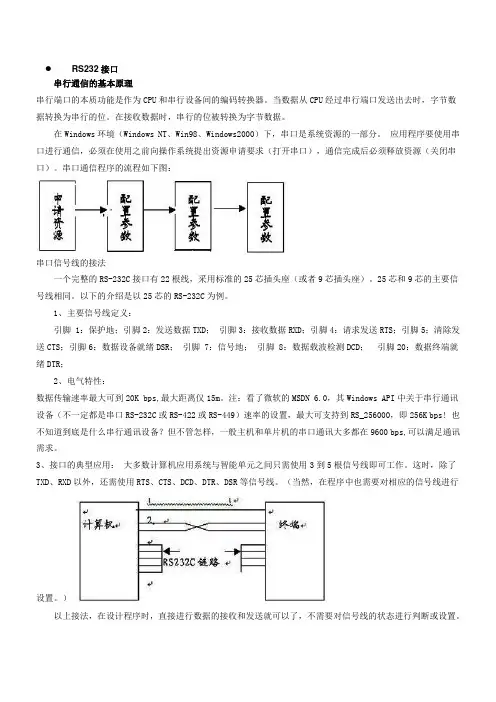

 RS232接口

串行通信的基本原理

串行端口的本质功能是作为CPU和串行设备间的编码转换器。当数据从CPU经过串行端口发送出去时，字节数据转换为串行的位。在接收数据时，串行的位被转换为字节数据。

在Windows环境（Windows NT、Win98、Windows2000）下，串口是系统资源的一部分。 应用程序要使用串口进行通信，必须在使用之前向操作系统提出资源申请要求（打开串口），通信完成后必须释放资源（关闭串口）。串口通信程序的流程如下图：

串口信号线的接法

一个完整的RS-232C接口有22根线，采用标准的25芯插头座（或者9芯插头座）。25芯和9芯的主要信号线相同。以下的介绍是以25芯的RS-232C为例。

1、主要信号线定义：

引脚 1：保护地；引脚2：发送数据TXD； 引脚3：接收数据RXD；引脚4：请求发送RTS；引脚5：清除发送CTS；引脚6：数据设备就绪DSR； 引脚 7：信号地； 引脚 8：数据载波检测DCD； 引脚20：数据终端就绪DTR；

2、电气特性：

数据传输速率最大可到20K bps,最大距离仅15m。注：看了微软的MSDN 6.0，其Windows API中关于串行通讯设备（不一定都是串口RS-232C或RS-422或RS-449）速率的设置，最大可支持到RS_256000，即256K bps! 也不知道到底是什么串行通讯设备？但不管怎样，一般主机和单片机的串口通讯大多都在9600 bps,可以满足通讯需求。

3、接口的典型应用： 大多数计算机应用系统与智能单元之间只需使用3到5根信号线即可工作。这时，除了TXD、RXD以外，还需使用RTS、CTS、DCD、DTR、DSR等信号线。（当然，在程序中也需要对相应的信号线进行设置。）

以上接法，在设计程序时，直接进行数据的接收和发送就可以了，不需要对信号线的状态进行判断或设置。

1 摘要

本文详细介绍了基于RS-485总线的单片机与多台单片机间的串行通信原理、实现方法和相应的通信硬件、软件设计。该设计是由单片机与单片机组成的主从控制系统，其中单片机做为上位机对下位单片机是实现控制和监视功能。它包括通信和控制两个功能模块。单片机作为下位机在整个系统中属于从属地位，主要用来接收上位机的命令。由于此通信的单片接口是RS232的9针接口，且下位机数目有限（32台）。所以本设计采用了RS485总线以及RS232转RS485的协议芯片以满足长距离多机通信，本文讨论了总线接口转换、主从式通信协议设计方法，给出了采用中断式处理的通信过程流程图，并叙述了设计过程中必备的绘图软件Protel DXP的应用，以及编辑源代码软件keil uVision2的应用，实现了单片机对多个单片机组成采集终端的通信与管理。

关键词： 单片机 单片机 RS-485 通信

II

Abstract

The communication 、realized method and corresponding design of hardware and

software between 单片 and multiple MCUs based on RS-485 is described in detai in

the article. This design instroduces a pincipal and subordinate control system which is

composed of 单片 and single chip. Divided from its function, it includes two parts:

communication and control, in which 单片 is used as master, and MCUs is used as

串口数据接收和网络数据接收之间的工作流程

下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！

Download tips: This document is carefully compiled by this editor. I hope

that after you download it, it can help you solve practical problems. The

document can be customized and modified after downloading, please adjust

and use it according to actual needs, thank you! In addition, this shop provides

you with various types of practical materials, such as educational essays, diary

appreciation, sentence excerpts, ancient poems, classic articles, topic

composition, work summary, word parsing, copy excerpts, other materials and

so on, want to know different data formats and writing methods, please pay

attention!

1. 概述

在许多应用程序中，需要将数据从串口接收并发送到网络，或者从网络接收并发送到串口。本文将介绍串口数据接收和网络数据接收之间的工作流程，包括硬件设备的连接、软件编程的实现以及数据传输的处理过程。
