电力电子基础知识归纳

2024年电力电子学知识点总结电力电子学是研究将电力进行控制、转换和处理的一门学科。

它广泛应用于电力系统、电气驱动和电力供应等领域。

随着科技的不断发展和创新，电力电子学也在不断演进。

以下是2024年电力电子学的一些重要知识点总结。

1.功率半导体器件：功率半导体器件是电力电子学的基础。

常见的功率半导体器件包括晶闸管、IGBT、MOSFET等。

这些器件具有耐高电压、高电流和高温等特点，可以实现高效的功率转换和控制。

2.开关电源：开关电源是一种将电能进行高效转换和稳定输出的电源系统。

常见的开关电源拓扑结构包括脉冲宽度调制（PWM）控制的单端和双端开关电源，以及谐振开关电源。

开关电源具有高效率、体积小和重量轻的特点，被广泛应用于计算机、通信和工业控制等领域。

3.交流调压：交流调压是将交流电能转换为直流电能的过程。

常见的交流调压技术包括整流和逆变。

整流将交流电转换为脉动的直流电，而逆变将直流电转换为交流电。

交流调压技术被广泛应用于电力系统的输电和配电、电动车充电和可再生能源发电等领域。

4.电力因数校正：电力因数是交流电中有功功率与视在功率之比。

电力因数校正是通过电力电子技术改善电力系统的功率因数。

常见的电力因数校正技术包括有源功率因数校正和无源功率因数校正。

电力因数校正可以提高电力系统的效率、减少系统的损耗，并符合电力系统的标准和规范。

5.电力质量控制：电力质量是指电力系统中电压、电流和频率等参数的稳定性和纯净度。

电力质量控制是通过电力电子技术实现对电力质量的监测、调节和保护。

常见的电力质量控制技术包括谐波滤波、电压调节和无功补偿。

电力质量控制可以提高电力系统的稳定性，减少电力中的谐波和干扰，并保证电力设备的正常运行。

6.电力电子与可再生能源：可再生能源包括太阳能、风能、水能等，它们是未来能源发展的重要方向。

电力电子技术在可再生能源的发电、转换和集成方面发挥着重要作用。

通过电力电子技术，可以实现可再生能源与电力系统的无缝连接，提高能源的利用效率和系统的稳定性。

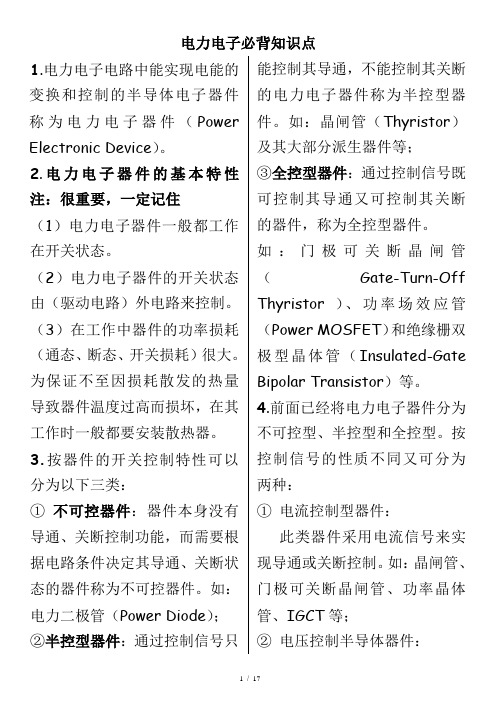

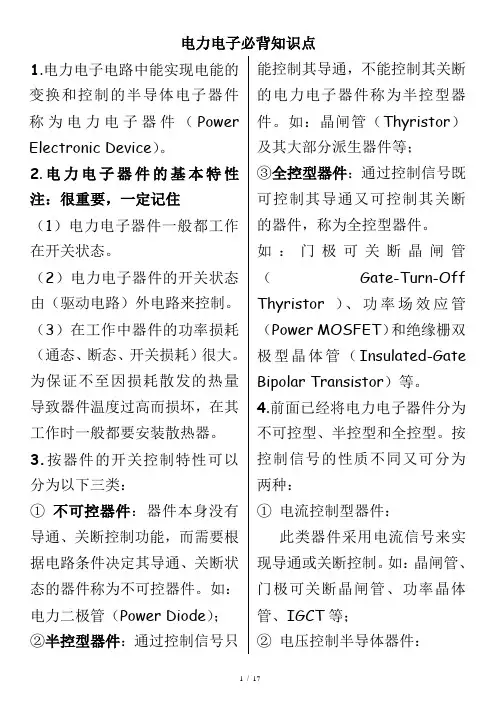

电力电子必背知识点1.电力电子电路中能实现电能的变换和控制的半导体电子器件称为电力电子器件（Power Electronic Device）。

2.电力电子器件的基本特性注：很重要，一定记住（1）电力电子器件一般都工作在开关状态。

（2）电力电子器件的开关状态由（驱动电路）外电路来控制。

（3）在工作中器件的功率损耗（通态、断态、开关损耗）很大。

为保证不至因损耗散发的热量导致器件温度过高而损坏，在其工作时一般都要安装散热器。

3.按器件的开关控制特性可以分为以下三类：①不可控器件：器件本身没有导通、关断控制功能，而需要根据电路条件决定其导通、关断状态的器件称为不可控器件。

如：电力二极管（Power Diode）；②半控型器件：通过控制信号只能控制其导通，不能控制其关断的电力电子器件称为半控型器件。

如：晶闸管（Thyristor）及其大部分派生器件等；③全控型器件：通过控制信号既可控制其导通又可控制其关断的器件，称为全控型器件。

如：门极可关断晶闸管（Gate-Turn-Off Thyristor ）、功率场效应管（Power MOSFET）和绝缘栅双极型晶体管（Insulated-Gate Bipolar Transistor）等。

4.前面已经将电力电子器件分为不可控型、半控型和全控型。

按控制信号的性质不同又可分为两种：①电流控制型器件：此类器件采用电流信号来实现导通或关断控制。

如：晶闸管、门极可关断晶闸管、功率晶体管、IGCT等；②电压控制半导体器件：这类器件采用电压控制（场控原理控制）它的通、断，输入控制端基本上不流过控制电流信号，用小功率信号就可驱动它工作。

如：代表性器件为MOSFET管和IGBT管。

5.几点结论（重要）1.晶闸管具有单向导电和可控开通的开关特性。

2.晶闸管由阻断状态转为导通状态时，应具备两个条件：从主电路看，晶闸管应承受正向阳极电压；从控制回路看，应有符合要求的正向门极电流。

3.晶闸管导通后，只要具备维持导通的主回路条件，晶闸管就维持导通状态，门极便失去控制作用，其阳极电流由外电路决定。

电工电子技术基础知识点一、电工技术基础1. 电路基础- 电路定义：电流的路径，由电源、导线、负载和开关组成。

- 欧姆定律：电压(V)、电流(I)和电阻(R)之间的关系，V = I * R。

- 基本电路类型：串联电路、并联电路、混合电路。

2. 电源- 直流电源(DC)：电压和电流方向恒定的电源。

- 交流电源(AC)：电压和电流方向周期性变化的电源。

- 电池、发电机、变压器等都是常见的电源设备。

3. 导线与连接- 导线材料：铜、铝等，具有低电阻率。

- 导线规格：根据负载电流选择合适截面积的导线。

- 连接方式：焊接、压接、螺栓连接等。

4. 负载- 电阻性负载：如电热器、电阻器。

- 电容性负载：如电容器。

- 感性负载：如电动机、变压器。

5. 开关与控制- 开关类型：单刀单掷、单刀双掷、三刀双掷等。

- 控制元件：继电器、接触器、定时器等。

二、电子技术基础1. 电子元件- 被动元件：电阻器、电容器、电感器。

- 主动元件：二极管、晶体管、集成电路。

- 半导体材料：硅、锗等。

2. 数字电子基础- 数字信号：二进制信号，0和1表示低电平和高电平。

- 逻辑门：与门、或门、非门、异或门等。

- 触发器：RS触发器、D触发器、JK触发器等。

3. 模拟电子基础- 放大器：运算放大器、音频放大器、功率放大器。

- 振荡器：正弦波振荡器、方波振荡器。

- 滤波器：低通滤波器、高通滤波器、带通滤波器。

4. 电子测量与测试- 测量仪器：万用表、示波器、信号发生器。

- 测试方法：电压测量、电流测量、电阻测量。

5. 电子电路设计- 电路原理图设计：使用绘图软件绘制电路图。

- PCB布局：电路板设计，包括元件布局和走线。

- 电路仿真：使用软件模拟电路工作情况。

三、安全与维护1. 电工安全- 遵守电气安全规范。

- 使用个人防护装备。

- 定期检查电气设备。

2. 电子设备维护- 清洁电路板和元件。

- 定期更换老化元件。

- 存储环境要求：防潮、防尘、防静电。

电工电子基础知识电工电子基础知识是电气工程和电子技术领域的入门课程，它涵盖了电路的基本理论、电子元件的工作原理以及电子系统的构建方法。

以下是电工电子基础知识的详细内容：1. 电路的基本概念电路是由电源、导线、开关和负载等元件组成的闭合路径，它使得电流能够在其中流动。

电路的基本组成部分包括：- 电源：提供电能的设备，如电池、发电机等。

- 导线：连接电路元件，传输电流的导电材料。

- 开关：控制电路通断的装置。

- 负载：消耗电能的设备，如灯泡、电动机等。

2. 电路的基本定律电路分析中常用的基本定律包括欧姆定律、基尔霍夫电流定律（KCL）和基尔霍夫电压定律（KVL）。

- 欧姆定律：描述了电阻、电流和电压之间的关系，即V=IR，其中V是电压，I是电流，R是电阻。

- KCL：指出任何节点处流入的电流总和等于流出的电流总和。

- KVL：指出任何闭合回路中，电压的代数和为零。

3. 基本电子元件电子元件是构成电子电路的基本单元，常见的电子元件包括：- 电阻器：限制电流流动的元件，其阻值用欧姆表示。

- 电容器：能够储存电荷的元件，其容量用法拉表示。

- 电感器：对电流变化产生阻碍作用的元件，其感值用亨利表示。

- 二极管：允许电流单向流动的半导体元件。

- 三极管：用于放大或开关电流的半导体元件。

4. 直流电路分析直流电路是指电流方向不随时间变化的电路。

分析直流电路时，通常采用节点电压法或环路电流法。

- 节点电压法：将电路中的节点电压作为未知量，根据KCL和欧姆定律建立方程组求解。

- 环路电流法：将电路中的环路电流作为未知量，根据KVL和欧姆定律建立方程组求解。

5. 交流电路分析交流电路是指电流方向随时间周期性变化的电路。

分析交流电路时，需要考虑电压和电流的相位关系。

- 正弦波交流电路：采用复数表示法，将电路元件的阻抗表示为实部和虚部的复数形式，通过欧姆定律和相量分析法求解电路。

- 谐振电路：在特定频率下，电路的阻抗达到最小，此时电路发生谐振。

电工电子知识点总结一、电工电子的基础知识1. 电流（I）：电子在导体中的流动称为电流，用安培（A）表示。

电流的方向是正电荷从正极流向负极。

2. 电压（U）：电荷在电路中移动时所具有的能量，也称为电势差。

用伏特（V）表示。

电压是衡量电流推动力大小的指标。

3. 电阻（R）：阻碍电流通过的物理量，用欧姆（Ω）表示。

电阻决定了电流通过电路时的阻力大小。

4. 电功率（P）：单位时间内消耗或产生的电能，用瓦特（W）表示。

电功率是描述电路的工作状态的指标。

5. 电路：由电源、导线、电器元件等组成的路径，用于电流的流动和电能的传输。

二、电路元件1. 电源：提供电流和电压的设备，包括电池和电源适配器等。

2. 电线：连接电路中各个部分的导线，通常使用铜线。

3. 开关：用来控制电路的通断，常见的有手动开关、按钮开关等。

4. 电阻器：用来调节电流和电压大小的元件，可分为固定电阻器和可变电阻器。

5. 电容器：存储电荷，具有储能功能，常用于滤波和存储电源。

6. 电感器：具有电感作用，能储存磁能量，常用于滤波和振荡电路。

7. 二极管：具有单向导电性的器件，可用于整流、节流等电路。

8. 三极管：具有放大、开关等功能，是电子电路中常见的元件。

9. 继电器：用来实现电磁和机械的相互转换，常用于电路的控制。

三、常见电路1. 直流电路：电流方向恒定的电路，如直流电源供电的家用电器。

2. 交流电路：电流方向周期性变化的电路，如交流电压驱动的照明灯具。

3. 并联电路：各个电器元件并联连接的电路，电流在分支中分流，电压相同。

4. 串联电路：各个电器元件串联连接的电路，电流相同，电压在不同元件中分压。

5. 混联电路：并联和串联的组合电路，常见于复杂的电子设备中。

四、常见电子设备1. 变压器：用于改变交流电压的装置，可实现升压和降压。

2. 整流器：用来将交流电转换为直流电，常用于电子设备中。

3. 逆变器：将直流电转换为交流电的装置，常用于太阳能发电系统等。

电力电子学知识点总结电力电子学是研究电力系统中的电力变换、控制和调节的学科，主要包括功率半导体器件、电力电子器件、电力电子电路、电力电子系统以及其工作原理和应用等方面的内容。

下面将对电力电子学的基本知识点进行总结，以便更好地理解和应用电力电子技术。

一、功率半导体器件功率半导体器件是电力电子电路中的核心部件，其主要作用是实现电能的变换和控制。

常见的功率半导体器件有二极管、晶闸管、可控硅、大功率晶体管和金属氧化物半导体场效应晶体管（MOSFET）等。

这些器件的工作原理、特性和应用有所不同，选择适合的器件对电力电子系统的性能具有重要影响。

1.二极管：二极管是一种具有两个电极的器件，主要用于整流电源电路中。

其工作原理是当正向电压施加在二极管上时，电流可以流过，而反向电压施加时，二极管具有很高的阻抗。

2.晶闸管：晶闸管是一种具有三个电极的器件，主要用于控制高功率交流电流。

其工作原理是通过一个控制电极的信号来控制另外两个电极之间的导通和截止状态。

3.可控硅：可控硅也是一种具有三个电极的器件，其特点是只有在一个特定的触发脉冲下才能开启，一旦开启就可以持续导通。

可控硅主要用于交流电压控制以及电能的调节。

4.大功率晶体管：大功率晶体管是一种可以承受大电流和大功率的晶体管。

它具有高增益和低饱和压降的特点，适用于高频率和高功率的应用。

5.MOSFET：MOSFET是一种依靠电场效应来控制导通的器件。

它具有低导通电阻、高开关速度和优异的抗击穿能力，适用于高频率和高效率的应用。

二、电力电子电路电力电子电路是将功率半导体器件组合成特定功能的电路，用于实现电能的变换、控制和调节。

常见的电力电子电路有整流电路、逆变电路、升压和降压变换器等。

1.整流电路：整流电路是将交流电转换为直流电的电路。

常见的整流电路有单相和三相整流桥电路，可以采用二极管或可控硅进行整流。

2.逆变电路：逆变电路是将直流电转换为交流电的电路。

逆变电路有单相和三相逆变电路，可以采用晶闸管或可控硅进行逆变。

电力电子必背知识点1.电力电子电路中能实现电能的变换和控制的半导体电子器件称为电力电子器件（Power Electronic Device）。

2.电力电子器件的基本特性注：很重要，一定记住（1）电力电子器件一般都工作在开关状态。

（2）电力电子器件的开关状态由（驱动电路）外电路来控制。

（3）在工作中器件的功率损耗（通态、断态、开关损耗）很大。

为保证不至因损耗散发的热量导致器件温度过高而损坏，在其工作时一般都要安装散热器。

3.按器件的开关控制特性可以分为以下三类：① 不可控器件：器件本身没有导通、关断控制功能，而需要根据电路条件决定其导通、关断状态的器件称为不可控器件。

如：电力二极管（Power Diode）；②半控型器件：通过控制信号只能控制其导通，不能控制其关断的电力电子器件称为半控型器件。

如：晶闸管（Thyristor）及其大部分派生器件等；③全控型器件：通过控制信号既可控制其导通又可控制其关断的器件，称为全控型器件。

如：门极可关断晶闸管（Gate-Turn-Off Thyristor ）、功率场效应管（Power MOSFET）和绝缘栅双极型晶体管（Insulated-Gate Bipolar Transistor）等。

4.前面已经将电力电子器件分为不可控型、半控型和全控型。

按控制信号的性质不同又可分为两种：① 电流控制型器件：此类器件采用电流信号来实现导通或关断控制。

如：晶闸管、门极可关断晶闸管、功率晶体管、IGCT等；② 电压控制半导体器件：这类器件采用电压控制（场控原理控制）它的通、断，输入控制端基本上不流过控制电流信号，用小功率信号就可驱动它工作。

如：代表性器件为MOSFET管和IGBT管。

5.几点结论（重要）1.晶闸管具有单向导电和可控开通的开关特性。

2.晶闸管由阻断状态转为导通状态时，应具备两个条件：从主电路看，晶闸管应承受正向阳极电压；从控制回路看，应有符合要求的正向门极电流。

电工电子技术基础重点内容电工电子技术基础重点内容一、电路基础理论1．电路的概念与基本定律1) 理解电路模型及抱负电路元件伏安特性, 抱负电路元件分有无源〔R L C〕和有源(电压源电流源)两大类。

2) 理解电压、电流参考方向的意义并能正确运用。

3) 理解电功率和额定值的意义。

4) 理解基尔霍夫定律。

2．电路的基本分析方法,深刻理解电路中电位的概念并能娴熟计算电路中各点的电位。

1) 理解电路等效变换的概念、掌控电阻和电源的'等效变换。

2) 掌控支路电流法。

3) 掌控结点电压法，能娴熟应用弥尔曼定理。

4) 掌控并能娴熟应用叠加定理和戴维宁定理。

三相异步电动机1.基本知识点三相异步电动机的基本结构及工作原理；三相异步电动机的转速、极数、转差率；三相异步电动机的电磁转矩与机械特性；三相异步电动机的起动、调速、制动、铭牌数据和选择。

第三部分电子技术一、半导体二极管半导体的的基础知识； PN结的形成及其特性；半导体二极管的伏安特性、主要参数及主要应用非常二极管；整流电路；滤波电路；硅稳压管稳压电路。

二、半导体三极管与基本放大电路三极管的伏安特性及主要参数；共射极放大电路的组成及工作原理；放大电路的分析―估算法和图解法；静态工作点的稳定和典型偏置电路的分析；三、集成运算放大电路集成运放的基本知识；抱负运算放大器的两个重要结论；集成运放中的反馈；四、门电路与时序电路基本门电路〔与门、或门和非门〕；常用门电路；规律代数及其化简；五、触发器与时序电路 R-S、JK、D触发器的符号和规律功能；集成计数器功能、分类及运用方法。

时序电路与时序电路的区分组合规律电路的输出仅与输入的状态有关。

时序规律电路的特点是：输出不仅取决于当时输入的状态还与电路原来的状态有关描述时序规律电路功能的两个重要方程式。

电力电子技术知识点总结一、电力电子器件1. 晶闸管：晶闸管是一种具有双向导电性能的电子器件，可以控制大电流、大功率的交流电路。

其结构简单，稳定性好，具有一定的可逆性，可用作直流电压调节元件、交流电压调节元件、静止开关、逆变器等。

2. 可控硅：可控硅是一种具有双向导电性的半导体器件，具有控制开关特性，可用于控制大电流、大功率的交流电路。

可控硅具有可控性强，工作稳定等特点，适用于电力调节、交流电源、逆变器等领域。

3. MOSFET：MOSFET是一种以金属氧化物半导体栅极场效应晶体管为基础的器件，和普通的MOS晶体管相比，MOSFET在导通电阻上有较低的压降、耗散功率小、寄生电容小、开关速度快等优点，适用于开关电路、逆变器、电源调节等领域。

4. IGBT：IGBT是一种继承了MOSFET和双极晶体管的特点的半导体器件，具有高阻塞电压、低导通压降、大电流、耐脉冲电流等特点，适用于高频开关电路、变频器、电源逆变器、电机调速等领域。

5. 二极管：二极管是最基本的电子元件之一，具有正向导通和反向截止的特点，广泛用于整流、短路保护、开关电源等方面。

以上所述的电力电子器件是电力电子技术的基础，掌握了这些器件的特性和应用，对于电力电子技术的学习和应用具有重要的意义。

二、电力电子拓扑结构1. 变流器拓扑结构：变流器是电力电子技术中的一种重要装置，用于将直流电转换为交流电或者改变交流电的频率、电压和相数等。

常见的变流器拓扑结构包括单相全桥变流器、三相全桥变流器、单相半桥变流器、三相半桥变流器等。

2. 逆变器拓扑结构：逆变器是电力电子技术中的一种重要装置，用于将直流电转换为交流电，逆变器可以选择不同的拓扑结构和控制策略，以满足不同的电力系统需求。

常见的逆变器拓扑结构包括单相全桥逆变器、三相全桥逆变器、单相半桥逆变器、三相半桥逆变器等。

3. 母线型柔性直流输电系统：母线型柔性直流输电系统是一种新型电力电子系统，用于将大容量的交流电转换为直流电进行长距离输电。
