电力电子技术总结

1.解释GTO、GTR、电力MOSFET、BJT、IGBT，以及这些元件的应用范围、基本特性。

2.解释什么是整流、什么是逆变。

3.解释PN结的特性，以及正向偏置、反向偏置时会有什么样的电流通过。

4.肖特基二极管的结构，和普通二极管有什么不同？5.画出单相半波可控整流电路、单相全波可控整流电路、单相整流电路、单相桥式半控整流电路电路图。

6.如何选配二极管（选用二极管时考虑的电压电流裕量）7.单相半波可控整流的输出电压计算（P44）8.可控整流和不可控整流电路的区别在哪？9.当负载串联电感线圈时输出电压有什么变化？（P45）10.单相桥式全控整流电路中，元件承受的最大正向电压和反向电压。

11.保证电流连续所需电感量计算。

12.单相全波可控整流电路中元件承受的最大正向、反向电压（思考题，书上没答案，自己试着算）13.什么是自然换相点，为什么会有自然换相点。

14.会画三相桥式全控整流电路电路图，波形图（P56、57、P58、P59、P60，对比着记忆），以及这些管子的导通顺序。

15.三相桥式全控整流输出电压、电流计算。

16.为什么会有换相重叠角？换相压降和换相重叠角计算。

17.什么是无源逆变？什么是有源逆变？18.逆变产生的条件。

19.逆变失败原因、最小逆变角如何确定？公式。

做题：P95：1 3 5 13 16 17，重点会做27 28，非常重要。

20.四种换流方式，实现的原理。

21.电压型、电流型逆变电路有什么区别？这两个图要会画。

22.单相全桥逆变电路的电压计算。

P10223.会画buck、boost电路，以及这两种电路的输出电压计算。

24.这两种电路的电压、电流连续性有什么特点？做题，P138 2 3题，非常重要。

25.什么是PWM,SPWM。

26.什么是同步调制？什么是异步调制？什么是载波比，如何计算？27.载波频率过大过小有什么影响？28.会画同步调制单相PWM波形。

29.软开关技术实现原理。

大二电力电子技术基础知识点总结如下是大二电力电子技术基础知识点的总结：电力电子技术是电气工程领域的重要分支之一，它主要涉及电力电子器件和电力电子电路的设计与应用。

在大二的学习中，我们接触到了很多电力电子技术的基础知识点，这些知识点对于我们的学习和未来的工作都有着重要的意义。

下面是对这些知识点的总结：1. 电力电子器件电力电子器件是实现电力电子技术的基石，常见的电力电子器件有功率场效应管(MOSFET)、双极型晶体管(BJT)、绝缘栅双极型晶体管(IGBT)等。

这些器件具有不同的特性和应用场景，我们需要掌握它们的工作原理、特性参数以及选型和驱动方法。

2. 电力电子电路电力电子电路是电力电子技术的核心，其中包括直流-直流变换器、直流-交流变换器、交流-交流变换器等。

我们需要了解这些电路的结构和工作原理，掌握它们的控制方法、效率计算以及应用领域。

3. 开关功率器件开关功率器件是电力电子电路的关键组成部分，常见的开关功率器件有晶闸管(SCR)、双向可控硅(Triac)、发光二极管(LED)等。

了解开关功率器件的工作原理、特性和保护方法，能够更好地设计和应用电力电子电路。

4. 电力电子变换器电力电子变换器是实现电能的变换与调控的关键设备，常见的电力电子变换器有直流电压变换器、直流电流变换器、交流电压变换器等。

我们需要了解这些变换器的结构和动作原理，掌握它们的控制策略、效率计算以及在电力系统中的应用。

5. 短路保护与故障诊断在电力电子技术应用中，短路故障是常见的问题。

我们需要学习短路保护的原理和方法，能够设计和应用短路保护电路。

同时，故障诊断技术也十分重要，我们需要了解故障诊断的基本原理和方法，能够快速准确地分析和解决故障问题。

6. 可编程控制器(PLC)在电力电子技术中的应用近年来，可编程控制器在电力电子技术中的应用越来越广泛。

我们需要了解PLC的基本原理和应用技巧，能够利用PLC实现电力电子设备的自动控制和远程监控。

电力电子技术总结电力电子技术总结1晶闸管是三端器件，三个引出电极分别是阳极，门极和阴极。

2单向半波可控整流电路中，控制角α最大移相范围是0~180°3单相半波可控整流电路中，从晶闸管开始导通到关断之间的角度是导通角 4在电感性负载三相半波可控整流电路中，晶闸管承受的最大正向电压为√6U2 5在输入相同幅度的交流电压和相同控制角的条件下，三相可控整流电路与单相可控整流电路比较，三相可控可获得较高的输出电压6直流斩波电路是将交流电能转化为直流电能的电路7逆变器分为有源逆变器和无源逆变器8大型同步发电机励磁系统处于灭磁运行时，三相全控桥式变流器工作于有源逆变9斩波器的时间比控制方式分为点宽调频，定频调宽，调宽调频三种 10 DC 变换的两种主要形式为斩波电路控制型和直交直电路 11在三相全控桥式变流电路中，控制角和逆变角的关系为α+β=π12三相桥式可控整流电路中，整流二极管在每个输入电压基波周期内环流次数为6次 13在三相全控桥式整流逆变电路中，直流侧输出电压Ud=-β 14在大多数工程应用中，一般取最小逆变角β的范围是β=30° 15在桥式全控有源逆变电路中，理论上你逆变角β的范围是0~30° 16单相桥式整流电路能否用于有源逆变电路中是17改变SPWM逆变器中的调制比，可以改变输出电压的幅值电流型逆变器中间直流环节贮能元件是大电感19三相半波可控整流电路能否用于有源逆变电路中？能20在三相全控整流电路中交流非线性压敏电阻过电压保护电路的连接方式有星型和三角形 21抑制过电压的方法之一是用储能元件吸收可能产生过电压的能量，并用电阻将其消耗 22为了利用功率晶闸管的关断，驱动电流后延应是一个负脉冲23 180°导电型电压源型三相桥式逆变电路，其换相是在同一桥臂的上下两个开关元件之间进行24改变SPWM逆变器的调制波频率，可以改变输出电压的基波频率。

25恒流驱动电路中抗饱和电路的主要作用是减小器件的存储时间，从而加快关断时间。

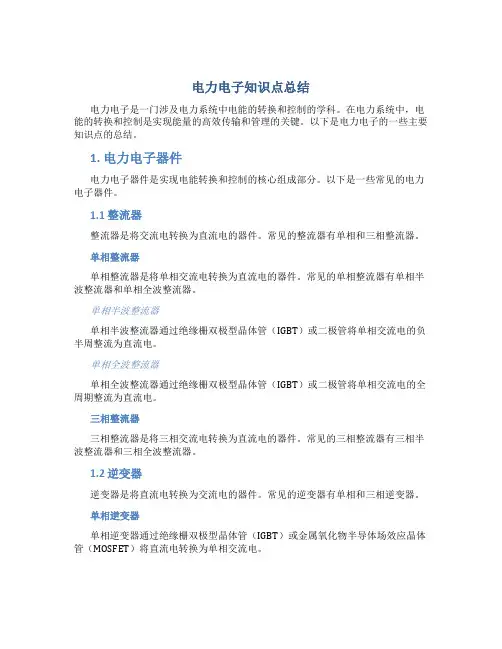

电力电子知识点总结电力电子是一门涉及电力系统中电能的转换和控制的学科。

在电力系统中，电能的转换和控制是实现能量的高效传输和管理的关键。

以下是电力电子的一些主要知识点的总结。

1. 电力电子器件电力电子器件是实现电能转换和控制的核心组成部分。

以下是一些常见的电力电子器件。

1.1 整流器整流器是将交流电转换为直流电的器件。

常见的整流器有单相和三相整流器。

单相整流器单相整流器是将单相交流电转换为直流电的器件。

常见的单相整流器有单相半波整流器和单相全波整流器。

单相半波整流器单相半波整流器通过绝缘栅双极型晶体管（IGBT）或二极管将单相交流电的负半周整流为直流电。

单相全波整流器单相全波整流器通过绝缘栅双极型晶体管（IGBT）或二极管将单相交流电的全周期整流为直流电。

三相整流器三相整流器是将三相交流电转换为直流电的器件。

常见的三相整流器有三相半波整流器和三相全波整流器。

1.2 逆变器逆变器是将直流电转换为交流电的器件。

常见的逆变器有单相和三相逆变器。

单相逆变器单相逆变器通过绝缘栅双极型晶体管（IGBT）或金属氧化物半导体场效应晶体管（MOSFET）将直流电转换为单相交流电。

三相逆变器三相逆变器通过绝缘栅双极型晶体管（IGBT）或金属氧化物半导体场效应晶体管（MOSFET）将直流电转换为三相交流电。

2. 电力电子应用电力电子在电力系统中有广泛的应用。

以下是一些常见的电力电子应用。

2.1 变频调速变频调速是通过电力电子器件控制电机的转速，实现对电机功率的精确控制。

这在许多工业应用中非常重要，例如电梯、风力发电机组和电动汽车。

2.2 可再生能源发电电力电子在可再生能源发电中起到关键作用。

例如，风力发电和太阳能光伏发电系统中的电力电子器件可以将可再生能源转换为交流电并连接到电网。

2.3 电力传输和配电电力电子在电力传输和配电中也发挥着重要的作用。

例如，柔性交流输电系统（FACTS）可以通过调节电力电子组件的参数来提高电力系统的稳定性和可靠性。

电力电子技术总结HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】1、电力电子技术的概念：所谓电力电子技术就是应用于电力领域的电子技术。

2、电力电子技术的诞生是以1957年美国通用电气公司研制出第一个晶闸管为标志的。

3、晶闸管是通过对门极的控制能够使其导通而不能使其关断的器件，属于半控型器件。

对晶闸管电路的控制方式主要是相位控制方式，简称相控方式。

4、70年代后期，以门极可关断晶闸管（GTO）、电力双极型晶体管（BJT）和电力场效应晶体管（Power-MOSFET）为代表的全控型器件迅速发展。

5、全控型器件的特点是，通过对门极（基极、栅极）的控制既可使其开通又可使其关断。

6、把驱动、控制、保护电路和电力电子器件集成在一起，构成电力电子集成电路（PIC）。

第二章1、电力电子器件的特征◆所能处理电功率的大小，也就是其承受电压和电流的能力，是其最重要的参数，一般都远大于处理信息的电子器件。

◆为了减小本身的损耗，提高效率，一般都工作在开关状态。

◆由信息电子电路来控制 ,而且需要驱动电路。

◆自身的功率损耗通常仍远大于信息电子器件，在其工作时一般都需要安装散热器2、电力电子器件的功率损耗3、电力电子器件的分类（1）按照能够被控制电路信号所控制的程度◆半控型器件：主要是指晶闸管（Thyristor ）及其大部分派生器件。

器件的关断完全是由其在主电路中承受的电压和电流决定的。

◆全控型器件：目前最常用的是 IGBT 和Power MOSFET 。

通过控制信号既可以控制其导通，又可以控制其关断。

◆不可控器件：电力二极管（Power Diode ） 不能用控制信号来控制其通断。

（2）按照驱动信号的性质◆电流驱动型 ：通过从控制端注入或者抽出电流来实现导通或者关断的控制。

通态损耗断态损耗开关损耗 开通损耗关断损耗◆电压驱动型仅通过在控制端和公共端之间施加一定的电压信号就可实现导通或者关断的控制。

电力电子技术知识点总结一、电力电子器件1. 晶闸管：晶闸管是一种具有双向导电性能的电子器件，可以控制大电流、大功率的交流电路。

其结构简单，稳定性好，具有一定的可逆性，可用作直流电压调节元件、交流电压调节元件、静止开关、逆变器等。

2. 可控硅：可控硅是一种具有双向导电性的半导体器件，具有控制开关特性，可用于控制大电流、大功率的交流电路。

可控硅具有可控性强，工作稳定等特点，适用于电力调节、交流电源、逆变器等领域。

3. MOSFET：MOSFET是一种以金属氧化物半导体栅极场效应晶体管为基础的器件，和普通的MOS晶体管相比，MOSFET在导通电阻上有较低的压降、耗散功率小、寄生电容小、开关速度快等优点，适用于开关电路、逆变器、电源调节等领域。

4. IGBT：IGBT是一种继承了MOSFET和双极晶体管的特点的半导体器件，具有高阻塞电压、低导通压降、大电流、耐脉冲电流等特点，适用于高频开关电路、变频器、电源逆变器、电机调速等领域。

5. 二极管：二极管是最基本的电子元件之一，具有正向导通和反向截止的特点，广泛用于整流、短路保护、开关电源等方面。

以上所述的电力电子器件是电力电子技术的基础，掌握了这些器件的特性和应用，对于电力电子技术的学习和应用具有重要的意义。

二、电力电子拓扑结构1. 变流器拓扑结构：变流器是电力电子技术中的一种重要装置，用于将直流电转换为交流电或者改变交流电的频率、电压和相数等。

常见的变流器拓扑结构包括单相全桥变流器、三相全桥变流器、单相半桥变流器、三相半桥变流器等。

2. 逆变器拓扑结构：逆变器是电力电子技术中的一种重要装置，用于将直流电转换为交流电，逆变器可以选择不同的拓扑结构和控制策略，以满足不同的电力系统需求。

常见的逆变器拓扑结构包括单相全桥逆变器、三相全桥逆变器、单相半桥逆变器、三相半桥逆变器等。

3. 母线型柔性直流输电系统：母线型柔性直流输电系统是一种新型电力电子系统，用于将大容量的交流电转换为直流电进行长距离输电。

电力电子技术实训心得(精选5篇)我从中学到了很多宝贵的经验和知识。

通过这次电子工艺实习，我深刻的认识到了，理论知识和实践相结合是教学环节中相当重要的一个环节，只有这样才能提高自己的实际操作能力，并且从中培养自己的独立思考、勇于克服困难。

这次实习我真的很高兴，主要是自己亲自参与并弄好了一个收音机。

虽然是第一次自己亲手做实验，但是我在这次实习中认识到，只有自己亲手做了，才会明白其实很多事是很简单的，只要你敢做，就没有你做不到的事。

谁都有第一次，谁都会认为第一次是最难的。

在我刚刚拿到零件的时候，看到那么多的东西，还是很手忙脚乱的。

尤其是电阻那么的小，要是丢上一个，那就是前功尽弃了。

通过这一次的电子器件实习我不仅对成功有了更大向往，而且对于失败我也明白坦然的好处和换个角度想的态度。

一切的技术与经验都是在实践中一点一滴的积累来的，这次我又知道了不少电路元件与如何安装的知识。

实习是培养我们动手能力的一个好机会，通过这次的工艺实习，我们学会了基本的焊接技术，收音机的检测与调试，知道了电子产品的装配过程，我们还学会了电子元器件的识别及质量检验，知道了整机的装配工艺，这些为我们的培养动手能力及严谨的工作作风，也为我们以后的工作打下了良好的基矗总之，在实习过成中，要时刻保持清醒的头脑，出现错误，一定要认真的冷静的去检查分析错误!在实习过程中最挑战我动手能力的一项训练就是焊接。

焊接是金属加工的基本方法之一。

其基本操作 ;五步法 ;——准备施焊，加热焊件，熔化焊料，移开焊锡，移开烙铁(又 ;三步法 ;)——看似容易，实则需要长时间练习才能掌握。

但焊接考核逼迫我们用仅仅一天的时间完成考核目标，可以说是必须要有质的飞跃。

于是我耐下心思，戒骄戒躁，慢慢来。

在不断挑战自我的过程中，我拿着烙铁的手不抖了，送焊锡的手基本能掌握用量了，焊接技术日趋成熟。

当我终于能用最短时间完成一个合格焊点时，对焊接的恐惧早已消散，取而代之的是对自己动手能力的信心。

电力电子实训总结和心得体会电力电子实训总结和心得体会电子技术的实习要求我们熟悉电子元器件、熟练掌握相关工具的操作以及电子设备的制作、装调的全过程，从而有助于我们对理论知识的理解，帮助我们学习专业的相关知识。

下面是带来的五篇电力电子实训总结和心得体会，希望大家喜欢!电力电子实训总结和心得体会1随着大功率半导体开关器件的发明和变流电路的进步和发展，产生了利用这类器件和电路实现电能变换与控制的技术——电力电子技术。

电力电子技术横跨电力、电子和控制三个领域，是现代电子技术的基础之一，是弱电子对强电力实现控制的桥梁和纽带，已被广泛应用于工农业生产、国防、交通、能源和人民生活的各个领域，有着极其广阔的应用前景，成为电气工程中的基础电子技术。

本学期实验课程共进行了四个实验。

包括单结晶体管触发电路实验，单相半波整流电路实验，三相半波有源逆变电路实验，单相交流调压电路实验.单结晶体管触发电路实验实验目的(1)熟悉单结晶体管触发电路的工作原理及电路中各元件的作用。

(2)掌握单结晶体管触发电路的基本调试步骤。

实验线路及原理单结晶体管触发电路利用单结晶体管(又称双基极二极管)的负阻特性和rc充放电特性，可组成频率可调的自激振荡电路。

v6为单结晶体管，其常用型号有bt33和bt35两种，由等效电阻v5和c1组成rc充电回路，由c1-v6-脉冲变压器原边组成电容放电回路，调节rp1电位器即可改变c1充电回路中的等效电阻，即改变电路的充电时间。

由同步变压器副边输出60v 的交流同步电压，经vd1半波整流，再由稳压管v1、v2进行削波，从而得到梯形波电压，其过零点与电源电压的过零点同步，梯形波通过r7及等效可变电阻v5向电容c1充电，当充电电压达到单结晶体管的峰值电压up时，v6导通，电容通过脉冲变压器原边迅速放电，同时脉冲变压器副边输出触发脉冲;同时由于放电时间常数很小，c1两端的电压很快下降到单结晶体管的谷点电压uv，使得v6重新关断，c1再次被充电，周而复始，就会在电容c1两端呈现锯齿波形，在每次v6导通的时刻，均在脉冲变压器副边输出触发脉冲;在一个梯形波周期内，v6可能导通、关断多次，但对晶闸管而言只有第一个输出脉冲起作用。

电力电子技术知识总结电力电子技术是一个研究电力系统中能量的电子转换和控制的学科，它在电力系统的输配电过程中发挥着关键作用。

下面将对电力电子技术的基本原理、常用器件和应用领域进行总结。

电力电子技术的基本原理主要涉及能量的转换、控制和变换等方面。

其中，能量转换指的是将电力系统中的电能转换为其他形式的能量，例如机械能或热能；能量控制则是对电力系统中能量的流动进行控制，以保证系统的稳定和可靠运行；能量变换则是将电力系统中的电流和电压进行变换，以满足不同设备的工作需求。

在电力电子技术中，常用的器件有晶闸管、可控硅、IGBT和MOSFET等。

其中，晶闸管是一种具有可控导通能力的开关元件，广泛应用于直流电力传输和交流电功率控制系统中；可控硅是一种三层结构的半导体器件，具有可控导通和导通角的特点，常用于电力系统的调压和调速控制；IGBT是一种由双极性晶体管和MOSFET组成的器件，结合了二者的优点，适用于高压和高频应用；MOSFET则是一种最常用的功率开关管，具有速度快、损耗小和驱动电压低等特点。

电力电子技术在诸多领域有着广泛的应用，其中最常见的是电力变换和传输系统。

例如，直流输电系统中，电力电子技术可以实现高压直流输电，提高输电效率；交流输电系统中，电力电子技术可以实现交流电压和频率的调整，以适应不同工况。

此外，电力电子技术还应用于电力工具、家用电器、工业自动化、电动汽车等领域，提高了系统的效能和可靠性。

此外，电力电子技术还与能源转换和储能技术密切相关。

例如，太阳能光伏系统中，电力电子技术可以对光伏阵列产生的直流电进行变换和控制，以满足不同负载的需求；同时，电力电子技术还可以应用于储能系统，例如电动汽车的电池组和储能电站中，对电能的储存和释放进行控制。

总结来说，电力电子技术在电力系统中的应用十分重要。

它通过能量的转换、控制和变换，实现了电力系统的高效运行和灵活控制。

而晶闸管、可控硅、IGBT和MOSFET等器件则为电力电子技术的实现提供了基础。
