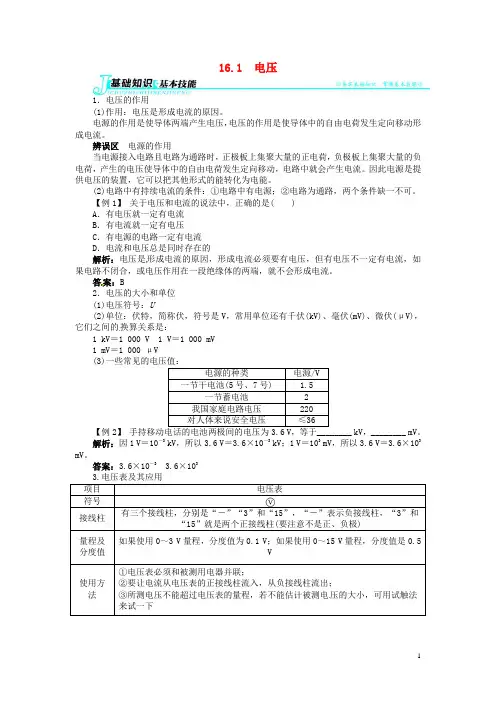

16.1 电压1．电压的作用(1)作用：电压是形成电流的原因。

电源的作用是使导体两端产生电压，电压的作用是使导体中的自由电荷发生定向移动形成电流。

辨误区 电源的作用当电源接入电路且电路为通路时，正极板上集聚大量的正电荷，负极板上集聚大量的负电荷，产生的电压使导体中的自由电荷发生定向移动，电路中就会产生电流。

因此电源是提供电压的装置，它可以把其他形式的能转化为电能。

(2)电路中有持续电流的条件：①电路中有电源；②电路为通路，两个条件缺一不可。

【例1】 关于电压和电流的说法中，正确的是( )A ．有电压就一定有电流B ．有电流就一定有电压C ．有电源的电路一定有电流D ．电流和电压总是同时存在的解析：电压是形成电流的原因，形成电流必须要有电压，但有电压不一定有电流，如果电路不闭合，或电压作用在一段绝缘体的两端，就不会形成电流。

答案：B2．电压的大小和单位(1)电压符号：U(2)单位：伏特，简称伏，符号是V ，常用单位还有千伏(kV)、毫伏(mV)、微伏(μV)，它们之间的换算关系是：1 kV ＝1 000 V 1 V ＝1 000 mV1 mV ＝1 000 μV(3)电源的种类 电源/V一节干电池(5号、7号) 1.5一节蓄电池 2我国家庭电路电压 220对人体来说安全电压 ≤36【例2】 kV ，________ mV 。

解析：因1 V ＝10－3 kV ，所以3.6 V ＝3.6×10－3 kV ；1 V ＝103 mV ，所以3.6 V ＝3.6×103mV 。

答案：3.6×10－3 3.6×103项目 电压表符号接线柱 有三个接线柱，分别是“－”“3”和“15”，“－”表示负接线柱，“3”和“15”就是两个正接线柱(要注意不是正、负极)量程及分度值 如果使用0～3 V 量程，分度值为0.1 V ；如果使用0～15 V 量程，分度值是0.5 V使用方法①电压表必须和被测用电器并联；②要让电流从电压表的正接线柱流入，从负接线柱流出；③所测电压不能超过电压表的量程，若不能估计被测电压的大小，可用试触法来试一下读数方法 ①根据导线连接的接线柱判定电压表使用的是哪个量程； ②根据量程确定所对应的分度值； ③根据指针位置正确读取电压表的示数，若指针不指在整刻度要适当估读；④记录数值时不要忘记写上单位电压表对电流的阻碍作用非常大，将电压表串联在电路中，电路可近似看成从电压表连接处为断路，电路中的电流非常小，这样相当于用电压表直接测量电源电压。

第1节电压能力提升一、选择题1.小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则（）A.两表都可能被烧坏B.两表都不会被烧坏C.电流表不会被烧坏D.电压表不会被烧坏，电流表可能被烧坏2.工作和生活中，手机已成为人们常用的工具。

华为智能手机的电池电压最接近（）A.4VB.110VC.220VD.380V3.下列数据最接近实际的是（）A.冰箱冷冻室内的温度约为5°CB.疫情后学生复学返校排队间隔至少为1mC.人体的安全电压约为220VD.防疫期间抚顺初中生一节网课时长约10min4.如图所示，小明将A、B两种不同的金属片分别插入土豆，制成“土豆电池”，闭合开关S，发光二极管发光，电压表有示数。

以下关于电路的理解，说法正确的是（）A.金属片B是电源的正极B.电流从“电池”的A金属片流出C.若发光二极管断路，电压表没有示数D.若断开开关，A、B两金属片间没有电压5.伏安法测电阻实验时，接通电路后，其中电表示数如下图所示。

其示数（）A.2AB.2VC.10AD.10V6.下列数据中，最符合实际情况的是（）A.厦门夏天最高气温接近40°CB.人体感觉舒适的气温是15°CC.一节新的干电池电压2VD.对人体的安全电压是36V二、非选择题7.请用笔画线代替导线，在图中完成电路连接。

要求：（1）开关同时控制两灯（2）两灯并联。

（3）电压表测L1两端电压。

8.通过阅读，小明知道了1791年意大利物理学家伏特发明了最早的电池—伏打电池。

在老师的帮助下，小明自制了一个如图所示的伏打电池，但是不能确定哪个金属片是正极。

请你帮他设计实验并进行判断。

（1）写出你选用的实验仪器：________________________。

（2）简述操作方法、实验现象和结论：________________________。

参考答案1.D解析：本题考查电压表和电流表的用法。

人教版九年级物理全一册《16.1电压》同步测试题及答案1．某用电器正常工作时的电压为220V ，该用电器可能是（ ） A ．手机B ．手电筒C ．电饭锅D ．计算器2．下列对生活中一些物理观念的描述与实际相符的是（ ） A ．人体的正常体温是45℃B ．一位初中学生的身高约为16.4dmC ．光在真空中的传播速度是340m/sD ．我国家庭电路的电压是380V 3．下列数据比较符合实际情况的是（ ） A ．播放一遍中国国歌时间约46s B ．人体的安全电压是36V C ．一间教室里空气的质量约70kgD ．家用一盏节能灯正常工作时的电流约为1A 4．关于电荷、电流、电路的说法，下列正确的是（ ）A ．带正电的玻璃棒与一个轻质的小球相互吸引，小球一定带负电B ．两用电器的电流相等，它们一定是串联的C ．电路中有电流，电路两端一定有电压D ．物理学规定：电流的方向为正电荷的运动方向5．如图所示，电压保持不变，灯泡1L 、2L 的规格完全相同，闭合开关S ，只有一盏灯泡亮，且只有一个电表有示数，则该电路故障可能是（ ）A ．灯泡1L 开路B ．灯泡1L 短路C ．灯泡2L 开路D ．灯泡2L 短路6．如图所示的电路中，L 1和L 2为规格相同的小灯泡。

闭合开关S ，灯L 1不发光、L 2发光，电压表无示数。

若电路中只有一处故障，则电路故障是（ ）A．灯L1短路B．电压表损坏C．灯L1断路D．导线ab断路7．如图所示电路，闭合开关，L1、L2。

两灯均发光，两电表均有示数，过一会儿，其中一个灯泡突然熄灭，一只电表示数增大，另一只电表示数减小到几乎为零, 造成此现象的原因可能是（）A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路8．下列估测的物理量最接近实际的是（）A．一桶5L装矿泉水的质量约为100kgB．仙女山冬天最低气温可达﹣5℃左右C．教室投影仪的工作电压为380VD．滑雪运动员比赛的速度约为200m/s9．如图所示，在探究串联电路电压特点的实验中，闭合开关，两只电压表示数均为3V，则可能发生的故障是（）A．L2短路B．L1断路C．L2断路D．S断路10．在烧杯中加入某种液体，将铜片和锌片放入其中，制成一个电池。

人教版九年级物理全一册《16.1电压》同步测试题-带答案★题型分组基础练一、电压1.下列关于电压的说法中正确的是（）A．电压的作用是使电路中产生自由电荷 B．有电压就一定能形成电流C．一节新干电池的电压为1.5 V D．我国家庭电路的电压是380 V2.关于电流和电压，下列说法中正确的是（）A. 只有正电荷的定向移动才能形成电流B. 规定自由电荷定向移动的方向为电流方向C. 电路中的电压是形成电流的原因D. 只要电路中有电源，电路中就一定有电流3.华为最新款手机Mate60Pro，元件国产化率达到90%以上，其电池容量大，续航长。

该款手机的电池电压最接近（）A．220mV B．3.7V C．380V D．6.3kV4.如图所示，充电器向手机充电时提供的电压为（）A．5伏B．100伏C．220伏D．240伏5.在学习“电压”时，我们引入“水压”进行类比，如图所示，下列说法不正确的是（）A．电源提供电压，水泵提供水压B．电路中的电流与水路中的水流相似C．灯泡发光时消耗电能，类似水轮机工作时消耗水能D．有水压就有水流，只要有电压就会有电流二、电压测量6.同学使用电压表时，估计待测电路中的电流应选用0~3v的量程，但他误用0~15v的量程来测量。

这样做的结果是( )A.指针摆动角度大，会损坏电流表B.指针摆动角度小，会损坏电流表C.指针摆动角度小，读数比较准确D.指针摆动角度小，读数不够准确7.下列电路图属于正确的是（）8.在如图所示的电路中，闭合开关S，能用电压表测量灯L1两端电压的是（）9.小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则( )A．两表都可能被烧坏B．两表都不会被烧坏C．电流表不会被烧坏D．电压表不会被烧坏，电流表可能被烧坏10.某同学连接的电路如图所示，对于实验过程中出现的现象及分析，下列判断正确的是（）A．开关闭合后，如果电压表示数为零，灯泡L2一定不发光B．开关闭合后，若灯泡L2不亮、L1亮，一定是L2灯丝断了C．如果只有灯泡L1断路，则开关闭合后，电压表示数一定为零D．如果只有灯泡L2断路，则开关闭合后，电压表示数一定为零11.如图是小明同学自制的盐水电池，他分别把一块铜片与一块锌片插入一杯盐水中，然后连接到一个电压表上。

人教版九年级物理全一册《16.1 电压》同步练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．关于电流和电压，下列说法中正确的是（）A．电路两端有电压，电路中就一定有电流B．负电荷定向移动的方向为电流方向C．电路中有电流不一定有电压D．在电源的外部，电流从电源的正极流向电源的负极2．新能源汽车环保节能，在现代生活中的作用越来越重要。

给电动乘用汽车充电时，下列说法正确的是（）A．化学能转化为电能B．电能转化为内能C．存储的化学能增加D．充电电压是36V3．图是小华同学连接的实验电路图，如果直接闭合开关S，则（）A．两表都可能被烧坏B．两表都不会被烧坏C．电流表不会被烧坏，电压表可能被烧坏D．电流表可能被烧坏，电压表不会被烧坏4．如图所示，是“伏安法测电阻”的实验电路图。

张三同学在做此实验时，不小心将电流表和电压表互换了位置，则闭合开关后，可能造成的后果是（）A．只损坏电流表B．只损坏电压表C．电流表和电压表都被损坏D．电流表和电压表都不会被损坏5．如图所示电路，闭合开关S，灯泡L不亮且电流表和电压表均无示数，用电压表检测电路，当电压表分别接a、b两点和b、d两点时，电压表均无示数，接c、d两点时电压表有示数，则可判定（）A．变阻器短路B．灯泡短路C．开关断路D．电流表断路6．某课外小组将铜片和锌片插入橙子中，就制成了一个水果电池。

他们用导线将电流表的两个接线柱分别连在铜片和锌片上，观察到电流表指针发生了偏转，如图所示。

关于该电路，说法正确的是（）A．铜片A是“橙子电池”的负极B．在导线中发生定向移动的是正电荷C．若将锌片B也换成铜片，电流表的示数会变大D．自由电子定向移动的方向是从锌片B流出，流过电流表，再流回铜片A7．练习使用电压表测量某一段电路两端电压时，发现电压表指针偏转如图所示。

出现这一现象的原因是（）A．电压表一定串联在所测电路中B．电流从电压表的正接线柱流出，从负接线柱流入C．所测电压已经超出电压表的量程D．电压表此时测量的一定是电源两端的电压8．如图所示，电源电压一定。

人教版初中物理九年级上册16.1 电压习题（含答案）16.1 电压一、选择题1．如图所示，将手机充电器插入家庭电路插座中，即可为手机充电。

充电器为手机充电时的输出电压约为()A．1.5 V B．5 V C．110 V D．220 V2．关于电压，下列说法中错误的是()A．电压是使电路中形成电流的原因B．只要电路两端有电压，电路中就一定有电流C．电路中有电流时，电路两端就一定有电压D．电源是提供电压的装置3．使用电压表时，下列说法中错误的是()A．让电流从“＋”接线柱流进电压表，从“－”接线柱流出电压表B．要把电压表与被测电路并联C．不能估测待测电压大小时，应选小量程试触D．测量前应先检查指针是否指零4．如图所示的电路图中，能用电压表正确测出灯L1两端电压的是()5．在如图所示电路中，开关闭合后电压表测量的是()A．电源两端电压B．L3和电源两端电压C．L1两端的电压D．L1和L2两端的电压6．小宁在探究练习使用电压表时，把电压表接成了如图所示的电路。

当闭合开关时所发生的现象是()A．灯泡亮、电压表有示数B．灯泡亮、电压表无示数C．灯泡不亮、电压表有示数D．灯泡不亮、电压表无示数7．如图所示的电路中，电表a、b接法正确的是()A．a、b都是电流表B．a、b都是电压表C．a是电流表，b是电压表D．a是电压表，b是电流表8．如图为某同学测量L1两端电压的电路，图中有一条导线接错了，接错的导线是()A．1B．2C．3D．49．一节干电池的电压是()A．220 V B．36 VC．24 V D．1.5 V10．下列测量L2电压的是()11．在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压．以下做法正确的是()A．a为电流表，b为电流表B．a为电压表，b为电流表C．a为电流表，b为电压表D．a为电压表，b为电压表12．如图电路中的电压表测量哪个元件两端的电压()A．L2 B．L1 C．电源D．L1和L2二、综合题13．小丽在做实验时，将电压表的“0”“15”接线柱接入电路中进行测量，但是在读数时粗心的她却按照“0～3 V”的量程读数，读出的电压值为2.4 V，而电压表实际的测量值应是_____________V。

电压同步练习一、单选题1.在国际单位制中，电压的单位是()A. kW·ℎB. VC. JD. A2.下列关于实验仪器的使用方法，错误的是()A. 测量之前要先试触较大量程，防止被测电压超过电压表的量程B. 用量筒测水的体积时，视线要与凹液面最底部相平C. 使用电流表时，可以将它直接接在电源两极上D. 调节天平横梁平衡时，平衡螺母的调节方向与指针的偏转方向相反3.在如图所示的电路中，下列说法正确的是()A. L1和L2并联，电流表测的是L1的电流B. L1和L2并联，电压表测的是电源电压C. L1和L2串联，电压表测的是L1的电压D. L1和L2串联，电压表测的是L2的电压4.如图所示的电路中，当开关S闭合时，电压表是测量()A. L1灯两端的电压B. L2灯两端的电压C. 电源电压D. L2灯和电源电压两端电压5.如图所示能正确测出小灯泡L1两端电压的电路是()A. B.C. D.6.如图所示的电路，电压表测量的电压是()A. 灯L1两端的电压B. 灯L2两端的电压C. 灯L1和L2的总电压D. 电源的电压7.李明同学在一次实验中，用有3V和15V两个量程的电压表测电压时，电压表的“+”接线柱已接入电路，在用15V量程试触时，指针位置如图所示，则下一步的实验操作应该是()A. 直接接入c接线柱，然后读数B. 直接接入b接线柱，然后读数C. 断开开关，接入c接线柱，闭合开关后读数D. 断开开关，接入b接线柱，闭合开关后读数8.如图所示电路中，闭合开关S，灯泡发光，电路正常。

若将电压表与电流表交换位置，电路可能出现的情况是()A. 电流表不会损坏、电压表被烧毁B. 电压表有示数，电流表无示数C. 灯泡正常发光D. 电流表有示数，电压表无示数9.下列数据最符合实际的是()A. 一节新的干电池的电压是3VB. 考场里一盏日光灯正常发光时的电流约为10AC. 我国家庭电路的电压是380VD. 一个中学生从一楼登上三楼，所做的功为3000J10.关于电流表和电压表的使用，下列说法错误的是()A. 使用前都应检查指针是否指零B. 若有两个量程，一般都先用大量程“试触”C. 两表都不能将两接线柱直接接到电源的两极上D. 接入电路时，都应使电流从正接线柱流入，从负接线柱流出11.如图所示的电路中，当开关S断开时，下列说法中正确的是()A. 开关两端的电压为零B. 电灯两端的电压为零C. 电源两端的电压为零D. 电源正极到灯泡有电流12.下图所示的电路中，连接正确的是()A. B.C. D.二、填空题13.如图，L1和L2是两只相同的小灯泡，a、b是电流表或电压表。

人教版九年级物理全一册《16.1 电压》同步练习题(带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．关于电压表使用方法不正确的是A ．使用电压表时首先要将表针调至零刻度B ．使用电压表测量电压时，被测电压不能超过电压表的最大量程C ．电压表千万不能直接连在电源的两端D ．使用电压表测量电压时，必须与被测电路并联2．如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是（ ）A ．灯泡L 1断路B ．电流表断路C ．灯泡L 2断路D ．灯泡L 1短路3．如图所示的电路图中，闭合开关后一灯亮一灯不亮，电压表有示数，其原因可能是（ ）A ．1L 短路B ．1L 断路C ．2L 短路D ．2L 断路4．如图所示，电源电压为6V ，闭合开关，灯L 1、L 2都不发光，且电流表无示数（假设故障只一处）。

下列用电压表逐段测量，对可能出现的故障及分析正确的是（ ）A ．用电压表测得U bd =0，灯L 1短路B．用电压表测得U ab=6 V，灯L2开路C．用电压表测得U ad=6 V，电流表开路D．用电压表测得U cd=6 V，灯L2开路5．如图所示电路，电源电压为4.5V保持不变，当开关S闭合后，只有一个灯泡发光且电压表的示数等于电源电压，产生这一现象的原因可能是（）A．灯泡L1处断路B．灯泡L2处断路C．灯泡L1处短路D．灯泡L2处短路6．给手机充电时，充电器输出的电压最接近（）A．220V B．110V C．48V D．5V7．如图所示，闭合开关，电路正常工作，一段时间后，其中一个电表示数突然变大，为判断故障，在此电路中把电阻R1与R2位置互换，闭合开关后，两电表都没有示数，则故障原因是（）A．R1内部短路B．R1内部断路C．R2内部短路D．R2内部断路8．导线中自由电子定向移动需要“动力”的推动，图中用高度差形象地表示了由电池提供的这种推动作用，那么高度差表示的量是（）A．电流B．电阻C．电压D．重力势能9．如图所示，电源电压为4V，闭合开关，电流表的示数为0.2A，电压表示数为2V，把电灯L1从灯座上旋下来，下列说法正确的是（）A．电压表的示数为4V B．电压表的示数为2VC．电流表的示数为0.4A D．电流表的示数为0.2A10．如图（a）所示的电路中，当开关S闭合后，电路中通过的电流是0.1A，电电压表V1和V2的示数如图（b）所示，则灯L1、L2两端的电压不可能是（）A．0.9V、3.6V B．0.9V、0V C．4.5V、0V D．4.5V、4.5V二、填空题11．海洋中有一种会放电的鱼叫电鳐，它放电时最高电压可高达200 V，即为kV，游近电鳐的鱼会被电死或电晕，因为海水是．12．如图所示，使L1和L2两个灯泡并联，a、b、c三个电流表或电压表的示数依次为1.5，1.2，2.5，则电灯L1两端的电压为V，L1中的电流为A，C表为表。

九年级全一册第十六章第1节电压一、简答题1．小灯泡发光时，电路中一定有电流通过，试试看，电路中先后接入一节和两节干电池时，小灯泡的亮度一样吗？你看到的现象对我们有什么启示？二、填空题2．对人体安全的电压是V；一节干电池的电压是V，等于mV；我国家庭电路的电压是V，等于kV．3．是电路中形成电流的原因，而是提供电压的装置。

4．如图所示，两个水果组成的电池可以使发光二极管发光，金属片B是水果电池的（选填“正极”或“负极”）；将发光二极管正、负极接线对调后，发光二极管不发光，此时水果电池的正、负极之间（选填“有”或“没有”）电压。

5．改革开放以来，我国科技创新捷报频传。

华为麒麟9905G芯片是华为有自主知识产权的芯片，该芯片采用7nm工艺制造。

华为手机拥有反向无线充电的技术，如图所示，将另一架手机置于华为手机上，就能给另一架手机充电。

此时，华为手机相当于电路中的，另一架手机相当于电路中的。

手机使用的锂电池电压是3.7V＝mV。

6．如图为宾馆房间取电房卡。

将房卡插入槽中，房间内的用电器才能使用。

房卡的作用相当于电路元件中的，房间里的电视机与电灯在电路中是联的，电灯正常工作时，其两端的电压为V。

7．如图所示，在科技馆里有一个静电发生器，给金属球通高压静电，人站在绝缘的凳子上，用手触碰金属球，人的头发由于带同种电荷相互，很多根头发都竖了起来，即使电压达到144.7kV，人体也安然无恙，因为电荷附着在人体上，不会流动。

说明有电压（选填“不一定”或“一定“）有电流，因为电路处于（“通路”或“断路“）状态。

三、综合题8．如图，电压表已与被测电阻并联。

如果要把这三个串联着的电阻与电源连接，哪端应该接电源的正极？哪端应该接电源的负极？请在图上标出电流的方向。

四、填空题9．取一个橙子，把铜片、锌片插入其中，就制成了一个水果电池，用电压表测量电压，如图所示，锌片是水果电池的极，该水果电池的电压是V。

10．在“探究并联电路电压特点”的实验中，必须要将电压表在电路中，电压表的“+”接线柱必须连在电路中靠近电源极的一端，被测电压不能超过它的。

人教版九年级物理全册 第十六章电流、电压讲义（带答案）1 / 17漫画释义知识互联网2电流 电压—电流电压电阻电阻关系1．电流强度（1）电流强度的定义同样的灯泡在不同的电路中有亮有暗，说明电流是有大小的．我们定义电流的大小用电流强度来表示，简称电流，用符号I 表示．生活中我们有这样的经验，打开水龙头，若单位时间内放出的水多（即单位时间流过水管横截面积的水量多），那么就说水流很大，同样我们也可以这样来定义电流的强度，即单位时间内流过导体横截面积的电荷量为电流强度．（2）电流强度的计算式为QI t，Q 为时间t 内流过导体的电荷量．（3）电流强度的单位电流的单位是安培，简称安，符号是A ．其实安培是一个很大的单位，通常我们用的电流都很小，所以经常还用到毫安（mA ）、微安（μA ）等单位．其换算关系如下：1A=1000mA ，1mA=1000μA注意正确理解电流强度、电荷量、时间三者的关系：①在通电时间一定的情况下：通过导体横截面积的电荷量越多，电流就越大；电流越大，通过导体横截面积的电荷量也越多．②在通过电荷量一定的情况下：通电时间越短，电流越大；电流越大，通电时间越短． ③在电流一定情况下：通过的电荷量越多，所用时间越长；所用时间越长，通过的电荷量就越多．2．电流表（1）认识电流表电流是看不见摸不着的，我们无法直接观测电流，但是电流会产生各种各样的效应，比如说使电灯发光、使电动机转动等等，因此，我们可以通过电流产生的效应来直接观测电流的大小．电流表就是利用电流的效应来测量电流的大小的仪器．从外观上看电流表由以下几个部分组成（以学生用电流表为例）①标记：表盘上有大写英文字母A ，表示以安培为单位的电流表． ②标尺：标尺分两行，上行刻度量程是0～3A ，最小刻度是0.1 A ，下行刻度量程是0～0.6 A ，最小刻度是0.02 A ．③接线柱：三个接线柱分别有“＋”“0.6”和“3”标记，其中“＋”接线柱是公共端．或者三个接线柱是分别标有“—”“0.6”和“3”标记，其中“—”接线柱是公共端．④调零器，表盘下有个螺旋，用螺旋刀旋转它可以调整指针的位置，测量前指针应指到零，在电路中我们用表示电流表．（2）电流表的使用．在使用电流表时一定要注意以下几点： ①使用前一定要调零②电流表在电路中可以将它看作一条导线，接入电路的时候必须与被测电路串联，如果并联的话就会使被测电路短路，测量出来的就不是实际的用电器的电流，而且电流表也可能因为电流过大而损坏．模块一 电流 电流表知识导航人教版九年级物理全册第十六章电流、电压讲义（带答案）③必须使电流从电流表的正接线柱流入，负接线柱流出．如果接反，电流表的指针将会反向偏转，不仅无法读数还会损坏电流表．④通过电流表的电流不能超过电流表的量程，如果超过电流表的量程有可能使电流表的指针碰弯，甚至烧坏电流表．在实际使用的时候如果能够估计电流的大小，则可以直接选择合适的量程，选择量程的时候，要在电流不超过电流表量程的前提下尽量选择较小的量程，这样可以提高测量的精确度．如果电流的大小无法估计则采用“试触法”，即将电路其他部分连接好，闭合开关，先用导线去试触电流表的大量程，若指针偏转超过最大量程，则应该换更大的电流表；若指针偏转小于大量程，大于小量程，则就选用大量程；若指针偏转小于小量程则换用更小量程．⑤电流表无论在什么情况下都不能直接连接在电源的两极．因为电流表相当于一条导线，直接连接在电源两极会发生短路，烧坏电源和电流表．（3）电流表的读数在读电流表的读数的时候一般按照以下步骤进行：①确定电流表使用的量程．②确定电流表的最小刻度，也就是电流表表盘上每一小格代表多大电流．一般对于学生用电流表来说，如果选用0~3A的量程，则每个小格代表0.1A；如果选用0~0.6A量程，那么每一个小格代表0.02A．（从上面的最小刻度可以看出，越小的量程测量的精确度越高，这正是我们为什么要尽可能地选小量程的原因）．③通电后，观测指针偏转的格数，读出电流的大小．夯实基础【例1】“0.15A”最可能是下列哪个用电器工作时的电流（）A．普通计算器B．普通的白炽灯C．家用电冰箱D．家用空调器【答案】B【例2】如图的几种用电器正常工作时的电流接近4A的是（）A B C D【答案】D【例3】如图所示，电流表的示数是A．3 / 17【答案】0.32【例4】如图电路中，如要测量通过灯泡L1的电流，应把电流表串联在电路中的（）A．a处B．b处C．c处D．d处【答案】B【例5】某同学在做“用电流表测量电流”的实验时，闭合开关后发现电流表的指针偏转到如图所示的位置，同一组的另四位同学认为测量时产生这种现象的原因是以下情况正确的是（）A．电流表坏了B．电流表量程选大了C．电流表量程选小了D．电流表的正负接线柱接错了【答案】D【例6】一个学生使用电流表时候，本应使用“+”和“3”两接线柱，但误将“+”和“0.6”两接线柱接入电路，而电流还是从“+”接线柱流入，从“0.6”接线柱流出，这样做的结果将是（）A．指针摆的角度变小了B．指针不动C．指针摆的角度变大了，电流表可能被损坏D．指针反向摆动【答案】C【例7】小菲同学在使用电流表测量某电路中通过小灯泡的电流时，她先用大量程进行，此时电流表示数如图所示，则小菲同学应该选用的电流表量程是，这样做的好处是．【答案】试触；0-0.6A；读数更为准确能力提升人教版九年级物理全册 第十六章电流、电压讲义（带答案）5 / 17【例8】 某电流表有两个量程，只知道大量程是0-9A ，小量程刻度值未标明，小明为了探究电流表的小量程是多少，他先用大量程测一较小的电流，其示数如图甲，再改用小量程测同一电流，指针指在图乙的位置．甲图测得的电流值是 A ；这电流表小量程每小格表示 ．【答案】 1.5；0.1A【例9】 如图所示，在练习使用电流表的实验中，某同学发现电流表（0～3A ）的量程刻度值标示不清，根据你对电流表的了解，电流表的正确读数是（ ）A ．0.42AB ．0.44AC ．2.2AD ．2.4A【答案】 C1．串联电路的电流特点：串联电路中，电流处处相等，数学表达式：12n I I I I ====2．并联电路的电流特点：并联电路中，干路电流等于各支路电流的和，数学表达式：123n I I I I I =++++【例10】 如图所示电路中，当开关S 闭合时，电流表A 1示数为0.3A ，电流表A 2示数为0.1A ，求电灯L 1、L 2的电流分别为多少？模块二 串并联电路的电流特点知识导航夯实基础【答案】 I 1=0.2A ，∵L 1和L 2并联 ，∴I = I 1+I 2 ，I 2= I -I 2=0.3A-0.2A=0.1A【例11】 如图，三个电流表1A 、2A 、3A 的示数分别为1I 、2I 、3I ，它们的大小关系是（ ）A ．123I I I ==B ．123I I I >=C ．123I I I >>D ．132I I I >> 【答案】 D【例12】 在图中，当开关闭合时，测得通过A 点和B 点的电流都是0.4A ，则甲图中通过C 点处的电流是 A ；乙图中通过C 点的电流是 A ．【答案】 0.4 ；0.8【例13】 如甲图电路，当开关S 闭合后，电流表的指针偏转如乙图所示，其中a 电流表测量的是通过 (选填“电源…‘L I ”或“L 2”)的电流，b 电流表的读数应为 安．【答案】 L 1、1.2【例14】 如图所示电路中，电流表1A 的读数是0.84A ，2A 的读数是0.26A ，则通过灯1L 的电流为（ ）能力提升人教版九年级物理全册第十六章电流、电压讲义（带答案）A．0.84A B．0.26A C．0.58A D．1.10A【答案】C【例15】小红将电流表A1、A2如图甲所示串联接在电路中，两表指针示数分别如图乙所示，已知其中量程较大的电流表满刻度值为3A，则另一电流表满刻度值为______A，电路中电流为_____A．【答案】0.60.5模块三电压电压表知识导航1．认识电压（1）电压的作用类似于水压产生水流，电压的作用是使电路中产生电流．电压的符号为U．电源其实就是在正极不断聚集正电荷，负极不断聚集负电荷，这样就在正负两极形成了电压．（2）电压的单位电压的国际单位为伏特，简称伏，符号是V．在实际生活和生产中我们还经常用到千伏（kV）、毫伏（mV）等单位．其换算关系如下：1kV=1000V 1V=1000mV（3）生活中常见的电压值在生活中我们使用的电压都相对比较固定，一节干电池的电压为 1.5V，一个蓄电池的电压为2V，家庭电路中的电压为220V，对人体的安全电压为不高于36 V．2．电压表（1）认识电压表电压是产生电流的原因，那么电压的变化一定会带来电流的变化，电流的变化就会带来产生的效应的变化，所以我们仍然可以通过电流的效应来测量电压的大小，电压表就是利用电流的效应来测量电压大小的仪器．7 / 17从外观上看电压表有以下几个部分（以学生用电压表为例）①标记：表盘上有大写英文字母V，表示以伏特为单位的电压表．②标尺：标尺分两行，上行刻度量程是0~15V，最小刻度是0.5V，下行刻度量程是0~3V，最小刻度是0.1V．③接线柱：三个接线柱分别有“＋”“3”和“15”标记，其中“＋”接线柱是公共端．或者三个接线柱是分别标有“－”“3”和“15”标记，其中“－”接线柱是公共端．④调零器，表盘下有个螺旋，用螺旋刀旋转它可以调整指针的位置，测量前指针应指到零．（2）电压表的使用在使用电压表时一定要注意以下几点①使用前一定要调零②电压表在电路中可以将它看作断开的，接入电路的时候必须与被测电路并联，如果串联的话就会使被测电路断路，测量出来的就不是实际的用电器的电压，而且电压表也可能因为超过量程而损坏．③必须使电流从电压表的正接线柱流入，负接线柱流出．如果接反，电压表的指针将会反向偏转，不仅无法读数还会损坏电压表．④电压表两端的电压不能超过电压表的量程，如果超过电压表的量程有可能使电压表的指针碰弯，甚至烧坏电压表．在实际使用的时候如果能够估计电压的大小，则可以直接选择合适的量程．选择量程的时候，要在电压不超过电压表量程的前提下尽量选择较小的量程，这样可以提高测量的精确度．如果电压的大小无法估计则采用“试触法”，即将电路其他部分连接好，闭合开关，先用导线去试触电压表的大量程，若指针偏转超过最大量程，则应该换更大量程的电压表；若指针偏转小于大量程，大于小量程，则就选用大量程；若指针偏转小于小量程则换用小量程．（3）电压表的读数在读电压表的示数的时候一般按照以下步骤进行．①确定电压表使用的量程．②确定电压表的最小刻度，也就是电压表表盘上每一小格代表多大电压．一般对于学生用电压表来说，如果选用0~15V的量程则每个小格代表0.5V；如果选用0~3V量程，那么每一个小格代表0.1V．（4）注意电压表和电流表使用方法的异同①相似点使用前必须调零．使用时必须兼顾不超过量程和准确度高两个原则，通过试触选择合适的量程．接入电路时都必须使电流从“＋”接线柱流入，从“－”接线柱流出．读数时都必须根据使用的量程确定刻度盘上每一大格和每一小格所表示的物理量的值，然后才能正确读出指针所在位置所表示的相应物理量的值．②不同点电流表必须串联在待测电路中，电压表必须并联在待测电路两端．电流表不能直接连在电源两极上，电压表可以直接接在电源两端测出电源电压．实验操作时如错将电压表串在被测电路中，它所接的电路相当于开路，所以测不出被测电路的电压．一般情况下，电压表有示数，显示的数值接近电源电压．人教版九年级物理全册 第十六章电流、电压讲义（带答案）9 / 17【例16】 将电路和水路类比，有较多相似之处．在电路中和如图所示水路中的水轮机作用相似的是（ ）A ．用电器B ．电源C ．开关D ．导线【答案】 A【例17】 下面对一些常见电压值的描述，正确的是（ ）A ．照明电路的电压是380VB ．1节干电池的电压是1.5VC ．1节蓄电池的电压是 2.5VD ．对人体安全的电压是不高于360V【答案】 B【例18】 如图所示的电路中，闭合开关S ，能用电压表测量L 1两端电压的正确电路是 （ ）【答案】 D【例19】 如图所示，电压表的示数是（ ）A ．2.3VB ．0.5VC ．2.1VD ．10.5V【答案】 C【例20】 如图所示，当量程为03V -时，电压表指针的读数为________V ，当量程为015V -时，电压表指针的读数为________V ．夯实基础【答案】1.5；7.5【例21】如图所示电路，电压表、导线、开关、电池均完好，当开关闭合后，产生的现象是（）A．电压表被烧毁B．电压表指针明显偏转C．电压表指针不动D．电源被短路【答案】B模块四串并联电路的电压特点知识导航1．串联将几个电池串联起来则串联后的总电压为各节电池电压的和．若将几个用电器串联接入电路则电路的总电压等于各部分电压的和，数学表达式为：U=U1+U2+U3……．以图为例，电压表V1测的是灯L1两端的电压U1，电压表V2测的是灯L2两端的电压U2，电压表V测的是串联电路的总电压U，实验结果是U=U1+U2．2．并联将几个相同的电池并联则并联后的总电压等于各节电池的电压．若将几个用电器并联接入电路则干路电压与各支路电压相等，数学表达式为：U=U1=U2=U3……．以图为例，电压表V1测的是灯L1两端的电压U1，电压表V2测的是灯L2两端的电压U2．电压表V测的是电源电压U，实验结果是U=U1=U2．夯实基础【例22】如图所示的电路，电压表测量的电压是（）A．灯L1两端的电压B．灯L2两端的电压C．灯L1和L2的总电压D．电源的电压【答案】B。

电压电阻训练1、一节新干电池的电压是（）A．1.5V B．15V C．36V D．220V 【分析】本题考查对电压单位的生活经验，一节干电池的电压为1.5v，一节铅蓄电池的电压为2V，对人体的安全电压为不高于36V，我国家庭电路的电压为220V．依据这些经验作答．【解答】一节新干电池的电压是1.5V．故选A．2、对于电流与电压之间的关系，下列说法正确的是（）A．导体两端有电压时，导体中必定有电流B．导体中先有电荷的定向移动，然后在导体两端就产生了电压C．导体中没有了电流，电路中也就没有电压D．导体中有电流通过时，导体两端必定有电压【分析】1、电流产生的条件是：电路闭合，电路中有电源（导体两端有电压）．2、电路闭合，导体两端有电压，电荷定向移动形成电流．3、电路不闭合，导体中没有电流，电路中可能有电压．4、导体中有电流由U＝IR知导体两端一定有电压．【解答】A、导体两端有电压时，如果电路不闭合，导体中没有电流，故A错误．B、电路闭合，导体两端有电压，导体中的电荷才会定向移动形成电流，故B错误．C、导体中没有电流，如果电路不闭合，电路中可能有电压，故C错误．D、导体中有电流通过时，由U＝IR知：导体两端必定有电压，故D正确．故选D．3、完成下列单位换算：①5000V＝________kV＝________mV．②22kV＝________V＝________mV．【分析】根据电压单位间的换算关系分析、计算答题．【解答】①5000V═5000×10－3kV＝5kV，5000V＝5000×103mV＝5×106mA；②22kV＝22×103V＝2.2×104V＝2.2×104×103mV＝2.2×107mV；故答案为：①5；5×106；②2.2×104；2.2×107．4、关于电流表和电压表的使用，下列说法错误的是（）A．使用前都应检查指针是否指零B．若有两个量程，一般都先用大量程“试触”C．两表都不能将两接线柱直接接到电源的两极上D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出【分析】根据电压表和电流表的使用方法分析各个选项．【解答】A、说法正确，使用前应校零；B、说法正确，为读数准确和保护电表，应该先用大量程“试触”，若示数过小则使用小量程；C、说法错误，电流表不能直接接在电源上，否则电源短路；D、说法正确，都应使电流从正接线柱流入，从负接线柱流出．故选C．5、王刚同学在用电压表测电压时，发现指针向左偏转，出现这种现象的原因是（）A．电压表的量程选错了B．电路中的电压太大了C．电压表被短路了D．电压表的正负接线柱接反了【分析】电压表使用时，电流要从正接线柱流入，负接线柱流出，否则指针将反转．【解答】用电压表测电压时，发现指针向左偏转，说明电压表的正负接线柱接反了．故选D．6、如图所示的电路中，是小明同学设计的用电压表测量灯L1两端的电压，其中正确的是（）A．B．C．D．【分析】电压表的正确使用规则：①电压表要和被测的用电器并联；②电流从电压表的正接线柱流入，从负接线柱流出；③测量的电压不要超过电压表的所用量程．【解答】A、该题中电压表测量的是L1两端的电压，故符合题意；B、该题中电压表测量的是L2两端的电压，故不符合题意；C、该题中电压表测量的是总电压，故不符合题意；D、该题中电压表的正负接线柱接反了，故不符合题意；故选A．7、如图所示电压表，若选0－3Ⅴ的量程，读数为________Ⅴ；若选0－15Ⅴ的量程，读数为________Ⅴ．【分析】电压表读数时，要先看量程，再看分度值，最后看指针所指的位置．【解答】（1）图中电压表，如选择量程为0～3V，分度值是0.1V，由图可知，指针所指的位置是2V＋0.1V×6＝2.6V；（2）如选择量程为0～15V，对应的分度值是0.5V，由图可知，指针所指的位置是10V＋0.5V×6＝13V．故答案为：2.6；13．8、如图所示，用笔画线代替导线，将各元件连成电路．要求：L1、L2串联，电压表测L1两端电压，按电路的连接在右边的虚线框内画出相应的电路图．【分析】串联电路是指各电路元件顺次连接，电压表测L1两端的电压说明电压表并联在L1的两端；然后按电流流向法连接实物图和画出电路图．【解答】（1）按电流流向法，线连接电源然后依次串联开关、灯泡L2、灯泡L1回到电源的负极，然后把电压表并联在灯泡L1的两端即可，如下图所示：（2）先画出电源，从电源的正极出发依次画出开关、灯泡L2、灯泡L1回到电源的负极，最后把电压表画在灯泡L1两端即可，如下图所示：9、灯L1、L2串联，用电压表测灯L2两端的电压，连接电路如图所示．图中只有一根导线连错了，请你在连错的导线上画“×”，并画补出正确的电路连接．【分析】由题意可知，两灯泡应串联，电压表测灯L2两端的电压即电压表与L2并联；可根据电流流向法，按先串后并的原则查找电路错误和纠正．【解答】由电路图可知，电压表与L1串联后L2并联，不符合题意；按电流流向法从正极开始，依次流过L2、L1、开关回到电源的负极，最后把电压表并联L2两端，所以L2与开关之间的导线连接错误，可以把这根导线改为两灯泡串联，如下图所示：简单1. 关于电压，下列说法正确的是（）A．电路两端有电压，电路中就一定有电流B．电路中无电流，电路两端就一定无电压C．电路两端必须有电压，才可能形成电流D．有电压不一定有电流【分析】形成电流的条件是：电路闭合，电路中有电压，缺一不可，据此分析答题．【解答】A、电路两端有电压，如果电路不闭合，则电路中一定没有电流，故A错误；B、如果电路不闭合，电路中有电压，电路中没有电流，故B错误；C、电路两端必须有电压，才可能形成电流，故C正确；D、有电压且电路闭合，才会有电流，有电压不一定有电流，故D正确；故选CD．2. 一位同学在用电压表测电压时，发现指针向左边没有刻度的一边偏转，出现这一现象的原因是（）A．电压表的量程选择错了B．测量的电压过小C．电压表的正、负接线柱接反了D．电压表被短路了【分析】电压表的正确使用：电压表要并联在电路中；电流从电压表的正接线柱流入，从负接线柱流出；不要超过电压表使用的量程．【解答】A、电压表量程选择过大，指针偏转的示数较小；电压表量程选择过小，指针会超过最大刻度值．不符合题意．B、测量的电压过小，指针偏转的示数较小，不符合题意．C、电压表的正、负接线柱接反了，指针会反偏，偏向没有刻度的一边．符合题意．D、电压表被短路了，示数为零，电压表指针会不发生偏转．不符合题意．故选C．3. 图中所示的电路图中，能用电压表正确测出灯L l两端电压的是（）A．B．C．D．【分析】电压表的正确使用方法：①连接电压表的时候，电流要从正接线柱入，负接线柱出；②电压表正确测出灯L1两端电压，则电压表与灯L1并联．【解答】A、由图可知，电压表测的是两灯串联的总电压，或电源电压，故A 错误．B、由图可知，电压表与L1并联，正负接线柱正确，故B正确．C、由图可知，电压表接到了L2的两端，测的是L2的两端电压，故C错误．D、由图可知，电压表接到了L1的两端，但正负接线柱接反了，故D错误．故选B．4. 如图所示电路中，甲、乙两处分别接入电流表或电压表，当S闭合后，为使两灯均能发光，则（）A．甲接电压表，乙接电流表B．甲、乙均接电压表C．甲、乙均接电流表D．甲接电流表，乙接电压表【分析】根据电流表与被测用电器串联，电压表与被测用电器并联即可作出判断．【解答】根据电流表与被测用电器串联，电压表与被测用电器并联，由图可知，甲表与灯串联，所以是电流表，乙表与灯并联，所以是电压表．如图：两灯串联，电流表测电路中电流，电压表测L1两端电压．故选D．5李明同学在一次用有3V和15V两个量程的电压表测电压时，电压表的“－”接线柱已接入电路，在用15V量程试触时，指针位置如图所示，则下一步的实验操作应该是（）A．直接接入15接线柱，然后读数B．直接接入3接线柱，然后读数C．断开开关，接入15接线柱，然后闭合开关后读数D．断开开关，接入3接线柱，然后闭合开关后读数【分析】在不知待测电压多大时，用试触的方法来确定使用哪个量程，若指针偏转较大，就用大量程，若指针偏转较小，就用小量程，且换接线时开关应处于断开状态．【解答】从图可知，试触时指针摆幅较小，在2V附近，这是选用了电压表较大量程的结果，为了使测量数据准确，应换用较小量程，所以用0～3V的量程，并且换接线柱时应断开开关．故选D．6. 如图所示的电路中a、b是电表，闭合开关要使电灯发光，则（）A．a、b都是电流表B．a、b都是电压表C．a是电流表，b是电压表D．a是电压表，b是电流表【分析】电流表应该与灯泡串联，若与灯泡并联，则会造成电源短路，烧坏电源和电流表，灯泡不发光；电压表应该与灯泡并联，若与灯泡串联，则会造成灯泡不发光，而电压表会有明显的示数；所以解答本题可根据电流表和电压表的使用规则去分析判断．【解答】由图可知，表a与灯泡串联，表b与灯泡并联，根据电流表和电压表的使用规则可知，与灯泡串联的是电流表，与灯泡并联的是电压表，所以表a是电流表，表b是电压表；若两表都是电流表，则由于电流表b与灯泡并联，此时会造成灯泡短路，灯泡不发光，同时由于电流表直接接在电源两极上，电流过大会烧坏电源和电流表；若两表都是电压表，则由于电压表a与灯泡串联，此时灯泡不发光，而电压表a会有明显的示数；若表a是电压表，表b是电流表，则电流表b会造成灯泡和电压表a都被短路，不仅灯泡不发光，而且还会烧坏电源和电流表．故选C．7. 完成下列单位换算．（1）80V＝______ mV＝______kV；（2）3.6×103mV＝_______ V＝______kV．【分析】电压的单位有：千伏（kV）、伏特（V）、毫伏（mV），并且1kV＝103V，1V＝103mV，据此进行单位换算．【解答】（1）80V＝80×103mV＝8×104mV；80V＝80×10－3kV＝0.08kV；（2）3.6×103mV＝3.6×103×10－3V＝3.6V；3.6×103mV＝3.6×103×10－6V＝3.6×10－3kV．故答案为：（1）8×104；0.08；（2）3.6；3.6×10－3．8. 我国家庭电路的电压为_______，人体能承受的安全电压不高于_______，实验室三节蓄电池串联的电压为_______，蓄电池充电时，_______能转化为______能．【分析】（1）记住几个常见的电压值：1节干电池的电压是1.5V，一个铅蓄电池的电压是2V，对人体的安全电压是不高于36V，我国照明电路的电压是220V．（2）给蓄电池充电的过程中，电能转化为蓄电池的化学能，蓄电池对外供电再将化学能转化为电能．【解答】（1）我国家庭电路的电压为220V，人体能承受的安全电压不高于36V，实验室用三节蓄电池串联成的蓄电池组的电压为3×2V＝6V；（2）给蓄电池充电的过程中，消耗了电能，将电能转化为蓄电池的化学能储存在蓄电池中．故答案为：220V；36V；6V；电；化学．9. 如图甲所示是小贺同学制作的土豆电池，将电池两极接在电压表的正负接线柱上时，表盘指针偏转情况如图乙所示，则金属片_______（选填“A”或“B”）为电池的负极，该电池提供的电压为_______V．要给用四节电池供电的手电筒提供电量，则需要_______个这样的土豆电池串联．【分析】（1）使用电压表测量电路电压时，需要明确电压表的量程和分度值；必须使电流从电压表的“＋”接线柱流入，从“－”接线柱流出；水果电池是将化学能转化为电能的装置；由图中电压表指针的偏转方向可判断电流方向，同时能判断水果电池的极性；（2）先判断出电压表的量程，而后再据指针的位置读出示数来即可；（3）串联电路中，各部分电压之和等于总电压．【解答】（1）由图知，电压表选择的是0～3V ，分度值为0.1V ，水果电池电压为0.3V ；由图知，电压表指针向右偏转时，说明“＋”接线柱连接的是电池的正极，“－”接线柱连接的是电池的负极，故金属片B 为电池的负极．（2）此时该电压表的量程是0～3V ，故分度值是0.1V ，所以此时电池电压是0.4V ；（3）串联电路中，各部分电压之和等于总电压，故需要这种电池的个数是6V n 150.4V ==个；故答案为：B ；0.4；15．10. 灯L 1与灯L 2串联，先用电压表测灯L l 两端的电压，如图所示．再测L 2两端电压时，只将电压表接A 的一端改接C ，这种接法______（填“正确”或“不正确”）．理由是_______．【分析】根据电流应该从电压表的正极流入，负极流出的原则进行分析即可．【解答】因为只将电压表接A 的一端改接C ，流入电压表的电流不符合电压表的正确用法．故答案为：不正确；电流从电压表的“－”接线柱流进，从“＋”接线柱流出．难题1. 如图所示的电路中，当闭合开关S 后，电压表测的是（ ）A．L1两端的电压B．L2两端的电压C．电源电压D．L2和电源电压【分析】电压表的使用方法：电压表与被测用电器并联．据此可判断电压表的测量对象．【解答】由图可知，当开关闭合时，L1与L2串联，电压表与L2并联，测的是L2两端的电压．故选B．2. 在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转，该电路中的故障可能是（）A．灯泡L2短路B．灯泡L2断路C．灯泡L1断路D．两个灯泡都断路【分析】开关闭合时，发现两灯均不亮，说明电路有开路．电压表有示数，电压表的正负接线柱到电源正负极的连接是连通的；电流表的指针几乎指在零刻度线，是因为把电压表通过灯丝、导线接在电源正负极上，电压表的电阻无限大，使得电路中的电流很小．据此判断．【解答】∵开关闭合两灯均不亮，∴电路中有开路，∵电压表有示数，∴电压表的正负接线柱到电源正负极的连接是连通的，L1没有断路，∴L2断路．故选B．3. 如图所示的电路中，甲、乙、丙是连接在电路中的三只电学仪表．闭合开关S后，灯L1、L2均正常发光．则（）A．甲是电流表，乙、丙是电压表B．甲是电压表，乙、丙是电流表C．乙是电流表，甲、丙是电压表D．乙是电压表，甲、丙是电流表【分析】要确定圆圈中的电表符号，首先要弄清电压表和电流表的正确使用方法：电流表要串联在电路中使用，而电压表要与被测用电器并联；根据图中各圆圈的位置以及和用电器的连接方式，结合电表的使用方法进行分析．【解答】A、如果甲是电流表，则两灯泡被短路，两灯泡都不能发光，故A错误；B、如果甲是电压表，则它测量电源电压，乙、丙是电流表，分别测量干路和L2支路的电流，灯泡并联正常发光，故B正确；C、如果丙是电压表，则电路断路，两灯都不能发光，故C错误；D、如果乙是电压表，则灯L2断路，不能发光，故D错误；故选B．4. 如图所示，电源电压恒定，关于电路中工作情况说法正确的是（）A．只闭合开关S1时，两只灯泡都不发光B．若电压表和电流表位置对调，则闭合开关S1、S2后，两表都被烧坏C．先闭合开关S1，再闭合开关S2时，电压表的示数不变，电流表的示数变大D．若拧去灯泡L1，则闭合开关S1、S2后，电压表和电流表都没有示数【分析】（1）首先要弄清电路的连接方式；由于电流表电阻很小，在电路中可当作导线处理；电压表的阻值很大，接近于断路，在分析电路图时，可先将其拿掉．（2）图中，电流从电源的正极出发，流经开关S1、电流表后分为两支：①经开关S2、灯L2后返回电源负极；②经灯L1后返回电源负极．因此该电路是并联电路，且开关S1控制干路，开关S2控制灯L2；电流表测干路电流，电压表测并联电路两端的电压．（3）弄清电路的连接方式后，再根据电压表、电流表的使用方法，以及并联电路的电流规律逐项分析．【解答】A、只闭合S1时，灯泡L2不亮，处于断路状态，只有灯泡L1亮，故A不正确；B、若电压表和电流表位置对调，此时电压表串联在电路中，由于电压表的阻值很大，电路中的电流会很小，所以闭合S1、S2后，则两表都不会烧坏，故B 不正确．C、只闭合S1时，若L1灯丝断了，电路断路，电压表测电源的电压，所以电压表读数近似为电源电压，故C正确；D、若拧去灯泡L1，则闭合开关S1、S2后，电压表和电流表都有示数，故D不正确．故选C．5. 根据图甲所示的电路图把图乙所示的元件连成电路．（注意连线不能交叉）．【分析】分析清楚图甲所示电路图结构，然后根据图甲所示电路图连接实物电路图．【解答】由图甲所示可知，两灯泡并联，电流表A1测干路电流，电流表A2测灯L2所在支路电流，从电源正极出发，把开关、电流表A1、电流表A2、灯L2串联接入电路，回到电源负极，然后把灯L1并联在A2、L2串联电路两端，实物电路图如图所示．故答案为：如图所示．6. 学习物理既丰富了我们的科学知识，又让我们熟悉了各种有用的学习方法，同时还影响着我们看待事物、认识世界的方式和态度．我们常常将看似无关的两个事物或现象联系起来，进行“类比”．“类比法”可以帮助我们理解概念、巩固知识，以下是两个“类比”学习案例：将如图所示的“水路”模型类比基本电路，可以发现：（1）叶轮机在“水路”中的作用与下面哪个元件在电路中的作用相当？（）A．电源B．开关C．用电器D．导线（2）类比“水路”模型中“水压是使水管中水定向运动形成水流的原因”，我们很容易理解电压是使电路中______定向运动形成______的原因．【分析】（1）叶轮机可以将水的能量转化为其他形式能，故与电流做功类似可以将电能转化为其他形式的能；（2）电压可以使电路中电荷产生定向移动形成电流，类似于水路模型中的水压使水管中的水定向运动形成水流；【解答】（1）①叶轮机将水的机械能转化为了其他的能量，类似于电流流过用电器时将电能转化为其他形式的能，故叶轮机与用电器类似，故选C．②类似于水的流动时两端要有水压，电流的形成因为电路的两端有电压而使电荷产生了定向移动，从而形成了电流，故答案为电荷，电流．故答案为：（1）C；（2）电荷；电流．7. 某校研究性学习小组的同学，在网上浏览到一条信息：“微生物燃料电池”能利用土壤中的电解质获得电能，供给某种灯发光，如图甲所示，受此启发，他们用潮湿的土壤、铜片、锌片等制成了一个“土壤电池”，并测出有一定的电压，如图乙．那么“土壤电池电压的大小与哪些因系有关？”他们提出了以下猜想猜想1：可能与铜片、锌片插入士壤的深度有关；猜想2：可能与插人土壤的铜片和锌片之间的距离有关为了验证猜想1，他们先在金属片上每隔2cm作好标记，再将铜片、锌片插人土壤中，保持它们之间的距离不变，改变两金属片插人土壤的深度，并记录相应的电压值，实验数据如下表：锌片，铜片插入土壤深度c2 4 6 8 10 12m电压表示数V 0.6 0.61 0.63 0.66 0.69（1）图丙是同学们最后一次测量时电压表的示数，请读出电压值，井填入上表空格中．（2）请根据实验数据在图中作出图象．（3）分析以上数据和图象，可以得出的初步结论是：_______（写出一条即可）．（4）他们利用以上装置验证猜想2时，实验中应控制_______不变，改变______，并依次记录电压表的示数．【分析】（1）根据电压表的接线和读数分析．（2）利用数学的描点法绘出电压和深度的图象（3）用控制变量法进行分析，根据表格，在土壤性质不变情况下，分析土壤电池电压随铜片和锌片插入土壤深度与电压的关系．（4）铜片和锌片插入土壤的深度不变情况下，电压随铜片和锌片距离变化而变化的关系．【解答】（1）根据两接线柱可以判断电压表使用的是0－3V的量程，电压表共分30格，所以每格表示0.1V，指针位于第7格，故读数为0.7V．故答案为：0.7V．（2）描出（2，0.6），（4，0.61），（6，0.63），（8，0.66），（10，0.69），（2，0.70）然后用光滑的线连接起来．（3）根据表格，在土壤性质不变情况下，土壤电池电压随铜片和锌片插入土壤越深，电压越大，所以土壤电池的电压随铜片和锌片插入土壤的深度的增加而增大．（4）用控制变量法进行分析，先将铜片和锌片置于较近距离，用电压表测出电压U1，再分别增大两金属片间的距离同上做两次，分别测出电压U2、U3，比较U1、U2、U3得出结论与猜想相同．故答案为：铜片和锌片插入土壤深度不变，改变铜片和锌片距离．8. 画出如图所示的实物电路的电路图．【分析】根据电流流向法，明确电路的基本连接方式和各元件所连接的具体位置和顺序，再按顺序作图，并保证电路图与实物图的连接顺序完全一致．【解答】根据实物图可知，电流从电源正极开始分支，一路经过灯泡L1，电流表；另一路经过灯泡L2，然后两路汇合到开关，回到电源的负极，如图所示：9. 如图是常用手电筒的剖面图，筒内每节干电池的电压为1.5V．按下按键前，小灯泡不亮，电路为_______（选填“通路”、“短路”或“断路”）；按下按键后，小灯泡发光，它两端的电压为_______V．【分析】处处连通的电路为通路；某处断开的电路为断路；电源短路是指电源两极不经过用电器直接连通的电路．已知每节干电池电压，由串联电路特点可以求出灯泡两端电压．【解答】按下按键前，小灯泡不亮，电路为断路；按下按键后，小灯泡发光，它两端的电压为1.5V×2＝3V；故答案为：断路；3．难题1、下列关于电表的使用，正确的是（）A．电流表只能与被测用电器并联，不能与被测用电器串联B．电流表不能直接接在电源的两极上C．电压表只能与被测用电器串联，不能与被测用电器并联D．电压表不能直接接在电源的两极上【分析】（1）电流表是测量电流的仪表，使用时与被测电路串联，注意量程和正负接线柱，电流表不能不经过用电器接在电源的两极上，会造成电源的短路；（2）电压表是测量电压的仪表，使用时与被测电路并联，注意量程和正负接线柱，电压表可以不经用电器直接与电源串联，此时电压表测量电源电压．【解答】A、说反了，应该是电能表只能与被测电路串联，不能与被测电路并联，该选项错误；B、电流表不能直接接在电源的两极，会造成电源短路，该选项正确；C、说反了，电压表应与被测电路并联，电流表与被测电路串联，该选项错误；D、电压表可以直接接在电源两端，此时测电源电压，该选项错误．故选B．2、在电学实验中遇到断路时，常常用电压表来检测，某同学连接如图所示的电路，开关闭合后，电灯不亮，电流表无指示．这时用电压表测得a、b两点间和b、c两点间的电压均为零，而b、d间的电压不为零，这说明（）A．电源接线柱接触不良B．开关S的触片或接线柱接触不良C．电流表接线柱接触不良D．灯泡灯丝断了或灯座接触不良【分析】要解决此题，需要知道电路中若无电流，则电路出现了断路现象，用电压表检测电路时，将电压表分别与各部分电路并联，若电压表的示数约等于电源电压，则该处发生了断路．【解答】开关闭合后，电灯不亮，电流表无指示，说明电路出现断路现象；用电压表检测时，发现b、d间的电压不为零，而电压表测得a、b两点间和b、c两点间的电压均为零，说明开关和电流表都完好，因此是灯泡出现断路现象．故选D．3、小宁在探究练习使用电压表时，把电压表接成了如图所示的电路．当闭合开关时所发生的现象是（）A．灯泡亮、电压表有示数B．灯泡亮、电压表无示数C．灯泡不亮、电压表有示数D．灯泡不亮、电压表无示数【分析】电压表应当并联使用，当串联使用时是有读数的．【解答】由于电压表的电阻比较大，串联使用时，电路中的电流很小，灯泡不会亮，但电压表有读数，接近于电源电压．故选C．4、在如图所示的电路中，L是灯泡，两只电表a、b的接法正确，则（）A．a、b都是电流表B．a表是电压表，b表是电流表C．a、b都是电压表D．b表是电压表，a表是电流表【分析】（1）电流表是测量电流的仪表，它使用时必须串联在电路里，与被测量的用电器串联；（2）电压表是测量电压的仪表，它使用时必须并联在电路里，与被测量的用电器并联．【解答】（1）图中a处与电灯L串联在一起，根据电表的使用原则，该处为电流表；（2）图中b处与电灯L并联，与电源串联在一起，根据电表使用规则，该处为电压表．故选D．5、如图所示的电路中，电压表测量的是（）。

第1节电压一、电压1．通过学习我们知道，导线中自由电子定向移动需要“动力”的推动，图1中用高度差形象地表示了由电池提供的这种推动作用，则高度差表示的是_____（填“电流”或“电压”）。

【答案】电压。

【详解】表示由电池提供的推动作用的高度差是电压，电子在电压的“推动”下定向运动。

图1图22．小灯泡发光时，电路中一定有电流通过，如图2所示，试试看，电路中先后接入一节和两节干电池时，小灯泡的亮度一样吗？你看到的现象对我们有什么启示？【答案】见解析。

【详解】先后接入一节和两节干电池时，小灯泡两端的电压不用，所以小灯泡的亮度不同，说明小灯泡的亮度与电压有关。

3．关于电源、电压、电流，下列说法中不正确的是（）A．电源的作用是给用电器两端提供电压B．有电压说明一定有电源C．只要电路中有电流，电路两端就一定有电压D．只要电路两端有电压，电路中一定会有电流【答案】D【详解】AB．电源是给电路提供电压的装置，故电源的作用就是给用电器两端提供电压，有电压说明一定有电源，故AB正确，不符合题意；C．电路中有电流时，电路两端一定有电压，因为电压是形成电流的原因，C正确，不符题意；D．电路中有电压，电路还要是通路，才会有电流，故D错误，符合题意。

所以选D。

4．在学习“电压”时，我们引入“水压”进行对比，如图所示，下列说法错误的是（）A．我们把电源比作抽水机，电流比作水流B．只要有水压就有水流，只要有电压就会有电流C．水压是形成水流的原因，电压是形成电流的原因D．这一研究方法被称为“类比法”【答案】B【详解】A．在电路中，电源相当于抽水机，电流相当于水流，电源的作用是在用电器两端形成电压，相当于抽水机形成水压，故A正确，不符合题意；BC．水压是水流形成的原因，电压也是电流形成的原因，没有水压不会形成水流，同样没有电压就不会有电流，但是电压是形成电流的条件之一，如果用电器发生断路，即使两端有电压，同样不会产生电流，所以B错误，符合题意，C正确不符合题意；D．根据水流的形成原理，将电源看作“抽水机”、电压比作“水压”、电流比作“水流”，应用了类比的方式研究物理知识，故D正确，不符合题意。

人教版初中九年级第十六章《电压、电阻》单元测试（含答案）一．选择题（每小题2分，共30分）1．关于电流与电压之间的关系，下列说法中正确的是（）A．电路两端有电压时，导体中必定有电流B．导体中先有电荷的定向移动，然后在导体两端就产生了电压C．导体中没有了电流，电路中一定就没有电压D．电路中有电流时，电路两端就一定有电压2．在国际单位制中，电压的单位是（）A．J（焦）B．V（伏）C．A（安）D．W（瓦）3．如图所示，若开关闭合后，灯L1、L2均不亮，小红同学用电流表检查电路故障，当她将电流表接在L1两端时，两灯都不亮，将导线连接在灯L2两端时，L1亮而L2不亮。

由此可以判断（）A．L1短路B．灯L2短路C．灯L1断路D．灯L2断路4．如图所示的电路，电源电压不变，闭合开关S后，灯L1和L2均发光，过了一段时间，一盏灯突然熄灭，而电流表和电压表的示数都不变，则发生的故障可能是（）A．L1断路B．L2断路C．L2短路D．L1短路5．如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是（）A．L1灯丝断了B．电流表开路，并且L1、L2灯丝断了C．灯泡L2开路D．灯泡L1短路6．如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（）A．4.8V，1.2VB．6V，1.2VC．1.2V，6VD．1.2V，4.8V7．在如图甲的电路中，当闭合开关S后，电路正常工作，两只电压表指针均为如图乙所示，则电阻R1、R2两端电压分别是（）A．6V 7.5VB．7.5V 1.5VC．1.5V 7.5VD．6V 1.5V8．如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为U ab=2V，U bc=2V，U ac=4V，在表格中记录数据后，下一步应该做的是（）A．整理器材，结束实验B．换用不同规格的小灯泡，再测出几组电压值C．分析数据，得出结论D．换用电压表的另一量程，再测出一组电压值9．在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电阻R1和R2两端的电压分别为（）A．3V、9.2VB．11.5V、2.3VC．2.3V、11.5VD．9.2V、2.3V10．在“设计制作一个调光灯”的实践活动中，小明设计了如图所示的电路，电源使用三节铅蓄电池串联，小灯泡额定电压为3V，AP两个回形针可在铅笔芯上滑动。

人教版九年级物理全一册《16.1 电压》同步练习题(含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列物理量最接近实际的是（）A．中学生双脚站立时对水平地面的压强约102PaB．初中生课桌的高度约为150cmC．手机充电器的输出电压约为5VD．人体感到舒适的室内温度约为37℃2．关于电流表和电压表的使用，如图正确的是（）L的电流A．电流表测量灯1L的电流B．电流表测量灯2L的电压C．电压表测灯1L的电压D．电压表测量灯23．如图所示，小明将A、B两种不同的金属片分别插入土豆，制成土豆电池，闭合开关S，小灯泡发光，电压表有示数。

以下关于电路的理解正确的是（）A．若断开开关，A、B两金属片间没有电压B．土豆电池供电时是电能转化为化学能C．电流从“电池”的B金属片流出经过小灯泡回到金属片AD．电流从“电池”的A金属片流出经过小灯泡回到金属片B4．某同学用电压表测量电路的电压时，用了如图所示的接线方法，则下列叙述正确的是（）A．电压表的是量程是3V -15VB．电压表的是量程是3VC．电压表的是量程是15VD．这种接法不能用来测量电压5．如图所示是规格相同的灯泡L1和L2接在电路中，当闭合开关S时，发现灯L1不亮，灯L2发光，电压表有示数，其原因可能是（）A．灯L1断路B．灯L2短路C．灯L1短路D．电压表断路6．一个同学在使用电压表测量某电路两端电压时，发现指针反向偏转，产生这一现象的原因可能是（）A．电压表坏了B．正、负接线柱接反了C．所用电压表的量程接错了D．两个接线柱分别接在“3”和“15”的接线柱上7．如图所示的电路，闭合开关S后只有一个电灯亮，两个电流表的示数相同，其原因可能是（）A．L1短路B．L2短路C．L1断路D．L2断路8．如图所示，甲、乙为电压表或电流表，电路连接没有错误，闭合开关后，两灯都发光，甲、乙都有示数，则下列判断正确的是A．甲、乙都是电流表B．甲、乙都是电压表C．甲是电流表，乙是电压表D．甲是电压表，乙是电流表9．“探究电功大小跟哪些因素有关时，通过重物被提升的高度来比较电功大小”．下面四个研究实例中也采用这种研究方法的是A．通过水压来认识电压B．用磁感线来描述磁场C．真空铃实验D．据压强计U形管的液面高度差判断液体压强大小10．在图所示的四个电路图中，电流表和电压表的接法都正确的是（）A．B．C．D．二、填空题11．有三个带电小球甲、乙、丙，已知小球甲带正电，小球甲吸引小球乙，小球乙吸引小球丙，那么小球丙带电，小球甲与小球丙靠近时将互相。

16.1电压一、选择题1.关于电压下列说法错误的是（）A.电压是电路中形成电流的原因B.电源是电路中提供电压的装置C.电路中有电流，则电路中一定有电压D.电路中有电压则电路中一定有电流【答案】D【解析】A、电压使自由电荷发生定向移动，从而形成电流，故电压是电路中形成电流的原因，故A不符题意；B、电源是电路中提供电压的装置，故B不符题意；C、电压使自由电荷发生定向移动，从而形成电流；故电路中有电流，则电路中一定有电压，故C不符题意；D、电路中有电压，且是通路，才有电流，故D符合题意.2.以下科学家中，以其名字命名电压单位的是（）A.牛顿B.伏特C.安培D.焦耳【答案】B【解析】牛顿是力的单位；伏特是电压的单位，安培是电流的单位，焦耳是热量或功、能的单位，故B正确．3.分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处理．下列处理方法中正确的是（）A.把电流表看成是断路的B.把电流表看成是一个大电阻C.把电压表看成是断路的D.把电压表看成是一根导线【答案】C【解析】电流表内阻很小，电阻和导线差不多；电压表内阻很大，如果和灯串联，则会造成电流过小，灯不发光，相当于断路．故A、B、D不正确，C正确．4.一只电压表有0～3V和0～15V两个量程，小明在某次实验中使用的是0～3V量程，但他错从0～15V量程的刻度盘上读出电压值为6.5V，则实际测得的电压值应是（）A.6.5V B.2.5V C.1.3V D.l.5V【答案】C【解析】从0～l5V量程的刻度盘上读出电压值为6.5V，指针位置相同时，0～l5V量程=1.3V．的读数是0～3V量程读数的5倍，所以使用0～3V档量程时，读数为6.5V55.为了保护电压表免受损坏，在不能充分估测电压大小的情况下，须用试触的方法选择电压表的量程，在试触过程中，下列哪种做法是正确的（）A.先试触电压表的“3”“5”两接线柱B.先试触电压表的“-”“3”接线柱C.先试触电压表的“-”“15接线柱”D.先试触电压表的“+”接线柱【答案】C【解析】在不确定电压值大小的情况下，可以用试触法判断，应该先用大量程进行试触，所以电压表应该用“-”和“15”接线柱进行试触，故C选项正确．两端电压的电路图是（）6.如图所示，当开关闭合后，电压表测量灯泡L1A．B．C．D．【答案】B【解析】由电压表的使用方法可知：电压表测量L1两端电压，因此电压表必须并联在L1的两端．结合电路图可做出判断．A、电压表并联在灯L2两端，测量的是灯L2的电压，不合题意；B、电压表并联在灯L1两端，测量的是灯L1的电压，符合题意；C、电压表并联在灯L2两端，测量的是灯L2的电压，不合题意；D、电压表并联在灯L2两端，测量的是灯L2的电压，不合题意．7.电压表和电流表是电路测量中的常用工具，有关它们的使用方法符合使用要求的是（）A.电压表和电流表只能单独使用B.电压表和电流表的“+”接线柱要和电源的“+”极相接C.电压表和电流表选用最大量程时比较保险D.电压表要与被测电路并联而电流表一定不能并联【答案】D【解析】A、电压表和电流表可以一块接入电路工作，故错误；B、使用时，电流表和电压表的电流必须都从正接线柱流入，从负接线柱流出，但不一定必须“+”接线柱接到电源的“+”极上，故错误；C、电压表和电流表使用时要根据实际情况选择合适的量程，但不一定必须选用最大量程，故错误；D、电压表要与被测电路并联，电流表应与用电器串联，即一定不能并联，故正确.8.如图所示的电路中，甲、乙是两只电表．当开关S闭合后，要使两灯串联，则（）A.甲是电压表，乙是电流表B.甲是电流表，乙是电压表C.甲、乙都是电流表D.甲、乙都是电压表【答案】D【解析】当开关S闭合后，若甲是电流表，则右边的灯短路，若乙是电流表则电源短路，所以，甲、乙都不能是电流表，则甲、乙都是电压表．如图：二、填空题9.电压的单位是______，家庭电路的电压是______V，一节干电池的电压是______V，大量事实表明，不高于______V的电压才是对人体安全的电压．【答案】伏特；220；1.5；36．【解析】电压的单位是伏特；我国家庭电路电压是220V；一节普通干电池电压是1.5V，不超过36V的电压对人体是安全的．10.电压表的表盘及指针如图所示，若接“0～3V”量程，电压表的读数为______V；若接“0～15V”量程，表盘上每一小格代表______V．【答案】2.6；0.5．【解析】（1）接“0～3V”量程，将1V分为10个小格，则对应的分度值为0.1V，此时表盘指针对应示数为2.6V；（2）若接“0～15V”量程，将5V分为10个小格，则对应的分度值为0.5V．11.在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池．用电压表测量这个自制电池的电压，其现象如图所示，这个电池的电压是______V，电池的正极是______（选填“锌片”或“铜片”）．【答案】0.3；铜片．【解析】由图可知，电压表的选量程为0～3V，电池的电压为0.3V；因为与电压表正接线柱相连的为电池的正极，所以铜片是电池的正极．三、作图题12.在一次实验中需要测量小灯泡两端的电压和通过它的电流．聪明而粗心的小刚连接了如图所示的电路．同组的小林发现有错误，主张拆了以后重新连接，可是时间来不及了，小刚眼珠一转，在图示的电路中只增加了一根导线，电路就正常工作了．（1）如果闭合图中所示电路的开关，电压表示数、电流表示数情况如何？小灯泡发光情况怎样？（2）在图中画出小刚连接的那根导线．（用虚线表示）【答案】（1）电压表示数接近电源电压，而电流表的示数接近于零，小灯泡不发光．（2）如图所示【解析】：（1）因为电流表的内电阻很小，所以闭合开关后，电灯泡和定值电阻被电流表短路，只有电压表、电流表和滑动变阻器串联接入电路中，所以小灯泡不发光．又因为电压表的内电阻很大，所以它的示数接近电源电压，而电流表的示数接近于零．（2）小刚连接的导线如图中虚线所示，这样一连，把电压表并联在了灯泡两端，电流表测量通过灯泡的电流，滑动变阻器还能改变电路电流．13.在图中的○里填上适当的电表符号，闭合电键S，使灯L1和L2能同时发光．【答案】【解析】电压表与被测用电器并联，并且在电路中相当于开路；电流表与被测用电器串联，并且在电路中相当于导线；根据电压表和电流表的正确使用方法以及在电路中的作用进行分析．如图所示当开关S闭合时，要使两灯均能发光，则两个灯泡为并联电路；假设右边的表为电流表，则两灯泡造成短路，不能满足两灯均能发光的要求，所以右边的表只能为电压表，左边的表为电流表，如图所示．四、实验题14.水果含有果酸．如下图所示，在水果中插入两片不同金属制成的极板，就组成了一个水果电池．某科学兴趣小组对影响水果电池电压大小的因素进行了实验研究．（1）在水果中插入不同金属制成的极板，并保持两块极板之间的距离、极板与水果的接触面积不变，用电压表直接测量两块极板之间的电压，结果如下表：分析实验数据可以得出：在上述条件下，从金属活动性顺序看，所选用的两块极板材料之间的金属活动性的差异越大，水果电池的电压越______（填“大”或“小”）；并且水果电池的电压还与______有关；（2）若该小组的同学选用一只梨并用铁——铜做极板，研究水果电池的电压跟极板与水果的接触面积之间的关系时，应控制______不变；若要用该水果电池使额定电压为3V的某用电器正常工作，需要将______个这样的水果电池串联起来．【答案】（1）大；水果的种类；（2）极板间的距离、6．【解析】（1）从表格中知，对于同一种水果，金属活动性的差异越大，产生的电压越大；对于不同的水果，同样的两种金属产生的电压不同；（2）研究水果电池的电压跟极板与水果的接触面积之间的关系时，应控制极板间的距离不变，改变接触面积，观察接触面积的大小对电压的影响；从表格中可以看出，一只梨并用铁——铜做极板，提供的电压为0.5V，要得到3V的电压，因此需要梨的个数为3V=6．0.5V。

人教版九年级物理全一册《16.1电压》同步练习题（带答案) 学校:___________班级：___________姓名：___________考号：___________1．如图所示电路，闭合开关S，灯泡L不亮且电流表和电压表均无示数，用电压表检测电路，当电压表分别接a、b两点和b、d两点时，电压表均无示数，接c、d两点时电压表有示数，则可判定（）A．变阻器短路B．灯泡短路C．开关断路D．电流表断路2．关于电流表和电压表的使用，下列说法正确的是（）A．使用时，电流表要与被测电路并联，电压表与被测电路串联B．在无法估计被测值的大小时，都应用小量程进行试触C．都必须使电流从电表的“+”接线柱流入，“-”接线柱流出D．电流表和电压表使用时都不能直接连接到电源的两极上3．如图所示，小华连接好电路后，闭合开关，发现两个灯泡都不亮，在老师的指导下用电压表检测故障，测得U AB=U BC=0V，U DE=U EF=3V，则电路中的故障是（）A．开关S断路B．灯泡L2断路C．电源断路D．灯泡L1断路4．可用“类比法”帮助理解电流、电压等概念。

图甲中的“水泵”类似图乙中的（）A．开关B．电源C．导线D．用电器5．下列有关常见电压值的表述，正确的是（）A．一节干电池的电压是2VB．我国家庭电路的电压是110VC．手机电池电压约为3.7VD．电脑USB接口输出电压是220V6．下列估测最符合实际的是（）A．一个鸡蛋的质量约为500g B．一层楼的高度约为30dmC．一支铅笔的长度约为10dm D．一节干电池的电压约为2V7．以下用电器中，能直接在220V电压下正常工作的是（）A．电子手表B．电子体温计C．电视机遥控器D．电视机8．小明在测量小灯泡电功率的实验中，正确连接电路后，闭合开关S，发现灯泡L不发光，电流表和电压表均无示数。

于是小明拆下电压表，利用其查找故障，他将电压表的负接线柱接在电源负极，如图所示，闭合开关S后，他将电压表的正接线柱分别接在电路中的各处，示数如下表所示，若电路中只有一处故障，则可能是（）电压表正接线柱与其他接线柱连接情况A B C D E F G H电压表示数/V33300000A．滑动变阻器断路B．灯泡L短路C．连接H处和电源负极的导线断路D．开关S处断路二、填空题9．对人体安全的电压值不高于V；如图甲所示电路中，电流表A1的示数如图乙所示，则A1的示数为A，电流表A2的示数为0.9A，则L1中的电流是A。

初中物理人教版九年级上学期16.1 电压一、电压1.下列关于电压的说法中，不正确的是（）A. 电压是使自由电荷发生绕核运动的原因B. 电压的大小用电压表测量C. 干电池、蓄电池都是提供电压的装置D. 每节蓄电池的电压为2V2.无需电源电压的转换设备，能直接在家庭电路220伏电压下正常工作的用电器是（）A. 手机B. 手电筒C. 电视机遥控器D. 电视机3.在“用电压表测电压”实验中，电压表________直接接在电源两端（选填“能”或“不能”），所测电压不得超过它的________。

4.一节干电池的电压为________V，只有当________节以上干电池串联使用时才可能对人体有危害（对人体安全电压不高于36V）。

5.在我国，家用照明电路电压为________；对人体安全的电压是________6.电压的单位：（1）在国际单位制中，电压的单位是________，简称________，符号是________．（2）电压的单位中，比“伏”大的单位还有________，比伏小的单位还有________、________．（3）换算关系：1kV=________V；1V=________mV．二、电压的测量7.关于电压表的使用方法，下列叙述中不正确的是（）A. 绝对不允许不经过用电器而把电压表直接接在电源两极上B. 被测电压不要超过电压表的量程C. 要使电流从正接线柱流入电压表，从负接线柱流出D. 电压表要并联在被测电路两端8.在如图所示的电路中，电压表测量的是（）A. 灯L1端的电压B. 灯L2的电压C. 电源的电压D. 灯L1和L2的总电压9.在用电压表测电压时,采用0----3V的量程,测得电灯两端的电压为2.2V,若采用0-----15V的量程,测得电灯两端的电压为2.0V,那么电灯两端的电压为（）A. 2.0VB. 2.2VC. 2.1VD. 无法确定10.在选择电压表的量程时，正确的做法是()A. 尽可能选择大一些的量程B. 经试触后被测电压不超过小量程时，尽可能选择小量程C. 尽管选用的量程不同，但对测量结果毫无影响D. 为使测量结果更精确，量程选的越小越好11.关于如图所示的电表的下列说法中，不正确的是（）A. 它是一个电压表B. 它的示数一定是1.7VC. 它的示数可能是8.5VD. 它有一个负接线柱和两个正接线柱12.在电学实验中，连接电路时，电键应处于________状态；电压表应该________（选填“串联”或“并联”）在电路中，某电压表表盘如图所示，则“0～15V”量程档的最小分度值为________伏，此时电压表的读数是________伏。

《电压》练习1. 教室内六盏日光灯同时正常工作，它们是联；每一盏日光灯两端电压为V．【答案】并；220【解析】试题分析：家庭电路的连接方式是并联，家庭电路的电压是220V，所以教室内六盏日光灯同时正常工作，它们是并联；每一盏日光灯两端电压为220V.考点：家庭电路的连接方式；家庭电路电压2. 如图所示的电压表选用的量程是_____ V，示数是______V．【答案】(1). 0~3 (2). 1.7【解析】由图知道，电压表选择的是0～3V量程，分度值为0.1V，所以电压表的示数为1.7V．3. 小明将铜片、锌片插入土豆，制成土豆电池．如图甲所示，闭合开关S1，发光二极管发光，此装置的能量转化方式主要是：_____能→____能→___能．为判断土豆电池的正、负极，他连接电路如图乙所示，试触开关S2，发现电压表的指针向左偏转，铜片是土豆电池的_____极．【答案】(1). 化(2). 电(3). 光(4). 正【解析】如图所示的工作过程中，其能量转化方式主要是土豆中的化学能，转化为电能，再转化为二极管的光能；当指针向左偏转时（如图乙所示），说明电压表的正负极是反接的，故可判断铜片是土豆电池的正极．点睛：本题考查生活实例中的能量转化，难度不大，注意根据电压表的接法判断电源的正负极．4. 一位同学在使用电流表时，电压表示数分别出现了如图三种情况，引起这三种情况的原因分别是：（1）______________________；（2）____________________ ；（3）___________________．【答案】 (1). 电压表正负接线柱接反了 (2). 电压表量程选择太大了 (3). 电压表量程选太小了【解析】（1）由图（1）知道，电流表指针反转，说明电流由负接线柱流入，即电流表的正负接线柱反接了；（2）由图（2）知道，电流表指针偏角较小，说明所选量程较大；（3）由图（3）知道电流表指针偏角过大，超过了最大量程，故说明电流表所选的量程较小； 5. 如图所示的电路，闭合开关S ，定值电阻R 1与R 2的连接方式是________，电压表测的是________两端的电压．【答案】 (1). 串联 (2). R 1【解析】【分析】【详解】由于电压表的内部电阻很大，电压表在电路中相当于断路，先将电压表去掉，定值电阻R 1与R 2依次串联，电流只有一条路径，即为串联；电压表并联在R 1两端测R 1两端的电压．6. 如图所示，关于电流表和电压表的使用方法中正确的是（ ） A.B. C .D.【答案】A【解析】【分析】【详解】A ．此图中是电流表，即串联在电路中，且正负接线柱是正确，故正确；B ．此图中是电流表，相当于导线，所以此时将电流表并联，会发生短路，故错误；C ．此图中是电压表，应该并联在用电器两端，故错误；D．此图中的电压表虽然并联在用电器两端，但正负接线柱接反了，故错误。

16.1 电压知识点扫描知识点一：电压及其单位1.电源的作用是给电路两端提供电压；电压是使电路中形成电流的原因。

电路中有电流，就一定有电压；电路中有电压，却不一定有电流，因为还要看电路是否是通路。

2.电路中有持续电流的条件：一要有电压；二是电路是通路。

3.电压用字母U表示，国际制单位的单位是伏特，简称伏，符号是V。

常用单位有千伏（KV）和毫伏（mV）。

1KV=103V=106mV。

4.家庭照明电路的电压是220V；一节干电池的电压是1.5V；一节蓄电池的电压是2V；对人体安全的电压不高于36V。

知识点二：电压表的使用1.使用前首先调零，同时要明确电压表的量程和分度值。

2.电压表应该与被测电路并联。

3.要使电流从电压表的正接线柱流进，负接线柱流出。

4.根据被测电路的电压选择适当的量程（被测电压不要超过电压表的量程，预先不知道被测电压的大约值时，先用大量程试触）。

5.电压表的读数方法：①看接线柱确定量程。

②看表盘确定分度值（每一小格代表多少伏）。

③看指针偏转了多少格，即有多少伏。

（电压表有两个量程： 0～3V，每小格表示的电压值是0.1 V；0～15V，每小格表示的电压值是0.5 V。

）6.电池串联，总电压为各部分电压之和；相同电池并联，总电压等于每个电池电压。

重点难点解读一、电压表使用解读1．量程（1）双量程：分别是0～3V , 0～15V 。

（2）分度值分别是0.1V,0.5V。

2．使用规则遵循“两个必须”，“一个不能”，“三先三后”原则两个必须：（1）必须将电压表并联接入被测电路的两端。

（2）必须使电流从电压表的“+”接线柱流入，从“-”接线柱流出。

一个不能：所测电压不能超过电压表的量程。

三先三后：（1）先调零后使用。

（2）先画图后连接。

（3）先认清分度值后读数。

二、本节知识涉及到的重要知识考点1.电压与电流的关系。

2.电压的单位及换算关系。

3.电压表的正确使用。

4.串并联电路中电压分布的特点。
