真空泵说明书

真空泵操作说明书1. 产品简介真空泵是一种用于产生和维持真空状态的设备，广泛用于实验室、工业生产和科学研究领域。

本操作说明书将详细介绍真空泵的使用方法和注意事项。

2. 安全须知在操作真空泵之前，请务必遵循以下安全规定：- 在操作前，确保已经充分了解并理解了真空泵的操作手册。

- 确保工作环境通风良好，并戴上适当的防护设备，如手套和眼镜。

- 在操作过程中，严禁将有毒、易燃或腐蚀性物质接触到真空泵。

- 禁止将没有经过处理的气体直接排放到大气中，以避免对环境和人体健康造成危害。

3. 基本操作步骤3.1 准备工作- 检查真空泵是否连接到正确的电源，并确保电源稳定。

- 确保管道连接牢固，无漏气现象。

- 安装并确认真空泵的进出口阀门处于关闭状态。

3.2 启动真空泵- 打开真空泵的电源开关，确认指示灯亮起。

- 检查真空泵的工作状态指示器，确保正常运转。

- 缓慢打开进口阀和出口阀，让泵在无负载状态下运行30秒钟，以允许通过泵的气体流动。

3.3 停止真空泵- 关闭进口阀和出口阀。

- 关闭真空泵的电源开关。

4. 维护和保养4.1 清洁- 在每次使用真空泵后，应使用干净的软布轻轻擦拭外壳，保持清洁。

- 不要使用有机溶液或任何带有腐蚀性的清洁剂来清洗真空泵。

4.2 换油- 根据真空泵型号和使用情况，定期更换油液。

- 先等待真空泵自然冷却至室温后，再打开油箱放油口进行油液更换。

4.3 检查机件- 定期检查真空泵的所有机件和连接部件是否正常，如有发现松动或者磨损，应立即进行修理或更换。

5. 故障排除5.1 真空度下降- 检查进出口阀门是否关闭正确。

- 检查管道和连接件是否密封良好。

- 检查真空泵是否有异常噪音或震动。

5.2 泵无法启动- 检查电源是否连接正常，电源开关是否打开。

- 检查电源线是否受损或松动。

- 检查保险丝是否烧断。

5.3 异常噪音或震动- 停止真空泵运行，并立即断开电源。

- 检查泵体和连接件是否有松动或异物卡住情况。

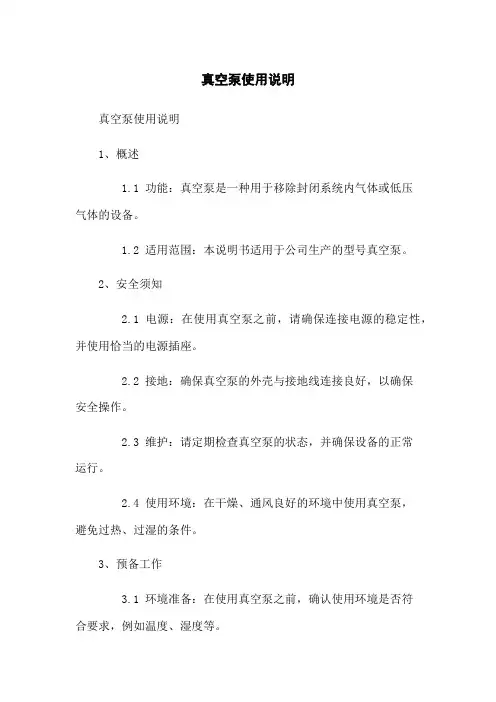

真空泵使用说明真空泵使用说明1、概述1.1 功能：真空泵是一种用于移除封闭系统内气体或低压气体的设备。

1.2 适用范围：本说明书适用于公司生产的型号真空泵。

2、安全须知2.1 电源：在使用真空泵之前，请确保连接电源的稳定性，并使用恰当的电源插座。

2.2 接地：确保真空泵的外壳与接地线连接良好，以确保安全操作。

2.3 维护：请定期检查真空泵的状态，并确保设备的正常运行。

2.4 使用环境：在干燥、通风良好的环境中使用真空泵，避免过热、过湿的条件。

3、预备工作3.1 环境准备：在使用真空泵之前，确认使用环境是否符合要求，例如温度、湿度等。

3.2 泵油选择：根据需要选择合适的泵油，并确保泵油充足。

3.3 连接：将真空泵正确连接到所需系统，确保连接紧固。

4、使用步骤4.1 打开真空泵：将电源线插入电源插座，并将电源开关打开。

4.2 打开阀门：打开系统中的相应阀门，并确保调整好所需的真空度。

4.3 运行真空泵：按下真空泵的启动按钮，开始运行真空泵。

4.4 监控：在使用过程中，及时监控真空泵的工作状态，确保正常运行。

4.5 关闭真空泵：使用完毕后，按下真空泵的停止按钮，关闭真空泵。

4.6 关闭阀门：依次关闭系统中的阀门，以保持系统的密封性。

5、维护与保养5.1 清洁：定期清洁真空泵的外壳，并使用干净的抹布擦拭干净。

5.2 泵油更换：根据使用需求和使用时间，定期更换泵油。

5.3 过滤器清洗：定期清洗过滤器，以保持正常的泵泵量和真空度。

5.4 故障排除：如果真空泵运行异常，及时检查并修复问题。

附件：1、型号真空泵规格表2、真空泵维护记录表本文所涉及的法律名词及注释：1、泵油：指向真空泵添加或更换的特殊润滑油。

2、真空度：衡量封闭系统内气体密度或压力水平的指标。

3、阀门：控制流体通过的装置，用于开启或关闭流体通道。

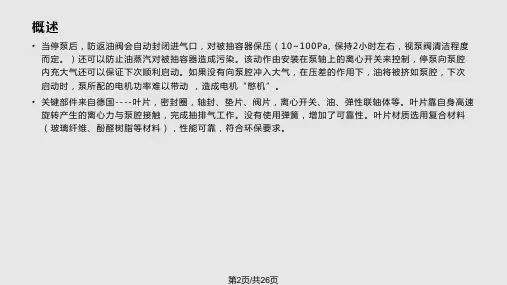

第一章真空泵概述一、真空泵简介X型系列真空泵是单级旋片油封式真空泵，适用于低、中真空领域，主要用于抽除空气和其它干燥气体。

它是低、中真空的主要设备之一，它可单独使用，也可成为其它真空泵的前级泵。

真空泵具有运转性能可靠、易损件少、振动小、噪音低、效率高的特点。

X型系列真空泵是引进国外先进技术，易损件选用进口元件或进口材料。

X型系列真空泵完全可替代国外同类产品。

真空泵具有运转性能可靠、易损件少、振动小、噪音低、效率高的特点。

二、真空泵构造X系列真空泵按照旋片式原理运行。

泵体（3）中安装一个偏心转子。

利用离心力推动叶片在转子的槽中向泵腔内壁滑动。

叶片(5)将转子(4)和泵腔内壁之间分隔成几个小腔体。

当腔体跟进气口通道相连时，气体被吸入，在下一次转动中被压缩并且推入油分离器（1）。

压差使油不断的被压进压缩腔体。

油和介质再被释放进入油分离器，在那里由于重力作用经除雾器（11）和排气过滤器（8），与排出的气体分离。

分离出的油在油分离器底部再次被推入压力腔体（油循环）。

无油气体经过排气盖板被释放到大气中。

1.油分离器2.吸气阀3.泵体4.转子5. 叶片6.排气阀7. 注油塞8. 排气过滤器9. 排气嘴10.冷却器 11. 除雾器12. 油窗13. 放油塞14. 油过滤器第二章系统简介一、系统流程1．空气流程1）空气由进气滤清器滤去尘埃之后，经由吸气阀（2）进入真空泵泵体；与润滑油混合，与油混合的空气经过压缩后通过排气阀（6）进入油分离器（1）进行粗分离，再经排气过滤器（8）的精分离，不含油的空气通过排气嘴（9）排入大气。

如空气中含有可凝气体，则打开气镇阀。

2）空气流程中各组件功能说明：A、进气滤清器空气滤清器为干式纸质过滤器，过滤纸细孔度约为10μ左右，通常每1000小时应取下清除表面的尘埃，清除的方法是使用低压空气将尘埃由内向外吹除。

B、吸气阀 (2)避免关闭电源后，叶片（5）逆向旋转。

注意：吸气阀不能作为真空系统止回阀或切断阀使用，吸气阀不能防止油被吸入真空系统。

多级罗茨真空泵说明书产品号：161065V01161040V01目录0 重要的安全信息 (6)0.1机械危险 (6)0.2电气危险 (6)0.3热危害 (6)0.4物料和物质造成的危害 (6)0.5噪声危害 (7)1简介 (8)1.1 安全提示 (8)1.2 技术数据 (8)1.3订货信息 (10)1.4附件 (10)2运输和储存 (12)3安装 (13)3.1 放置 (13)3.2 符合要求的应用 (13)3.2.1不符合要求的应用 (14)3.3连接泵 (15)3.4电气连接 (16)4操作 (17)4.1 手动操作 (17)4.2 接口 (17)4.2.1 X1控制接口 (17)4.2.2 X104 串行RS-485接口 (19)4.2.3 变频器显示屏 (24)4.3 气镇 (24)4.4停机/拆卸 (26)5维修 (27)5.1 LEYBOLD维修 (27)6故障排除 (28)7 废料处理 (30)8 证书 (30)安全信息注意安全提示安装和调试泵之前，仔细阅读这些操作说明书并遵守该信息以确保从一开始就优化和安全工作。

Leybold 的ECODRY plus已按照这些操作说明书设计了使用恰当时的安全有效操作。

使用者负责仔细阅读并严格遵守本章节及全部操作说明书中所述的所有安全保护措施。

另外，遵守所有附加的开关、阀门等操作说明书的信息。

该泵只能在适当条件及操作说明书中规定的条件项下进行运行。

只能由专业人员进行操作和维修。

咨询当地、州和国家机构的有关具体要求和条例。

任何进一步的安全、操作和/或维修问题，提交我们最近的办事处处理。

危险危险是指如果不避免，将会造成死亡或严重受伤的紧急危险情况。

警告是指如果不避免，将会造成死亡或严重受伤警告的潜在危险情况。

警示警示是指如果不避免，将会造成轻微或中度受伤的潜在危险情况。

注意用于告知使用者重要的安装、操作、编程或注意维护信息，而不是与危险相关的信息。

我们保留改变这些操作说明书中所述的设计或任何数据的权利。

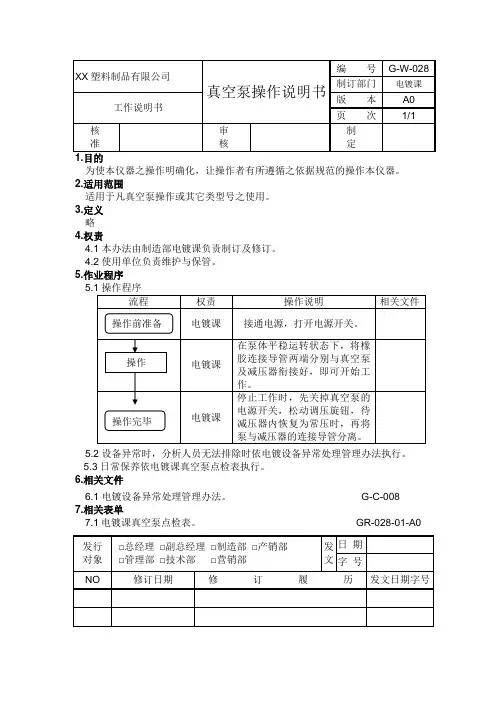

真空泵操作方法说明书1. 概述真空泵是一种广泛应用于工业、医疗、科研等领域的设备，用于抽取空气或其他气体，以达到产生真空的目的。

本操作方法说明书将为您详细介绍真空泵的操作步骤，以确保您正确、安全地运行真空泵。

2. 设备准备在操作真空泵之前，请确保以下准备工作已经完成：2.1 检查设备完整性：检查真空泵是否完好无损，确保所有连接件紧固可靠。

2.2 检查电源供应：确保真空泵的电源供应符合要求，电压和频率匹配。

2.3 检查冷却水供应：如果真空泵需要冷却水，确保冷却水供应充足，并检查冷却水系统的正常运行。

3. 操作步骤3.1 打开电源：按照真空泵的电源接线图，将电源插头正确地插入电源插座，并将电源开关打开。

3.2 启动泵机：根据真空泵的类型和规格，启动泵机。

通常有以下两种方法：3.2.1 旋钮启动：将泵机开关旋钮从“停止”位置逆时针旋转至“启动”位置，直至泵机启动。

3.2.2 按钮启动：按下启动按钮，直至泵机启动。

3.3 观察泵机工作状态：当泵机启动后，通过橡胶套管或透明观察窗观察泵机的工作状态。

注意观察泵机是否运转正常，是否有异常噪音或振动。

3.4 调节泵机参数：根据需求，使用泵机上的调节旋钮或按钮，调节泵机运行参数，例如转速或抽取速度。

3.5 抽气操作：连接泵机与待抽取的系统或设备，确保连接紧密可靠。

开启系统阀门，开始抽取气体。

根据实际情况，可能需要调节泵机运行参数以达到所需的真空度。

3.6 监测真空度：使用真空度检测仪器监测抽气系统的真空度，确保真空度符合要求。

3.7 停机操作：当抽气任务完成或需要停机时，请按照以下步骤进行：3.7.1 关闭系统阀门：先关闭待抽气系统的阀门，以防止气体回流。

3.7.2 关闭泵机：将泵机开关旋转至“停止”位置或按下停止按钮，使泵机停止工作。

4. 安全注意事项在操作真空泵时，请遵守以下安全注意事项：4.1 了解真空泵的额定工作条件和参数，并确保在这些范围内操作。

4.2 在操作真空泵之前，务必戴上适当的防护手套和眼镜，以防止意外伤害。

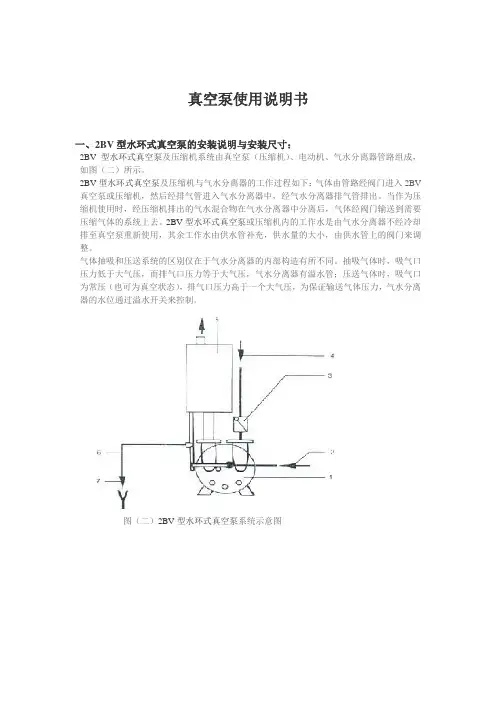

真空泵使用说明书一、2BV型水环式真空泵的安装说明与安装尺寸：2BV型水环式真空泵及压缩机系统由真空泵（压缩机）、电动机、气水分离器管路组成，如图（二）所示。

2BV型水环式真空泵及压缩机与气水分离器的工作过程如下：气体由管路经阀门进入2BV 真空泵或压缩机，然后经排气管进入气水分离器中，经气水分离器排气管排出。

当作为压缩机使用时，经压缩机排出的气水混合物在气水分离器中分离后，气体经阀门输送到需要压缩气体的系统上去。

2BV型水环式真空泵或压缩机内的工作水是由气水分离器不经冷却排至真空泵重新使用，其余工作水由供水管补充，供水量的大小，由供水管上的阀门来调整。

气体抽吸和压送系统的区别仅在于气水分离器的内部构造有所不同。

抽吸气体时，吸气口压力低于大气压，而排气口压力等于大气压，气水分离器有溢水管；压送气体时，吸气口为常压（也可为真空状态），排气口压力高于一个大气压，为保证输送气体压力，气水分离器的水位通过溢水开关来控制。

图（二）2BV型水环式真空泵系统示意图2BV-6110/6111/6121/6161/水环真空泵外形尺寸型号Amax B B1 C1 F1 F2max H1 H2 H3 H4 K L N W12BV6110 1190 325 255 26 291 450 160 173 223 381 250 319 281 1802BV6111 1237 325 279 26 360 470 180 196 242 401 320 365 327 1802BV6121 1368 347 279 26 360 575 180 197 247 415 320 384 342 2002BV6131 1495 377 320 26 461 585 215 234 287 467 414 405 357 2002BV6161 1625 479 320 26 461 640 215 230 310 526 414 480 416 250型号W2 W3 S1 T d1 d2 d3 d4 d5 d N3.0 N4.2 N8.72BV6110 52 27 φ13 340 19 160 123 97 52 DN50 G3/4" G3/8" G3/8"2BV6111 52 27 φ13 340 19 160 123 97 52 DN50 G3/4" G3/8" G3/8"2BV6121 57 29 φ13 381.5 19 182 142 113 66.5 DN65 G3/4" G3/8" G3/8"2BV6131 57 29 φ15 381.5 19 182 142 113 66.5 DN65 G3/4" G3/8" G3/8"2BV6161 81 41 φ15 450 22 200 156 130 80 DN80 G3/4" G3/8" G3/8"二、2BV型水环式真空泵的设备安装：1、2BV型水环式真空泵的安装：2BV型水环式真空泵和压缩机在安装时，安装面必须水平，并通过底角的孔用螺栓安装牢固。
