使用真空泵的方法和注意事项：首先打开包装，将泵体与电机之间的联轴器尽量朝箭头方向旋转；再其次，打开真空泵油箱上的注油塞，将真空泵油倒入泵内。
真空泵是指利用机械、物理、化学或物理化学的方法对被抽容器进行抽气而获得真空的器件或设备。
通俗来讲，真空泵是用各种方法在某一封闭空间中改善、产生和维持真空的装置。
按真空泵的工作原理，真空泵基本上可以分为两种类型，即气体捕集泵和气体传输泵。
其广泛用于冶金、化工、食品、电子镀膜等行业。
随着真空应用的发展，真空泵的种类已发展了很多种，其抽速从每秒零点几升到每秒几十万、数百万升。
随着真空技术在生产和科学研究领域中对其应用压强范围的要求越来越宽，大多需要由几种真空泵组成真空抽气系统共同抽气后才能满足生产和科学研究过程的要求，由于真空应用部门所涉及的工作压力的范围很宽，因此任何一种类型的真空泵都不可能完全适用于所有的工作压力范围，只能根据不同的工作压力范围和不同的工作要求，使用不同类型的真空泵。
为了使用方便和各种真空工艺过程的需要，有时将各种真空泵按其性能要求组合起来，以机组型式应用。
常用真空泵包括干式螺杆真空泵、水环泵、往复泵、滑阀泵、旋片泵、罗茨泵和扩散泵等，这些泵是我国国民经济各行业应用真空工艺过程中必不可少的主力泵种。
近年来，伴随着我国经济持续高速发展，真空泵相关下游应用行业保持快速增长势头，同时在真空泵应
用领域不断拓展等因素的共同拉动下，我国真空泵行业实现了持续稳定地快速的发展。
真空泵操作说明书1. 产品简介真空泵是一种用于产生和维持真空状态的设备，广泛用于实验室、工业生产和科学研究领域。
本操作说明书将详细介绍真空泵的使用方法和注意事项。
2. 安全须知在操作真空泵之前，请务必遵循以下安全规定：- 在操作前，确保已经充分了解并理解了真空泵的操作手册。
- 确保工作环境通风良好，并戴上适当的防护设备，如手套和眼镜。
- 在操作过程中，严禁将有毒、易燃或腐蚀性物质接触到真空泵。
- 禁止将没有经过处理的气体直接排放到大气中，以避免对环境和人体健康造成危害。
3. 基本操作步骤3.1 准备工作- 检查真空泵是否连接到正确的电源，并确保电源稳定。
- 确保管道连接牢固，无漏气现象。
- 安装并确认真空泵的进出口阀门处于关闭状态。
3.2 启动真空泵- 打开真空泵的电源开关，确认指示灯亮起。
- 检查真空泵的工作状态指示器，确保正常运转。
- 缓慢打开进口阀和出口阀，让泵在无负载状态下运行30秒钟，以允许通过泵的气体流动。
3.3 停止真空泵- 关闭进口阀和出口阀。
- 关闭真空泵的电源开关。
4. 维护和保养4.1 清洁- 在每次使用真空泵后，应使用干净的软布轻轻擦拭外壳，保持清洁。
- 不要使用有机溶液或任何带有腐蚀性的清洁剂来清洗真空泵。
4.2 换油- 根据真空泵型号和使用情况，定期更换油液。
- 先等待真空泵自然冷却至室温后，再打开油箱放油口进行油液更换。
4.3 检查机件- 定期检查真空泵的所有机件和连接部件是否正常，如有发现松动或者磨损，应立即进行修理或更换。
5. 故障排除5.1 真空度下降- 检查进出口阀门是否关闭正确。
- 检查管道和连接件是否密封良好。
- 检查真空泵是否有异常噪音或震动。
5.2 泵无法启动- 检查电源是否连接正常，电源开关是否打开。
- 检查电源线是否受损或松动。
- 检查保险丝是否烧断。
5.3 异常噪音或震动- 停止真空泵运行，并立即断开电源。
- 检查泵体和连接件是否有松动或异物卡住情况。
真空泵的使用说明真空泵广泛用于塑料机械、染料化工、砖瓦机械、低温设备、造纸机械、医药化工、食品机械、工业电炉、电子行业、真空设备、化肥、冶金、石油、矿山、地基处理等领域。
使用说明：1、启动前的准备工作:1)打开冷却水进水阀，检查冷却水是否畅通。
冷却水进口温度≤25℃，避免因冷却水温度高，使泵体发热，而引发异响，轴承损坏。
2）查看油位。
润滑系统油应采用100号真空泵油。
齿轮箱侧油位应以浸没2/3个全齿高为宜；电机侧油位应以浸没2/3油窗高度为宜；用以润滑油封的油杯处不应断油，油位不应低于1/3油杯高度，不宜加油过多，避免泵运转时溢出油杯外。
风冷泵的油位要高于水冷泵的油位。
3）凡在下列情况中使用时，必须采取相应的防护措施：a)吸入气体中有粉尘或颗粒时，必须在吸气口前安装除尘器或过滤器。
以免粉尘或颗粒状物质吸入泵腔损坏罗茨泵和前级泵。
加装过滤器后，将会影响罗茨泵的抽速和极限压力，其影响尘度因过滤的结构形式不同而不同。
b)如果吸入气体带有腐蚀性，在气体进入真空泵前必须采取再中和措施或吸附处理。
C)如果吸入气体中含有少量水蒸气，所选用的前级泵又为油封机械泵时，为防止真空泵油被乳化从而影响前级泵及机组的性能，油封机械泵应带有气镇装置，水蒸气过多时，必须在罗茨真空泵进气口前或前级泵进气口前安装冷凝器。
2、启动1）启动前级泵。
（即真空泵）2）打开前级泵预抽管道上的阀门和罗茨真空泵进排气管上的阀门。
3）待系统内的压力达到罗茨真空泵的允许入口压力后，将预抽管道上的阀门关闭，再启动罗茨真空泵。
如无上述预抽管道则在前级泵抽到罗茨真空泵允许入口压力后，即可启动罗茨真空泵。
4）当泵较长时间停用后再次使用时，应先电动1.2次，使润滑油进入轴承内，然后再正式启动，否则将缩短轴承及泵的使用寿命。
3、运转中的注意点：1）运转中必须严格按照罗茨泵的技术参数要求使用，在正常情况下，罗茨真空泵的入口压力在1330pa以下，其最高入口压力应不超过它的允许最高入口压力。
真空泵使用操作说明引言：真空泵是一种关键设备，广泛应用于科研、工业制造、医疗等领域。
正确的操作和使用方法不仅可以提高设备效率，还能延长设备的使用寿命。
本文将详细介绍真空泵的使用操作说明，帮助用户正确操作和维护真空泵设备。
一、安全操作须知1. 使用前，请确认真空泵和附件是否完好，若有损坏或松动，应先进行修复或更换。
2. 在操作前，应戴上适当的个人防护装备，如手套、眼镜等。
3. 操作时应确保周围通风良好，以避免有害气体的积聚。
二、真空泵的操作步骤1. 真空泵的启动：a. 打开泵体上的电源开关，并观察是否有异常声音或异味产生。
b. 若泵体有液晶显示屏，则可根据显示屏上的指示进行操作。
若无显示屏，则需根据使用说明进行操作。
c. 等待泵体自检完成后，按下启动按钮，开始运行。
2. 真空泵的停止：a. 若泵体设有自动停止功能，则可通过按下停止按钮实现停止操作。
b. 若泵体无自动停止功能，则应依次关闭电源开关和进气阀门，待泵体完全停止运行后，再关闭气源。
3. 真空泵的维护保养：a. 定期清洁真空泵的外壳，并保持周围环境的清洁。
b. 定期更换油封，并定期检查真空泵的密封性能。
c. 在运行过程中，注意观察真空泵是否有异常声音或振动，若有异常现象应立即停止使用并进行维修或更换。
三、真空泵的故障排除方法1. 泵体无法启动：a. 检查电源是否连接正常，确认电源开关是否打开。
b. 检查电源线是否损坏，如有损坏应及时更换。
c. 若仍无法启动，可能是电机故障，应联系专业维修人员进行检修。
2. 泵体运行过程中发出异常声音：a. 停止使用泵体，检查是否有异物或杂质进入泵体。
b. 检查传动部件是否松动或损坏，如有问题应及时维修。
3. 泵体无法达到预期真空度：a. 检查泵体的密封性能，如有问题应检查密封件是否完好并及时更换。
b. 检查真空泵是否正确连接，确认连接口是否密封良好。
c. 检查进气阀门是否正确打开，以允许空气进入泵体。
结论：正确的使用操作方法能够确保真空泵的高效运行和良好的维护，延长设备使用寿命。
真空泵使用说明真空泵使用说明1、概述1.1 功能：真空泵是一种用于移除封闭系统内气体或低压气体的设备。
1.2 适用范围：本说明书适用于公司生产的型号真空泵。
2、安全须知2.1 电源：在使用真空泵之前，请确保连接电源的稳定性，并使用恰当的电源插座。
2.2 接地：确保真空泵的外壳与接地线连接良好，以确保安全操作。
2.3 维护：请定期检查真空泵的状态，并确保设备的正常运行。
2.4 使用环境：在干燥、通风良好的环境中使用真空泵，避免过热、过湿的条件。
3、预备工作3.1 环境准备：在使用真空泵之前，确认使用环境是否符合要求，例如温度、湿度等。
3.2 泵油选择：根据需要选择合适的泵油，并确保泵油充足。
3.3 连接：将真空泵正确连接到所需系统，确保连接紧固。
4、使用步骤4.1 打开真空泵：将电源线插入电源插座，并将电源开关打开。
4.2 打开阀门：打开系统中的相应阀门，并确保调整好所需的真空度。
4.3 运行真空泵：按下真空泵的启动按钮，开始运行真空泵。
4.4 监控：在使用过程中，及时监控真空泵的工作状态，确保正常运行。
4.5 关闭真空泵：使用完毕后，按下真空泵的停止按钮，关闭真空泵。
4.6 关闭阀门：依次关闭系统中的阀门，以保持系统的密封性。
5、维护与保养5.1 清洁：定期清洁真空泵的外壳，并使用干净的抹布擦拭干净。
5.2 泵油更换：根据使用需求和使用时间，定期更换泵油。
5.3 过滤器清洗：定期清洗过滤器，以保持正常的泵泵量和真空度。
5.4 故障排除：如果真空泵运行异常，及时检查并修复问题。
附件：1、型号真空泵规格表2、真空泵维护记录表本文所涉及的法律名词及注释：1、泵油：指向真空泵添加或更换的特殊润滑油。
2、真空度：衡量封闭系统内气体密度或压力水平的指标。
3、阀门：控制流体通过的装置，用于开启或关闭流体通道。

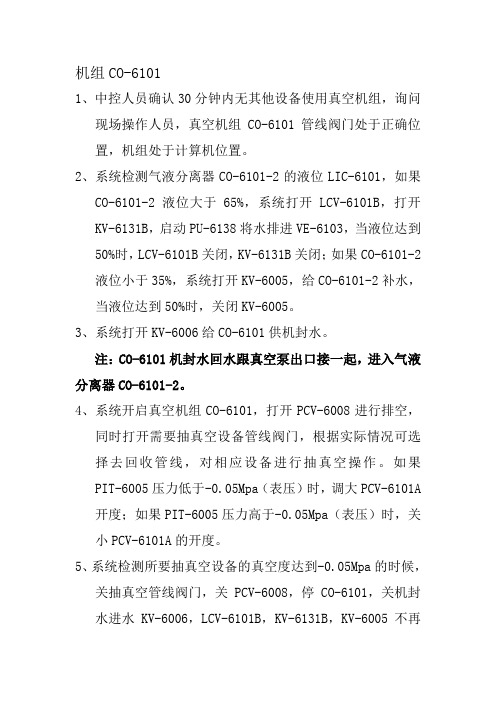

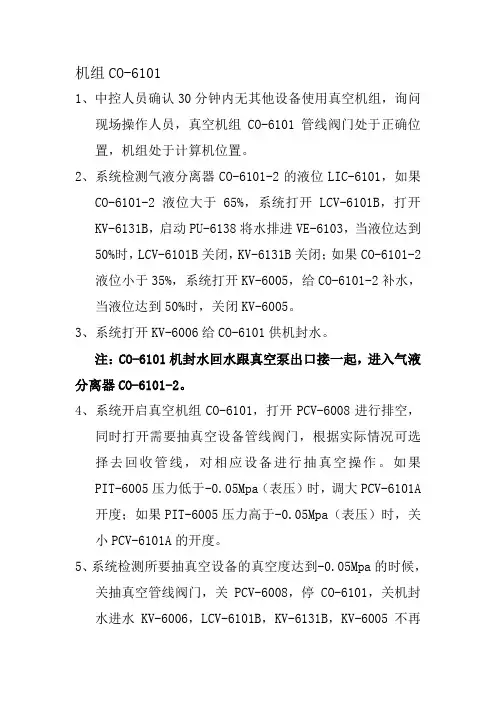

机组CO-61011、中控人员确认30分钟内无其他设备使用真空机组，询问现场操作人员，真空机组CO-6101管线阀门处于正确位置，机组处于计算机位置。
2、系统检测气液分离器CO-6101-2的液位LIC-6101，如果CO-6101-2液位大于65%，系统打开LCV-6101B，打开KV-6131B，启动PU-6138将水排进VE-6103，当液位达到50%时，LCV-6101B关闭，KV-6131B关闭；如果CO-6101-2液位小于35%，系统打开KV-6005，给CO-6101-2补水，当液位达到50%时，关闭KV-6005。
3、系统打开KV-6006给CO-6101供机封水。
注：CO-6101机封水回水跟真空泵出口接一起，进入气液分离器CO-6101-2。
4、系统开启真空机组CO-6101，打开PCV-6008进行排空，同时打开需要抽真空设备管线阀门，根据实际情况可选择去回收管线，对相应设备进行抽真空操作。
如果PIT-6005压力低于-0.05Mpa（表压）时，调大PCV-6101A 开度；如果PIT-6005压力高于-0.05Mpa（表压）时，关小PCV-6101A的开度。
5、系统检测所要抽真空设备的真空度达到-0.05Mpa的时候，关抽真空管线阀门，关PCV-6008，停CO-6101，关机封水进水KV-6006，LCV-6101B，KV-6131B，KV-6005不再动作，抽真空结束。
机组CO-61021、在脱氧塔TW-6101开始工作前，系统检测气液分离器CO-6102-2的液位LIT-6130，如果CO-6102-2的液位大于65%时，系统打开KV-6002将多余水排掉，当液位达到50%的时候，系统关闭KV-6002；如果CO-6102-2的液位小于35%时，系统打开KV-6001补水，当液位达到50%的时候，系统关闭KV-6001。
2、系统可选择启动CO-6102A/6102B，对脱氧塔TW-6101抽真空，系统监视PIC-6133压力，当压力为0.01Mpa（表压）时，大气喷射器打开，当压力小于-0.095Mpa（表压）时，将PCV-6133的阀位调大；如果压力大于-0.095Mpa （表压）时，调小PCV-6133的阀位。
真空泵的使用
第一步：打开总电源。
将控制架上的总控制器（下图1处）和真空计（下图2处）的电源打开。
等待下一步指示。
第二步：关报警音。
打开电源后，真空泵控制台会有很响的噪声。
这个时候，点击控制台触摸屏上的“报警音”，即可关闭报警声。
第三步：开抽气泵。
下图是一个抽气泵，然后把电源线插上。
如果电源线插着，就把插座的开关打开，然后气泵就开始压缩空气了。
第四步：开机械泵和前级阀。
点击控制器触摸屏上的机械泵和前级阀，将他们点亮。
看真空计左边的窗口显示的数字，这个数字显示分子泵里面的真空度（开前级阀是为了抽分子泵里面的空气）。
在左边窗口的真空度低于5Pa，这说明真空室内的密封性很好，然后后继续下一步。
第五步：这个时候，可以关上真空室的门。
触摸屏上关前级阀，开预抽阀。
观察真空计右边的窗口（显示真空室内的气压，一开始可能没有示数，需要抽一会才有示数），将真空室内的气压抽到2pa左右，才能进行下一步。
下图是真空室内20pa的大小气压。
第六步：下一步开分子泵。
关预抽阀，开前级阀和高阀就可以。
打开分子泵电源，点击启动，就就可以开启分子泵了。
第七步：分子泵关闭流程：点停止，直到显示屏中数字并未0，关闭电源。
关高阀和前级阀。
整体系统关闭：关闭所有的阀门，开充气阀。
充满气后，关抽气泵电源。
关总电源。
真空泵操作方法说明书1. 概述真空泵是一种广泛应用于工业、医疗、科研等领域的设备，用于抽取空气或其他气体，以达到产生真空的目的。
本操作方法说明书将为您详细介绍真空泵的操作步骤，以确保您正确、安全地运行真空泵。
2. 设备准备在操作真空泵之前，请确保以下准备工作已经完成：2.1 检查设备完整性：检查真空泵是否完好无损，确保所有连接件紧固可靠。
2.2 检查电源供应：确保真空泵的电源供应符合要求，电压和频率匹配。
2.3 检查冷却水供应：如果真空泵需要冷却水，确保冷却水供应充足，并检查冷却水系统的正常运行。
3. 操作步骤3.1 打开电源：按照真空泵的电源接线图，将电源插头正确地插入电源插座，并将电源开关打开。
3.2 启动泵机：根据真空泵的类型和规格，启动泵机。
通常有以下两种方法：3.2.1 旋钮启动：将泵机开关旋钮从“停止”位置逆时针旋转至“启动”位置，直至泵机启动。
3.2.2 按钮启动：按下启动按钮，直至泵机启动。
3.3 观察泵机工作状态：当泵机启动后，通过橡胶套管或透明观察窗观察泵机的工作状态。
注意观察泵机是否运转正常，是否有异常噪音或振动。
3.4 调节泵机参数：根据需求，使用泵机上的调节旋钮或按钮，调节泵机运行参数，例如转速或抽取速度。
3.5 抽气操作：连接泵机与待抽取的系统或设备，确保连接紧密可靠。
开启系统阀门，开始抽取气体。
根据实际情况，可能需要调节泵机运行参数以达到所需的真空度。
3.6 监测真空度：使用真空度检测仪器监测抽气系统的真空度，确保真空度符合要求。
3.7 停机操作：当抽气任务完成或需要停机时，请按照以下步骤进行：3.7.1 关闭系统阀门：先关闭待抽气系统的阀门，以防止气体回流。
3.7.2 关闭泵机：将泵机开关旋转至“停止”位置或按下停止按钮，使泵机停止工作。
4. 安全注意事项在操作真空泵时，请遵守以下安全注意事项：4.1 了解真空泵的额定工作条件和参数，并确保在这些范围内操作。
4.2 在操作真空泵之前，务必戴上适当的防护手套和眼镜，以防止意外伤害。
真空泵使用说明真空泵使用说明1.简介1.1 产品概述本文档介绍了如何正确、有效地使用真空泵，以及注意事项和维护方法。
1.2 产品特点真空泵是一种用于产生负压的设备，具有以下特点：●高效率的气体抽取能力●稳定的真空度●方便的操作控制●耐用的设计和结构●适用于广泛的应用领域2.技术规格2.1 型号根据不同的需求，真空泵有多种型号可供选择。
请根据实际需求选购适当的型号。
2.2 参数●最大流量：表示泵每分钟能够抽取的气体体积●最大抽气速度：表示泵单位时间内抽取的气体量●最高真空度：表示泵能够产生的最低压力●输入电压：表示泵的工作电压要求3.安装与操作3.1 安装请按照以下步骤正确安装真空泵：●将真空泵放置在平稳、通风的地方●连接输入电源，并确保电源电压符合要求●连接真空泵的出气管道，并确保没有泄漏3.2 操作请按照以下步骤正确操作真空泵：●打开电源开关，并确保泵正常运行●调节泵的工作模式（如启动/停止、流量调节等）●调整压力表以监测真空度●结束操作时，先关闭泵的工作模式，然后关闭电源开关4.使用注意事项4.1 环境要求●使用真空泵的环境温度应在指定范围内●避免在湿度过高或有腐蚀性气体的环境中使用真空泵4.2 维护与保养请定期进行以下维护与保养工作，以确保真空泵的正常运行：●清洁泵的外壳和过滤器●定期更换泵的耗材（如密封圈、滤芯等）●定期检查泵的电源线路是否正常5.附件本文档无附件。
6.法律名词及注释●真空：在一定空间中的气体压力低于大气压力，形成的一种特殊气体状态。
●真空泵：用来抽取气体，创造真空环境的装置。
使用真空泵的方法和注意事项：首先打开包装，将泵体与电机之间的联轴器尽量朝箭头方向旋转；再其次，打开真空泵油箱上的注油塞，将真空泵油倒入泵内。
油位应在机油指示器可见部分的一半到三分之二之间。
如果机油油位过高，会发生燃油喷射。
如果油位过低，会影响真空度，温度升高，噪音增大，影响泵的性能。
1号真空泵油可用作泵油；第三，打开进排气口的黑色橡胶盖，从进气口加入少量（小勺）的真空泵油，以便于启动，连接真空泵和真空系统（真空泵的进气口必须低于仪器的出气口被抽气时），仪表与真空泵连接的管道不宜过长，且连接管的直径不应小于真空泵进气口的内径会影响抽气速度，但必须小于进气口的外径，否则会影响密封程度。
泵送量不能太大，一般会选择泵速在秒15-20倍。
在活动接头中，最好涂上真空润滑脂，以增强其密封性。
一、进口真空泵油的作用及性能要求
油封式旋转真空泵的泵油，必须符合相关要求。
作为一种运动介质，泵油在真空泵中起着以下重要作用：
1，密封——防止大气进入排气阀，有相对运动零件间的间隙密封（转子与定子、旋片与转子槽等）。
2，润滑——相对运动件间的润滑，降低磨损。
3，冷却——油在泵内与油箱间循环，散热、冷却。
4，携裹——将磨损产生的尘粒或其他颗粒挟裹在油中，减小磨损伤害。
5，保护——形成保护油膜，避免水及化学蒸汽凝结物腐蚀泵内部件。
真空泵操作说明一、引言真空泵是一种应用广泛的设备，用于在容器内部创造真空环境。
本文将提供详细的真空泵操作说明，旨在帮助用户正确、安全地操作真空泵，以确保设备的正常使用和延长其使用寿命。
二、真空泵的基本结构真空泵通常由以下几个主要组件组成：1. 泵头：负责真空吸入和排出的部分。
2. 电动机：提供动力以驱动泵头的工作。
3. 连接件：用于连接泵头和真空容器。
4. 控制面板：用于设定和监控泵的工作参数。
三、准备工作在操作真空泵之前，确保已经完成以下准备工作：1. 工作环境：确保操作环境干净、整洁，并远离易燃、易爆和腐蚀性物质。
2. 检查泵体：检查泵体是否完好无损，并清理泵体表面的杂质。
3. 电源连接：将真空泵正确地连接到电源，并确保电源稳定可靠。
4. 连接管路：根据需要，正确连接泵头和真空容器，确保连接紧密无泄漏。
四、操作步骤1. 启动真空泵：确保泵头和真空容器已正确连接后，按下控制面板上的启动按钮，启动电动机和泵头。
等待泵头达到稳定运行状态。
2. 设定工作参数：通过控制面板上的按钮和旋钮，设定所需的真空度、抽气速率和运行时间等参数。
注意，根据具体泵的型号和说明书，确保设定参数处于安全和合理范围内。
3. 开始抽气：根据设定的参数，按下开始按钮，真空泵将开始抽气工作。
期间可以通过控制面板或其他指示器监测泵的工作状态和真空度情况。
4. 监控工作过程：在抽气过程中，密切监视泵的运行状况，确保一切正常。
关注泵的噪音、振动以及可能出现的异常情况。
5. 停止真空泵：当抽气完成或需要停止泵工作时，先按下停止按钮，确保泵头停止工作后再关闭电源。
六、维护保养1. 定期检查：定期检查泵体、电路及连接件，确保其处于良好状态。
如发现异常情况，应及时进行维修或更换。
2. 清洁保养：定期清洁泵体外部，并根据使用频率和实际情况清洗泵头内部。
注意使用适当的清洗剂和方法，并遵循相关安全操作规范。
3. 润滑维护：根据具体的说明书，对泵头内部的运转部件进行润滑。
真空泵的说明书一、产品概述真空泵是一种常见的工业设备，广泛应用于科研、制造业、化工等领域。
它可以将被抽介质中的气体或蒸汽抽出，形成一定的真空度，从而满足生产或实验的需求。
本说明书将详细介绍真空泵的性能、使用方法以及注意事项。
二、产品性能真空泵具有以下主要性能特点：1. 高抽速：真空泵能够迅速抽出气体或蒸汽，使被抽介质中的气体分子或蒸汽分子迅速运动并排出系统。
2. 宽范围的抽速可调：真空泵可以根据需要进行抽速的调节，满足不同需求。
3. 稳定可靠：真空泵采用高质量的材料和先进的制造工艺，保证了其稳定可靠的性能，提高了使用寿命。
4. 低噪音：真空泵在运行时噪音较低，减少了对工作环境的干扰，提高了使用者的工作舒适度。
5. 体积小、重量轻：真空泵结构紧凑，体积小，便于携带和安装，适用于各种场合。
三、使用方法1. 安装：确保真空泵安装牢固稳定，以免在运行时产生振动或噪音。
根据使用环境和需求，选择适当的安装位置，并确保周围环境干燥、通风良好。
2. 连接：按照真空泵的连接口规格，正确接入进气口和排气口。
同时，确保连接管道的严密性，避免气体泄漏。
3. 开机检查：在正式启动真空泵之前，需进行开机检查。
检查电源供应是否正常，检查各个接口是否接触良好，确保安全可靠。
4. 启动：按下启动按钮，真空泵开始运行。
初始运行时，可能会有些许噪音或振动，但应该在正常范围内。
5. 调节抽速：根据需要，通过真空泵上的调速装置，适时调整抽速。
6. 停机：使用结束后，应及时停止真空泵的运行，切断电源。
确保泵内没有气体残留，以免影响下次使用。
2BE1液环真空泵成套机组安装使用维护说明书机组简述机组型号2BE1 303－0BD2－0Y590（II）项目名称陕西延长石油商洛氟化工一期装置名称氟化铝装置设备位号P-203A/B工作液新鲜水抽吸气体HF（1%）、H2O（99%）吸气压力-20KPa（表压）排出压力常压广东省佛山水泵厂有限公司2011年9月尊敬的肯富来用户们：承蒙选购、使用KENFLO产品，谨致万分谢意。
本说明书仅提供本项目的液环真空泵成套机组的安装、使用和维修时必须注意的事项和指导。
对于本机组中配套的2BE1真空泵单泵的安装、使用和维修时必须注意的事项和指导请参考所附的《水环真空泵及机组安装使用说明书》。
在安装使用前，有关技术、操作人员必须首先详细阅读,以期耐久使用。
对于运输、装配、使用、维护等过程的注意事项和技术要求，即使在本说明书中没有明确提出，但也可能由于不注意而造成直接或间接的人身伤害或设备事故，所以也要注意安全。
在安装使用前，必须熟读、理解、执行本说明书第6页列出“警告和注意事项”。
一、概述本说明书针对延长石油商洛氟化工一期项目所用的液环真空泵成套装置使用，对应设备位号为P-203A/B，液环真空泵的工作液采用新鲜水，抽吸介质为水蒸气和少量氢氟酸气体，吸气压力为-20KPa (表压)；排出压力为大气压。
机组型号表示法2BE1 303－0 B D 2－0 Y 590(II)双泵并联机组真空泵工作转速RPM配套电机代号：“Y”为低压普通电机传动方式补充代号：“0”为直联传动轴封型式代号：“2”为单端面机封自冲洗传动方式代号：“D”为直联传动结构材料代号：“B”主要过流部件为普材吸入真空范围代号真空泵规格代号机组系列代号二、机组的流程说明(结合流程图、逻辑图和机组外形安装图进行说明)机组流程图和控制逻辑图见本说明书附页，机组外形安装图见随机资料。
（一）机组配置情况机组采用双泵并联的布置方式，主要部件包括：一个前置缓冲罐，两台液环真空泵、两台电机、一个气水分离器、一套内部连接管路以及控制阀门、仪表、接线箱、操作柱、底座等(具体的供货范围以合同为准)。
真空泵使用说明书一、产品概述真空泵是一种用于将气体抽取至低压或高真空状态的设备。
本使用说明书旨在向用户提供有关真空泵的操作指南和注意事项，以确保正确、安全地使用该设备。
二、安全须知1. 在操作真空泵之前，请确保已仔细阅读并理解本使用说明书，并按照指南进行操作。
2. 请穿戴适当的个人防护装备，包括安全眼镜、工作手套和防护服，以减少意外伤害的风险。
3. 在操作真空泵时，请注意周围环境的通风情况，确保室内空气流通，并避免有毒气体积聚。
4. 在操作真空泵过程中，严禁将手指或其他物体伸入泵内部或旋转部件区域，以免造成伤害。
5. 当真空泵处于运行状态时，请切勿触摸设备表面，以免被高温烫伤。
6. 若真空泵出现异常噪音、异味或烟雾，请立即停止使用并与售后服务部门联系。
三、设备操作1. 真空泵的启动a) 将真空泵连接至电源，并确保电源连接正确稳定。
b) 打开主电源开关，待设备指示灯亮起后，方可进行下一步操作。
c) 打开真空泵的电源开关，并等待设备正常启动。
2. 真空泵的停止a) 关闭真空泵电源开关。
b) 关闭主电源开关。
c) 拔下真空泵与电源的连接线。
3. 密封连接a) 将真空泵的吸气管连接至待抽气体的容器或系统。
b) 确保密封连接牢固可靠，避免气体泄漏。
4. 抽气过程a) 真空泵启动后，根据需求设定适当的抽气时长和抽气量。
b) 监控真空泵工作情况，如出现异常请及时采取措施进行修复。
5. 清洁与维护a) 每次使用后，请关闭真空泵电源，并用干净的布擦拭设备表面，清除污垢和灰尘。
b) 定期检查真空泵的滤网是否清洁，如有堵塞应及时清理或更换。
c) 建议定期检查真空泵的油位，确保润滑油处于正常工作范围内，并根据需要进行更换。
d) 如需维修或更换零部件，请联系售后服务部门进行操作，切勿自行拆卸或修理。
四、故障排除若真空泵出现以下情况，请参考以下排除方法或联系售后服务部门：1. 泵启动后无任何反应a) 检查电源连接是否正确。
真空泵说明书
一、产品介绍
真空泵是一种用于创建和维持真空环境的设备。
它通过移除容器中的气体分子来降低气体压强，使容器内部的压力低于大气压。
真空泵广泛应用于许多领域，包括科学实验、工业制造、医疗设备等。
二、工作原理
真空泵的工作原理基于气体分子的运动和压力差。
它通过创建一个密封的空间，然后通过机械或物理手段将空间内的气体抽出，使其压力降低。
真空泵通常包括一个驱动装置和一个抽气装置。
驱动装置可以是电动机、气动机或手动操作装置。
抽气装置可以是旋片泵、卡维泵、罗茨泵等多种类型。
三、主要特点
1. 高效性能：真空泵具有高度可靠性和高效能。
它能快速抽出容器内的气体，创造出所需的真空环境。
2. 安全性能：真空泵具有多种安全保护措施，如过载保护、漏电保护、过热保护等。
它能有效避免由于操作失误或故障导致的意外事故。
3. 节能环保：真空泵在制造过程中采用低能耗、无污染的先进技术，有效降低能源消耗，减少对环境的影响。
4. 多功能性：真空泵可以根据不同的需求进行定制。
它可以适用于各种工作场景，并能满足不同行业的需求。
四、使用方法
1. 安装：在使用真空泵之前，确保其处于平稳的工作台上，并与所需的容器或系统正确连接。
2. 开机：按照产品说明书上的步骤，将真空泵连接到电源，并确保供电正常。
3. 操作：根据需要调整真空泵的参数，如吸气量、压力等。
然后，打开真空泵，并观察其工作状况。
4. 关机：在使用完毕后，先关闭真空泵，再将其与电源断开连接。
确保所有操作都完成后，将真空泵从容器或系统中移除。
真空机组使用说明及注意事项
1、在搬运过程中，机组不得受到冲撞，安装要求水平牢固。
检查
各部件紧固件是否松动，电机应可靠接地。
2、离心泵的旋转方向必须符合指示方向，严禁倒转。
3、汽水串联真空机组配套蒸汽管道应保温，保证管路内不积水，
蒸汽品质的好坏直接影响机组的使用效果，宜使用经过虑后的干饱和汽，或使用0.5-0.6MPa的饱和蒸汽，经调节阀节流减至0.3MPa 供蒸汽泵使用。
4、启动时应保证水箱内有足够的循环水，严禁脱液使用，水箱内
水质要求清洁无杂物。
5、汽水串联真空机组启动时应先启动水喷射泵，待机组达到单机
最高真空度时，再启动蒸汽喷射泵；关机时，应先关闭泵流处真空阀，然后切断蒸汽，打开放空阀，最后关闭电源。
水喷射真空机组停机时，也应先放空或将真空度降到-0.09MPa下。
然后再切断电源，以免止回阀受到冲击。
6、水箱循环水温度过高，会影响抽气量和真空度，需及时更换或
补充水进行冷却。
真空机组常见故障及排除方法。
肯富来真空泵说明书
一、产品简介：
2BE1系列产品是抽吸范围较宽广的单级单作用水环真空泵。
通过二次开发，2BE1系列已经由初期的12种规格发展成为现在的22
种规格，品种规格齐全。
二、产品特点：
1、单级单作用，轴向进排气，结构简单，维修方便；
2、装有柔性阀板的排气口，能自动调节排气角，使泵在不同的吸入状态下运行；
3、配有自动排水阀，控制泵的起动液位，避免过载起动；
4、叶轮端面采用分级设计，减少了泵对介质中的粉尘及水质结垢的敏感度。
大规格的叶轮，对叶轮加强环结构进行了改进，防止杂志滞留，改善了结构对泵的影响。
被抽气体允许带有非颗粒状粉尘；
5、填料压盖为分半结构，可以整体拆出，更换调料方便；
6、通过调整密封函体的装配角度，可实现密封函冷却水内路循环或外路供给的功能，满足不同的轴封需要。
通过连接填料函泄漏孔，可将滴出的冷却液引到的地方，符合环保要求。
小规格的泵，具有填料和机械密封两种轴封型式。
7、叶轮直径大于Φ200规格的转子，轴封位置装有护套轴；
8、泵的轴向及径向载荷分别由不同的两组轴承负担，经过改进轴承结构，保证泵能长期连续可靠运行；
9、配上热交换器时，可以实现工作液循环使用，减少了水的损耗。
通过真空泵的自吸能力，将冷却的工作液吸入泵内，无须另设增压装置；
10、2BE1101-253水环真空泵，泵体与侧盖采用拉杆式连接。
2BE1303-705水环真空泵，泵体与侧盖采用法兰式连接，保证了大规格水环真空泵的整体刚性和抗震动能力。
当维修空间较小时，可以采用卧式装拆；
11、采用普通的材质，可以满足一般的使用要求；
12、当过流部件采用不同牌号的不锈钢制造时，可以满足不同的防腐要求；
13、当过流部件喷涂特种材料时，可降低大规格水环真空泵的防腐蚀成本。
其光滑的表面还可有效降低灰状物质的沉淀，减缓结垢过程；
14、当泵体内腔衬硫化橡胶时，可提高泵体的防腐蚀能力；
15、2BE1-0，抽吸范围较广，当泵较低吸入压力可达33mbar（abs），带上一级喷射器，吸入压力可33mbar（abs）；
16、2BE1-1，较低吸入压力可达140mbar（abs），使用的抽吸范围为160-1013mbar（abs）；
17、当水环真空泵装上防汽蚀装置时，可以有效地提高泵在较高真空下运行。
三、技术参数：
抽气速率：2.7-440m³/min
真空度：33-1013hPa
四、应用领域：
广泛应用于电力工业的凝汽器抽真空负压除灰；石油化工行业的真空蒸馏、真空结晶、采油中的水脱氧等；制药行业中各种真空装置；航空研究中的高空模拟；吸排水工程中的真空引水；造纸工业中的真空系统以及各种真空获得过程；塑料、橡胶的真空形成；煤炭及矿业中的真空浮选与过滤、矿井煤层的瓦斯排放；烟草行业的真空系统；变压吸附装置、食品包装或真空干燥等。
欢迎来到广东佰隆机电有限公司网站，我公司位于素有“龙舟之乡、中国民间艺术之乡、举重之乡、粤剧之乡”之美誉，号为“世界工厂”的东莞市。
具体地址是广东东莞万江：东莞市万江街道万兴路工业区1幢6号铺，联系人是赵杰。
主要经营专业代理销售九洲风机、德通风机、东莞电机、喜开特电机、肯富来水泵、广一水泵、白云水泵、南方水泵、鸿龙水泵、威乐水泵、连成水泵、熊猫水泵、迅达真空泵、中环真空泵、黑猫清洗机和建明减速机等各系列机电品牌产品。
