简述fpga可编程逻辑器件设计流程

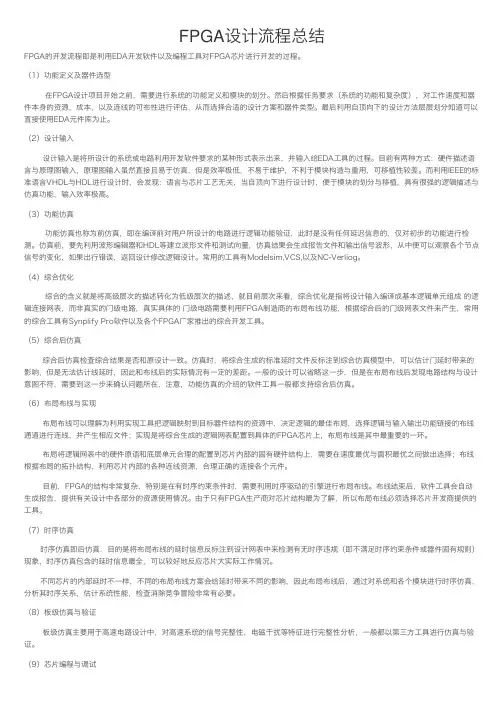

FPGA设计流程总结FPGA的开发流程即是利⽤EDA开发软件以及编程⼯具对FPGA芯⽚进⾏开发的过程。

（1）功能定义及器件选型在FPGA设计项⽬开始之前，需要进⾏系统的功能定义和模块的划分。

然后根据任务要求（系统的功能和复杂度），对⼯作速度和器件本⾝的资源，成本，以及连线的可布性进⾏评估，从⽽选择合适的设计⽅案和器件类型。

最后利⽤⾃顶向下的设计⽅法层层划分知道可以直接使⽤EDA元件库为⽌。

（2）设计输⼊设计输⼊是将所设计的系统或电路利⽤开发软件要求的某种形式表⽰出来，并输⼊给EDA⼯具的过程。

⽬前有两种⽅式：硬件描述语⾔与原理图输⼊，原理图输⼊虽然直接且易于仿真，但是效率极低，不易于维护，不利于模块构造与重⽤，可移植性较差。

⽽利⽤IEEE的标准语⾔VHDL与HDL进⾏设计时，会发现：语⾔与芯⽚⼯艺⽆关，当⾃顶向下进⾏设计时，便于模块的划分与移植，具有很强的逻辑描述与仿真功能，输⼊效率极⾼。

（3）功能仿真功能仿真也称为前仿真，即在编译前对⽤户所设计的电路进⾏逻辑功能验证，此时是没有任何延迟信息的，仅对初步的功能进⾏检测。

仿真前，要先利⽤波形编辑器和HDL等建⽴波形⽂件和测试向量，仿真结果会⽣成报告⽂件和输出信号波形，从中便可以观察各个节点信号的变化，如果出⾏错误，返回设计修改逻辑设计。

常⽤的⼯具有Modelsim,VCS,以及NC-Verliog。

（4）综合优化综合的含义就是将⾼级层次的描述转化为低级层次的描述，就⽬前层次来看，综合优化是指将设计输⼊编译成基本逻辑单元组成 的逻辑连接⽹表，⽽⾮真实的门级电路，真实具体的 门级电路需要利⽤FPGA制造商的布局布线功能，根据综合后的门级⽹表⽂件来产⽣，常⽤的综合⼯具有Synplify Pro软件以及各个FPGA⼚家推出的综合开发⼯具。

（5）综合后仿真综合后仿真检查综合结果是否和原设计⼀致。

仿真时，将综合⽣成的标准延时⽂件反标注到综合仿真模型中，可以估计门延时带来的影响，但是⽆法估计线延时，因此和布线后的实际情况有⼀定的差距。

fpga 设计步骤
FPGA（可编程逻辑门阵列）设计步骤包括以下几个主要阶段：
1. 确定需求：明确需要实现的功能和性能要求。

2. 设计规划：选择适合的FPGA平台、开发工具和开发语言。

3. 编写RTL（Register Transfer Level）代码：使用HDL（硬件描述语言）如VHDL或Verilog编写设计代码。

4. 仿真验证：使用仿真工具模拟设计的功能和性能，通过验证测试向设计中添加调整和修正。

5. 进行综合（Synthesis）：将RTL代码转化为门级电路表示。

6. 进行布局布线（Place and Route）：根据FPGA架构的要求
将设计映射到FPGA中。

7. 生成位流文件（Bitstream）：将布局布线后的设计编译为可配置FPGA的位流文件。

8. 下载位流文件：将位流文件下载到目标FPGA设备。

9. 进行时序分析：对设计进行时序分析并验证。

如果不符合时序要求，可能需要进行时序优化。

10. 硬件验证：将设计加载到FPGA并进行功能和性能测试。

11. 调试和优化：在实际测试中发现问题，并对设计进行调试和优化。

12. 文档编写：根据项目要求编写设计文档，包括设计细节、测试方法和结果等。

需要注意的是，以上步骤可以根据具体的项目和需求进行调整和扩展。

此外，熟悉FPGA架构和相关开发工具以及编程语言是进行FPGA设计的基本要求。

FPGA基本设计流程FPGA（Field-Programmable Gate Array）是一种可编程逻辑器件，它可以根据用户的需求完成自定义的数字电路设计。

FPGA被广泛应用于各种领域，如通信、图像处理、嵌入式系统等。

在设计FPGA电路时，通常会遵循以下基本设计流程。

1.确定设计需求：在开始设计过程之前，需要明确设计的需求。

这包括确定所需的功能、性能要求、资源限制等。

这些需求将直接影响后续的设计选择和优化策略。

2.划分功能单元：根据设计需求，将整个电路划分为多个功能模块。

这些功能模块可以是基本的逻辑门、寄存器、计数器等，也可以是更高层次的模块，如处理器核、图像处理模块等。

3. 设计功能模块：对每个功能模块进行详细的设计。

这包括确定输入输出接口、逻辑功能实现、时序控制等。

在设计过程中，可以使用硬件描述语言（如VHDL、Verilog）来描述电路的行为和结构。

4.进行仿真验证：针对每个功能模块，进行仿真验证。

通过编写测试用例，对模块的功能和性能进行验证。

仿真验证可以在计算机上进行，以验证设计的正确性。

5.进行综合：在完成功能模块的设计和验证后，将各个功能模块进行综合。

综合是将设计描述语言转化为实际硬件的过程，将逻辑功能转化为组合逻辑和时序电路的结构。

6.进行布局布线：在综合完成后，需要将电路进行布局和布线。

布局是将电路中的元件放置在芯片的物理空间中，以满足设计约束和时序要求。

布线是将电路中的信号线路连接起来，以满足时序约束。

7.进行时序分析：在布局布线后，需要进行时序分析。

时序分析是通过仿真和静态分析，确定电路运行的最高频率和时序约束。

如果发现时序问题，需要进行优化或重新设计。

9.优化设计：在测试过程中，可能会发现一些性能问题或改进的空间。

根据测试结果，对设计进行优化，以提高性能或减小资源消耗。

优化可以包括逻辑优化、时序优化、资源共享等。

10.重复验证和优化：在完成设计的优化后，需要进行再次验证和优化。

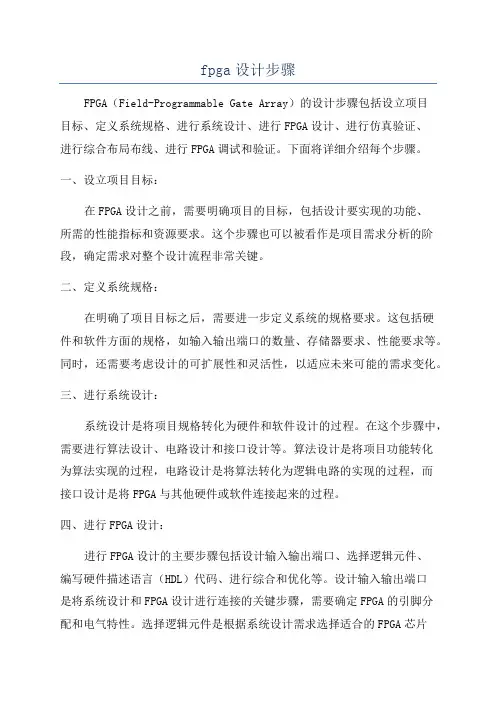

fpga设计步骤FPGA（Field-Programmable Gate Array）的设计步骤包括设立项目目标、定义系统规格、进行系统设计、进行FPGA设计、进行仿真验证、进行综合布局布线、进行FPGA调试和验证。

下面将详细介绍每个步骤。

一、设立项目目标：在FPGA设计之前，需要明确项目的目标，包括设计要实现的功能、所需的性能指标和资源要求。

这个步骤也可以被看作是项目需求分析的阶段，确定需求对整个设计流程非常关键。

二、定义系统规格：在明确了项目目标之后，需要进一步定义系统的规格要求。

这包括硬件和软件方面的规格，如输入输出端口的数量、存储器要求、性能要求等。

同时，还需要考虑设计的可扩展性和灵活性，以适应未来可能的需求变化。

三、进行系统设计：系统设计是将项目规格转化为硬件和软件设计的过程。

在这个步骤中，需要进行算法设计、电路设计和接口设计等。

算法设计是将项目功能转化为算法实现的过程，电路设计是将算法转化为逻辑电路的实现的过程，而接口设计是将FPGA与其他硬件或软件连接起来的过程。

四、进行FPGA设计：进行FPGA设计的主要步骤包括设计输入输出端口、选择逻辑元件、编写硬件描述语言（HDL）代码、进行综合和优化等。

设计输入输出端口是将系统设计和FPGA设计进行连接的关键步骤，需要确定FPGA的引脚分配和电气特性。

选择逻辑元件是根据系统设计需求选择适合的FPGA芯片或模块，可以考虑性能、功耗、成本等指标。

编写HDL代码是将系统设计转化为FPGA可实现的代码描述，常用的HDL包括VHDL和Verilog。

进行综合和优化是将HDL代码转化为FPGA中的可配置逻辑单元（CLB）和连线资源的过程，可以通过消除冗余逻辑、优化时钟分频等方式来提高设计的性能和效率。

五、进行仿真验证：在完成FPGA设计之后，需要进行仿真验证来确保设计的正确性和功能是否符合系统规格。

仿真可以通过模拟FPGA的输入和输出信号来检查设计的行为和时序。

fpga设计步骤FPGA（Field-Programmable Gate Array）的设计步骤通常包括以下几个阶段：1.设计需求分析：首先，需要对FPGA设计的目标进行明确定义和分析，包括功能需求、性能要求、资源消耗、功耗限制以及时限要求等。

在这个阶段，可以与最终用户和其他相关方进行讨论和确认。

2.系统设计：在系统设计阶段，需要对FPGA的整体架构进行设计。

这包括确定系统的模块划分、模块间的接口规范以及处理器、存储器、外设等硬件的选择。

此外，还需要设计系统的时序和状态机。

3.算法设计：在算法设计阶段，需要根据系统设计的要求和功能需求，设计出合适的算法来完成特定的任务。

这包括确定算法的输入输出接口、数据处理和计算方法等。

4. RTL设计：RTL（Register Transfer Level）设计是指将算法设计转化为硬件描述语言（例如Verilog或VHDL）描述的硬件逻辑。

在RTL设计中，需要根据系统设计和算法设计的要求，将其转化为逻辑电路，并设置寄存器、组合逻辑电路和状态机等。

5. 逻辑综合：逻辑综合是将RTL设计转化为门级网表（Gate-Level Netlist）的过程。

在逻辑综合中，需要将RTL设计翻译为门模块，并确定门级连接关系，以及逻辑优化和时序优化。

6. 物理综合：物理综合是将门级网表转化为FPGA可布局布线的物理结构的过程。

在物理综合中，需要进行布置（Placement）、布线（Routing）和时钟树合成等步骤，以保证电路在FPGA上能够正确运行。

7.配置位流生成：在配置位流生成阶段，需要将物理综合得到的结构、连接和时序信息转化为FPGA芯片所需的配置位流文件。

这些文件将用于将逻辑电路配置到FPGA芯片中。

8.仿真和验证：在仿真和验证阶段，需要对设计的FPGA进行功能验证和性能验证。

通过仿真，可以检查设计中的错误和逻辑问题，并确保设计与预期的一致。

验证还可以包括对电路的时序分析、功耗分析等。

fpga开发的基本流程FPGA开发的基本流程随着科技的不断发展，FPGA（Field Programmable Gate Array，现场可编程门阵列）作为一种可编程逻辑器件，被广泛应用于各个领域。

FPGA开发是指利用FPGA芯片进行电路设计和开发的过程。

本文将介绍FPGA开发的基本流程，从项目规划到验证测试，为读者提供一个全面的了解。

1. 项目规划阶段在进行FPGA开发之前，首先需要明确项目的需求和目标。

包括确定所需的功能和性能要求，以及硬件资源和时间预算等。

在这个阶段，通常会制定项目计划和开发流程，并进行可行性分析和风险评估。

2. 设计阶段设计是FPGA开发的核心环节。

在这个阶段，需要进行电路设计和逻辑编程。

首先，根据项目需求，设计师会绘制电路原理图，确定电路的结构和连接方式。

然后，利用HDL（Hardware Description Language，硬件描述语言）如Verilog或VHDL编写逻辑代码，描述电路的行为和功能。

3. 验证阶段在设计完成后，需要对FPGA电路进行验证，以确保其功能和性能的正确性。

验证可以分为功能验证和时序验证两个方面。

功能验证通过对设计电路进行仿真测试，验证其在不同输入条件下的输出是否符合预期。

时序验证则是验证设计电路在不同时钟频率下的工作是否稳定可靠。

4. 综合与布局布线综合是将设计代码转化为可在FPGA芯片上实现的逻辑电路的过程。

综合工具会根据FPGA芯片的资源和约束条件，生成逻辑电路的网表表示。

布局布线是将逻辑电路映射到FPGA芯片上的物理位置，通过优化电路的布局和信号的传输路径，以提高电路的性能和可靠性。

5. 下载与调试在综合和布局布线完成后，需要将生成的bitstream文件下载到FPGA芯片中。

下载完成后，可以对FPGA进行调试和测试。

通过使用开发板和相应的工具软件，可以对FPGA的输入和输出进行监测和控制，以验证电路的功能和性能。

6. 优化与迭代在初步验证和测试后，可能需要对设计进行优化和迭代。

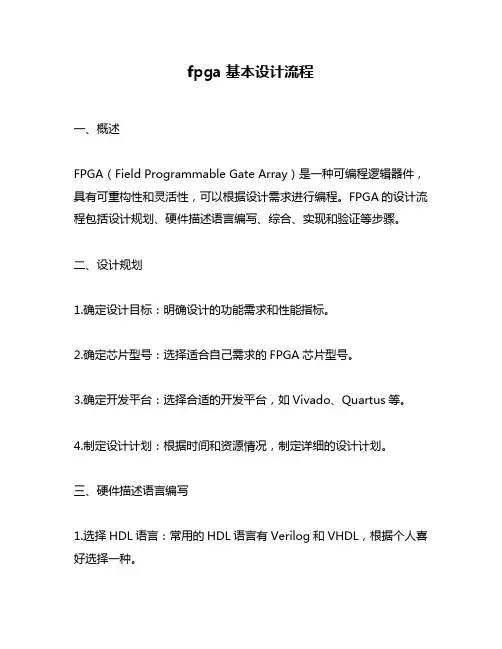

fpga基本设计流程一、概述FPGA（Field Programmable Gate Array）是一种可编程逻辑器件，具有可重构性和灵活性，可以根据设计需求进行编程。

FPGA的设计流程包括设计规划、硬件描述语言编写、综合、实现和验证等步骤。

二、设计规划1.确定设计目标：明确设计的功能需求和性能指标。

2.确定芯片型号：选择适合自己需求的FPGA芯片型号。

3.确定开发平台：选择合适的开发平台，如Vivado、Quartus等。

4.制定设计计划：根据时间和资源情况，制定详细的设计计划。

三、硬件描述语言编写1.选择HDL语言：常用的HDL语言有Verilog和VHDL，根据个人喜好选择一种。

2.编写模块代码：按照模块化思想，将整个系统分为多个模块，并分别进行代码编写。

3.进行仿真测试：通过仿真工具对模块进行测试，确保其功能正确性。

四、综合1.添加约束条件：在综合前需要添加时序约束条件，以保证电路时序正确性。

2.进行综合：使用综合工具将HDL代码转换为门级电路网表，并进行优化处理。

3.查看综合报告：查看综合报告，了解电路资源使用情况和时序等信息。

五、实现1.进行布局：将门级电路网表映射到FPGA芯片的逻辑单元上，并进行布局。

2.进行布线：在逻辑单元之间进行连线，以实现电路功能。

3.生成比特流文件：将电路设计转换为比特流文件，用于后续下载到FPGA芯片上运行。

六、验证1.下载比特流文件：将生成的比特流文件下载到FPGA芯片上运行。

2.进行功能验证：通过工具或外部设备对系统进行功能验证，确保其能够正常工作。

3.进行时序验证：对系统时序进行验证，以确保其满足约束条件和性能指标要求。

七、总结以上就是FPGA基本设计流程的详细步骤。

在实际设计过程中，还需要不断优化和调试，以达到最佳性能和效果。

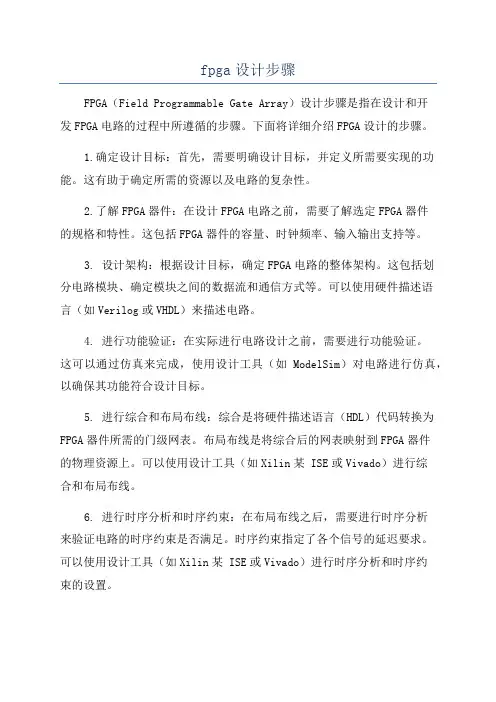

fpga设计步骤FPGA（Field Programmable Gate Array）设计步骤是指在设计和开发FPGA电路的过程中所遵循的步骤。

下面将详细介绍FPGA设计的步骤。

1.确定设计目标：首先，需要明确设计目标，并定义所需要实现的功能。

这有助于确定所需的资源以及电路的复杂性。

2.了解FPGA器件：在设计FPGA电路之前，需要了解选定FPGA器件的规格和特性。

这包括FPGA器件的容量、时钟频率、输入输出支持等。

3. 设计架构：根据设计目标，确定FPGA电路的整体架构。

这包括划分电路模块、确定模块之间的数据流和通信方式等。

可以使用硬件描述语言（如Verilog或VHDL）来描述电路。

4. 进行功能验证：在实际进行电路设计之前，需要进行功能验证。

这可以通过仿真来完成，使用设计工具（如ModelSim）对电路进行仿真，以确保其功能符合设计目标。

5. 进行综合和布局布线：综合是将硬件描述语言（HDL）代码转换为FPGA器件所需的门级网表。

布局布线是将综合后的网表映射到FPGA器件的物理资源上。

可以使用设计工具（如Xilin某 ISE或Vivado）进行综合和布局布线。

6. 进行时序分析和时序约束：在布局布线之后，需要进行时序分析来验证电路的时序约束是否满足。

时序约束指定了各个信号的延迟要求。

可以使用设计工具（如Xilin某 ISE或Vivado）进行时序分析和时序约束的设置。

7.进行时序优化：如果时序分析结果显示，电路的时序不满足约束，则需要进行时序优化。

可以通过调整布局布线选项、改变时钟频率等方法来优化时序。

8. 进行位流生成：位流是将设计目标翻译为FPGA器件上可编程的配置位的文件。

可以使用设计工具（如Xilin某 ISE或Vivado）生成位流文件。

11.优化和改进：根据验证和调试的结果，对电路进行优化和改进。

可以根据实际需求，对FPGA电路进行迭代设计和开发，以达到更好的性能或功能。

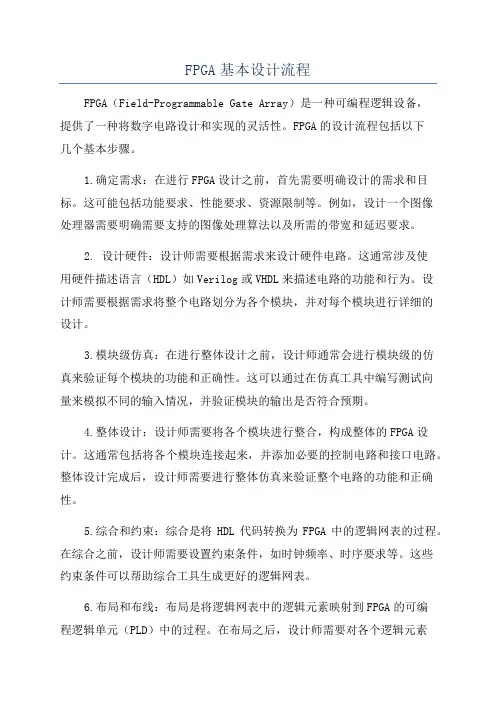

FPGA基本设计流程FPGA（Field-Programmable Gate Array）是一种可编程逻辑设备，提供了一种将数字电路设计和实现的灵活性。

FPGA的设计流程包括以下几个基本步骤。

1.确定需求：在进行FPGA设计之前，首先需要明确设计的需求和目标。

这可能包括功能要求、性能要求、资源限制等。

例如，设计一个图像处理器需要明确需要支持的图像处理算法以及所需的带宽和延迟要求。

2. 设计硬件：设计师需要根据需求来设计硬件电路。

这通常涉及使用硬件描述语言（HDL）如Verilog或VHDL来描述电路的功能和行为。

设计师需要根据需求将整个电路划分为各个模块，并对每个模块进行详细的设计。

3.模块级仿真：在进行整体设计之前，设计师通常会进行模块级的仿真来验证每个模块的功能和正确性。

这可以通过在仿真工具中编写测试向量来模拟不同的输入情况，并验证模块的输出是否符合预期。

4.整体设计：设计师需要将各个模块进行整合，构成整体的FPGA设计。

这通常包括将各个模块连接起来，并添加必要的控制电路和接口电路。

整体设计完成后，设计师需要进行整体仿真来验证整个电路的功能和正确性。

5.综合和约束：综合是将HDL代码转换为FPGA中的逻辑网表的过程。

在综合之前，设计师需要设置约束条件，如时钟频率、时序要求等。

这些约束条件可以帮助综合工具生成更好的逻辑网表。

6.布局和布线：布局是将逻辑网表中的逻辑元素映射到FPGA的可编程逻辑单元（PLD）中的过程。

在布局之后，设计师需要对各个逻辑元素进行布线，即将FPGA中的各个逻辑元素之间进行连线。

布局和布线的目标是尽量减少功耗、延迟和资源占用等指标。

7.物理仿真：在完成布局和布线后，设计师需要进行物理仿真来验证电路的时序和功耗等物理特性。

物理仿真通常使用时序分析工具和功耗分析工具来分析电路的性能和功耗。

fpga设计流程FPGA设计流程。

FPGA（Field Programmable Gate Array）是一种可编程逻辑器件，它具有灵活、可编程的特点，可以根据用户的需求进行定制化设计，因此在数字电路设计领域得到了广泛的应用。

FPGA设计流程是指在进行FPGA设计时，需要按照一定的步骤和方法进行，以确保设计的准确性和可靠性。

下面将介绍FPGA设计的一般流程。

1. 确定需求，在进行FPGA设计之前，首先需要明确设计的需求，包括功能需求、性能需求、资源需求等。

这一步是整个设计流程的基础，只有明确了需求，才能有针对性地进行后续的设计工作。

2. 确定架构，在明确了设计需求之后，需要根据需求确定FPGA的整体架构。

包括选择合适的FPGA芯片型号、确定逻辑功能模块的划分和组织结构等。

架构的合理性对于后续的设计和验证工作至关重要。

3. RTL设计，RTL（Register Transfer Level）设计是FPGA设计的核心部分，它是将设计需求转化为硬件描述语言（如Verilog、VHDL）的具体电路描述。

在RTL设计过程中，需要考虑电路的逻辑功能、时序要求、资源占用等方面的问题。

4. 综合与布局布线，RTL设计完成后，需要进行综合和布局布线。

综合是将RTL描述的电路转化为实际的逻辑门电路，而布局布线则是将逻辑电路映射到FPGA芯片上的具体物理位置，并进行连线布线。

这一步是将逻辑电路转化为实际的物理电路的过程。

5. 时序分析与优化，在FPGA设计中，时序问题是非常重要的。

时序分析是指对设计中的时序要求进行分析和验证，确保设计满足时序约束。

而时序优化则是针对时序不满足的情况进行调整和优化，以满足设计的时序要求。

6. 仿真与验证，设计完成后，需要进行仿真和验证工作，验证设计的功能和性能是否符合需求。

通过仿真可以对设计进行全面的测试，发现潜在的问题并进行修复，确保设计的正确性和可靠性。

7. 实现与调试，最后一步是将设计下载到FPGA芯片上进行实现，并进行调试和验证。

fpga的编译流程FPGA（Field-Programmable Gate Array）是一种可编程逻辑器件，具有高度灵活性和可重构性。

在使用FPGA时，编译流程是必不可少的，它将我们编写的高级语言代码转换为可在FPGA上实现的底层配置文件。

本文将详细介绍FPGA的编译流程。

一、设计输入FPGA的编译流程始于设计输入阶段。

在这个阶段，我们使用HDL （硬件描述语言）编写我们的FPGA设计。

常用的HDL语言有VHDL和Verilog。

在这些HDL语言中，我们描述FPGA的结构、功能和时序等信息。

二、综合在设计输入阶段完成后，我们需要进行综合。

综合是将HDL代码转换为逻辑网表的过程。

综合工具将根据HDL代码生成逻辑门级的电路描述，包括逻辑门、寄存器和连线等。

综合过程中，我们需要设置一些参数，如时钟频率和目标FPGA器件型号等。

三、优化综合完成后，接下来是优化阶段。

优化是对综合结果进行性能和资源的优化，以满足设计需求。

优化过程中，会对逻辑电路进行逻辑优化、时序优化和资源利用率优化等。

优化的目标是提高FPGA的性能和效率。

四、佈局布线优化完成后，我们需要进行佈局布线。

佈局布线是将逻辑电路映射到FPGA器件上的过程。

在佈局布线阶段，会根据FPGA器件的物理限制和约束条件，将逻辑电路映射到实际的可编程逻辑单元（CLB）和可编程连线（Interconnect）上。

五、时序分析佈局布线完成后，我们需要进行时序分析。

时序分析是验证FPGA 设计的时序约束是否满足的过程。

时序分析包括路径延时分析和时钟域分析等。

通过时序分析，我们可以确保FPGA设计在特定的时钟频率下能够正常工作。

六、生成比特流时序分析通过后，我们需要生成比特流文件。

比特流文件是FPGA 编程的载体，它包含了将FPGA配置为特定功能的信息。

比特流文件可以通过下载工具加载到FPGA器件中。

七、调试和验证生成比特流后，我们可以进行FPGA设计的调试和验证。

FPGA与CPLD设计流程FPGA（Field-Programmable Gate Array）和CPLD（Complex Programmable Logic Device）是现代数字电路设计中常用的可编程逻辑器件。

它们具有配置灵活、可重构的特点，使得数字电路的设计和开发更加高效和便捷。

本文将介绍FPGA与CPLD的设计流程，并探讨在设计过程中需要注意的一些关键要点。

一、设计前准备在进行FPGA与CPLD设计之前，我们首先需要明确设计的目标和需求，包括功能需求、性能需求和接口需求等。

同时，根据设计的规模和复杂性，确定所需的FPGA或CPLD器件型号，以及需要采用的开发工具和设计语言。

二、设计框架搭建在设计框架搭建阶段，我们需要创建一个新的工程，并选择适当的开发平台和工具。

根据设计需求，将逻辑功能进行划分，确定模块间的接口和数据交互方式。

同时，选择合适的开发语言，如Verilog或VHDL，开始进行设计代码的编写。

三、模块设计与验证在模块设计与验证阶段，我们需要将整个设计划分为多个模块，并逐个进行设计和验证。

每个模块都应该具备独立的功能，并能够与其他模块进行正确的数据交互。

设计人员可以使用仿真工具对每个模块进行功能验证，并通过调试和测试来保证模块的正确性。

四、综合与优化在综合与优化阶段，我们需要使用合成工具将设计代码转换为逻辑网表。

综合工具会将设计代码翻译成与目标FPGA或CPLD器件兼容的逻辑门级表示，并进行优化以提高设计的性能和面积效率。

在这个阶段，设计人员还需根据目标平台的资源限制进行约束设置，以确保设计在合理的范围内。

五、布局布线与时序分析在布局布线与时序分析阶段，我们需要将逻辑网表映射到目标FPGA或CPLD器件的物理资源上，并进行物理布局和布线。

同时，进行时序分析来保证设计在时钟频率和时序要求下能够正常工作。

此外，设计人员还需要注意信号的噪声抑制和时钟域的管理，以确保设计的可靠性和稳定性。

典型FPGA开发基本流程FPGA（Field-Programmable Gate Array）是一种灵活可编程的数字电路芯片，具有广泛的应用领域，包括通信、图像处理、嵌入式系统等。

下面是FPGA开发的典型基本流程，包括设计、仿真、综合、布局与布线以及验证。

第一步：需求分析和设计规格在FPGA开发的起始阶段，需要进行需求分析和设计规格的制定。

这包括确定系统的功能和性能要求，确定输入输出接口，以及定义各个模块的功能和接口。

第二步：设计在设计阶段，需要根据需求规格进行电路设计。

这包括选择合适的逻辑元件和数据通路，设计各个模块的电路结构和接口，并进行模块级的仿真和验证。

第三步：仿真在仿真阶段，需要使用仿真工具对设计进行功能验证。

这包括使用HDL（Hardware Description Language）编写测试用例，对设计进行逻辑仿真和时序仿真，以验证设计的正确性和性能。

第四步：综合在综合阶段，需要将设计转换为可实现的逻辑网表。

这包括将HDL代码转换为门级网表，进行优化和优化等。

综合工具会根据目标FPGA的特性和限制，生成一个逻辑网表。

第五步：布局与布线在布局与布线阶段，需要将逻辑网表映射到实际的FPGA芯片上。

这包括将逻辑元件和数据通路布置在FPGA芯片的可用资源上，并进行时序约束和布线规则的设置。

布局与布线工具会生成一个布局和布线的结果。

第六步：验证在验证阶段，需要对布局和布线的结果进行验证。

这包括对时序约束进行分析和验证，以确保设计在实际硬件上能够满足时序要求。

还需要进行物理约束的验证，以确保布局和布线的结果符合FPGA芯片的规格和限制。

第八步：优化在优化阶段，根据实际硬件的测试结果和性能需求，对设计进行优化。

这包括对电路结构和算法进行调整和改进，以提高性能和降低资源消耗。

第九步：集成和验证在集成和验证阶段，将优化后的设计与其他系统组件进行集成，并进行整体的功能和性能验证。

这包括对整个系统进行测试，以确保设计在实际应用中能够满足需求。

fpga设计流程FPGA（Field Programmable Gate Array）是一种可编程逻辑器件，广泛用于数字电路设计。

在进行FPGA设计时，通常需要经过以下流程。

首先，进行需求分析。

在这一阶段，我们需要明确设计的目标和功能。

我们需要根据项目需求进行详细的需求分析，包括输入输出定义、预期性能和时序约束等。

接下来，进行架构设计。

在这一阶段，我们需要根据需求分析的结果，确定设计的整体架构。

我们需要将系统划分为不同的模块，确定各个模块之间的接口和通信方式，以及模块功能的实现方法。

然后，进行RTL设计。

RTL（Register Transfer Level）是一种抽象层次，用于描述数字电路的行为。

在这一阶段，我们需要根据架构设计的结果，使用HDL（Hardware Description Language）如VHDL或Verilog来编写RTL代码。

RTL代码描述了每一个模块的功能和数据流动。

接着，进行综合和优化。

在这一阶段，将RTL代码翻译成门级网表（Gate-Level Netlist）。

综合工具会根据目标FPGA的资源和时序约束，将RTL代码转换成逻辑门的实现。

同时，会进行优化，以减少资源使用和提高性能。

然后，进行布局与布线。

在这一阶段，综合生成的网表会被映射到FPGA芯片上的物理资源。

布局是指将逻辑元件分配到FPGA芯片的特定位置，而布线是指将逻辑元件之间的连接线路完成。

这个阶段需要考虑到时序约束、信号延迟和资源利用等因素。

接下来，进行时序分析和约束。

在这一阶段，需要对设计进行时序分析，以确保时序要求能够满足。

对于高性能应用，时序分析十分重要。

时序约束用于指定输入到输出的最大延迟和各个模块之间的相对时序关系。

最后，进行验证和调试。

在这一阶段，我们需要对设计进行各种验证，以保证设计的正确性和可靠性。

验证可以通过仿真、硬件调试，以及使用FPGA开发板进行实际测试来完成。

总之，FPGA设计流程涵盖了需求分析、架构设计、RTL设计、综合优化、布局布线、时序分析和约束等多个阶段。

fpga生产工艺流程
FPGA（Field Programmable Gate Array），即现场可编程门阵列，是一种在硅片上预先设计实现的具有可编程特性的集成电路。

它能够按照设计人员的需求配置为指定的电路结构。

FPGA 是在CPLD的基础上发展起来的新型高性能可编程逻辑器件，一般采用SRAM工艺，也有一些专用器件采用Flash工艺。

FPGA生产工艺流程是一个复杂的过程，主要包括以下几个步骤：
1. 晶圆制备：将硅片切割成一定尺寸的圆形薄片。

2. 光刻：在硅片上涂上光刻胶，然后通过掩膜曝光，形成电路图案。

3. 蚀刻：使用化学溶液将未被光刻胶保护的部分腐蚀掉，留下所需的电路图案。

4. 离子注入：将掺杂物注入硅片中，以改变其电性能。

5. 金属化：在硅片上沉积金属层，以连接电路元件。

6. 封装：将芯片封装成最终产品的形式。

FPGA完整设计流程设计输入后主要要做哪些步骤啊最终出来的是直接可以版图的电路图还是系统模块的互联？我有点搞啊最佳答案1、设计输入1)设计的行为或结构描述。

2)典型文本输入工具有UltraEdit-32和Editplus.exe.。

3)典型图形化输入工具-Mentor的Renoir。

4)我认为UltraEdit-32最佳。

2、代码调试1)对设计输入的文件做代码调试，语法检查。

2)典型工具为Debussy。

3、前仿真1)功能仿真2)验证逻辑模型(没有使用时间延迟)。

3)典型工具有Mentor公司的ModelSim、Synopsys公司的VCS和VSS、Aldec公司的Active、Cadense公司的NC。

4)我认为做功能仿真Synopsys公司的VCS和VSS速度最快，并且调试器最好用，Mentor 公司的ModelSim对于读写文件速度最快，波形窗口比较好用。

4、综合1)把设计翻译成原始的目标工艺2)最优化3)合适的面积要求和性能要求4)典型工具有Mentor公司的LeonardoSpectrum、Synopsys公司的DC、Synplicity公司的Synplify。

5)推荐初学者使用Mentor公司的LeonardoSpectrum，由于它在只作简单约束综合后的速度和面积最优，如果你对综合工具比较了解，可以使用Synplicity公司的Synplify。

5、布局和布线1)映射设计到目标工艺里指定位置2)指定的布线资源应被使用3)由于PLD市场目前只剩下Altera，Xilinx，Lattice，Actel，QuickLogic，Atmel六家公司，其中前5家为专业PLD公司，并且前3家几乎占有了90％的市场份额，而我们一般使用A ltera，Xilinx公司的PLD居多，所以典型布局和布线的工具为Altera公司的Quartus II和Maxplus II、Xilinx公司的ISE和Foudation。
