红外线人体感应器作业原理图

人体感应开关原理详解
人体感应开关原理详解
微波感应技术，是一种主动探测技术，它集发射和接收系统于一体。

简单地说，是当感应器发射出电磁波，同时又接收从墙上或物体上反射回来的回波。

如果探测区域内没有移动物体，它接收回来的回波是恒定不变的，这样感应器里的电子系统就不会启动任何相连负载。

有人就有活动，这个是活动感应器成为智能人体感应开关的基础。

日正达的高频感应器能实时感应到任何活动，并且不受环境温度的变化或是活动对象的运动方向的影响和限制。

当感应器发出电磁波信号并迅速接受由墙或对象反射的回波，根据回波的形式，它的电子装置便能探测到活动，同时在需要的情况下启动相连的灯具。

日正达科技的感应器是以10.525GHZ的高频电磁波工作的，它能穿透玻璃和较薄的墙，因此日正达科技根据情况把这种感应器安装在灯里面，从外观上并看不到，从而令灯具的外观设计不受任何影响。

微波感应原理示意图
所有的这些特性，使日正达科技高频雷达感应产品成为了我们选择室内自动照明的首选。

任何温度超过绝对零度（-273摄氏度）的物体都会发出电磁辐射。

人体温度产生的辐射在光谱中属于红外线的范围。

利用这个原理，我
们有了被动红外（PIR)活动感应器，称为红。

红外线感应原理示意图
外探测器。

红外探测器通过其探测到的热能细微变化而改变其电压输出，从而作出反应。

探测器的作用覆盖范围分配到各分段的透镜区域中，在各段透镜间活动的热源会被视为电压输出的变动并应用于照明或其它电荷控制中。

美中不足的是红外感应技术不能用于室外，受
气流，尘埃，温度，湿度等有较大的影响！。

人体红外感应模块电路主要由人体红外传感器、菲涅尔透镜、专用芯片BISS0001组成。

当有人出现在它的探测区，传感器便能探测到信号并把信号传给单片机，单片机再根据实际情况是否该开启器件设备或让房间的电器设备处于一种可开启状态。

另外，关于走廊及洗手问用灯情况，当晚上有人经过时，人体红外感应到人便开启走廊用灯或者洗手间用灯。

热释人体红外模块电路如图2所示。

图2 热释人体红外电路图上图中，R3为光敏电阻，用来检测环境照度。

当作为照明控制时，若环境较明亮，R3的电阻值会降低，使9脚的输入保持为低电平，从而封锁触发信号Vs。

SW1是工作方式选择开关，当SW1与1端连通时，芯片处于可重复触发工作方式；当SW1与2端连通时，芯片则处于不可重复触发工作方式。

图中R6可以调节放大器增益的大小，原厂图纸选10K，实际使用时可以用3K，可以提高电路增益改善电路性能。

输出延迟时间Tx由外部的R9和C7的大小调整，触发封锁时间Ti由外部的R10和C6的大小调整，R9/R10可以用470欧姆，C6/C7可以选0.1U。

3.1.1 BISS0001芯片介绍（小四号黑体）BISS0001是一款传感信号处理集成电路。

静态电流极小，配以热释电红外传感器和少量外围元器件即可构成被动式的热释电红外传感器。

广泛用于安防、自控等领域能。

特点：CMOS工艺数模混合具有独立的高输入阻抗运算放大器内部的双向鉴幅器可有效抑制干扰内设延迟时间定时器和封锁时间定时器采用16脚DIP封装3.1.1.1管脚图表3-1 管脚说明引脚名称I/O功能说明1 A I 可重复触发和不可重复触发选择端。

当A为“1”时，允许重复触发；反之，不可重复触发2 VO O 控制信号输出端。

由VS的上跳前沿触发，使V o输出从低电平跳变到高电平时视为有效触发。

在输出延迟时间Tx之外和无VS的上跳变时，Vo保持低电平状态。

3 RR1 -- 输出延迟时间Tx的调节端4 RC1 -- 输出延迟时间Tx的调节端5 RC2 -- 触发封锁时间Ti的调节端6 RR2 -- 触发封锁时间Ti的调节端7 VSS -- 工作电源负端8 VRF I 参考电压及复位输入端。

人体红外感应灯原理嗨，朋友！你有没有想过，那些超方便的人体红外感应灯是怎么知道有人来了就亮起来的呢？今天呀，咱们就来好好唠唠这个有趣的事儿。

你知道吗，人体其实是会不断地发出红外线的。

就像我们每个人都是一个小火炉，虽然这个小火炉的温度没有真正的火炉那么高，但是也在不断地向外散发热量，而这个热量就以红外线的形式散发出去哦。

人体红外感应灯呢，它就像是一个特别机灵的小卫士，在那里静静地等着红外线的到来。

感应灯里面有个很重要的部件，叫热释电红外传感器。

这个名字听起来是不是有点高大上？其实呀，你可以把它想象成一个超级敏感的小耳朵，专门用来听红外线的“声音”。

当有人靠近的时候，人体散发的红外线就会被这个热释电红外传感器捕捉到。

它就像是突然听到了有人在敲门一样，一下子就警觉起来了。

但是呢，这个小耳朵有时候也会很调皮，它可能会把周围环境的一些干扰当成是人体发出的红外线。

比如说，一只小动物跑过，或者是有个热乎乎的东西靠近了。

这时候呢，感应灯可不能随便就亮起来呀，不然就太不聪明了。

所以呀，感应灯还有其他的小伙伴来帮忙。

这里面有一个信号处理电路。

这个电路就像是一个很有判断力的小管家。

当热释电红外传感器捕捉到红外线信号之后，就会把这个信号传给信号处理电路。

这个小管家就会开始分析这个信号，它会看看这个信号是不是符合人体红外线的特征。

如果只是一些短暂的、不规则的干扰信号，小管家就会把它忽略掉，就像把那些乱敲门的小捣蛋赶走一样。

要是这个信号真的是人体红外线的信号呢，小管家就会很兴奋地说：“没错，就是人来啦！”然后它就会给另一个小伙伴——灯的控制电路发送指令。

这个灯的控制电路就像是一个大力士，它接到指令之后，就会把灯点亮。

哇，这时候灯就亮起来啦，就好像在说：“欢迎欢迎，我看到你啦！”而且呀，人体红外感应灯还有一些很贴心的小设计呢。

比如说，它一般会有一个感应范围。

这个感应范围就像是它的“视力范围”，在这个范围内它才能感应到人体的红外线。

111BISS0001组成。

当有人出现在它的探测区，传感器便能探测到信号并把信号传给单片机，单片机再根据实际情况是否该开启器件设备或让房间的电器设备处于一种可开启状态。

另外，关于走廊及洗手问用灯情况，当晚上有人经过时, 人体红外感应到人便开启走廊用灯或者洗手间用灯。

热释人体红外模块电路如图2所示。

图2热释人体红外电路图上图中，R3为光敏电阻，用来检测环境照度。

当作为照明控制时，若环境较明亮，R3的电阻值会降低，使9脚的输入保持为低电平，从而封锁触发信号Vs。

SW1是工作方式选择开关，当SW1与1端连通时，芯片处于可重复触发工作方式；当SW1与2端连通时，芯片则处于不可重复触发工作方式。

图中R6可以调节放大器增益的大小，原厂图纸选10K，实际使用时可以用3K，可以提高电路增益改善电路性能。

输出延迟时间Tx由外部的R9和C7的大小调整，触发封锁时间Ti由外部的R10和C6的大小调整，R9/R10可以用470欧姆，C6/C7 可以选0.11U。

3.1.1 BISS0001 芯片介绍（小四号黑体）BISS0001是一款传感信号处理集成电路。

静态电流极小，配以热释电红外传感器和少量外围元器件即可构成被动式的热释电红外传感器。

广泛用于安防、自控等领域能。

特点：CMOS工艺数模混合具有独立的高输入阻抗运算放大器内部的双向鉴幅器可有效抑制干扰内设延迟时间定时器和封锁时间定时器采用16脚DIP封装A W nil HCL KC2 胆咋5 ™/BESET3.1.1.1管脚图表3-1管脚说明工作原理BISS0001是由运算放大器、电压比较器、状态控制器、延迟时间定时器以及封锁时间定时器等构成的数模混合专用集成电路。

以下图所示的不可重复触发工作方式下的波形，来说明其工作过程。

不可重复触发工作方式下的波形。

首先，根据实际需要，利用运算放大器0P1组成传感信号预处理电路，将信号放大。

然后耦合给运算放大器0P2，再进行第二级放大，同时将直流电位抬高为VM（疋0.5VDD）后，将输出信号V2送到由比较器COP1和C0P2组成的双向鉴幅器，检出有效触发信号Vs。

用红外传感器制作的人体感应多功能控制器该装置通过开关SA1的转换后。

可对公共场所的楼道、公厕等处照明灯进行自动控制，使之白天熄灭，夜间人来灯亮，人走灯灭，达到节能目的；可用于电扇、排风扇等的自动控制。

一、工作原理 本装置电路如 IC2C、IC2D构成电压比较器。

当IC2B的⑦脚输出信号电压幅度在UA 和UB之间（即小于UA、大于UB）时，IC2C⑧脚输出高电平，然后经VD6、VD7相互隔离（正或门）的作用。

经R16、R17输出一控制信号UK，加至IC3B的⑤脚，IC3A～IC3C组成电压比较器，RG为光敏电阻，当开关SA1-2拨到①端时，此时为灯光自动控制状态，白天由于光照射RG呈低阻态，IC3A②脚电压较③脚电压高，则IC3A①脚呈低电平，此时VD8正偏导通。

UK被钳制于低电位。

这时。

无论BH是否接收到人体红外信号，由于UK被钳位于低电平，则IC3B、IC3C的⑦、⑧脚均呈低电平，VT1截止，灯不亮。

当天黑或环境亮度降低时。

RG呈高阻态，此时IC3A②脚电压较③脚电压低。

则IC3A的①脚呈高电平，VD8反偏截止，对UK隔离。

BH接收到移动人体发出的红外线信号后输出UK并与IC3B⑤脚与⑥脚基准电压作比较，当UK即⑤脚电压大于⑥脚电压时，IC3BC⑦脚输出高电平。

同理，IC3C⑧也输出高电平，VT1饱和导通，J得电吸合，J常开触点闭合，接通照明灯。

当SA1-2拨至②端时，R19被接人电路，由于阻值较高，其工作原理与无光照明时一样。

在二、制作与调整 制作时需要加非涅耳透镜。

对红外传感器来说。

不加透镜其探测半径不。

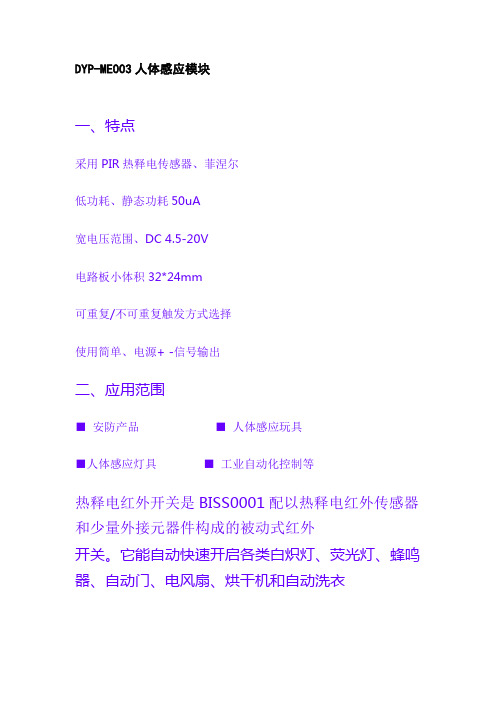

DYP-ME003人体感应模块一、特点采用PIR热释电传感器、菲涅尔低功耗、静态功耗50uA宽电压范围、DC 4.5-20V电路板小体积32*24mm可重复/不可重复触发方式选择使用简单、电源+ -信号输出二、应用范围■安防产品■人体感应玩具■人体感应灯具■工业自动化控制等热释电红外开关是BISS0001配以热释电红外传感器和少量外接元器件构成的被动式红外开关。

它能自动快速开启各类白炽灯、荧光灯、蜂鸣器、自动门、电风扇、烘干机和自动洗衣机等装置，是一种高技术产品。

特别适用于企业，宾馆、商场、库房及家庭的过道、走廊等敏感区域，或用于安全区域的自动灯光、照明和报警系统。

■功能特点:1.全自动感应:人进入其感应范围则输出高电平，人离开感应范围则自动延时关闭高电平，输出低电平。

2.光敏控制（可选择，出厂时未设）：可设置光敏控制，白天或光线强时不感应。

3.温度补偿(可选择，出厂时未设)：在夏天当环境温度升高至30～32℃，探测距离稍变短，温度补偿可作一定的性能补偿。

4.两种触发方式：（可跳线选择）a.不可重复触发方式:即感应输出高电平后，延时时间段一结束，输出将自动从高电平变为低电平；b.可重复触发方式：即感应输出高电平后，在延时时间段内，如果有人体在其感应范围活动，其输出将一直保持高电平，直到人离开后才延时将高电平变为低电平（感应模块检测到人体的每一次活动后会自动顺延一个延时时间段，并且以最后一次活动的时间为延时时间的起始点)。

5.具有感应封锁时间(默认设置:2.5S封锁时间)：感应模块在每一次感应输出后（高电平变成低电平），可以紧跟着设置一个封锁时间段，在此时间段内感应器不接受任何感应信号。

此功能可以实现“感应输出时间”和“封锁时间”两者的间隔工作，可应用于间隔探测产品；同时此功能可有效抑制负载切换过程中产生的各种干扰。

(此时间可设置在零点几秒—几十秒钟)。

6.工作电压范围宽：默认工作电压DC4.5V-20V。

红外传感器的工作流程图
人体红外控制自动门电路很简单。

一般由热释电红外传感器、红外信号处理电路、电机驱动电路及机械控制等部分组成。

详见附图。

红外传感器一般都是采用热释电传感器（见图片），这种传感器前面窗口加有一块滤光片，用以滤除1-14μm（人体发出的红外信号为1-14μm）以外的红外线，增加抗干扰能力。

为了提高灵敏度，传感器前面一般要加个菲涅尔透镜（菲涅尔为法国物理学家）。

红外处理电路一般都采用热释电红外处理专用集成电路BISS0001，人体发出的微弱红外信号经该集成电路放大、整形等一系列处理后，输出一个控制信号，该信号再经功率三极管或VMOSFET放大后驱动电机并使机械传动机构工作，从而实现开门&关门。

顺便说一下，现在的自动门有不少都是采用微波多普勒模块，其抗干扰能力及控制范围比热释电传感器的更好一些。

详解不同类型的感应灯原理附流程图感应灯在人们生活中的运用越来越广泛，社区楼道、私家庭院、地下车库等场所，随处可见感应灯的存在。

五金建材市场上，感应灯的类型和品牌数不胜数，但按照原理，感应灯大体上分为四种，即：红外线感应灯、触摸式感应灯、光感应灯和声控感应灯。

不同的感应灯，有着不同的原理，中国五金机电网复鑫网，将为大家介绍四种感应灯的工作原理，内附详细流程图。

一、红外线感应灯工作原理首先看一下五金机电专家提供的红外线感应灯工作流程图：红外感应的主要器件为人体热释电红外传感器。

人体热释电红外传感器：人体都有恒定的体温，一般在37度左右，所以会发出特定波长10UM左右的红外线，被动式红外探头就是探测人体发射的10UM 左右的红外线而进行工作的。

人体发射的10UM左右的红外线通过菲涅尔透镜滤光片增强后聚集到红外感应源上。

红外感应源通常采用热释电元件，这种元件在接收到人体红外辐射温度发生变化时就会失去电荷平衡，向外释放电荷，后续电路经检测处理后就能触发开关动作。

当有人进入开关感应范围时，专用传感器探测到人体红外光谱的变化，开关自动接通负载，人不离开感应范围，开关将持续接通；人离开后或在感应区域内无动作，开关延时(时间可调TIME：5-120秒)自动关闭负载。

红外感应开关感应角度120度，距离7-10米，延时时间可调。

二、触摸式感应灯原理上图为触摸感应灯工作电路图。

触摸式感应灯是内部安装电子触摸式ic与灯触摸处之电极片形成一控制回路。

当人体碰触到感应之电极片，触摸信号藉由脉动直流电产生一脉冲信号传送至触摸感应端，接着触摸感应端会发出一触发脉冲信号，就可控制开灯;如再触摸一次，触摸信号会再藉由脉动直流电产生一脉冲信号传送至触摸感应端，此时触摸感应端就会停止发出触发脉冲信号，当交流电过零时，灯自然熄灭。

不过有时停电后或电压不稳也会有自行亮起情形，如果触摸接收信号敏感度极佳纸张或布也是可以控制的。

三、光感应灯工作原理五金配件市场上广受欢迎的光感应灯，其工作原理如下：光感应模块首先检测光线的强度，决定是否将LED红外感应灯的各模块待命和锁定。

人体红外传感器工作原理嘿，你问人体红外传感器工作原理啊？那咱就好好唠唠。

这人体红外传感器啊，可神奇了呢。

它就像一个小侦探，专门探测人体的存在。

人体红外传感器主要是靠感应人体发出的红外线来工作的。

咱都知道，人是有温度的对吧？只要有温度的东西呢，就会发出红外线。

这人体红外传感器啊，就有个特别的小眼睛，能看到这些红外线。

当有人在传感器的探测范围内活动的时候，人体发出的红外线就会被传感器给捕捉到。

这时候，传感器就会像发现了宝贝一样，赶紧发出一个信号。

这个信号呢，就可以用来控制各种设备啦，比如说灯啊、报警器啊啥的。

传感器里面呢，有一些很厉害的小零件。

有个叫红外探测器的东西，它就负责接收红外线。

这个探测器就像一个小雷达，不停地扫描周围的环境。

一旦发现了人体发出的红外线，它就会马上把这个信息传给其他的零件。

然后呢，还有一些处理信号的小电路。

这些小电路就像小脑袋瓜一样，会分析探测器传来的信息。

如果确定是人体发出的红外线，它们就会发出一个控制信号，让设备做出相应的反应。

比如说，在楼道里装了人体红外传感器控制的灯。

当有人走过来的时候，传感器探测到人体发出的红外线，就会让灯亮起来。

人走过去了，红外线消失了，过一会儿灯就会自动熄灭。

这样多方便啊，既省电又省心。

而且啊，人体红外传感器还可以调节探测的范围和灵敏度呢。

如果想让它探测的范围大一点，就可以把灵敏度调高点。

如果只想在一个小范围内探测，就可以把灵敏度调低一点。

就像调收音机的音量一样，可简单了。

总之呢，人体红外传感器就是靠感应人体发出的红外线来工作的。

它就像一个小卫士，默默地守护着我们的生活。

有了它，很多设备都变得更加智能和方便了呢。

加油吧，小伙伴们！让我们一起认识这个神奇的小玩意儿。

人体红外线感应模块工作原理一、红外光谱人们肉眼看得见的光线叫可见光，可见光的波长为380～750nm。

可见光的波长从短到长依次排序是紫光→蓝光→青光→绿光→黄光→橙光→红光。

波长比红光更长的光，叫做红外光，或叫做红外线(红外)。

红外光是人们无法用肉眼看见的光线。

部分光线的波长分布如下：紫光(0．40～0．43um)；蓝光(0．43～0．47um)；青光(0．47～0．50um)；绿光(0．50～0．56um)；黄光(0．56-0．59um)；橙光(0．59～0．62um)；红光(0．62-0．76um)；红外(0．76～1000um)；红外光又可以分为：近红外(760～3000nm)；中红外(3000～60000nm)；远红外(6000～150000nm)。

自然界中任何有温度的物体都会辐射红外线，只不过辐射的红外线波长不同而已。

根据实验表明，人体辐射的红外线(能量)波长主要集中在约10000nm左右。

根据人体红外线波长的这个特性，如果用一种探测装置，能够探测到人体辐射的红外线而去除不需要的其他光波，就能实现检测人体活动信息的目的。

因此，就出现了探测人体红外线的传感器产品。

人体红外线传感器是根据热释电原理制作而成的。

二、热释电原理人体红外感应传感器，是利用热释电效应原理制成的一种传感产品，什么是热释电效直呢?就是因温度的变化而产生电荷的一种现象。

为清楚说明热释电效应现象，以图示意说明。

图1是温度变化曲线示意图；图2是温度变化引起传感器表面电荷变化状态曲线示意图；图3是由传感器表面电荷变化引起的电压变化输出曲线示意图。

图1开始的阶段（T），在没有红外线照射下，热释电红外线传感器的温度没有变化，传感器表面的电荷处于中和状态，正负电子对等(A)，此时，传感器没有输出(0)。

图1第二阶段(T+△T)，有温度变化时，在人体红外线的照射下，热释电红外线传感器的温度如果上升了△T，那么传感器表面的电荷就如图2(B)所示的那样发生相应的变化。
