《数字电路》重点与难点,期末了,求共享!

第一章逻辑代数基础一、重点1、逻辑代数的基本公式、常用公式和定理。

2、逻辑函数的表示方法及相互转换的方法。

3、最小项的定义及其性质，逻辑函数的最小项之和表示法。

4、逻辑函数的化简5、无关项在化简逻辑函数中的应用二、难点1、约束项、任意项和无关项。

约束项和任意项是两个不同的概念。

在分析一个逻辑函数时经常会遇到这样一类情况，就是输入逻辑变量的某些取值始终不会出现，在这些取值下等于1的那些最小项将始终为0。

这些取值始终为0的最小项，就叫做该函数的约束项。

有时还可能遇到另外一种情况，就是在输入变量的某些取值下，逻辑函数值等于1还是等于0都可以，对电路的逻辑功能没有影响，在某些变量取值下等于1的那些最小项，就叫做这个逻辑函数的任意项。

约束项和任意项统称为逻辑函数式中的无关项，这些最小项是否写入逻辑函数式无关紧要，可以写入也可以删除。

三、主要题型及解题方法1、不同进制数之间的转换2、逻辑函数不同表示方法之间的转换从真值表写出逻辑函数式的一般方法：将真值表中使函数值为1的那些输入变量取值组合对应的最小项相加。

从逻辑式列出真值表：将输入变量的所有组合状态逐一代入逻辑式求出函数值,列成表。

从逻辑式画出逻辑图：用图形符号代替逻辑式中的运算符号，就可以画出逻辑图。

从逻辑图写出逻辑式：从输入端到输出端逐级写出每个图形符号对应的逻辑式。

从逻辑式画出卡诺图：将逻辑函数化成最小项和的标准形式，在对应的位置上添1,其余为0。

3、逻辑等式的证明1）分别列出等式两边逻辑式的真值表，若真值表完全相同，则等式成立。

2）若能利用逻辑代数的公式和定理将等式两边化为完全相同的形式，则等式成立。

3）分别画出等式两边逻辑式的卡诺图，若卡诺图相同，则等式成立。

4、逻辑函数的化简1）公式化简法利用逻辑代数的公式和定理进行逻辑运算，以消去逻辑函数式中多余的乘积项和每项中多余的因子。

如果有无关项，则可以将无关项写入逻辑式，也可以从逻辑式中删除，以使化简结果更加简单。

期末数电总结数电（数字电子技术）是电子信息工程与通信工程等专业中的一门核心课程，其难度较大，内容繁杂，但却是后续课程的基础和前沿技术的支撑，对于学生的专业素质和创新能力的培养具有重要意义。

以下是我对数电课程的学习和思考的总结，旨在总结经验和改进不足。

一、数电基础知识的学习数电的基础知识包括数字电路的基本概念、布尔代数与逻辑函数的运算、数字电路的设计与分析、组合逻辑电路与时序逻辑电路等。

在学习数电基础知识时，我首先要了解数字电路的基本单元、基本运算、基本原理和基本定律等。

了解基本原理和定律有助于理解和分析数字电路的工作原理和逻辑运算。

布尔运算也是数电学习中的重点和难点，需要通过大量的练习和实践来掌握。

此外，还应熟悉数字电路的设计方法和分析技巧，掌握常用的数电逻辑门电路的组合与串/并联、分解与合并、化简与优化等基本方法。

二、实验技能的培养数电实验是数电课程不可或缺的重要环节，通过实验可以加深对数字电路原理的理解和掌握数字电路设计与实现的方法。

在进行实验时，我应该确保对实验装置和实验仪器的掌握和熟练使用，能够正确连接实验电路，并熟练使用测试仪器进行信号的观测和分析。

此外，还需要培养实验数据处理和实验结果的分析和总结的能力。

三、思维方式和逻辑推理能力的培养数电课程对学生的思维方式和逻辑推理能力要求较高。

在数电的学习过程中，我需要注重培养批判性思维和创新思维，尤其是在逻辑推理和问题解决方面，要善于运用归纳法、演绎法、运用逻辑推理等方法分析和解决问题。

掌握数电相关的数理知识和逻辑推理技巧可以大大提升自己的数电学习能力。

四、课堂积极参予和深入思考在课堂学习过程中，我应积极发言、与教师和同学互动，促进知识的交流和学习兴趣的激发。

还应通过课后自主学习，对老师课上讲解的难点和疑点进行深入思考和拓展。

只有全面理解并掌握了数电课程的基本知识，才能在后续的学习和实践中更好地应用。

五、实践与创新能力的培养数电的实践和创新能力是数电学习的重要目标，也是评价学生综合能力的重要指标。

第一章逻辑代数基础一、重点1、逻辑代数(de)基本公式、常用公式和定理.2、逻辑函数(de)表示方法及相互转换(de)方法.3、最小项(de)定义及其性质,逻辑函数(de)最小项之和表示法.4、逻辑函数(de)化简5、无关项在化简逻辑函数中(de)应用二、难点1、约束项、任意项和无关项.约束项和任意项是两个不同(de)概念.在分析一个逻辑函数时经常会遇到这样一类情况,就是输入逻辑变量(de)某些取值始终不会出现,在这些取值下等于1(de)那些最小项将始终为0.这些取值始终为0(de)最小项,就叫做该函数(de)约束项.有时还可能遇到另外一种情况,就是在输入变量(de)某些取值下,逻辑函数值等于1还是等于0都可以,对电路(de)逻辑功能没有影响,在某些变量取值下等于1(de)那些最小项,就叫做这个逻辑函数(de)任意项.约束项和任意项统称为逻辑函数式中(de)无关项,这些最小项是否写入逻辑函数式无关紧要,可以写入也可以删除.三、主要题型及解题方法1、不同进制数之间(de)转换2、逻辑函数不同表示方法之间(de)转换从真值表写出逻辑函数式(de)一般方法：将真值表中使函数值为1(de)那些输入变量取值组合对应(de)最小项相加.从逻辑式列出真值表：将输入变量(de)所有组合状态逐一代入逻辑式求出函数值,列成表.从逻辑式画出逻辑图：用图形符号代替逻辑式中(de)运算符号,就可以画出逻辑图.从逻辑图写出逻辑式：从输入端到输出端逐级写出每个图形符号对应(de)逻辑式.从逻辑式画出卡诺图：将逻辑函数化成最小项和(de)标准形式,在对应(de)位置上添1,其余为0.3、逻辑等式(de)证明1）分别列出等式两边逻辑式(de)真值表,若真值表完全相同,则等式成立. 2）若能利用逻辑代数(de)公式和定理将等式两边化为完全相同(de)形式,则等式成立.3）分别画出等式两边逻辑式(de)卡诺图,若卡诺图相同,则等式成立.4、逻辑函数(de)化简1）公式化简法利用逻辑代数(de)公式和定理进行逻辑运算,以消去逻辑函数式中多余(de)乘积项和每项中多余(de)因子.如果有无关项,则可以将无关项写入逻辑式,也可以从逻辑式中删除,以使化简结果更加简单.2）卡诺图化简法1画出表示逻辑函数(de)卡诺图2合并最小项（画圈）每个圈内为1(de)相邻最小项(de)个数必须是2i(i=0,1,2…).一个最小项可被多个圈圈,但每个圈至少有一个独有(de)最小项.圈(de)个数尽可能少（乘积项越少）,圈尽量大（圈(de)最小项越多,乘积项因子越少）.必须把所有(de)最小项圈完.3将合并后(de)最简乘积项相加,写出最简与或式5、逻辑函数式(de)变换利用公式进行变换.第二章门电路一、重点1、半导体二极管和三极管(de)开关特性2、TTL门电路3、CMOS门电路二、难点1、判断双极型三极管(de)工作状态可近似地认为VI ≤VON时三极管截止.iB=0、ic=0.这时三极管(de)c-e之间就相当于一个断开(de)开关.VBE >（硅三极管(de)VON）,而且VCE< 时,三极管工作在饱和区.当Ib ≥IBS=(VCC-VCE(sat))/RCβ时,三极管深度饱和导通,VCE≈0、三极管(de)c-e之间就相当于一个闭合(de)开关.2、计算TTL门电路输入端并联(de)总输入电流时,为什么有时按输入端(de)数目加倍,有时按门(de)数目加倍.与逻辑关系是通过T1(de)多发射极结构实现(de),当n个输入端并联时,若输入为低电平,输入电流为流过T1基极(de)电阻R1(de)电流(Vcc-VB1)/R1；而输入为高电平时,T1工作在倒置放大状态,相当于n个倒置放大(de)三极管并联,所以输入电流为单个输入端高电平输入电流(de)n倍.3、为什么TTL电路(de)推拉式输出结构(de)输出电阻都很小.当输出为低电平时,输出端(de)晶体三极管T4 截止,T5饱和导通,其输出电阻很小.当输出为高电平时,T5截止,T4工作在射极输出状态,输出电阻也很小.三、主要题型及解题方法1、双极型三极管工作状态(de)计算在三极管开关电路中,为了使三极管工作在开关状态,必须保证输入为低电平时三极管工作在截止状态,而输入为高电平时三极管工作在饱和导通状态.因此可以利用戴维南定理将三极管(de)基极和发射极之间(de)输入电路简化为等效(de)VE 与RE(de)串联电路.计算输入vi为低电平时(de)VE 值,应该小于VON,三极管截止；计算输入vi 为高电平时(de)VE和i B ,VE应该大于VON,iB应大于临界饱和基极电流IBS,则三极管饱和导通.2、集成门电路逻辑功能(de)分析首先将电路划分为若干个基本功能结构模块：TTL 电路划分为与、或、倒相、非几个模块,CMOS 电路划分为反相器、与、或、传输门等模块.然后从输入到输出依次写出每个电路模块输出与输入(de)逻辑关系式,最后就得到了整个电路逻辑功能(de)表达式.3、输入特性和输出特性(de)应用：包括TTL 电路扇出系数(de)计算、TTL 电路输入端串联电阻允许值(de)计算、三极管接口电路(de)电路参数计算、OC 门和OD 门外接上拉电阻阻值(de)计算.驱动门都必须能为负载门提供合乎标准(de)高、低电平和足够(de)驱动电流,驱动门负载电流必在允许范围,即要满足下列条件：第三章 组合逻辑电路一、重点1、组合逻辑电路在逻辑功能和电路结构上(de)特点2、组合逻辑电路(de)分析方法和步骤3、组合逻辑电路(de)设计方法和步骤4、几种常用中规模集成组合逻辑电路(de)逻辑功能和使用方法5、定性了解组合逻辑电路中(de)竞争--冒险现象及常用(de)消除方法.二、难点1、使用中规模集成器件设计组合逻辑电路时,如何选择器件(de)类型.用n 位地址输入(de)数据选择器,可以产生任何形式(de)输入变量数不大于n+1(de)组合逻辑函数.可以把数据选择器看作通用组合逻辑函数发生器,但它只有一个输出端,只能用于产生单输出逻辑函数.二进制译码器是通用(de)最小项发生器,要用附加(de)或门（或与非门）将所需(de)那些最小项相加,就可以得到所需要(de)逻辑电路了.n 位二进制译码器可以产生输入变量数不大于n(de)组合逻辑函数.加法器(de)逻辑功能是将两个（或两组）输入按二进制数(de)数值相)()(,(max)(max)(max)(max)(max)(max)(min)(min)的个数为负载电流中的个数为负载电流中IL IL OL IH IH OH IL OL IH OH I m mI I I n nI I V V V V ≥≥≤≥加.若要产生(de)函数能化成输入变量与输入变量或输入变量与常量在数值上相加(de)形式,可用加法器实现.数值比较器(de)逻辑功能是比较两个输入二进制代码(de)数值,给出大于、小于和相等(de)输出信号.只能用来判断两个代码是否相同或者数值(de)大小关系.编码器是把每个输入端(de)高、低电平信号转换为一个对应(de)输出代码,因此只能用在需要把一组开关信号转换为一组二进制代码(de)地方.2、逻辑图形符号输入端(de)小圆圈(de)含义,怎样分析这种图形符号(de)逻辑功能.在某些具体(de)逻辑电路中,有(de)输入逻辑变量是以低电平作为有效信号(de).这时为了强调“低电平有效”,便在信号输入端画上小圆圈,并在信号名称上加“非”号.从逻辑功能上讲,这个小圆圈所代表(de)含义是输入信号经过反向后才加到后边(de)逻辑符号上(de),所以它代替了输入端(de)一个反相器. 在分析这类逻辑图形符号(de)功能时,只要用反相器代替输入端(de)小圆圈就可以了.三、主要题型及解题方法1、分析用小规模集成门电路组成(de)组合逻辑电路从输入端到输出端依次写出每一级门电路输出(de)逻辑式,最后在输出端得到表示整个电路输出与输入之间关系(de)逻辑函数式.2、分析用常用中规模集成电路组成(de)组合逻辑电路根据所用器件本身固有(de)逻辑功能,写出表示输入与输出之间关系(de)逻辑函数式.用加到输入端(de)变量名称和输出端(de)变量名称代替上述逻辑函数式中对应端(de)名称,就得到了所分析电路(de)逻辑函数式.为了更直观地显示电路(de)逻辑功能,有时还需要列出逻辑真值表.3、设计组合逻辑电路组合逻辑电路设计步骤：（1）、进行逻辑抽象：分析因果关系,确定输入(原因)、输出(结果)变量；逻辑状态赋值,定义0、1逻辑状态(de)含义；列出真值表.（2）、写出逻辑表达式（3）、选定器件类型,化简或变换逻辑函数式（4）、画出逻辑电路图.用小规模集成门电路设计组合逻辑电路时,要将逻辑函数式化为最简形式.用中规模集成电路设计组合逻辑电路时,须把要产生(de)逻辑函数变换成与所用器件(de)逻辑函数式类似(de)形式,将变换后(de)逻辑函数式与选用器件(de)函数式对照比较,确定所用器件各输入端应当接入(de)变量或常量（1或0）以及各片间(de)连接方式.第四章触发器一、重点1、触发器逻辑功能(de)分类和逻辑功能(de)描述方法（特性表、特性方程和图形符号）.2、触发器(de)不同电路结构及各自(de)动作特点.3、触发器(de)电路结构类型和逻辑功能类型之间(de)关系.二、难点1、触发器(de)分类方法和各自(de)特点.按电路结构形式分为基本RS触发器、同步RS触发器、主从触发器、维持阻塞触发器和CMOS边沿触发器.电路结构不同,它们(de)动作特点不同.按逻辑功能分为RS触发器、D触发器、JK触发器和T触发器等.逻辑功能不同,信号(de)输入方式以及触发器状态随输入信号变化(de)规律不同.根据存储原理分为静态和动态触发器.静态触发器靠电路(de)自锁存储数据,动态触发器是通过MOS管栅极输入电容上存储电荷来存储数据(de).2、触发器(de)电路结构和逻辑功能之间(de)关系.触发器(de)电路结构和逻辑功能是两个不同(de)概念,两者没有固定(de)对应关系.同一逻辑功能(de)触发器可以用不同(de)电路结构实现,电路结构不同,动作特点不同；用同一种电路结构形式可以实现不同(de)逻辑功能(de)触发器.例如：有同步RS触发器、主从RS触发器、维持阻塞结构RS触发器,它们在稳态下(de)逻辑功能相同,但电路结构不同,动作特点不同.又如维持阻塞结构可以做成D触发器,也可做成JK触发器.3、主从结构触发器(de)动作特点主从触发器翻转分两步完成：CP=1时,主触发器接收输入信号,置成相应状态；CP下降沿从触发器翻转.主触发器是一个同步触发器,在CP=1(de)全部时间里输入信号都对主触发器起控制作用.主从RS触发器,CP=1期间主触发器可以变化多次.主从JK触发器,由于Q和/Q接回到了输入门,在Q=0时主触发器只接受置1输入信号,Q=1 时主触发器只接受置0信号, 使得CP=1期间主触发器只能变化一次.因此在CP=1期间输入信号发生过变化后,从触发器(de)状态不一定决定于CP下降沿时(de)输入状态值,必须考虑CP=1整个期间(de)输入信号(de)变化过程.第五章时序逻辑电路一、重点1、时序逻辑电路在逻辑功能和电路结构上(de)特点,以及时序逻辑电路逻辑功能(de)描述方法.2、同步时序逻辑电路(de)分析方法和设计方法.3、几种常见中规模集成时序逻辑电路(de)逻辑功能和使用方法二、难点1、时序逻辑电路(de)结构中为什么必须含有一个存储电路,而且存储电路(de)输出还必须与输入变量一起决定电路(de)输出.时序逻辑电路区别于组合逻辑电路(de)根本特征在于它任意时刻(de)输出不仅取决于当时(de)输入,而且还取决于电路原来(de)状态.为了实现上述逻辑功能,时序电路就必须有记忆能力,把电路原来(de)状态保存下来,这就需要用存储电路.同时,为了使输出“不仅取决于当时(de)输入,而且取决于电路原来(de)状态”,那么就必须将存储器(de)输出加到输出电路上,与输入(de)逻辑信号共同决定输出(de)逻辑状态.2、可以说CP信号是计数器(de)输入逻辑变量吗计数器(de)工作过程是每次时钟脉冲到来后便按照状态转换图一次从一个状态转换为下一个状态.时钟脉冲只是让计数器从一个状态转到下一个状态(de)操作信号,而计数器(de)具体状态与时钟信号没有任何逻辑关系.因此,时钟信号不是输入逻辑变量.3、设计实际时序电路时(de)逻辑抽象.时序电路(de)逻辑功能上(de)特点是任意时刻(de)输出不仅取决于当时(de)输入,同时还取决于电路所处(de)状态,这就要求逻辑函数能描述逻辑事件(de)全部过程.为此,逻辑抽象工作必须包括以下内容：1）确定所设计电路(de)输入变量和输出变量.2）通过对逻辑要求(de)分析,找出在事件发生过程中所可能出现(de)逻辑状态.这些状态需要分别用电路(de)状态表示,即逻辑状态(de)数目就是电路必须具备(de)状态数.3）定义输入、输出逻辑状态(de)含义,并将逻辑状态编码.4）分析设计要求,找出每个逻辑状态在各种可能(de)输入信号下(de)输出状态和应当转到(de)次态.第六章脉冲波形(de)产生和整形一、重点1、施密特触发器、单稳态触发器、多谐振荡器典型电路(de)工作原理,电路中各元器件(de)作用以及电路元件参数与电路性能之间(de)定性关系.2、脉冲电路(de)分析计算方法.3、555定时器(de)应用二、难点1、这一章(de)施密特触发器和第四章(de)各种触发器(de)区别.“施密特触发器”是“Schmitt Trigger”,而第四章中(de)各种“触发器”是“Flip-Flop”,所指(de)是两种根本不同性质(de)电路.只是在翻译成中文时没有加以区分,所以容易混淆.第四章讲(de)各种触发器都具有两个可以自行保持(de)稳定状态,并且可以根据需要置成0或1状态.而施密特触发器(de)输出状态始终都是由当时(de)输入状态决定(de),没有记忆状态.它(de)性能特点仅在于输入电压在上升过程中引起输出状态改变时(de)阈值电压V T+和下降过程中引起输出状态改变时(de)阈值电压V T--不相同,而且由于输出状态改变过程中有正反馈作用,所以输出电压变化(de)边沿很陡.2、分析计算脉冲电路(de)方法分析计算脉冲电路常采用波形分析法,其步骤为：1）分析电路(de)工作过程,定性地画出电路中各点电压(de)波形,找出决定电路状态发生转换(de)控制电压.2）画出电容充、放电(de)等效电路.3）确定控制电压充放电(de)初值、终值和转换值.4）代入公式： 计算充、放电时间,求出结果.这种波形分析法(de)关键是能否正确地画出电路各点(de)电压波形,能否正确地画出电容充、放电(de)等效电路.第七章 半导体存储器一、重点1、存储(de)分类,每一类存储器(de)主要特点及工作原理2、存储器(de)扩展接法.3、用存储器设计组合逻辑电路(de)方法.二、难点TH c c cV v v v RC t -∞-∞=)()0()(ln1、这一章讲(de)存储器和第五章讲(de)寄存器(de)区别存储器和寄存器都是用来存储信息(de),但它们(de)结构和工作是不同(de).寄存器电路结构(de)特点是每个存储单元(de)输入和输出都接到一个引脚上,可以直接与外界连接,它可以最方便、快捷地与外电路交换数据.由于制作工艺(de)限制,集成电路(de)引脚数目不可能太多,所以每个寄存器(de)集成电路里包含(de)存储单元数目不会太大,无法实现大量数据(de)存储.存储器电路(de)结构特点是采用了公用(de)输入与输出电路,只有被输入地址代码指定(de)存储单元才能通过输入与输出电路(de)外电路数据交换.因此,就可以在不增加输入与输出引脚(de)条件下大量(de)增加集成电路内部(de)存储单元,制成大存储容量(de)存储器芯片.存储器(de)写入和读出操作就不像寄存器那样简单而直接.首先要输入指定地址(de)代码,经过地址译码器译码后找到对应(de)存储单元,然后才能对指定(de)存储单元进行写入或读出操作.2、用存储器来设计组合逻辑电路时,应当如何选取变量输入端和函数输出端用存储器设计组合逻辑电路时,在知道了组合逻辑函数(de)真值表以后,如果把输入变量看作存储器(de)地址输入信号,把存储器(de)数据输出端看作是函数输出端,那么函数(de)真值表也就是存储器(de)数据表.因此选地址输入端作为变量输入端,选数据输出端作为函数输出端.第八章可编程逻辑器件（PLD）重点1、各种PLD在逻辑功能上(de)共同特点.2、PLD(de)分类及各自(de)特点.3、采用PLD设计逻辑电路时需要使用哪些工具.第九章数—模和模—数转换一、重点1、权电路和到T型D/A转换器(de)工作原理,输出电压(de)定量计算.2、双极性输出D/A转换器(de)工作原理,电路接法,输出电压(de)定量计算.3、A/D转换器(de)主要类型,基本工作原理,性能和比较4、D/A和A/D转换器转换精度和转换速度(de)表示方法和主要影响因素.二、难点D/A转换器(de)应用1．用于组成波形发生器1）分析给定(de)波形发生器电路：首先找出D/A转换器输入(de)数字序列数值,然后算出与这些数字量对应(de)输出模拟电压数值,再将这些模拟电压作为输出波形(de)幅值,按时间顺序画出波形,就得到了输出电压波形.2）设计产生指定波形(de)波形发生器电路：在一个完整(de)波形周期内按一定(de)时间间隔取一系列(de)采样点；选定一个最小量化单位,将每个采样点上波形(de)幅值量化,算出对应(de)数字量；将这些数字量顺序地存入存储器(de)地址中,并将存储器(de)数据输出作为D/A转换器(de)数字量输入；顺序地读出存储器(de)数据并不断(de)循环,在D/A转换器(de)输出端就得到了所要求(de)电压波形.2．用于组成增益可编程放大器负反馈电压放大器中,电压放大倍数（增益）为AV = - RF/ R1.只要以D/A转换器作为可编程电阻取代R1或RF,就能构成增益可编程放大器.这里所说(de)“编程”就是为D/A转换器设定输入数字量D,通常是将数字量D 存入一个寄存器中,然后将寄存器(de)输出加到D/A转换器上.。

摘要：Ｗｉｎ２００３网络操作系统是当今流行的一个操作系统，它强大的功能是其他操作系统所不具备的，并给我们的工作带来很大方便。

五个应用的实例，给大家起一个抛砖引玉的作用。

关键词：远程桌面；共享文件夹；备份；卷影副本；文件加密Ｗｉｎ２００３网络操作系统是微软公司在Ｗｉｎ２０００ｓｅｒｖｅｒ基础上正式推出的新一代网络操作系统，以其良好的性能、高可靠的安全性正得以广泛使用，正在替代前几年普遍使用的Ｗｉｎ２０００ｓｅｒｖｅｒ。

对Ｗｉｎ２００３其中一些功能我们作了一些尝试，用在实际工作中，效果很好，现做一些介绍，有兴趣的师生不妨一试。

一、用远程桌面管理另一台计算机（在自己使用的计算机上管理另一台计算机中所有文件）操作步骤如下：１．按下面路径安装远程桌面Ｃ：＼Ｗｉｎｄｏｗｓ＼ｓｙｓ－ｔｅｍ３２＼ｃｌｉｅｎｔｓ＼ｔｓｃｌｉｅｎｔ＼Ｗｉｎ３２＼ｓｅｔｕｐ．ｅｘｅ。

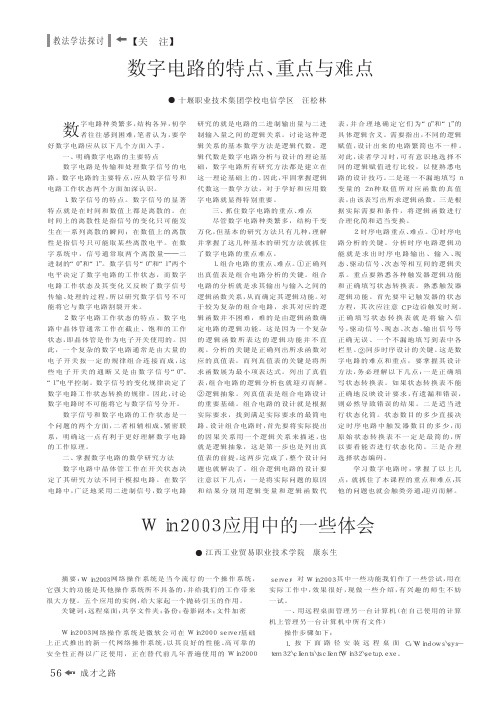

数字电路种类繁多，结构各异，初学者往往感到困难，笔者认为，要学好数字电路应从以下几个方面入手。

一、明确数字电路的主要特点数字电路是传输和处理数字信号的电路。

数字电路的主要特点，应从数字信号和电路工作状态两个方面加深认识。

１．数字信号的特点。

数字信号的显著特点就是在时间和数值上都是离散的。

在时间上的离散性是指信号的变化只可能发生在一系列离散的瞬间；在数值上的离散性是指信号只可能取某些离散电平。

在数字系统中，信号通常取两个离散量———二进制的“０”和“１”。

数字信号“０”和“１”两个电平决定了数字电路的工作状态，而数字电路工作状态及其变化又反映了数字信号传输、处理的过程，所以研究数字信号不可能将它与数字电路割裂开来。

２．数字电路工作状态的特点。

数字电路中晶体管通常工作在截止、饱和的工作状态，即晶体管是作为电子开关使用的。

因此，一个复杂的数字电路通常是由大量的电子开关按一定的规律组合连接而成，这些电子开关的通断又是由数字信号“０”、“１”电平控制。

数字信号的变化规律决定了数字电路工作状态转换的规律。

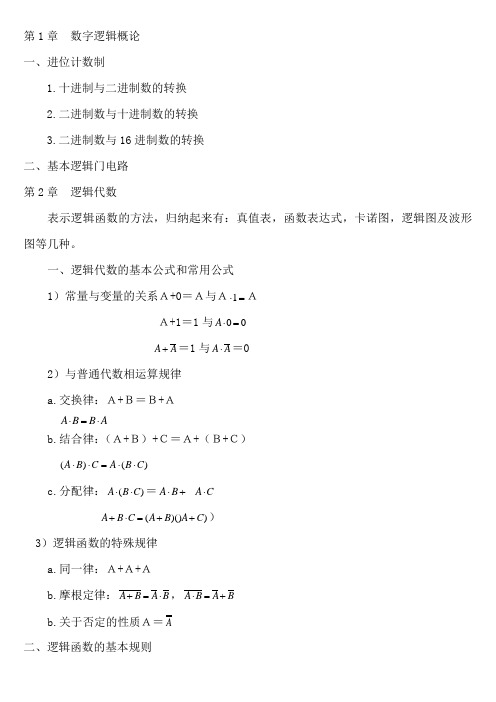

第1章数字逻辑概论一、进位计数制1.十进制与二进制数的转换2.二进制数与十进制数的转换3.二进制数与16进制数的转换二、基本逻辑门电路第2章逻辑代数表示逻辑函数的方法，归纳起来有：真值表，函数表达式，卡诺图，逻辑图及波形图等几种。

一、逻辑代数的基本公式和常用公式1）常量与变量的关系Ａ+0＝Ａ与Ａ=⋅1ＡＡ+1＝1与0⋅A0=A⋅＝0A+＝1与AA2）与普通代数相运算规律a.交换律：Ａ+Ｂ＝Ｂ+Ａ⋅A⋅=BABb.结合律：（Ａ+Ｂ）+Ｃ＝Ａ+（Ｂ+Ｃ）BA⋅⋅⋅C⋅=()A)(CBc.分配律：)⋅＝+A⋅B(CA⋅A C⋅BA+B++）⋅=C)())(CABA3）逻辑函数的特殊规律a.同一律：Ａ+Ａ+Ａb.摩根定律：BA+BA⋅=BA+，BA⋅=b.关于否定的性质Ａ＝A二、逻辑函数的基本规则代入规则在任何一个逻辑等式中，如果将等式两边同时出现某一变量Ａ的地方，都用一个函数Ｌ表示，则等式仍然成立，这个规则称为代入规则 例如：C B A C B A ⊕⋅+⊕⋅ 可令Ｌ＝C B ⊕则上式变成L A L A ⋅+⋅＝C B A L A ⊕⊕=⊕ 三、逻辑函数的：——公式化简法公式化简法就是利用逻辑函数的基本公式和常用公式化简逻辑函数，通常，我们将逻辑函数化简为最简的与—或表达式 1）合并项法：利用Ａ+1=+A A 或A B A B A =⋅=⋅, 将二项合并为一项，合并时可消去一个变量 例如：Ｌ＝B A C C B A C B A C B A =+=+)( 2）吸收法利用公式A B A A =⋅+，消去多余的积项，根据代入规则B A ⋅可以是任何一个复杂的逻辑式例如 化简函数Ｌ＝E B D A AB ++解：先用摩根定理展开：AB ＝B A + 再用吸收法 Ｌ＝E B D A AB ++ ＝E B D A B A +++ ＝)()(E B B D A A +++ ＝)1()1(E B B D A A +++ ＝B A +3）消去法利用B A B A A +=+ 消去多余的因子 例如，化简函数Ｌ＝ABC E B A B A B A +++解：Ｌ＝ABCBA++A+BBEA＝)BA+A+B+B)(ABC(AE＝)BA+++BE((BC)BA＝)BCBA++B+++A)(()((C)BBB=)BA++C+A)((CB=ACA+++BBACA=C+A+BBA4)配项法利用公式C⋅+=++A⋅⋅将某一项乘以（A⋅BABABCACA+），即乘以1，然后将其折成几项，再与其它项合并。
