机械设计课程设计——一级直齿圆柱齿轮减速器

减速器设计说明书系别：班级：姓名：学号：指导教师：职称：目录第1部分设计任务书 (1)1.1设计题目 (1)1.2设计步骤 (1)第2部分传动装置总体设计方案 (1)2.1传动方案 (1)2.2该方案的优缺点 (1)第3部分选择电动机 (2)3.1电动机类型的选择 (2)3.2确定传动装置的效率 (2)3.3选择电动机容量 (2)3.4确定传动装置的总传动比和分配传动比 (3)第4部分计算传动装置运动学和动力学参数 (4)4.1电动机输出参数 (4)4.2高速轴的参数 (4)4.3低速轴的参数 (4)4.4工作机的参数 (4)第5部分普通V带设计计算 (5)第6部分减速器齿轮传动设计计算 (9)6.1选定齿轮类型、精度等级、材料及齿数 (9)6.2按齿面接触疲劳强度设计 (9)6.3确定传动尺寸 (11)6.4校核齿根弯曲疲劳强度 (11)6.5计算齿轮传动其它几何尺寸 (13)6.6齿轮参数和几何尺寸总结 (13)第7部分轴的设计 (14)7.1高速轴设计计算 (14)7.2低速轴设计计算 (20)第8部分滚动轴承寿命校核 (26)8.1高速轴上的轴承校核 (26)8.2低速轴上的轴承校核 (27)第9部分键联接设计计算 (28)9.1高速轴与大带轮键连接校核 (28)9.2低速轴与大齿轮键连接校核 (28)9.3低速轴与联轴器键连接校核 (28)第10部分联轴器的选择 (29)10.1低速轴上联轴器 (29)第11部分减速器的密封与润滑 (29)11.1减速器的密封 (29)11.2齿轮的润滑 (29)11.3轴承的润滑 (30)第12部分减速器附件 (30)12.1油面指示器 (30)12.2通气器 (30)12.3放油孔及放油螺塞 (30)12.4窥视孔和视孔盖 (31)12.5定位销 (32)12.6起盖螺钉 (32)第13部分减速器箱体主要结构尺寸 (32)第14部分设计小结 (33)第15部分参考文献 (33)第1部分设计任务书1.1设计题目一级直齿圆柱减速器，拉力F=6500N，速度v=1.9m/s，直径D=400mm，每天工作小时数：16小时，工作年限（寿命）：8年，每年工作天数：300天，配备有三相交流电源，电压380/220V。

机械基础课程设计说明书设计题目：一级直齿圆柱齿轮减速器班级学号学生：指导老师：完成日期：所在单位：设计任务书1、题目设计用于带式输送机的机械传动装置——一级直齿圆柱齿轮减速器。

2、参考方案（1）V带传动和一级闭式齿轮传动（2）一级闭式齿轮传动和链传动（3）两级齿轮传动3、原始数据4、其他原始条件（1）工作情况：两班制，输送机连续单向运转，载荷较平稳。

（2）使用期限：5年。

（3）动力来源：三相交流（220V/380V）电源。

（4）允许误差：允许输送带速度误差5%±。

5、设计任务（1）设计图。

一级直齿（或斜齿）圆柱齿轮减速器装配图一，要求有主、俯、侧三个视图，图幅A1，比例1：1（当齿轮副的啮合中心距110a≤时）或1：1.5（当齿轮副的啮合中心距110a>时）。

（2）设计计算说明书一份（16开论文纸，约20页，8000字）。

目录一传动装置的总体设计 (3)二传动零件的设计 (7)三齿轮传动的设计计算 (9)四轴的计算 (11)五、箱体尺寸及附件的设计 (24)六装配图 (28)设计容：一、传动装置的总体设计1、确定传动方案本次设计选用的带式输送机的机械传动装置方案为V带传动和一级闭式齿轮传动，其传动装置见下图。

2，选择电动机（1） 选择电动机的类型按工作要求及工作条件选用三相异步电动机，封闭自扇冷式结构，电压380V ，Y 系列。

（2） 选择电动机的额定功率① 带式输送机的性能参数选用表1的第 6组数据，即：表一工作机所需功率为：kW sm N Fv w 44.51000/7.132001000P =⨯==②从电动机到工作机的传动总效率为：212345ηηηηηη=其中1η、2η、3η、4η、5η分别为V 带传动、齿轮传动、滚动轴承、弹性套柱销联轴器和滚筒的效率，查取《机械基础》P 459的附录3 选取1η=0.95 、2η=0.97（8级精度）、3η=0.99（球轴承）、4η=0.995、5η=0.96 故22123450.950.970.990.9950.960.8609664143520.862ηηηηηη==⨯⨯⨯⨯=≈ ③ 电动机所需功率为kW sm N Fv d 33.6852.0*1000/7.1*32001000P ===η 又因为电动机的额定功d ed P P ≥（3） 确定电动机的转速 传动滚筒轴工作转速：min r/2.814007.1100060v 100060=⨯⨯=⨯⨯=ππD n 滚筒查《机械基础》P 459附录3， V 带常用传动比为i 1=2~4，圆柱齿轮传动一级减速器常用传动比围为i 2=3~5（8级精度）。

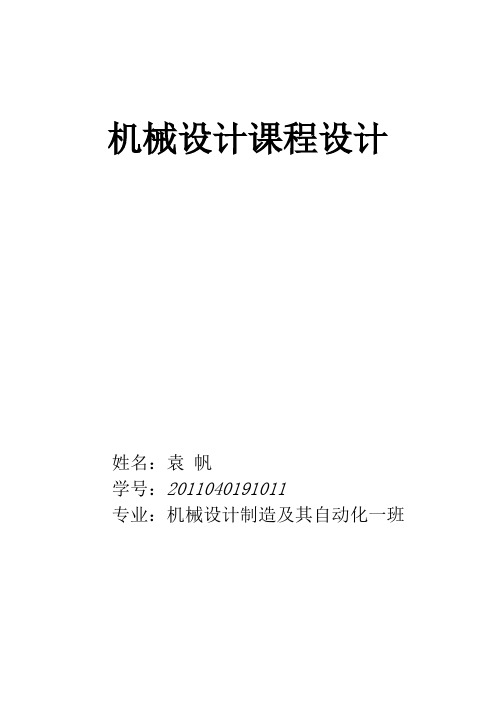

机械设计课程设计姓名：袁*学号：2011040191011专业：机械设计制造及其自动化一班一、电动机的选择1.确定电动机类型（1）工作时输出功率P wP w = F v/1000 =7650x0.5/1000 =3.825kw(2)电动机所需的输出功率η总=0.94x0.98x0.99x0.99x0.99x0.96=0.858 P0=P w /η总=3.825/0.858=4.458kwP=(1~1.3)P0=4.458~5.795kw查手册知可选择Y132M2-6型号的电动机，该电动机的转速为960r/min.2.各级传动比的分配（1）分配传动装置各级传动比n w=60x1000V/(πD)=79.62n0=i总xn w=i带xi齿x79.62=(2-4)x(3-5)x79.62=477.9-1593r/minn d=1000r/min,nm=n0=960r/min（2）总传动比i总=n0/n w=960/79.62=12.057i带=3;i齿=i总/i带=4.023.运动及动力参数计算(1)各轴转速计算n I=n0/i带=960/3=320r/minn II=n I/i齿=320/4.02=79.6r/min=n III （2）各轴功率计算P0=4.458kwP I=P0x0.94=4.458x0.94=4.19kwP II=P I x0.98x0.99=4.065kwP III=P II x0.99x0.99=3.984kw（3）各轴转矩计算T0=9.55x1000000xP0/n0=44.35N*mT I=9.55x1000000xP I/n I=125.045N*m T II=9.55x1000000xP II/n II=487.698N*m T III=9.55x1000000xP III/n III=477.98N*m二．传送带的选择1.P ca=k A P=1.1x4.458=4.9038kw2.由P ca和n查表可知选A型带3.d d1=112cm,d d1为小带轮的基准直径带速v=πx112x960/(60x1000)=5.627m/s大带轮直径d d2=idd1=3x112=336mm查表圆整为d d2=355mm4.326.9mm<=初定中心距a0<=934mm初定a0=500mm传送带所需基准长度L dL d0=2a0+π/2x(d d1+d d2)+(d d1+d d2)(d d1+d d2)/(4a0)=1762.715mmL d=1800mma=a0+(L d-L d0)/2=518.643mma min=a-0.015L d=491.643mma max=a+0.03L d=572.643mm5.包角α=180°-（dd2-dd1）57.3°/a=153.153°>=90°6.由d d1=112cm，n1=960r/min,查表得P0=1.1596kw根据n1=960r/min，i=3和带型为A型，ΔP0=0.11kw 查表可得kα=0.926,k L=1.01P r=(P0+ΔP0)xkαxk L=1.188kwZ=P ca /Pr=4.128取5根三．齿轮的选取1.选取齿型，精度，材料，齿数（1）选用智齿圆柱齿轮（2）采用8级精度（3）小齿轮材料为40Cr （调质），硬度为280HBS ；大齿轮材料为45钢（调质），硬度为240HBS ，二者材料硬度差为40HBS 。

机械设计基础课程设计计算说明书设计题目：一级圆柱齿轮减速器学院：材料学院班级：冶金0901学号：1109090105设计者：夏裕翔指导教师：姜勇日期：2021年7月目录一．设计任务书 (3)二．传动系统方案的拟定 (3)三．电动机的选择 (3)四．传动比的分派 (4)五．传动系统的运动和动力参数计算 (5)六．传动零件的设计计算 (6)七．减速器轴的设计 (11)八．轴承的选择与校核 (18)九．键的选择与校核 (19)十．联轴器的选择 (22)十一．减速器润滑方式，润滑剂及密封装置 (22)十二．箱体结构的设计 (23)十三．参考文献 (26)计算及说明 结果一、设计任务书一、设计任务设计带式输送机的传动系统，采纳带传动和一级圆柱齿轮减速器。

2、原始数据输送带轴所需扭矩 τ=1050Nm 输送带工作速度 ν=/s输送带滚筒直径 d =380mm 减速器设计寿命为8年（两班制），大修期限四年。

3、工作条件两班制工作，空载起动载荷平稳，常温下持续（单向）运转，工作环境多尘；三相交流电源，电压为380/220V 。

二、传动系统方案的拟定带式输送机传动系统方案如下图：（画方案图）带式输送机由电动机驱动。

电动机1将动力传到带传动2，再由带传动传入 一级减速器3，再经联轴器4将动力传至输送机滚筒5，带动输送带6工作 。

传动系统中采纳带传动及一级圆柱齿轮减速器，采纳直齿圆柱齿轮传动。

三、电动机的选择按设计要求及工作条件选用Y 系列三相异步电动机，卧式封锁结构，电压 380V 。

一、电动机的功率依照已知条件由计算得知工作机所需有效效率KW FvP w 42.410008.038.0105021000=⨯⨯==设：η1—联轴器效率=0.97； η2— η3— η4— η5—由电动机至运输带的传动总效率为8588.096.099.096.099.097.03534321=⨯⨯⨯⨯==ηηηηηη工作机所需电动机总功率 KW P w5.158588.042.4P r ===η由表所列Y 系列三相异步电动机技术数据中能够确信，知足Pm ≥Pr 条件的 电动机额定功率Pm 应取为KW计算及说明 结果二、电动机转速的选择依照已知条件由计算得知输送机滚筒的工作转速min /23.4038014.38.0100060100060r d v n w=⨯⨯⨯=⨯=π额定功率相同的同类型电动机，能够有几种转速供选择，如三相异步电动机就有四种经常使用的同步转速，即min /3000r 、min /1500r 、min /1000r 、 min /750r 。

一级直齿圆柱齿轮减速器设计学院名称：专业名称：学生姓名：指导教师：二〇一五年五月BACHELOR'S DEGREE THESIS OF LANZHOU CITY UNIVERSITYThe Design of A Spur Gear Reducerfor A Spur GearCollege：Subject：Name ：Directed by：May 2015郑重声明本人呈交的学位论文，是在导师的指导下，独立进行研究工作所取得的成果，所有数据、图片资料真实可靠。

尽我所知，除文中已经注明引用的内容外，本学位论文的研究成果不包含他人享有著作权的内容。

对本论文所涉及的研究工作做出贡献的其他个人和集体，均已在文中以明确的方式标明。

本学位论文的知识产权归属于兰州城市学院。

本人签名：日期：摘要一级直齿圆柱齿轮减速器是一种相对精密的机械传动，低转速大扭矩的传动设备，利用两个齿轮传动来达到降速增大扭矩和的目的。

本文设计的是带式传送机构中的一级直齿圆柱齿轮减速器。

根据设计内容和任务来确定传动转置的总体设计:1、确定传动装置的运动和动力参数。

2、传动零件的设计包括V带的设计，齿轮设计，输入轴的设计，联轴器的选择，及其它结构的设计。

关键字：直齿；降速；扭矩；传动ABSTRACTThe gear reducer of a straight cylindrical gear is a relatively precision mechanical transmission, and the transmission equipment of the low speed and high torque, and the purpose of the two gear drive is used to achieve the purpose of reducing the speed and increasing the torque.. In this paper, the gear reducer for a straight -tooth cylindrical gear with a transmission mechanism is designed.. To determine the overall design of the transmission according to the design content and task transpose:1. Determine the movement and power parameters of the transmission device.2. The design of the transmission parts includes the design of the V belt, the design of the gear, the design of the input shaft, the choice of the coupling and the design of the other structures.Key words: straight teeth; deceleration; torque; transmission目录第1章绪论 (1)1.1 研究背景 (1)1.2 研究的目的 (1)1.3 设计的意义 (1)1.4设计的内容和任务 (2)第2章传动装置的总体设计 (3)2.1 拟定传动方案 (3)2.2 选择原动机——电动机 (3)2.2.1 选择电动机类型和结构型式 (3)2.2.2 确定电动机的功率 (3)2.2.3 确定电动机的转速 (4)2.3 传动装置总传动比的确定及各级传动比的分配 (5)2.3.1 计算总传动比 (5)2.3.2 合理分配各级传动比 (6)2.4 计算传动装置的运动和动力参数 (6)0轴（电机轴）输入功率、转速、转矩 (6)1轴（高速轴）输入功率、转速、转矩 (6)2轴（低速轴）输入功率、转速、转矩 (6)3轴（滚筒轴）输入功率、转速、转矩 (7)第3章传动零件的设计计算 (8)3.1 减速箱外传动零件——带传动设计 (8)3.2 减速器内传动零件——齿轮设计 (10)3.2.1 选择齿轮类型、精度等级、材料及齿数 (10)3.2.2 按齿面接触强度设计 (10)3.2.3 按齿根弯曲强度计算 (12)3.2.4 齿轮几何尺寸计算 (14)3.3 轴的设计——输入轴的设计 (14)3.3.1 确定轴的材料及确定轴的最小直径 (14)3.3.2设计输入轴的结构 (15)3.4.2设计输出轴的结构 (18)第4章部件的选择与设计 (20)4.1 轴承的选择 (20)4.1.1 输入轴轴承 (20)4.1.2 输出轴轴承 (20)4.2 输入轴输出轴键连接的选择及强度计算 (20)4.3 轴承端盖的设计与选择 (21)4.4 滚动轴承的润滑和密封 (22)4.5 联轴器的选择 (22)4.5.1 联轴器类型的选择 (22)4.5.2 联轴器的型号选择 (23)4.6 其它结构设计 (23)4.6.1 通气器的设计 (23)4.6.2 吊环螺钉、吊耳及吊钩 (23)4.6.3 启盖螺钉 (24)4.6.4 定位销 (24)4.6.5 油标 (25)4.6.6 放油孔及螺塞 (25)4.7 箱体 (25)结论 (27)参考文献 (28)致谢 (29)第1章绪论1.1 研究背景减速器是原动机和工作机或执行机构之间起匹配转速和传递转矩的装置，在现代机械中应用广泛。

机械设计基础课程设计说明书设计题目单级直齿圆柱齿轮减速器班级专业：机械制造与自动化学生姓名：指导老师：完成日期：2013 年12 月20日目录第一章传动装置的设计1、电动机的选择2、电动机转速的确定3、传动比的分配4、动力运动参数计算第二章传动零件的设计1、V带设计2、链的设计3、齿轮的设计计算4、轴的设计计算第三章减速器的润滑、密封及箱体尺寸的设计计算1、润滑的选择确定2、密封的选择确定3、减速器附件的选择确定4、确定轴承座孔的宽度L5、确定轴伸出箱体外的位置6、确定轴的轴向尺寸7、键联接的选择8、箱体主要结构尺寸计算第四章 总结参考文献《机械设计基础课程设计》任务书设计题目：带式运输机传动装置某车间用带式运输机，运输机由电动机驱动圆柱齿轮减速器，经链传至运输带。

传动简图：1. 电动机2. V 带传动3. 减速器4. 传动链5. 鼓轮6. 运输带vF 5641 2 3原始数据及工作条件：工作轻微冲击，单向运转，运输带速度允许误差±5%，双班制工作。

已 知 参 数 单 位 设 计 方 案1 2 3 4 5 6 7 8 运输带曳引力 F KN 2.9 4.1 3.6 3.2 3.8 4.0 运输带速度 v m/s 1.1 0.8 0.9 1.0 0.85 0.8 鼓轮直径 D mm 500 500 500 600 600 600 使用年限 y第一章 传动装置的设计1、电动机的选择工作机所需功率：KW FV Pw 2.30.12.3=⨯== 电动机输出功率：KW PwPd 9.382.02.3===η传动装置总效率：轴承轴承鼓轮链齿轮带ηηηηηηη⨯⨯⨯⨯⨯==0.82 96.0=带η 96.0=链η 96.0=鼓轮η 98.0=轴承η 97.0=齿轮η所以，电动机额定功率为4KW2、电动机转速的确定查得：齿轮传动比范围为2—4 链轮传动范围2—5 V 带传动比范围2—4则电动机转速可选取为min 25444.254r i i i nw n -=⨯⨯⨯=链带齿其中min 8.31100060r Dv nw =⨯=π型号 额定功率满载转速 Y112M —4 4 1440 Y112M —6 4 960 Y110M —84720故选Y112M —6型号电动机。

一级直齿圆柱齿轮减速器课程设计
以下是一级直齿圆柱齿轮减速器的课程设计，包括装配图和零件图。

设计任务是设计带式输送机传动装置中的一级圆柱齿轮减速器，工作条件为使用年限 10 年，每年按 300 天计算，两班制工作，载
荷平稳，滚筒圆周力 F=1.7KN，带速 V=1.4ms，滚筒直径 D=220mm。

一、传动方案拟定
1. 设计要求：根据已知工作要求和条件，选用 Y 系列三相异步电动机，电动机类型和结构型式的选择按已知的工作要求和条件进行。

2. 确定电动机的功率和转速：根据滚筒轴的工作转速
Nw=601000V，计算得到电动机的额定功率 Pd=3KW，额定转速
N=1420r/min。

3. 合理分配各级传动比：根据总传动比 i 总=11.68，取 i 带
=3，分配各级传动比:i 齿=11.68,i 总=3*11.68=39.36,i 带=3-1=2。

二、电动机选择及装配图
1. 电动机选择：选用 Y100L2-4 型电动机，其主要性能：额定
功率:3KW，满载转速 1420r/min，额定转矩 2.2N·m。

机械设计一级直齿圆柱齿轮减速器设计课程设计
课程设计题目：机械设计一级直齿圆柱齿轮减速器设计
设计目标：
1. 设计一级直齿圆柱齿轮减速器，传递功率为10kW，转速比
为10:1。

2. 设计输出轴，输出轴径向载荷和轴向载荷均不得超过允许范围。

3. 设计减速器的选型和传动比。

4. 绘制减速器的总布置图，齿轮的半径及齿宽尺寸、加工精度等技术要求。

5. 计算并选择减速器各配件如轴、轴承、密封件的类型和规格。

设计步骤：
1. 根据传递功率和转速比计算输出轴的转速和齿轮的齿数。

2. 选用齿轮的材料和模数，计算齿轮的模数、齿宽和齿数。

3. 绘制减速器的总布置图，并计算齿轮的半径、啮合角度、齿数比、齿宽等尺寸。

4. 计算减速器输出轴所承受的径向和轴向载荷，根据承载能力选择输出轴的材料和直径。

5. 选择减速器的配件如轴、轴承、密封件的类型和规格，根据耐久度和安全性进行计算和选择。

6. 编写减速器的总结和使用说明，注意减速器的使用和维护。

设计要求和注意事项：
1. 选用适当的齿轮材料和模数，齿轮啮合要求要达到一定的精度。

2. 考虑减速器的结构紧凑性和传动效率，尽量减小噪声和振动。

3. 对于配件的选择和计算，要根据实际情况进行，注意耐久度和安全性。

4. 在设计过程中，要充分考虑制造工艺和加工精度的要求，使得减速器具有稳定的性能和可靠的使用寿命。

5. 最后编写减速器的总结和使用说明，并对减速器进行检验和试运行，保证其能够正常运行和使用。

一级直齿圆柱齿轮减速器课程设计一级直齿圆柱齿轮减速器课程设计一、介绍一级直齿圆柱齿轮减速器是由齿轮、轴承以及机架组成，把传动从来源中传输到装置所需正确动作，在工业上很常用，特别是重要用途减速器，例如船舶、汽车等减速机构，也可用作安全限速器。

二、本课程分析本课程设计主要涉及一级直齿圆柱齿轮减速器的设计分析。

减速器主要构成是：1.输入轴、输出轴和安装孔；2.齿轮的材料和模数；3.齿轮的位置和间隙；4.轴承的类型、尺寸和弹性支撑；5.轴承的可靠性；6.齿轮驱动分配器；7.齿形加工和复形检查；8.传动效率；9.减速机负荷试验；10.运转稳定性及噪声试验；11.机架的材料和结构的设计；12.电路的负载调节；13.油路设计；14.减速器的安装和调试。

四、课程实施策略将本课程设计分为理论和实验两部分，理论部分介绍相关知识，具体内容由教师统一指定，教师领导学生小组一起完成一级直齿圆柱齿轮减速器的设计分析。

学生提交的任务论文将由评委对作品进行打分，教师依据评分标准给予学生得分。

实验部分由学生团队实施，实验实施之前将由教师提供设计实施知识和技能训练，故实验及设计环节由小组成员完成，经由统一的评价考核，由学生积极参与共同完成任务，小组成员间磨合合作，发挥优秀的创新思维。

本课程java语言编程软件完成编程实验，实验室采用机械材料、齿轮减速器实验设备等。

五、总结&结论本课程设计让学生深入了解一级直齿圆柱齿轮减速器的设计及分析，提高学生分析问题和解决问题能力，提高学生关于机械设计与分析的综合能力。

学生通过理论学习了解减速器结构及设计的原理，通过实践训练掌握减速器设计实施的技能，加深对减速器的理解，培养有创新精神、具有实践能力的机械工程技术人才。

机械设计基础课程设计--一级直齿圆柱齿轮减速器南京工业大学机械设计基础课程设计计算说明书设计题目一级直齿圆柱齿轮减速器系（院）城建学院班级环设1101设计者牛倩云06指导教师耿鲁阳2013年6月24日—7月7日目录1：课程设计任务书 (2)2：传动方案的拟定 (3)3：电动机的选择 (3)4：计算总传动比和分配各级传动比 (4)5: 计算传动装置的运动和动力参数 (4)6：减速器传动零件的设计与计算（1）V带的设计与计算 (6)（2）齿轮的设计与计算 (8)（3）轴的设计与计算 (10)7：键的选择与校核 (15)8：润滑和密封 (16)9：铸铁减速器箱体主要结构设计 (17)10：感想与参考文献 (19)一、设计任务书1．传动方案电动机——带传动——一级圆柱齿轮传动——工作机2.齿面硬度：硬齿面设计功率：工作机功率班制：每日两班工作年限：8年；大修年限：4年3.已知条件输送带滚筒直径D＝300mm输送带工作速度V＝0.7m/s输送带轴所需扭矩T＝900Nm4.设计内容1）一级圆柱齿轮减速器； 2）一根轴的强度校核；3）图纸要求：总装图1张；零件图1张（齿轮或轴） 4）计算说明书一份。
